Om mijn beiteltjes te slijpen heb ik een hulpmiddel gemaakt.
Of eigenlijk had ik dit enkele weken geleden gemaakt.
Nu heb ik het gebruikt om 60 graden beiteltjes snel te slijpen.
Foto w.p. 1-2022

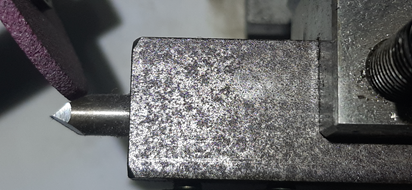

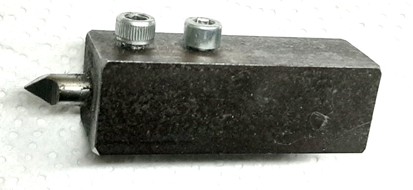

Een vierkant blokje staal met precies in de center een boring gelijk aan het te slijpen toolbit.
Toolbit, afgeflext stukje 8mm HSS Co boor.
(Hier is het slijpmiddel de zijkant van een afbraamschijf.)
Stel de beitelsupport op 30 graden
slijp de eerste hoek 30 graden
Draai het blokje om,
slijp de tweede hoek
totaal is nu 60 graden.
Slijpsnelheid is top,
binnen luttele minuten
enkele beiteltjes geslepen.
Veel modelbouwplezier,
Willum
Om mijn beiteltjes te slijpen heb ik een hulpmiddel gemaakt.
Of eigenlijk had ik dit enkele weken geleden gemaakt.
Nu heb ik het gebruikt om 60 graden beiteltjes snel te slijpen.
Foto w.p. 1-2022
Een vierkant blokje staal met precies in de center een boring gelijk aan het te slijpen toolbit.
Toolbit, afgeflext stukje 8mm HSS Co boor.
(Hier is het slijpmiddel de zijkant van een afbraamschijf.)
Stel de beitelsupport op 30 graden
slijp de eerste hoek 30 graden
Draai het blokje om,
slijp de tweede hoek
totaal is nu 60 graden.
Slijpsnelheid is top,
binnen luttele minuten
enkele beiteltjes geslepen.
Veel modelbouwplezier,
Willum
Laatst bewerkt:
Schroefdraad revolver.
De eerder gemaakte revolver (met kleine beginners gebreken) heb ik opgewaardeerd.
Het is natuurlijk gestolen tijd om zo iets te doen op een zondag middag.
Maar er toch maar mooi een uitdagend projektje naar tevredenheid afgerond.
Gelijk dan maar een test gemaakt en een schroefdraad 1.75 gesneden.
Foto's © w.p. 1-2022

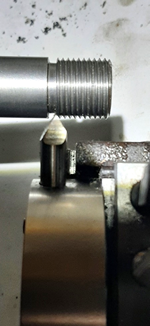

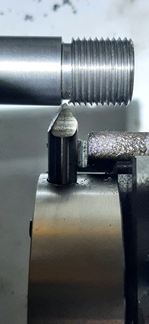

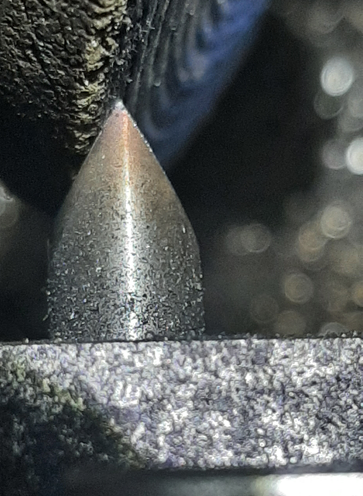

Foto 1 beitel aan het werk
Foto 2 beitel in uitloop
Foto 3 beitel omhoog uit het werk gehaald.
Nu nog even patent aanvragen. Intellectueel eigendom heb ik gratis.
Aansluitend heb ik een tabel gemaakt met mm spoed en haar snijdiepte voor bij de draaibank.
Veel modelbouwplezier,
Willum
De eerder gemaakte revolver (met kleine beginners gebreken) heb ik opgewaardeerd.
Het is natuurlijk gestolen tijd om zo iets te doen op een zondag middag.
Maar er toch maar mooi een uitdagend projektje naar tevredenheid afgerond.
Gelijk dan maar een test gemaakt en een schroefdraad 1.75 gesneden.
Foto's © w.p. 1-2022
Foto 1 beitel aan het werk
Foto 2 beitel in uitloop
Foto 3 beitel omhoog uit het werk gehaald.
Nu nog even patent aanvragen. Intellectueel eigendom heb ik gratis.
Aansluitend heb ik een tabel gemaakt met mm spoed en haar snijdiepte voor bij de draaibank.
Veel modelbouwplezier,
Willum
Laatst bewerkt:
Slijpen

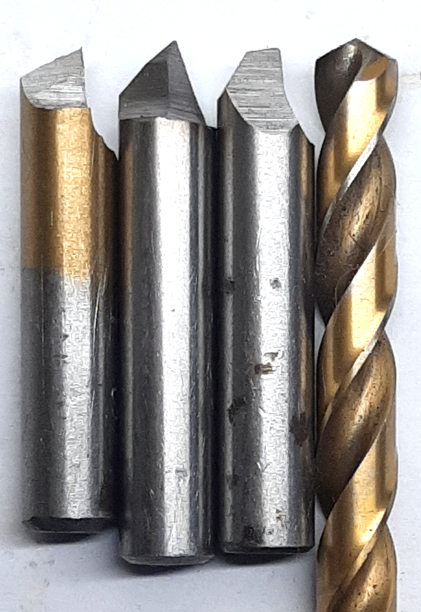

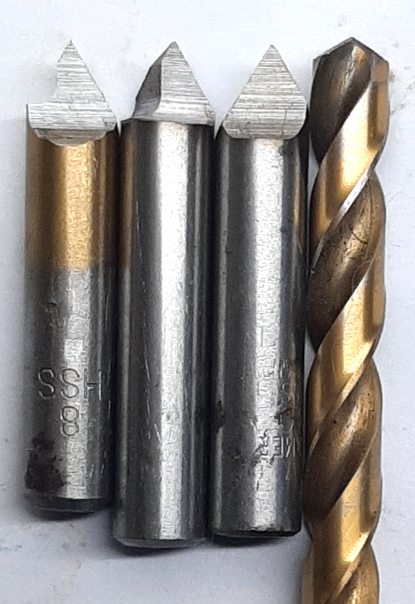

60 graden draadsnijbeitels geslepen uit de schacht van hss metaalboren.
Had ook toolbit kunnen zijn, boren heb ik meer dan toolbit.
Dus de keuze is dan snel gemaakt.
Foto's © w.p. 1-2022
Het slijpwerk is gedaan met een fijne slijpsteen. Het lijkt wat grof op de foto maar is glad genoeg.
Op deze manier kun je veel soorten draai en freesbeitels maken/slijpen.
Ik heb nog filmpjes gezien op joeptoep daar besteden ze enorm veel aandacht aan het maken van graveer freesjes.
Het werkstukmetaal was niet gehard.
Dit harden deden ze daar na alle frees en slijp bewerkingen.
Net weer iets ambachtelijker.
Als je echt kunt harden heeft deze manier van werken misschien wel de voorkeur.
De rechtse toolbit is gebruikt bij de revolver draadsnijtest.
Veel modelbouwplezier,
Willum
60 graden draadsnijbeitels geslepen uit de schacht van hss metaalboren.
Had ook toolbit kunnen zijn, boren heb ik meer dan toolbit.
Dus de keuze is dan snel gemaakt.
Foto's © w.p. 1-2022
Het slijpwerk is gedaan met een fijne slijpsteen. Het lijkt wat grof op de foto maar is glad genoeg.
Op deze manier kun je veel soorten draai en freesbeitels maken/slijpen.
Ik heb nog filmpjes gezien op joeptoep daar besteden ze enorm veel aandacht aan het maken van graveer freesjes.
Het werkstukmetaal was niet gehard.
Dit harden deden ze daar na alle frees en slijp bewerkingen.
Net weer iets ambachtelijker.
Als je echt kunt harden heeft deze manier van werken misschien wel de voorkeur.
De rechtse toolbit is gebruikt bij de revolver draadsnijtest.
Veel modelbouwplezier,
Willum
Dank je Henk,
Snelle reactie.
De beitel in de beitelhouder zelf wijst altijd recht naar voren.
Hoe de dwarssupport staat maakt niets uit voor het wegklappen.
Dus of je rechtuit voorzetten (snijden) of onder een hoek voorgezet word, maakt ook niet uit.
Als de beitel in de uitloopgroef is aangekomen kantel ik de beitel handmatig naar boven.
Dan terug naar het beginpunt,
bijgeven en volgende gang maken.
Etc.
Je moet er maar op komen.
Prakkezeren kump van erm lui..
Veel modelbouwplezier,
Snelle reactie.
De beitel in de beitelhouder zelf wijst altijd recht naar voren.
Hoe de dwarssupport staat maakt niets uit voor het wegklappen.
Dus of je rechtuit voorzetten (snijden) of onder een hoek voorgezet word, maakt ook niet uit.
Als de beitel in de uitloopgroef is aangekomen kantel ik de beitel handmatig naar boven.
Dan terug naar het beginpunt,
bijgeven en volgende gang maken.
Etc.
Je moet er maar op komen.
Prakkezeren kump van erm lui..
Veel modelbouwplezier,
Frezen maken
Foto van "het net".

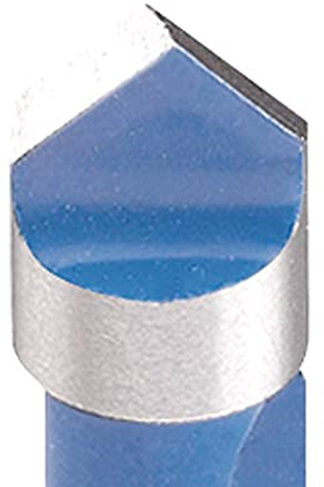

Dit is een graveer frees waar duidelijk te zien is dat er eenvrijloop geslepen is.
Veel andere frezen zijn niet zo geslepen.
Willum
Toevoeging:
Anatomy of a 'D'-bit on a Tool & Cutter grinder.
Foto van "het net".
Dit is een graveer frees waar duidelijk te zien is dat er eenvrijloop geslepen is.
Veel andere frezen zijn niet zo geslepen.
Willum
Toevoeging:
Anatomy of a 'D'-bit on a Tool & Cutter grinder.
Laatst bewerkt:
Klauwplaat
Spannen de klauwen van een plaat niet meer goed kan dat aan verschillende dingen liggen.
Bij het voorbeeld van Jeroen,
kantelen de bekken weg van het werkstuk
in de diepte/over de lengte van de bek.
Dat wil zeggen dat de klemming van de bekken in de klauwplaat niet goed is.
De bekken moeten exact passen in de geleidingsgroef van de klauwplaat.
Foto's © w.p. 1-2022

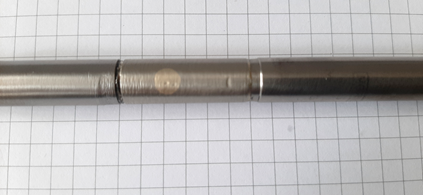

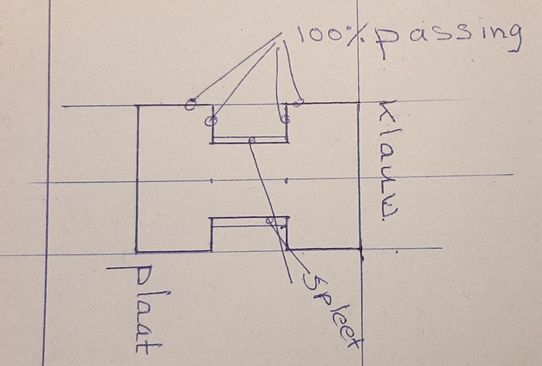

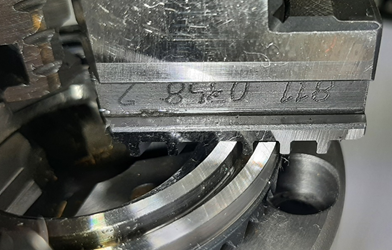

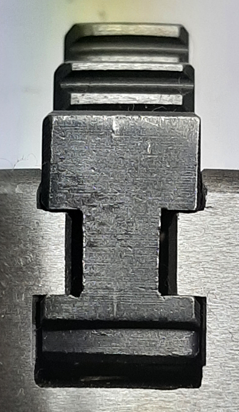

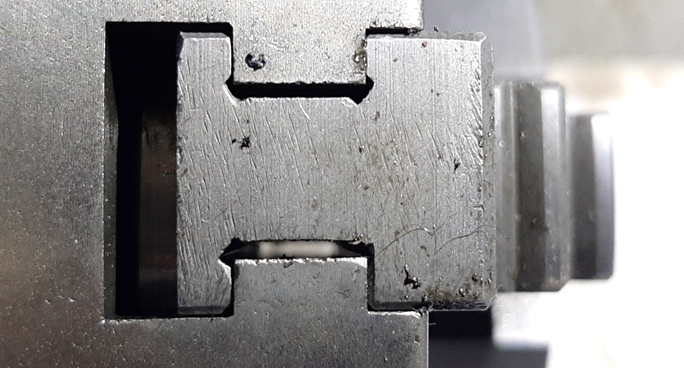

Op de foto is de spleet goed te zien.
Verder past deze klauw pecies in de klauwplaat.
Uitslijpen heeft hierom geen zin.
Veel modelbouwplezier
Willum
Spannen de klauwen van een plaat niet meer goed kan dat aan verschillende dingen liggen.
Bij het voorbeeld van Jeroen,
kantelen de bekken weg van het werkstuk
in de diepte/over de lengte van de bek.
Dat wil zeggen dat de klemming van de bekken in de klauwplaat niet goed is.
De bekken moeten exact passen in de geleidingsgroef van de klauwplaat.
Foto's © w.p. 1-2022
Op de foto is de spleet goed te zien.
Verder past deze klauw pecies in de klauwplaat.
Uitslijpen heeft hierom geen zin.
Veel modelbouwplezier
Willum
Uitslijpen klauwplaat.
Ik heb al veel mensen hierover gehoord.
Ik heb enkele filmpjes gezien.
Ik zeg doe het niet.
Tenzij een klauw aan de binnenkant beschadigd is.
Test vooraf, maak de complete plaat schoon en kijk of de klauwen goed in de de plaat zijn opgesloten.
De verschuiving van de klauw in de plaat
van binnen naar buiten
moet bij alle klauwen (3, 4of 6) gelijk en minimaal zijn.
Hoe het kan,
Foto's © w.p. 1-2022

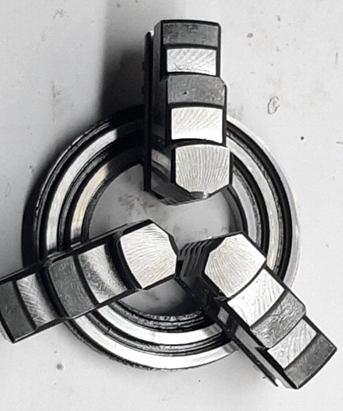

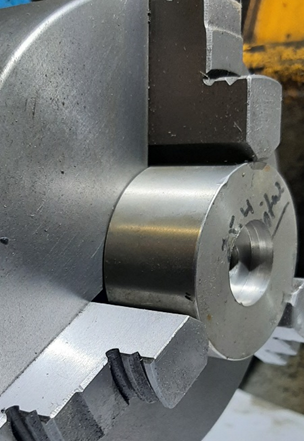

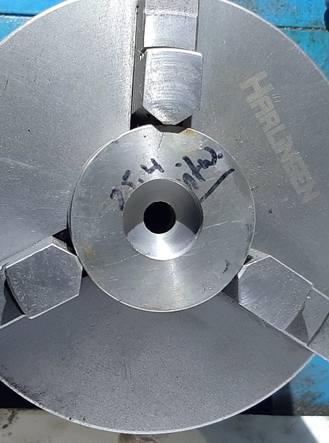

De ring is een schaaldeel/de buitenring van een kogellager.
Kogellagers zijn exact aan de maat.
De bekken/klauwen moeten netjes vast zitten op de ring.
Controleer dan met een klokje de onrondheid.
Beslis dan slijpen of niet. Uitslijpen met een stiftslijper.
De bekken/klauwen zijn enorm hard, pas je slijpsteen daar op aan.
Vervang liever de bekken of de hele klauwplaat.
Veel modelbouwplezier
Willum
Ik heb al veel mensen hierover gehoord.
Ik heb enkele filmpjes gezien.
Ik zeg doe het niet.
Tenzij een klauw aan de binnenkant beschadigd is.
Test vooraf, maak de complete plaat schoon en kijk of de klauwen goed in de de plaat zijn opgesloten.
De verschuiving van de klauw in de plaat
van binnen naar buiten
moet bij alle klauwen (3, 4of 6) gelijk en minimaal zijn.
Hoe het kan,
Foto's © w.p. 1-2022
De ring is een schaaldeel/de buitenring van een kogellager.
Kogellagers zijn exact aan de maat.
De bekken/klauwen moeten netjes vast zitten op de ring.
Controleer dan met een klokje de onrondheid.
Beslis dan slijpen of niet. Uitslijpen met een stiftslijper.
De bekken/klauwen zijn enorm hard, pas je slijpsteen daar op aan.
Vervang liever de bekken of de hele klauwplaat.
Veel modelbouwplezier
Willum

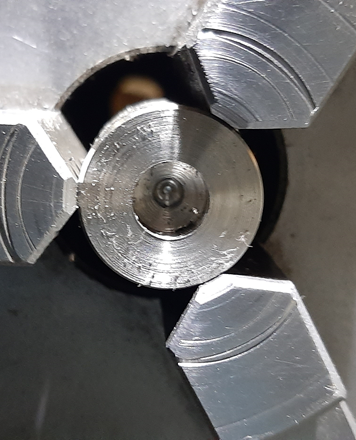

Afdraaien klauwen

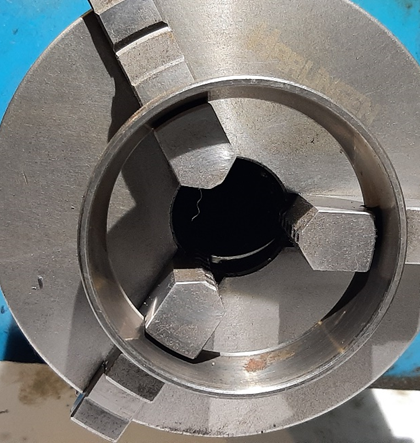

Klauwneus beschadiging

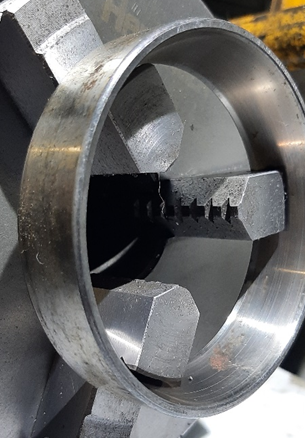

Foto's © w.p. 1-2022
Hier is de rondheid van de vulling in de klauw niet zo heel belangrijk.
Geslepen assen staal of een kogellager is prima.
Dan met een widia beitel steeds 1 of twee tiende mm afdraaien.
Let op bekken zijn bikkerhard.
Als het werk klaar is kan er weer tegen de bek aangelegd worden.
Veel modelbouwplezier
Willum
Klauwneus beschadiging
Foto's © w.p. 1-2022
Hier is de rondheid van de vulling in de klauw niet zo heel belangrijk.
Geslepen assen staal of een kogellager is prima.
Dan met een widia beitel steeds 1 of twee tiende mm afdraaien.
Let op bekken zijn bikkerhard.
Als het werk klaar is kan er weer tegen de bek aangelegd worden.
Veel modelbouwplezier
Willum
Stoompomp
In Memoriam
Dit is ook het probleem, dat ik heb met mijn drieklauw, de klauwen sluiten niet meer over de volle lengte op het werkstuk.
Door de speling in de geleiding wordt de klauw door de aandrijving van de spiraal groeven van de verstelling in de drieklauw, naar achter gekanteld, schuin naar buiten, opvullen van de groefspeling.
De klauw zit aan in de binnenkant, maar niet aan op de buitenkant, top van de klauw.
Indien je een ring zet op de buitenkant van de klauwen, dan worden deze door de speling in de geleiding schuin naar binnen gedrukt.
Indien je nu de klauwen bewerk, dan heb je volgens mij een klauw, die slechter is.
Het probleem is, dat de klauw enerzijds aan de achterkant wordt aangedreven, "achteruit" valt, en bij klemmen op de buitenkant door de getoonde ring "voorover" valt.
Eigenlijk moet je de klauw met een kleine negatieve hoek kunnen maken, die de speling in de groef compenseert.
Hoe weet ik niet, alleen nadenken geeft al hoofdpijn.
Groet. Henk
Ik zal nog een bijdrage maken voor dit thema.
Ik moet een klauwplaat open maken voor foto's.
Ik heb veel foto's maar die niet.
Ik heb heel "het net: afgezocht maar geen gevonden.
Dat zal precies laten zien waar de schoen wringt.
Misschien moet ik een complete plaat doorzagen?
Veel modelbouwplezier
Willum
Ik moet een klauwplaat open maken voor foto's.
Ik heb veel foto's maar die niet.
Ik heb heel "het net: afgezocht maar geen gevonden.
Dat zal precies laten zien waar de schoen wringt.
Misschien moet ik een complete plaat doorzagen?
Veel modelbouwplezier
Willum
Stoompomp
In Memoriam
Willum, Voor mij hoef je niets te demonteren/slopen.
Alleen hoe kan je de klauwen naar achter kantelen om de speling in de geleiding te compenseren.
In je bijdrage: https://www.modelbouwforum.nl/threads/recht-boren.266910/page-29#post-4221751
laat je het schoon draaien van de klauwen zien.
Veronderstel, je had een kamer gedraaid, met vast geklemd kernstuk in de klauw, met een kamer diepte van b.v. 3mm.
In de kamer de buitenring van een kogellager geklemd, de klauwen worden nu naar achter in de speling van de geleiding gedrukt.
Nu de klauwen aan de binnenkant afdraaien.
Soms geeft het stellen van vragen aanleiding tot nadenken.
Groet, Henk
Alleen hoe kan je de klauwen naar achter kantelen om de speling in de geleiding te compenseren.
In je bijdrage: https://www.modelbouwforum.nl/threads/recht-boren.266910/page-29#post-4221751
laat je het schoon draaien van de klauwen zien.
Veronderstel, je had een kamer gedraaid, met vast geklemd kernstuk in de klauw, met een kamer diepte van b.v. 3mm.
In de kamer de buitenring van een kogellager geklemd, de klauwen worden nu naar achter in de speling van de geleiding gedrukt.
Nu de klauwen aan de binnenkant afdraaien.
Soms geeft het stellen van vragen aanleiding tot nadenken.
Groet, Henk

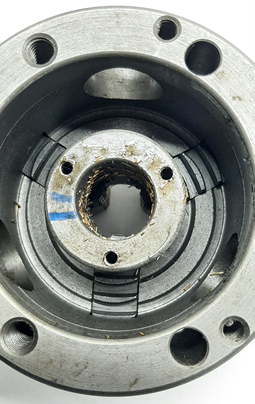

Open klauwplaat
Foto's © w.p. 1-2022
Wat gelijk opviel bij het open maken, helemaal geen vet.
Hier grijpt de klauw zuigend in de groeven van de plaat.
De enkele klauwen passen naadloos in de groef.
De groef lijkt op die van een "LP".
Verder is het een aardig ding.
Wat verder opviel was dat na twee korte keren gebruik zat binnen in het huis alles vol messing spaantjes.
Alles schoongewassen en met vers vet gemonteerd.
Veel modelbouwplezier,
Willum
Foto's © w.p. 1-2022
Wat gelijk opviel bij het open maken, helemaal geen vet.
Hier grijpt de klauw zuigend in de groeven van de plaat.
De enkele klauwen passen naadloos in de groef.
De groef lijkt op die van een "LP".
Verder is het een aardig ding.
Wat verder opviel was dat na twee korte keren gebruik zat binnen in het huis alles vol messing spaantjes.
Alles schoongewassen en met vers vet gemonteerd.
Veel modelbouwplezier,
Willum
Gekantelde klauwen
Gekantelde klauwen schoondraaien heeft geen zin.
Het is speling in de geleiding.
De geleiding van de klauwen in de plaat moet 100% zijn.
Van allemaal die al genoemde factoren hangt de precisie van je draaiwerk af.
Om na het schoondraaien
met een geleiding te werking
met een hoog risico dat het toch weer erger word.
Er steeds van uit gaande dat de klauwplaat in nieuwstaat goed was.
Veel modelbouwplezier,
Willum
Gekantelde klauwen schoondraaien heeft geen zin.
Het is speling in de geleiding.
De geleiding van de klauwen in de plaat moet 100% zijn.
Van allemaal die al genoemde factoren hangt de precisie van je draaiwerk af.
Om na het schoondraaien
met een geleiding te werking
met een hoog risico dat het toch weer erger word.
Er steeds van uit gaande dat de klauwplaat in nieuwstaat goed was.
Veel modelbouwplezier,
Willum
Laatst bewerkt:
Smeerwerk draaibank
Mijn dwarssupport smeer ik met leibaanolie 220 net als de banen en de tegenkop.

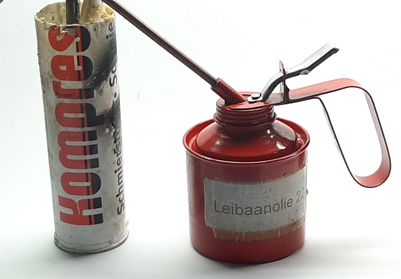

Dit smeren/olieen doe ik met een oliekannetje.
Mijn tandwielen in de Nortonkast met olie 150.
De tandwielen van de aandrijving staan altijd in het smeervet.
Het tuitje is van 6mm buigbaar koperbuis gemaakt
en heeft een neusje dat aansluit op de smeernippels in de dwarssupport.
Veel modelbouwplezier,
Willum
Mijn dwarssupport smeer ik met leibaanolie 220 net als de banen en de tegenkop.
Dit smeren/olieen doe ik met een oliekannetje.
Mijn tandwielen in de Nortonkast met olie 150.
De tandwielen van de aandrijving staan altijd in het smeervet.
Het tuitje is van 6mm buigbaar koperbuis gemaakt
en heeft een neusje dat aansluit op de smeernippels in de dwarssupport.
Veel modelbouwplezier,
Willum
Ik ben een hergebruiker
Vanmiddag kreeg ik een pannetje in de hand gedrukt.
Gelijk maar gesorteerd. Moet zeggen dat gaat nog steeds vrij snel.
Eerst de bras er uit. Dan verder met de rvs parkers etc.
Foto w.p. 2-2022
Parkers, ringetjes, boutjes, moertjes, Spieen...
Gelijk alles weggesorteerd in de betreffende potjes of assortiebakjes.
Rest in de ijzerbak.
Veel modelbouwplezier,
Willum
Vanmiddag kreeg ik een pannetje in de hand gedrukt.
Gelijk maar gesorteerd. Moet zeggen dat gaat nog steeds vrij snel.
Eerst de bras er uit. Dan verder met de rvs parkers etc.
Foto w.p. 2-2022
Parkers, ringetjes, boutjes, moertjes, Spieen...
Gelijk alles weggesorteerd in de betreffende potjes of assortiebakjes.
Rest in de ijzerbak.
Veel modelbouwplezier,
Willum
