Recht boren
- Topicstarter teun winkel
- Startdatum
Stoompomp
In Memoriam
Niet leuk.
Succes met herstellen. Henk.
Dank je Henk.
Het herstelplan is er al.
De schade valt wel mee, flinke kras.
De foto laat het wel enorm goed zien.
© foto w.p. 1-2022
Herstelplan,

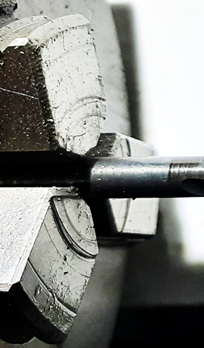

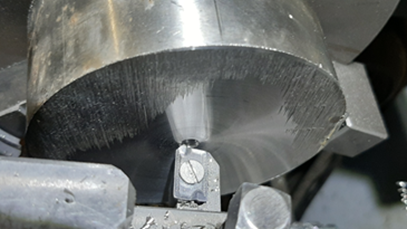

Een fris geslepen widiabeitel in de houder.

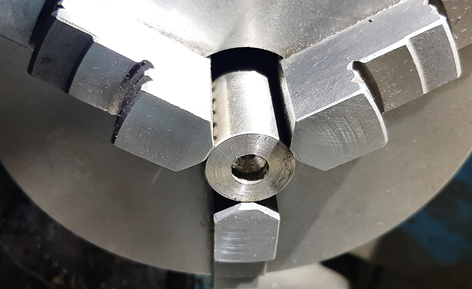

Een 40mm RVS geslepen stomp in de schone drieklauw.
Netjes inspannen die stomp.
Dan met hoogtoeren de kop/het gezicht van de drie klauwen afdraaien.
De beschadiging zou pas last veroorzaken als de schade diep in de kop zit of erg ruw is.
Dan zou je niet meer op de kop/het gezicht van de drie klauwen kunnen opspannen.
En deze manier van opspannen doe ik eigenlijk nooit.
De schade is lelijk
en moet weg.
Ook dit hoort erbij.
Veel modelbouwplezier,
Willum
Het herstelplan is er al.
De schade valt wel mee, flinke kras.
De foto laat het wel enorm goed zien.
© foto w.p. 1-2022
Herstelplan,
Een fris geslepen widiabeitel in de houder.
Een 40mm RVS geslepen stomp in de schone drieklauw.
Netjes inspannen die stomp.
Dan met hoogtoeren de kop/het gezicht van de drie klauwen afdraaien.
De beschadiging zou pas last veroorzaken als de schade diep in de kop zit of erg ruw is.
Dan zou je niet meer op de kop/het gezicht van de drie klauwen kunnen opspannen.
En deze manier van opspannen doe ik eigenlijk nooit.
De schade is lelijk
en moet weg.
Ook dit hoort erbij.
Veel modelbouwplezier,
Willum
Laatst bewerkt:
Stoompomp
In Memoriam
Vraag, waarom een widia beitel?
Hardmetaal is slecht bestand tegen een stotende belasting.
Elke keer als de klauw passeert, krijgt de beitel een klap.
Waarom niet met het flexibelere HSS?
OK, je moet de snijsnelheid verlagen, misschien tot 50%.
De klauwen zijn wel uit hoogwaardig staal, maar natuur hard.
Groet. Henk.
Hardmetaal is slecht bestand tegen een stotende belasting.
Elke keer als de klauw passeert, krijgt de beitel een klap.
Waarom niet met het flexibelere HSS?
OK, je moet de snijsnelheid verlagen, misschien tot 50%.
De klauwen zijn wel uit hoogwaardig staal, maar natuur hard.
Groet. Henk.
Klauwen afdraaien
Ik heb dit al eens eerder gedaan bij een ander klauwplaat.
Ook nu zijn de bekken erg hard.
Ik gebruik zelden of nooit HSS draaibeitels.
De HSS draaibeitels die ik gebruik zijn mijn eigen gemaakt afsteek en draadbeitel.
Dan zie ik en maak ik verschil tussen opgesoldeerde widia of geklemde widia plaatjes.
Opgesoldeerde doen het beter bij dit soort werk.
En, natuurlijk weinig afnemen in een keer.
De 45 graden afgekante hoeken op de klauwen hebben hier hun voordeel.
We gaan het zien morgen.
Veel modelbouwplezier,
Willum
Ik heb dit al eens eerder gedaan bij een ander klauwplaat.
Ook nu zijn de bekken erg hard.
Ik gebruik zelden of nooit HSS draaibeitels.
De HSS draaibeitels die ik gebruik zijn mijn eigen gemaakt afsteek en draadbeitel.
Dan zie ik en maak ik verschil tussen opgesoldeerde widia of geklemde widia plaatjes.
Opgesoldeerde doen het beter bij dit soort werk.
En, natuurlijk weinig afnemen in een keer.
De 45 graden afgekante hoeken op de klauwen hebben hier hun voordeel.
We gaan het zien morgen.
Veel modelbouwplezier,
Willum
Uitlijnen
Nu was ik toch al bezig met de kwaliteit van mijn draaibankje op pijl te houden heb ik de uitlijning aangepast.
© foto w.p. 1-2022

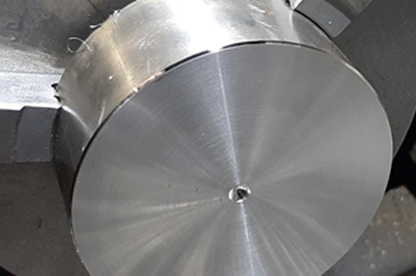

Ik zag gisteren met boren dat de uitlijning niet klopte.
De tegencenterboor
trok zichzelf zichtbaar naar de center van het te boren gat.
1mm was het verschil.
Nu niet meer.
Het is toch zaak dit met regelmaat te controleren.
Veel modelbouwplezier,
Willum
Nu was ik toch al bezig met de kwaliteit van mijn draaibankje op pijl te houden heb ik de uitlijning aangepast.
© foto w.p. 1-2022
Ik zag gisteren met boren dat de uitlijning niet klopte.
De tegencenterboor
trok zichzelf zichtbaar naar de center van het te boren gat.
1mm was het verschil.
Nu niet meer.
Het is toch zaak dit met regelmaat te controleren.
Veel modelbouwplezier,
Willum
Uitlijning
Voor de werking van de klauwplaat zullen die groeven niet van invloed zijn denk ik.
Nee die groeven is alleen optisch is gebleken.

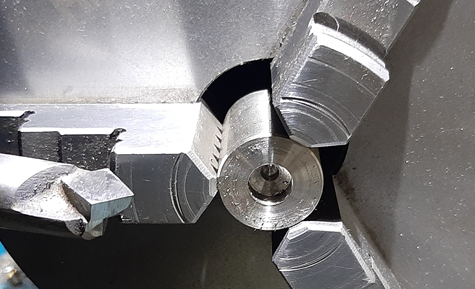

Als eerste stap bij dit klusje heb ik de aanwijspunt in de kop gezet
en bij draaiende machine gekeken
of de aanwijspunt ook in het midden blijft draaien.
Conclusie, klauwplaat heeft geen schade.
Dan blijft de losse kop over.
Inbusboutjes los (ze zaten vast) en afstellen.
Nu zitten de boutjes weer muurvast.

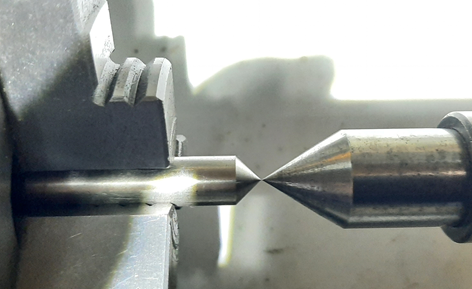

Ik heb nogal wat zwaar werk gemaakt met draaiende tegencenter zoals op de foto.
Deze as was al niet recht en ook nog eens zwaar.
Zoiets is voor de draaibank een ongebalanceerd vliegwiel.
Dat zou het geweest kunnen zijn.
Helemaal rechts op de foto zie je de meedraaiende tegencenter.
Op deze draaibank maak ik ook piepklein werk en dan is de uitlijning echt belangrijk.
© foto w.p. 1-2022
Ik ben tevreden.
Veel modelbouwplezier,
Willum
Voor de werking van de klauwplaat zullen die groeven niet van invloed zijn denk ik.
Nee die groeven is alleen optisch is gebleken.
Als eerste stap bij dit klusje heb ik de aanwijspunt in de kop gezet
en bij draaiende machine gekeken
of de aanwijspunt ook in het midden blijft draaien.
Conclusie, klauwplaat heeft geen schade.
Dan blijft de losse kop over.
Inbusboutjes los (ze zaten vast) en afstellen.
Nu zitten de boutjes weer muurvast.
Ik heb nogal wat zwaar werk gemaakt met draaiende tegencenter zoals op de foto.
Deze as was al niet recht en ook nog eens zwaar.
Zoiets is voor de draaibank een ongebalanceerd vliegwiel.
Dat zou het geweest kunnen zijn.
Helemaal rechts op de foto zie je de meedraaiende tegencenter.
Op deze draaibank maak ik ook piepklein werk en dan is de uitlijning echt belangrijk.
© foto w.p. 1-2022
Ik ben tevreden.
Veel modelbouwplezier,
Willum
Even terzijde en puur uit nieuwsgierigheid :
Een paar weken geleden stootte ik per toeval
op een Youtube filmpje "Pakistani truck Repair"
vond het interessant hoe men daar met beperkte
middelen en machines zowat wonderen verricht.
Wat me intrigeerde is dat, als ze een stuk rondstaal
moeten vlakdraaien op de draaibank, ze in bijna alle
gevallen beginnen van in het center naar buiten toe.
Vroeger in school moesten we van buiten naar het centrum
afdraaiden.
Zouden ze daar een reden voor hebben
bijgevoegd een YT filpje waar je dat kan zien (is wel
geen Pakistaans (Hindi?))
Cara Saya Buat Drat Persegi Siwar Ganda dengan Mesin Bubut | Making Double Square Threads on a Lathe - YouTube
Een paar weken geleden stootte ik per toeval
op een Youtube filmpje "Pakistani truck Repair"
vond het interessant hoe men daar met beperkte
middelen en machines zowat wonderen verricht.
Wat me intrigeerde is dat, als ze een stuk rondstaal
moeten vlakdraaien op de draaibank, ze in bijna alle
gevallen beginnen van in het center naar buiten toe.
Vroeger in school moesten we van buiten naar het centrum
afdraaiden.
Zouden ze daar een reden voor hebben
bijgevoegd een YT filpje waar je dat kan zien (is wel
geen Pakistaans (Hindi?))
Cara Saya Buat Drat Persegi Siwar Ganda dengan Mesin Bubut | Making Double Square Threads on a Lathe - YouTube
#working
Cara Saya Buat Drat Persegi Siwar Ganda dengan Mesin Bubut | Making Double Square Threads on a Lathe
2,021,553 views
Nov 13, 2021
In bijna alle gevallen
beginnen van in het center
naar buiten toe.

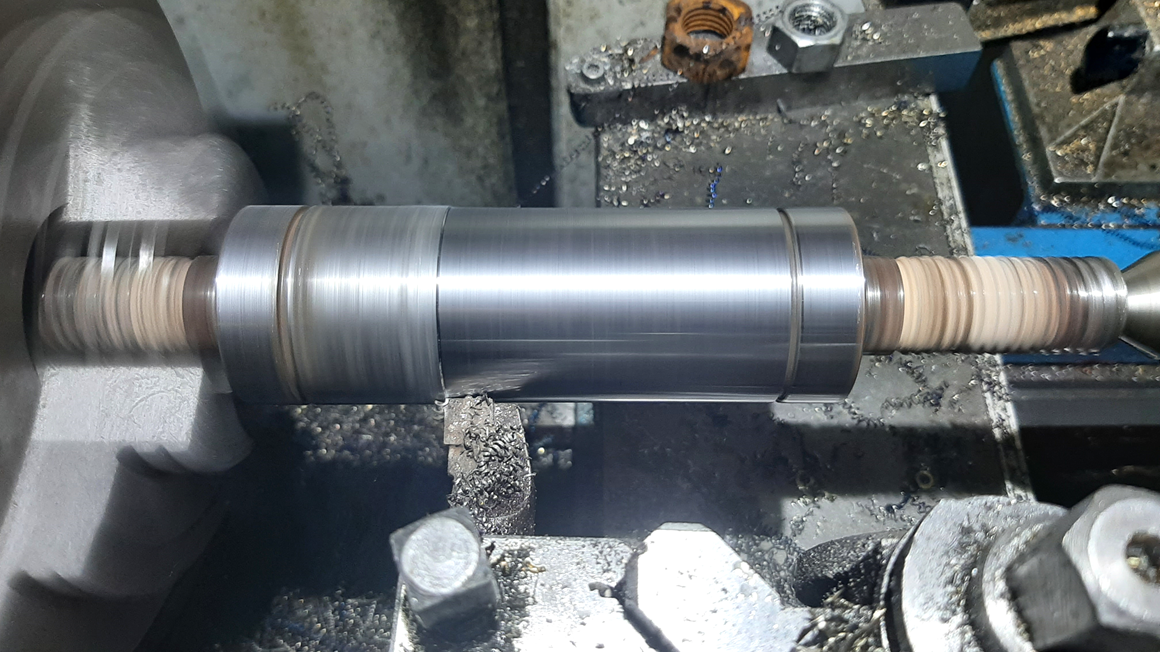

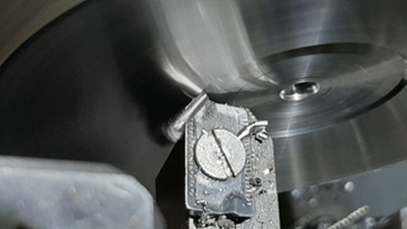

Als de draaier zoals bij zijn eerste werkstuk in het center begint, zit hij in volmetaal.
Zou hij bij dit werkstuk van buiten naar binnen draaien is de kans groot dat het werkstuk uit de klauw slaat.
Ik denk dat ook deze draaier in het filmpje ervaring heeft.
Ik vind het eigenlijk link werk voor een draaibank.
Veel modelbouwplezier,
Willum
Cara Saya Buat Drat Persegi Siwar Ganda dengan Mesin Bubut | Making Double Square Threads on a Lathe
2,021,553 views
Nov 13, 2021
In bijna alle gevallen
beginnen van in het center
naar buiten toe.
Als de draaier zoals bij zijn eerste werkstuk in het center begint, zit hij in volmetaal.
Zou hij bij dit werkstuk van buiten naar binnen draaien is de kans groot dat het werkstuk uit de klauw slaat.
Ik denk dat ook deze draaier in het filmpje ervaring heeft.
Ik vind het eigenlijk link werk voor een draaibank.
Veel modelbouwplezier,
Willum
Je hoeft de spanen niet te breken
door elke keer een stukje terug te draaien.
Dat doe ik zo wie zo al niet.
Die kruimelspanen wil ik vermijden.
Liefst zoals op de foto's lintspanen die vanzelf naar buiten komen.

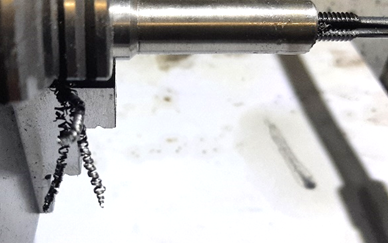

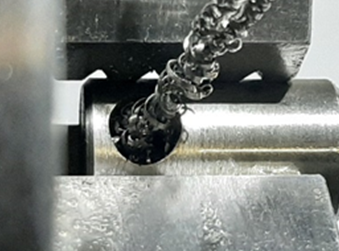

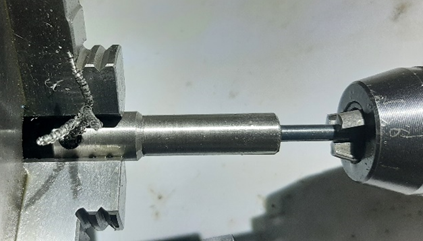

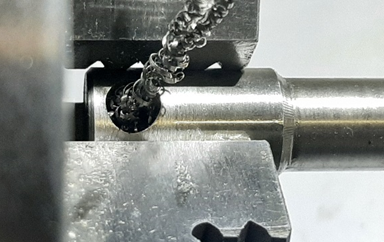

Dit tappen (foto Links) doe ik met laag toeren draaiende drieklauw.
Zonder stoppen, in een keer er door.
Hier is eerst de tap gebruikt voor doorlopende gaten.
Als tweede stap, de tap voor blinde gaten om onderin de dwarsboring te komen.
© 2 foto's w.p. 1-2022

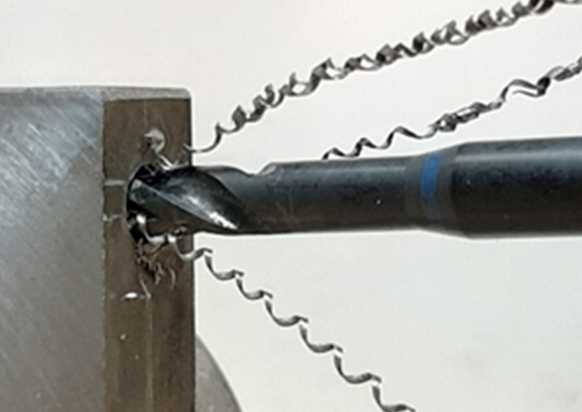

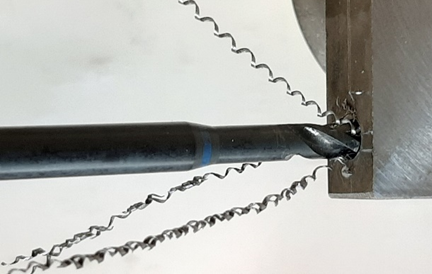

Was verrassend te zien dat,
de ene tap spanen naar voren afvoert,
en de andere naar achteren.
Veel modelbouwplezier,
Willum
door elke keer een stukje terug te draaien.
Dat doe ik zo wie zo al niet.
Die kruimelspanen wil ik vermijden.
Liefst zoals op de foto's lintspanen die vanzelf naar buiten komen.
Dit tappen (foto Links) doe ik met laag toeren draaiende drieklauw.
Zonder stoppen, in een keer er door.
Hier is eerst de tap gebruikt voor doorlopende gaten.
Als tweede stap, de tap voor blinde gaten om onderin de dwarsboring te komen.
© 2 foto's w.p. 1-2022
Was verrassend te zien dat,
de ene tap spanen naar voren afvoert,
en de andere naar achteren.
Veel modelbouwplezier,
Willum
Bijlagen
Waarom voert de ene tap de spanen naar voren af en de andere tap naar achter. Puur toeval, of heeft dat iets met het soort tap te maken?
Jeroen
Jeroen
Schroefdraad tappen.

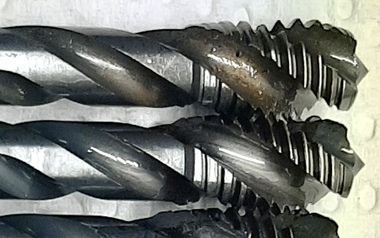

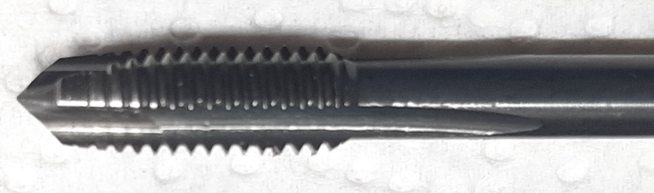

De vormgeving van de tap.
Bij de spiraalvormige tap
word het lint door de manier van aansnijding
en de spiraal in de tap
naar achteren gedwongen,
zoals bij de spiraalboor.
Bij de rechte tap wordt het lint niet in de gleuf gedwongen.
Omdat ik niet echt vaak diepe draadgaten tap viel het weer eens op.
© foto w.p. 1-2022
Dus onder de streep,
Lange, diepe blinde gaten moet je echt tappen
met tappen voor blinde gaten
om de spaan naar buiten af te voeren.
Doe je dit niet verstopt je tapgat met spaan.
Voor een doorlopend gat maakt het niet uit waar de spaan afgevoerd word.
Veel modelbouwplezier,
Willum
De vormgeving van de tap.
Bij de spiraalvormige tap
word het lint door de manier van aansnijding
en de spiraal in de tap
naar achteren gedwongen,
zoals bij de spiraalboor.
Bij de rechte tap wordt het lint niet in de gleuf gedwongen.
Omdat ik niet echt vaak diepe draadgaten tap viel het weer eens op.
© foto w.p. 1-2022
Dus onder de streep,
Lange, diepe blinde gaten moet je echt tappen
met tappen voor blinde gaten
om de spaan naar buiten af te voeren.
Doe je dit niet verstopt je tapgat met spaan.
Voor een doorlopend gat maakt het niet uit waar de spaan afgevoerd word.
Veel modelbouwplezier,
Willum
Schroefdraad maken,
https://cdn.walter-tools.com/files/...en-gb/handbook-prototyp-threading-2012-en.pdf
https://cdn.walter-tools.com/files/...en-gb/handbook-drilling-threading-2009-en.pdf
Veel modelbouwplezier,
Willum
