Kolderstok schepen tips en vragen

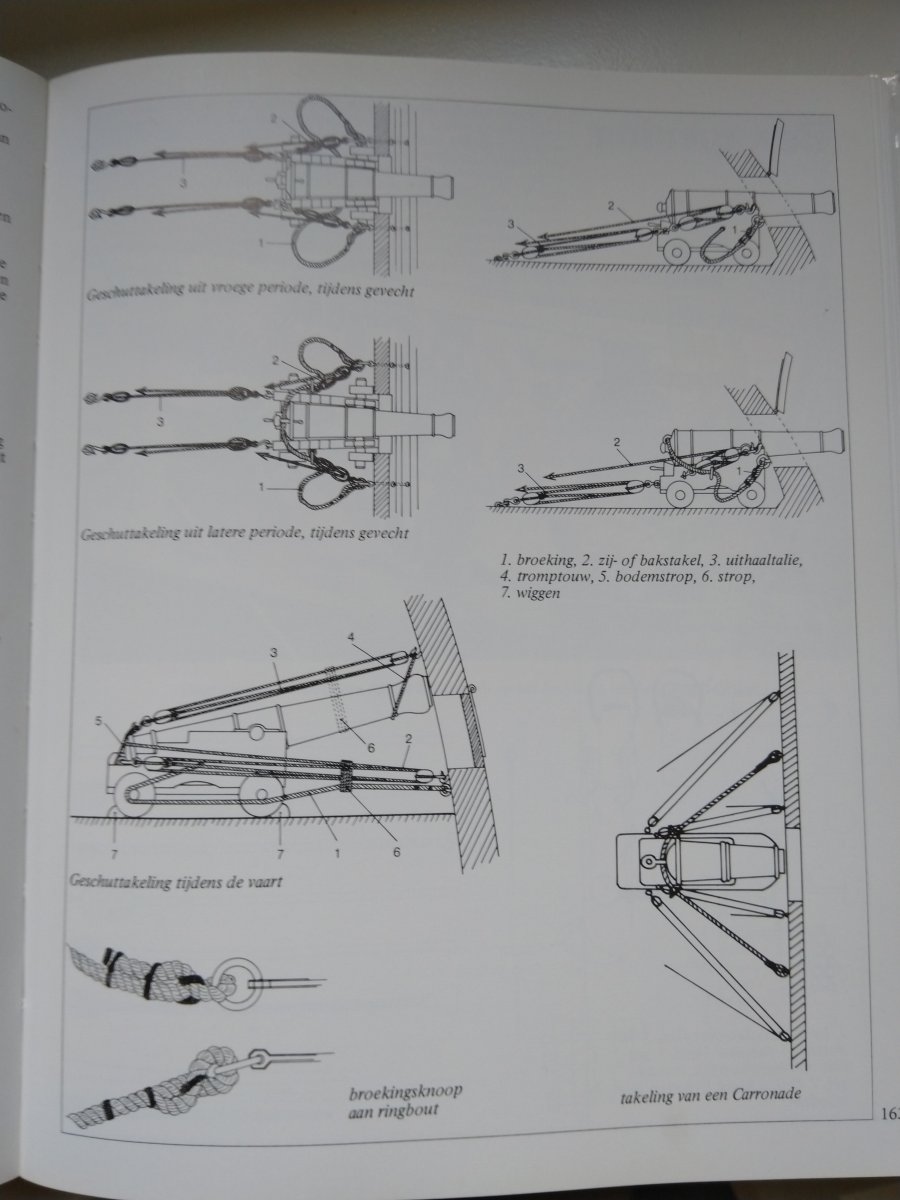

Verder geeft Zu Mondfeld wel een mooi overzicht - heb je het boek van hem?


Je krijgt nog een berichtje van mij ook.

Ik heb een vraag over de Duyfken: ik kom niet uit stap 10. Naast het niet passen van het hulpdek snap ik niet waar het hulpspant moet komen. In de bouwbeschrijving staat dat dit op gelijke hoogte met de zijkant moet komen. Maar de bovenkant van spant 2 en 3 liggen de dikte er onder. Voor de bolling lijkt mij het dek erbovenop te moeten liggen. Dan ligt het dek echter te hoog en strookt niet. Wat doe ik fout?

Laatst bewerkt:
Freubelaer zei:

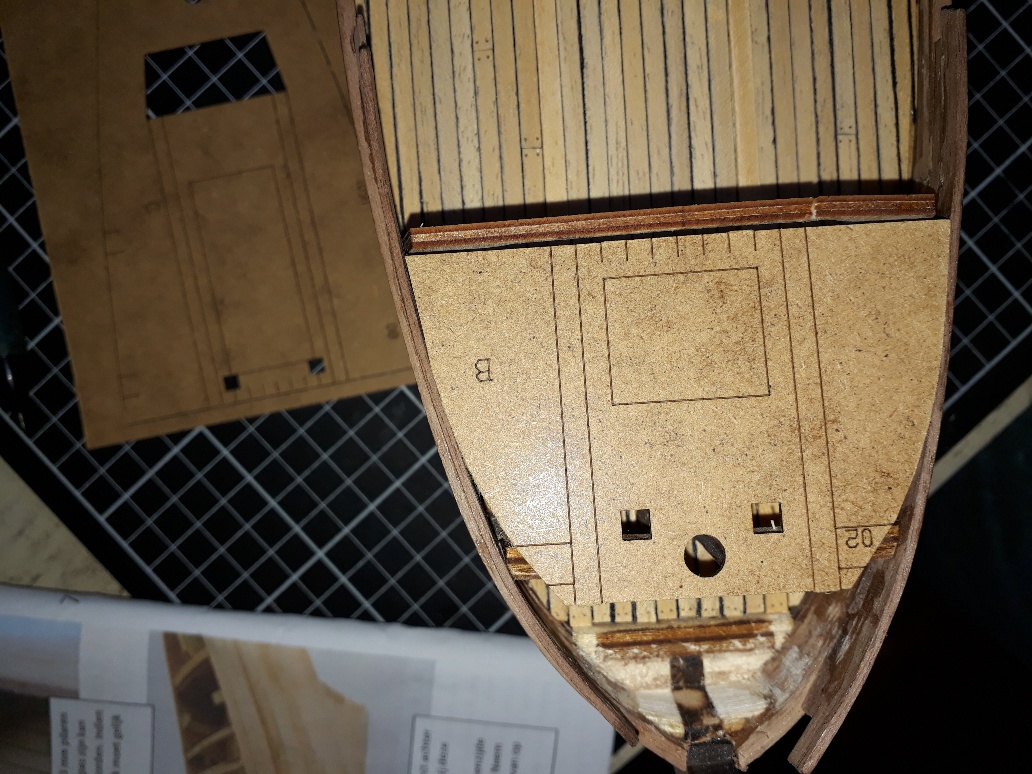

Bekijk bijlage 297163 Ik heb een vraag over de Duyfken: ik kom niet uit stap 10. Naast het niet passen van het hulpdek snap ik niet waar het hulpspant moet komen. In de bouwbeschrijving staat dat dit op gelijke hoogte met de zijkant moet komen. Maar de bovenkant van spant 2 en 3 liggen de dikte er onder. Voor de bolling lijkt mij het dek erbovenop te moeten liggen. Dan ligt het dek echter te hoog en strookt niet. Wat doe ik fout?
Klik om te vergroten...
Hoi Freubelaar. Ik weet inderdaad dat mijn hulpdek ook niet paste en ook te smal was. Dit is dus geen fout van jou maar lijkt een fout van een te smal dek te zijn. Dit heb ik op gelost door het hulpdek gewoon breder te beplanken. Ik kijk even straks of ik een foto vanuit mijn verslag kan vinden.

Hallo Hans,

Ik zit meer met de hoogte. Bij mij zijn de zijkanten ca 2 mm hoger dan de bovenkant van de spanten. Het dek valt er dan dus tussen. Het lijkt wel of ik te hoog begonnen ben.

Zo kwam ik ook uit. Ik heb toen eerst de noten latten geplaatst aan weerszijde van het dek. Deze latten zitten rechtstreeks op je laatste rompplank. Je valse dek zit ongeveer aan de onderzijde gelijk met de bovenzijde van je laatste rompplank

Freubelaer zei:
Hallo Hans,

Ik zit meer met de hoogte. Bij mij zijn de zijkanten ca 2 mm hoger dan de bovenkant van de spanten. Het dek valt er dan dus tussen. Het lijkt wel of ik te hoog begonnen ben.
Klik om te vergroten...
Dan zou ik dit toch gelijk schuren met de spanten. Helemaal niet erg. Sommige aanpassingen zijn nodig. Maar je kan ook simpelweg de spantjes 2mm ophogen door er fineer op te lijmen.ik zie aan mijn foto dat het valse dek half op dat spantje valt. Maar ik geloof dat bouwer Danny ook hier dat foutje opmerkte en mijn spant niet helemaal op de juiste plaats stond.

Laatst bewerkt:
ik geloof dat ik het boek van Mondfveld in het Duits nog ergens heb liggen weet niet of er interesse is,
moet even zoeken en geen idee wat de prijs is . wel graag ophalen
groet Cees

Met de gepotdekselde verschansingen van mijn Batavia heb ik in eerste instantie zodanig zitten klooien dat het de volgende dag op slopershoogte stond:mad: Maar zoals zo vaak na een nachtje slapen kreeg ik een helder moment om deze zodanig aan te brengen dat ze ook aan beide zijden even hoog uitkwam:D:D en deze tip zou ik graag met jullie willen delen, het ging nu als volgt:

In excell heb ik wat cellen in diverse hoogtes getekend en uitgeprint, variërend van 7.50 tot 12.00 pixels, en dat 12 rijen hoog met de bovenste rij op 4 mm (deze verandert nl niet.)
Aansluitend per spantbeen op de tekening de hoogte ingemeten vanaf het dek, deze hoogte nagemeten in de totale benodigde hoogte van de overeenkomstige excell tabel, uitgeknipt en deze op het betreffende spantbeen gelijmd. (Deze worden naderhand toch verwijderd) Een hele meetklus maar het eindresultaat is dit wel waard.
Niet schrikken van de verschillen, het lijkt heel veel maar dat komt goed.......

Hierna is het een fluitje van een cent, elke plank met de bovenzijde gelijk met het streepje aanbrengen, ik deed dit met secondenlijm.

En het eindresultaat mocht er best zijn vond ik.
Zowel aan Bak- en Stuurboord zit de verschansing exact gelijk.

Ik hoop dat de Batavia- en 7P bouwers hier wat aan hebben..............

Succes allemaal,
Groetjes Koos.

Laatst bewerkt:
Ik heb hier alles helder in beeld. Goeie methode - en mooi resultaat!

Peter, ik weet niet of ze nu zichtbaar zijn, heb ze aangepast naar miniatuur:):)

Vreemd Hans ziet ze wel, en ik hoop nu nog....;);)
