Vasa (Wasa) Corel 1:75

Eindelijk vakantie en dus tijd om weer wat te doen.

allereerst is de afgevaardigde van de koning komen kijken:




begonnen met de afwerking van de bovenste gallerijen






en de 1e rusten gemonteerd.



(de uitstekende latjes zijn tijdelijke opvulling om er voor te zorgen dat deze goed tegen het berghout komt te zitten)

Netjes hoor Jan, heb je trouwens die 2 missende doorvoeringen nog kunnen bemachtigen?

Germt

Nog niet, De Kombuis had deze niet, en ze stonden ook niet in zijn bestellijst.
ik denk dat ik deze tzt maar van hout ga maken, als ze geschilderd zijn zie je het verschil niet meer. (hoop ik)

Je kan 1 zo'n doorvoer in wat klei drukken, en er 2 van gips gieten. Kan zelfs in liefst oude maïzena. (niet nieuw, dan lukt het niet)

ik maak die doorvoer wel van hout, valt wel mee, even gaatje boren en dan rondom uitzagen. hierna met een hele fijne frees de figuurtjes aanbrengen. (heb dat indertijd ook bij Het Statenjacht gedaan)


weer een paar dingen gedaan ondertussen.
Gallerij afgewerkt:


verder met de boeg


en weer wat onderdelen in de grondverf




al doorwerkend loop ik nu tegen een fout op.
zie bijgevoegde foto's. het is de bedoeling dat de beplanking doorloopt tot aan de boeg en dat dan de knie er bovenuit steekt, echter dit komt niet uit.
waar het fout gegaan is weet ik niet, maar wie heeft er een idee om dit zo on opvallend mogelijk op te lossen.











zie hier een foto van het origineel

Ik heb geprobeerd om wat referentie te vinden betreffende dit probleem.
Op MSW zag ik dat bij de daar gebouwde WASA het "rooster" wat lager lijkt te liggen.
Ik kan het natuurlijk hardstikke mis hebben, maar daar lijkt de zgn beplanking tegen de boeg te liggen en niet erop.
Duidelijk is dat je aan de knie van de boegspriet niets kunt veranderen, want dat zou de hoek van de boegspriet weer veranderen.

Germt

Jan,

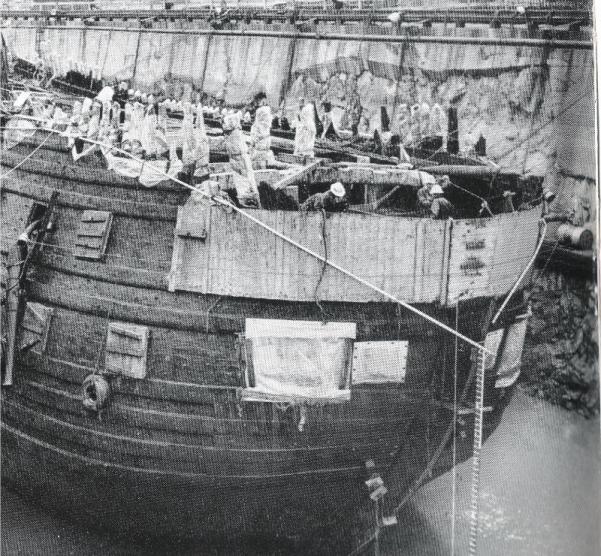

Ik heb er foto's bijgehaald (boek: The Warship Vasa; Anders Franzén), waarbij de Vasa net uit het droogdok te voorschijn komt (nat, kaal, zonder galjoen). Hier zie je duidelijk dat de hoogte van jouw boegspriet ten opzichte van de berghouten klopt, ook de hoek en de vorm van het kniestuk lijken te kloppen. Ik denk inderdaad net als Germt dat de oplossing gezocht moet worden in de hoogte van het rooster.

Succes,
Diederik

Mogelijk is dit een oplossing voor je probleem:

Je hebt het rooster op de bovenkant van het balkje (aan de zijkant van het galjoen) gelijmd, je kunt hoogte winnen door het rooster tegen de onderkant van die balk te lijmen en de uiteinden van het rooster af te schuinen zodat de uiteinden dezelfde hoek krijgen als de knieën.

Andy

gestart met de reconstructie.
eerst de oude delen verwijderd van de roostervloer



en daarna de zijlatjes opnieuw, maar lager aangebracht.



hierna komt er een nieuwe roostervloer in.
de bestaande deuren zouden ook aangepast moeten worden, maar dat levert te veel schade op, dus die laat ik zitten.
het wordt dus wat aanpassen en ik realiseer me dat dit een afwijking is tov het origineel.

de fout is ontstaan door het gebruik van 2 verschillende tekeningen (de tekeningen van Corel en de tekeningen van de Wasa). leer hiervan is dat er maar een tekening gebruikt moet worden voor maatvoerende delen!!!!!!!!!!

JanZMC zei:
gestart met de reconstructie.tov het origineel.

de fout is ontstaan door het gebruik van 2 verschillende tekeningen (de tekeningen van Corel en de tekeningen van de Wasa). leer hiervan is dat er maar een tekening gebruikt moet worden voor maatvoerende delen!!!!!!!!!!
Klik om te vergroten...

Jan, ik hoor dit wel vaker, dat mensen info halen uit verschillende tekeningen en boeken, twijfels hierover worden nu door jou bevestigd.
Zo te zien komt het wel in orde met het rooster.
