Royal Caroline 1749 - Kitbashing - Werfregister
- Topicstarter Herby63
- Startdatum
@Pingu57
Hierbij de illustratie uit het boek Aots.
Het gebruik er van is mij niet geheel vreemd, maar op andere bronnen kan ik niet direct de vinger leggen.

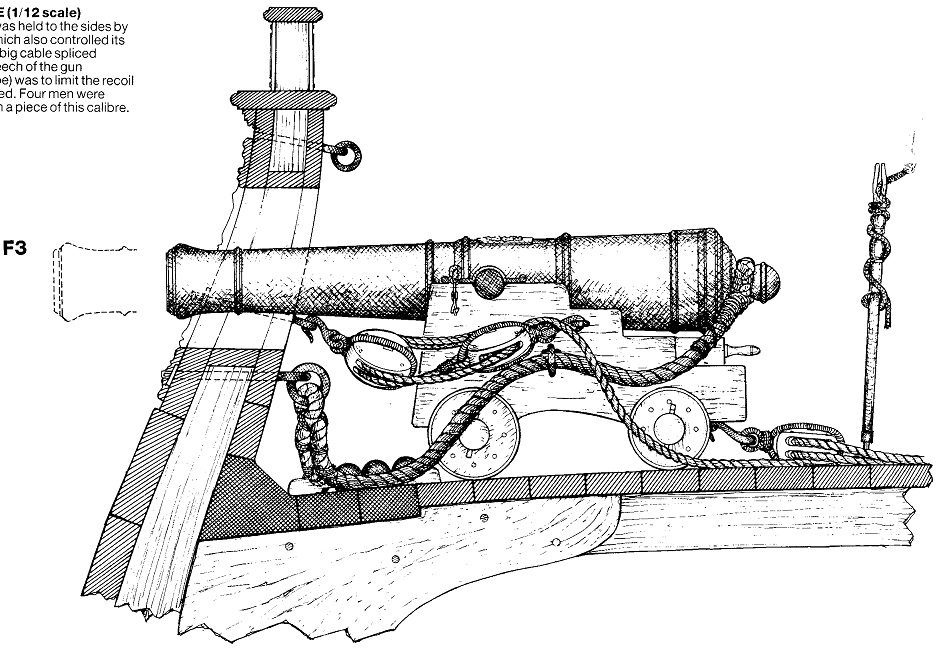

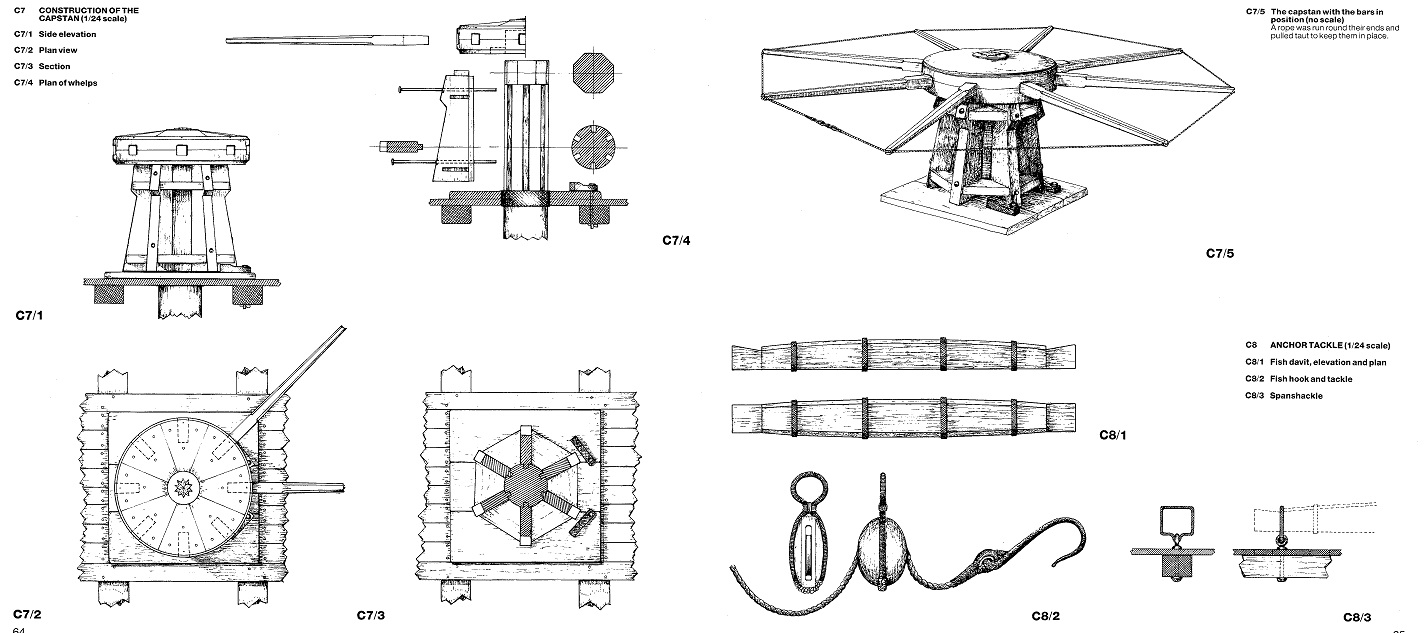

De commentaar bij tekening C7/5 verklaart het doel: de bomen op hun plaats houden wanneer deze in gebruik zijn voor het bedienen van de kaapstander.
Hierbij de illustratie uit het boek Aots.
Het gebruik er van is mij niet geheel vreemd, maar op andere bronnen kan ik niet direct de vinger leggen.
De commentaar bij tekening C7/5 verklaart het doel: de bomen op hun plaats houden wanneer deze in gebruik zijn voor het bedienen van de kaapstander.
Laatst bewerkt:
@Heinrich Dank voor de mooie woorden
Aan allen dank voor het volgen, de duimpjes, het aanklikken van de leukknop of de vriendelijke boodschap.

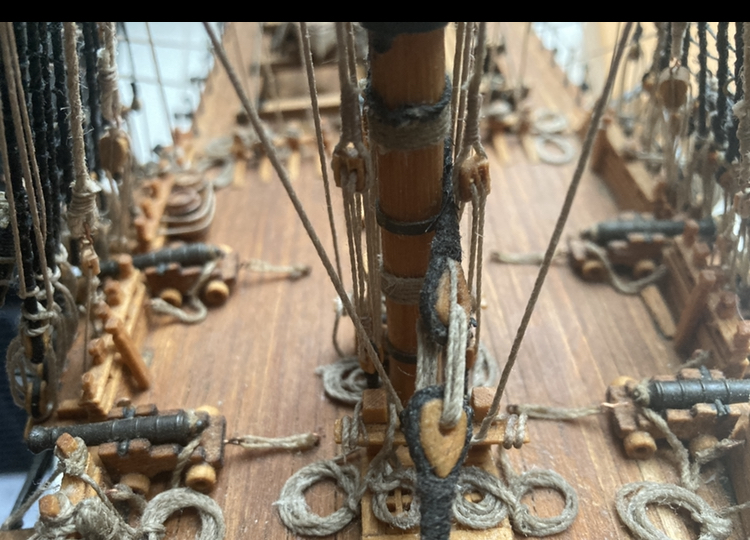

Op de laatste foto bemerkte ik dat de spieën voor onder de achterzijde van de kanonlopen nog ontbraken.

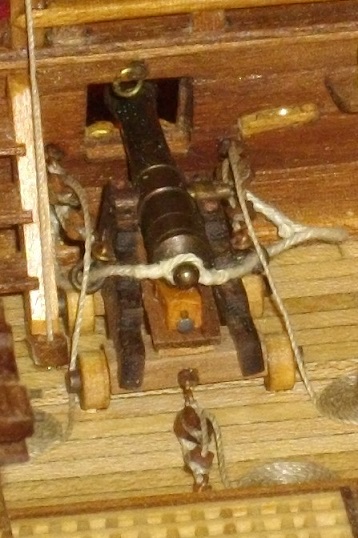

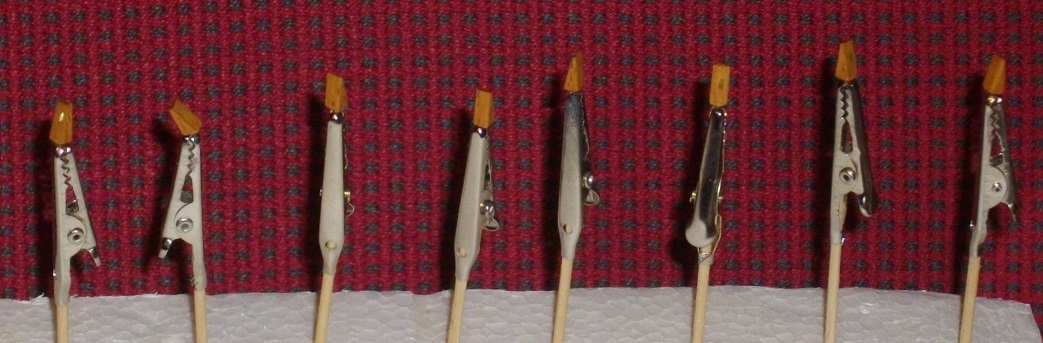

Van Beuken balkjes 3 x 2,5 mm 8 stukjes van 7,5 mm lang gezaagd in de verstekbak, deze voorzien van een 0,5 mm gaatje in een kopse kant, daar een messing nagel in gedrukt tot deze nog 2 mm uitstak, en het blokje op de Dremel in spievorm geslepen. Afgewerkt met een laagje Deense olie.
Veel modelbouwplezier,
Aan allen dank voor het volgen, de duimpjes, het aanklikken van de leukknop of de vriendelijke boodschap.
Op de laatste foto bemerkte ik dat de spieën voor onder de achterzijde van de kanonlopen nog ontbraken.
Van Beuken balkjes 3 x 2,5 mm 8 stukjes van 7,5 mm lang gezaagd in de verstekbak, deze voorzien van een 0,5 mm gaatje in een kopse kant, daar een messing nagel in gedrukt tot deze nog 2 mm uitstak, en het blokje op de Dremel in spievorm geslepen. Afgewerkt met een laagje Deense olie.
Veel modelbouwplezier,
Valt toch mee?
7,5 x 2,5 x 3 mmHet volgende wordt de kanonkogelrekjes, met 10 kogeltjes van 1,5 mm. daar moet ik nog even over nadenken hoe ik die op hun plaats hou, zwart schilder en omkader met een latje van amper 0,6 mm dik ...
