Ombouw vintage zenders naar 2.4 GHz

ik heb hier nog een Terra top , 35 mhz nieuw in de doos liggen. Kan ik daar iemand blij mee maken .

Bij mij gaat hij in zijn doos nog antieker worden.

Ruilen tegen een VRA model of dieseltje is ook een optie .

Kijk nou...
Frans heeft het gemaakt.

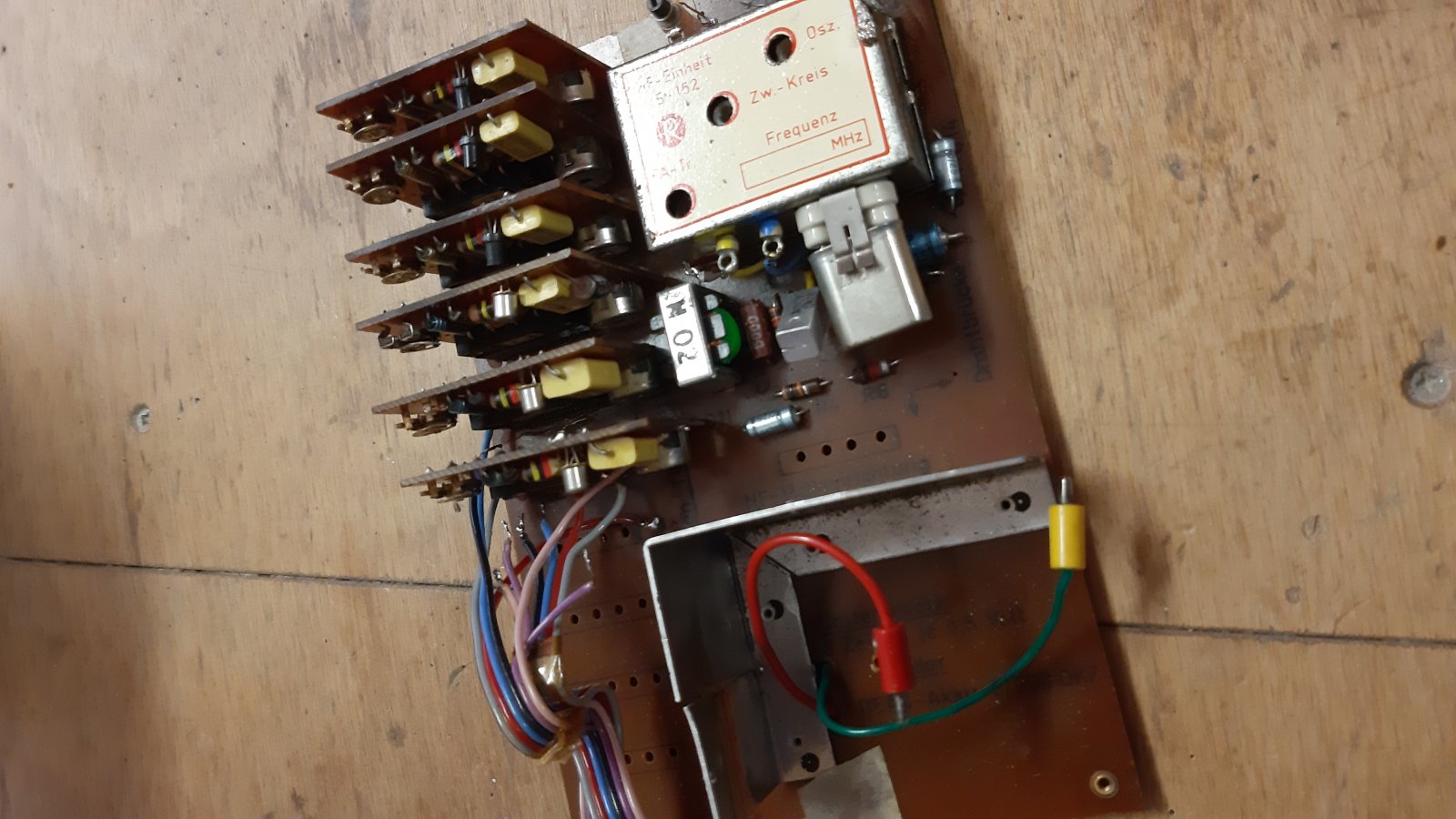

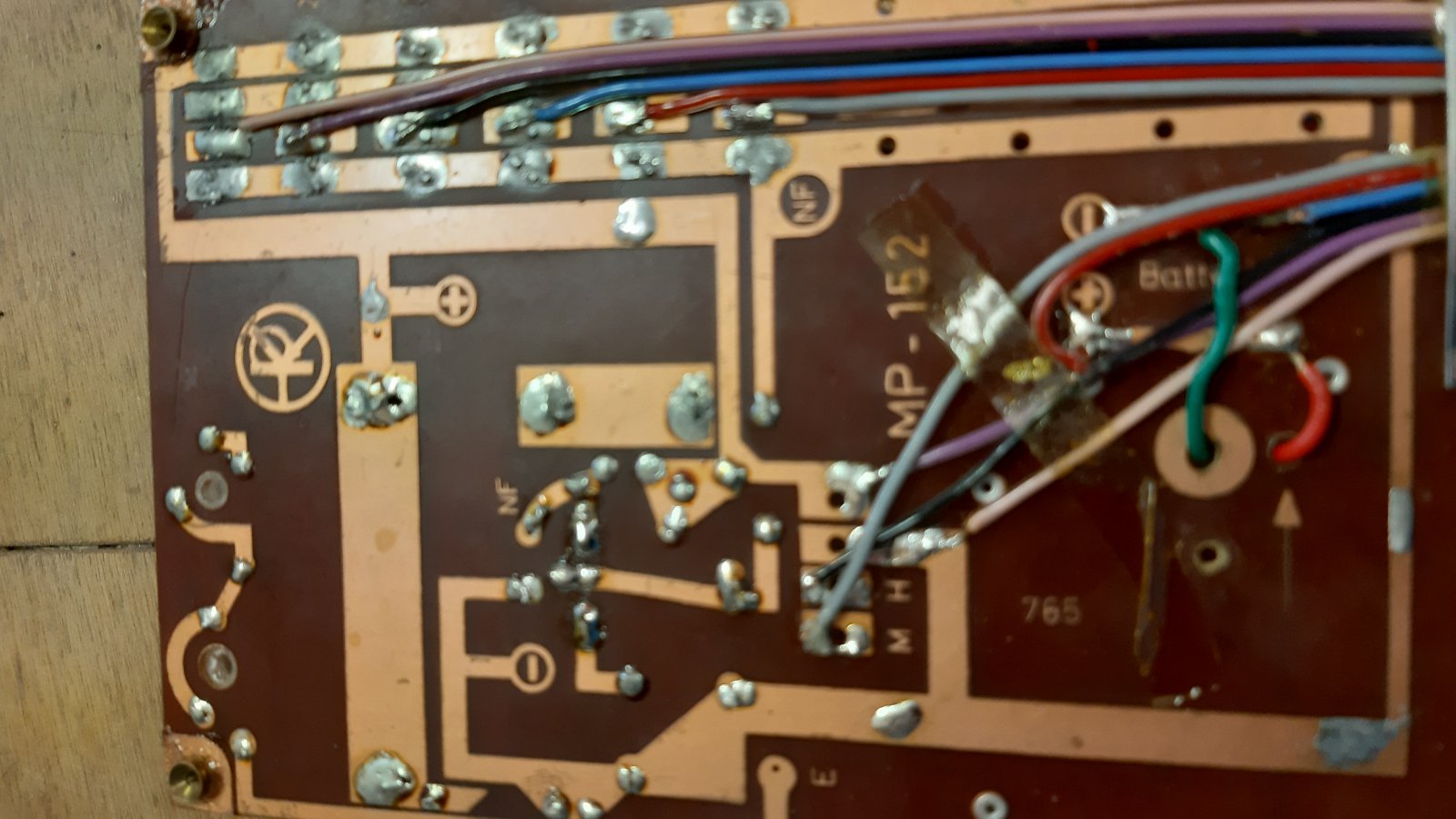

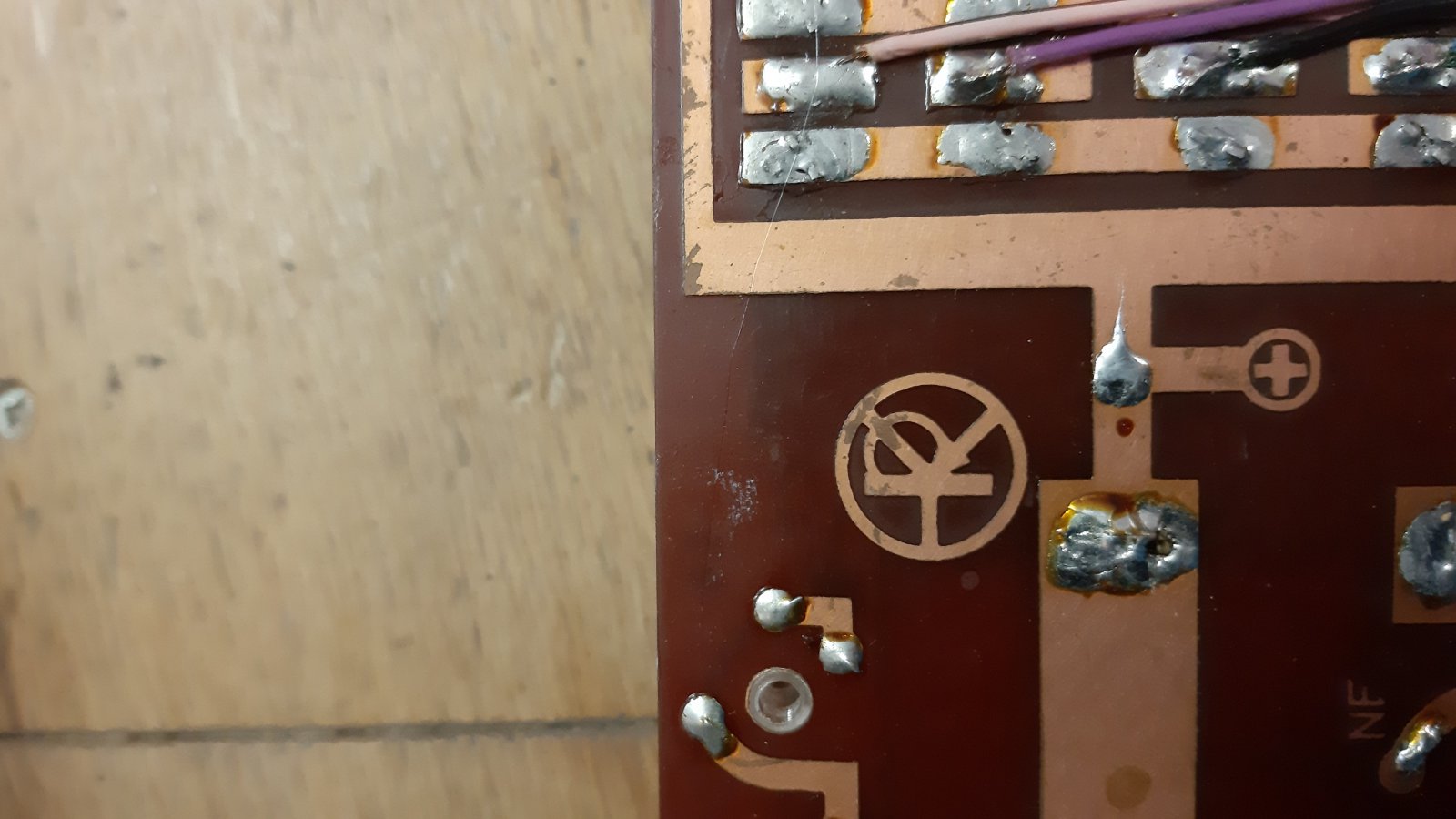

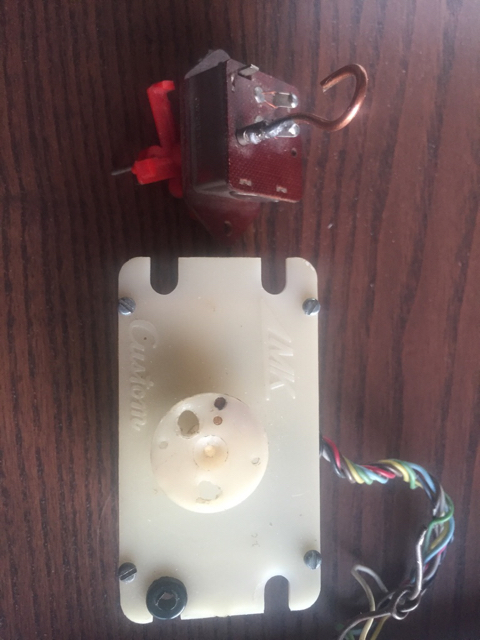

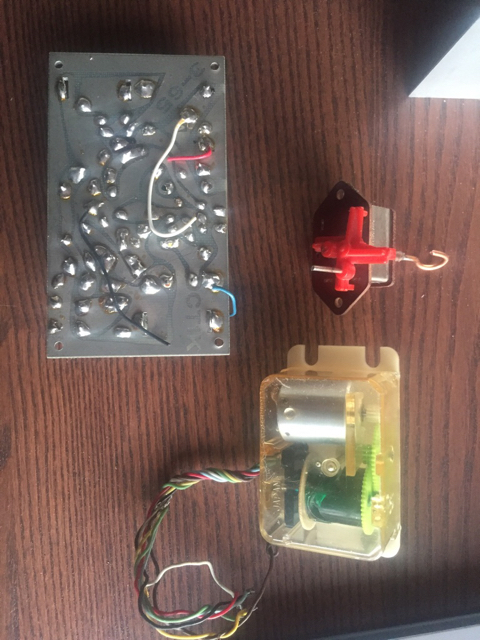

Dit kwam eruit...
20200321_113150.jpg 20200321_113222.jpg 20200321_113226.jpg 20200321_113115.jpg

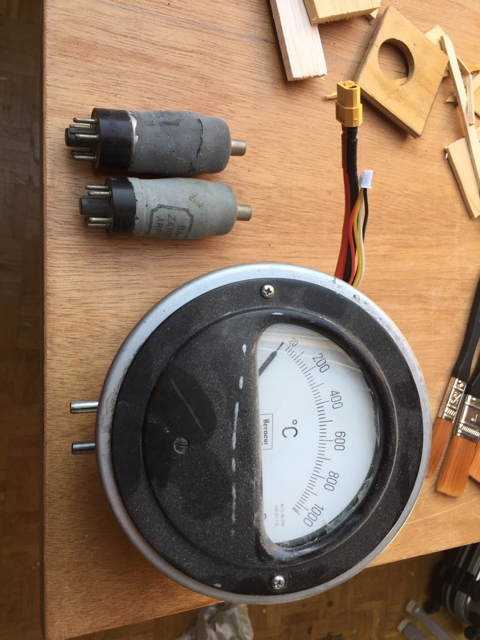

Een echte kreulen.....
Het komt allemaal bij elkaar...de zender...de impuls...een dieseltje...heerlijk!

Voor de ombouw van de Robbe Kompakt ga ik niet een Pro Mini Strong gebruiken maar
een Digispark ATTiny85 bordje.
Phil Green heeft voor dit bordje twee programma's beschikbaar. Het gaat
hierbij om 3 of 4 kanalen.

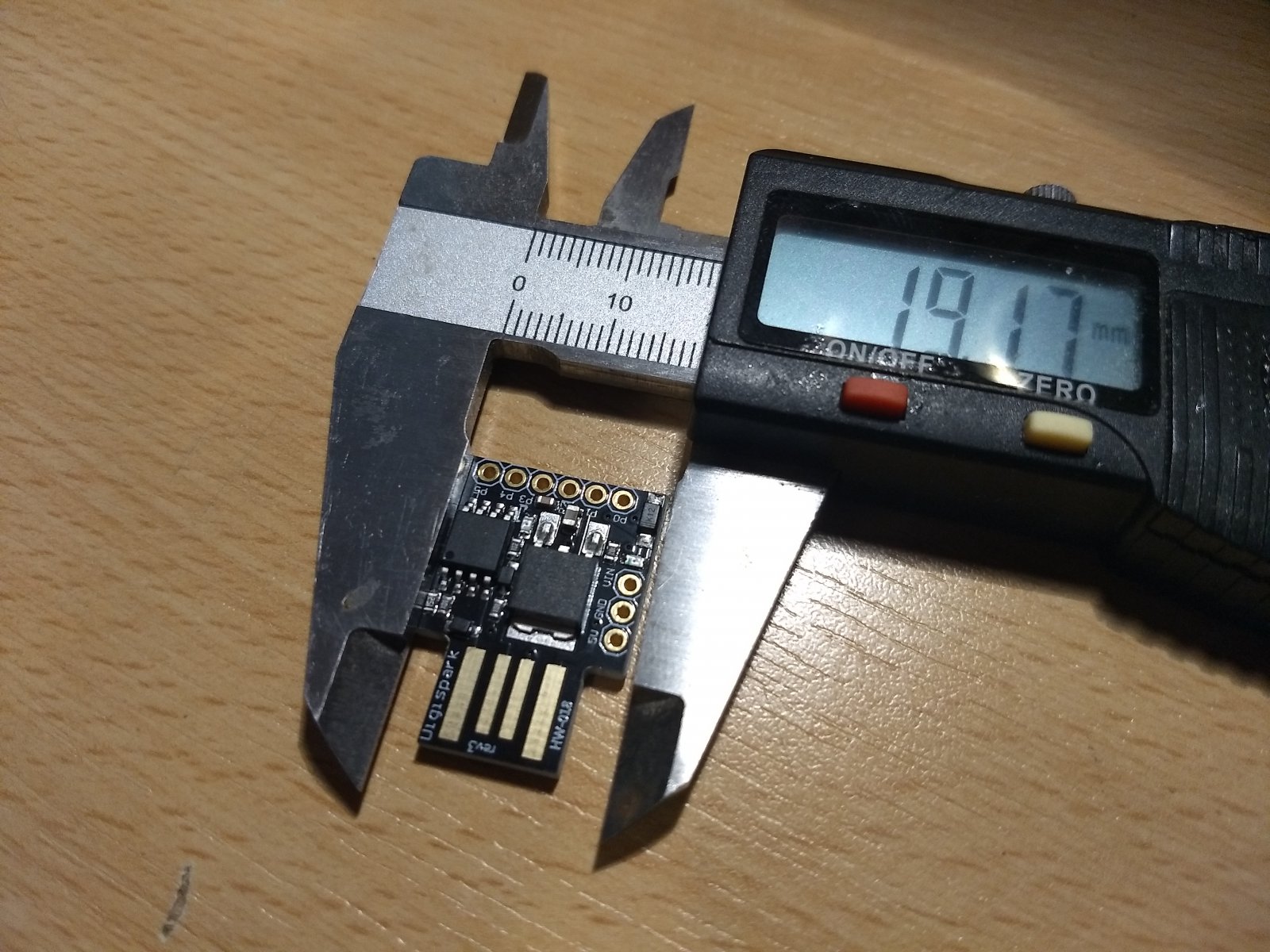

Het ATTiny85 bordje is niet alleen in afmetingen een stuk kleiner dan de Pro
Mini Strong, maar ook is het geheugen kleiner.
Door de beperkte opslag capaciteit hebben de ATTiny85 programma's minder
opties dan die voor de Pro Mini Strong (Nano, Pro Mini)



Je hebt 3 of 4 kanalen, single channel knop, throttle cut bij opstarten, vaste V-mixer op kanaal 5/6, reverse, dat is het wel zo beetje.
Oh ja een timer voor een piepje als je deze vergeet uit te zetten.

Link naar 4 kanaal draadje http://mode-zero.uk/viewtopic.php?f=27&t=687
Link naar info in PDF formaat http://mode-zero.uk/download/file.php?id=4268

Ga de 4 kanalen uitvoering gebruiken. De Kompakt heeft drie kanalen dus er eentje over. Wil de ingang gebruiken voor iets anders, waarschijnlijk voor instellen van maximale Servo uitslag of iets dergelijks.

Normaal heeft de ATTiny85 vijf poorten beschikbaar. Deze zijn als analoge of digitale poort te configureren.
Precies genoeg voor het 3 kanaal programma.
Aileron, elevator, throttle, ppm en buzzer/single channel knop. De laatste zitten gecombineerd op een poort.

Voor de 4 kanaal uitvoering mist er een poort. Maar er is een handigheidje om een 6-de poort te krijgen. Hiervoor heb je een programmeer apparaatje nodig.

Link ATTiny85 informatie http://mode-zero.uk/viewtopic.php?f=41&t=60
Link naar Fuse programmer http://mode-zero.uk/viewtopic.php?f=41&t=643

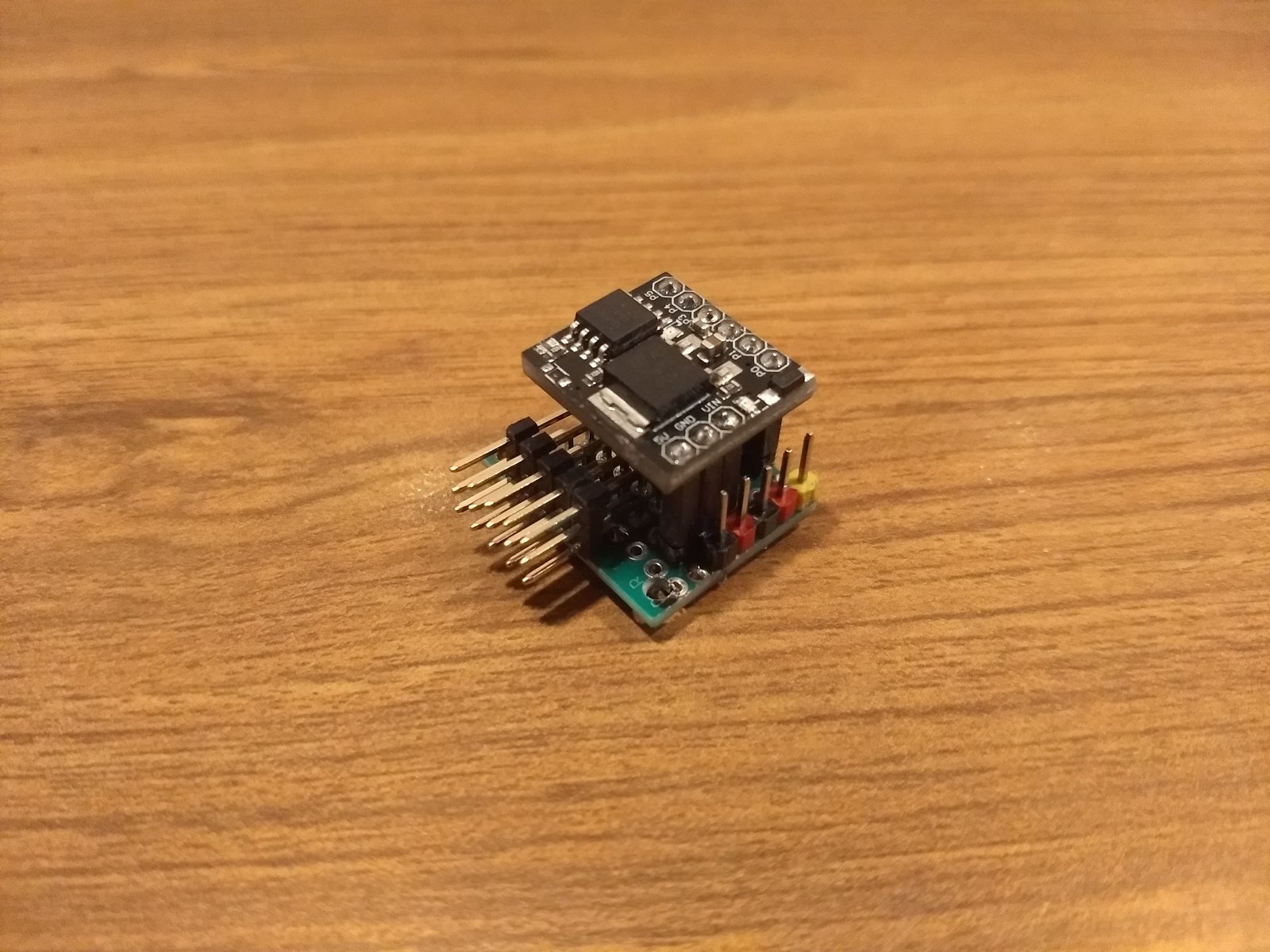

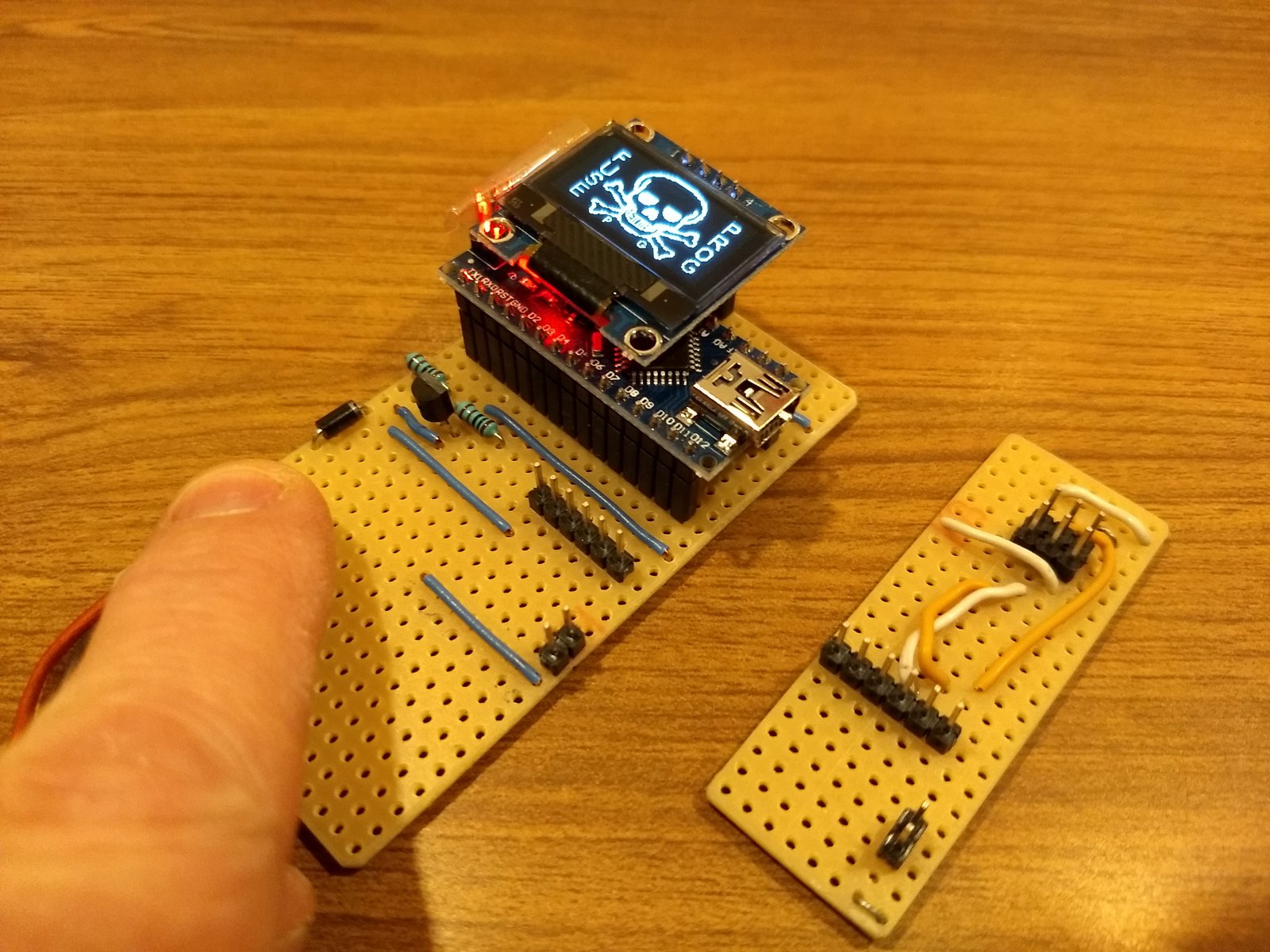

Ook een leuk projectje om te maken. Rechts een adapter voor het programmeren van de Tiny met een usbsap programmer.

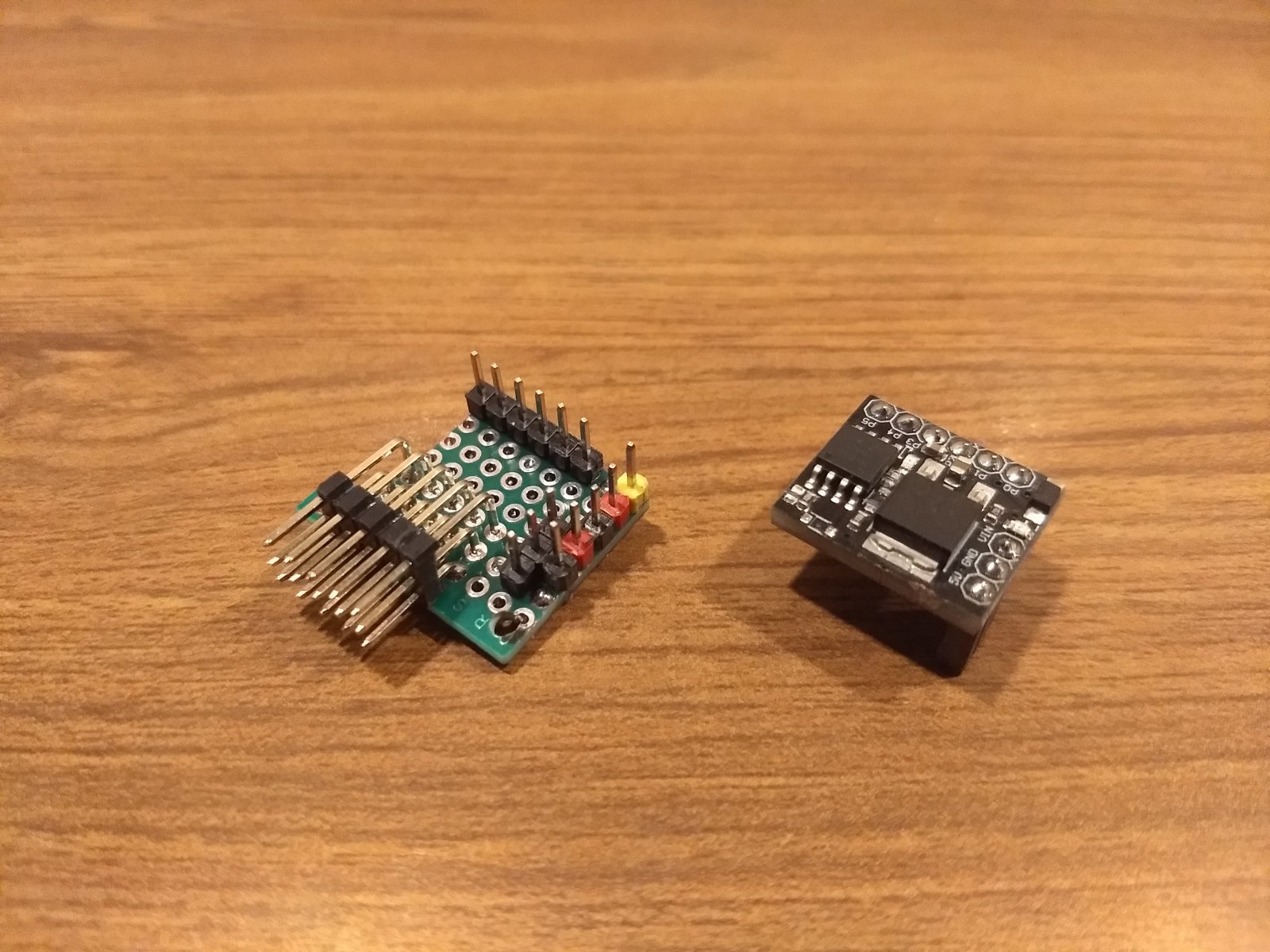

Normaal worden de uitsluitdraden direct op het Tiny bordje gesoldeerd. Niet zo handig als je wat wil spelen met verschillende programma's. Dus maar een soort adapter gemaakt.



Ondanks de adapter best compact.

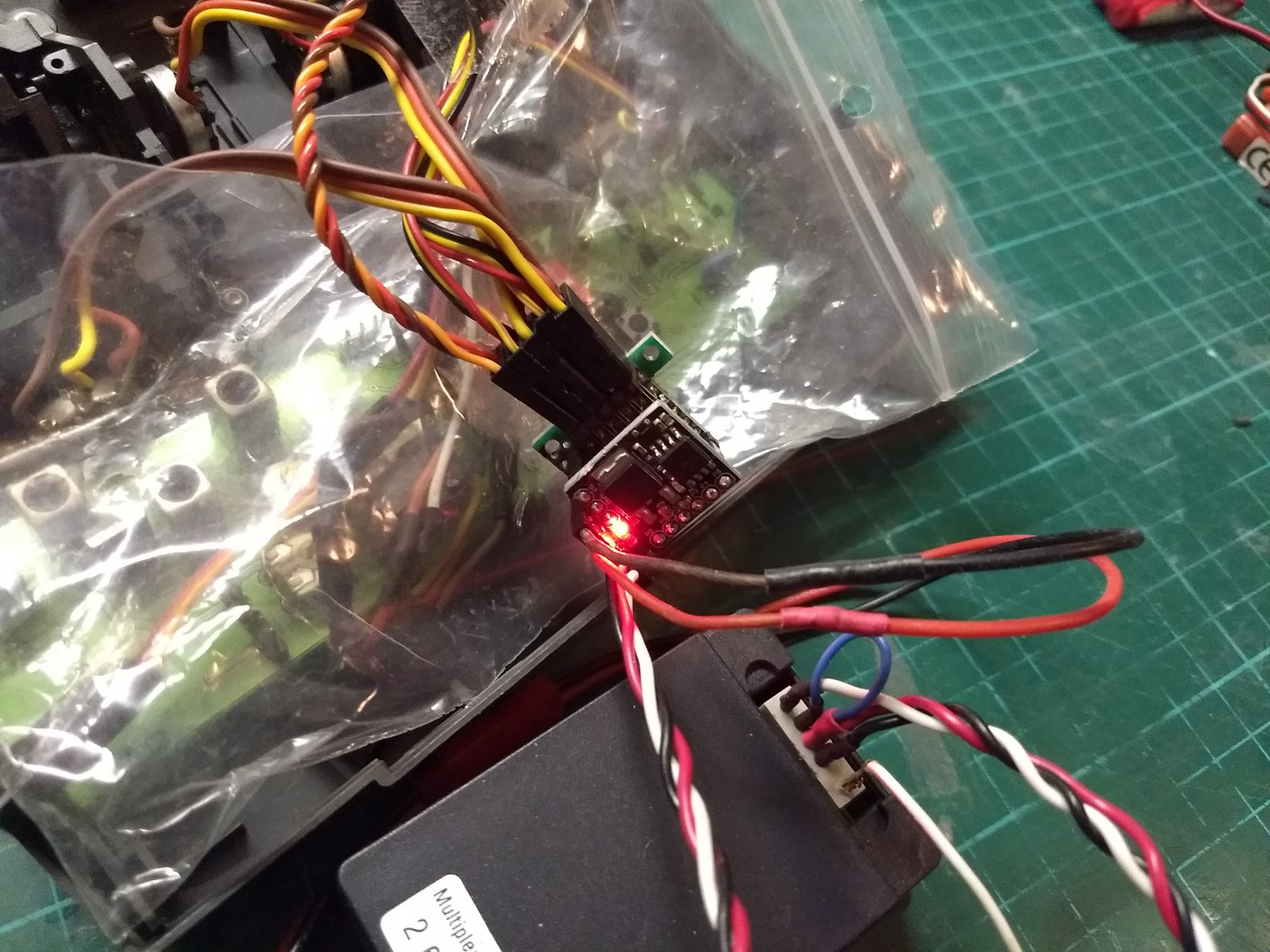

Eerst maar het standaard programma eens proberen. Bordje aangesloten op/in een oude MPX zender. Werkt perfect.
Dit keer geen 2.4GHz maar een 35MHz zend module gebruikt voor de test.


Laatst bewerkt:
Hé Frans, zelfde ”digispark” als bij mij met de geweldige hulp van Max Z. Die heeft e.e.a. geleverd en geprogrammeerd en gezorgd dat ie bij mij met een 2,4G fasst Futaba module werkt. Zoals misschien vernomen zit mijn gas kanaal achterop, met de wijsvinger te bedienen. Het kristal houdertje is bij mij de “puls” knop, d.w.z. zodra de kristal houder erop z’n kop ingezet wordt anders is ie geblokkeerd.[emoji6]


Sent from my iPad using Modelbouwforum.nl

Heren,

Ik heb begrepen van Phil Reed dat de 2,4 zendermodules steed lastiger verkrijgbaar zijn en vooral de Futaba modules, nu ben ik bezig met 2 projecten en wel een Kraft 79 en een Kraft Comandder single chanel.

Waar kopen jullie je 2,4 modules.

Gr Jan

wie1963 zei:
Heren,

Ik heb begrepen van Phil Reed dat de 2,4 zendermodules steed lastiger verkrijgbaar zijn en vooral de Futaba modules, nu ben ik bezig met 2 projecten en wel een Kraft 79 en een Kraft Comandder single chanel.

Waar kopen jullie je 2,4 modules.
Klik om te vergroten...
Ja... dat is een groeiend probleem.
Je kunt, als je voldoende ruimte hebt, een plugin module gebruiken.

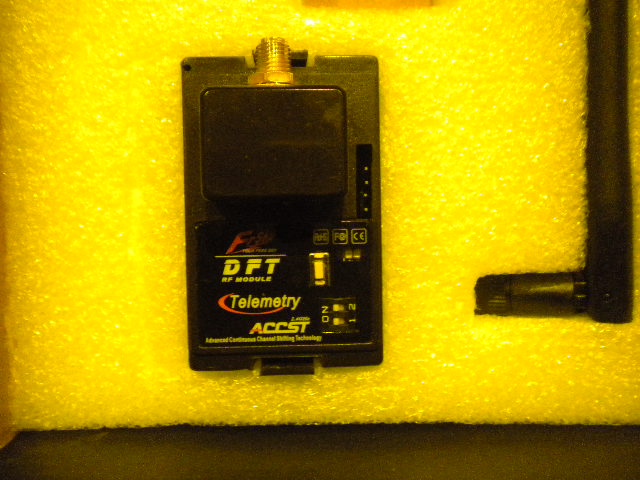

Nog wel verkrijgbaar lijken daarvan de FrSky DJT, XJT en de FlySky RM-00003.
Laatstgenoemde heeft een geïnverteerde stuurpuls nodig, maar dat is een kwestie van
een regeltje in de software veranderen.
Dat lost één van ons wel voor je op.
Wat betreft compatibiliteit, bij ontvangers werkt alleen een module met hetzelfde systeem.
Futaba wordt al niet meer gemaakt, net als volgens mij, Multiplex, FrSky D8 protocol, Spectrum en ga zo maar door.
O ja, het is Phil Green....:D

De Jeti module Duplex TU2 EX is normaal verkrijgbaar. Is wel duurder dan FrSky module, iets meer dan € 100,-. Je hebt ook Jeti ontvangers nodig.De 6 kanalen Duplex Rex6 kost € 70,- en een drie kanalen Duplex Rex3 € 65,

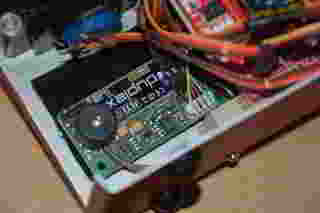

De TU2 module werkt prima en is ingebouwd in m'n omgebouwde PolyProp zender met de software van Phil Green.

http://www.jetimodel.com/en/katalog/Duplex-2-4-EX/@produkt/Duplex-TU2-EX/
http://www.jetimodel.com/en/katalog/Duplex-2-4-EX/Receivers-EX/@produkt/Duplex-REX6/
http://www.jetimodel.com/en/katalog/Duplex-2-4-EX/Receivers-EX/@produkt/Duplex-REX3/


Laatst bewerkt:
Frans Bal zei:
Een Futaba ombouw module is er ook nog.
TM-24. Kost 125 euro.

https://www.der-schweighofer.net/HF-Modul-FUTABA-2.4GHz-T-FHSS-F-Serie-a217979
Klik om te vergroten...
Maar dat is geen FASST module en dat is toch de Futaba 2,4 standaard zoals die bij ons voornamelijk in gebruik is.
Ze zijn er wel: TM-7 maar dan betaal je ook meteen de hoofdprijs, wat ik ook van alle andere boven de € 30.- vind.... Meer materiaal zit er niet in, zeker niet wat de prijsverschillen rechtvaardigt.

Probleem met de door mij genoemde FlySky is dat als je hem zelf importeert, je geen CE hebt en dat je hem niet bij de Nederlandse dealers vindt.
Anders stapte ik subiet over...

Frans Bal zei:
Jan,
Zoek je een bepaalde module, futaba bijvoorbeeld?
Klik om te vergroten...

Frans eigelijk maakt het mij niet zo uit, ik vlieg zelf met Futaba en Jeti.

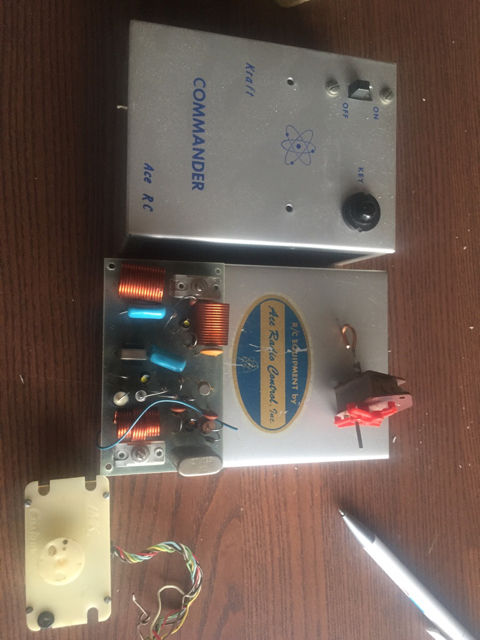

Ik ben 2 zenders aan het ombouwen, en zoek voor de puls singel channel zender een simpel betaalbaar modul wat ook makkelijk in te bouwen is, voor deze zender koop ik bij Phil een encoderprintje.
Voor de Kraft 79 4 kanaal zender wil ik het Jeti zender printje gebruiken in combinatie met een arduino printje, met deze zender wil ik wat meer modelen vliegen,
