dwars doorsnede HMS VICTORY

[bocdan]

gewoon beginnen Adrie, ik kon het ook niet laten.



[pietsan]

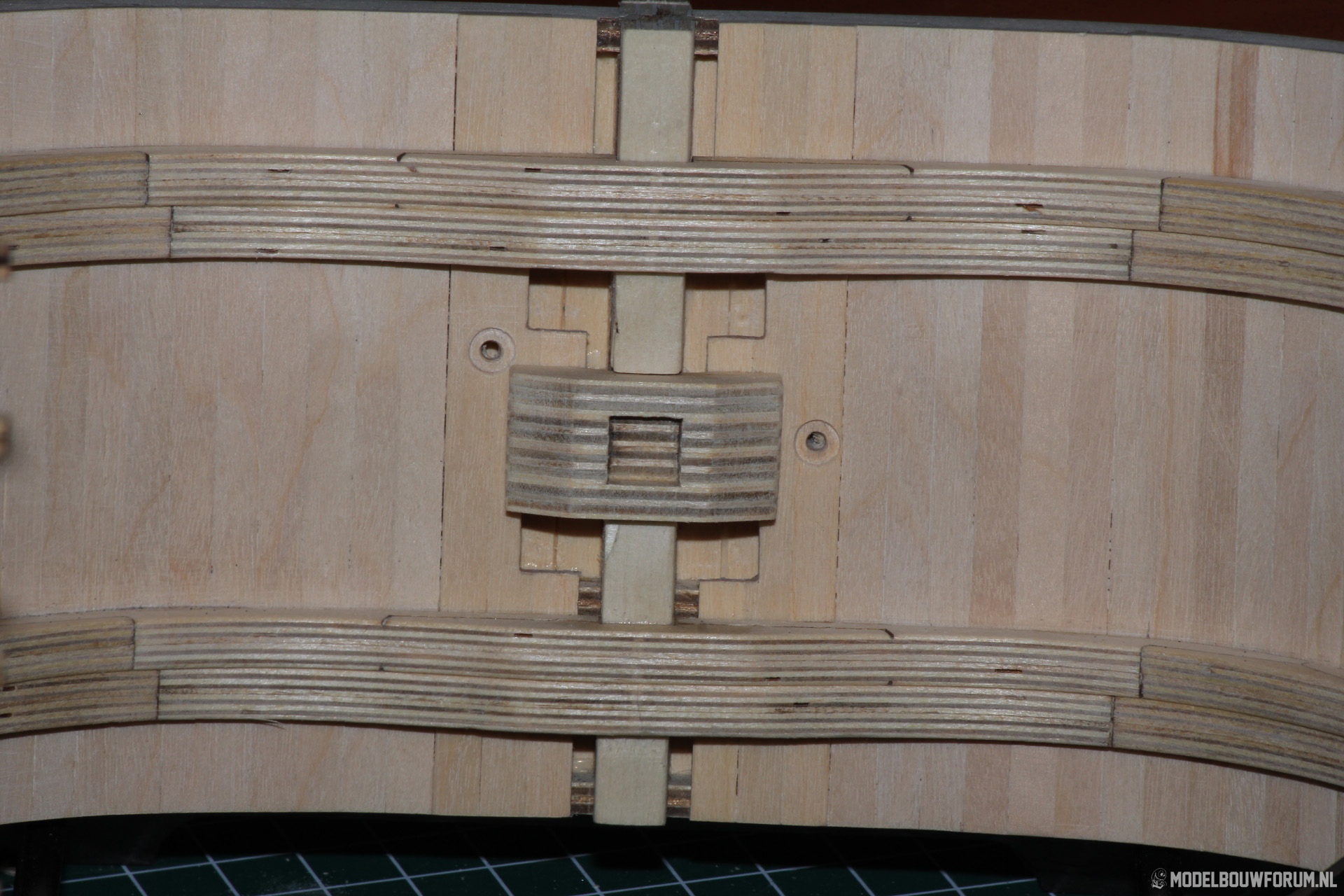

pompgaten

Vanmorgen de openingen (gaten) voor de pompen uitgesneden. Hiervoor zijn sjabloontjes die je kan uitknippen of overtrekken. En tevens de mastvoet in het model gelijmt.
Ik ga nu verder met het afwerken van de spleten naast het zaathout en de pompput fineren.



[pietsan]

totaalplaatje van het model op dit moment.



[Ton1937]

Dat is wel wat anders dan een hele boot
Ziet er al weer goed uit. gr Ton



[a3seidel]

totaalplaatje van het model op dit moment.

Hoi Pietsan,

Zou je bij een volgende totaaloverzichtsafbeelding er eens jouw schuifmaat erbij
willen leggen, dan kun je even goed relativeren hoe groot het model eigenlijk is.


gr. A3



[Germt]

Ziet er weer érg strak uit hoor Piet



[TIMBERWOLF]

de myne is 21 cm breed 9 cm diep en met poot 24 cm hoog.

heel mooi gemaakt piet , je schiet snel op , heb je alle onderdelen al tot nr 136.

grt timberwolf



[pietsan]

maat doorsnede

Ik heb (speciaal voor Adri) een foto gemaakt met de doorsnede naast de Victory. De Victory meet van puntje boegspriet tot de spiegel 125 cm. dus heb je een idee hoe groot de doorsnede is.



[pietsan]

Beits

inmiddels het 1e gedeelte in de eikenbeits gezet. En het zaathout afgewerkt met schuine randjes.



[a3seidel]

Ik heb een foto gemaakt met de doorsnede naast de Victory.

Wat een plaatje piet het ene nog mooier dan de andere, bedankt

A3



[pietsan]

Fineren pompput

Gisteren begonnen met het fineren van de pompput. Ik heb blindelings de bouwwijze van DeA. gevolgd en de pompput eerst in het model gelijmt. Dit doen ze om zo een naadloze aansluiting te krijgen van de onderste plankjes. Maar achteraf was het misschien beter geweest om de put nog niet vast te lijmen zodat je makkelijker overal bij kunt.



[pietsan]

deur pompput

Het deurtje van de pompput heb ik anders gemaakt als de bouwbeschrijving van DeA. Verder zijn de bijde zijkanten en de open achterkant gefineert.


de eiken kleur van het onderste laadruim is in werkelijkheid wat lichter, de witbalans van de camera stond niet goed.



[TIMBERWOLF]

heel mooi gemaakt pietsan,!

grt timberwolf



[pietsan]

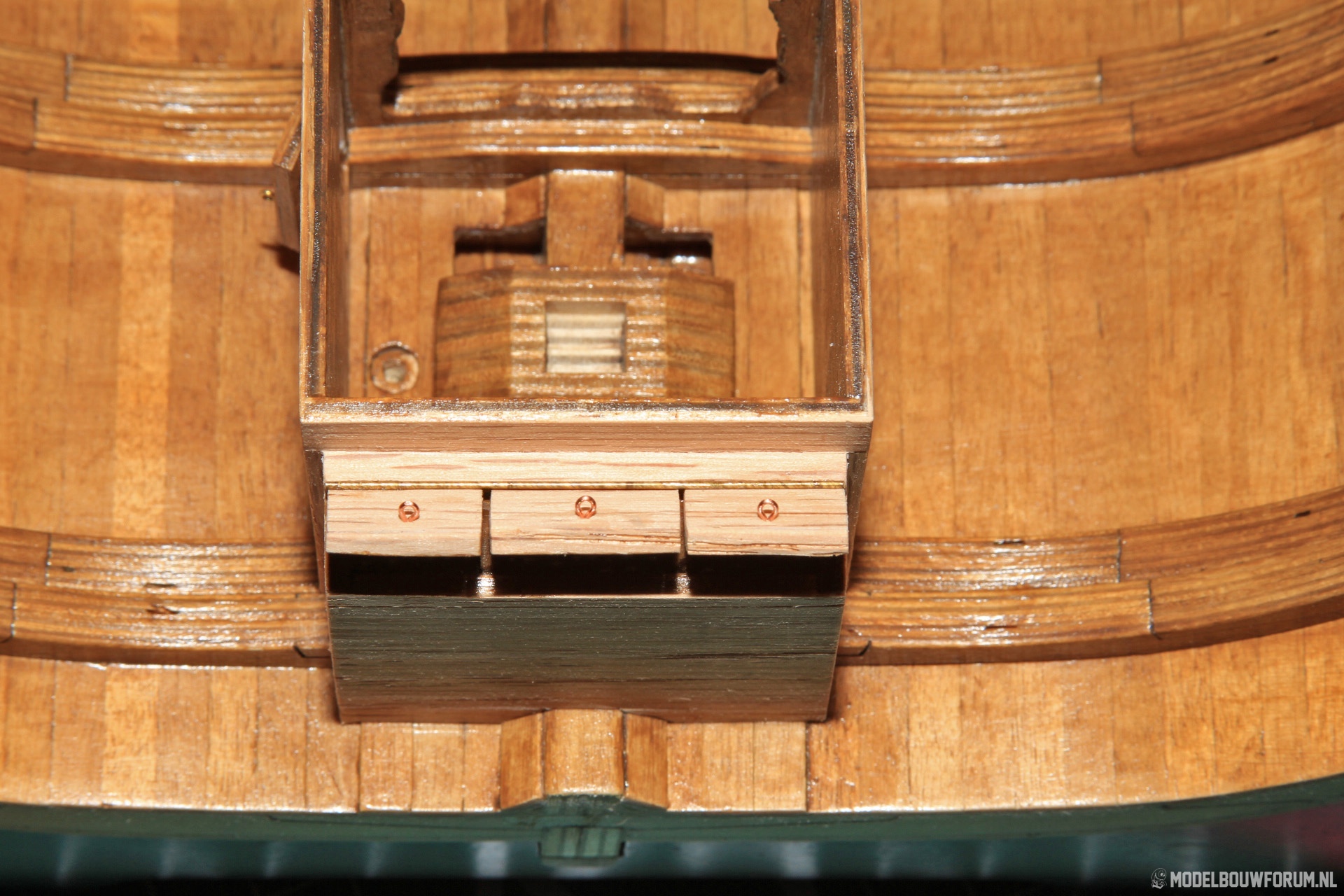

kogelmagazijn

Ook hier ben ik afgeweken van de bouwwijze van DeA. omdat de geleverde scharnieren in mijn ogen te groot zijn en niet in verhouding staan tot de deksels. Ik heb kleine ringetjes aangebracht als handvaten en een piano scharnier gesuggereerd middels een stukje rond messing van 0,5 mm.



[pietsan]

Afgewerkte pompput

De pompput is klaar, ik ga het geheel als het goed droog is voorzien van een matte laklaag.



[eagter]

Ziet er strak uit en mooie oplossing voor het pianoscharnier. Die hou ik in gedachten. Het is bijna jammer dat bij de fineer de nerf meer gaat overheersen dan de plankverdeling zelf. Aan de andere kant, bij de gebeitste onderdelen zie je ze weer beter.



[pietsan]

Het is bijna jammer dat bij de fineer de nerf meer gaat overheersen dan de plankverdeling zelf. .

Dat is wel een beetje de bedoeling van het fineren. Het staat nu in de lak en dat maakt het wel nog mooier!



[TIMBERWOLF]

hoi, heel mooi.

in deel 133 , als je het midden tussen de roosters beplank , ik had dat ook gedaan , maar brak toen ik de gaten boorde.

ik heb het vervangen door een stukje triplex , is nu heel stevig .

dus weet je nu van te vooren .dat het zwak kan zyn.,omdat het door niks gedragen wordt als het geboord is.


grt timberwolf



[TIMBERWOLF]

hoi, ik boorde net en kwam erachter dat de 2 kleine gaten voor de pomp , by my meer naar binnen moet boren anders kom ik in de muur/balk terecht.

grt timberwolf



[a3seidel]

in deel 133 , als je het midden tussen de roosters beplank ,

Heb je die dan ook weer gefineerd om de structuur van de dekplanken te herstellen? anders kijk je tegen een stuk triplex aan, toch ??

A3
