Weer een stapje verder.
Ben sinds een paar dagen bezig met de opbouw, nu is dat makkelijker meten en uitlijnen dan wanneer de verschansing op de romp zit.
In de tekeningen zit helaas een fout die door het vergroten van 1:50 naar 1:25 simpelweg 2 x vergroot werd.
Kortgezegd is de rechterzijde van de opbouw breder getekend vanuit de hartlijn dan de linkerzijde in het voor- en achteraanzicht. Het bovenaanzicht klopte wel.
Resultaat was dat de eerste versie voor geen kant klopte. Pas na een avondje stoeien en alles nameten kwam ik er achter waar de fout zat.
Ik kon echter wel weer helemaal opnieuw beginnen.
Al doende leert men en aangezien dit de eerste keer is dat ik geheel vanaf tekening bouw heb ik tot nu toe al heel wat geleerd
Om de ronding aan de voorzijde er mooi in te krijgen heb ik deze gemaakt van plexiglas, gedraaid op 24 mm doorsnede met aan de voorzijde en aan de zijkant een sponning van 2 mm diep om de wanden in op te nemen.
De opbouw wordt gemaakt van 2 mm polystyreen. Om hier wat stabiliteit in te houden heb ik aan de binnenzijde PS ribben gelijmd van 5 x 10 mm doorsnede.
Alle ramen en deuropneningen die ik werkend wil maken zijn er met de frees uitgefreesd.
De openingen voor de trappen zijn 1,7 mm diep ingefreesd. Als alles recht en haaks verlijmd zit kan ik de opening aan de voorzijde doorsnijden met een hobbymesje.
Hieronder het resultaat tot nu toe. Morgen weer verder.

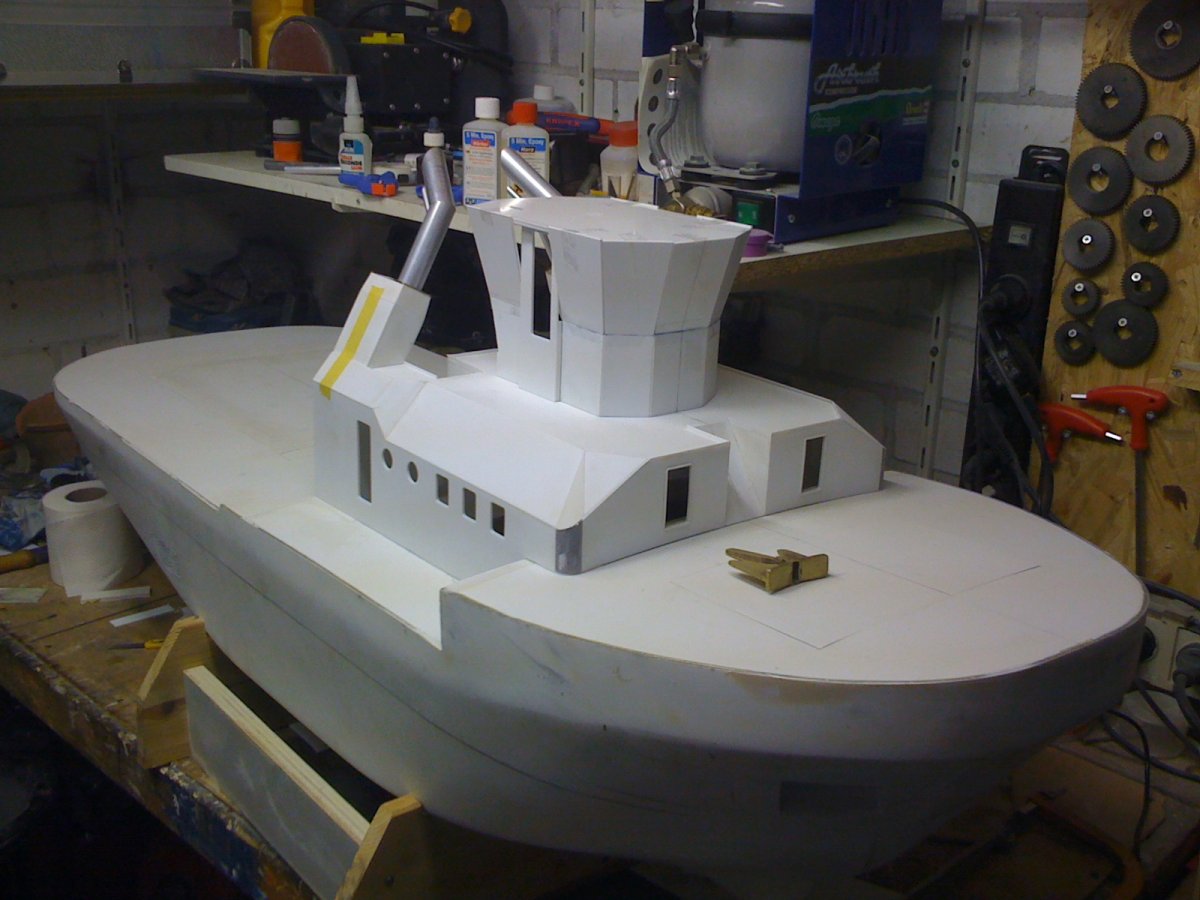

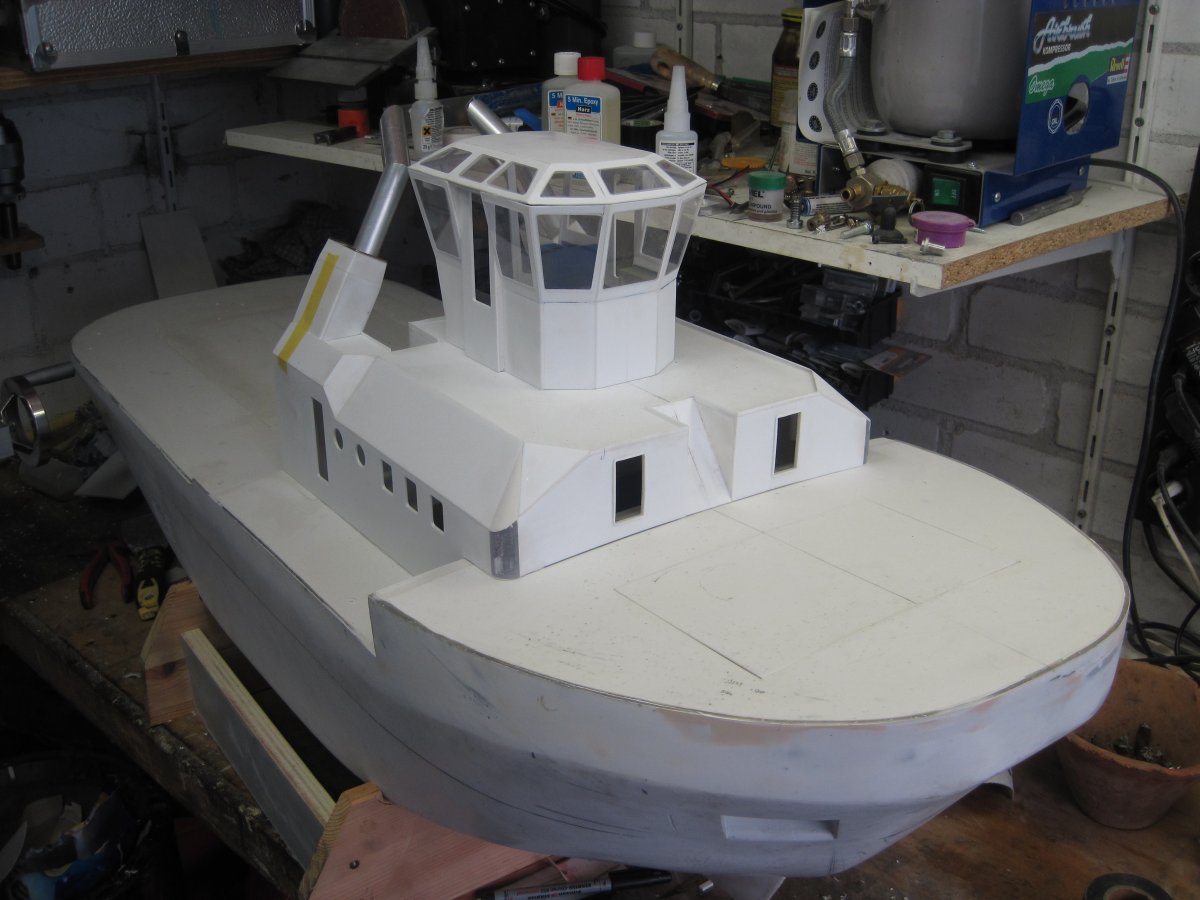

Totaaloverzicht

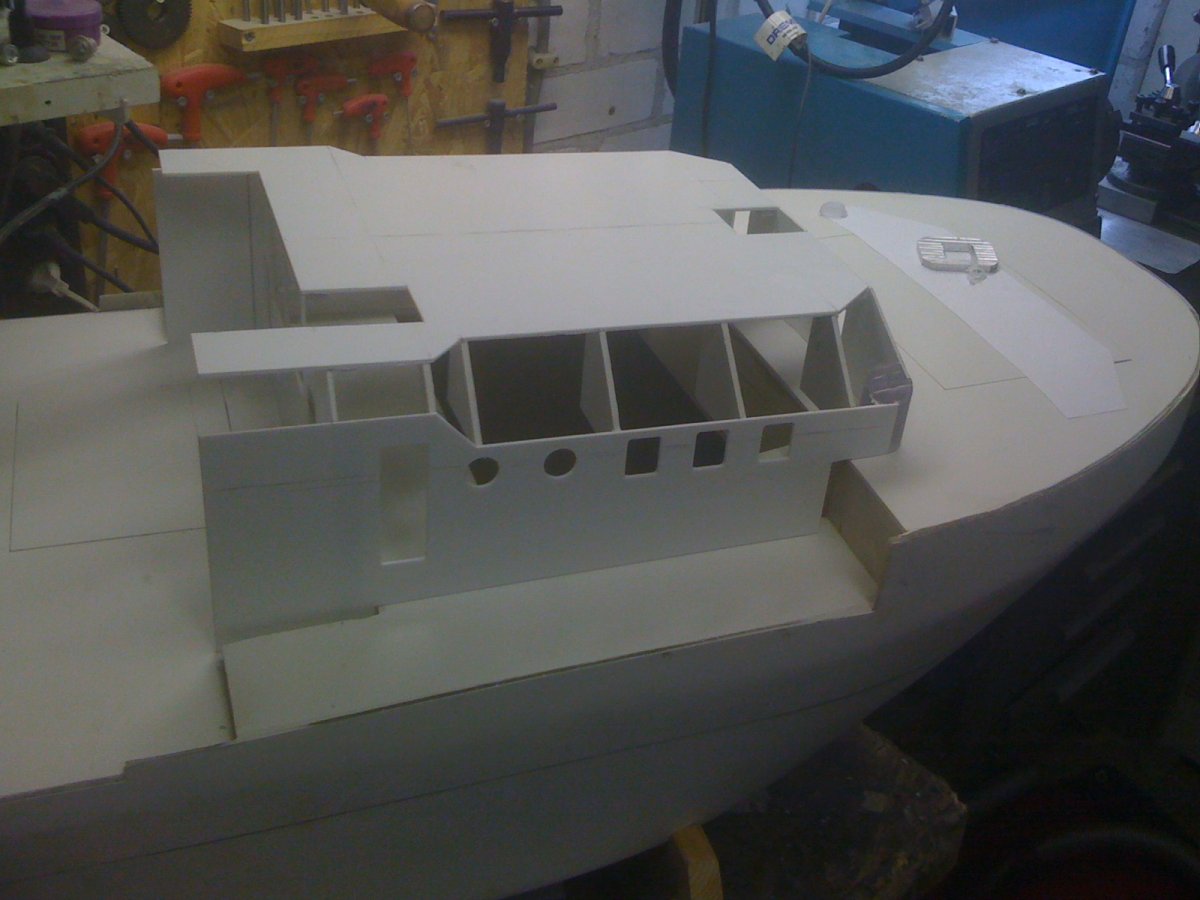

de uiitgefreesde ramen en deuren

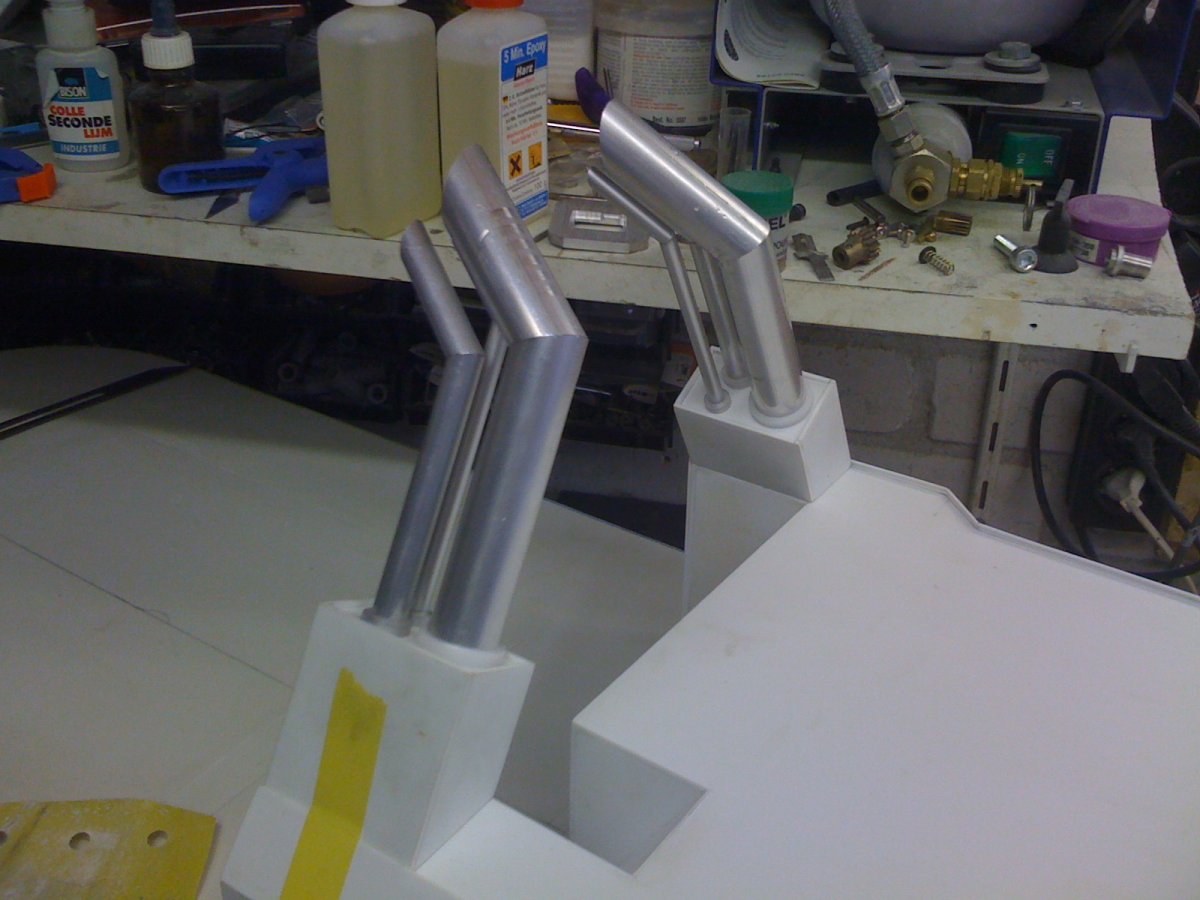

De achterzijde
het detail van de ronding gemaakt in plexiglas
De bovenkant heb ik grof in de vorm gemaakt met de dremel, de rest is ouderwets handwerk.
