Bouw Liebherr telescoopkraan LTM 11200-9.1 schaal 1:16
- Topicstarter Leo Broers
- Startdatum
P Voogt
Vriend van modelbouwforum.nl
Heel netjes, Leo. Alsof je in de werkplaats van Liebherr een rondleiding hebt. Soms valt de schaal geheel niet op.Bertus, Johannes, Marceline en Charlotte dank je voor de complimenten
Alle leuk aanklikkers ook weer bedankt voor de belangstelling voor mijn project.
We gaan weer verder met de kraancabine.
Bekijk bijlage 563756

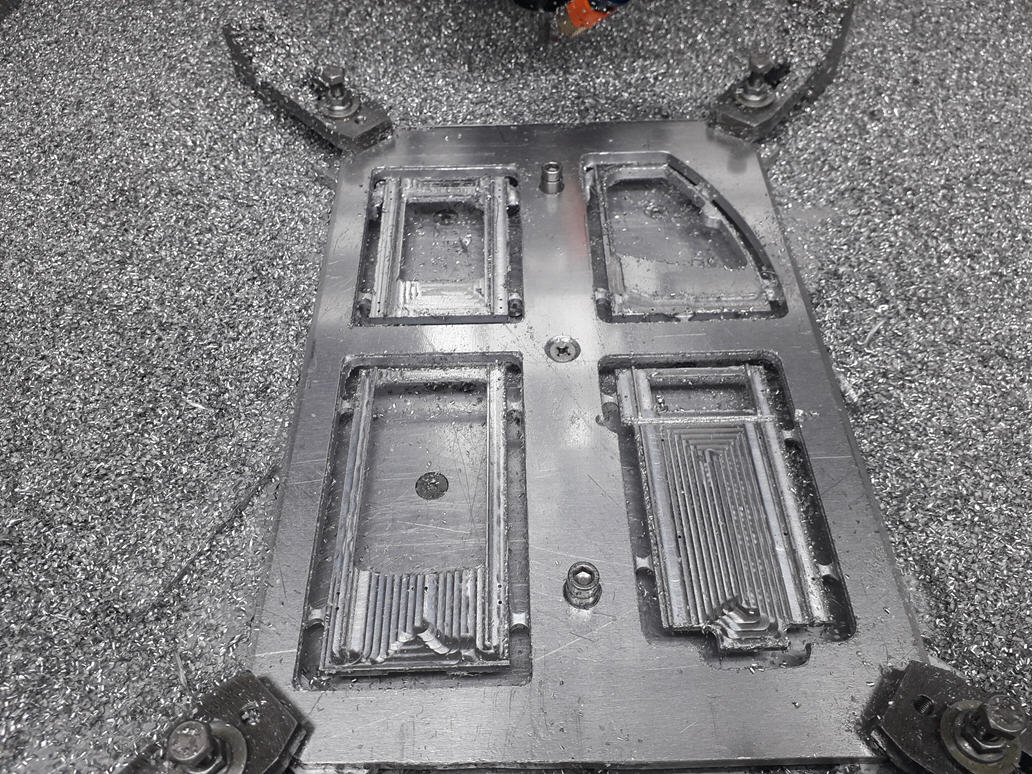

Deze onderdelen worden ook weer tweezijdig uit een plaat aluminium gefreesd van 6mm dik, en hier is de buitenzijde gereed.
Bekijk bijlage 563757
Hier is de binnenzijde gereed en zit nog met tabs vast in de plaat, ruim 4,5 uur freeswerk voor de machine.
Bekijk bijlage 563758

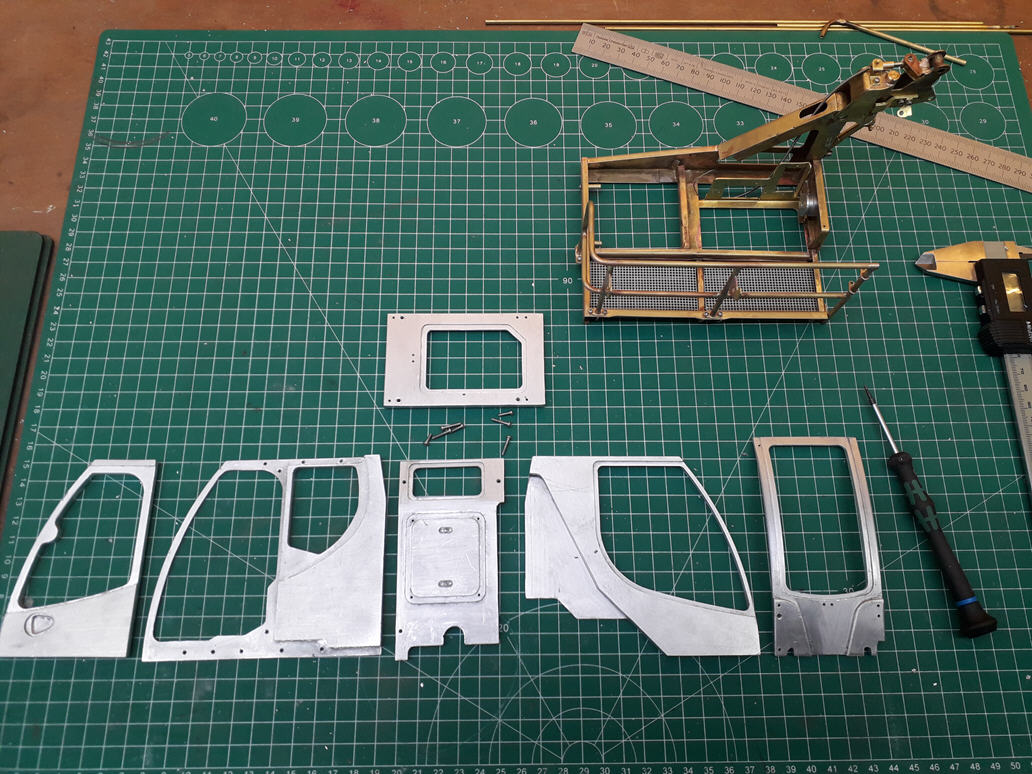

Alle onderdelen gereed om de cabine te kunnen samenstellen.
Bekijk bijlage 563759
En zo ziet de cabine eruit in elkaar gezet.
Bekijk bijlage 563760

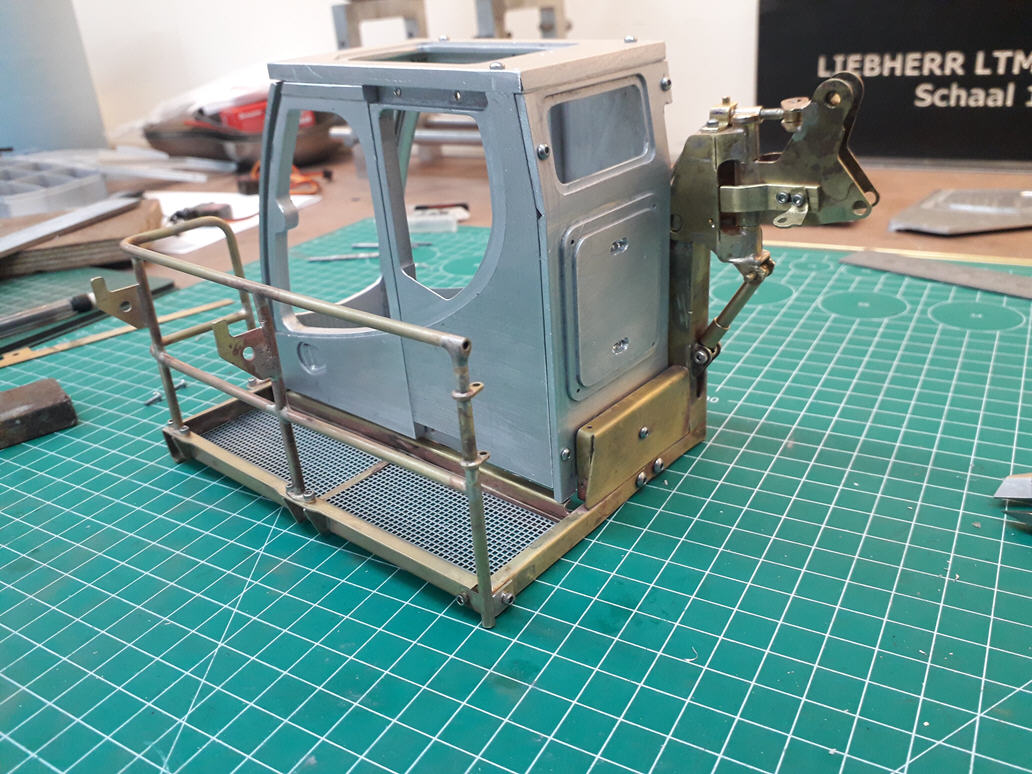

Er zijn nog wel onderdelen die nog nabewerkt moeten worden, zoals bijvoorbeeld het dak.
Bekijk bijlage 563761

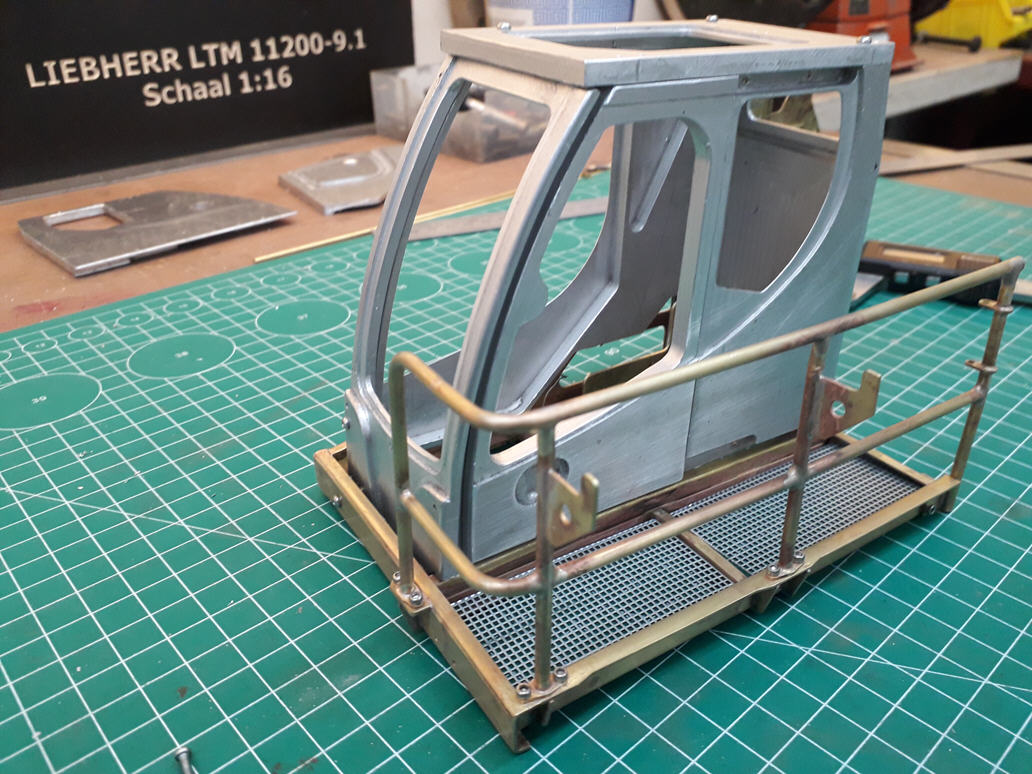

De cabine op drie punten in het frame vastgezet, maar zo gemaakt dat de hele cabine eraf gepakt kan worden
Bekijk bijlage 563762

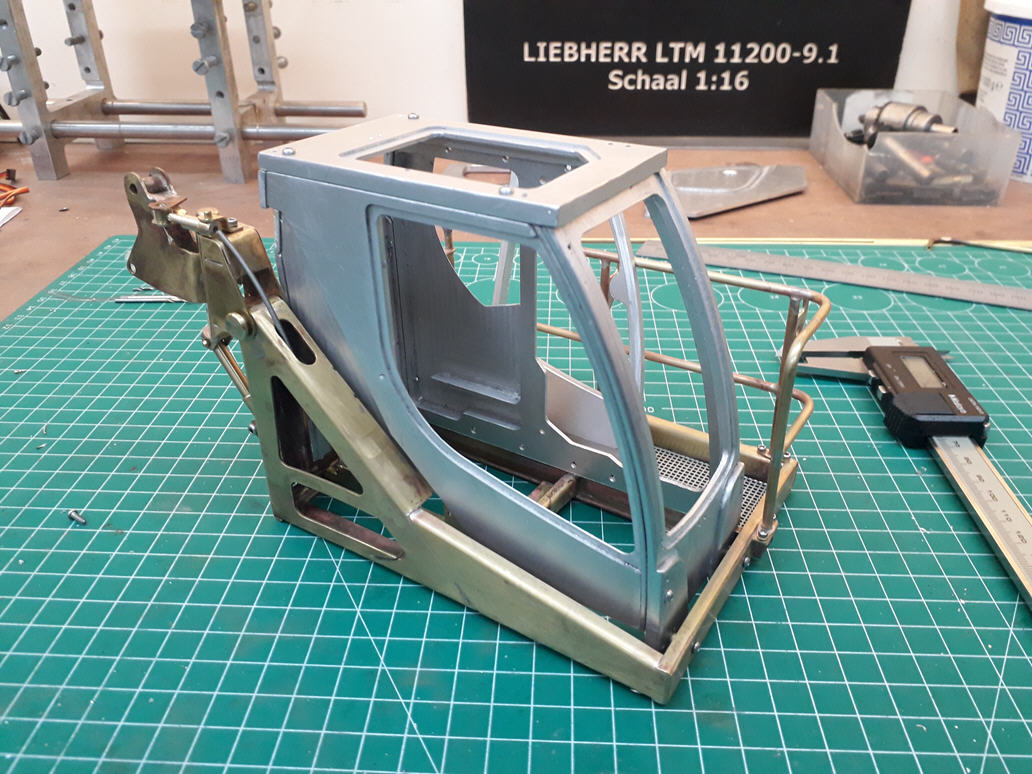

Over de schuifdeur ben ik er nog niet helemaal uit ,of ik deze vastzet, of uitneembaar maak.
Bekijk bijlage 563763

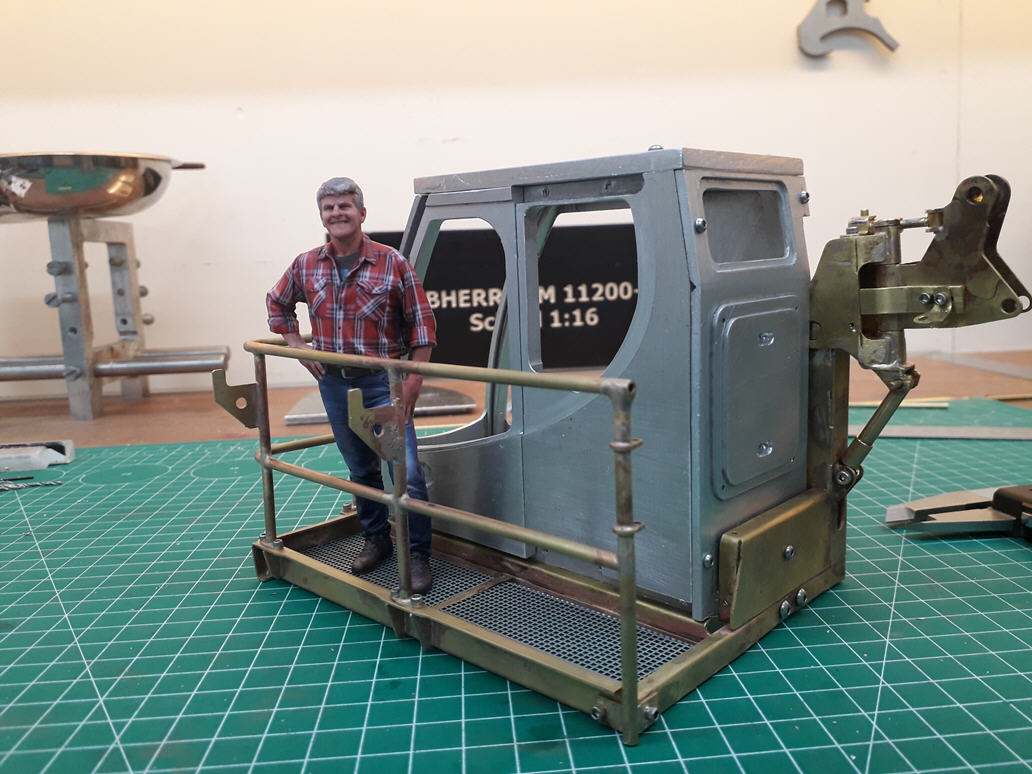

Nog een heel klusje om de hele cabine in deze vorm te maken, rekening houdend met alle aandrijvingen en bewegingen.
Bekijk bijlage 563764

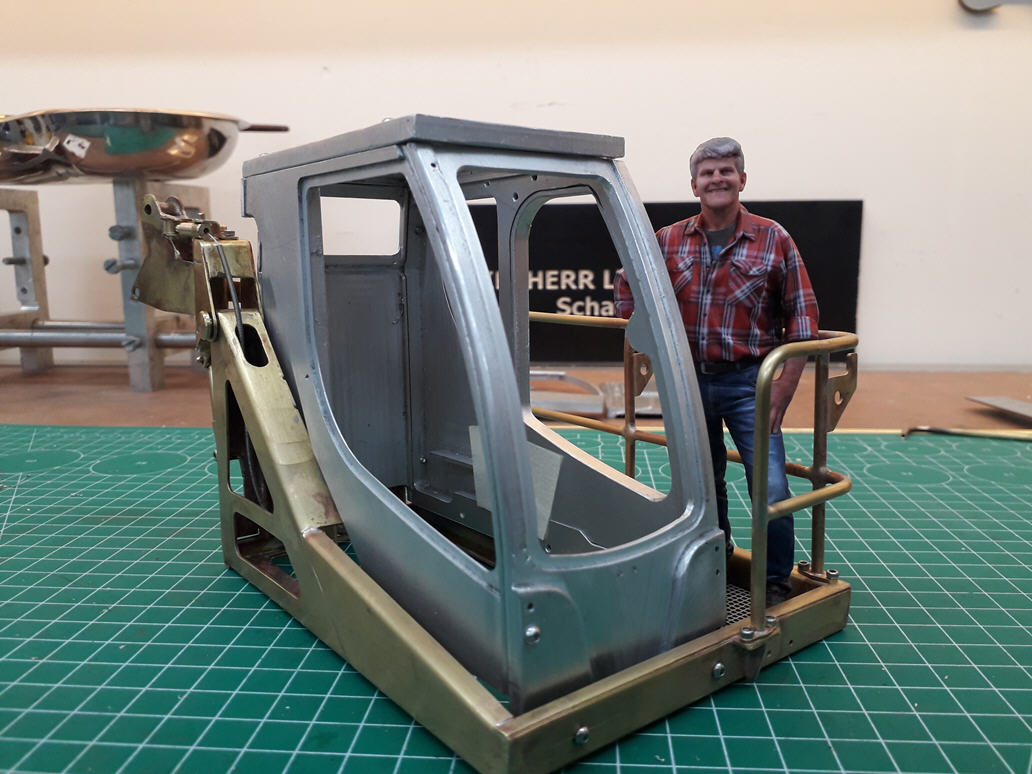

De opzichter kwam ook nog even kijken, en hij was zeer te spreken over het resultaat.
Bekijk bijlage 563765
Op de cabinestoel zal hij nog even moeten wachten, die is nog in de ontwerpfase.
Wordt vervolgd
Groet Leo.
Gr. Peter
Jolie, Bert, Marceline, Charlotte, Johannes, Fixit en Peter, dank je voor de complimenten.
Peter, de echte details moeten er nog opkomen maar tot nu toe zeer tevreden hoe het geslaagd is. ik heb nog even naar de details van je Pocher Ducati bouwpakket gekeken, dat is echt over de top aan details, prachtig om te zien.
Ik heb voor de liefhebbers nog een filmpje op You Tube gezet, die genomen is op de open dag van het Horizon College.
https://youtu.be/pu9aHi7DhDo
Groet Leo.
Peter, de echte details moeten er nog opkomen maar tot nu toe zeer tevreden hoe het geslaagd is. ik heb nog even naar de details van je Pocher Ducati bouwpakket gekeken, dat is echt over de top aan details, prachtig om te zien.
Ik heb voor de liefhebbers nog een filmpje op You Tube gezet, die genomen is op de open dag van het Horizon College.
https://youtu.be/pu9aHi7DhDo
Groet Leo.
Laatst bewerkt:
Nou... als we de 1:1-Leo meetellen zijn het er zelfs drie
maar de zittende is officieel de machinist, t.z.t
Hello, I have been following this project for quite some time now. What a wonderful piece of precision engineering. This dedication to detail is by far the most advanced I have witnessed so far. Best of luck and hope to see the crane some day in EDE. Best regards, Rainer, Berlin/Duitsland
Marceline, dat zie je goed en zoals jolie al vermelde heb ik een broer als opzichter en een broer die zijn hijspapieren heeft, en die mag straks de kraan besturen
Jolie dank je voor de uitleg.
Dear Rainer, thank you for the nice words and compliments. It would be a great honor if you visited Ede to see my project.
Van de week alleen maar kleine verbeteringen aan de cabine en de arm gedaan, weinig foto waardig.
Maar als pleister op de wonde, heb ik een fotosessie gemaakt van de cabine aan de kraanarm.
Bij de 1:1 kraan is dit de laagste stand van de cabine zodat de machinist eenvoudig kan in- en uitstappen.
De cabine aan de cabinearm gemonteerd, om deze laagste stand te halen de hefcilinder even losgekoppeld.
Hierbij een plaatje van 1:1 cabine voor de vergelijking.
Weer eens een plaatje van de complete kraan.
Even een helikopter view.
Zo heb je weer een beetje een beeld van het geheel.
Ik wens jullie prettige Kerstdagen en gezellig samen zijn.
Groet Leo
Jolie dank je voor de uitleg.
Dear Rainer, thank you for the nice words and compliments. It would be a great honor if you visited Ede to see my project.
Van de week alleen maar kleine verbeteringen aan de cabine en de arm gedaan, weinig foto waardig.
Maar als pleister op de wonde, heb ik een fotosessie gemaakt van de cabine aan de kraanarm.
Bij de 1:1 kraan is dit de laagste stand van de cabine zodat de machinist eenvoudig kan in- en uitstappen.
De cabine aan de cabinearm gemonteerd, om deze laagste stand te halen de hefcilinder even losgekoppeld.
Hierbij een plaatje van 1:1 cabine voor de vergelijking.
Weer eens een plaatje van de complete kraan.
Even een helikopter view.
Zo heb je weer een beetje een beeld van het geheel.
Ik wens jullie prettige Kerstdagen en gezellig samen zijn.
Groet Leo
Laatst bewerkt:
Fijne feestdagen gewenst en een gezond en gelukkig Nieuwjaar!!
Johannes, Charlotte, Hcs-vliss, Marceline, Jolie en Peter dank je voor de reactie en de complimenten.
Alle Leuk aanklikkers ook weer bedankt voor de reactie en het volgen van mijn project.
Verder met de cabine en het platform.
Met de vele feestdagen niet zoveel gedaan aan het project, maar weel het poortje en nog een leuning aangebracht aan het hekwerk.
Het poortje is iets anders uit gevoerd dan de 1:1 maar dat maakt voor de functie niet uit.
Alleen de trap moet ik nog maken, dat moet een schaartrap worden.
De stoel voor de machinist van styreen gemaakt, of het de definitieve stoel is weet ik nog niet, met styreen werken is niet mijn specialiteit.
Voorlopig kan mijn tweede broer mooi even oefenen, de stoel moet nog bedieningshendels krijgen.
Als je de machinist zo bekijkt is de cabine nog redelijk groot.
Ruim zicht naar alle kanten.
Hierbij nog een vergelijkbare foto, in 2019 genomen bij Van Marwijk in Zoeterwoude.
Toevallig heeft de machinist hetzelfde overhemd aan.
Wordt vervolgd.
Voor iedereen een prettige jaarwisseling en een goed begin voor 2024 met een goede gezondheid.
Groet Leo.
Alle Leuk aanklikkers ook weer bedankt voor de reactie en het volgen van mijn project.
Verder met de cabine en het platform.
Met de vele feestdagen niet zoveel gedaan aan het project, maar weel het poortje en nog een leuning aangebracht aan het hekwerk.
Het poortje is iets anders uit gevoerd dan de 1:1 maar dat maakt voor de functie niet uit.
Alleen de trap moet ik nog maken, dat moet een schaartrap worden.
De stoel voor de machinist van styreen gemaakt, of het de definitieve stoel is weet ik nog niet, met styreen werken is niet mijn specialiteit.
Voorlopig kan mijn tweede broer mooi even oefenen, de stoel moet nog bedieningshendels krijgen.
Als je de machinist zo bekijkt is de cabine nog redelijk groot.
Ruim zicht naar alle kanten.
Hierbij nog een vergelijkbare foto, in 2019 genomen bij Van Marwijk in Zoeterwoude.
Toevallig heeft de machinist hetzelfde overhemd aan.
Wordt vervolgd.
Voor iedereen een prettige jaarwisseling en een goed begin voor 2024 met een goede gezondheid.
Groet Leo.
