Tamiya volvo fh 16 750 manitex kraan

Hallo Bertus,

Dit wordt een hele dikke kraan !
Smiley 2 Dikke duimen - TOP KLEIN.jpg SMILEY APPLAUS KLEIN.gif

Heb je het lage Volvo dak zelf gemaakt ?, of kant en klaar gekocht !
Jou kennende zelf gemaakt.

Update,

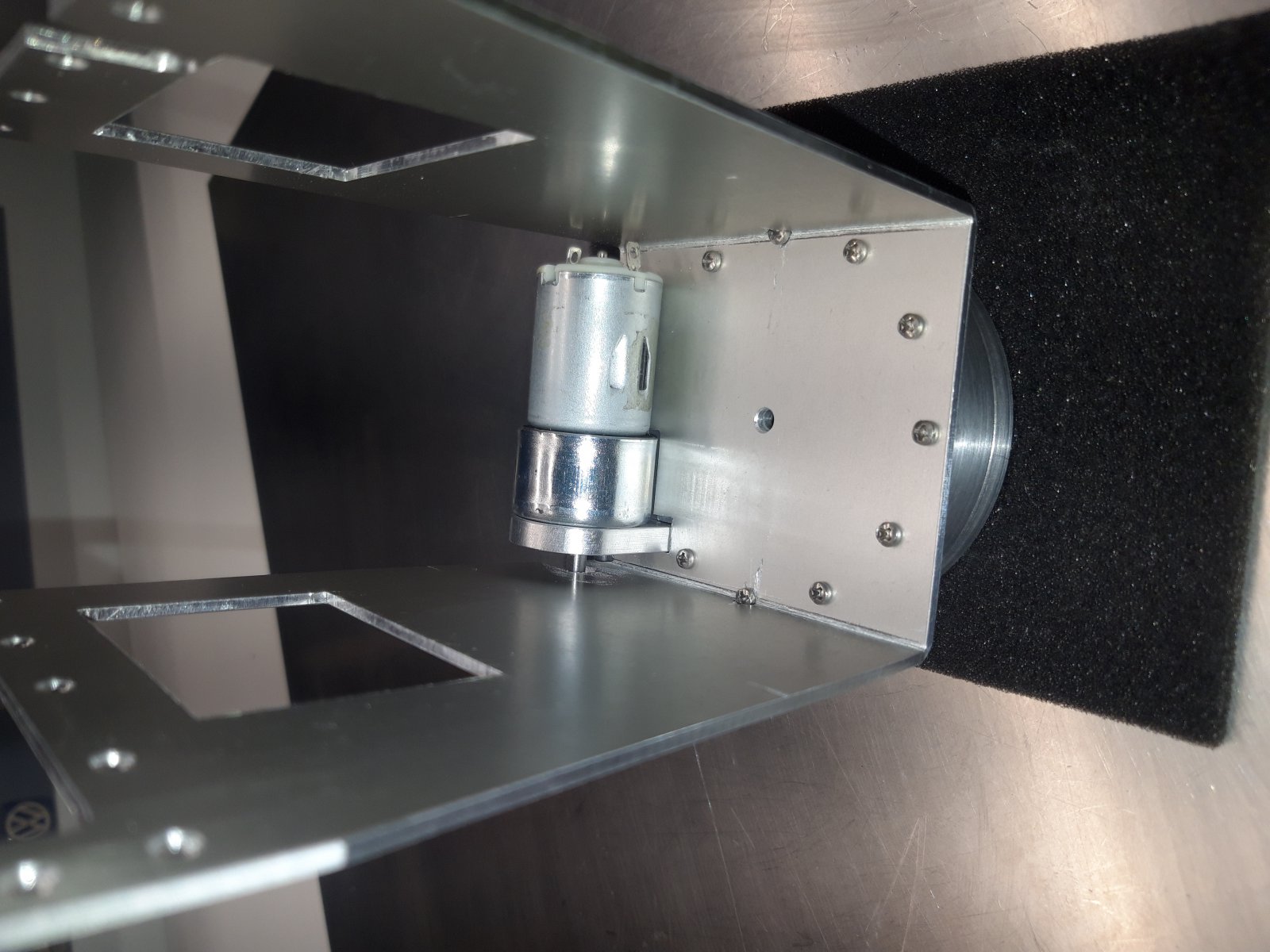

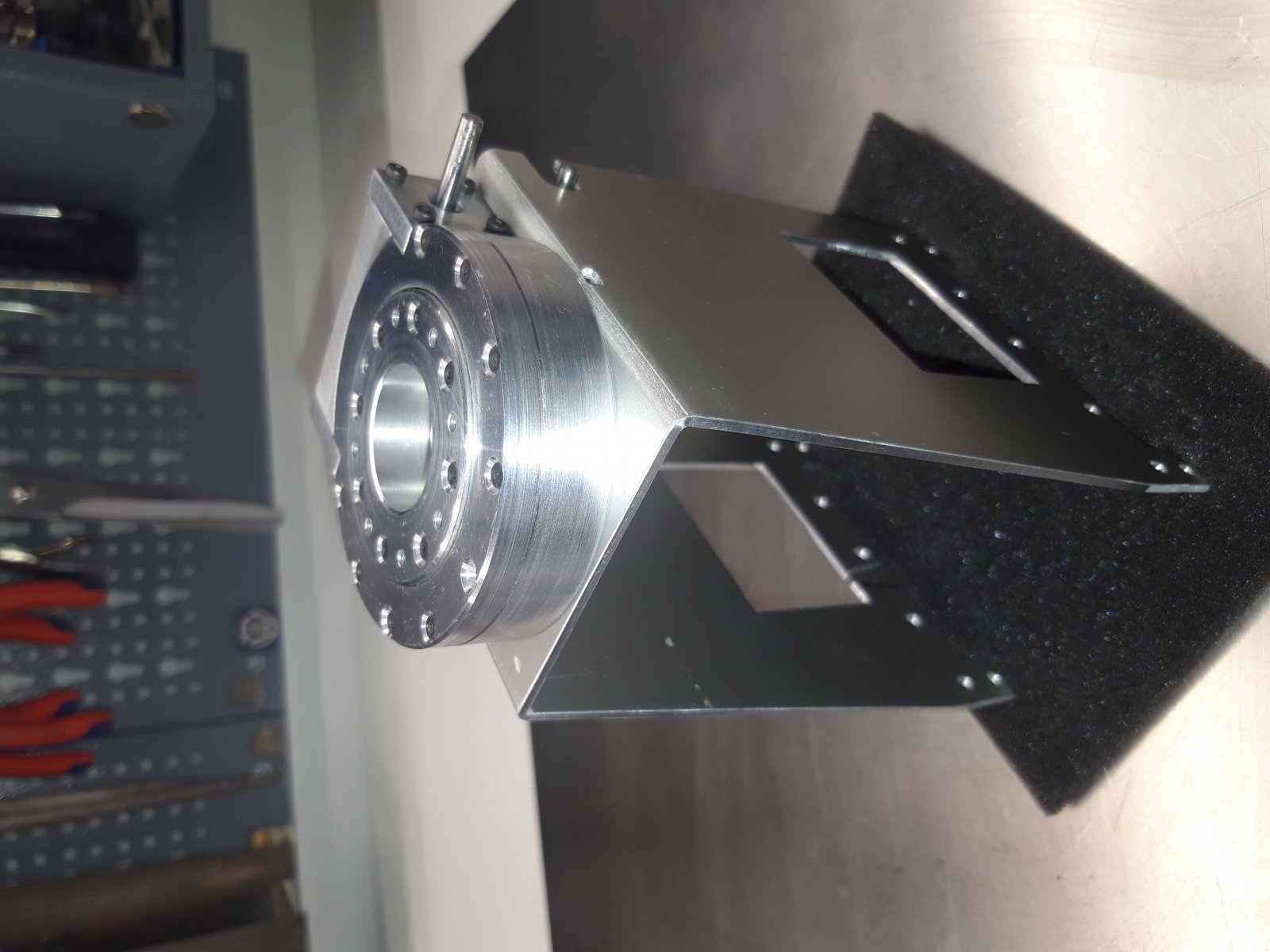

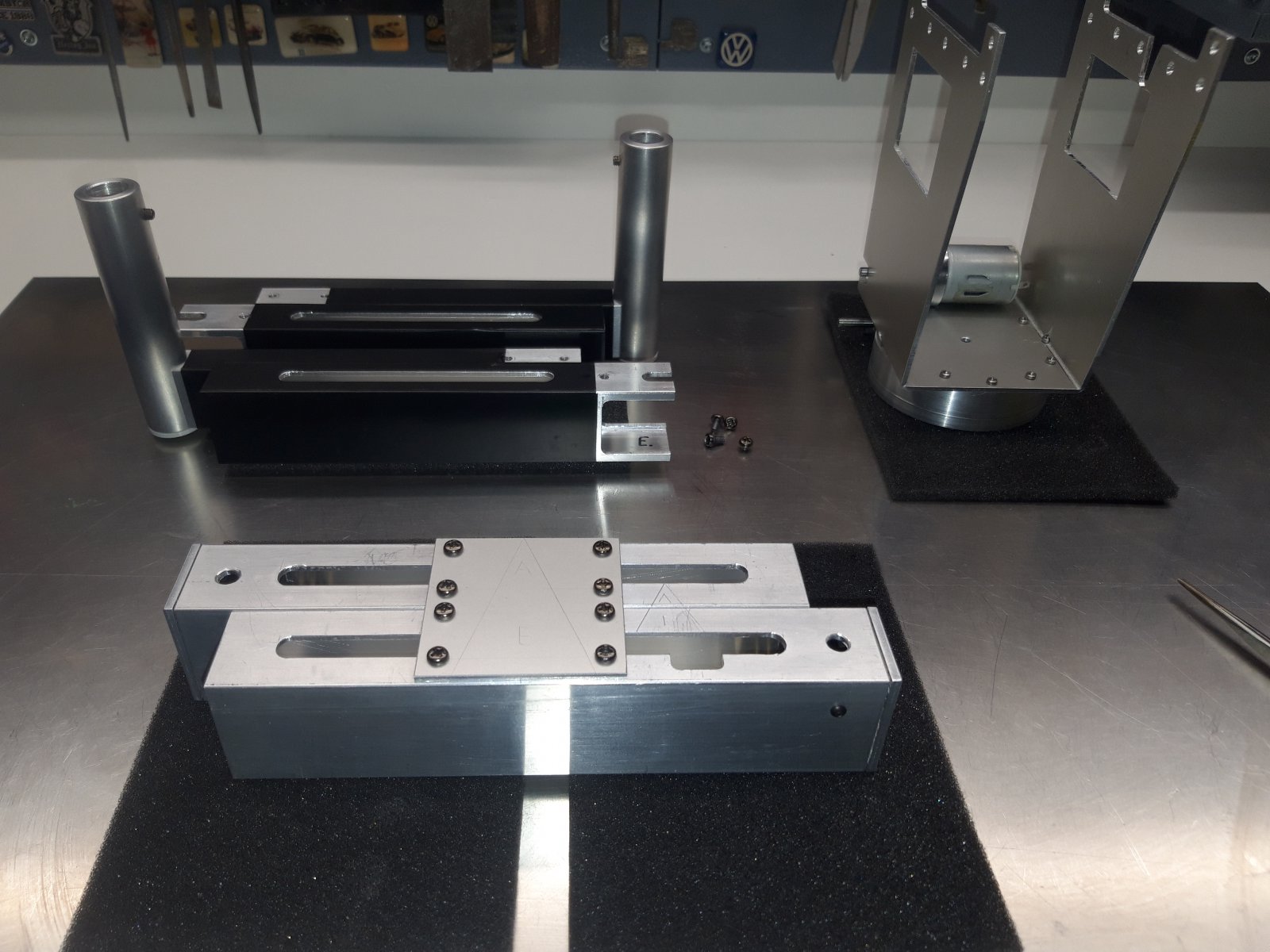

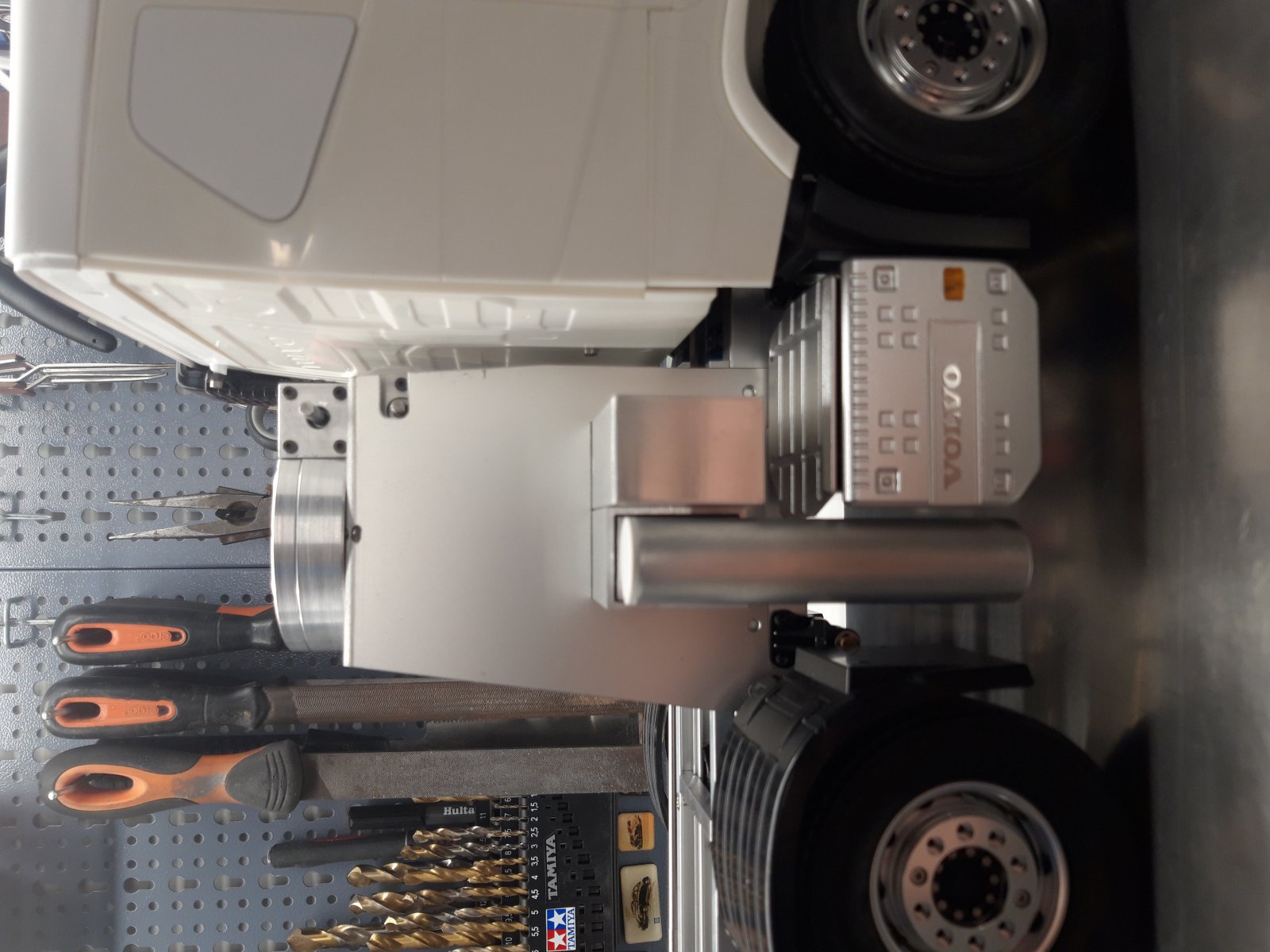

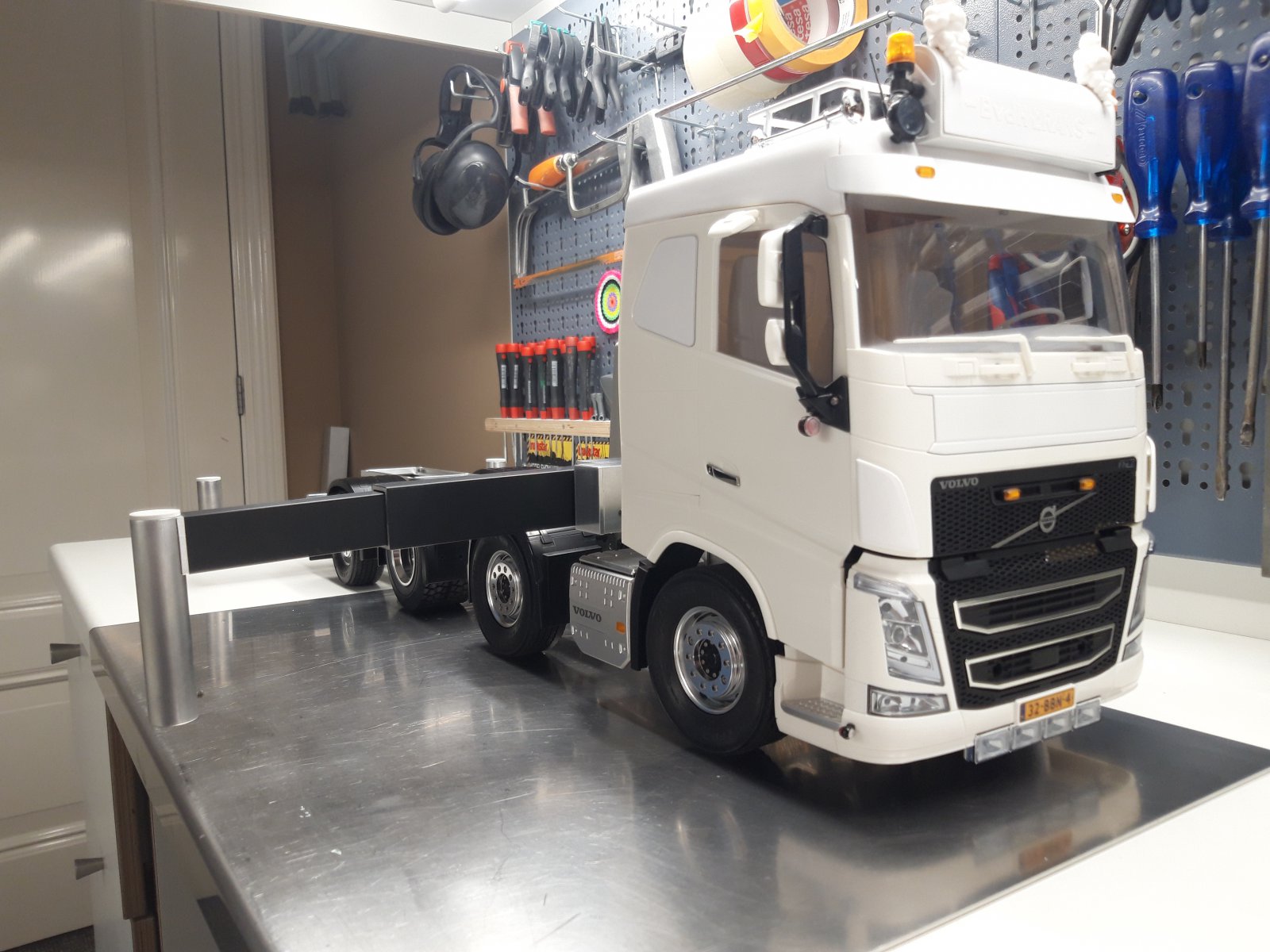

Zwarte folie om de poten heen geplakt 2 x . Wat de spelling ook weer verkleind. Moters in het naar buiten schuiven gemaakt . Dit zijn 3d geprinte blokken ( o ja bedank cor)waar de moter strak in zitte, die vervolgens weer strak in de alu koker gaan . Poten naar beneden wordt nog aan gewerkt. Ook begonnen met het draaikrans frame. Waar de voor poten strak in zitten . Het geheel staat nog los . Want draaikrans is nog niet compleet. Dit was het weer.

Laatst bewerkt:
Hallo Bertus,


Weer een mooi staaltje van Modelbouw vakwerk.

SMILEY APPLAUS KLEIN.gif
SMILEY APPLAUS KLEIN.gif


Het Volvo Iron logo weer op de juiste plaats gemonteerd, op de grille van het voorfront,Top !
Smiley 2 Dikke duimen - TOP KLEIN.jpg


Wederom gaat het (Volvo) petje voor jou af.
VOLVO PET.03.jpg


P.S.
Nog steeds niet de ontbrekende onderdelen ontvangen van de draaikrans ??

Komt bij alie express vandaan 750 n wat 76kg zou moeten zijn.

Mvg Bertus

Laatst bewerkt:
Hoi Bertus, wat een prachtig spul weer... beetje jaloers word ik er wel van.

Heb je toevallig ook een link voor de draaikrans?
Alvast bedankt!

Groet, Sander

Het is niet veel nieuws, maar omdat ik plaatjes kijken bij een andere bouwer ook leuk vindt.

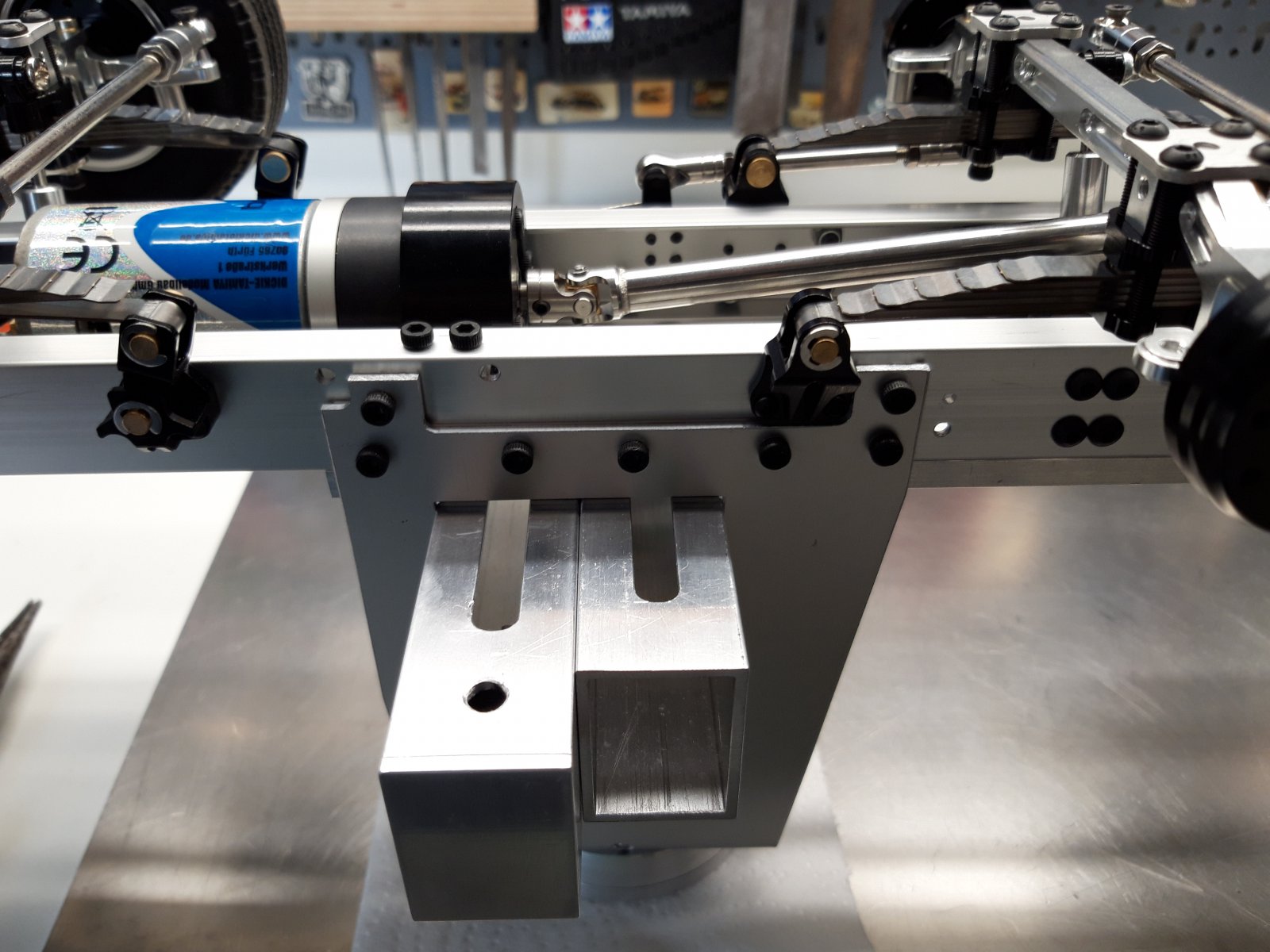

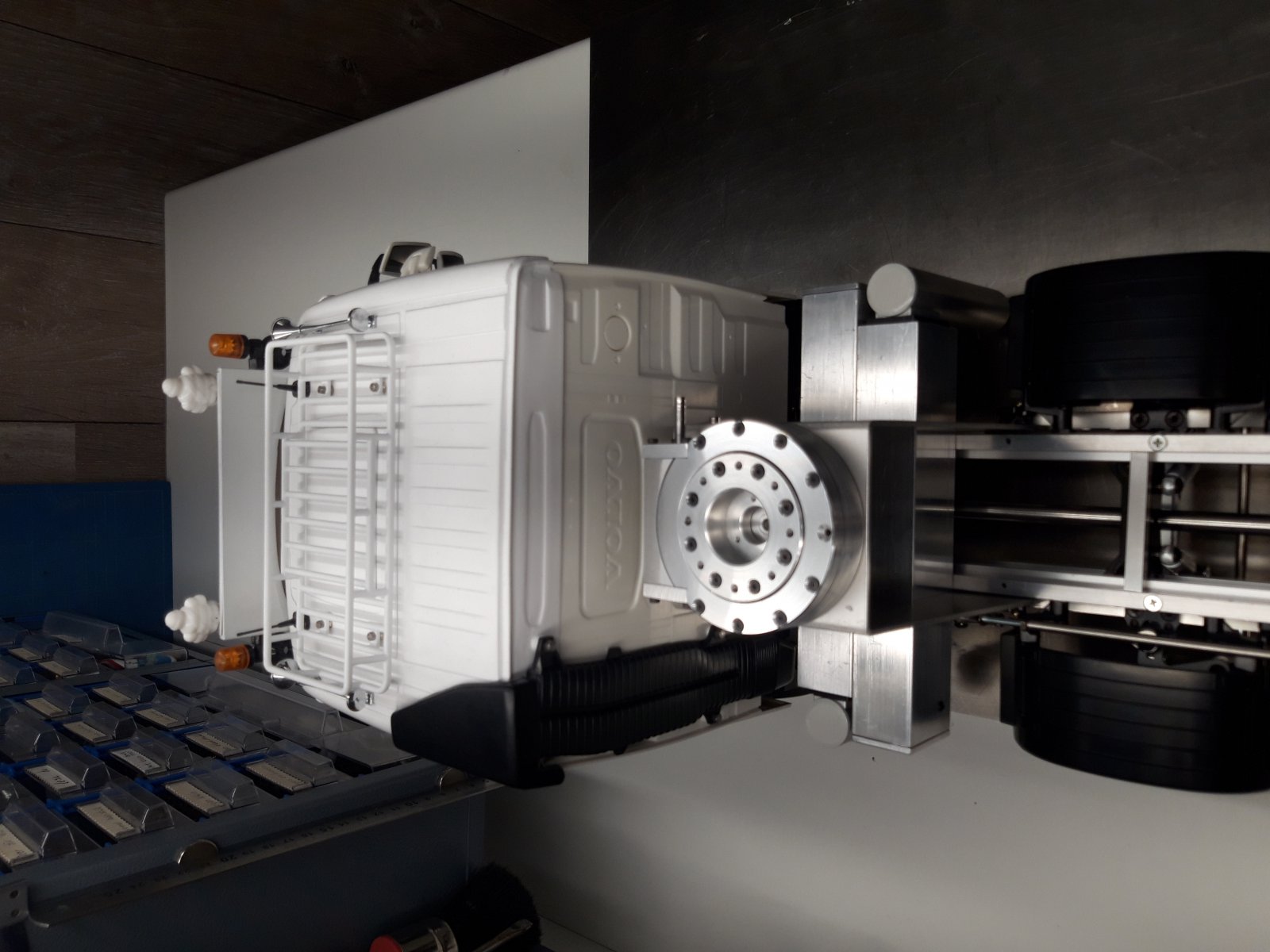

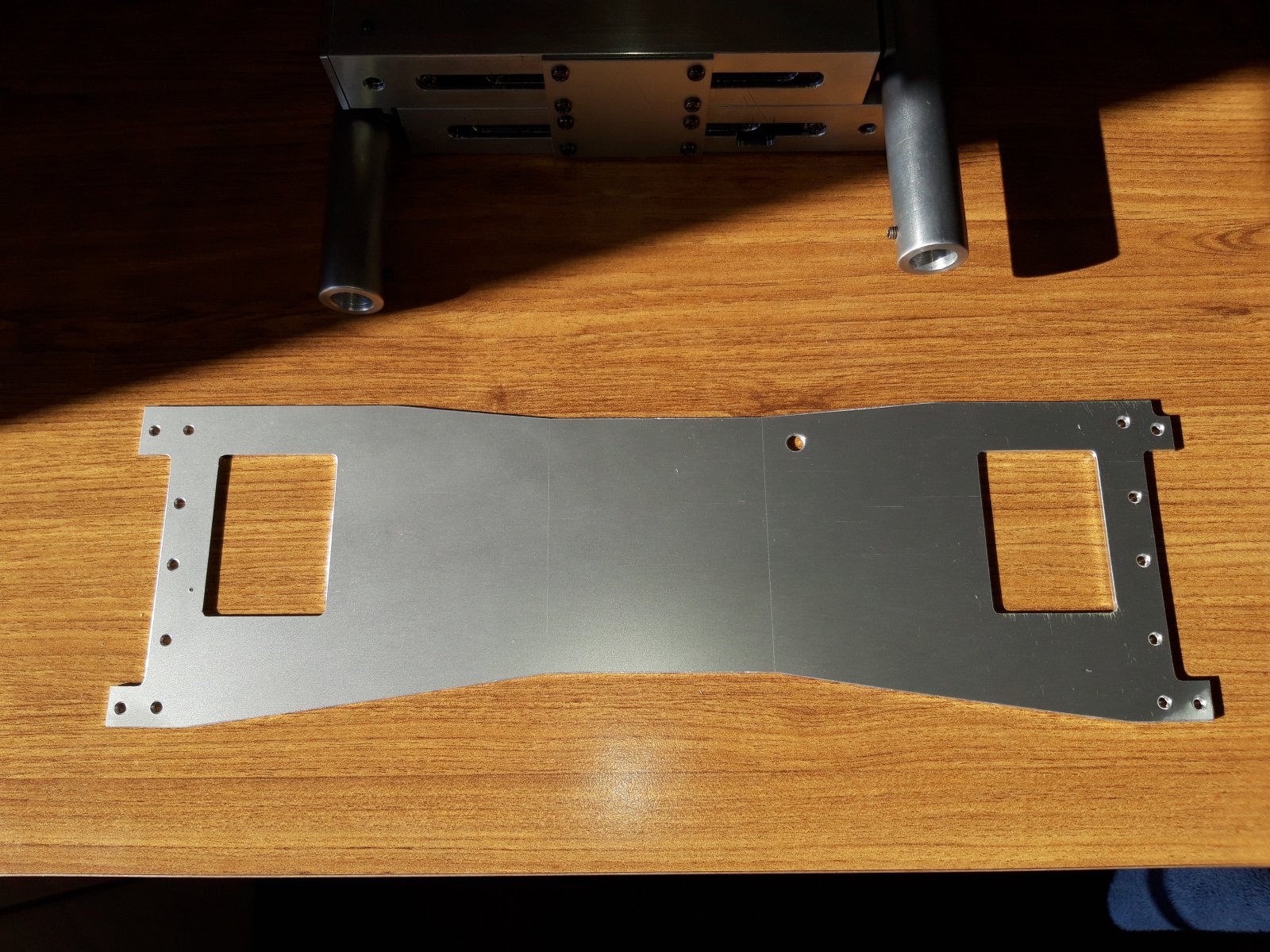

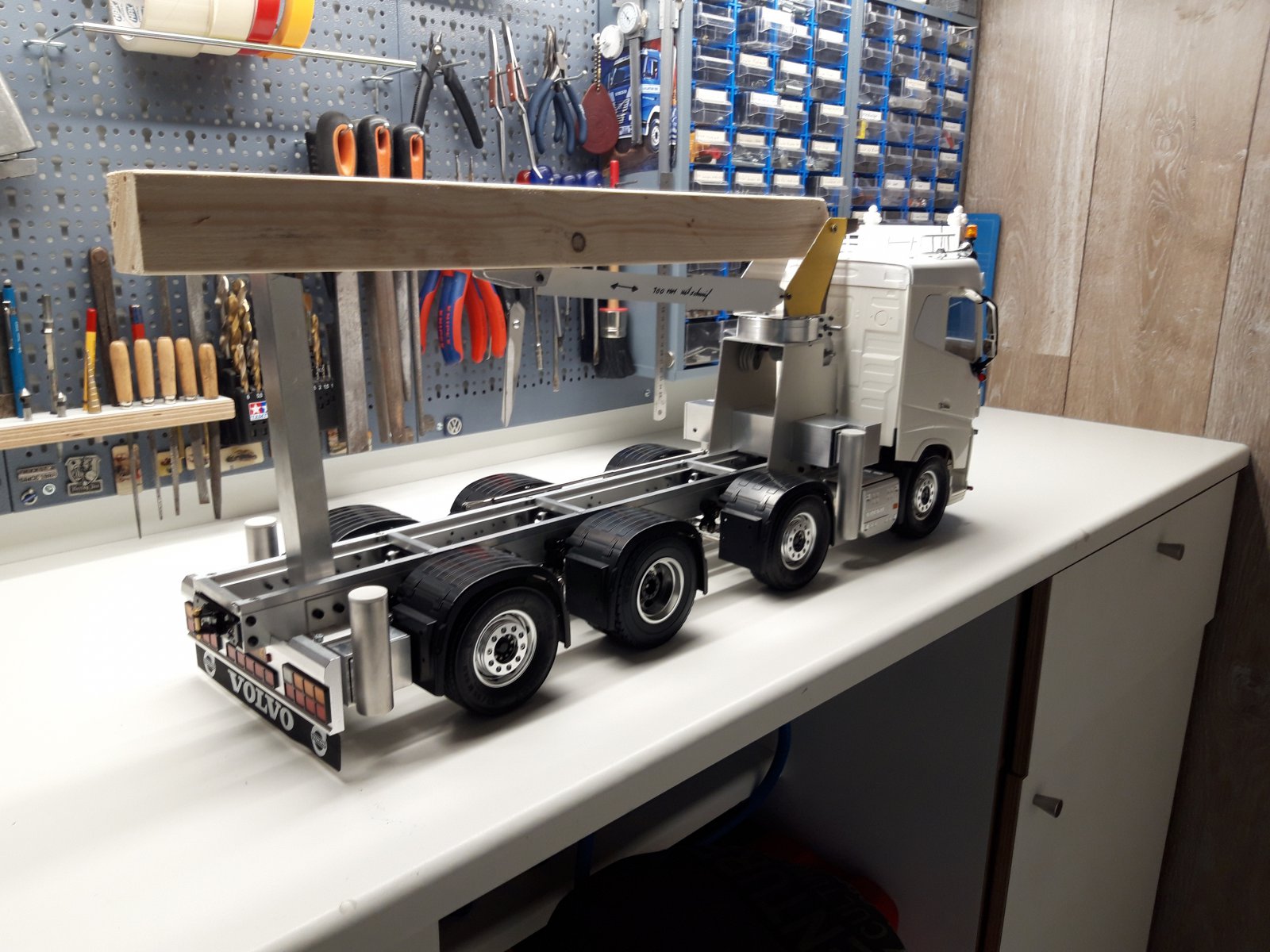

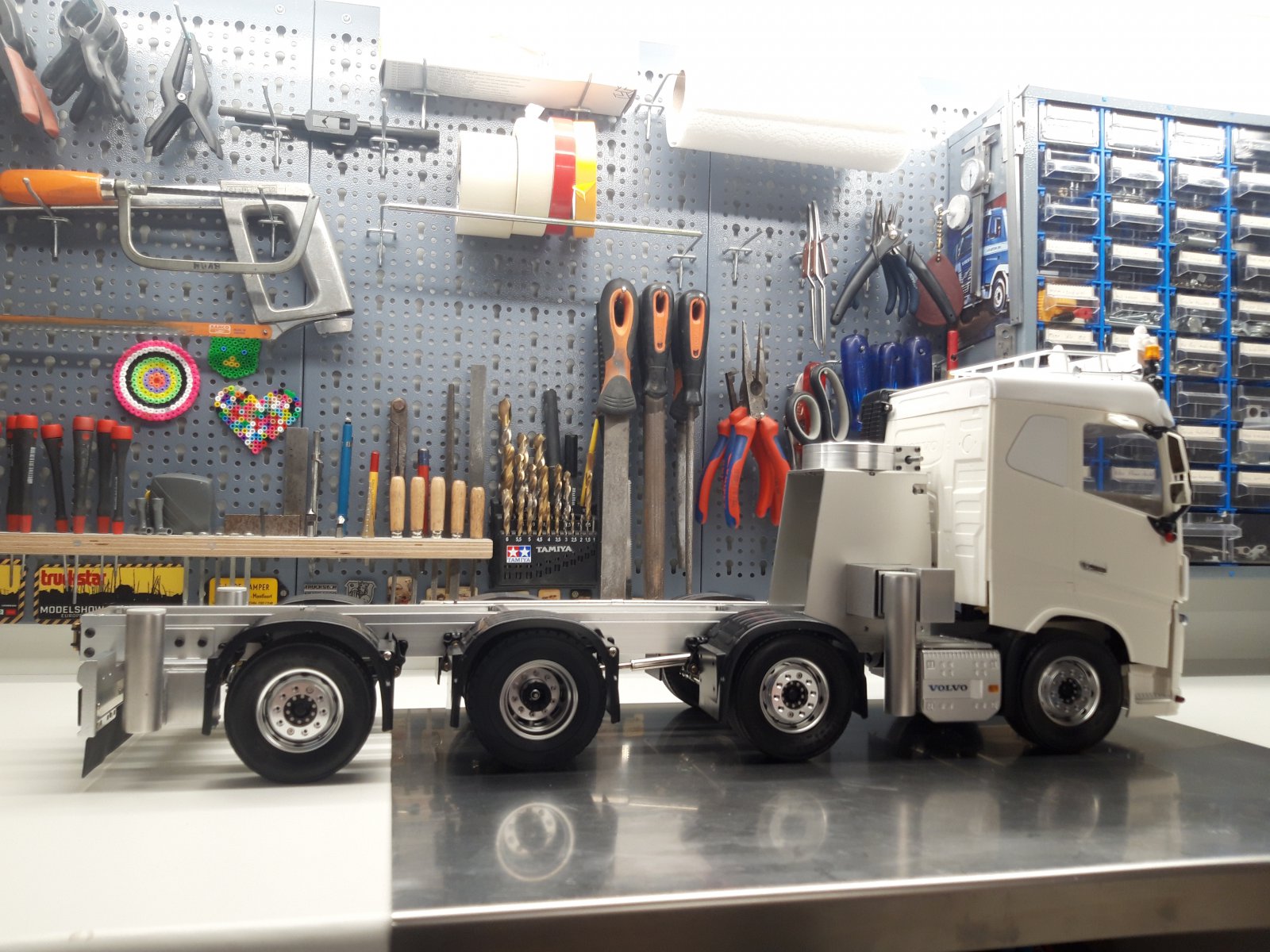

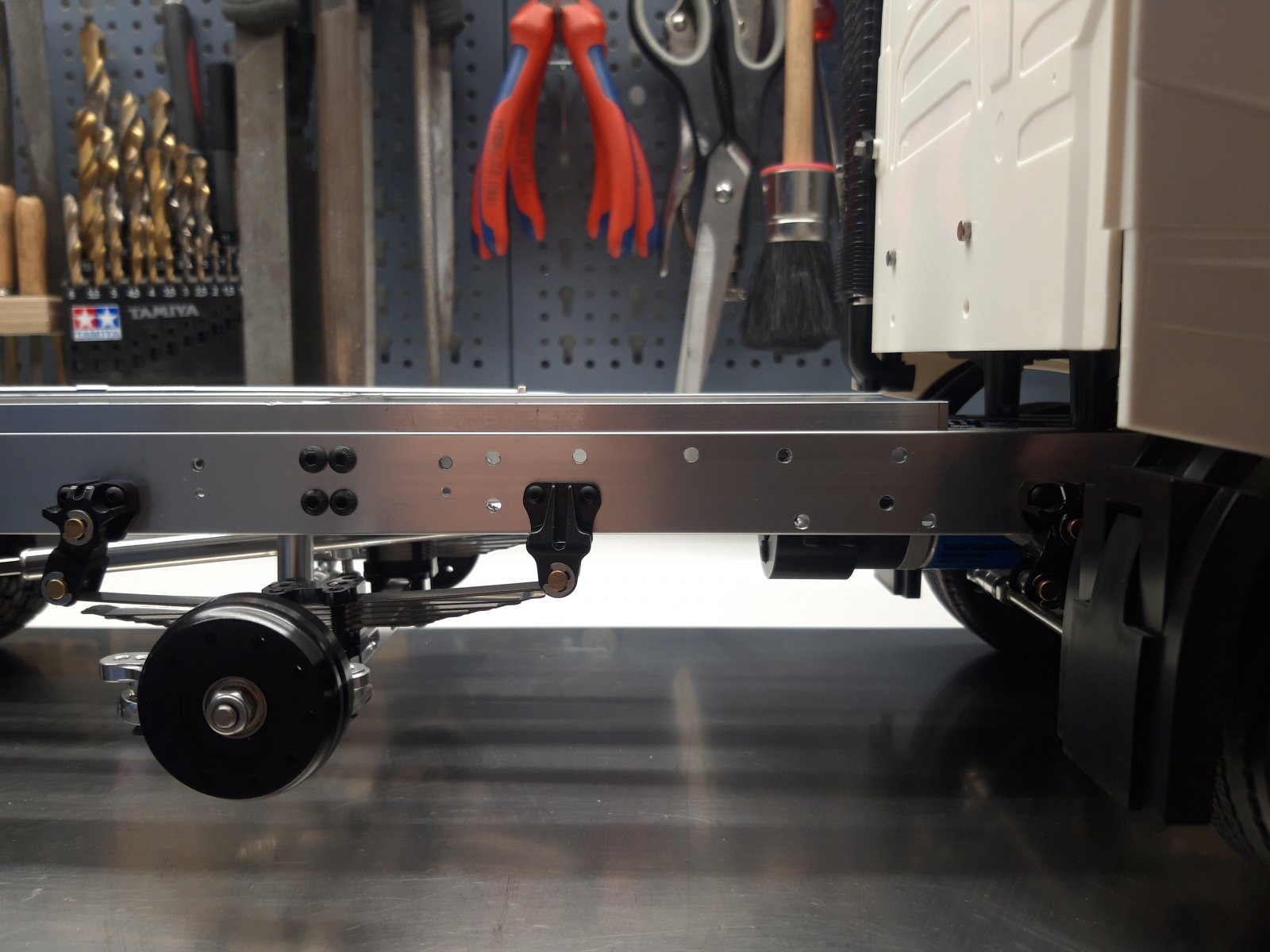

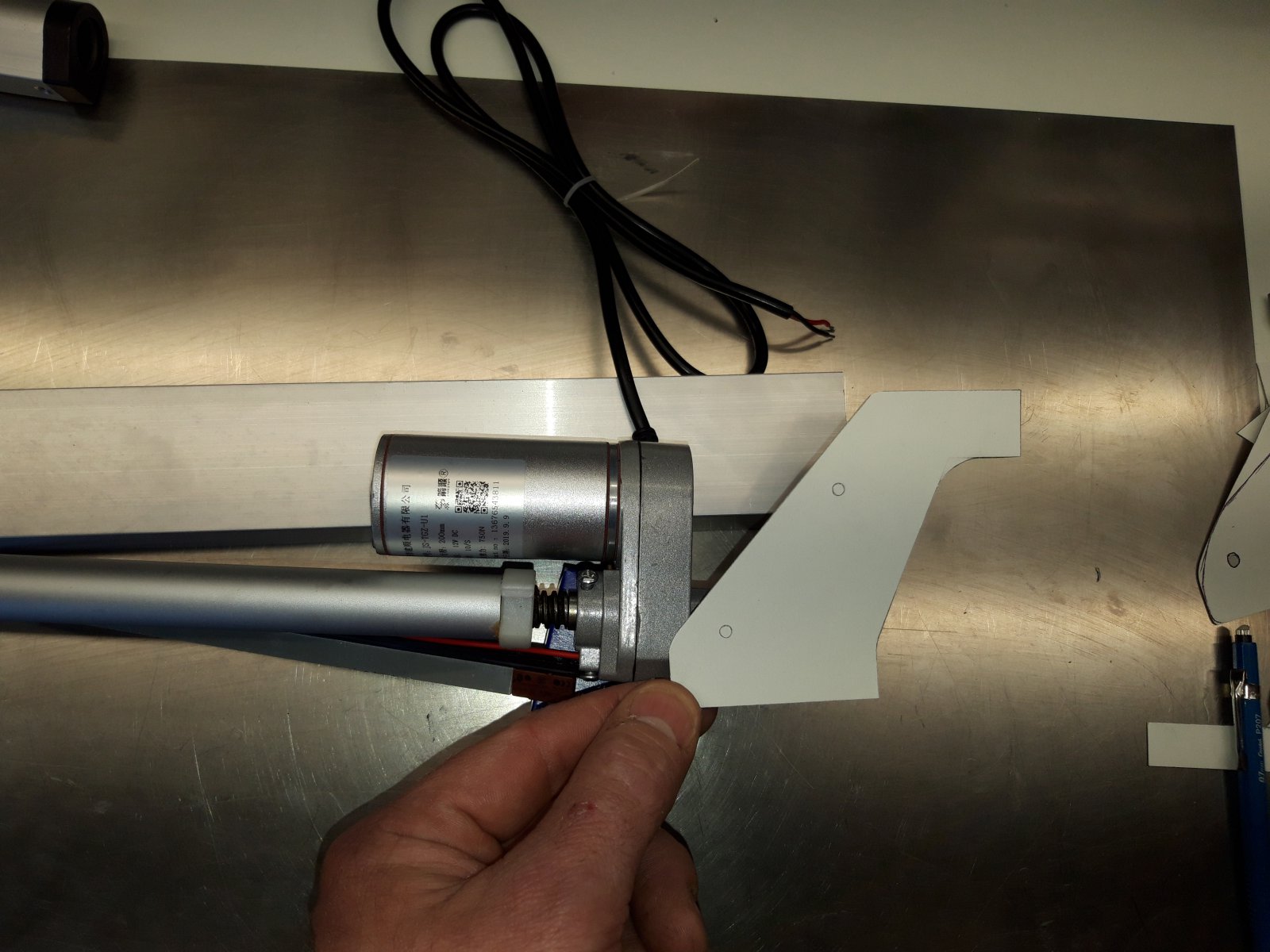

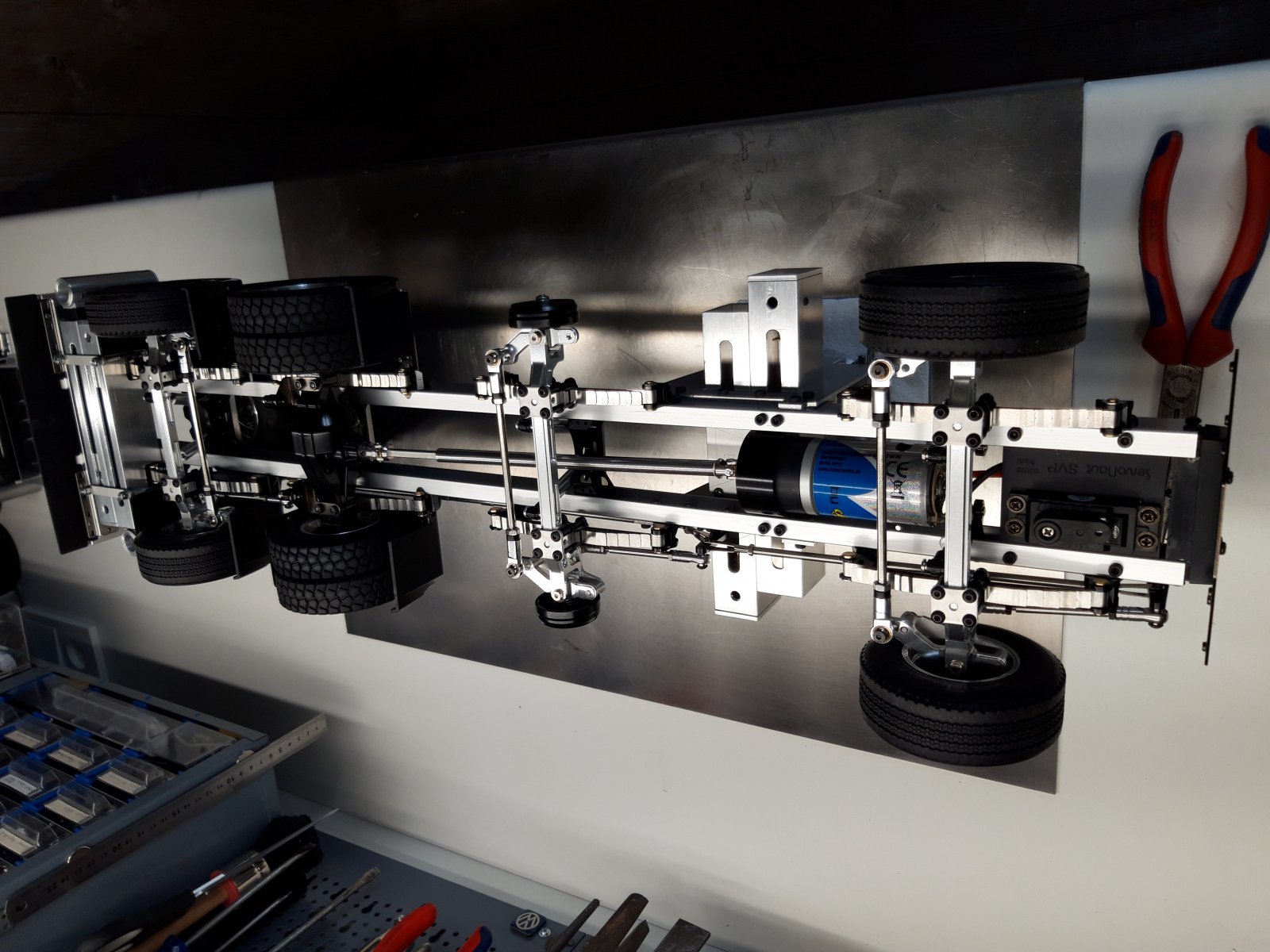

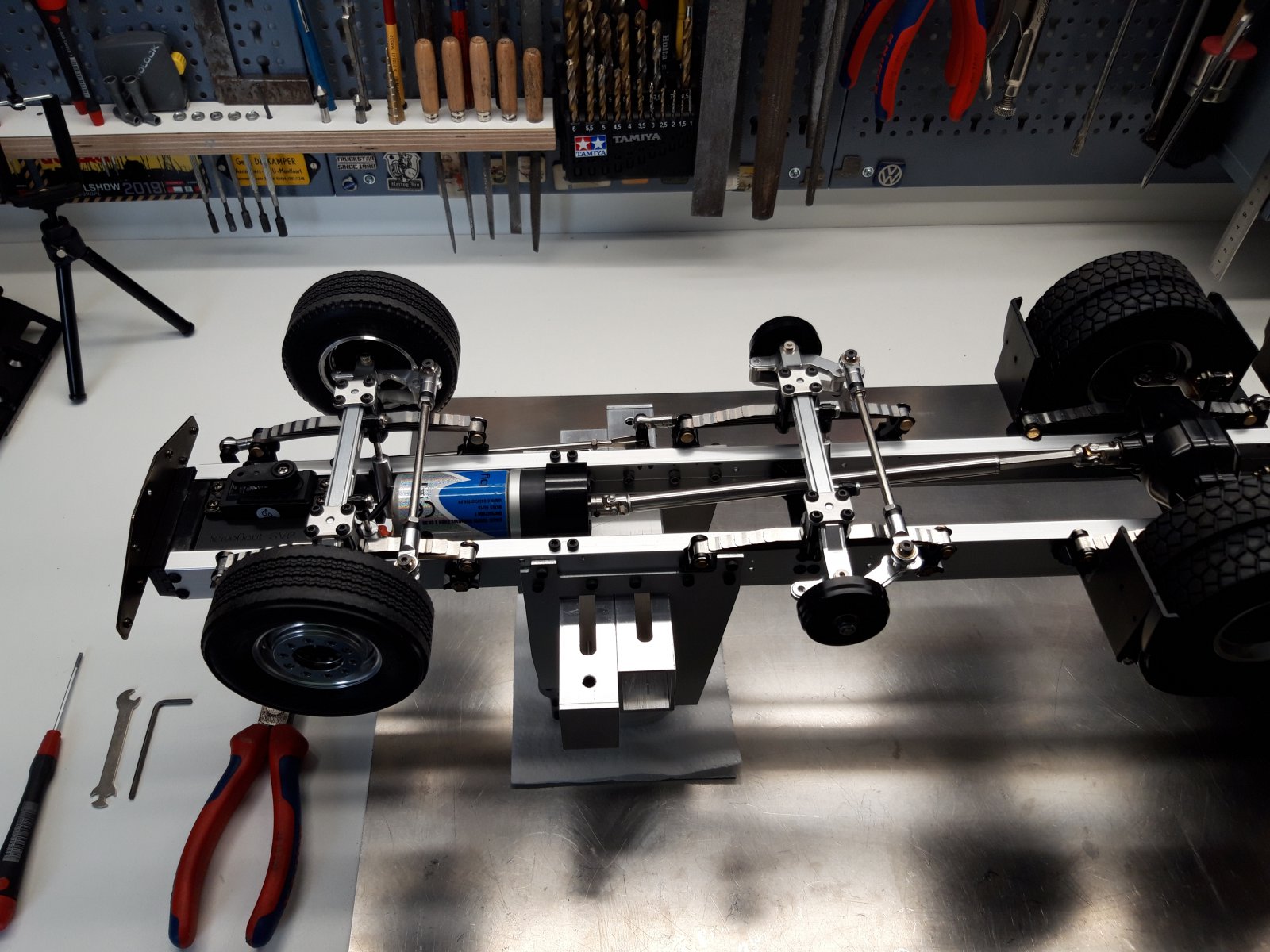

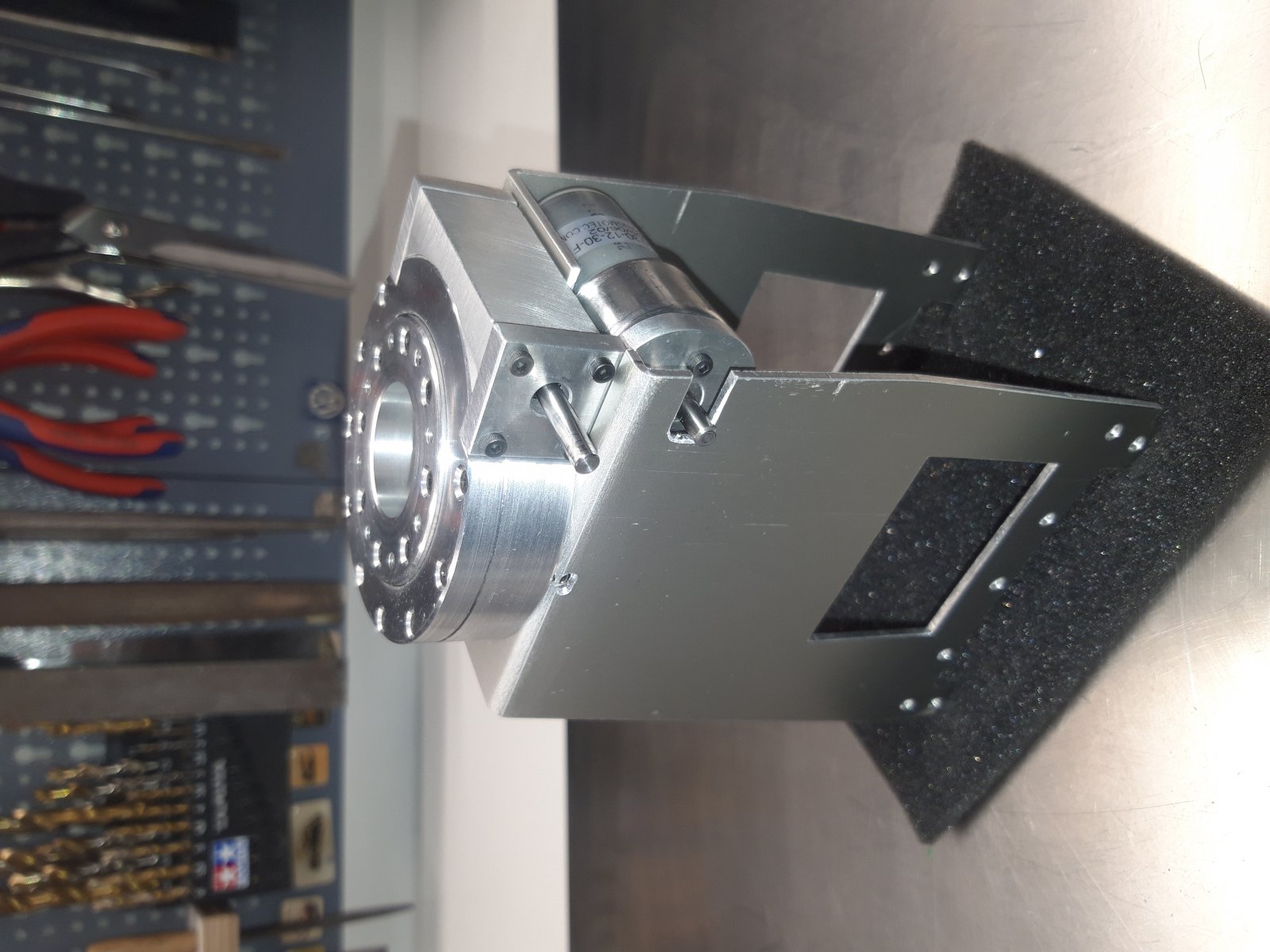

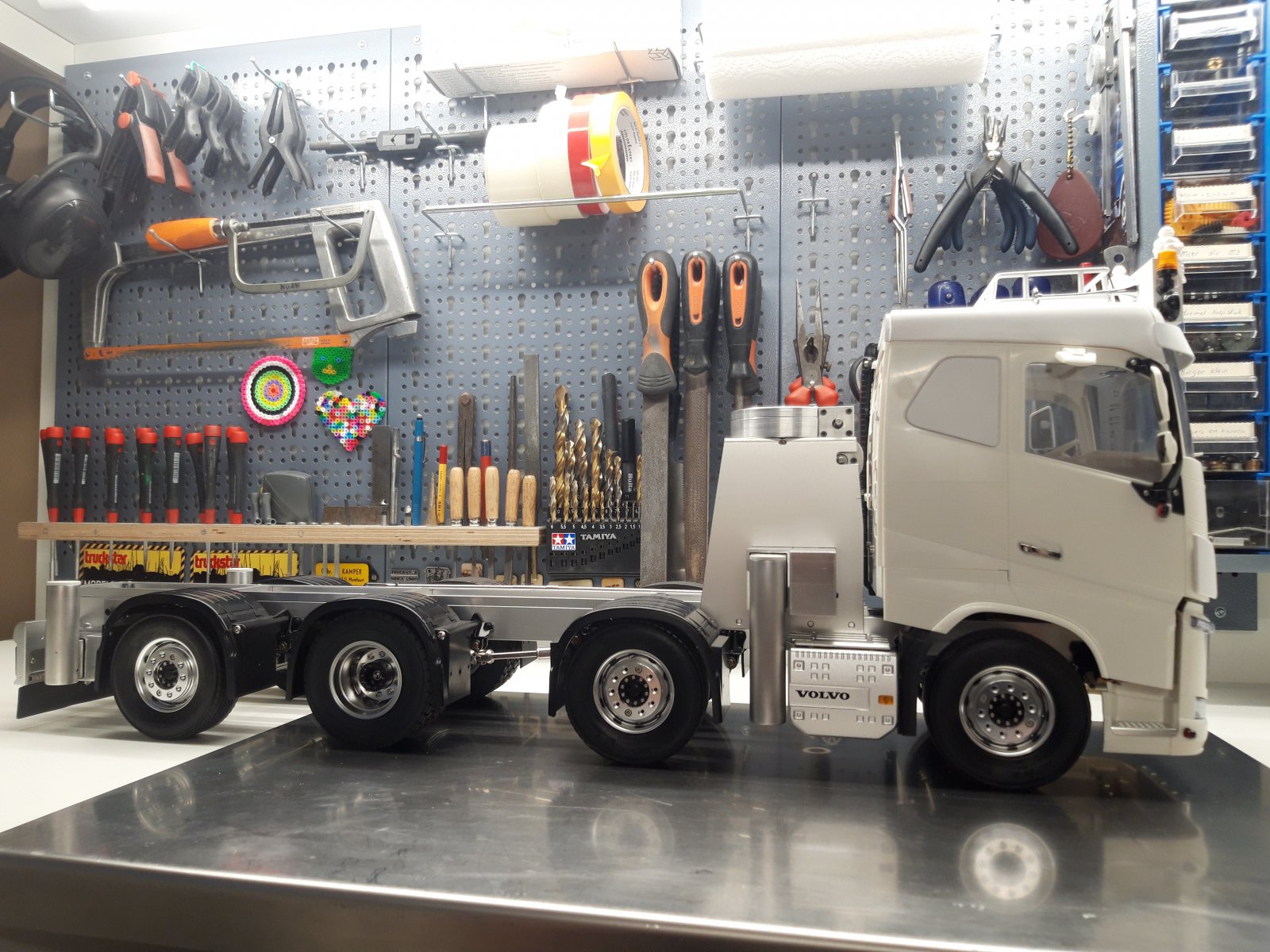

Opbouwframe onder draaikrans definitieve vast gezet. Omdat ik me met het zetten van het opbouwframe 2 mm vergist had 2 x 1 mm plaatje tussen chachie en frame gedaan. Ook bezig geweest met de giek en giekframe ,om tekijken voor de cilinder. Dit even grofweg in mekaar geromeld, zodat ik hier eerst de cilinder op kan testen. Of dat het sterk genoeg is. Ook een klein begin met de laadvloer gemaakt.

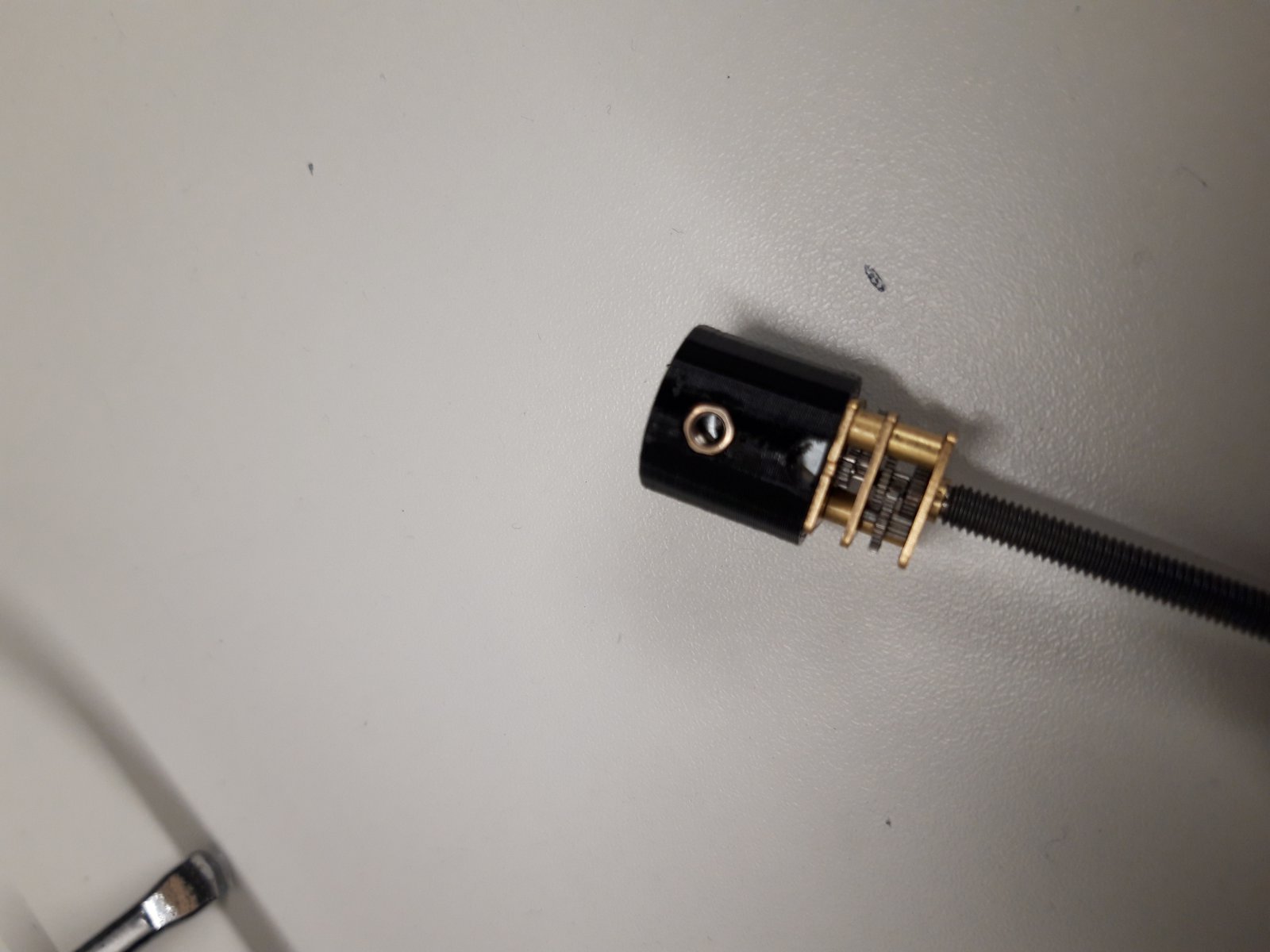

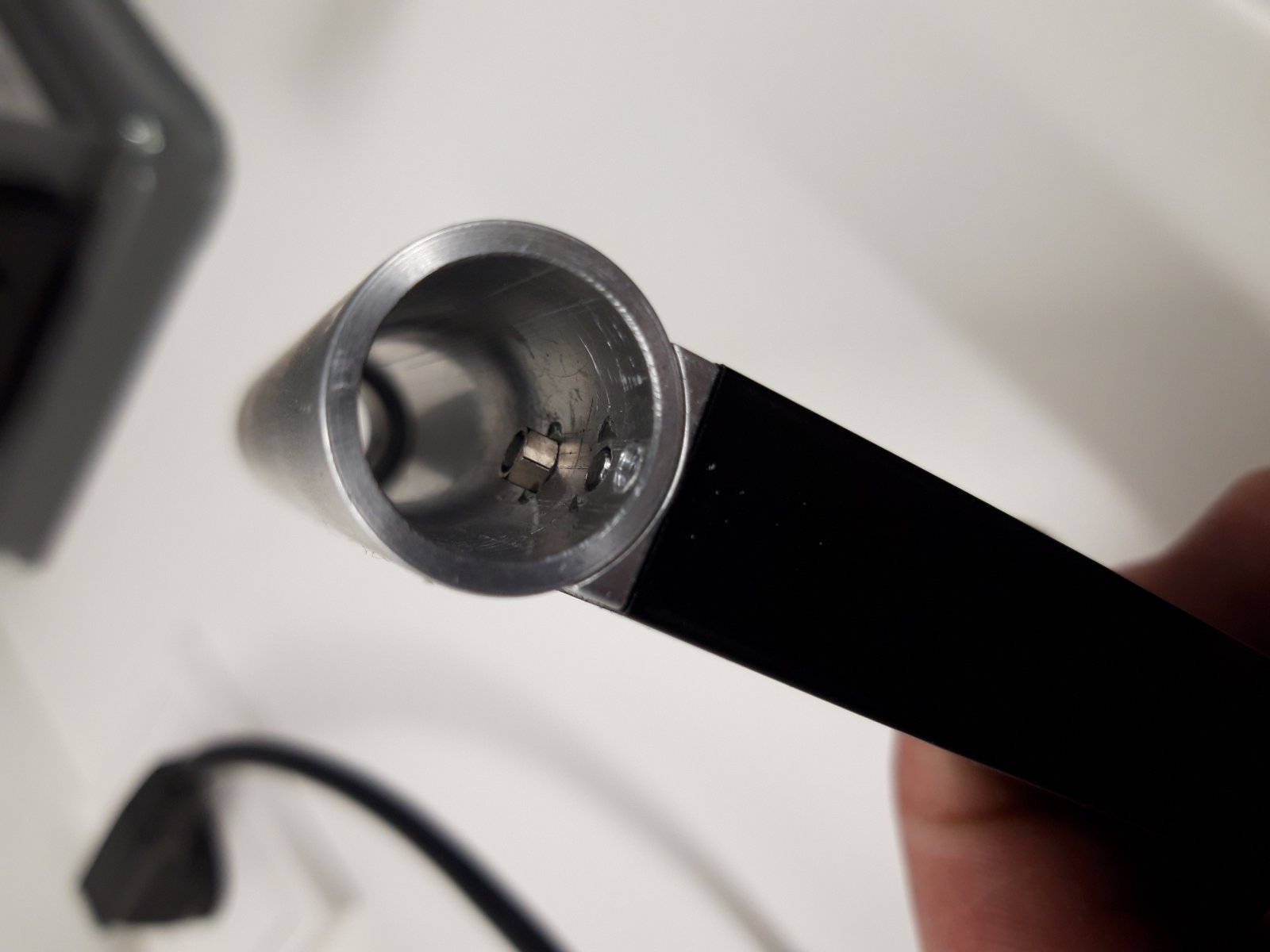

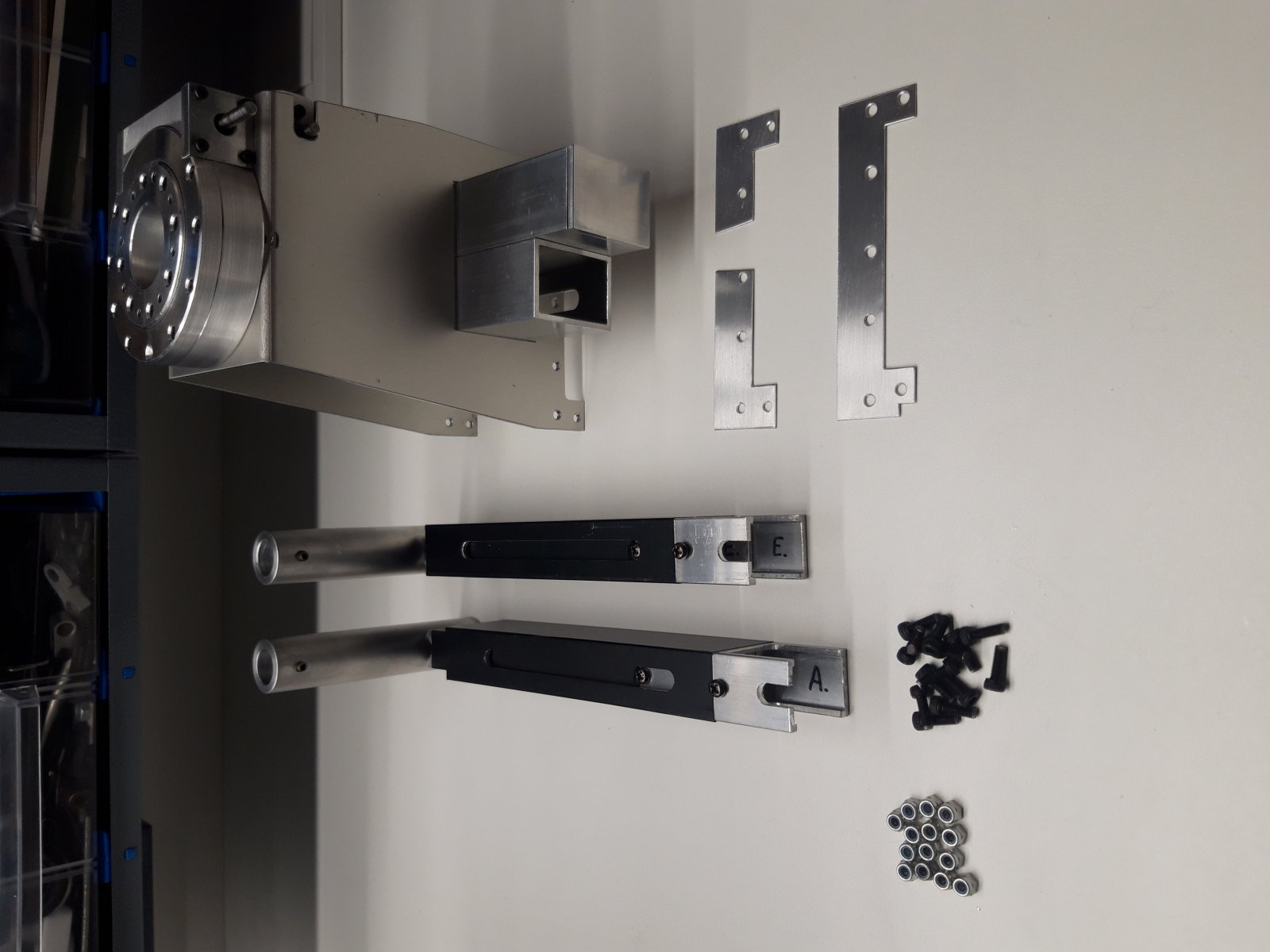

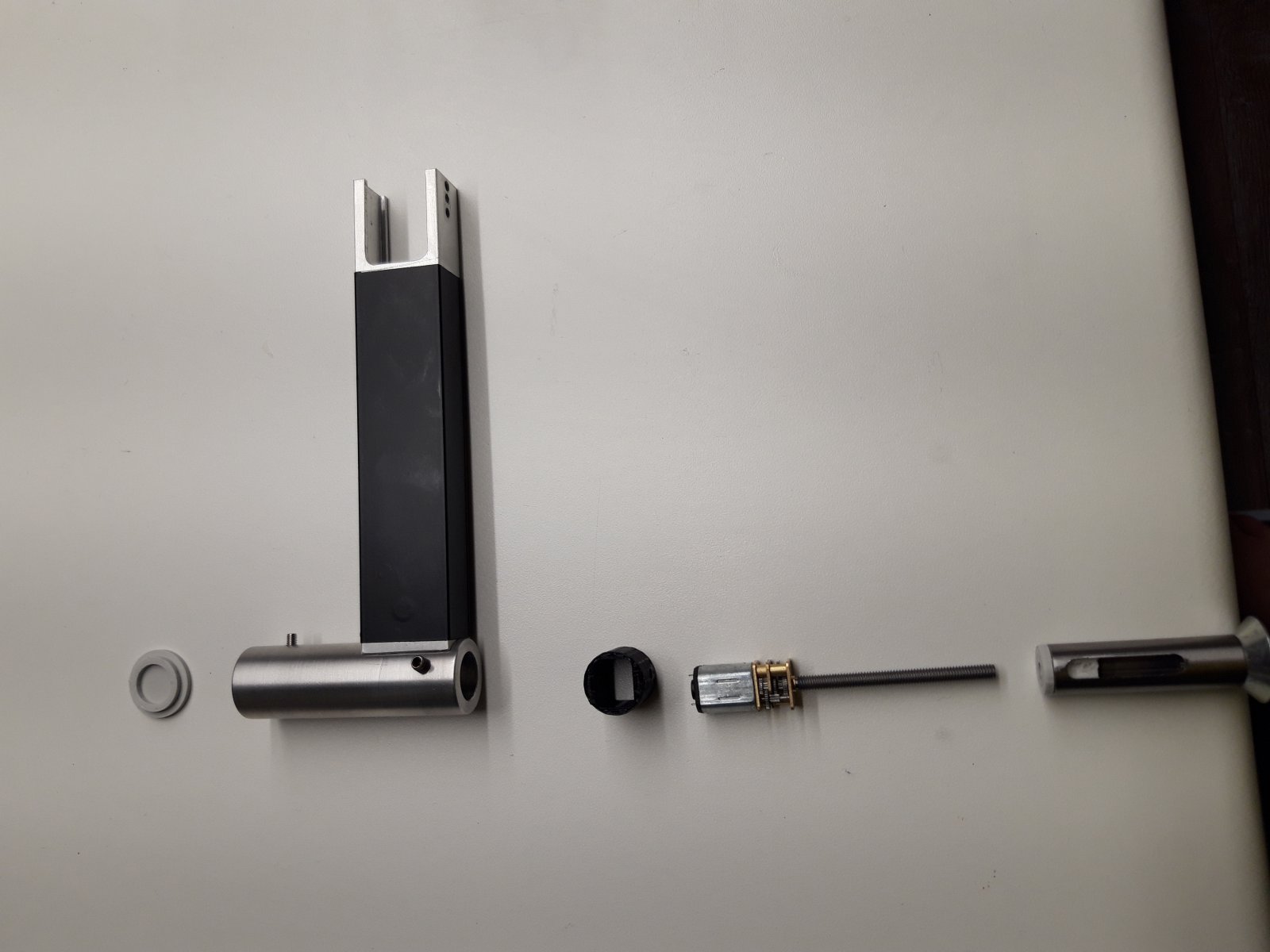

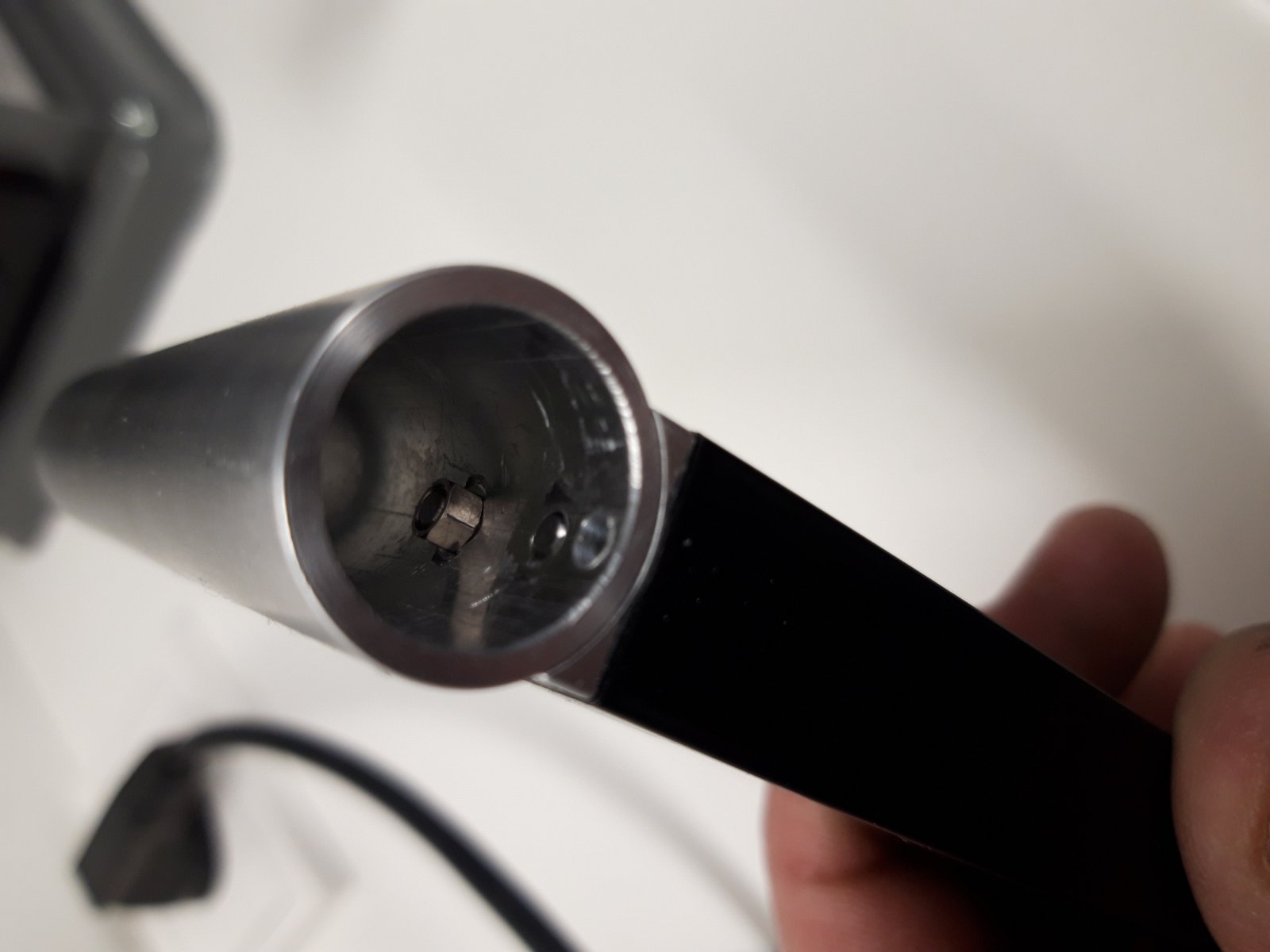

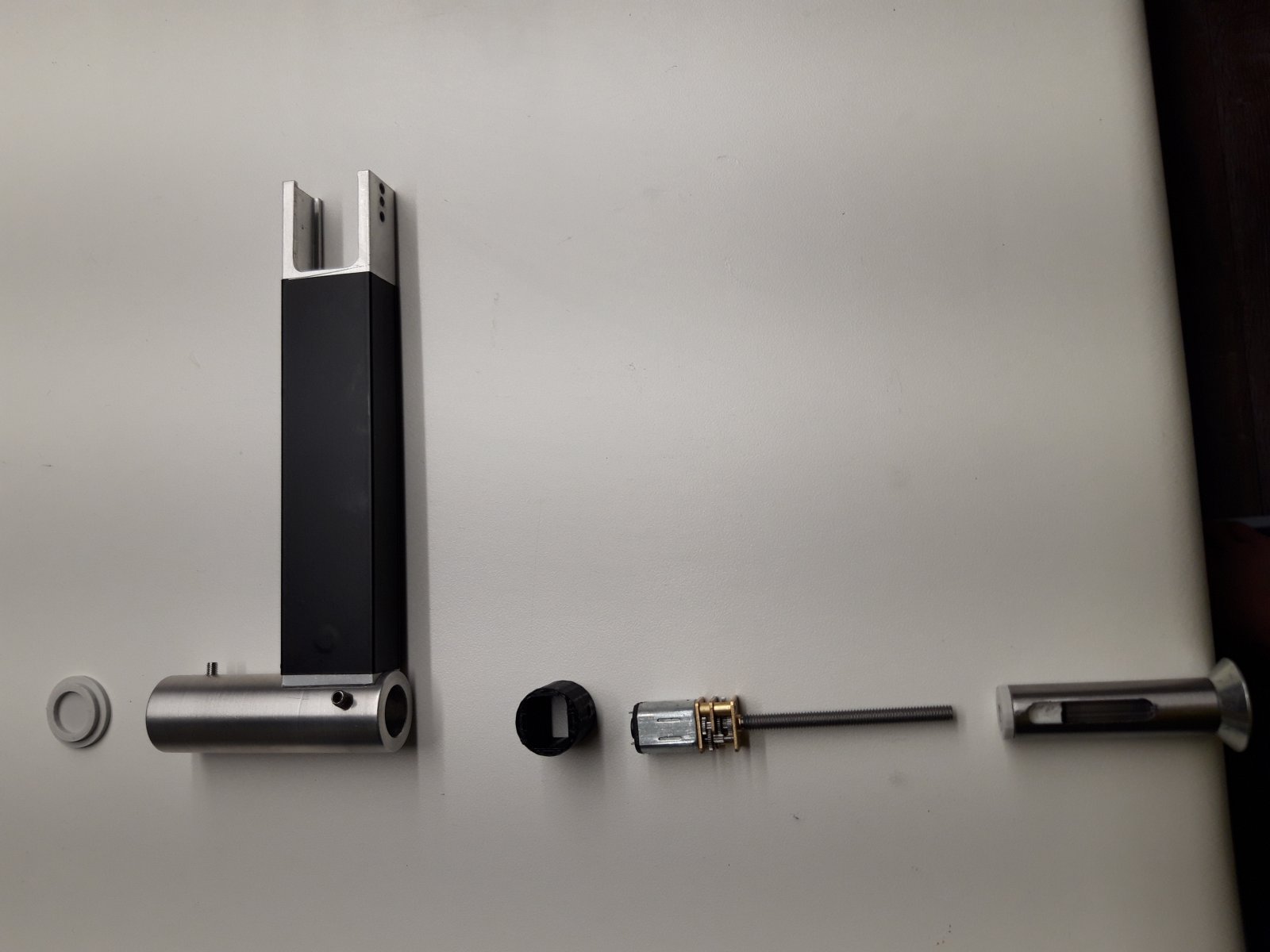

Hey bouwers, het heffen en laten zakken van de poten afgerond , moest nog een 3d hulpstuk laten printen. Dit hulpstuk(zwart) pas in de aluminium buis en word geborgt met een moertje. Ik dit hulpstuk past tevens een micro Motor, die ondervandaan er ingeschoven wordt tot die niet veder kan en rust op het tandwiel kastje . Hand matig even getest met wat druk er op . Daar heb ik wel vertrouwen in. Fotosss

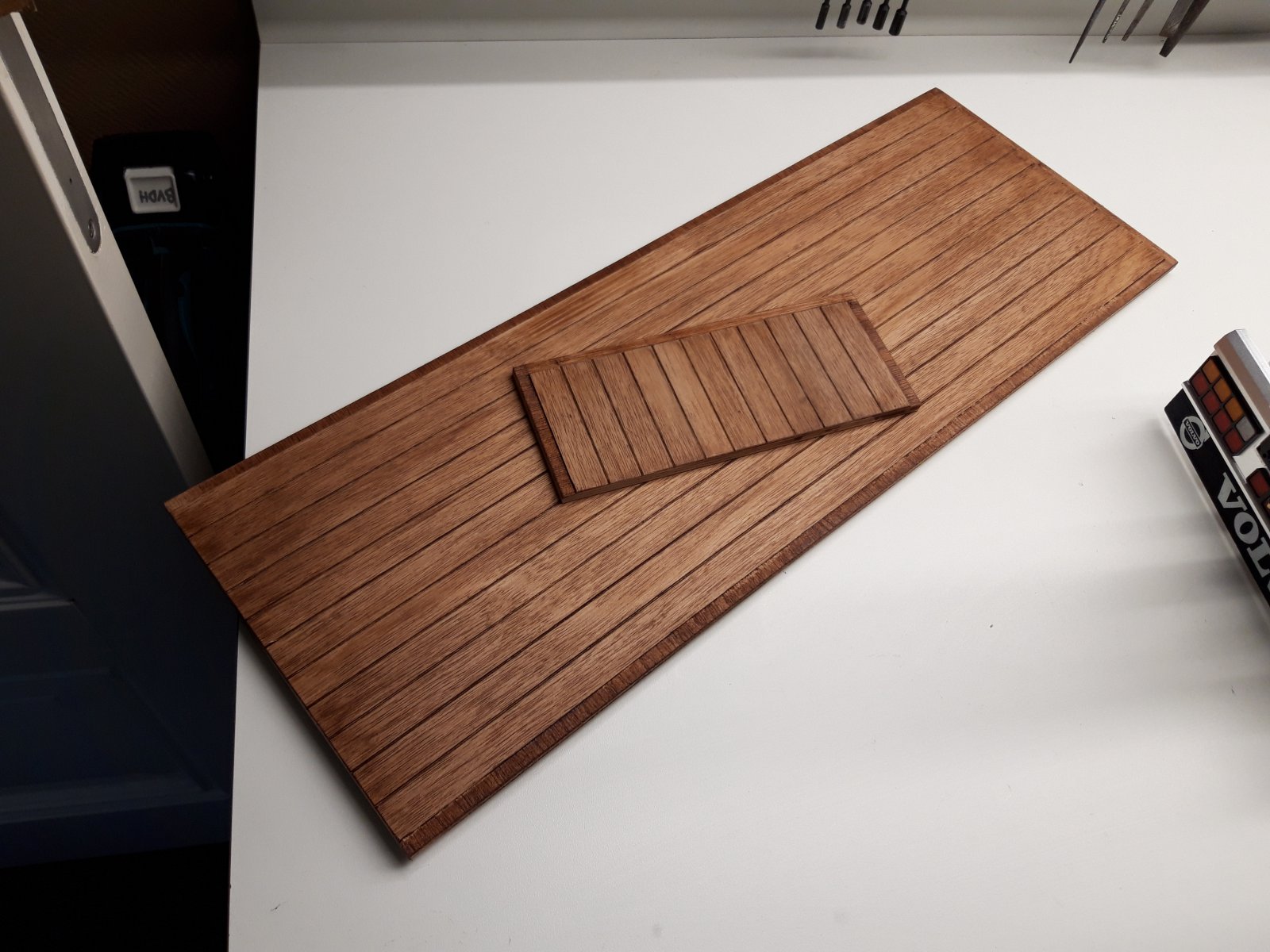

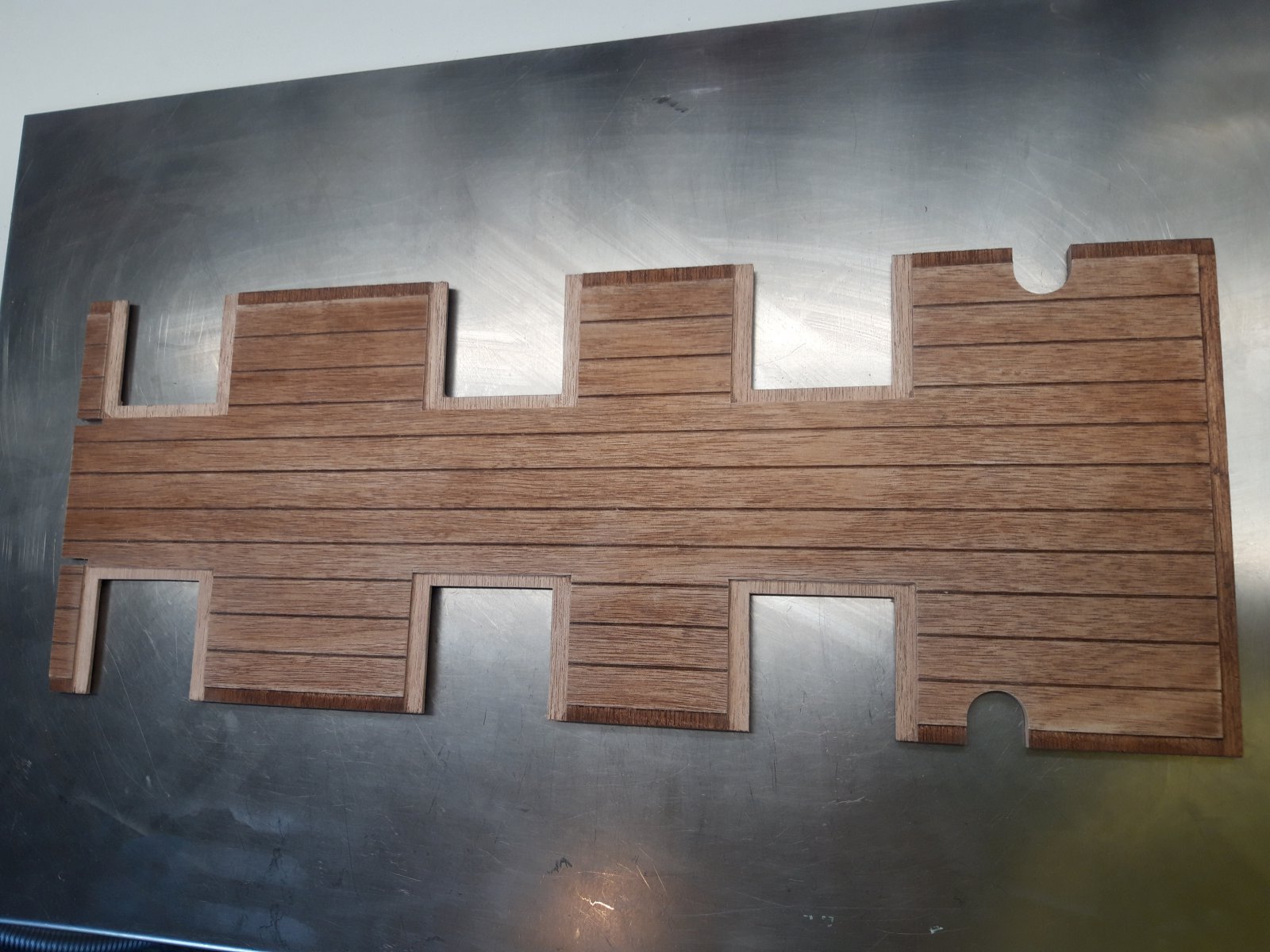

Hey, veder gegaan met de laadbak , dit was 12mm multiplex , dit uiteindelijk terug gebracht naar 7 mm , groefjes er in gezaagt om het idee van planken laadvloer te krijgen. Sparring van de spadborden er uit gezaagt

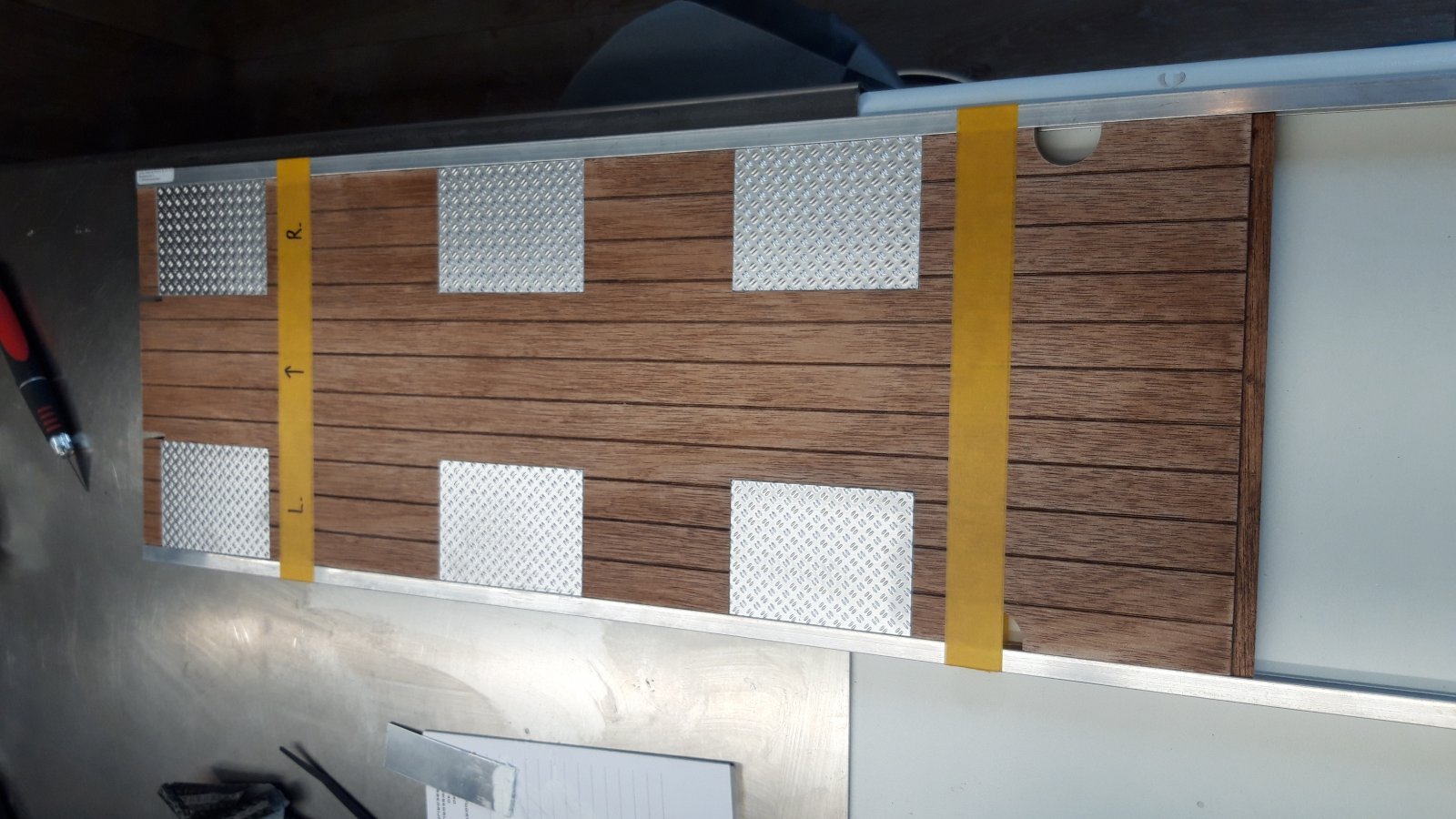

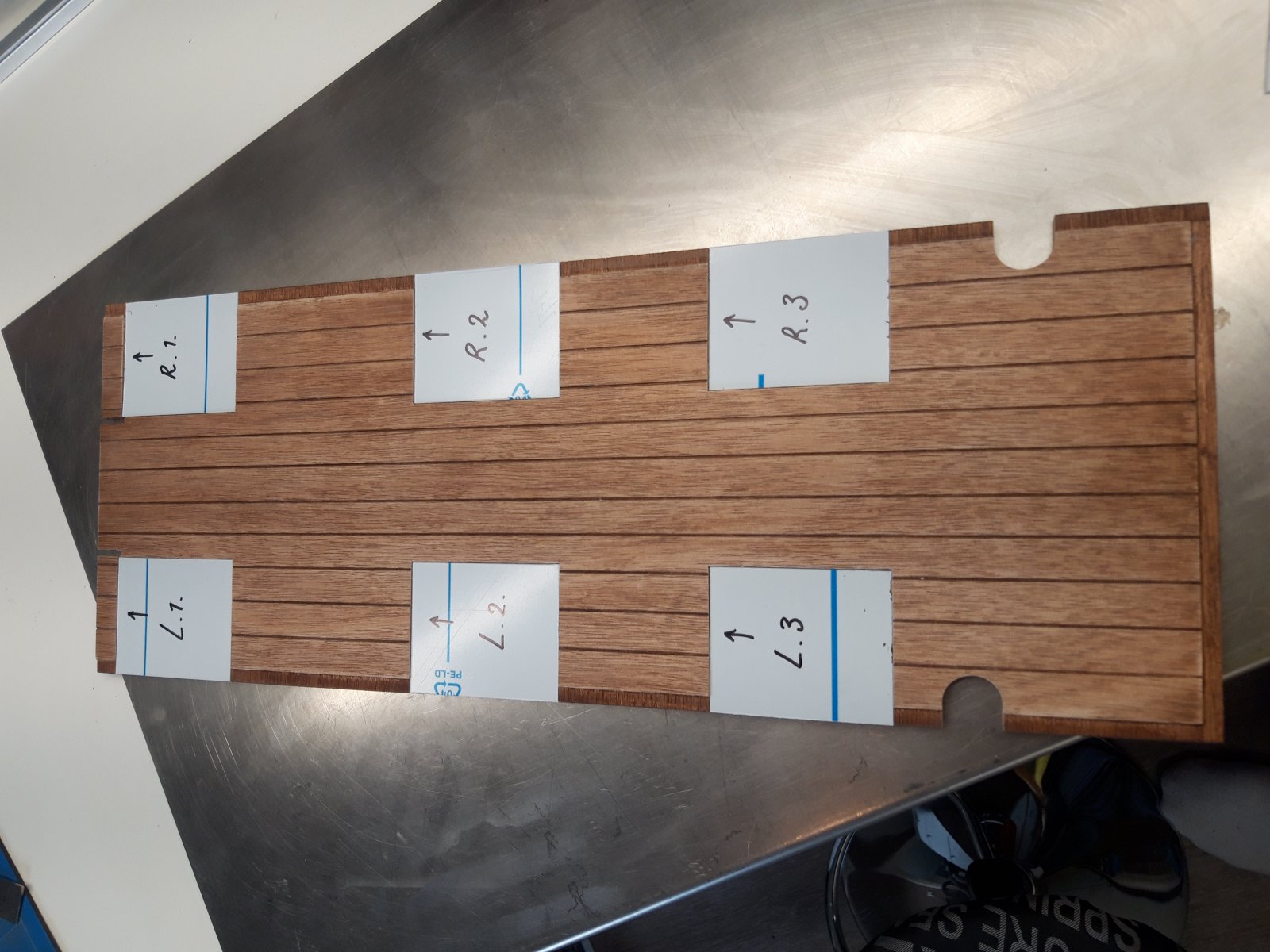

Tevens 2 mm rondom ingevreest, waar eerst 1mm gewoon aluminium in gelijmd is , en daarna traanplaat aluminium op is verlijmd. Ook sparring voor de achter stempel poten gemaakt , heb die hoogte toch wel nodig voor de poten.


En hier met traanplaat en dan tussen de zij balken

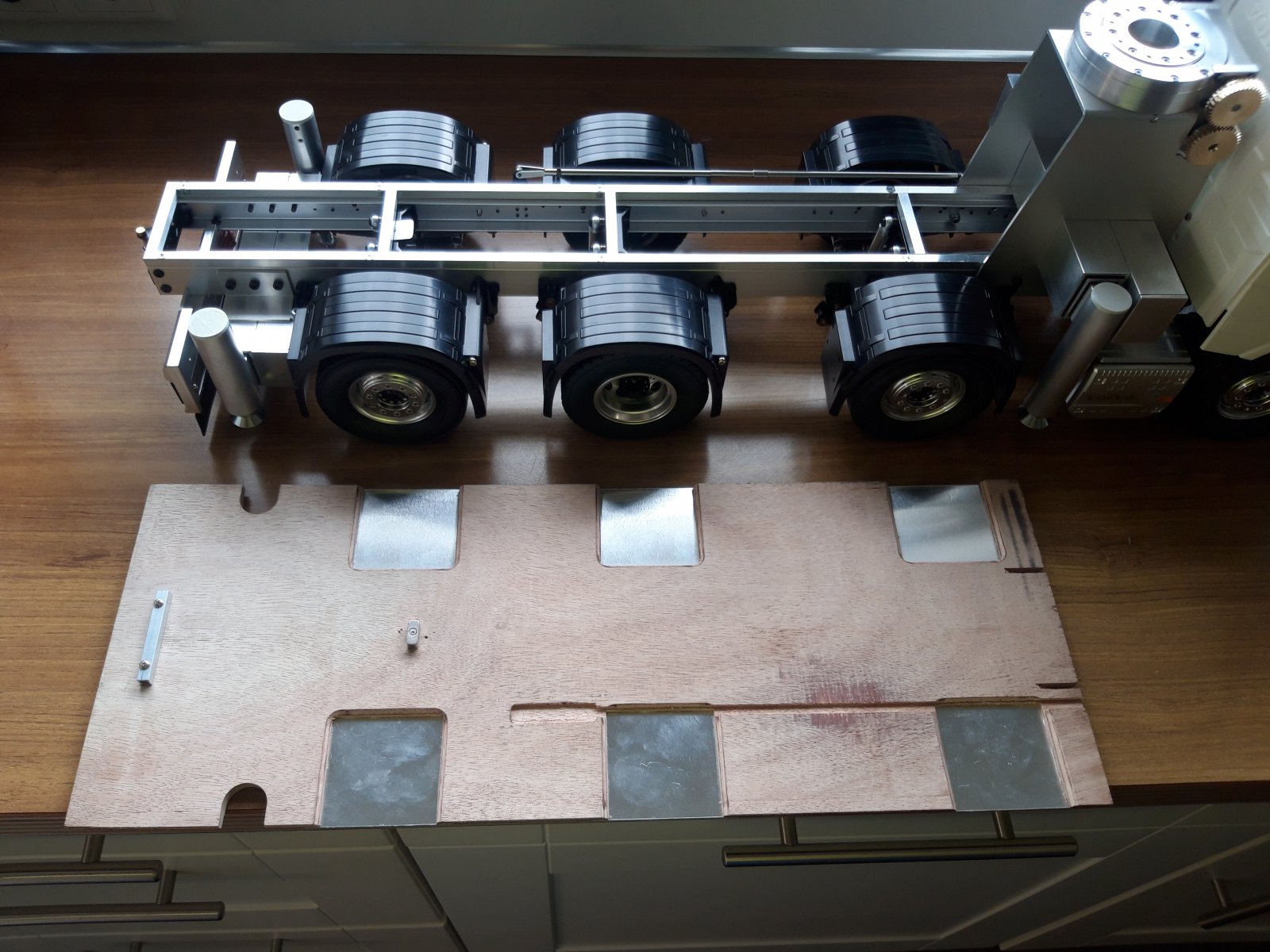

Aan de onderzijde van de laadbak een stripje gemaakt zo dat de laadbak niet naar links of rechts kan . En 1 magneet in het midden ,zodat de bak er makkelijk af kan . Om later bij div electronica te kunnen.

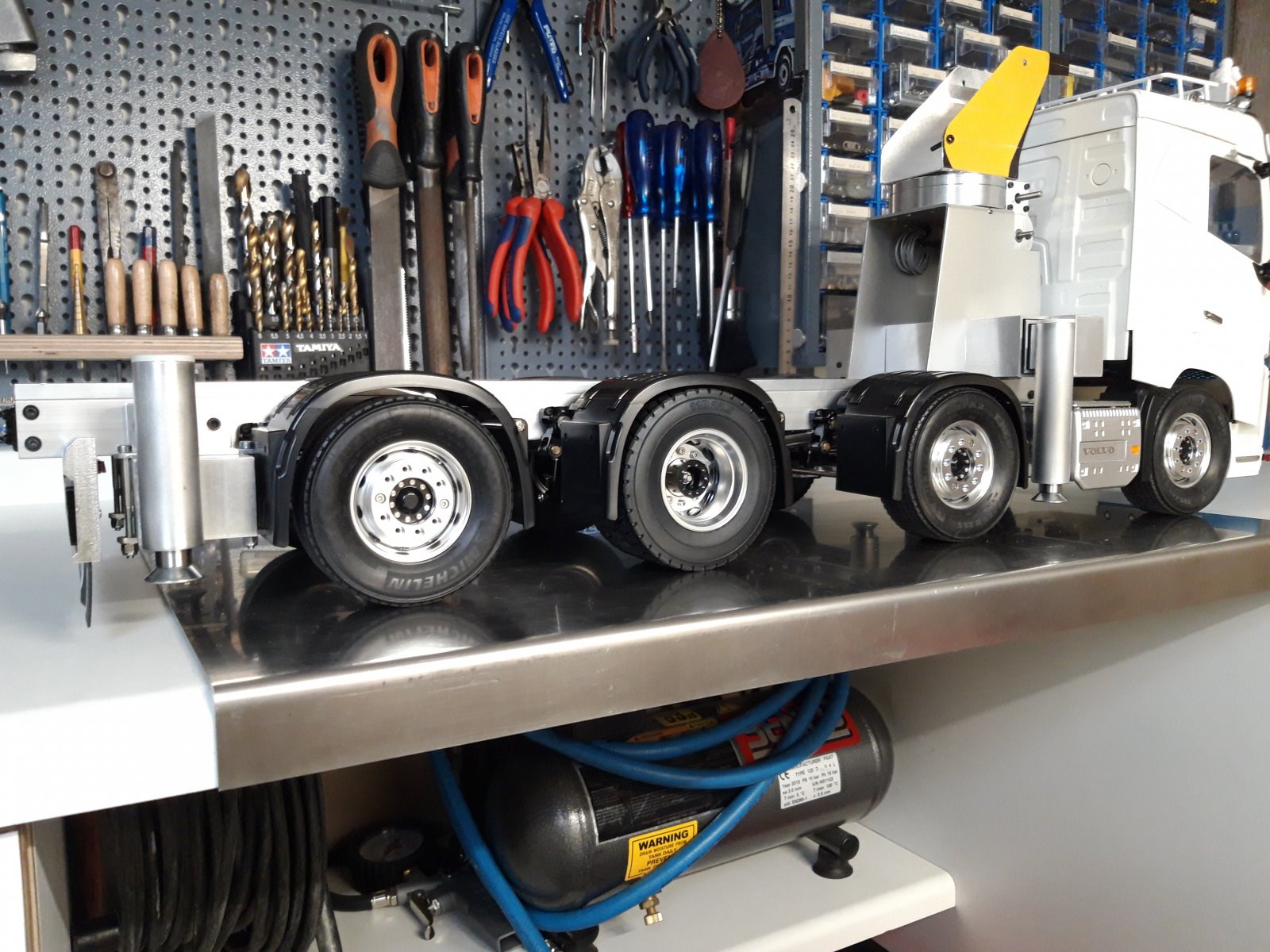

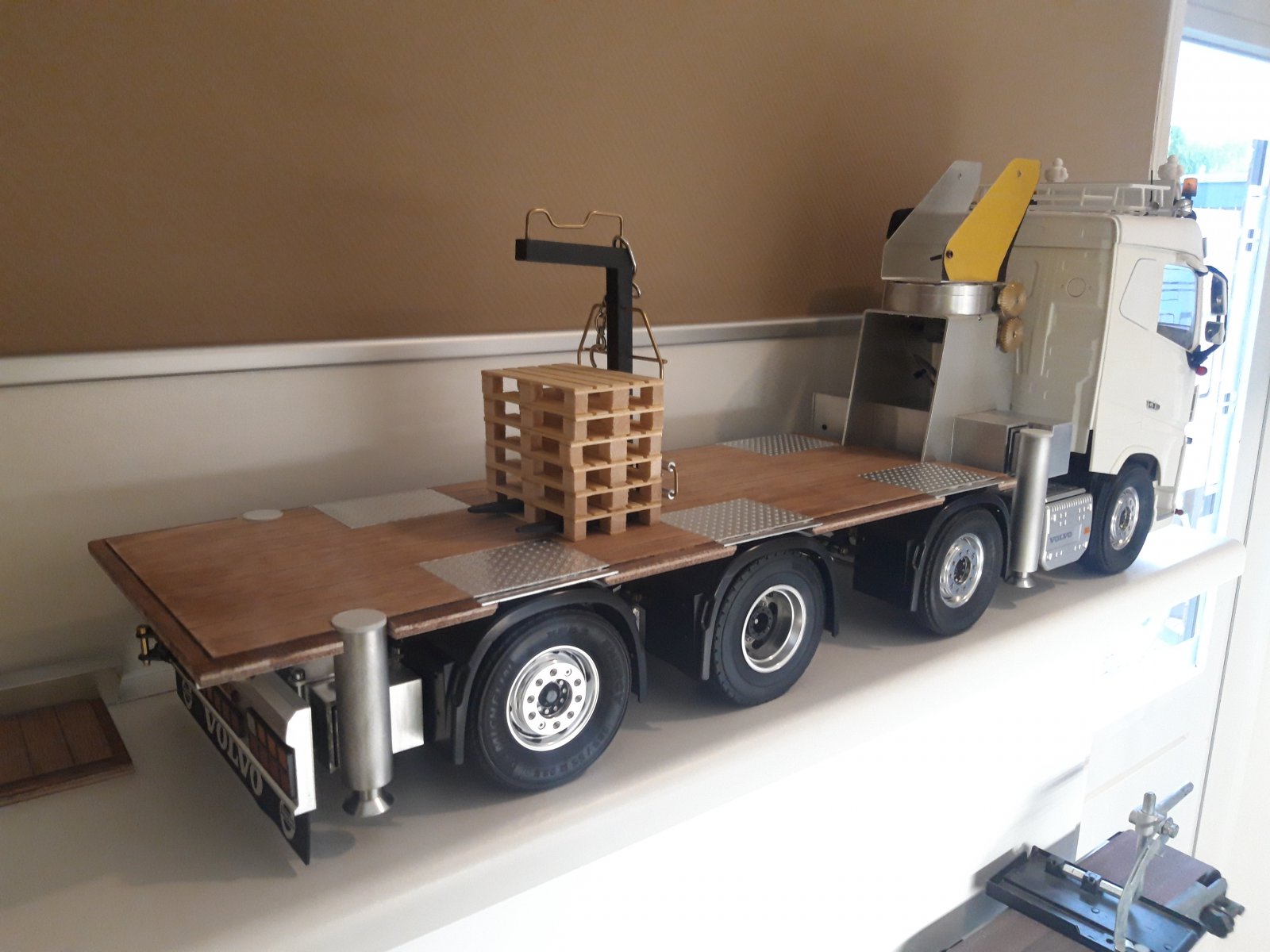

En nog een totaal plaatje weer


Nu de zij balken passend gaan maken, met sparring er uit voor de spadborden.

Tot de volgende. Gr
