Netjes hoor, ziet er verzorgd uit!!
weer eens heerlijk bijgelezen!, mooi werk Herby!
Dank voor de blijken van appreciatie.
Dag 387: 4/1/2022 0u30

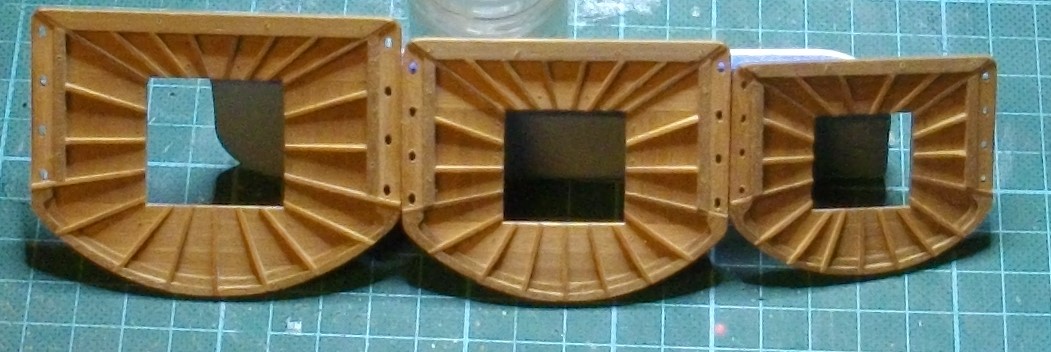

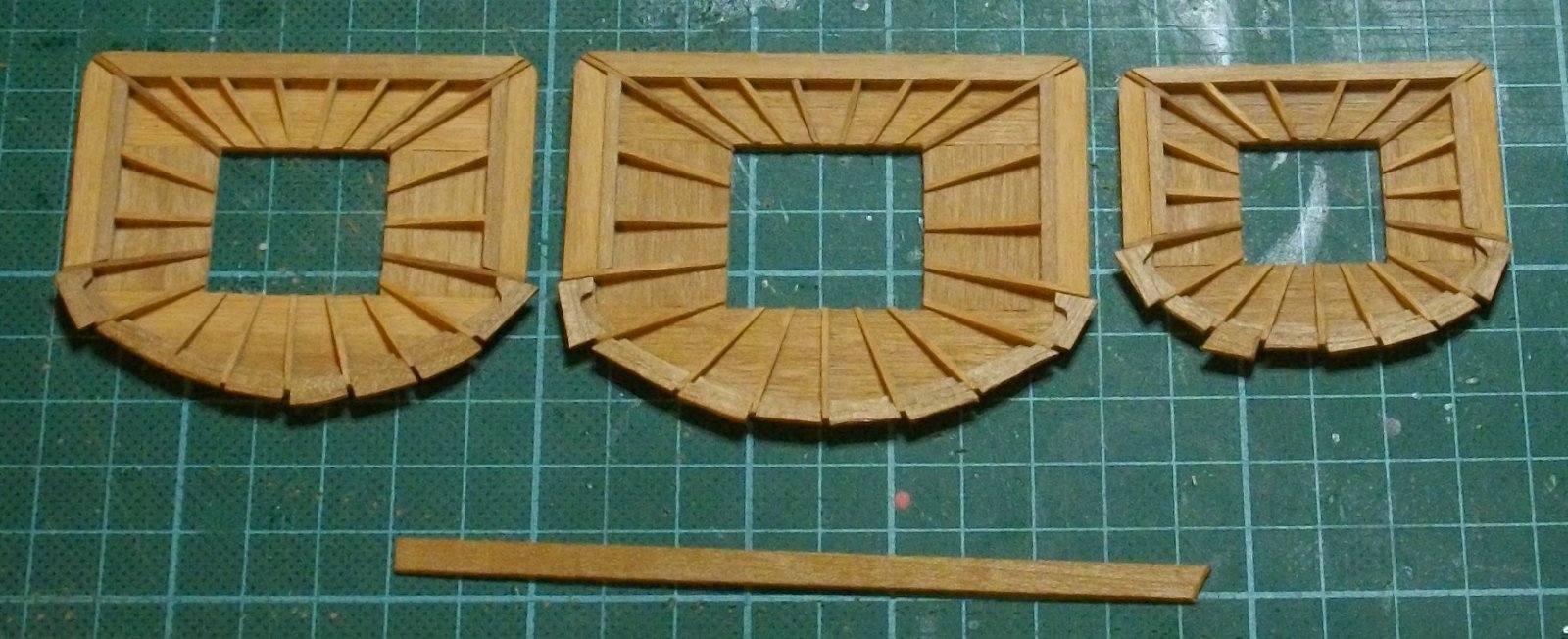

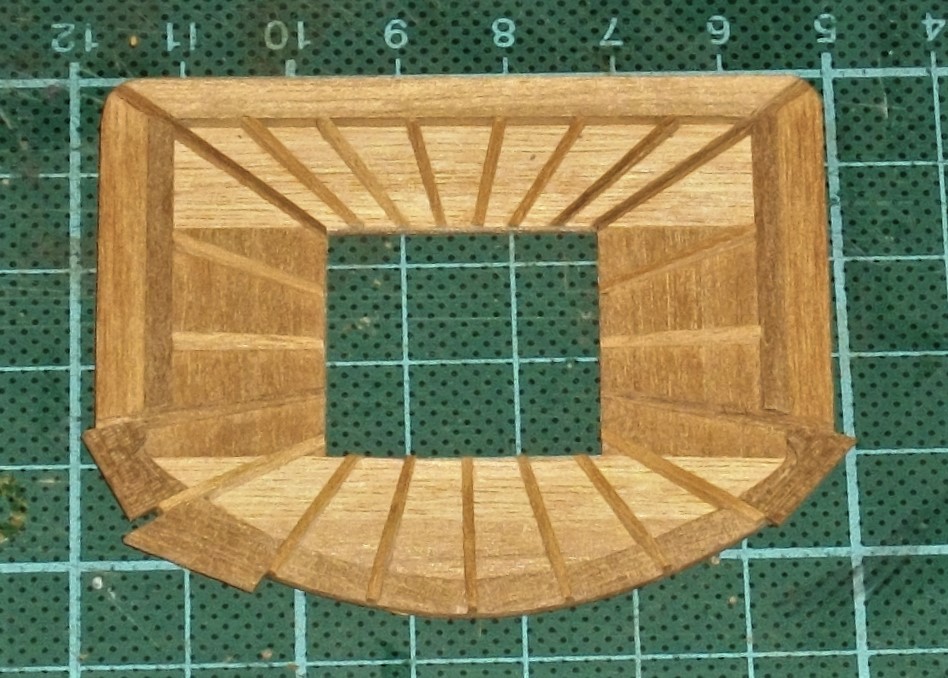

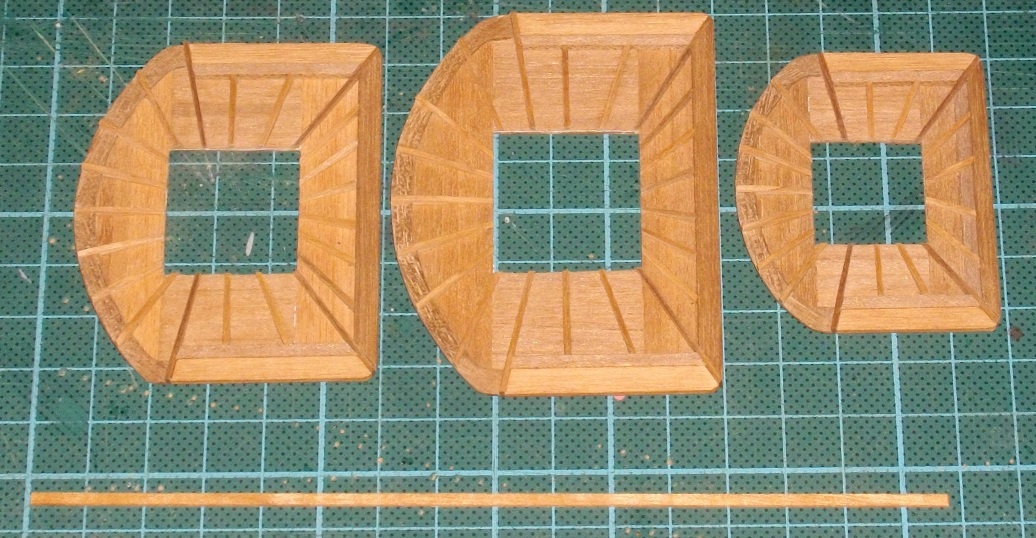

Tijd om de buitenrand vooraan aan te brengen.
Eerst maak ik een stukje noten 1 x 6 mm op maat zodat het perfect tussen 2 snaphanen schuift.
Dan geef ik de binnenrand vorm en lijm ik het stukje op zijn plaats met wat houtlijm.
3 gedaan, nog 21 te gaan
De binnenrand is moeilijk te zien. Het is ongeveer half zo breed als de onderste rand.
Veel modelbouwplezier
Dag 387: 4/1/2022 0u30
Tijd om de buitenrand vooraan aan te brengen.
Eerst maak ik een stukje noten 1 x 6 mm op maat zodat het perfect tussen 2 snaphanen schuift.
Dan geef ik de binnenrand vorm en lijm ik het stukje op zijn plaats met wat houtlijm.
3 gedaan, nog 21 te gaan
De binnenrand is moeilijk te zien. Het is ongeveer half zo breed als de onderste rand.
Veel modelbouwplezier
Dag 389: 9/1/2022 1u45

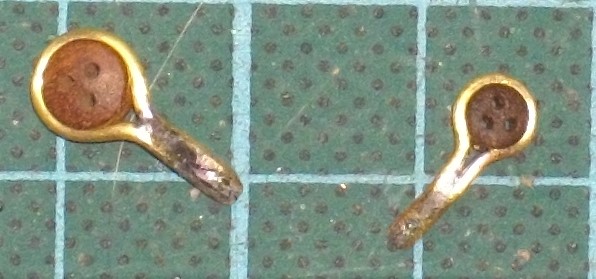

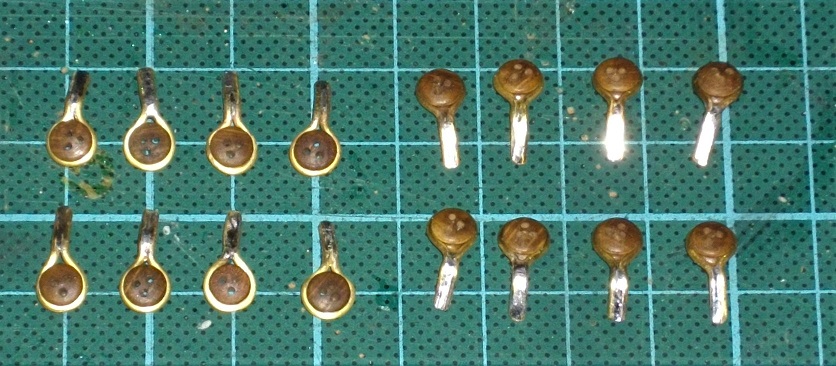

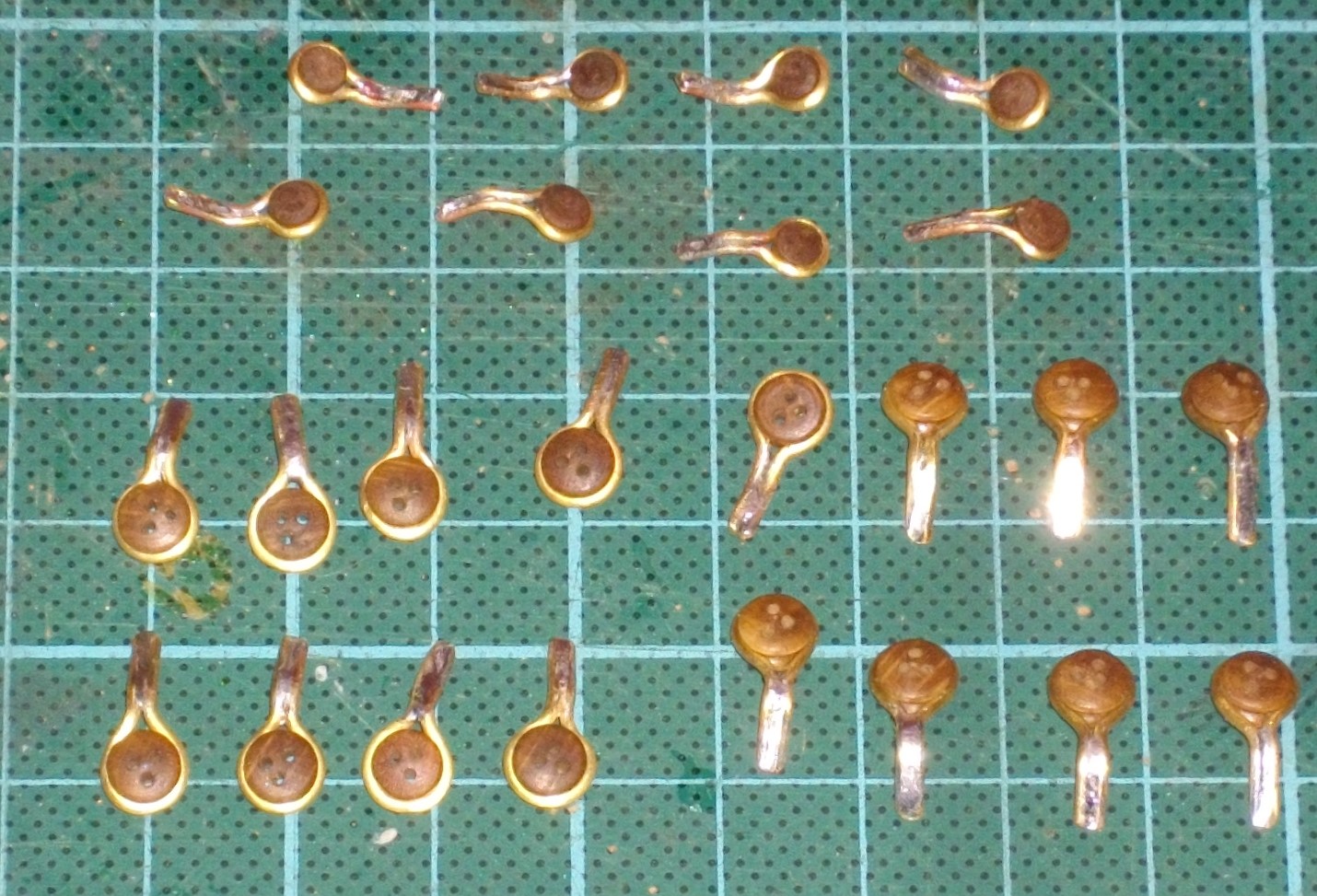

0,7 mm messingdraad geplooid rond een 3 mm jufferblok en dicht gesoldeerd. (x8)

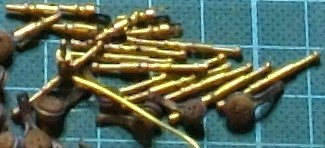

De uiteinden licht rond geslepen, een gaatje van 0,6 mm geboord en op kleur gebracht met patina zwart (x24). (op de foto met gaatje maar nog niet gezwart)

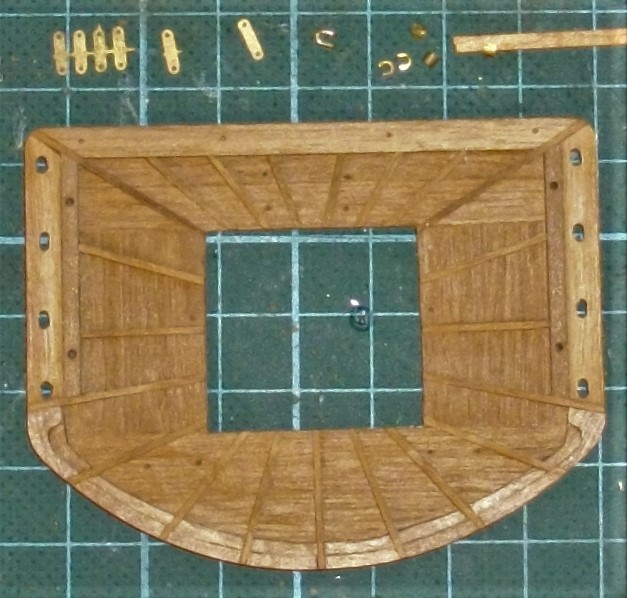

Met een 0,8 mm frees gleuven gefreesd in de zijkanten van de marsen (x24) en de plaats voor de gaten voor de leuning, de falkonetten, oogbouten en blokken aangeduid.

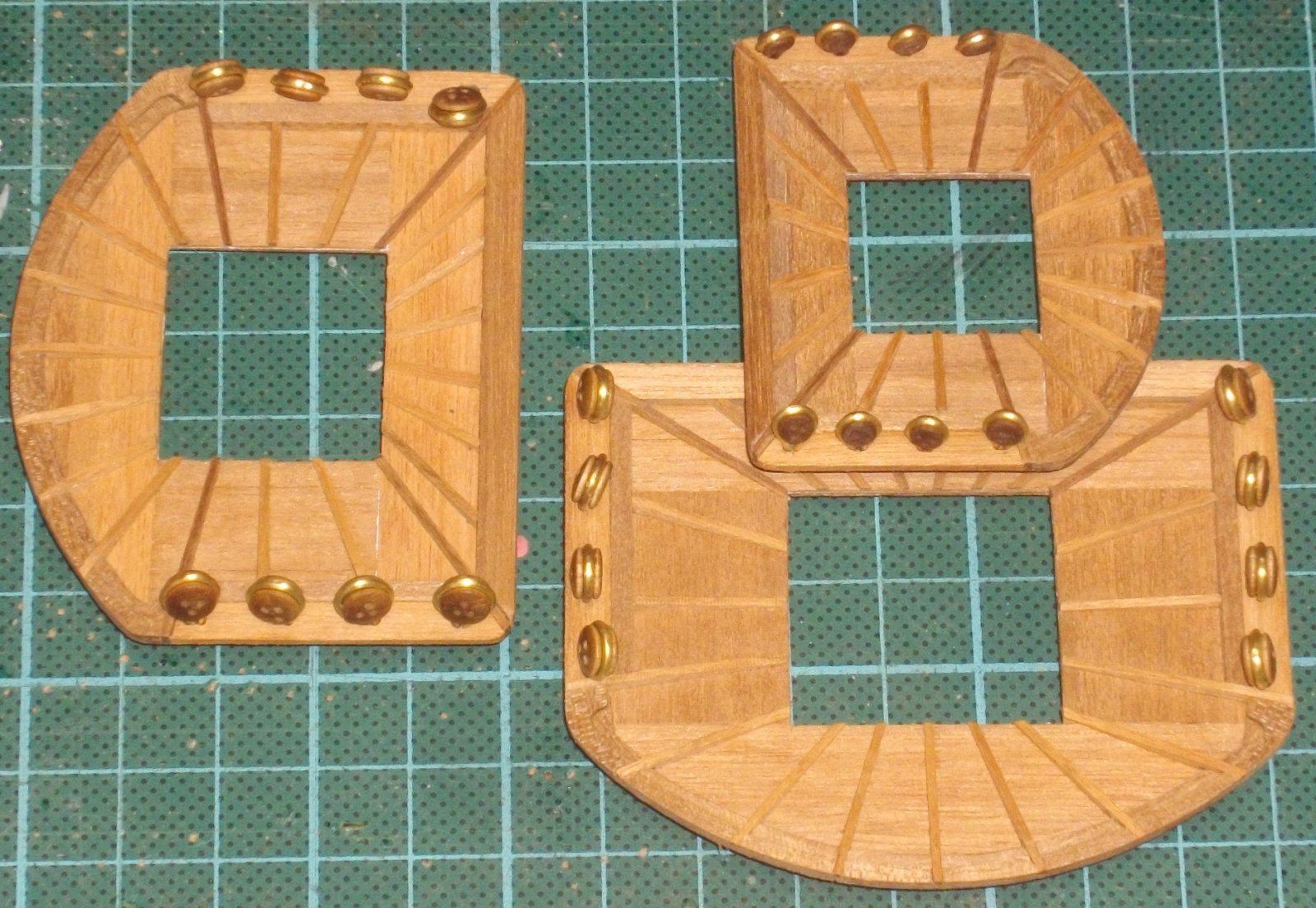

De jufferblokken mogen eens proberen of ze op hun gemak zitten in de gemaakte gleuven.
Veel modelbouwplezier,
0,7 mm messingdraad geplooid rond een 3 mm jufferblok en dicht gesoldeerd. (x8)
De uiteinden licht rond geslepen, een gaatje van 0,6 mm geboord en op kleur gebracht met patina zwart (x24). (op de foto met gaatje maar nog niet gezwart)
Met een 0,8 mm frees gleuven gefreesd in de zijkanten van de marsen (x24) en de plaats voor de gaten voor de leuning, de falkonetten, oogbouten en blokken aangeduid.
De jufferblokken mogen eens proberen of ze op hun gemak zitten in de gemaakte gleuven.
Veel modelbouwplezier,
Dank voor de aanmoedigingen
Dag 390: 10/1/2022 2u10
De Panart-kit voorziet geen geschut op de marsen. In het boek Anatomy of the schip staan echter op de 3 marsen aan elke zijkant 2 falkonetten getekend.
In mijn voorraad vond ik nog 10 stuks van een realistisch kaliber. 2 te weinig dus, dus ik overweeg er maar 2 te plaatsen op de kruismars.

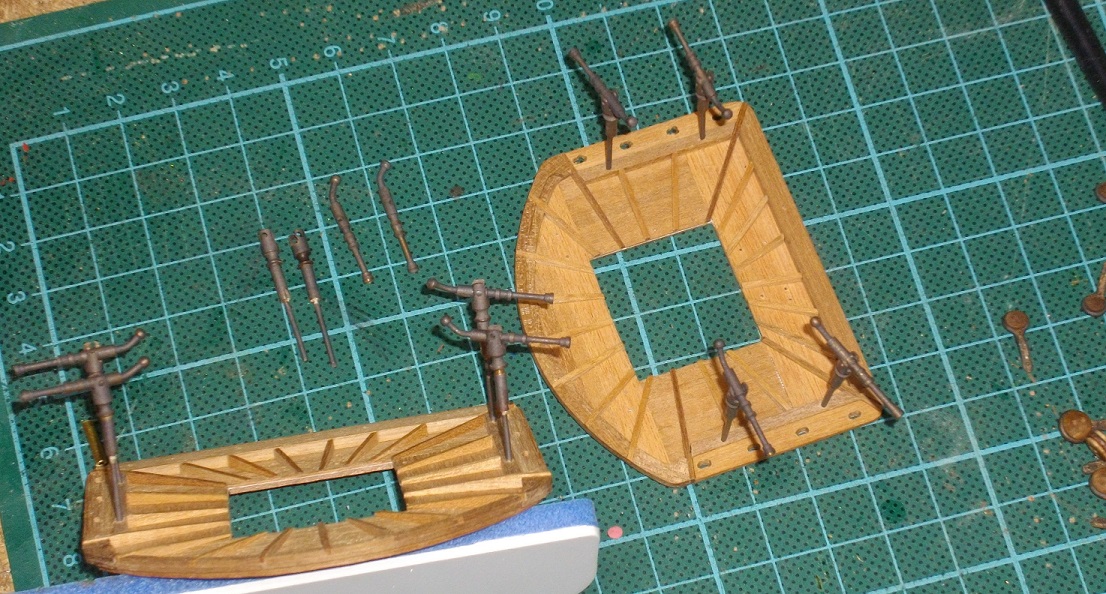

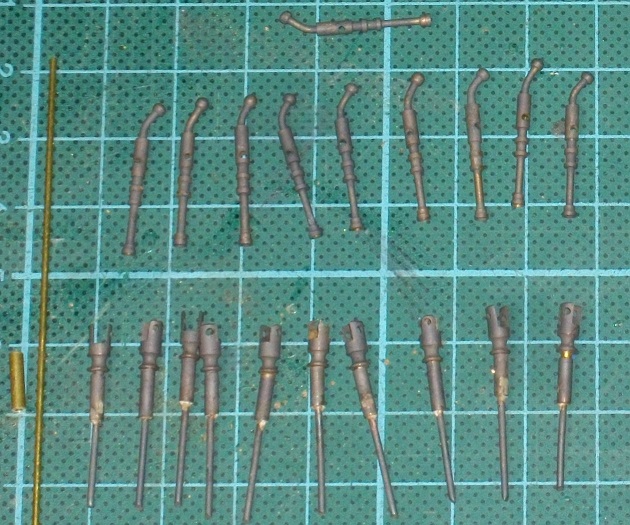

De voeten van de draaibeugels waren echter maar 4 mm lang. Met een buisje met buitendiameter 2 mm en messingstaf van 1 mm heb ik een voet op de aangegeven lengte gemaakt. Voet en lopen gebruineerd door ze kort in patina zwart te dompelen en af te spoelen in water.
De gaten voor de plaatsing van deze wapens uitgeboord op 1 mm en dry-fit- gemonteerd voor een fotomoment.
Veel modelbouwplezier,
Dag 390: 10/1/2022 2u10
De Panart-kit voorziet geen geschut op de marsen. In het boek Anatomy of the schip staan echter op de 3 marsen aan elke zijkant 2 falkonetten getekend.
In mijn voorraad vond ik nog 10 stuks van een realistisch kaliber. 2 te weinig dus, dus ik overweeg er maar 2 te plaatsen op de kruismars.
De voeten van de draaibeugels waren echter maar 4 mm lang. Met een buisje met buitendiameter 2 mm en messingstaf van 1 mm heb ik een voet op de aangegeven lengte gemaakt. Voet en lopen gebruineerd door ze kort in patina zwart te dompelen en af te spoelen in water.
De gaten voor de plaatsing van deze wapens uitgeboord op 1 mm en dry-fit- gemonteerd voor een fotomoment.
Veel modelbouwplezier,
pietsan
Forum veteraan
Foto's geven soms geen realistisch beeld van de verhoudingen, het lijkt er zo op dat ze met deze lengte in de weg gaan staan voor het stengenwant, hopelijk heb je daar rekening mee gehouden...?
Ja en nee
Ik heb de hoogte uitgevoerd zoals op tekening. maar er zitten wel meer inconsistenties tussen verschillende tekeningen in hetzelfde boek.
Het ziet er naar uit dat ze telkens tussen 2 hoofdtouwen komen, met een weeflijn net onder de falkonet en de volgende ruim er boven.
Bij het optuigen van het stengenwant zal het dus belangrijk zijn de bovenste jufferblokken niet te hoog te plaatsen.
Dank voor je bezorgdheid.
Dit zou wel een onaagename verrassing wees vir de vijandelijke boarding partij om van boven onder de lood gesteekt te word!
Jaques
Forum veteraan
Je zou het maar allemaal naar boven moeten sjouwen
Maar het zijn prachtige marsen geworden zo Herman
Dank voor je reactie Heinrich.
Nelson kan er van meespreken.
Klein kaliber hoor, en waarschijnlijk meer als afschrikking dan voor daadwerkelijk gebruik.
Alvast dank voor de vele en herhaalde blijken van bewondering.
Pingu57
Forum veteraan
Voor een koninklijk plezierjacht vind ik haar aardig zwaar bewapend Herman, die marsen worden aardig gevuld op deze manier. Heel mooi allemaal.
Dag 392: 16/1/2022 3u05

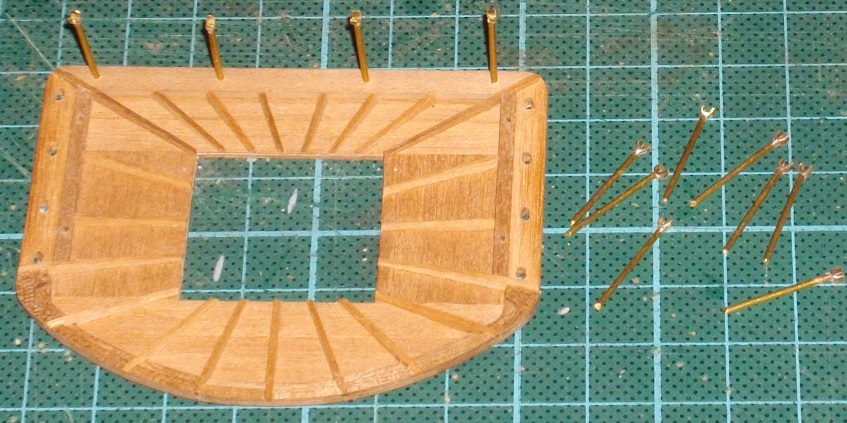

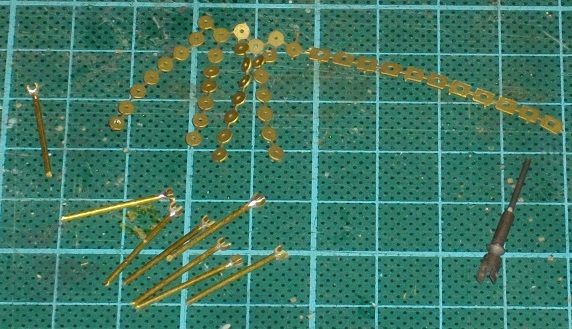

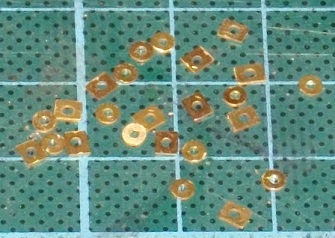

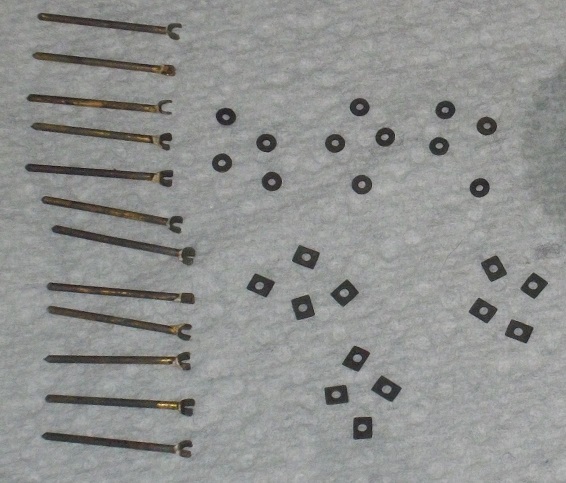

Relingsteuntjes alsook grondplaatjes voor de falkonetten en de railinsteunen gezwart.

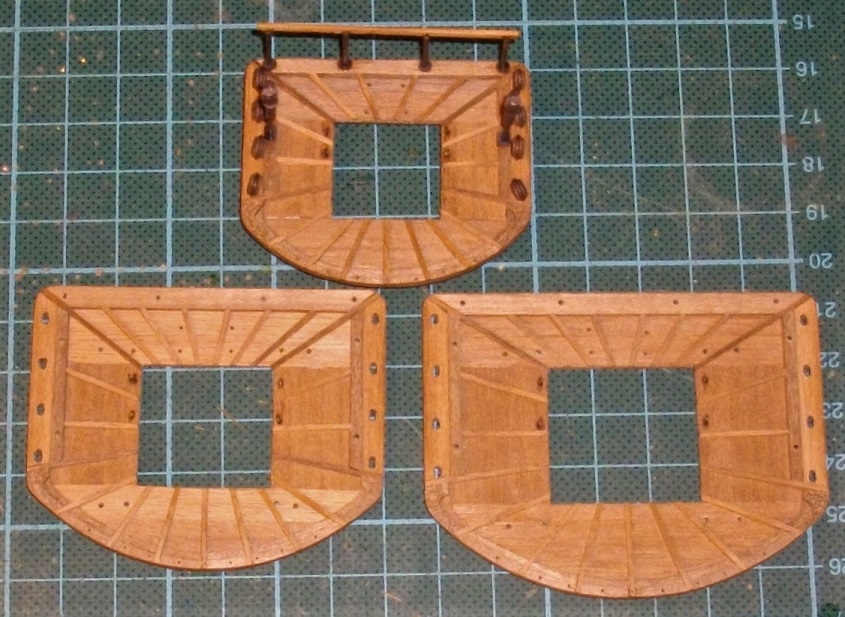

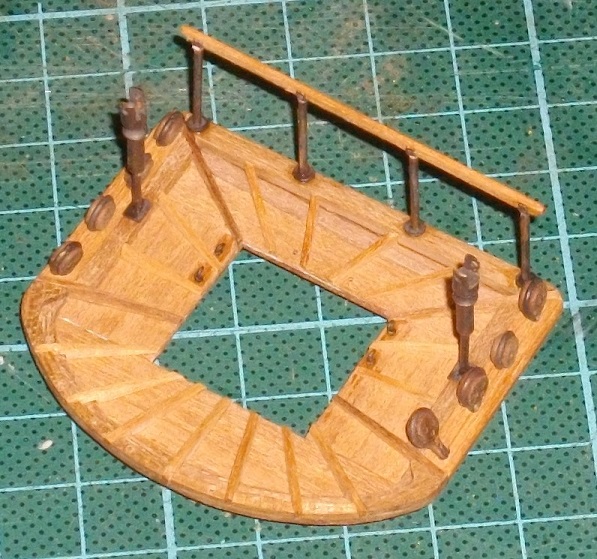

Railing en falkonetten op de mars van de kruismast geplaatst.
4 oogjes gedraaid uit messingdraad 0,4 mm, gezwart en aan beide zijden van het soldatengat in een 0,7mm gaatje gelijmd met dunne CA-lijm.
Ook de fokke- en grootmars voorzien van de 4 oogboutjes en alle nodige gaten geboord. Het gelijkt bijna op Zwitserse kaas .
Ik ben best tevreden met het resultaat.
Veel modelbouwplezier,
Relingsteuntjes alsook grondplaatjes voor de falkonetten en de railinsteunen gezwart.
Railing en falkonetten op de mars van de kruismast geplaatst.
4 oogjes gedraaid uit messingdraad 0,4 mm, gezwart en aan beide zijden van het soldatengat in een 0,7mm gaatje gelijmd met dunne CA-lijm.
Ook de fokke- en grootmars voorzien van de 4 oogboutjes en alle nodige gaten geboord. Het gelijkt bijna op Zwitserse kaas .
Ik ben best tevreden met het resultaat.
Veel modelbouwplezier,
