Recht boren

Losse kop centreren

O ja,
het stuk rondstaf hoeft vlgs mij niet per se 100% recht te zijn.

Dit rond stuk caliberstaal moet over de hele lengte exact dezelfde diktemaat hebben.
Caliberstaal moet perfect recht zijn.

Ik heb hier op het forum al enkele keren iets geschreven over het uitlijnen van de losse kop.
Ik gebruik daar nog steeds een van mijn twee stukken assenstaal voor.
Deze assen komen uit vrijwel nieuwe pneumatiek cilinders.
Ze zijn exact aan de maat en kaarsrecht.
Mooi hard verchroomd.

Aan beide uiteinden heb ik met een deugdelijke centerboor een center geboord.
In de drieklauw komt een stukje assenstaal dat ik 45-60 graden kegelvorm maak.
In de tegenkop komt een nieuwe harde center.
Tussen deze twee centers hangt het caliberstaal.

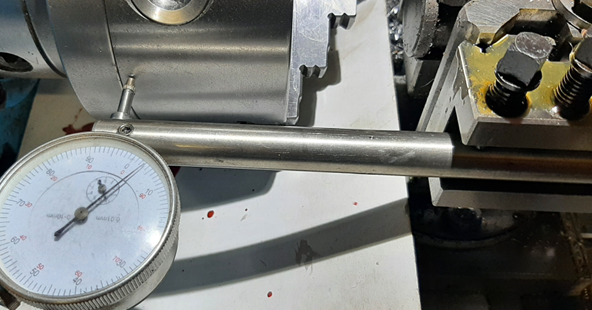

Dan word er een klokje centerhoogte tegenaan gezet en de volle lengte van links naar rechts afgetast.
Naar gelang de meetgegevens pas ik de losse kop aan, naar voren of naar achteren.

Oh ja,
Als het centerstaal in de klauwplaat zit draai ik deze kegelvormig af
zodat de centerpunt exact in het actuele midden zit.

Veel modelbouwplezier,
Willum

Op youtube gezien dat het in een klauwplaat boren van de centergaten niet nauwkeurig genoeg is om een meetstaaf voor uitlijnen losse kop te maken.
Daar werd aanbevolen dat met behulp van een spantang te doen, die veel nauwkeuriger centrisch inspant dan met een klauwplaat kan.

Ik begrijp dat je voor een meting steeds een nieuw center draait in de drieklauwplaat, wat dus zo nauwkeurig mogelijk wordt. Dan gebruik je de teststaaf met (eenmalig) 2 ingeboorde centergaten voor de controlemeting.
Heb je die centergaten ook met behulp van een spantang gemaakt, zoals ik in het bedoelde filmpje gezien heb?

Losse kop uitlijnen

Als ik een afhankelijke drie-klauw gebruik voor draaiwerk centreer ik ook met die drieklauw etc.
De kopse tegencenter boring in het calibreerstaf (ca. 40 cm lang) is 50 mm uitstekend aan beide zijden geklokt.
50 mm uitsteeklengte,
omdat dit een maat is in het testrapport van dit soort klauwplaten.
Met het maken van de tegencenter boring in de kop van het calibreerstaal moet de tegenkop al goed staan.

Zou ik met spantangen werken,
dan doe ik hetzelfde maar dan natuurlijk met een spantang.


Twijfel je over de uitlijning, of is de uitlijning echt zeer belangrijk, testen.
Wissel je van klauwplaat,
of wissel je van spantang naar klauwplaat,
testen.

© Foto w.p. 1-2023

Het liefst wissel ik niet van klauwplaat.
Controleer de inspanning en laat dat zo.

Alles voor modelbouw
Willum

Slijpsteen

Ton had op zijn slijpmachine een andere steen willen plaatsen.
De nieuwe steen had een groter gat dan de bestaande steen op de slijpmachine.

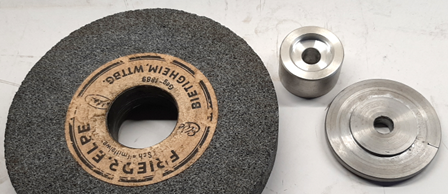

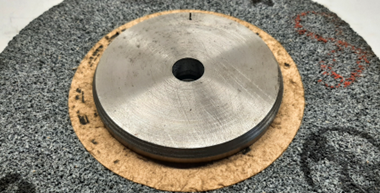

Vulstuk maken op de draaibank van aluminium.

© Foto w.p. 1-2023

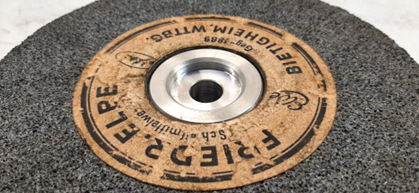

Ook de sluitplaat is aangepast aan de nieuwe steenmaat.
Een fijne groene steen voor Widia ruilen tegen een redelijk grove steen voor staal.

Ik was nog in bedenking over het materiaal voor het vulstuk.
Pom, Nylon, staal, aluminium is het geworden.

Veel modelbouwplezier,
Willum

Voor het meten van de slingering van mijn 3-klauw heb ik eens een ronde toolbit gekocht.
Volgens mijn een voldoende nauwkeurig, rond en recht staafje.

Dat kan ik helaas niet zeggen van mijn stuk zliverstaal.
Dat blijkt toch niet zuiver recht te zijn.
Op 2 V-blokjes gelegd en in het midden een meetklokje erop.
Langzaam ronddraaien en dan blijkt het ding ong. 0,06 á 0,07 mm te slingeren.
Helaas is dus deze staaf alleen bruikbaar om met de "merkmethode van Crispeyn" de losse kop uit te lijnen.

Losse kop uitlijnen

Als je caliberstaal niet kaarsrecht is,
is het zinloos om hier uit te lijnen.
Het zou op de uiteinden kunnen,
maar ik wil de hele lengte kunnen zien.

Veel modelbouwplezier,
Willum

Ze hebben allemaal een gemeenschappelijk kenmerk: vreselijk duur.
Van de Griffon las ik eens dat dat spul te hard wordt, waardoor er geen ragfijne kraslijntjes ontstaan maar raffelige lijnen omdat het spul verbrokkeld.

Drogisterij BIK in Leiden heeft het spul ook, in rood. Ook heel duur: €18/100ml

Iemand hier een recept om het goedje zelf te maken?

Aftekenlak


© Foto w.p. 1-2023 Kraslak.

Om op een stuk metaalplaat iets duidelijk zichtbaar te kunnen aftekenen kun je de kant en klare afdekmiddelen aanschaffen.

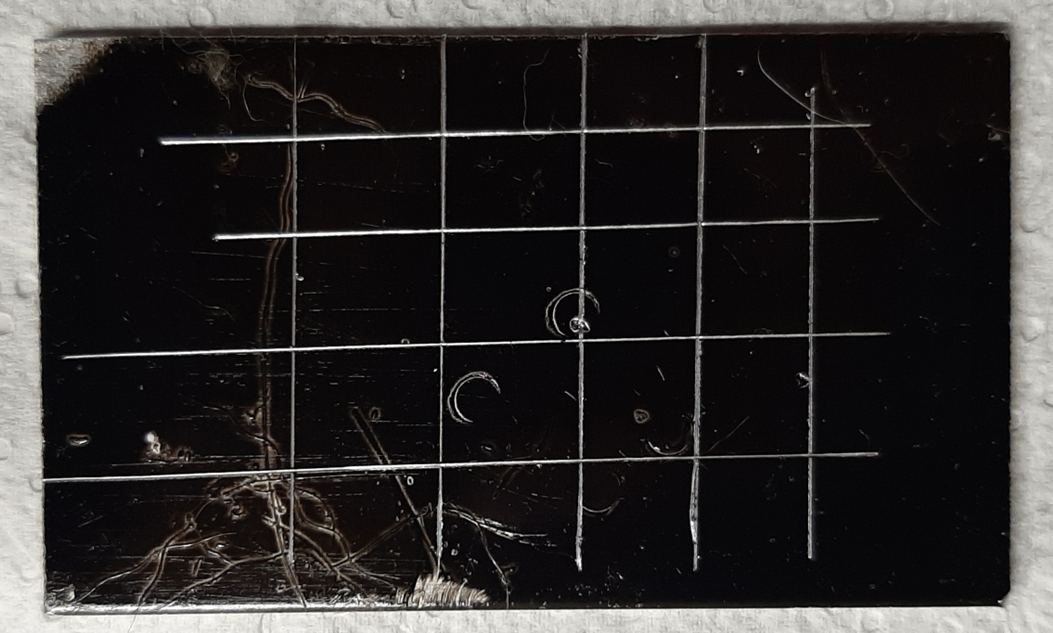

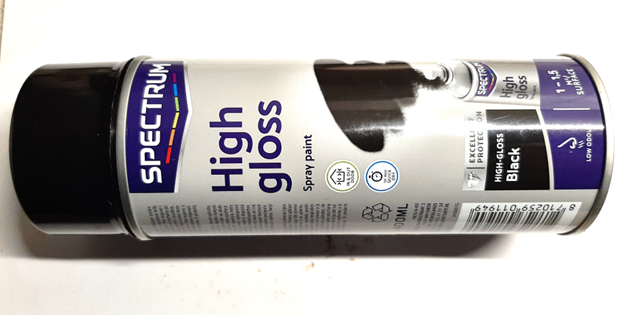

Op de foto heb ik een stukje aluminiumplaat beneveld met goedkope spuitverf.

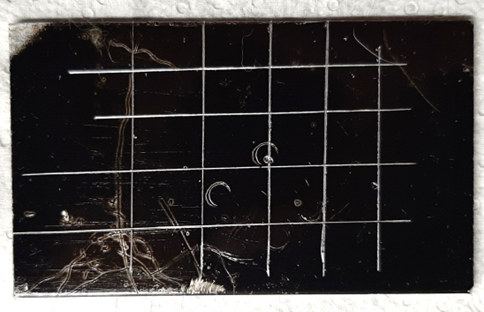

Met een puntige kraspen heb ik de lijnen getrokken.
Dit is voor mij de goedkoopste manier.
In welke kleur kun je zelf kiezen.

Ik zal niet zeggen vroeger, maar lang geleden heb ik meer gewerkt met afdek lakken en verven.
Bijvoorbeeld om te etsen in metalen.
Voor ieder soort afdekwerk is er wel een mooie oplossing te vinden.

Niet alles moet gelijk veel geld kosten.
Alles voor modelbouw
Willum

Laatst bewerkt:
Ik heb kunstschilders verf geprobeerd. Helaas, droogt niet of heeeeeeel langzaam.
Blauwe viltstift, of een rode gebruik ik weleens.
Werkt redelijk goed en is een stuk goedkoper.
Helaas geen recept in boekje Megen en Roeren, gedownload van internet. Staan de meest wanzinnige, bijzondere recepten in voor van alles en nog wat. Wel met ingrediënten die je nu vast niet meer kan krijgen, zoals loodwit etc.....

Ja, leuke boekjes. Recepten met veel ingrediënten die vast niet meer te krijgen zijn of niet meer verkocht mogen worden.
Loodwit o.a.

Nog zoiets: boekje "Repareer zelf, maar ...... doe het goed"

Cirkelzaag

Was ik vandaag in een werkplaats.
Daar stond een flinke zaagmachine.
Het zaagblad was 400-450 mm in diameter.
De timmerman had net die cirkelzaag afgeschakeld.

Wat mij gelijk opviel was het droge naloop geluid en de echt lange naloop.

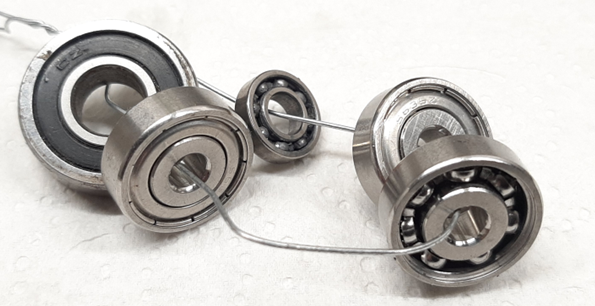

Lager drooggelopen.

© Foto w.p. 2-2023

Dat word slopen en nieuwe lagers plaatsen.
Kan de machine weer jaren zagen.

Met goed gereedschap is het prettig werken.
Veel modelbouwplezier,
Willum

Dag van de maakindustrie

In het Noord Limburgse wordt dit jaar weer de open bedrijvendag gehouden.
Een mooie kans om deze bedrijven eens van binnen te bekijken.
De dag is een presentatie
en voor sommige bedrijven een dag om werkzoekende te ontmoeten.

Belden
BELONG, BELIEVE, BE YOU, BELDEN
Belden maakt koper draden en snoeren van hoge kwaliteit.
Belden is gevestigd in Blerick

Blitta
THE BEAUTY OF INNOVATION BLITTA
Blitta is gevestigd in Venray.
Blitta maakt gevels voor kleinere en grotere panden.

CTL
THINK. SHAPE. DELIVER. CLT Metal Service
CLT Metal Service is gevestigd in Horst
Maakt onder andere, RVS en andere metaalproducten in grootformaat en bewerkingen tot 15 meter.

Geelen Beton Wanssum
SAMEN BOUWEN MAKKELIJKER MAKEN
Geelen Beton Wanssum
Bij Geelen Beton in Wanssum werkt men aan oplossingen op het gebied van bouw & betonproducten en het efficiënter maken hiervan.
Groot geworden in systeemvloeren, breder geworden door bouwelementen en casco producten.

Hauzer Techno Coating
ENGINEERING COATING SOLUTIONS FOR LIFE
Bij Hauzer zijn ze in staat om oplossingen te leveren die langdurig, duurzaam en toekomstbestendig zijn, omdat ze zich richten op samenwerking. Hauzer Techno Coating is sinds 1983 werkzaam en tevens baanbreker op het gebied van het ontwikkelen van plasmacoatingapparatuur.
Dit is apparatuur die door middel van een techniek genaamd ‘’Physical Vapor Deposition’’ coatings kan aanbrengen op allerlei producten.
Blerick

Interchemie
LEVERANCIER VAN VETERINAIRE PRODUCTEN
Interchemie werd in 1979 opgericht in Castenray.
Hoewel klein begonnen,
is het bedrijf nu een wereldwijde leverancier van veterinaire producten,
zoals diergeneesmiddelen, diervoeders en ontsmettingsmiddelen

Kersten
THE FUTURE IS CURVED
Kersten is gespecialiseerd in de buigtechnologie en de productie
van gebogen constructies en assemblages van staal en aluminium.
De fabrieken zijn ingericht met een uitgebreide serie moderne machines
zoals buigmachines, snijportalen, lasmachines, snijrobots en CNC freesmachines
Wanssum

Leolux
DE MOOISTE DESIGNMEUBELEN UIT VENLO
Leolux, een echt Venloos familiebedrijf,
waar vakmensen met veel aandacht de mooiste designmeubelen op bestelling produceren voor een wereldmarkt.
Blerick

Marcelissen Food processing machinery
LEIDER IN VOEDSELVERWERKENDE MACHINES
Marcelissen Food Processing Machinery is een familiebedrijf met ruim 70 jaar ervaring.
Dat familie gevoel, daar is men trots op.
Men heeft hart voor elkaar, voor anderen én voor de omgeving.
Voedselverwerkende machines bouwen is topsport

NTS Hermus
ACCELERATING THE FUTURE
NTS Hermus is een plaatwerker bij uitstek.
Venray

Oerlikon eldim
Eldim is onderdeel van Oerlikon
als wereldwijde leverancier van industriële producten en diensten.
In de vestiging in Lomm worden hoogwaardige, belangrijke onderdelen
voor vliegtuigmotoren en industriële gasturbines gemaakt,
Lomm

Optiwa
FABRIKANT VAN FIJNMECHANISCHE ONDERDELEN
Optiwa is gevestigd in Reuver en is opgericht in 1957.
Het bedrijf produceert complexe, fijnmechanische onderdelen op basis van verspanende technieken.
Reuver

Sulzer Turbo Services
SPECIALIST IN DE TURBINE WERELD
is sterk gespecialiseerd in de turbine wereld (gas, stoom en compressor).
Door de jarenlange ervaring is er een enorme schat aan technologische kennis
verzameld om in deze markt tot de top te behoren.
Lomm

VDL parree
KRACHT DOOR SAMENWERKING
Al 70 jaar staat VDL Parree in Sevenum garant voor
kwaliteit op het gebied van kunststof spuitgietdelen die ze desgewenst ook voor de klanten samenstellen tot halffabricaten of eindproducten.
Bij VDL Parree begeleiden ze de klanten door de ontwerp- en ontwikkelfase om zo tot het best mogelijke product te komen.
Voorbeelden van producten die hier gemaakt worden zijn interieurdelen van auto’s en vrachtwagens zoals de binnenkant van de deur, het console tussen de stoelen of de bumper. Maar ook onderdelen voor kinderwagens en couveuses
Sevenum

Vitelia
ZORG & PASSIE
Liefde voor het vak, gedrevenheid en een totale passie voor de dieren verbindt klanten met Vitelia.
Gezonde, uitgebalanceerde en eerlijke diervoeding zien ze bij dit bedrijf in Wanssum, Oirlo en Ysselsteyn

Kijk even op de site van:
Dag van de maakindustrie voor de gegevens.

Meerdere van deze deelnemende bedrijven heb ik al eens
of meerdere malen gezien.
Altijd de moeite waard.

Let wel!
Wil je een bedrijf bezoeken is dit alleen met vooraanmelding.
Een tijdslot is van toepassing.

Veel modelbouwplezier,
Willum

Tekst is van de website van https://www.dagvandemaakindustrie.nl/

Laatst bewerkt:
Recht boren

Op het programma voor vandaag stond eigenlijk messing solderen.
Het weer zat niet mee, dus dan de werkplaats in.
Tijd is kostbaar en maar een keer te gebruiken.

Centrisch en recht doorboren.
Gat na gat exact in het midden boren.
Het midden?
Het midden heeft nog maar weinig vlees om zich heen.

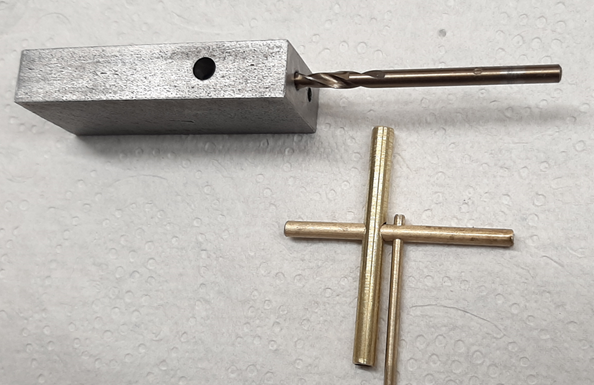

Op de foto:
De dwarsligger is 3 mm de dunne pen erdoorheen is 2 mm.
De dikkere staander is een buisje van 4 mm.


© Foto w.p. 2-2023

Ik had nog een soortgelijke boormal maar deze had al veel geleden.
In ere afdanken, en twee nieuwe gemaakt.

Veel modelbouwplezier,
Willum
