Recht boren
- Topicstarter teun winkel
- Startdatum
hoop dit nooit te hoeven doen .
Borenslijphulpstuk
Tot mijn spijt zie ik dat de tekening niet meer bij mijn artikel hier op het forum staat.
Dat is meer dan TUK.
Dank je forum.
Eigenlijk kan het artikel dan ook weg van het forum.
De foto is namelijk een wezenlijk onderdeel van de uitleg hoe te maken en hoe de borenslijper te gebruiken.
Op Gokkel staat deze nog wel op enkele plekken.

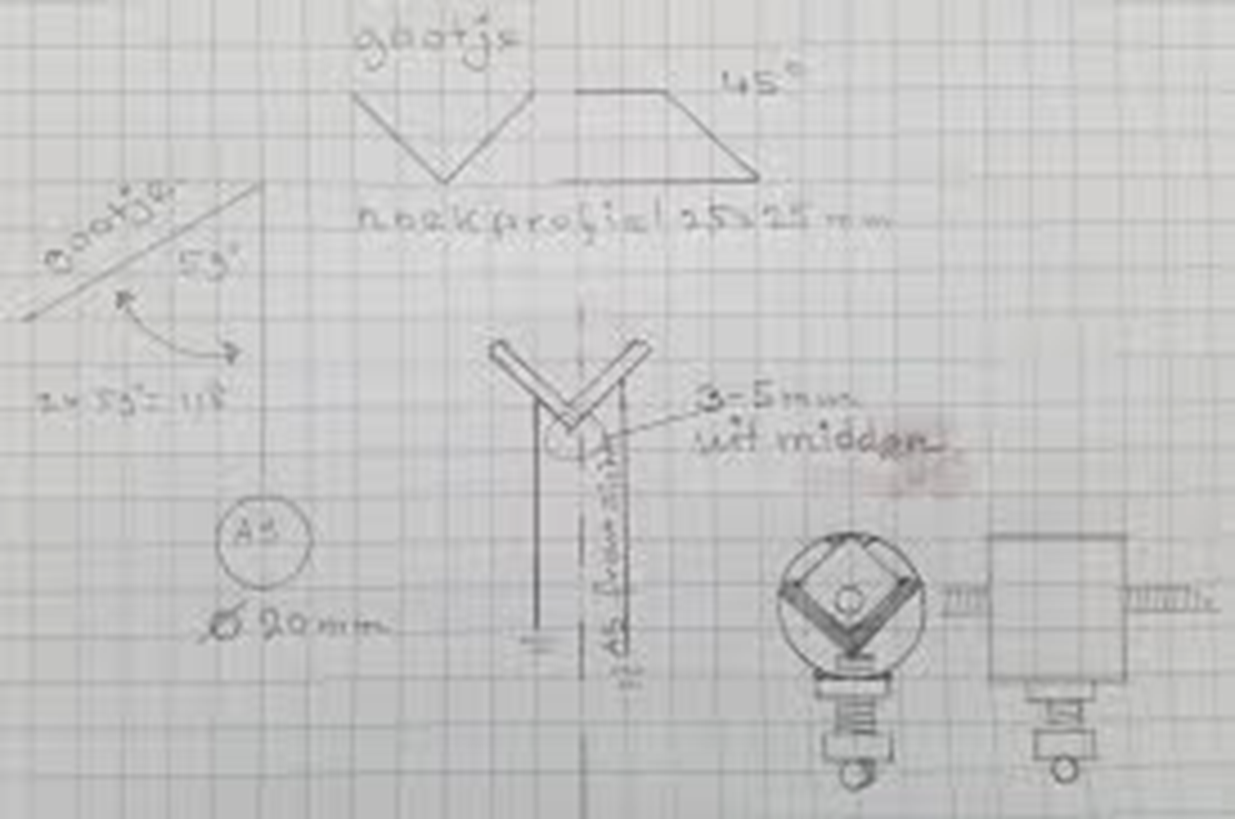

Dit is een slecht kopie Peter wil je hem gaan bouwen kan ik kijken of ik de originele tekening nog heb.
Mijn ontwerp borenslijphulpstuk.
Deze borenslijper plaats je naast je werkbankslijper.
Simpel ding, werk zeer snel.
Veel modelbouwplezier,
Willum
Tot mijn spijt zie ik dat de tekening niet meer bij mijn artikel hier op het forum staat.
Dat is meer dan TUK.
Dank je forum.
Eigenlijk kan het artikel dan ook weg van het forum.
De foto is namelijk een wezenlijk onderdeel van de uitleg hoe te maken en hoe de borenslijper te gebruiken.
Op Gokkel staat deze nog wel op enkele plekken.
Dit is een slecht kopie Peter wil je hem gaan bouwen kan ik kijken of ik de originele tekening nog heb.
Mijn ontwerp borenslijphulpstuk.
Deze borenslijper plaats je naast je werkbankslijper.
Simpel ding, werk zeer snel.
Veel modelbouwplezier,
Willum
ga ik proberen Messing moeren
Ik moet twee messing moeren maken.
De messing moeren hebben een eigen maat 21,8 mm rechts maal 14 gangen.
Kan ze voor een tientje per stuk kopen met 7,50 verzendkosten.
Doen we niet, ga ze maken.

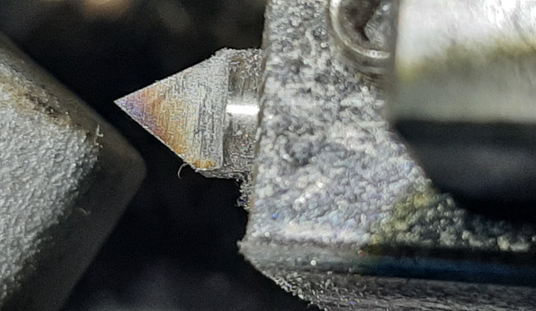

Mijn boorbeitel heeft nu nieuwe bitjes voor 60 en 55 graden schroefdraad.

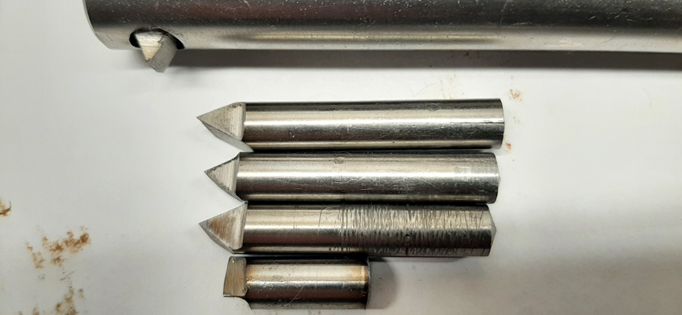

2 x © Foto w.p. 1-2023 © De vier draadbeitels en helemaal onderen een binnenbeitel bitje.
De bits zijn geslepen uit HSS Co boren 7,2 mm.
7,2 mm omdat ik nog wel 20 stuks over heb voor zulke projectjes.
De lengte moet nog afgekapt worden op 20 mm zodat het bitje in het draadgat past.
Om de bitjes te slijpen heb ik een slijpblokje gemaakt voor deze maat.
Ingekorte boor een keer inspannen voor alle volgende slijpgangen.
Het blokje met de opgesloten boor wordt steeds in de gewenste stand gedraaid.
Veel modelbouwplezier,
Willum
Ik moet twee messing moeren maken.
De messing moeren hebben een eigen maat 21,8 mm rechts maal 14 gangen.
Kan ze voor een tientje per stuk kopen met 7,50 verzendkosten.
Doen we niet, ga ze maken.
Mijn boorbeitel heeft nu nieuwe bitjes voor 60 en 55 graden schroefdraad.
2 x © Foto w.p. 1-2023 © De vier draadbeitels en helemaal onderen een binnenbeitel bitje.
De bits zijn geslepen uit HSS Co boren 7,2 mm.
7,2 mm omdat ik nog wel 20 stuks over heb voor zulke projectjes.
De lengte moet nog afgekapt worden op 20 mm zodat het bitje in het draadgat past.
Om de bitjes te slijpen heb ik een slijpblokje gemaakt voor deze maat.
Ingekorte boor een keer inspannen voor alle volgende slijpgangen.
Het blokje met de opgesloten boor wordt steeds in de gewenste stand gedraaid.
Veel modelbouwplezier,
Willum
Uitlijnen losse kop draaibank. (methode gejat uit boek van Crispeyn)
Dat kan op een paar manieren.
Ik las laatst over eentje die ik niet kende.
Neem een stuk rondstaf, zo lang als maar mogelijk op je bank(je).
Boor er 2 centergaten in.
Plaats de staaf tussen de centers.
Maak aan de kant van de vaste kop, vlakbij de rand van de staaf, een markering, bijv. met een permanent marker (niet inkrassen of zo)
Zet een meetklokje op het support en stel dat, op die markering, in op nul.
Draai de staaf om en laat daarbij het meetklokje en de nul instelling met rust.
Beweeg de meetklok mbv het support naar de lose kop, totdat de meetstift op de markering terecht is gekomen.
Staat de klok nog steeds op nul? dan is het OK.
Anders de losse kop nastellen totdat de klok op nul staat.
Simpel en doeltreffend.
Dat kan op een paar manieren.
Ik las laatst over eentje die ik niet kende.
Neem een stuk rondstaf, zo lang als maar mogelijk op je bank(je).
Boor er 2 centergaten in.
Plaats de staaf tussen de centers.
Maak aan de kant van de vaste kop, vlakbij de rand van de staaf, een markering, bijv. met een permanent marker (niet inkrassen of zo)
Zet een meetklokje op het support en stel dat, op die markering, in op nul.
Draai de staaf om en laat daarbij het meetklokje en de nul instelling met rust.
Beweeg de meetklok mbv het support naar de lose kop, totdat de meetstift op de markering terecht is gekomen.
Staat de klok nog steeds op nul? dan is het OK.
Anders de losse kop nastellen totdat de klok op nul staat.
Simpel en doeltreffend.
Zijn dat whitworth moeren?
Nee.
Dit zijn moeren voor fles aansluitingen bij technische gassen.
21,8 mm maal 14 gangen daar word van gezegd het is BSPP draad.
Ik kan dat nergens zo terug vinden.
Onder de streep maakt het niets uit.
Ik maak een schroefdraad 14 gangen met een hoek van 55 graden.
Komt goed.
21,8 mm R is bijvoorbeeld voor koolzuur.
21,8 mm L is bijvoorbeeld voor propaan.
24,32 mm R is voor Argon of argon/koolzuur.
De moeren zijn drukvast/trekvast tot en met 200 bar.
Veel modelbouwplezier,
Willum
Nee.
Dit zijn moeren voor fles aansluitingen bij technische gassen.
21,8 mm maal 14 gangen daar word van gezegd het is BSPP draad.
Ik kan dat nergens zo terug vinden.
Onder de streep maakt het niets uit.
Ik maak een schroefdraad 14 gangen met een hoek van 55 graden.
Komt goed.
21,8 mm R is bijvoorbeeld voor koolzuur.
21,8 mm L is bijvoorbeeld voor propaan.
24,32 mm R is voor Argon of argon/koolzuur.
De moeren zijn drukvast/trekvast tot en met 200 bar.
Veel modelbouwplezier,
Willum
