Recht boren

Boren slijpen is mij nog nooit gelukt.

Dat is jammer.
Met een beetje hulp van een borenslijper lukt dit ook jou.
Zeker weten.

Borenslijpers zijn er in alle prijsklassen.
Borenslijpers zijn er in veel kwaliteiten.
Er zijn er die vergen veel handelingen om een boor te slijpen.
Er zijn snelle.

Je kunt er een kopen, nieuw of tweedehands.
Je kunt er zelf een maken.

Ergens staat hier bij "Recht boren" een schets met de onderdelen.


Veel modelbouwplezier,
Willum

Boren slijpen


Foto's w.p. 10-2022

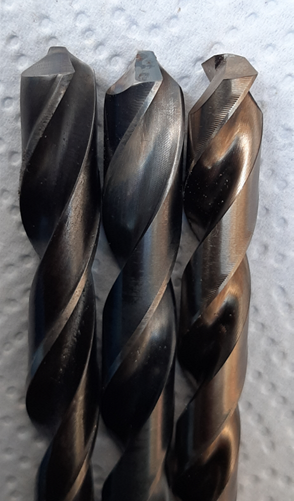

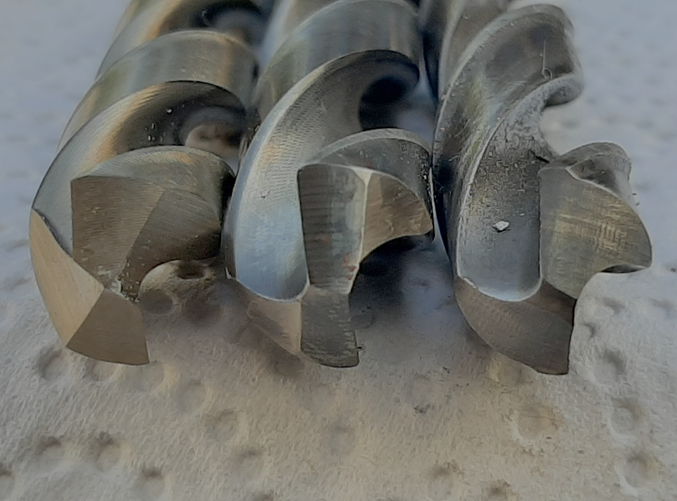

Foto links,
Standaard 118 graden geslepen HSS boor.
Standaard 118 graden geslepen HSS boor met weggeslepen rug.
Splitpunt geslepen HSS-Co5 boor.

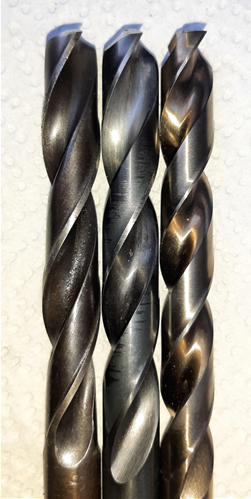

Foto rechts,
Splitpunt
HSS weggeslepen rug
HSS standaard geslepen.

Het wegslijpen van de rug is een verzwakking van de boorkop
maar bevorderd een goede afvoer van de boorspanen.

De vrijloop op de snijkop bepaald de maximale snij/boordiepte per omwenteling van de boor.
Is de vrijloop klein is de kop sterk.
Is de vrijloop groot verzwakt de sterkte van de kop.

Veel modelbouwplezier,
Willum

Borenslijper

Op die site staan varianten van een Amerikaanse borenslijper.
Het ding moet toch wel met miljoenen verkocht zijn.
Sommige mensen kunnen er mee overweg andere mensen weer niet.
Een halve eeuw geleden kochten wij er thuis ook een.
Hij is in de la beland.

Een jaar of tien geleden kocht ik er een samen met een stapel boren.
Ik heb hem kado gedaan aan iemand die hem graag had.

Westfalia verkoopt deze slijper, andere verkopen hem onder de naam BGS 3200 etc.
De goedkoopste die ik tegenkwam was 2 tientjes.

5 slijphoeken zijn instelbaar,
88 is 176 graden voor dunne plaat
68 is 136 graden dunne boortje bij hoge boorsnelheid
59 is 118 graden standaard geslepen
49 is 98 graden zachte metalen, aluminium, koper, messing..
41 is 82 graden verzinken.

Iemand had hem in blauw nagemaakt in staal.
Zag er stabiler uit.
De stabiliteit bij allemaal die varianten is niet geweldig misschien wel net genoeg.
Het probleem bij mij voor mijn slijpwerk was steeds het draaipunt, de slinger naar links en rechts.


Foto's w.p. 10-2022

Mijn borenslijper lijkt hier op maar is super stabiel.
Ik heb er een onwrikbaar draaipunt van gemaakt.


Veel modelbouwplezier,
Willum

Laatst bewerkt:
Borenslijpen

Zo'n slijper heb ik destijds inderdaad van u gekregen,
ik moet er nog een beetje handigheid in krijgen
maar dat ga ik zeker proberen binnenkort.

Had ik er een gebruiksaanwijzing bij gedaan Ruud?

Foto's w.p. 10-2022

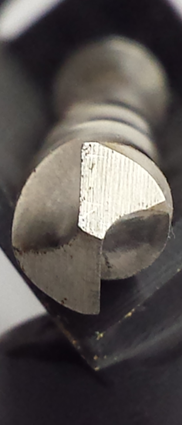

De punt/kop van de boor staat op centerhoogte van de slijpsteen.

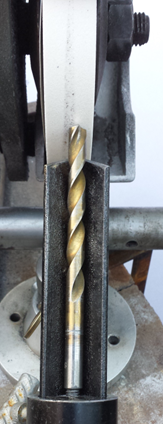

De te slijpen boor ligt rechtop in het gootje. Rechtse foto.
De boor draai je zonder spanning tegen de steen aan.
Dan draai je de boor weg van de steen naar rechts.
Zet de slijpmachine aan en maakt een draai over de steen naar links.
Dit kun je nog een keer met lopende machine herhalen.
Machine kan aanblijven.
Draai de boor naar rechts weg van de steen.
Dan draai je de boor 180 graden, de tweede snijkant staat nu boven.
Maak een zwaai naar links over de slijptsteen.
Herhaal dit nog een keer.
Zet de machine uit.

Controleer het resultaat.
Is het goed ben je klaar.
Mag er nog iets afgeslepen worden leg je de boor weer in het gootje.
Draai het gootje naar rechts weg van de steen.
Draai je met de fijn instelling de te slijpen boor ietskes verder naar voren.
Herhaal de slijpgang.

Let wel, jouw borenslijper is voor 118 graden standaard boren.

Veel modelbouwplezier,
Willum

Beitels slijpen

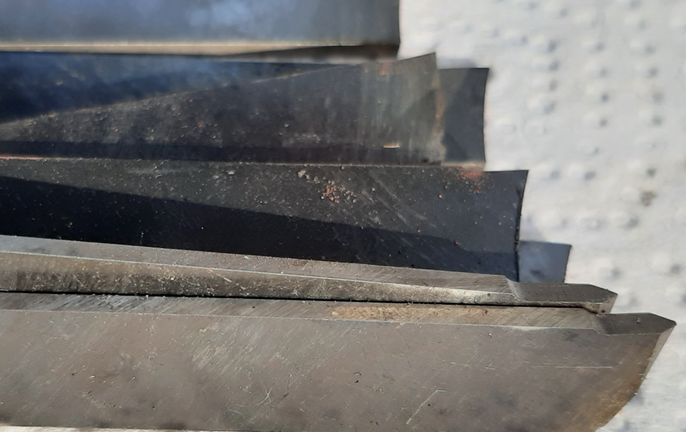

Nog enkele beitels geslepen.
Twee dubbele draadbeitels 60 graden.
En enkele dubbele afsteekbeitels.

Foto's © 3 x w.p. 10-2022

Draadbeitel 60 graden:
Beitelmaat is half duims" ofwel 12,5 mm.
Slijpgangen 60 graden,
Links 30 graden
Rechts 30 graden
Slijpwerk ca centerhoogte.

Snijvlak voor de spaanafvoer slijpen.
Geen foto.



Afsteekbeitels 90 graden:
Afsteekbeitels ook 1/2"
Snijvlak voor de spaanafvoer slijpen.

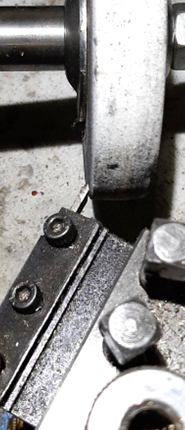

Beitelplaat ligt op centerhoogte.

Vrijloop aan de neus van de beitelplaat slijpen.
Beitelplaat staat boven centerhoogte.
Foto 2

Veel modelbouwplezier,
Willum

Ik ben van plan een diamant komslijpsteen, diameter 100mm, op de hoofdspil van mijn draaibank te zetten.
Ik wil dat doen door een opnamedoorn MC3 te maken, die direct in de spil past.
Op die manier voorkom ik dat slijpstof in de klauwplaat terecht komt; de kale hoofdspil is ook makkelijker schoon te maken na het slijpwerk.
Ik kan de doorn zonder of met trekstang maken, maar bij voorkeur zonder trekstang.
Toerental diamant komsteen zal c.a. 700 omw/min zijn.
Is het verstandig / veilig die doorn zonder trekstang te gebruiken?


Komslijper

Dat is een goed idee.
Scheelt een hoop vervuiling.
Stofzuiger onder de slijpsteen helpt ook.

Die MC 3 met zachte kop.
Is hij niet leverbaar bij de DHZ,
kun je deze zelf maken.
Al enkele keren hier beschreven.

700 tpm is een aardig toerental voor een slijptsteen.
Volgens mij mag die diamant iets sneller.
Als jij het nodig vind of gewoon niet vertrouwd gebruik een trekstang.

Wat ga je slijpen?

Veel modelbouwplezier,
Willum

Idee een beetje van jou gejat Willum.
Ik wil spiraalboren en draaibeitels, widia en HSS, slijpen op die steen.
Ik heb er nu een op een slijpmachine, maar die heeft een zeer fijne korrel, K240. Het duurt heel lang om daar wat materiaal mee af te nemen; is meer voor de afwerking bedoeld.
Een 125mm steen voor mijn slijpmachine hebben ze niet bij HBM en elders zijn die dingen waanzinnig duur.
Dus dan een 100mm op de draaibank. Die bedoel is grof korreliger en neemt sneller af. Ik hoop dat ik daar mijn slijpkunsten mee kan verbeteren.

Trekstang is te maken, maar daar sjor je de conus al gauw heel vast mee.
Om hem eruit te krijgen moet ik hem een tik geven.
Te harde tikken is slecht voor de lagers, vandaar dat ik het liefste zonder trekstang wil.

@Stoompomp
Bedankt voor je zoekhulp!
Dat is een gewone witte steen en die zijn beter verkrijgbaar tegen betaalbare prijzen. Net als groene.
De witte zijn prima bruikbaar voor HSS etc., maar niet voor hardmetaal, daar is de groene beter geschikt voor.
Ik zoek een diamantschijf.
Die is voor beide materialen bruikbaar.

Overigens, bij slijpen op de draaibank alles afdekken.
Poetslap of zilverpapier.
Ik ga eens zgn "kleefdoekjes"uit de schildersbranche proberen.
Worden gebruikt om schuurstof af te nemen, maar zullen wellicht ook prima slijpstof binden.

Idee een beetje van jou gejat Willum.

Daarvoor staat het hier.

Ik moet zeggen de DHZ heeft de 150 mm erg goedkoop.
Jammer dat de witte steen te hart is.
Helaas alleen in korrel 120.
Omdat de steen zo hard is is dit een nadeel.
Harde steen liever grover.

De groene is zachter en slijpt minder snel heet.
Hier is korrel 120 dan ook geen probleem.

Om HSS te slijpen op een diamant is eigenlijk zonde.
Je slijpt dan erg duur.

Widia slijpen op een groen steen of inderdaad diamant.

En die morseconus moet met een tik vast en met een tik los.
Of je moet iets verzinnen
zoals bij de losse kop
die dat het zaakje er netjes en gelijkmatig eruit drukt.

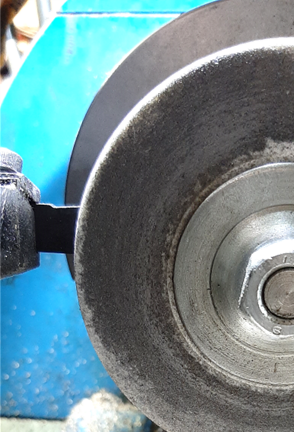

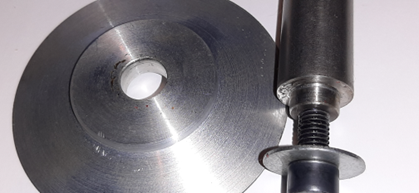

Wil je een foto zien hoe ik mijn diamant heb opgespannen?


Veel modelbouwplezier,
Willum

Een 125mm steen voor mijn slijpmachine hebben ze niet bij HBM
en elders zijn die dingen waanzinnig duur.


De DHZ heeft twee gangbare stenen
150 mm en 200 mm in wit deze is vrij hart. Loopt snel warm. 150 mm x20 mm is 5 euro.
150 mm en 200 mm in groen deze is zacht. Loopt niet warm. 200 mm x 30 mm is 20 euro.
Dan hebben ze nog een komsteen 150 x 30 mm staat niet op de site.

Elders kost een 150 mm of 125 mm al snel 30 tot 40 euro.

Als ik mij niet vergis Henk heb jij smalle stenen (15mm?) op je werkbankslijper.
Welke steen zoek je 125 x 15 mm korrel 80, 100, 120?
Ik heb nog steeds een hele stapel stenen liggen.
Kan er best een missen, doet mij echt geen pijn.

Veel modelbouwplezier,
Willum

Slijp assen

Enkele slijp assen


Foto's © 4 x w.p. 10-2022

Links een kettingzaag steen 3,2 mm breed. Midden een witte was ooit 150 x 20 mm. Rechts een goedkope diamant.
En dan zijn er nog enkele voor ander gebruik.
De twee linkse stoffen door het korrelverlies van de steen. De rechtse heeft dit bijna niet.
Meest gebruikte is de middelste steen.

Veel modelbouwplezier,
Willum

Laatst bewerkt:
Als je een foto wilt plaatsen dan graag!

MC zet ik vast door bijv de boorkop eerst voorzichtig in de spil van mijn FB2 freesmachine te schuiven en dan hem met een snelle beweging er verder in te brengen.
Hij klapt dan vast. Eruit dmv een duwstang en uitdrukmoer.
Alleen de spantanghouder voor frezen gaat er met een trekstang in. Niet te hard vast trekken; het is al snel teveel van het goede en dat merk je met het eruit persen.....

Iets van een uitdrukmoer op de hoofdspil van de draaibank maken kan misschien. Ik moet dan de kroonmoer die de afstelling borgt vervangen door een ding met een stuk fijne buitendraad erop, waar dan de uitdrukmoer weer op past.
Voorlopig eerst maar eens alleen de komsteen erop maken.

De MC kan ik op 2 manieren maken. Een MC3/MC1 reduceerhuls tussen de centers opspannen en dan de beitelslede daar nauwkeurig op uitrichten mbv een caliberplaat. Nadeel is dat de beitelslede een veel te korte werkweg heeft om de benodigde lengte te maken. In delen maken zie ik echter niet zo zitten.

Andere manier is de losse kop zijdelings mbv een meetklokje te verplaatsen. Je kan de MC dan in één keer maken, met de autom. langsvoeding.
Zo heb ik onlangs een MC2 gemaakt en die past zuigend in de pinole.

De losse kop moet dan eerst wel nauwkeurig in lijn staan. Bij mij is dat zo; op ruim 50cm lengteverschil minder dan 1/100mm.
Ik doe dat met een lange staaf, die tussen de centers geplaatst wordt.
Vervolgens op die staaf een punt met een viltstift zetten en de meetklok, met statiefje op het support, daarop op nul stellen.
Daarna de staaf omdraaien en op datzelfde meetpunt de eventuele afwijking met de klok vaststellen. De klok in de tussentijd niet verstellen!
Losse kop dwars opschuiven tot de klok op nul staat (meten na vastzetten losse kop).
De hele procedure nog een keer ter controle.
Methode gejat van mijnheer Crispeijn, van de gelijknamige machinehandel in België. Hij gebruikt daar een lange staaf zilverstaal voor. De noemen ze daar stubstaal....

Reden waarom ik een diamantschijf wil proberen is dat je dan veel minder steenstof krijgt en het slijpt vlgs mij prettiger.

Gereedschap maken

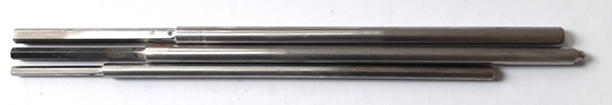

Toch nog maar eens een setje extra lange inbus gemaakt.

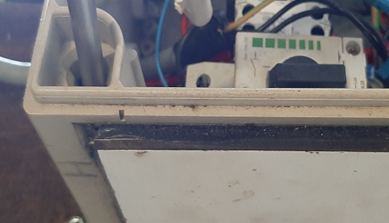

Ik heb een rolpoort besturing gemaakt in een 12 cm diepe montagedoos.
In deze diepte moet de doos met inbus aan een kolom geschroeft worden.

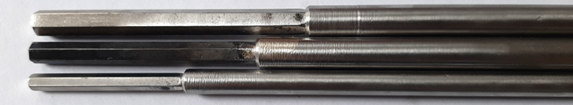

Foto's © 2 x w.p. 10-2022 4, 5 en 6 mm zeskant.

Overtallige inbussleutels recht gemaakt en in een rvs buis gewerkt.
Het geheel met zilver vastgesoldeerd.


Foto © w.p. 10-2022

Veel modelbouwplezier,
Willum

Laatst bewerkt:
Dopsleutel maken

Een van mijn waterpompen moest uit elkaar gehaald worden.
Zaten daar ook van die vreemde lange schroeven in.
Eerst een te klein dopje,
met hamerslag over de schroefkop vast gezet.
Toen losgedraaid met de accuboor.

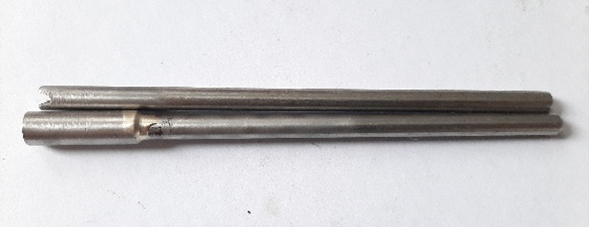

Toch maar eens een passend dopje gemaakt.
Dat geklooi steeds.

Foto's © 2 x w.p.

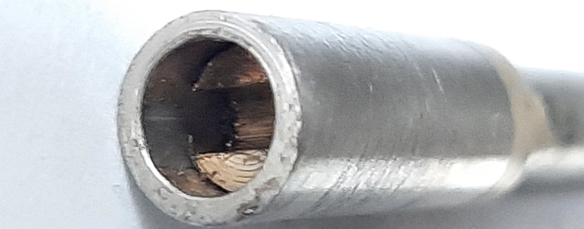

Stift van 6 mm RVS kops ingezaagd.
Schuifbus erover en vastzetten met zilver.
Dopje klaar, doet het prima, had ik jaren eerder moeten maken.

Veel modelbouwplezier,
Willum
