Lang geleden van mijn vader geleerd: ga nooit met je vingers aan spanen lopen trekken. Altijd een haakje gebruiken.
Ik had gisteren hetzelfde, zij het met hele kleine spaantjes. Langspanig staal en je ziet dat de hele kluwen op enig moment in de rondte gaat draaien.
Niet aan gaan trekken maar laten gaan.



[willum]

Draadsnijden

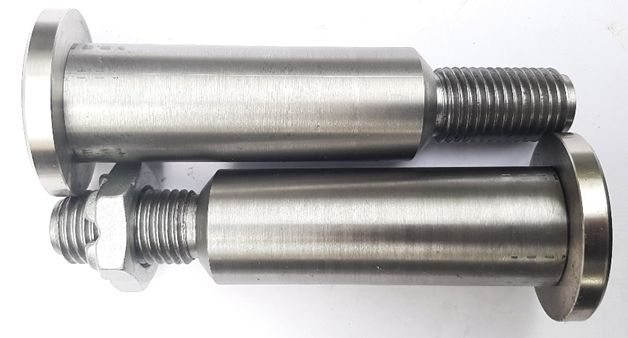

De pennen zijn klaar.
Ze zijn exact aan de maat en hebben strakke schroefdraad.

Foto's © w.p. 7-2022

Foto's © w.p. 7-2022

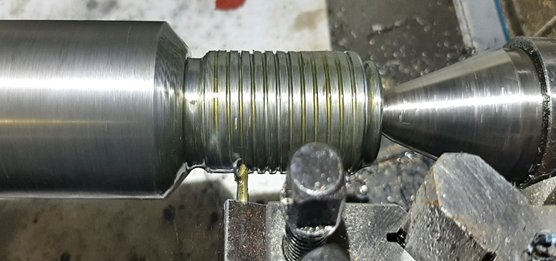

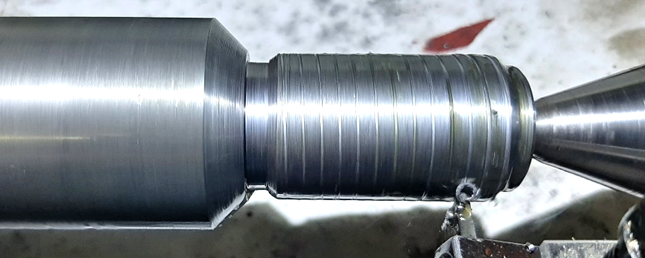

Vooraf het snijden realiseerde ik me dat de beitel breed/dik genoeg moet zijn om zo'n diepe draad over de volle breedte van die ene pas te kunnen snijden.
3,5 mm breedte moest het beiteltje zeker hebben.
Het topje van de beitel moet iets afgerond zijn.
Het is weer gelukt.

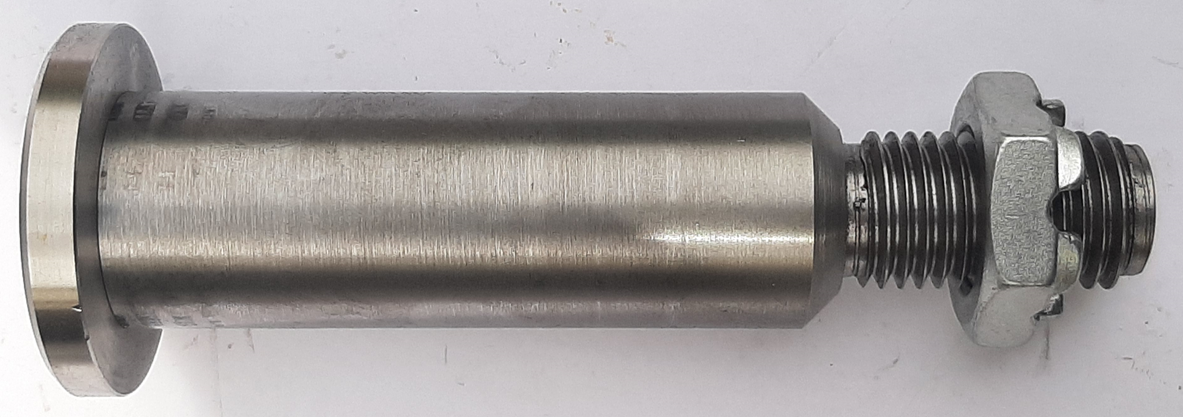

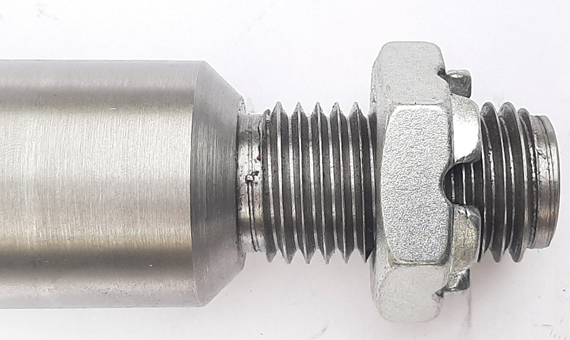

De kroonmoer gaat de pen vastzetten.
Een splitpen gaat de moer borgen tegen weglopen.
Het gat voor de kroonmoer moet ik nog boren.
En dan moeten er nog enkele onderleg/glijringen gedraaid worden.

Dan had ik nog een smeerkanaal willen boren tot halve lengte door de pen.
Maar dat hoeft bij nader inzien.

Van roestige stukken assenstaal naar een scharnierpen.

Bij het maken van deze pen storende punten tegen gekomen aan mijn draaibank waar ik vaker tegenaan loop.

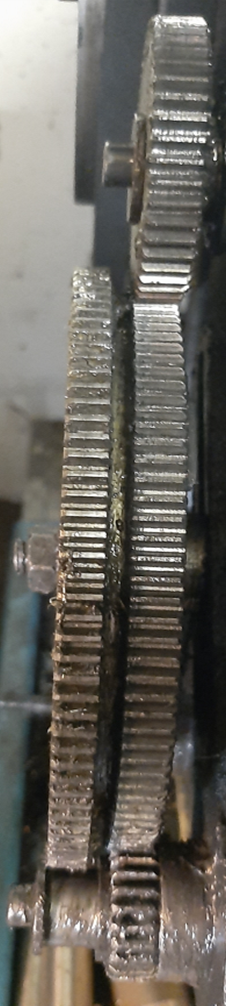

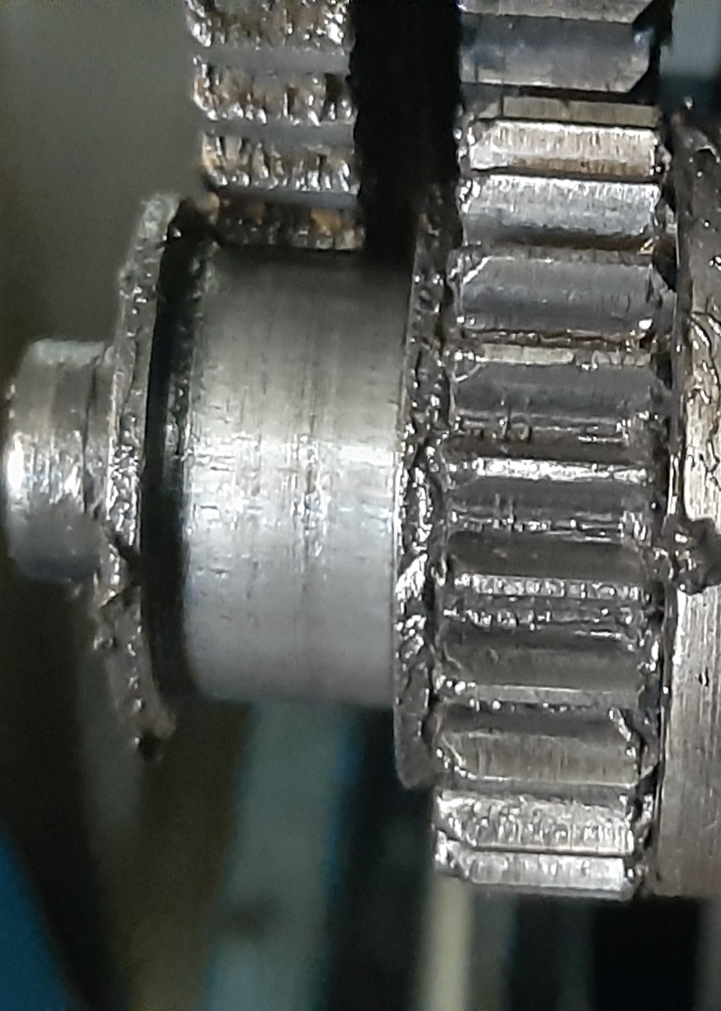

Het 127 tandwiel loopt met haar tanden tegen een vulbus aan bij het onderste tandwiel.
Dat gaat een volgende verbeter project worden.

Veel modelbouwplezier,
Willum



[R Groen]

Ziet er mooi strak uit, netjes gemaakt.
Welke draad is het M14?
Groet, Ruud.



[Stoompomp]

Even een vraag: het onderste tandwiel.
Tijdens mijn opleiding, eind jaren 60,moest ik op een AI van Hembrug draaien.
Volgens mij, zat het 127t wiel op de leispindel, dwarsvoeding.
De lei-, draadspindel was imperiaal en het 127 tandwiel is precies de helft van een inch 2,54mm.
Hierdoor kun je op een draaibank met inch maten metrische draad snijden.
Voorbeeld, tandwiel van 100t op 127t, per omwenteling (100/127)x2,54=0.2mm verplaatsing, spoed.
Bij mijn draaibank gebruik ik een formule om ervoor te zorgen, dat de tandwielen niet botsen.
Misschien kun je een andere opstelling van wisselwielen kiezen.
Succes. Henk.



[willum]

Draad snijden

Welke draad is het M14?

Had kunnen zijn.
De draad is M 30 x 3,5

De pen/as is 45 mm.
Daar komen een paar ton als belasting op.

Leuk zo'n bedrieglijke foto waar je de maat niet aan af kunt lezen.

Veel modelbouwplezier,
Willum



[willum]

Het onderste tandwiel.

Ik heb een dubbel tandwiel, 120/127.
Zelden dat ik 127 gebruik. Alleen met Inch draad snijden.

Meestal 24 boven, 120 midden, 48 onder.
Dan heb ik nergens last van.

Gebruik ik voor grotere draden 48 boven, 120 midden en 24 onder,
Dan loopt het 127 tandwiel over de bus.
Dus het aanloop probleem is alleen in deze situatie.

Wat ik als eerste ga proberen is van staal een nog dunnere bus te maken.
Is het probleem niet opgelost bestel ik een stalen tandwiel dat ik aanpas.
Dan is het probleem opgelost.

Foto's © w.p. 7-2022

Het is een draaibank die bijna alles kan.
Maar,
Ze heeft haar nukken en tekortkomingen.
Ik heb al een aardige lijst met gebreken en ongemakken.
De meeste gelukkig al netjes verholpen.

Veel modelbouwplezier,
Willum



[willum]

Draaibank projecten

Foto's © w.p. 7-2022

Waar mede forummers hier met echte modelbouw bezig zijn
ben ik met enige regelmaat onder andere bezig met 1:1 hijskranen, baggers, heftrucks en ander spul.
Of de te maken onderdelen nu mini, klein of 1;1 zijn,
maakt voor mij tijdens het maken weinig uit.
Alle onderdelen groot of klein krijgen volle aandacht.

Veel modelbouwplezier,
Willum



[willum]

Recht boren

Na het snijden van de zware schroefdraad heb ik eerst gecontroleerd of de tegencenter nog in center stond.

Vandaag had ik klein draai en boorwerk.
Bij 2,2 mm boortje mag deze wel in de center zitten anders gaat het snel fout.
Het werkstuk metaal was RVS.

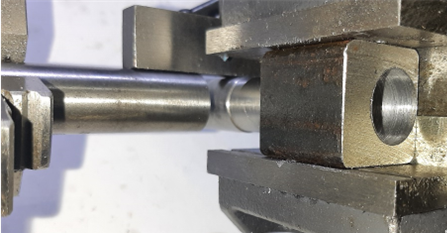

Kops centerboren en materiaaldikte center.
Aansluitend schroefdraad tappen.

Foto's © w.p. 8-2022

Het centerboren in de dikte van het RVS was een kippetje.
Centerboren en aansluitend in het centerputje 2,2 doorboren.

Nu nog even drie korte zeskant boutjes van zolder halen.
Liever inbus, maar dat word wel erg klein.


Veel modelbouwplezier,
Willum



[Mallegat]

Mooi gemaakt die pennen!

Je zal het vast weleens genoemd hebben: wat voor draaibank heb je?



[willum]

Je zal het vast weleens genoemd hebben:
wat voor draaibank heb je?

Nee.
Nooit genoemd.
Ik heb het ding hier al voor "kut draaibank" uitgemaakt.
Dus ik ga merk, type en leverancier niet noemen.

Kopie uit vorige bericht:
Het is een draaibank die bijna alles kan.
Maar,
Ze heeft haar nukken en tekortkomingen.
Ik heb al een aardige lijst met gebreken en ongemakken.
De meeste gelukkig al netjes verholpen.

Tussen de center 300x1000mm
2 PK motor 3 fasen.
Klauw 160mm ( en dat is eigenlijk te klein).
Verstelbare snel beitelhouder voor beitels tot 25x25 mm.
Kan Inch en mm draad snijden.

Veel modelbouwplezier,
Willum



[Mallegat]

Zo te lezen geen kleintje of hobby machine.
Op elke machine is, als je er eenmaal volledig mee vertrouwd bent, waarschijnlijk wel wat aan te merken.
Deze ergernissen wegnemen door zelfbedachte en gemaakt aanpassingen / onderdelen is leuk.



[willum]

Draaibank

Niet de kleinste
niet de grootste

De beperkingen van een machine,
daar is mee te leven.

Wat de machine kan,
daar ben ik tevreden mee.
Werkstukken van groot tot piepklein.
Kwaliteit is redelijk tot goed.

Technische tekortkomingen,
dat is zeer slecht.
Tandwiel dat een asjes raakt,
Moeren dwarssupport die fout geboord zijn,
Nortonkast waar de tandwielen verspringen,
Tegenkop met onvolledige spindelboring,
Slechte camlock verbinding,
Linialen zonder eindstop,
V-snaren zonder olie spatscherm...

Foto © w.p. 8-2022

Repareren en kleine verbeteringen.
Geen veranderingen aan de machine zelf.
Dat blijft standaard zoals geleverd.
In ere houden zoals ze is.

Goed onderhoud,
dat is belangrijk,
de complete machine
in top conditie houden.



Zelf bedachte hulpmiddelen.
Dat zijn allemaal tijdelijke hulpmiddelen.

Hulpmiddelen voor op de draaibank.
Dat zijn twee verstelbare machineklemmen op een hoogte support.
Waarvan een met kantelbare machine klem.
Deze zijn passend gemaakt op de plek van de beitelhouder.
Gemaakt voor boor en klein freeswerk.

Verder staat nog op het programma (en de onderdelen zijn er al),
een verdeelplaat en een tandwiel kopieerapparaat.
Dan ben ik compleet.
Het zijn hulpmiddelen op de draaibank omdat ik geen freesmachine heb.

Hulpmiddelen om werkstukken te kunnen vatten of wat dan ook,
deze worden per opdracht als nodig gemaakt.

Draaibeitels, steekbeitels, draadbeitels en beitelhouders die zijn er.
Eigenzinnige boren en wat meer die zijn er of worden bij een werkstuk gemaakt.

Voor mij geeft dit alles de mogelijkheid
om toch net weer iets ander werk te kunnen maken
dan alleen maar draaiwerk.



Verhaaltje,
het wat en hoe
in een kleine werkplaats.
Veel modelbouwplezier,
Willum



[Mallegat]

Zo heeft elke machine wel tekortkomingen / verbeterpunten.
En het is net als bij auto's, motoren, etc., er is altijd een mooiere / betere.......

Regelmatig onderhoud is belangrijk. Schoonmaken, smeren en afstellen / bijstellen als het nodig is. Vetspuitje en oliekan.

Zelf maken van toebehoren is leuk om te doen.
Zo had ik geen vaste bril. Ik vind dat een welhaast onmisbaar ding. Een originele voor de Emco 8 is ofwel niet te vinden of schreeuwend duur (zoals alle originele delen). Dus bij de bekende winkel in Moordrecht eentje gehaald die er erg op leek. Voor een euro of 30.
Harthoogte van dat ding was OK, paste alleen niet op het bed. Dus de onderkant aangepast, een ander aantrekblok voor onder het bed gemaakt et voila een prima vaste bril voor een leuke prijs, met als bonus het plezier van het aanpassen ervan.

Zo ook een supportstop gemaakt, een ER25 spantanghouder, pasflens voor onafhankelijke vierklauw en schuitjes voor de simpele snelwisselhouder, die erbij zat.

Lekker bezig.



[Jinny]

Vraagje, wat is een 'vaste bril' op een draaibank?



[JPV]

Ja, en wat een losse?



[willum]

Draaibank brillen

Als ik mag,

Een bril is ter ondersteuning van een ver uitstekend werkstuk.
Een bril moet de snijdruk opvangen en het werkstuk op haar plek houden.
Zoals een langere dunne of dikke as.
Of het werkstuk is dun en lang evt. met tegencenter en vaste bril.

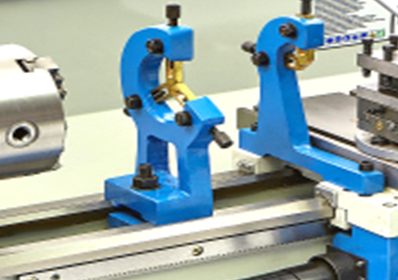

Links, vaste bril. Rechts, losse bril

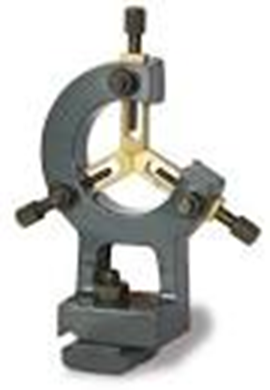

Er is een "vaste bril" die op het bed van de draaibank geschroefd word, links op de foto.
Deze bril heeft 3 apart instelbare bekken die tegen het werkstuk aandrukken/omklemmen.
Vaak hebben de bekken messing of kunststof drukstukken of kogels anders kogellagers.
Kan halverwege een lang werkstuk of op het einde geplaatst worden.

Er is een meelopende bril die op de wagen geschroefd word, rechts op de foto.
Deze bril heeft 2 instelbare bekken die tegen het werkstuk aandrukken/omklemmen.
Met het verplaatsen van de snijbeitel over de lengterichting van het werkstuk loopt deze bril mee.
De beiteldruk drukt het werkstuk tegen de drukstukken.
Bril links van de beitel, beitel rechts van de bril.

Dit zijn de gangbare hulpmiddelen die bij een nieuwe draaibank meegeleverd worden.
Deze brillen zijn ook achteraf nog los in alle maten en soorten te koop.
Ik heb ze allemaal met messing drukbekken maar wil er een ombouwen naar kogellagers.
Reden, loopt gesmeerd.

Veel modelbouwplezier,
Willum



[Jinny]

Dank je Willum, ik verwachtte wel dat het dit is, maar ik kende de term niet (ik doe niets met draaibanken zelf).
En dan vraag ik liever.

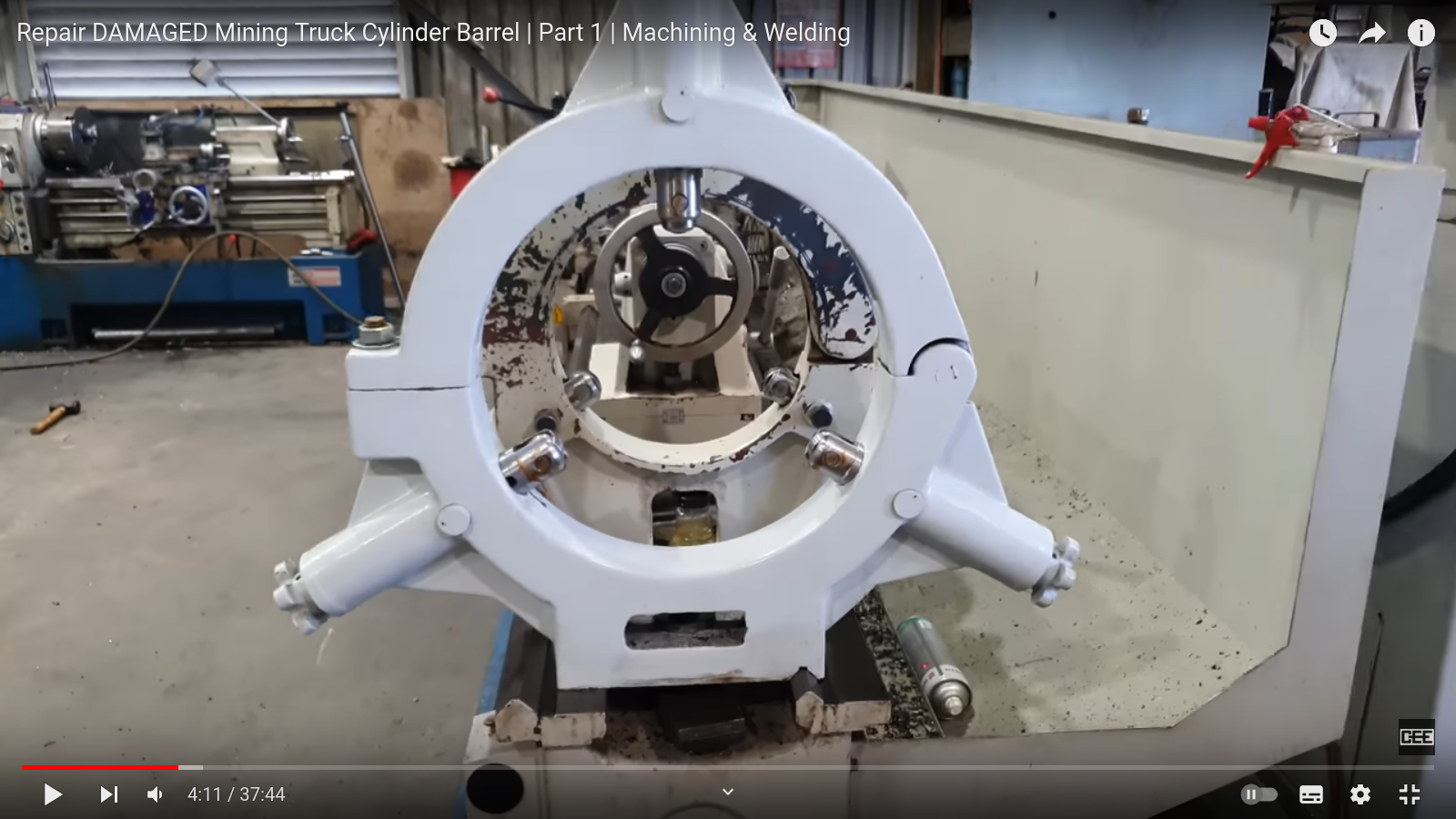

Bij de jijbuisjes van CEE Australië heb ik zeer grote (in mijn ogen dan) 'brillen' gezien inmiddels.



[Mallegat]

@willum
Prima uitleg!

Dat lijkt me een enorm ding,
De mijne zien eruit zoals Willum heeft laten zien.
De vaste gebruik ik het meeste.
Altijd goed smeren!
Helaas verkoopt de winkel in Moordrecht geen losse stiften voor die dingen.
Ze slijten (ondanks de smering) en vervangen = zelf maken



[Peter58]

Ik heb aan die stiften kogellagers gemonteerd, werkt perfect
Grt peter



[Mallegat]

Heb je daar de originele stiften voor gebruikt?
Een plaatje misschien?
