Boutje zonder kopje
Je hebt af en toe boutjes met verloren kopje.
Maar dan?
Foto's © w.p. 7-2022

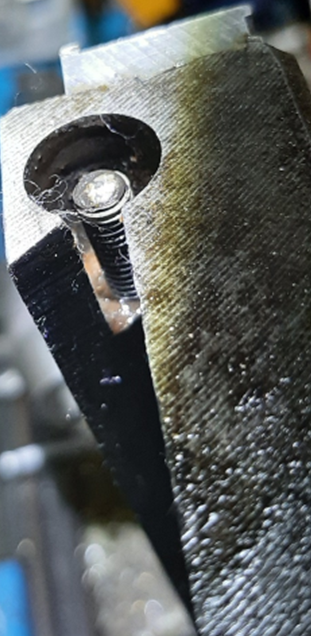

Het draadgat was niet diep genoeg getapt.
De boring was er wel.
De neus van het draadstuk had zich in het boorgat geworsteld en zat goed vast.
Draadeindje er uit gefreubelt en het boorgat tot onderin getapt.
Nieuwe boutjes gemaakt.
Met de schrik vrijgekomen.
Veel modelbouwplezier,
Willum
Je hebt af en toe boutjes met verloren kopje.
Maar dan?
Foto's © w.p. 7-2022
Het draadgat was niet diep genoeg getapt.
De boring was er wel.
De neus van het draadstuk had zich in het boorgat geworsteld en zat goed vast.
Draadeindje er uit gefreubelt en het boorgat tot onderin getapt.
Nieuwe boutjes gemaakt.
Met de schrik vrijgekomen.
Veel modelbouwplezier,
Willum

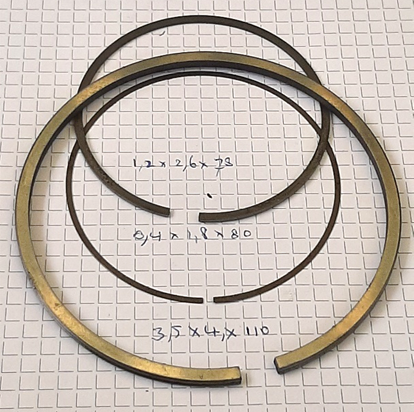

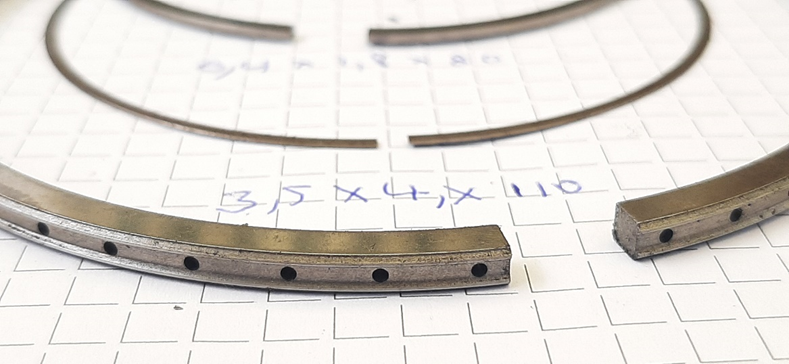

Stoompomp
In Memoriam
Leuk, die speller controller, "snijplaat" wordt niet herkend en ongevraagd vervangen door "snijplank".
Laatst bewerkt:
Mazzel
Die uitsnede was een kadootje.
Het was wel even spannend of het op deze manier zou lukken.
Ik had nog een ander idee dichtbij op de plank liggen.
Iets meer werk maar was ook gelukt.

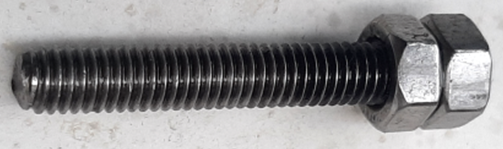

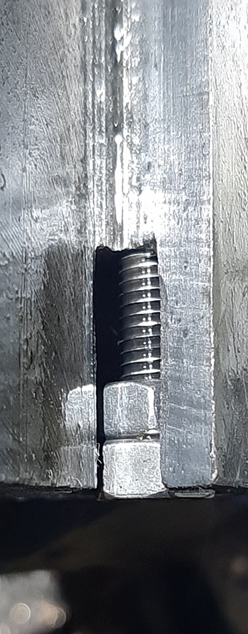

Foto © w.p. 7-2022 Het lijkt een flinke bout, maar het is niks M 6
Ik zie nog iedere dag mensen hier op het forum zoeken naar dergelijke oplossingen.
Ik denk ik plak ook deze er maar bij.
Je mot toch wat.
Allemaal die rare karweitjes.
Veel modelbouwplezier,
Willum
Die uitsnede was een kadootje.
Het was wel even spannend of het op deze manier zou lukken.
Ik had nog een ander idee dichtbij op de plank liggen.
Iets meer werk maar was ook gelukt.
Foto © w.p. 7-2022 Het lijkt een flinke bout, maar het is niks M 6
Ik zie nog iedere dag mensen hier op het forum zoeken naar dergelijke oplossingen.
Ik denk ik plak ook deze er maar bij.
Je mot toch wat.
Allemaal die rare karweitjes.
Veel modelbouwplezier,
Willum
Tot nu toe heb ik geen links schroefdraad nodig gehad!
Jeroen
Linkse schroefdraden maken.
Tot nu toe heb ik geen links schroefdraad nodig gehad!
Ezelsbruggetje:
Linkse draad sta je achter de draaibank.
Beitel achter de klauw. Klauw draait naar rechts.
Rechtse draad sta je voor de draaibank.
Beitel voor de klauw. Klauw draait naar links.
In beide gevallen,
beweegt de wagen
met beitelhouder en beitel
naar de klauw toe.
Tweede mogelijkheid, linkse tappen en linkse snijplaten.
Komt allemaal goed.
Veel modelbouwplezier,
Willum
Tot nu toe heb ik geen links schroefdraad nodig gehad!
Ezelsbruggetje:
Linkse draad sta je achter de draaibank.
Beitel achter de klauw. Klauw draait naar rechts.
Rechtse draad sta je voor de draaibank.
Beitel voor de klauw. Klauw draait naar links.
In beide gevallen,
beweegt de wagen
met beitelhouder en beitel
naar de klauw toe.
Tweede mogelijkheid, linkse tappen en linkse snijplaten.
Komt allemaal goed.
Veel modelbouwplezier,
Willum
Laatst bewerkt:
Het is hier stil! Dan maar een videootje over tappen. Niet echt voor modelbouw maar wel gaaf!
Schroefdraad tappen.
Enorme maat.
Enorm motorvermogen om dat ding er in te krijgen.
Dat doe je echt niet met de hand.
Tegenwoordig ben ik gestopt met als grootste maat M 20 van hand.
Beule werk.
Draaibank en tap max M 16 in een gang.
En dat is al groot en zwaar.
Zie het graag als andere het lukt.
Maar,
Veel modelbouwplezier,
Willum
Enorme maat.
Enorm motorvermogen om dat ding er in te krijgen.
Dat doe je echt niet met de hand.
Tegenwoordig ben ik gestopt met als grootste maat M 20 van hand.
Beule werk.
Draaibank en tap max M 16 in een gang.
En dat is al groot en zwaar.
Zie het graag als andere het lukt.
Maar,
Veel modelbouwplezier,
Willum

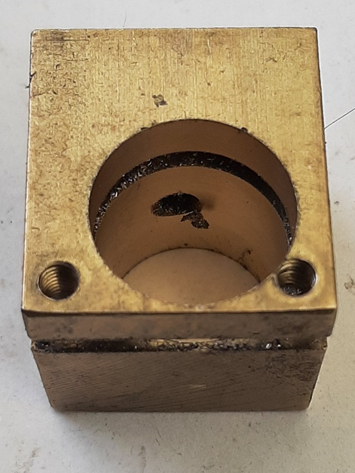

Kantje boord
Vandaag enkel blokjes gemaakt.
Gekopieerd naar een voorbeeld dat ik al had.
De boring is maximaal uitgedraaid tot aan het randje.
Een beetje vlees staat er nog.

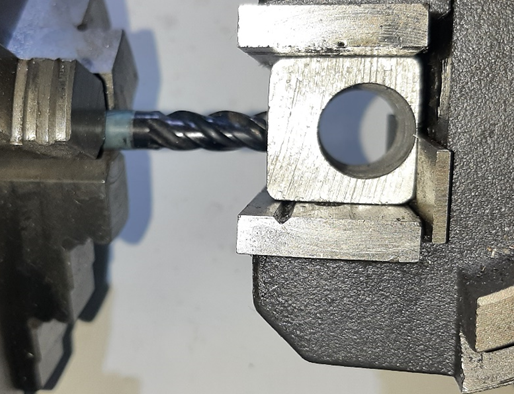

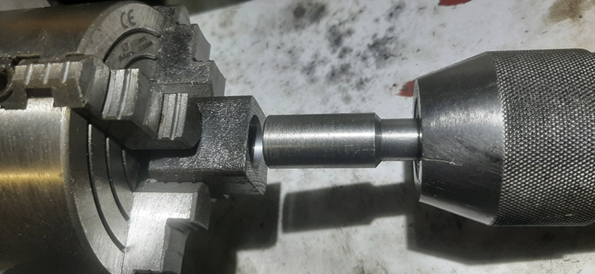

Foto's © w.p. 7-2022 Voorbeeld in de klauw en met een malletje gecentreerd.

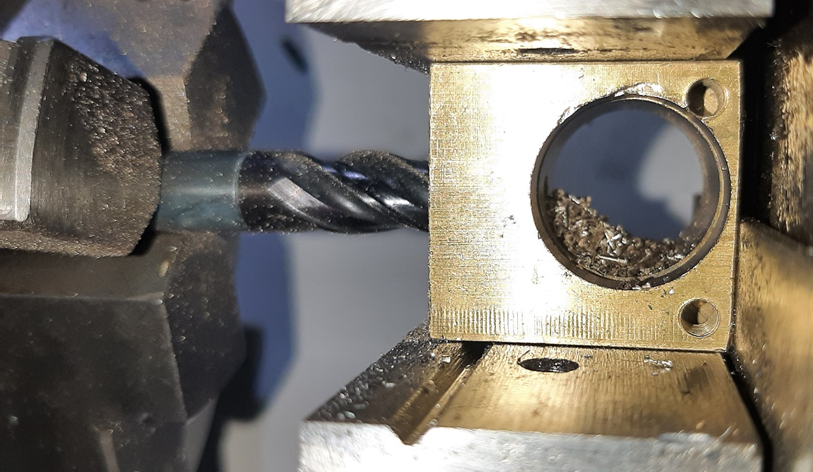

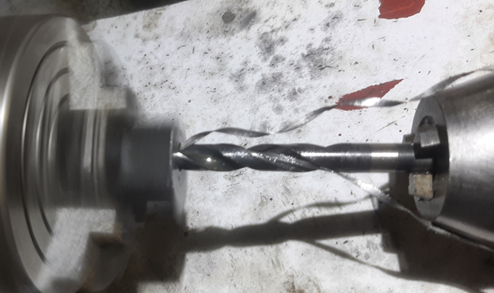

Foto's © w.p. 7-2022 Eerst in drie stappen boren, daarna netjes uitdraaien tot de juiste maat.
De boren waren goed scherp, spanen van een meter lang. Vooraf te beginnen met boren iedere boor in de olie soppen.
Dit uitdraaien heb ik gedaan met de beitel die ik laatst hier heb laten zien.
Veel modelbouwplezier,
Willum
Vandaag enkel blokjes gemaakt.
Gekopieerd naar een voorbeeld dat ik al had.
De boring is maximaal uitgedraaid tot aan het randje.
Een beetje vlees staat er nog.
Foto's © w.p. 7-2022 Voorbeeld in de klauw en met een malletje gecentreerd.
Foto's © w.p. 7-2022 Eerst in drie stappen boren, daarna netjes uitdraaien tot de juiste maat.
De boren waren goed scherp, spanen van een meter lang. Vooraf te beginnen met boren iedere boor in de olie soppen.
Dit uitdraaien heb ik gedaan met de beitel die ik laatst hier heb laten zien.
Veel modelbouwplezier,
Willum

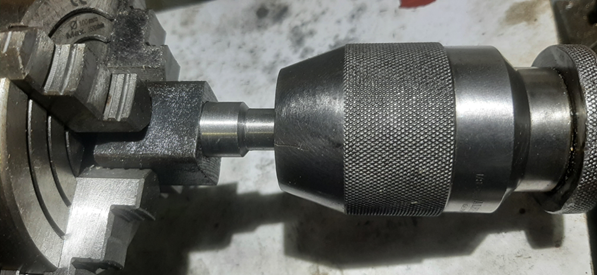

Middelpunt boring
Gelijke hoogte instellen van de twee kaliberstalen.
Een in de drieklauw, een in het werkstuk.
Met een behulp van een blokhaakje worden beide op gelijke hoogte getrimt.
Staan deze beide op gelijke hoogte is de boring preciers in center.

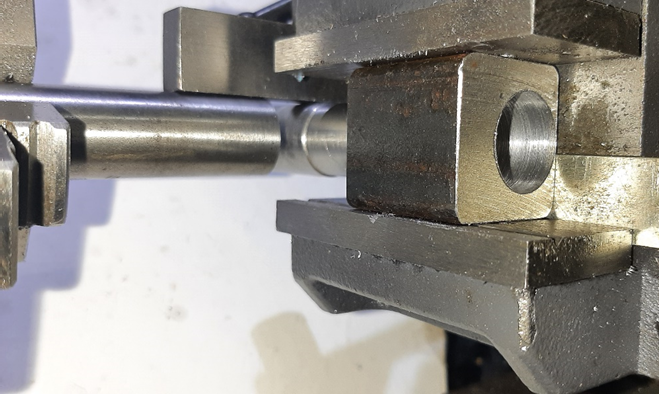

Foto's © w.p. 7-2022 Links, het trimmen. Rechts, het gat voor de meenemer wordt gefreesd.

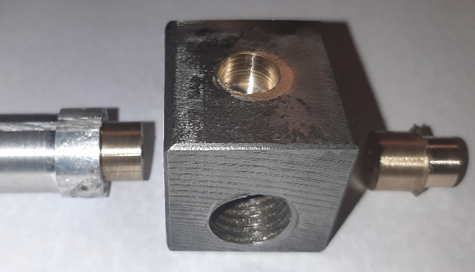

Foto's © w.p. 7-2022 Links het oude blokje met de foute boring. Ook hier had de boring exact in het midden moeten zitten. Hergebruik, opnieuw centreren.
Het is ook zonder freesmachine mogelijk deze blokjes te maken.
Klem op een hoogte support doet het ook.
Veel modelbouwplezier,
Willum
Gelijke hoogte instellen van de twee kaliberstalen.
Een in de drieklauw, een in het werkstuk.
Met een behulp van een blokhaakje worden beide op gelijke hoogte getrimt.
Staan deze beide op gelijke hoogte is de boring preciers in center.
Foto's © w.p. 7-2022 Links, het trimmen. Rechts, het gat voor de meenemer wordt gefreesd.
Foto's © w.p. 7-2022 Links het oude blokje met de foute boring. Ook hier had de boring exact in het midden moeten zitten. Hergebruik, opnieuw centreren.
Het is ook zonder freesmachine mogelijk deze blokjes te maken.
Klem op een hoogte support doet het ook.
Veel modelbouwplezier,
Willum

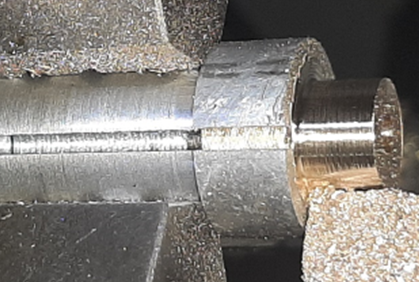

Spantang
Zelfgemaakte spantang voor in de drieklauw.
Aluminium bus met buitenkraag en binnenkraag.
De buitenkraag valt tegen de drieklauw aan,
in de binnenkraag valt het werkstuk tegen de bodem.
Deze spantang is alleen voor dit werkstuk. Goed bewaren dus.
Foto's © w.p. 7-2022
Doel,
alle onderdelen gelijk lang,
zelfde passing.
Wat een troep dat messing.
Veel modelbouwplezier,
Willum
Zelfgemaakte spantang voor in de drieklauw.
Aluminium bus met buitenkraag en binnenkraag.
De buitenkraag valt tegen de drieklauw aan,
in de binnenkraag valt het werkstuk tegen de bodem.
Deze spantang is alleen voor dit werkstuk. Goed bewaren dus.
Foto's © w.p. 7-2022
Doel,
alle onderdelen gelijk lang,
zelfde passing.
Wat een troep dat messing.
Veel modelbouwplezier,
Willum
Draad snijden op de draaibank
Deze keer een flinke M 30
Wim heeft twee pennen nodig.
Assenstaal heeft hij aangeleverd.
M 30 dat is al een aardige draad, deze is onderin al mooi rond.

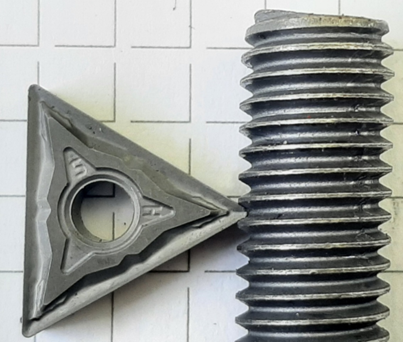

Deze keer ga ik deze snijden met een 3 hoekig Widia plaatje.
De tophoek bij dit plaatje heeft de juiste ronding.
Foto's © w.p. 7-2022

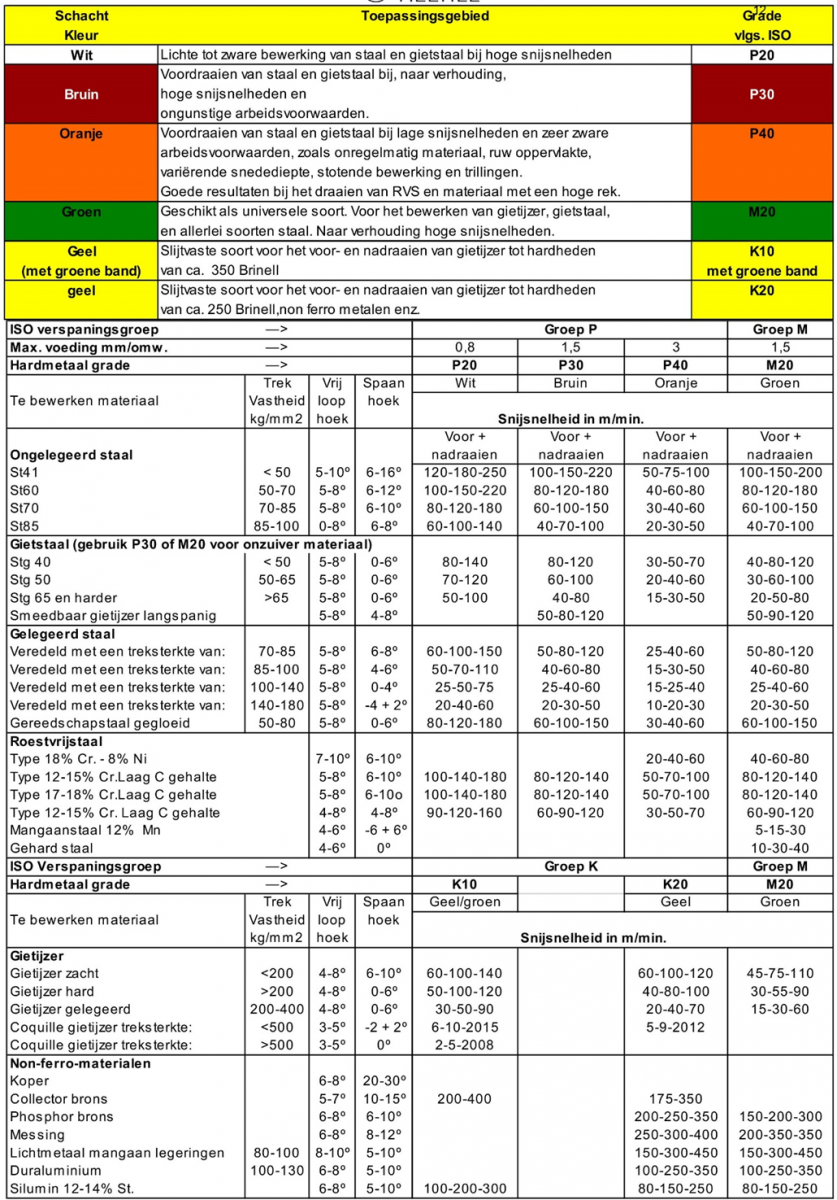

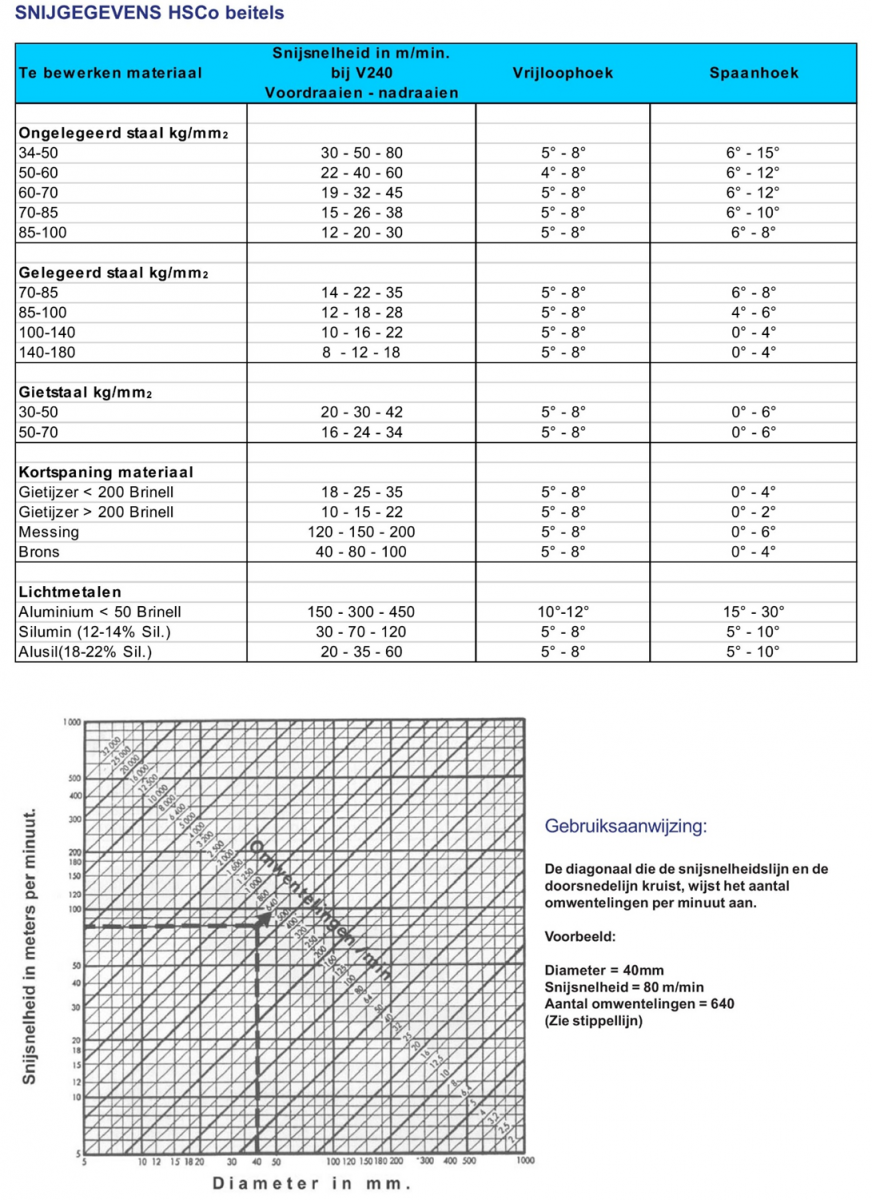

De tophoeken bij al de verschillende driehoeken zijn soms spitser, soms stomper.
Veel modelbouwplezier,
Willum
Deze keer een flinke M 30
Wim heeft twee pennen nodig.
Assenstaal heeft hij aangeleverd.
M 30 dat is al een aardige draad, deze is onderin al mooi rond.
Deze keer ga ik deze snijden met een 3 hoekig Widia plaatje.
De tophoek bij dit plaatje heeft de juiste ronding.
Foto's © w.p. 7-2022
De tophoeken bij al de verschillende driehoeken zijn soms spitser, soms stomper.
Veel modelbouwplezier,
Willum

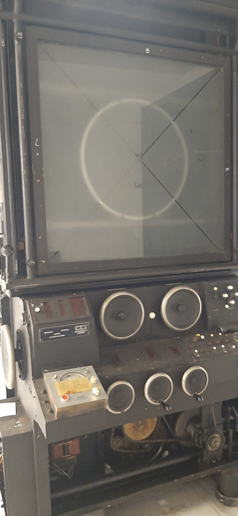

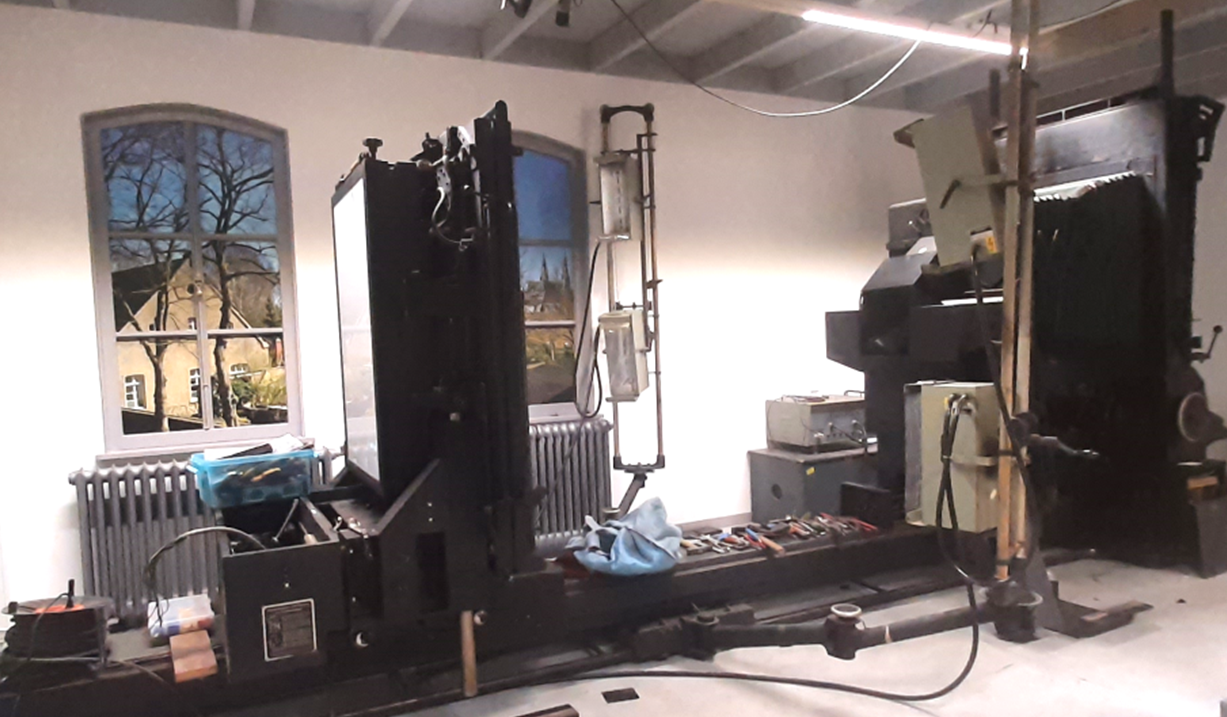

Het verleden

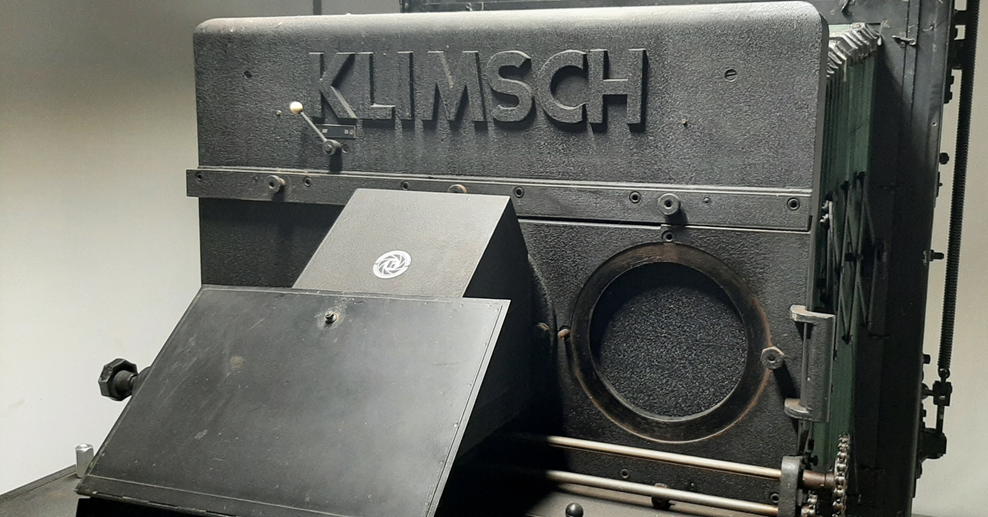

Het verleden wordt in ere gehouden.
Deze oude reproductie camera is verhuisd naar een museum.
Het was een flinke klus om hem af te breken en te vervoeren naar de nieuwe plek.
Langzaam zijn de mensen hem weer aan het opbouwen.
Een en al techniek,
assen, aandrijfmotoren, optiek, kettingen en noem maar op.
Vacuum pompen om zaken tijdelijk op hun plaats te houden.
Grote lampenkappen met flinke flitsbuizen.
De lampen branden op de lichtnetfrequentie bijna zoals een TL buis.
De lichtkleur is mooi neutraal wit, 6500 graden Kelvin.
Dus daarmee ook geschikt voor kleuren werk.
Foto's © w.p. 7-2022
Foto's © w.p. 7-2022
Wat een techniek, hoe dat allemaal werkt.
Over een paar weken is hij weer klaar, wel alleen voor demontraties.
Mooi dat de camera voorlopig bewaard is.
Dank aan de initiatiefnemers en vrijwilligers die hem weer helemaal gangbaar maken.
Veel modelbouwplezier,
Willum
Het verleden wordt in ere gehouden.
Deze oude reproductie camera is verhuisd naar een museum.
Het was een flinke klus om hem af te breken en te vervoeren naar de nieuwe plek.
Langzaam zijn de mensen hem weer aan het opbouwen.
Een en al techniek,
assen, aandrijfmotoren, optiek, kettingen en noem maar op.
Vacuum pompen om zaken tijdelijk op hun plaats te houden.
Grote lampenkappen met flinke flitsbuizen.
De lampen branden op de lichtnetfrequentie bijna zoals een TL buis.
De lichtkleur is mooi neutraal wit, 6500 graden Kelvin.
Dus daarmee ook geschikt voor kleuren werk.
Foto's © w.p. 7-2022
Foto's © w.p. 7-2022
Wat een techniek, hoe dat allemaal werkt.
Over een paar weken is hij weer klaar, wel alleen voor demontraties.
Mooi dat de camera voorlopig bewaard is.
Dank aan de initiatiefnemers en vrijwilligers die hem weer helemaal gangbaar maken.
Veel modelbouwplezier,
Willum
Boorbeitel
Had nog in de opruiming ijzer af te voren.
Was ik bij de ijzerboer en daar waar ik het ijzer neer wou kiepen lag een schrootbak opruiming.

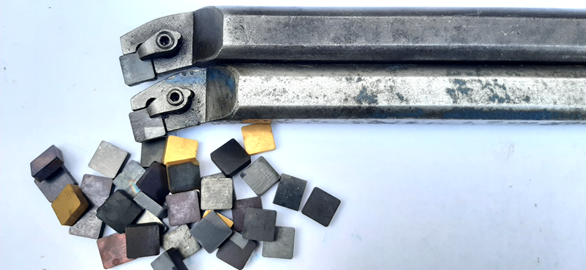

Veel Widia plaatjes, allemaal ongebruikt. Waarschijnlijk overcompleet.
Precies mijn maat. ik had al jaren binnen beitels liggen voor kleine vierkante plaatjes.
Nu ben ik compleet.
Foto © w.p. 7-2022
Hoe een kleine jonge toch weer even blij kan zijn.
Veel modelbouwplezier,
Willum
Had nog in de opruiming ijzer af te voren.
Was ik bij de ijzerboer en daar waar ik het ijzer neer wou kiepen lag een schrootbak opruiming.
Veel Widia plaatjes, allemaal ongebruikt. Waarschijnlijk overcompleet.
Precies mijn maat. ik had al jaren binnen beitels liggen voor kleine vierkante plaatjes.
Nu ben ik compleet.
Foto © w.p. 7-2022
Hoe een kleine jonge toch weer even blij kan zijn.
Veel modelbouwplezier,
Willum
Draaispanen
Vandaag begonnen met het maken van twee pennen.

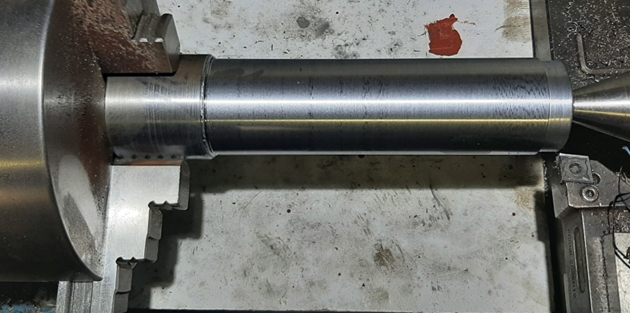

Over een lengte van 150 mm moest de pen afgedraaid worden tot deze aan de maat was.
Dat waren enkele draai gangen.
Passende en sluitende kleding aan, handschoenen en veiligheidsbril.
Liefst nog een petje op.
Foto's © w.p. 7-2022

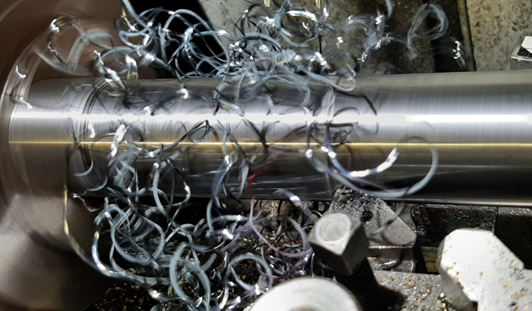

En dan gaan die spanen spinnen.
En dan laat ik deze ook spinnen.
Sta aan de kant ze vliegen in één keer weg.
Stoppen om de spanen te verwijderen wil ik niet want dat zou niet ten goede komen aan de kwaliteit van het draaiwerk.
Het staal was een hardstalen assenstaal. Mooie blauwe spanen, flink heet.
Dit is echt geen speelgoed.
Ben voorzichtig met dergelijk soort werk.
Veel modelbouwplezier,
Willum
Vandaag begonnen met het maken van twee pennen.
Over een lengte van 150 mm moest de pen afgedraaid worden tot deze aan de maat was.
Dat waren enkele draai gangen.
Passende en sluitende kleding aan, handschoenen en veiligheidsbril.
Liefst nog een petje op.
Foto's © w.p. 7-2022
En dan gaan die spanen spinnen.
En dan laat ik deze ook spinnen.
Sta aan de kant ze vliegen in één keer weg.
Stoppen om de spanen te verwijderen wil ik niet want dat zou niet ten goede komen aan de kwaliteit van het draaiwerk.
Het staal was een hardstalen assenstaal. Mooie blauwe spanen, flink heet.
Dit is echt geen speelgoed.
Ben voorzichtig met dergelijk soort werk.
