Mary Rose your noblest shippe 1545 schaal 1/50 scratch

[Baker]

Als ik moet kiezen de verkleinde versie. Maar als nu iemand komt met zo een endoscopencamera en die gaat dat binnenste bekijken of dit ook zo mooi is gemaakt als de buitenzijde........

Het wordt zeker de verkleinde versie.
En die binnenkant had ik graag zo goed mogelijk verborgen gekregen tegen september



[Stephan Kertész]

En die binnenkant had ik graag zo goed mogelijk verborgen gekregen tegen september

Bidden voor een bewolkte dag, aangezien de hal verlicht word door natuurlijk licht.



[Baker]

Verder met de "gesmede ijzeren kanonnen" die op dek zullen komen.
Deze bestaan voor een deel uit hout en de "loop" zal in plastic gemaakt worden.
Eerst de houten delen maken.

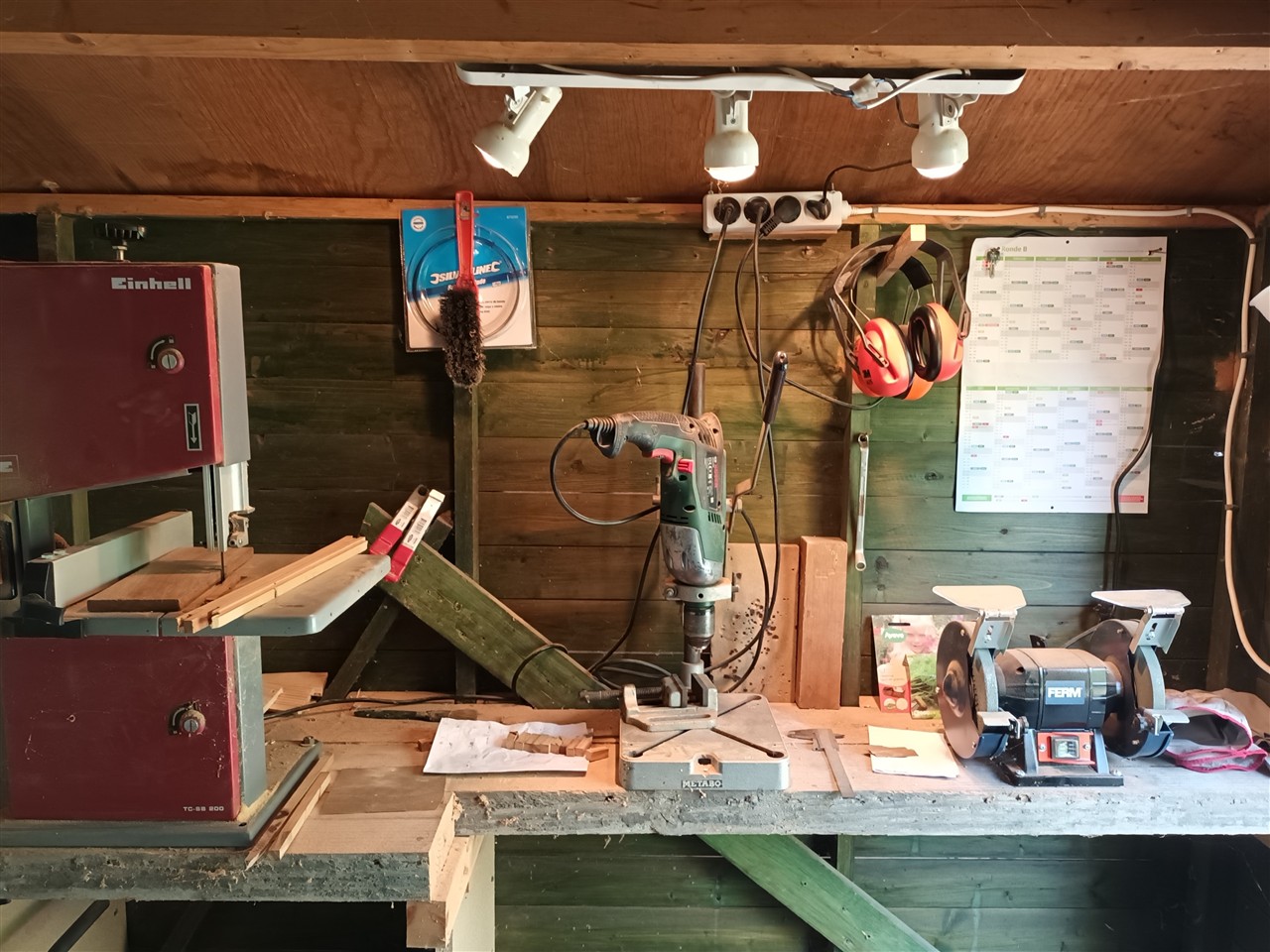

Daarvoor verhuizen we eerst tijdelijk naar het tuinhuis. Ik mag daar stof maken....

De basis: kerselaar blokjes

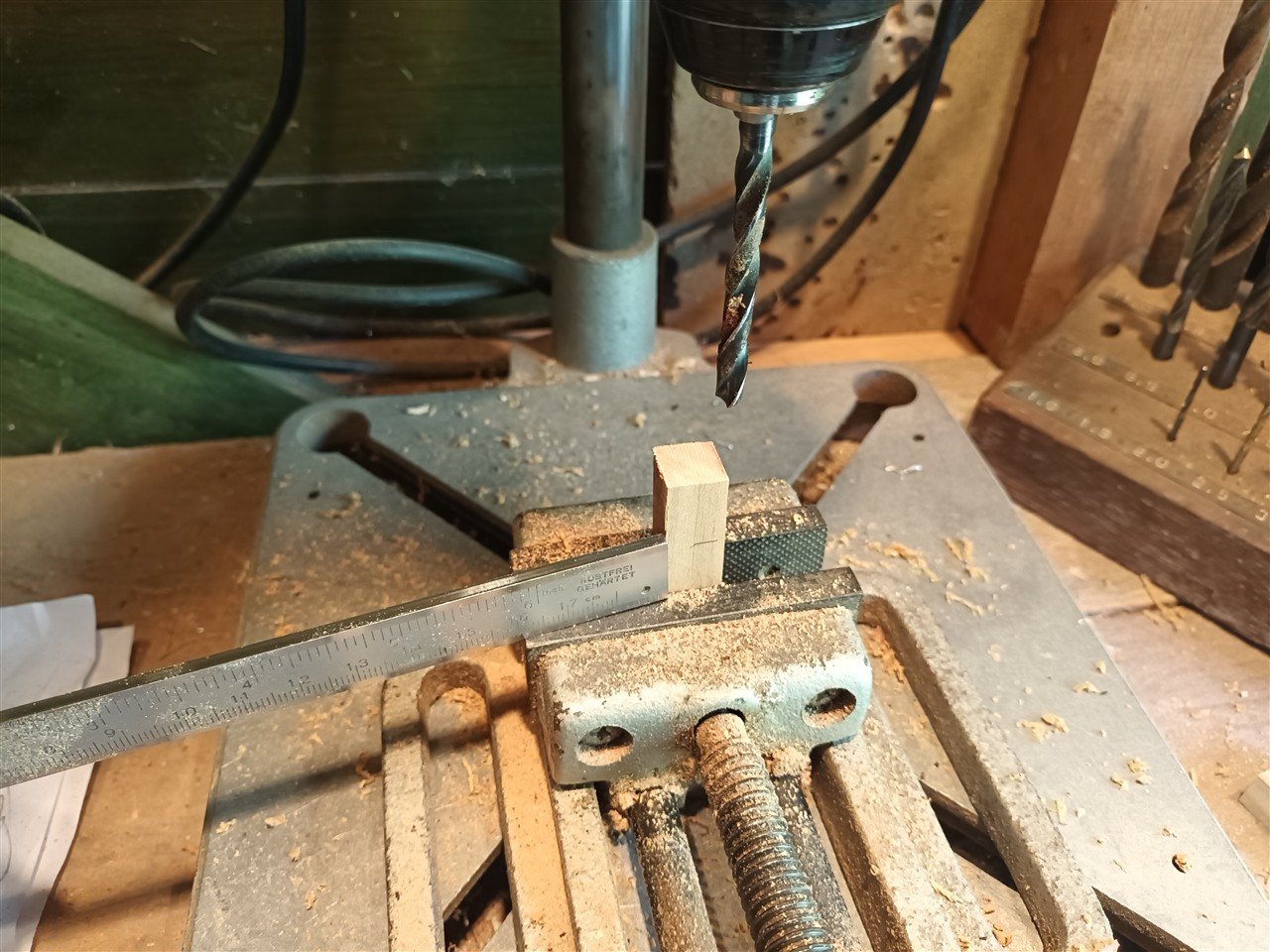

Haaks zetten in de boorstandaard

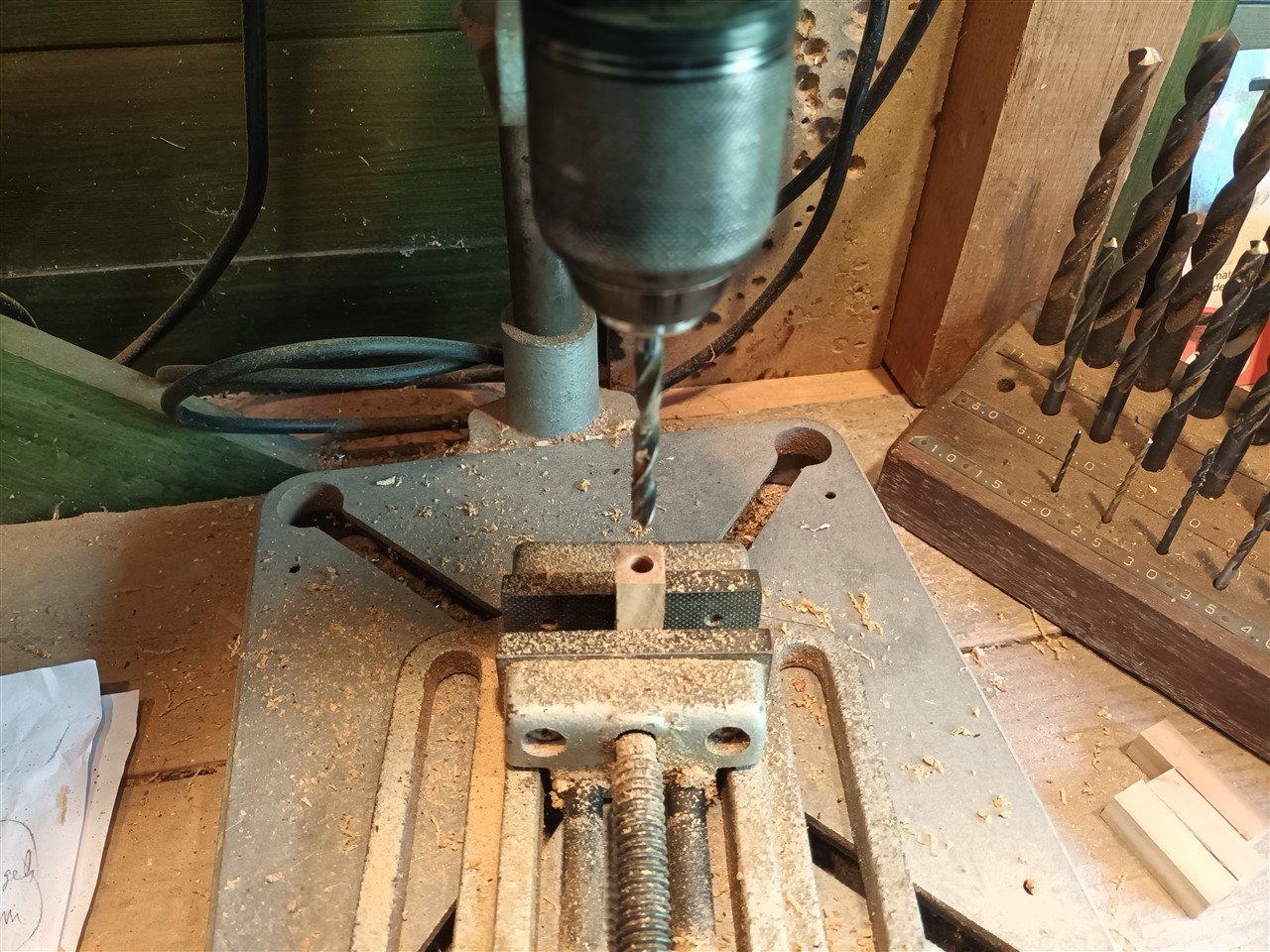

Boren

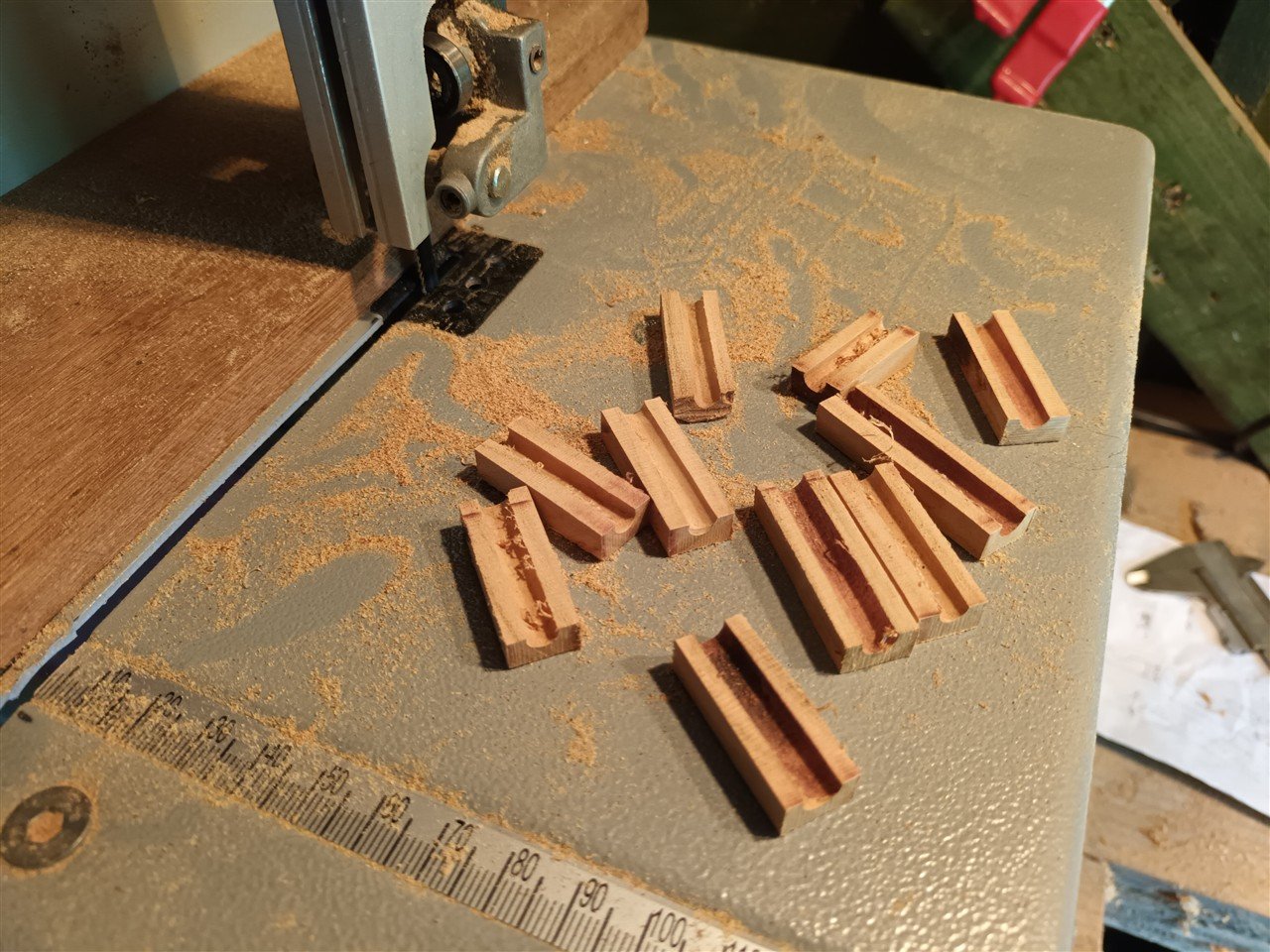

Doorzagen

Terug in de hobbykamer voor de verdere afwerking

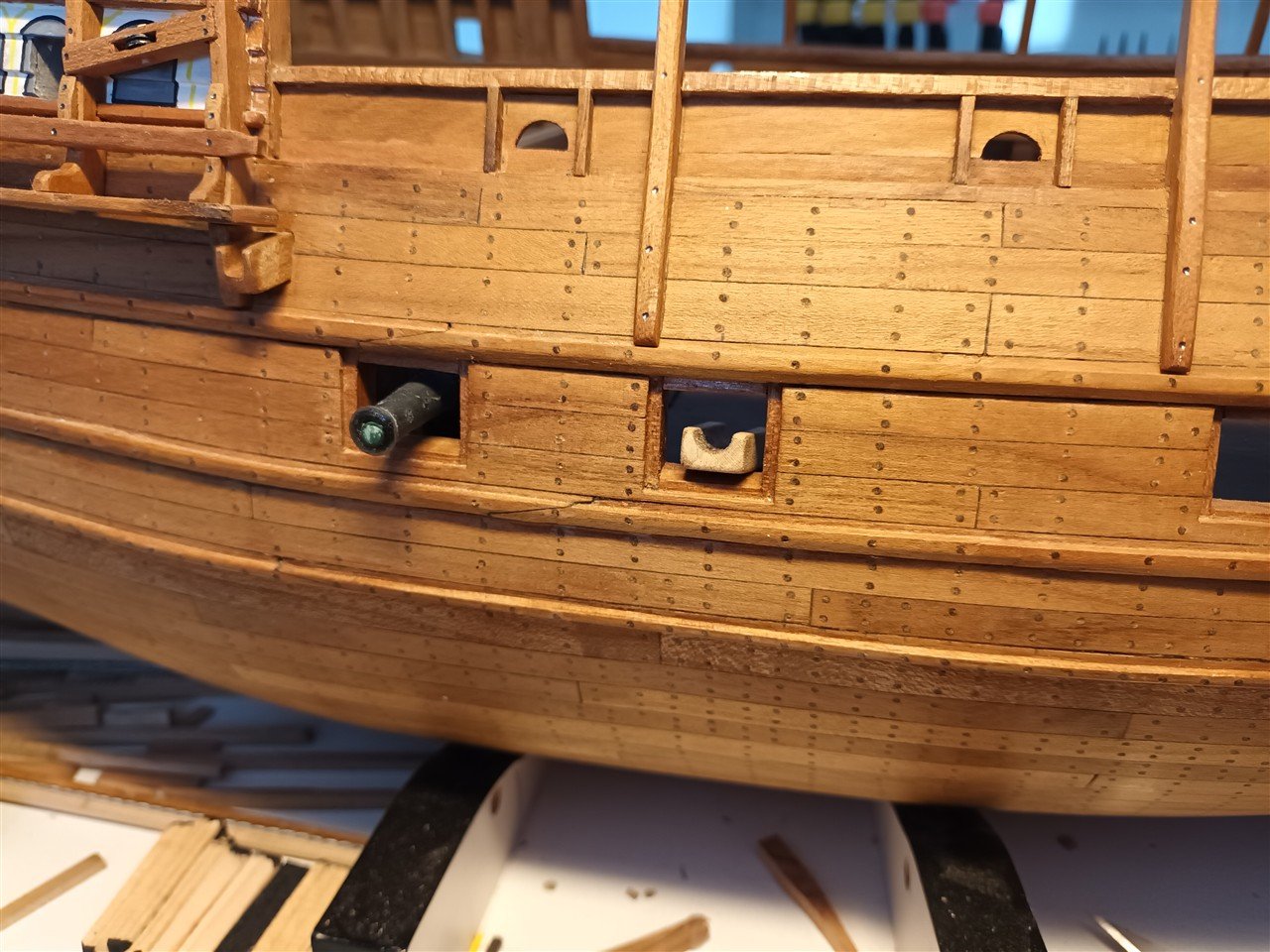

één klaar

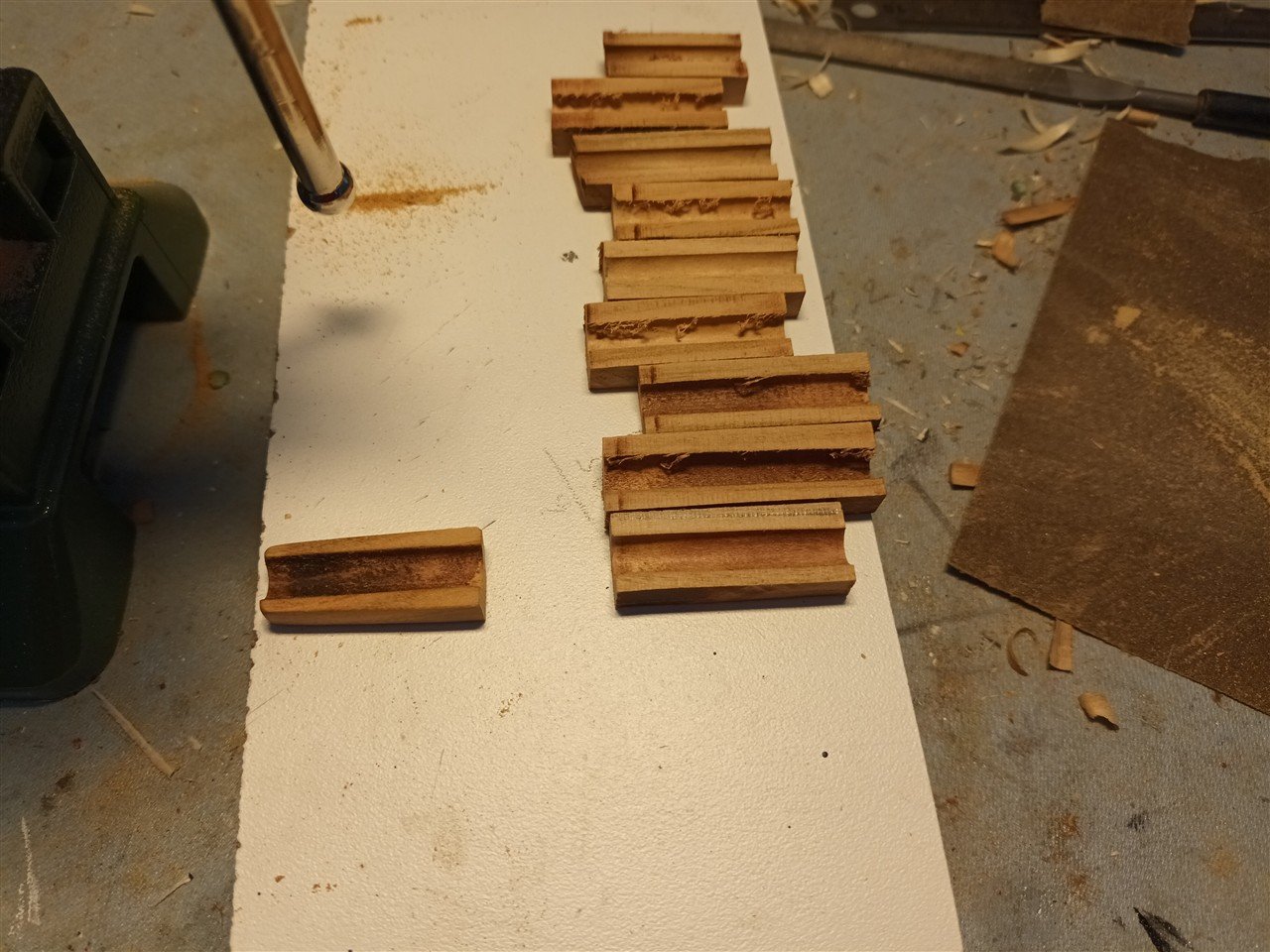

Ondertussen zijn deze alle klaar.



[Baker]

Tussendoor, masten en ra's voorbereiden
Tijdens vorige vakantie, zijn de mogelijke afmetingen opgesteld.
Al dit is grotendeels giswerk.

Een paar maand geleden is hout gezaagd. Ik gebruik grenenhout met dunne nerven. Ouderdom?? Maar de boom is mistens 25 jaar geleden gezaagd.

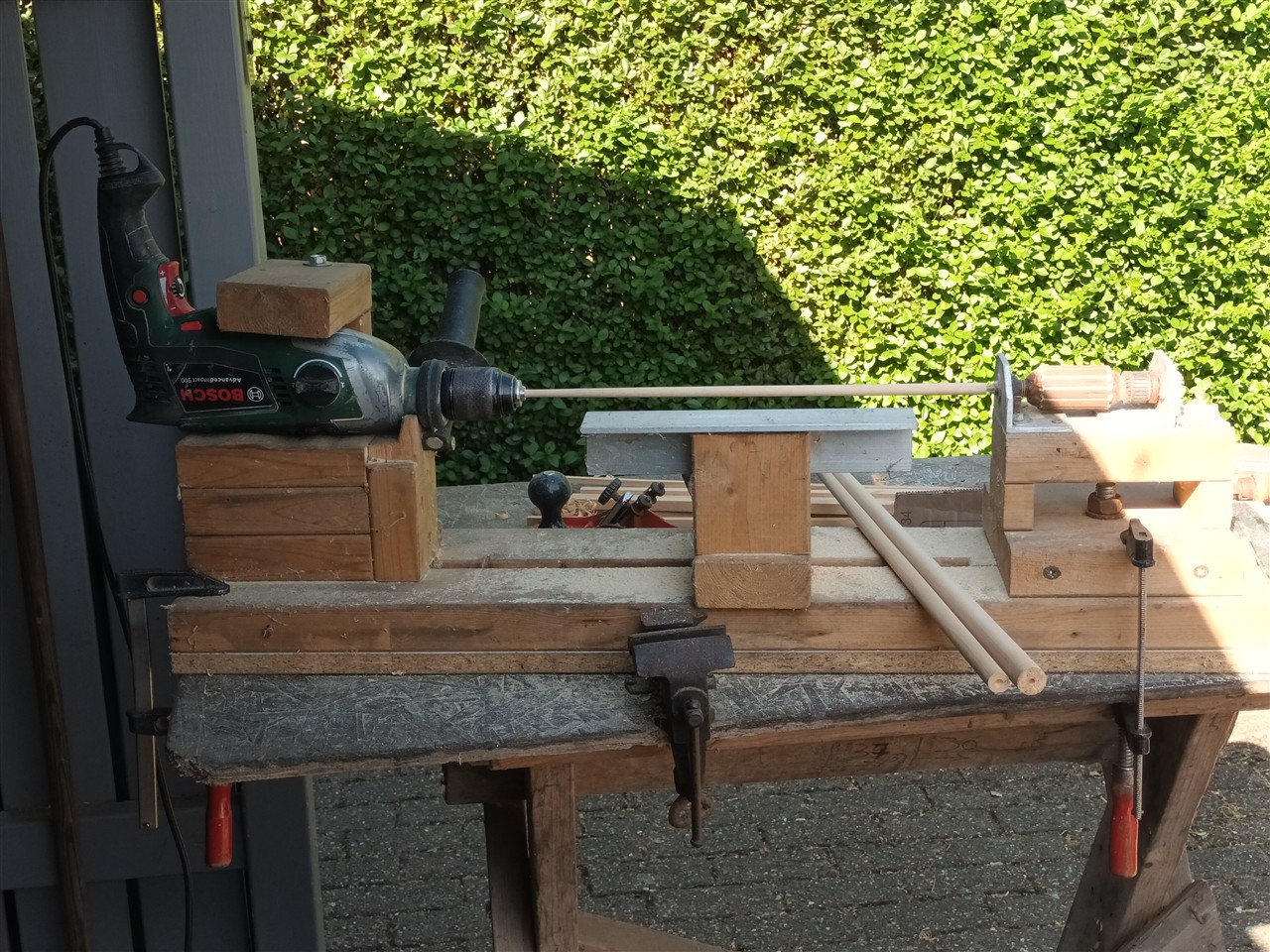

Mooi (maar te droog eigenlijk) weer om buiten te werken, Dus de "draaibank" opgesteld.
Eigen constructie, niet een mooi ding. Maar het werkt.

Alle mastdelen zijn "semi" klaar. Samen met de grote ra.



[Hans Groenenberg]

Zo zie je maar weer, dat je ook op deze vindingrijke wijze een leuk draaibankje in elkaar kan knutselen.



[Baker]

Verder met de kanonnen
De Gesmede ijzeren kanonnen worden opgebouwd uit polystyreen buis, waarvan de binnen en buitendiametrs steeds 1 mm verschillen.
Deze worden dan verlijmd op het houten deel (affuit) en voorzien van een ijzeren pen.
Zij zullen later verder afgewerkt worden

Ziet dan zo uit voorlopig.
Standartisatie was nog niet in mode in deze tijd...



[Baker]

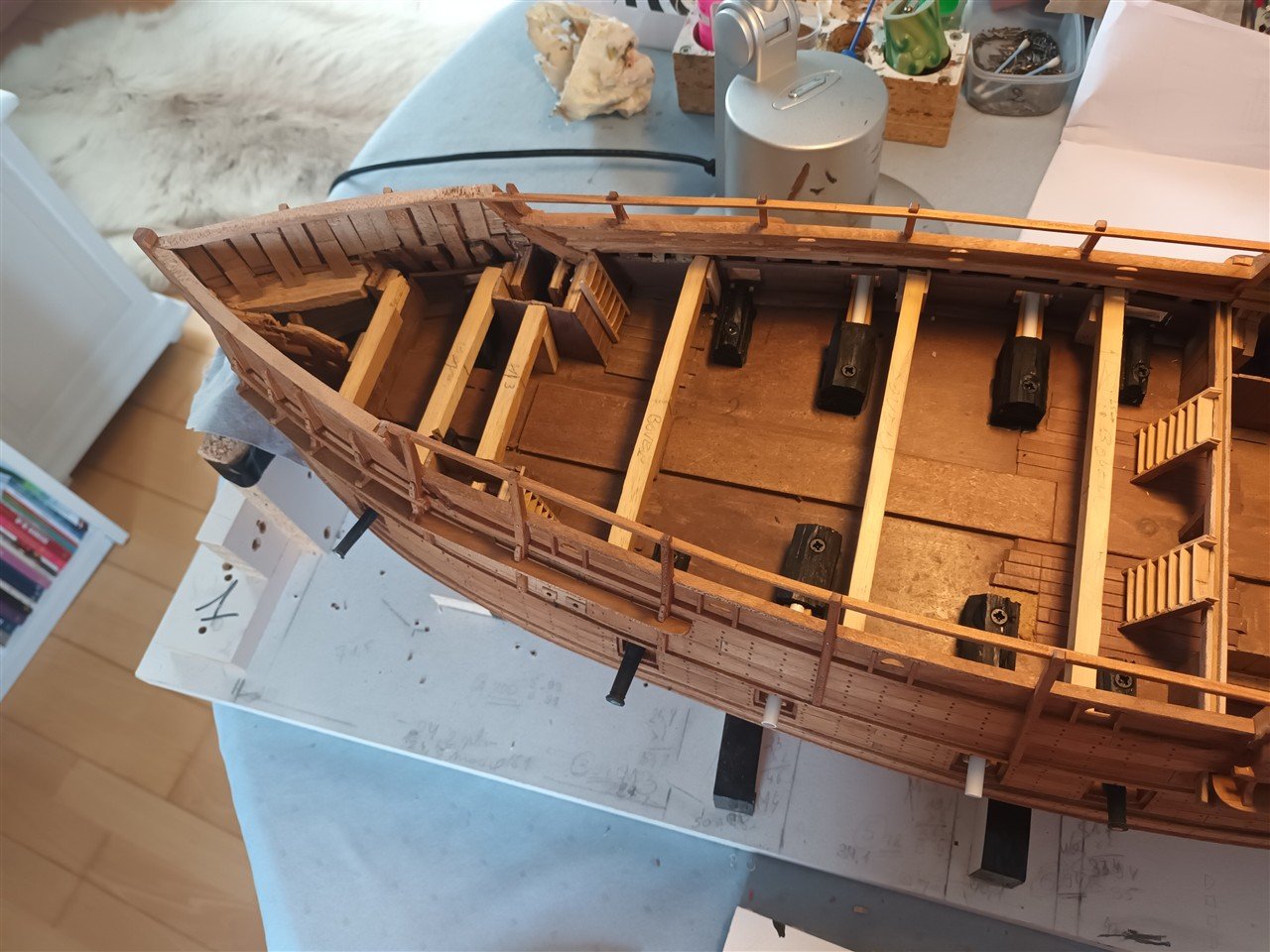

Ondertussen ook begonnen met de "fundering" van het bovengelegen dek.
En wederom trappen maken.

Testopstelling (met nog te lange boegspriet)



[MarkGr]

Prachtig om zien hoe je als het ware uit het niets alle items in elkaar steekt. Is toch nog wat anders dan vertrekken van een bouwkit en moet toch heel wat meer voldoening schenken !!!



[Baker]

Dank u.
Geeft inderdaad veel voldoening.

En heeft ook het voordeel dat het bouwen lang duurt.
Ik begin plaatsgebrek te krijgen , zie je



[Baker]

Kleine update over de bovendek inrichting
Tijdens een weekje vakantie vroeg en kreeg ik informatie van het Mary Rose museum.

Vraag, was er een kaapstander, en zo ja waar?
Antwoord.
Er is geen echt bewijs dat er één was, maar ook geen bewijs dat er geen was. En de meest logische plaats is achter de grote mast.

Ook een pdf (gratis)toegestuurd gekregen "cabels and cablets of the Mary Rose" waar veel info op staat over de lay out van het upper dek en de ankerkabels.
Deze pdf heeft een 25tal pagina's en is normaal downloadbaar voor ongeveer 47£ ....ik denk niet dat die goed verkoopt...

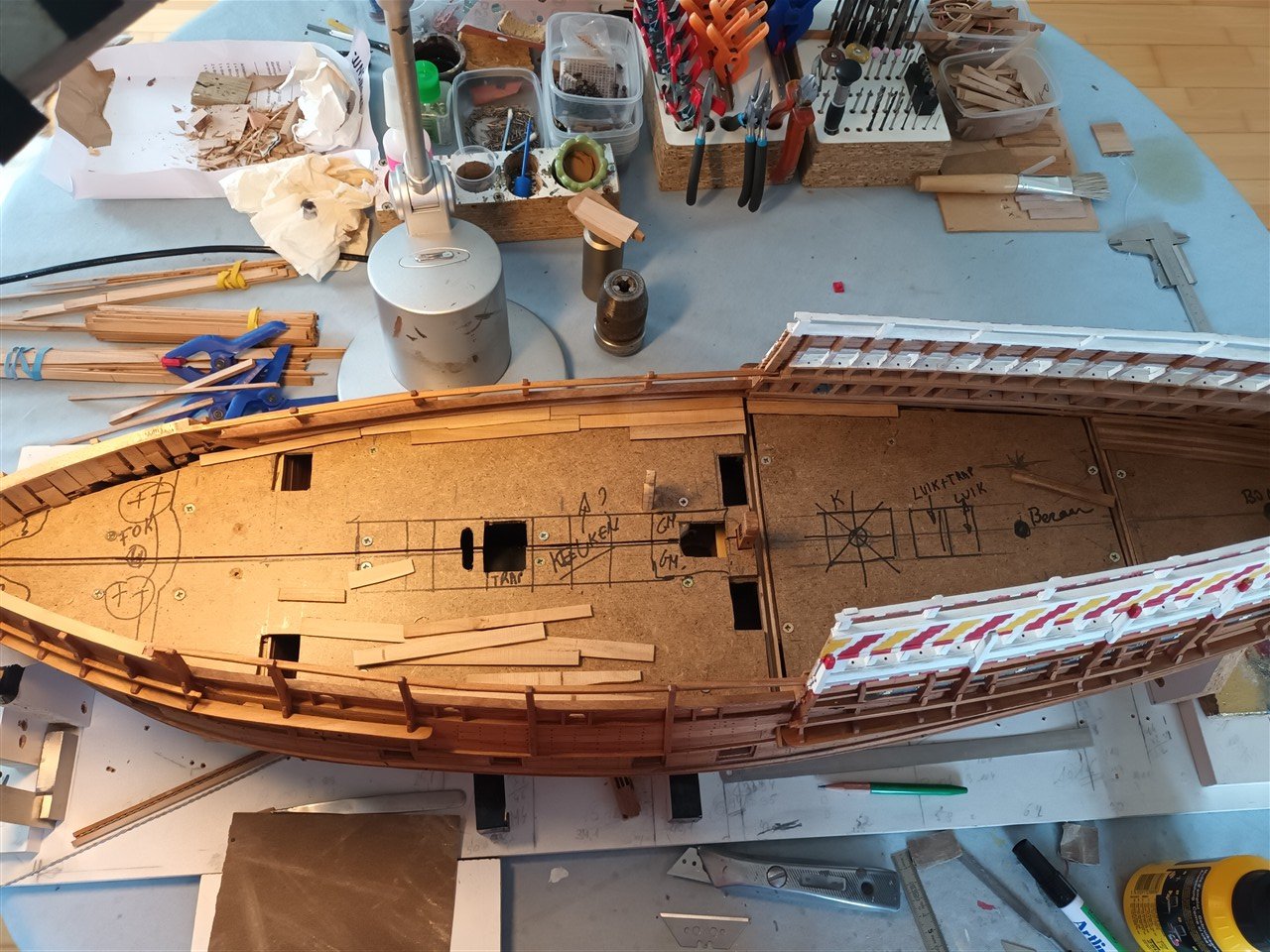

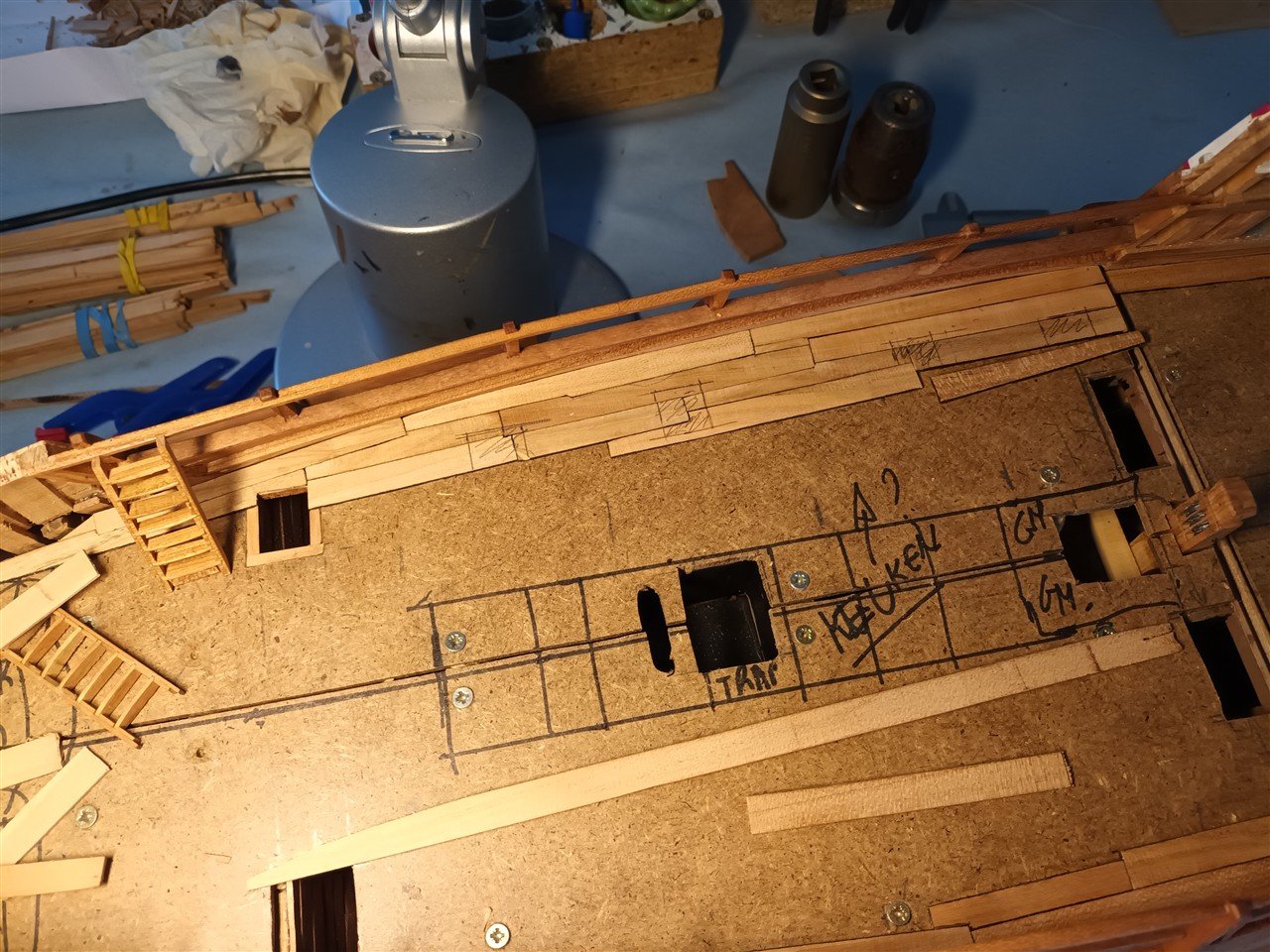

Dit resulteerd in volgende opstelling (geen technisch meesterwerk gezien het geschetst is op een strandstoel, maar wel redelijk overzichtelijk).

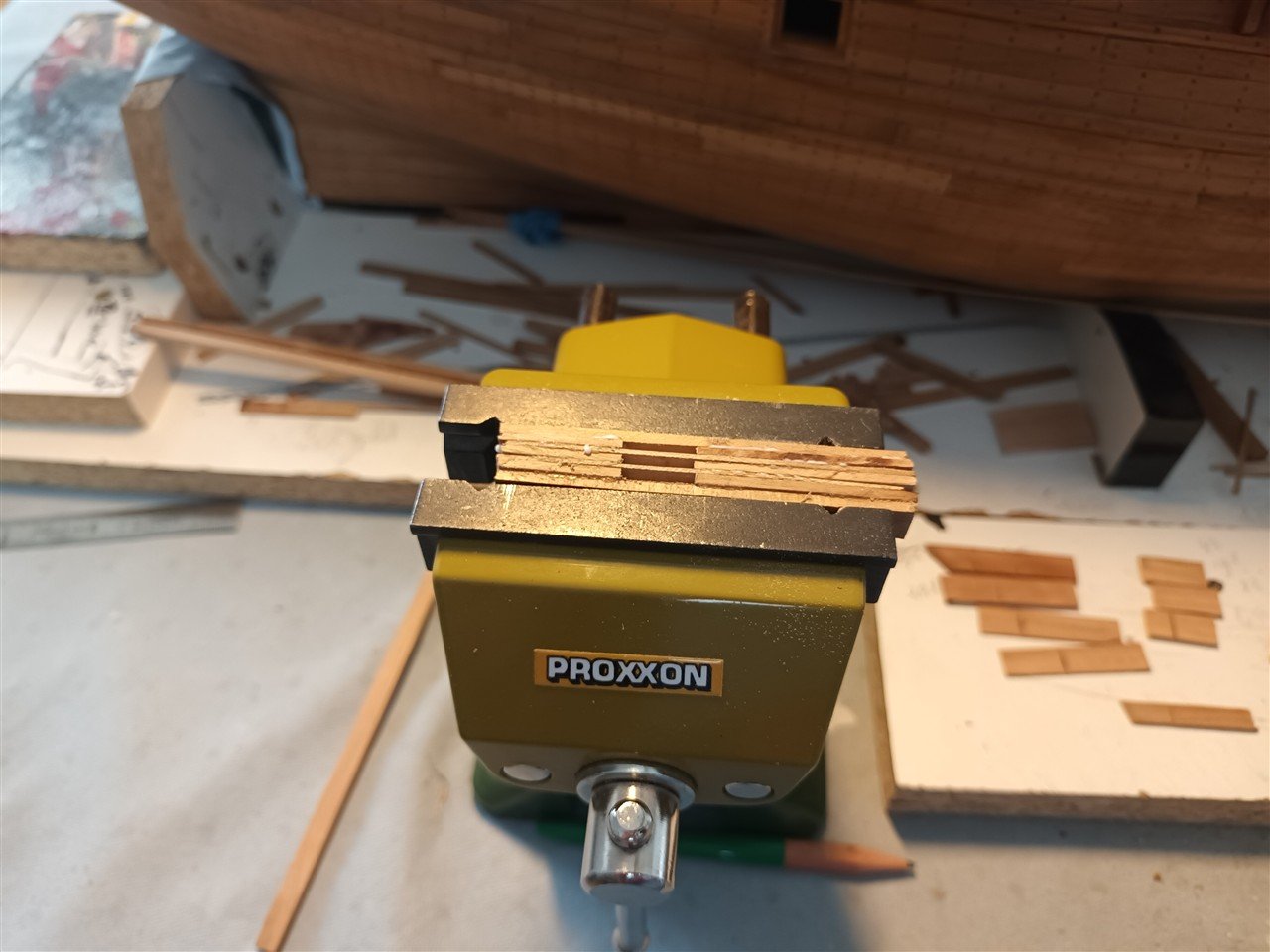

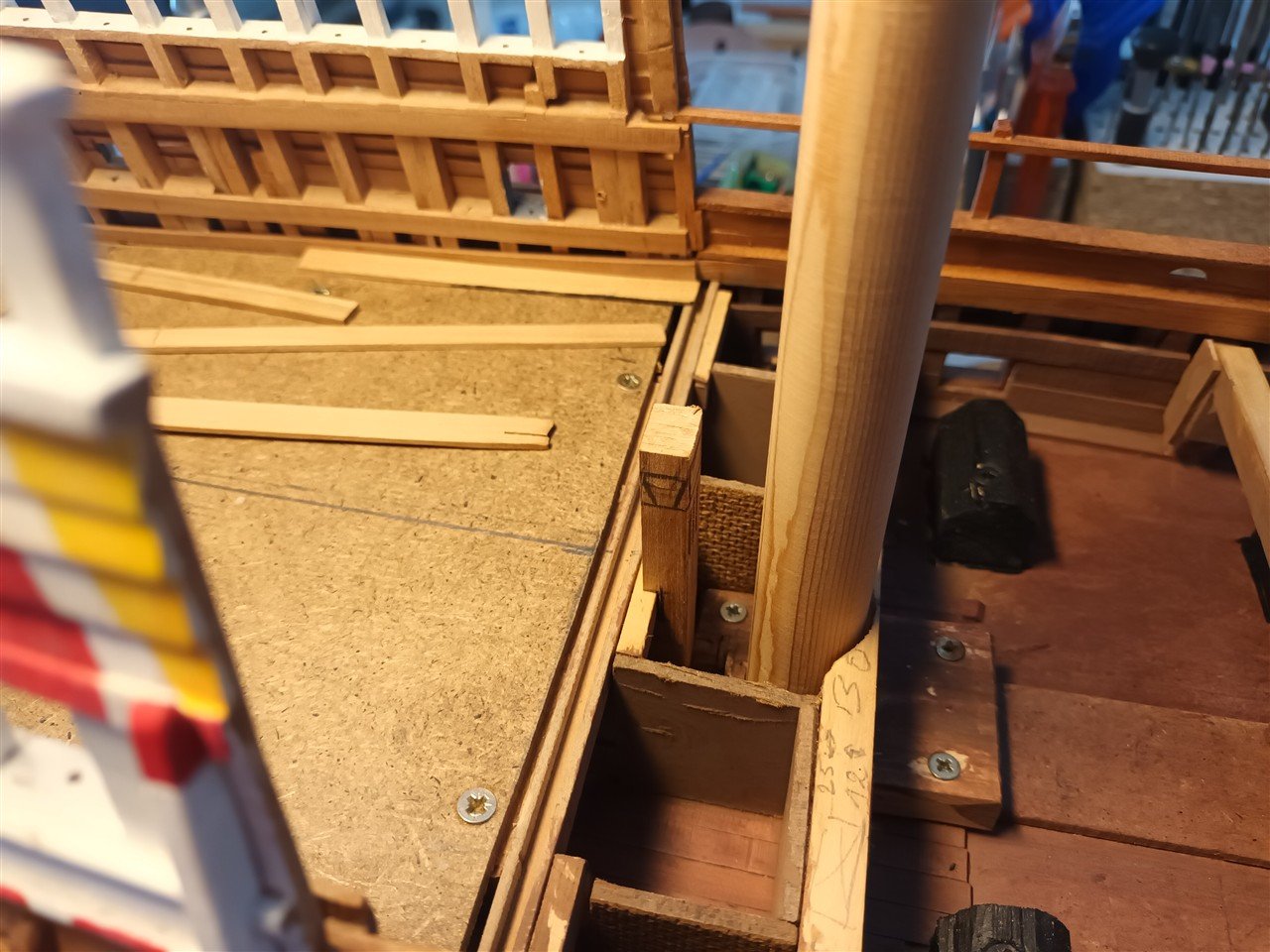

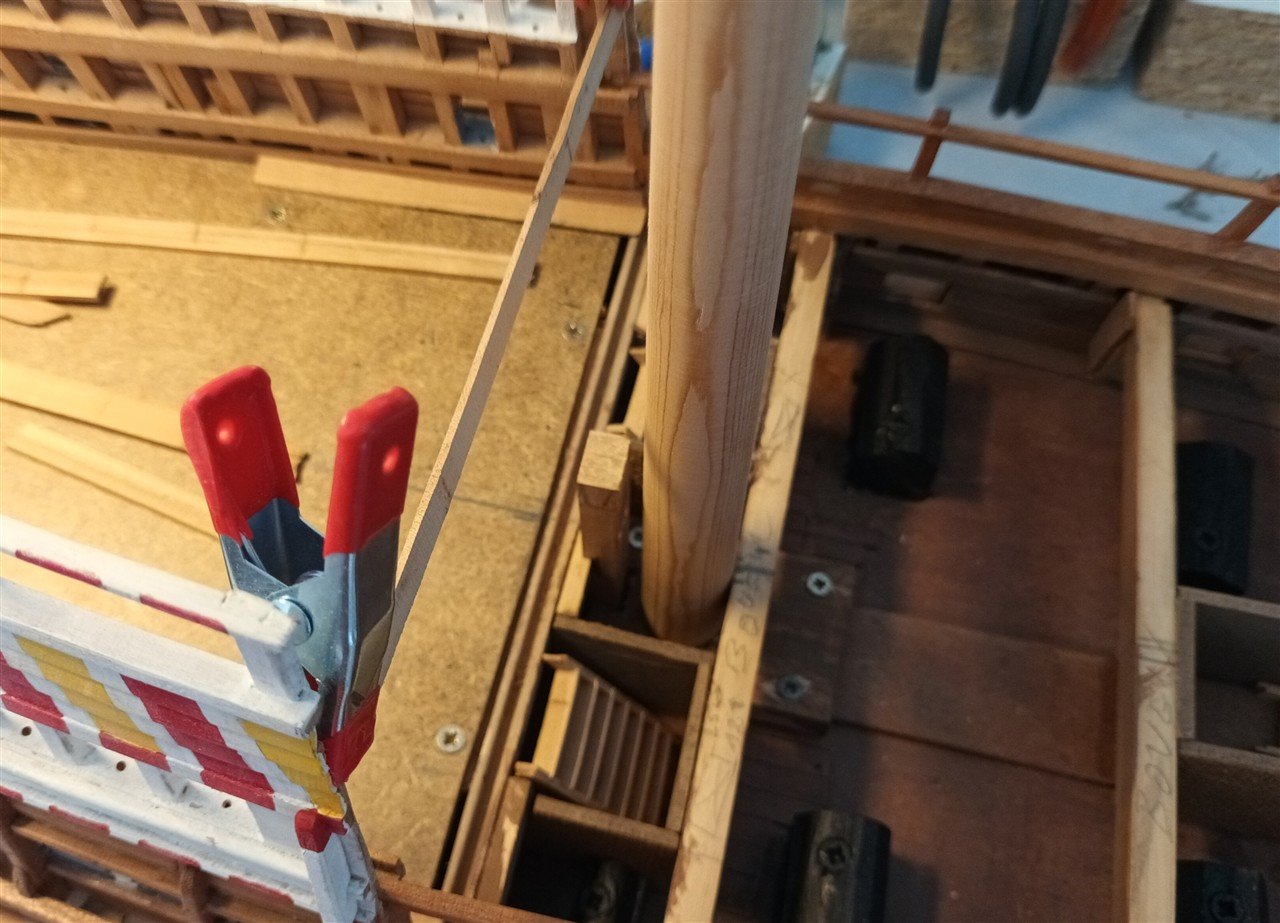

Start boven dek werkzaamheden.



[*Hans*]

Vraag, was er een kaapstander, en zo ja waar?
Antwoord.
Er is geen echt bewijs dat er één was, maar ook geen bewijs dat er geen was. En de meest logische plaats is achter de grote mast.

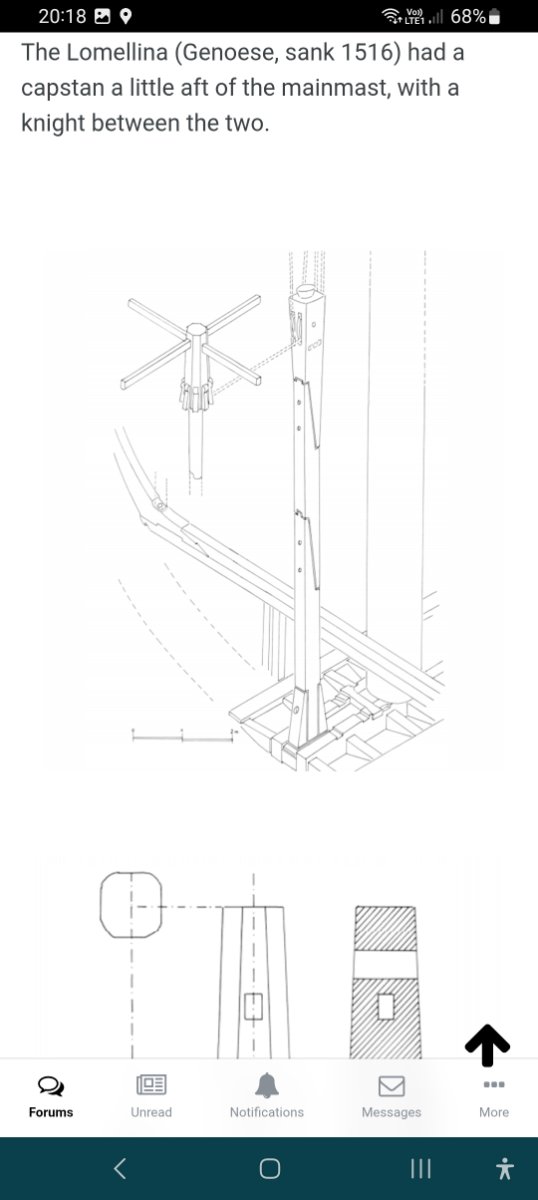

Gezien de gewichten van diverse onderdelen, zoals raas en ankers, kun je er gevoeglijk vanuit gaan dat er enig hulpmiddel was in het hijsen van dit soort zware dingen. Grotere schepen hadden een kaapstander, deze stond vaak achter de mast (meestal grote mast). Een braadspil kwam voor op kleinere schepen en werd vaak gebruikt voor het anker. Volgens de boeken die ik er even op nageslagen heb, werd de braadspil of kaapstander rond begin 16e eeuw op schepen toegepast.



[Baker]

Gezien de gewichten van diverse onderdelen, zoals raas en ankers, kun je er gevoeglijk vanuit gaan dat er enig hulpmiddel was in het hijsen van dit soort zware dingen. Grotere schepen hadden een kaapstander, deze stond vaak achter de mast (meestal grote mast). Een braadspil kwam voor op kleinere schepen en werd vaak gebruikt voor het anker. Volgens de boeken die ik er even op nageslagen heb, werd de braadspil of kaapstander rond begin 16e eeuw op schepen toegepast.

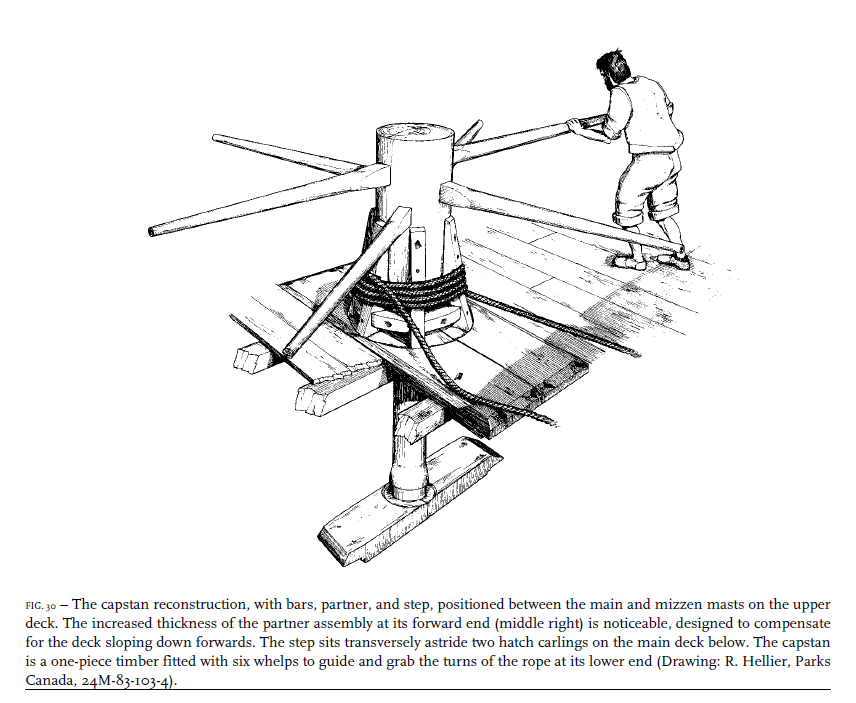

Dank u. Er komt inderdaad een kaapstander op dit dek.
Afgaande van de vindplaatsen van diverse kabels is dit ook meer dan logisch. Het lijkt er ook sterk op dat men nog druk bezig was met het opbergen van deze kabels net voor het zinken.
En hij gaat er zo uitzien.



[Stephan Kertész]

Ik denk dat het boek van Peter Kirsch - Die Galeonen, een goede aanvulling voor jou zou zijn. Die heeft veel onderzoek gedaan naar dit soort schepen van die tijd. RC Anderson heeft hem geholpen met het stuk tuigage en rompvorm in het boek. Er is een Duitse en Engelse versie van dit boek.



[Baker]

Ik denk dat het boek van Peter Kirsch - Die Galeonen, een goede aanvulling voor jou zou zijn. Die heeft veel onderzoek gedaan naar dit soort schepen van die tijd. RC Anderson heeft hem geholpen met het stuk tuigage en rompvorm in het boek. Er is een Duitse en Engelse versie van dit boek.

Heb ik, is inderdaad een goed boek.



[MarkGr]

Tof om dit allemaal te volgen ! En een strandstoel is beter voor de rug, dan gebogen over een bureau ...
Mark
