Ja jullie lezen het goed (nog) niet de Pinas maar de SAN Francisco.

Deze heb ik enkele jaren geleden cadeau gekregen van de kleinkinderen en lag al die tijd in de kast te wachten tot het moment dat ze aan de beurt was.
Nu we weer voor drie maanden op de camping staan en het weer nog niet het je van het is was het een mooi moment om deze uit de kast te halen.

Nog ff getwijfeld om verder te gaan met de Eenhoorn maar dat leek mij geen goed idee, daar zijn we haast aan de masten toe, dus dat word allemaal te heftig in mijn tijdelijke “bouwschuur”
Dus die komt na de SotS weer uitgebreid aan bod….

De San Francisco dan maar, hier heb ik nog geen verslag van kunnen vinden dus het leek me wel wat om jullie mee te laten genieten

Dan eerst maar de tijdelijke bouwplaats geïnstalleerd:

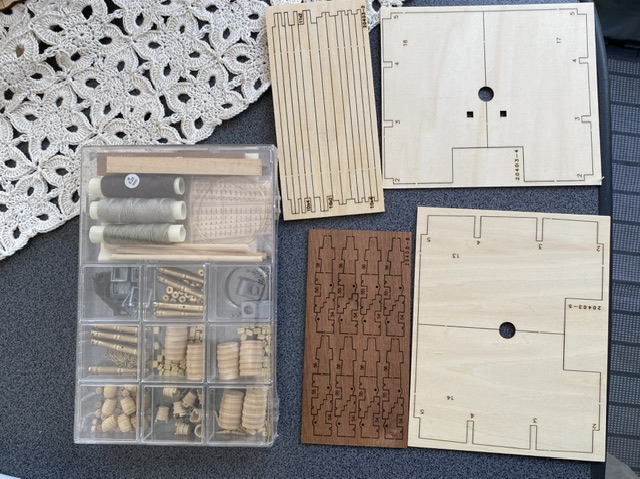

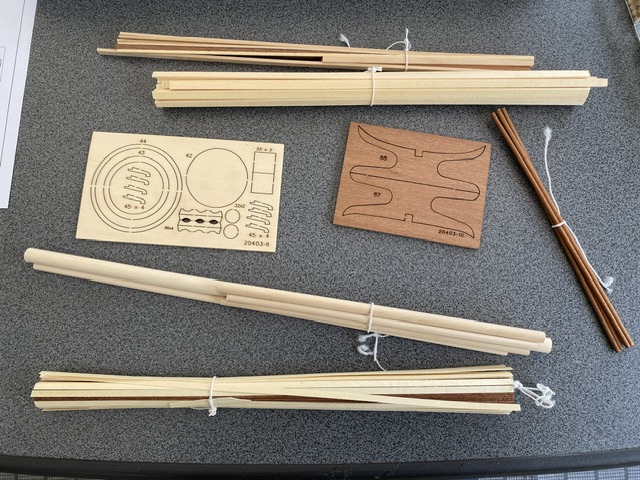

Zo die staat, en met het mindere weer van de laatste tijd werd al een paar weken geleden de doos van de SF geopend:

Het ziet er best wel aardig uit allemaal……

De spanten en de eerste twee dekdelen werden uit het frame gesneden en geschuurd:

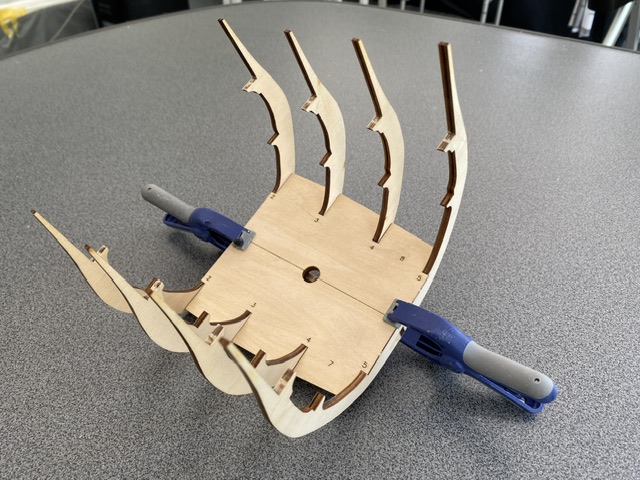

Alles past mooi dus we kunnen ze (spanten) op de kiel gaan lijmen, de LEGO blokjes kwamen hier weer goed van pas:

De mastvoet zit tussen de middelste twee spanten op de “valse” kiel gelijmd……

Het begin is er in ieder geval, maar er komt nog veel meer, tot dan maar weer en veel volg plezier
Groetjes Koos



[TIMBERWOLF]

Bouw ze op een natte camping



[Ptèr]

Een heel leuk project. Knappe bouwplaats ook zo! Deze hobby kan je echt overal uitvoeren als je wilt.



[Dave Bekers]

Koos, veel bouwplezier ! Ik dacht even dat je de San Francisco II had gehad, maar 't is de doorsnede die ik nog niet kende (ik heb er blijkbaar over heen gekeken; hij staat bijvoorbeeld bij Sjaak's hobbyshop net boven de San Francisco II ). Je bouwschuur ziet er goed uit, moet ik zeggen .



[Jaques]

Bouw ze op een natte camping

Dank je Tim, maar tussen de buien is het wel droog hoor

Een heel leuk project. Knappe bouwplaats ook zo! Deze hobby kan je echt overal uitvoeren als je wilt.

Ook jij bedankt Peter, en inderdaad waar een wil is is een weg

Koos, veel bouwplezier ! Ik dacht even dat je de San Francisco II had gehad, maar 't is de doorsnede die ik nog niet kende (ik heb er blijkbaar over heen gekeken; hij staat bijvoorbeeld bij Sjaak's hobbyshop net boven de San Francisco II ). Je bouwschuur ziet er goed uit, moet ik zeggen .

Dank je Dave, en tja het staat toch echt in de naam van dit topic hoor Maar leuk dat je dit weer volgt

Dat geld uiteraard ook weer voor alle anderen

We gaan weer verder, het eerste en het laatste spant tegen en op de kiel gelijmd, uitgericht met de twee dekdelen die na droging van de spanten in positie gelijmd werden:

Nadat alles weer droog was de dekplankjes op dit onderste dek gelijmd, de breeuwnaden en nagels gesimuleerd en het overtollige hout afgesneden:

De dekbalken voor het tweede dek uit het frame gesneden en de middelste tegen elkaar gelijmd:

Deze met de voorste en achterste in positie gelijmd nadat het dekje met glitsa was gelakt:

Om de staanders af te kunnen tekenen werd er tape op het dek geplakt:

De staanders in model gebracht, door het middengedeelte te verjongen van 3 naar 2 mm:

In de onder- en boven kant gaatjes geboord, onder een afgeknipt nageltje gelijmd, de dekbalken ook voorzien van een gaatje waar een nageltje ingestoken werd om de staanders vast te kunnen zetten:

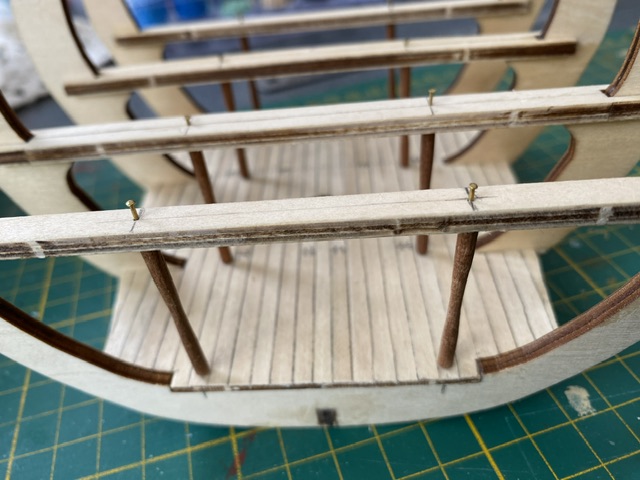

Uiteindelijk werden ze zo met houtlijm op het dek en tegen de dekbalken gelijmd en werd het bovenste nageltje met een drupje secondenlijm vastgezet:

Alles staat mooi in lijn…….

De bovenste nagels gelijk met de dekbalken afgeknipt en gevijld zodat het tweede dek erop kan, maar dat is weer iets voor de volgende….
Tot dan,
Groet Koos



[Jaques]

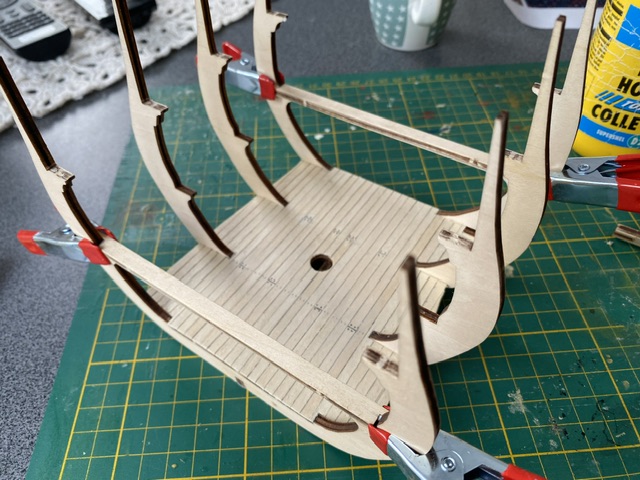

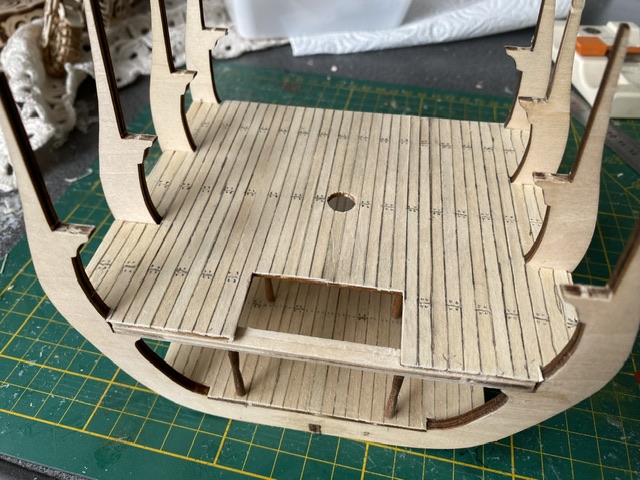

Het tweede dek op de dekbalken gelijmd en uitgericht:

Dat is wat ze noemen met handen en voeten …..

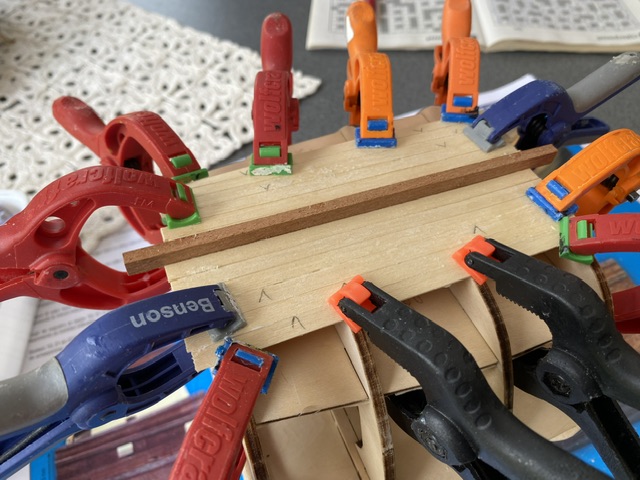

De volgende dag konden de planken op het dek gelijmd worden:

De breeuwnaden en de nagels werden weer aangebracht:

De volgende serie dekbalken werden alvast voorbereid:

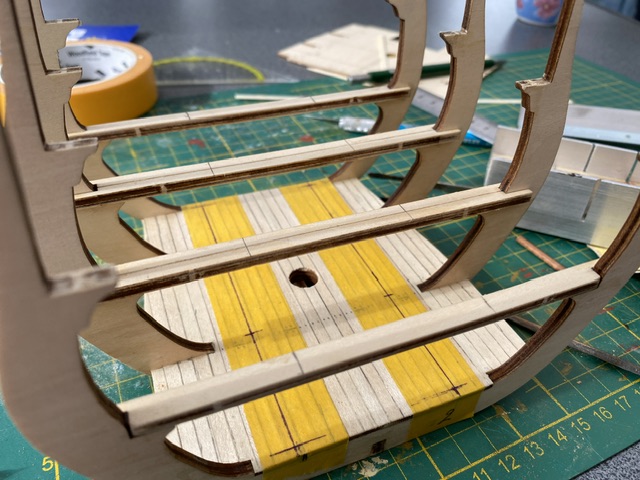

En ook in dit dek werden de gaatjes voor de staanders afgetekend en geboord nadat de glitsa droog was:

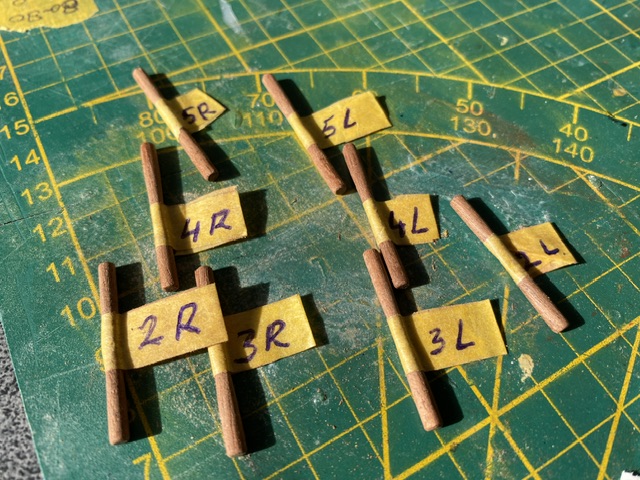

De staanders werden afgetekend, op lengte gemaakt en met de proxxon in model gebracht:

Klaar om gemonteerd te worden……

Tot de volgende,
Gr Koos



[Jaques]

……:



[Pingu57]

Koos, leuk dat je deze gaat bouwen, ik heb deze toevallig afgelopen week gezien op het clubje, maar denk erom, de bb. zegt dat je eerst de hele doorsnede bouwt en dan kaapstander en kaons ed. erin zet, maar als ik jouw was zou dat maar wat naar eigen inzicht aanpassen, want dat is een hele bouwonvriendelijke methode.



[Jaques]

Koos, leuk dat je deze gaat bouwen, ik heb deze toevallig afgelopen week gezien op het clubje, maar denk erom, de bb. zegt dat je eerst de hele doorsnede bouwt en dan kaapstander en kaons ed. erin zet, maar als ik jouw was zou dat maar wat naar eigen inzicht aanpassen, want dat is een hele bouwonvriendelijke methode.

Het klopt wat je schrijft Peter, dat had ik ook al gezien maar…. je zal toch eerst de wanden moeten aanbrengen voordat je de kanons kunt plaatsen dus hoe het allemaal uitpakt zien we dan wel weer.
Maar bedankt in ieder geval voor het meedenken

De volgende fase was het aanbrengen van het derde en laatste dek met daaronder de acht staanders.

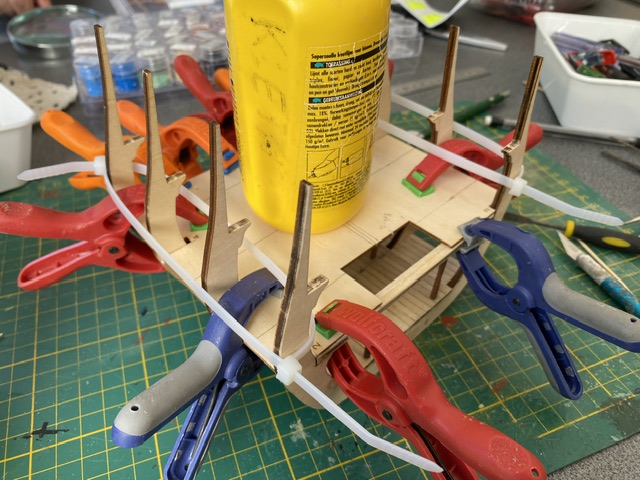

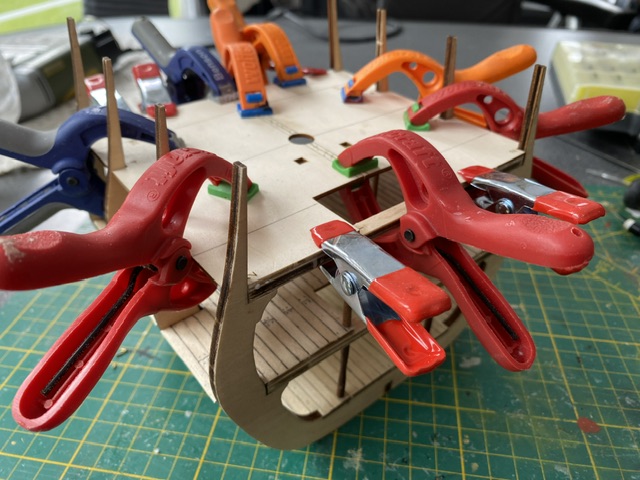

Eerst de dekbalken weer voorbereid en op hun plaats gelijmd:

Nadat de lijm droog was de staanders onder de balken op het eerste dek gelijmd:

Alles staat mooi in lijn……

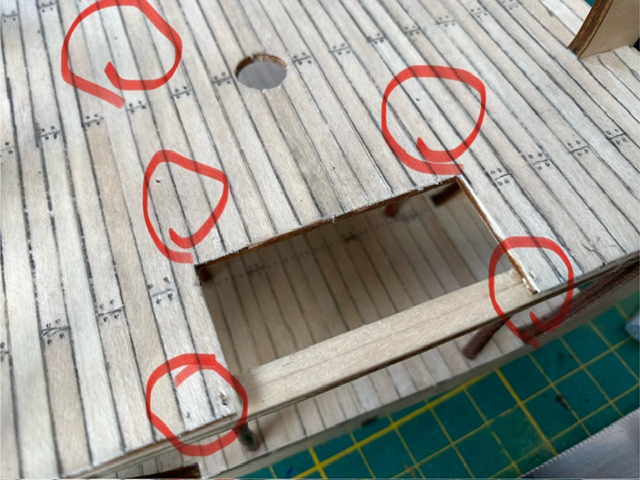

Nadat de nageltjes ingekort en gelijk met de dekbalken gevijld waren konden hier de twee delen van het derde en laatste dek op gelijmd worden:

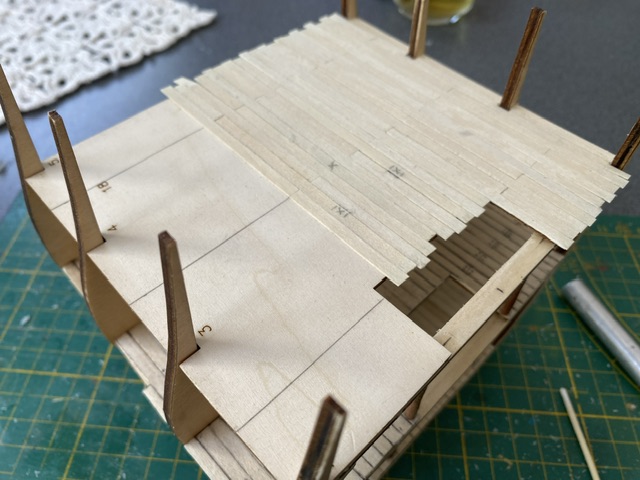

De eerste plankjes op lengte gesneden:

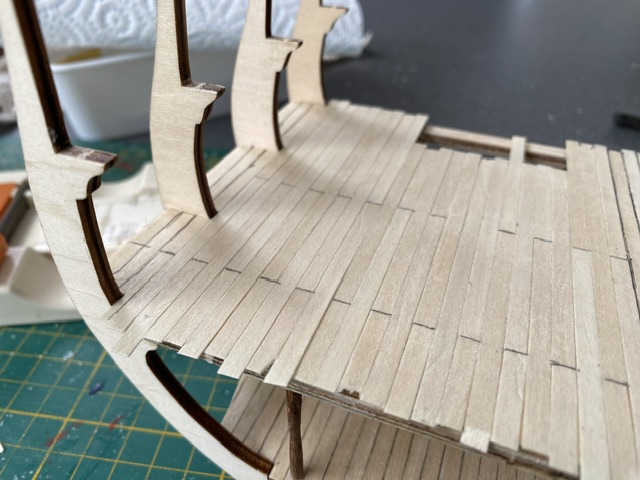

En op het dek gelijmd:

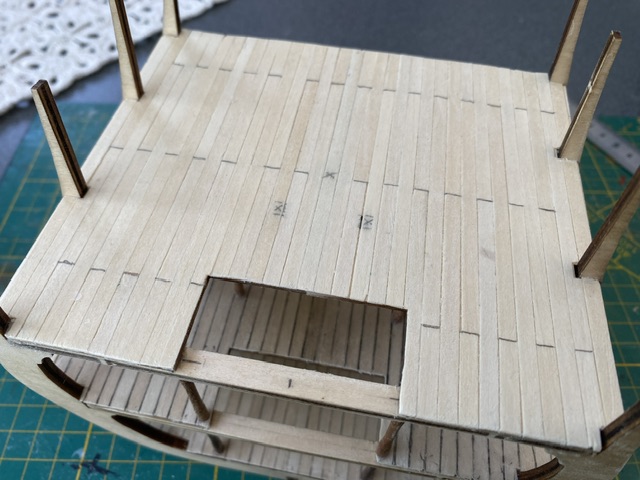

Nadat alles goed droog was het overtollige hout afgesneden en de breeuwnaden en nageltjes gesimuleerd:

Na het schrapen en licht schuren werd alles met glitsa gelakt:

Klaar voor de volgende fase, de beplanking op de romp, en dat is iets voor de volgende update….
Tot dan maar weer,
Groetjes Koos



[Pingu57]

maar…. je zal toch eerst de wanden moeten aanbrengen voordat je de kanons kunt plaatsen

In dat geval wens ik je heel veel plezier met je binnenwerk toe Koos.



[Jaques]

In dat geval wens ik je heel veel plezier met je binnenwerk toe Koos.

Dat zal wel weer loslopen Peter

We zijn inmiddels weer een heel stukkie verder, tijd voor weer een update.

Zoals in de laatste reeds beschreven was het de beurt aan de romp om beplankt te worden, de eerste laag bestaat uit linden latjes van 1x5 mm.

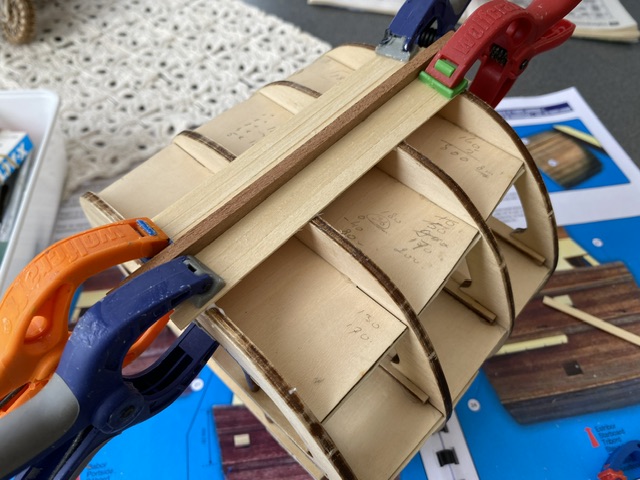

Eerst de kiel er tijdelijk in geklemd zodat de eerste latten netjes aansluiten:

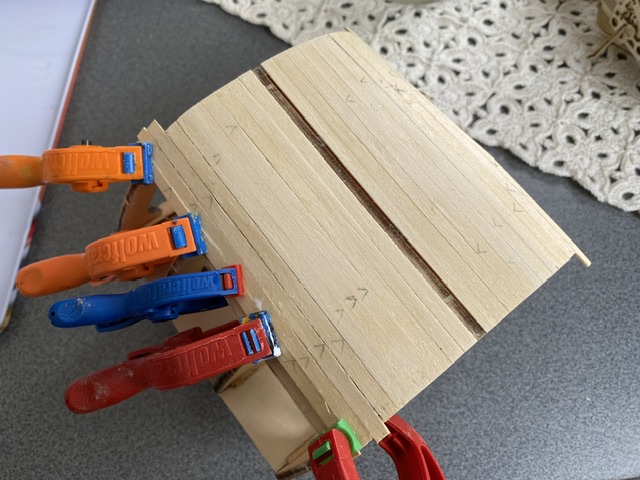

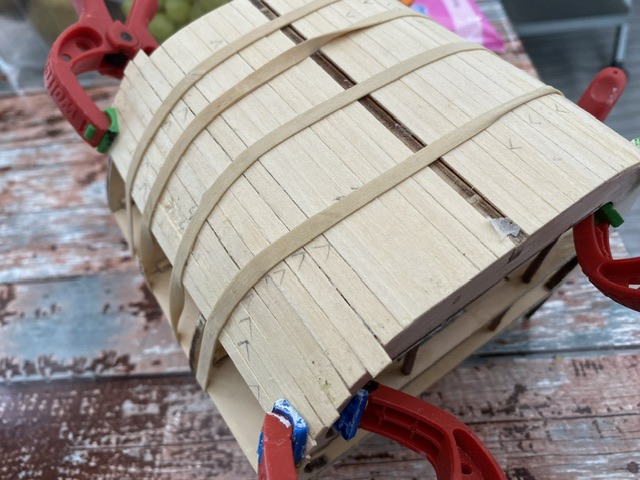

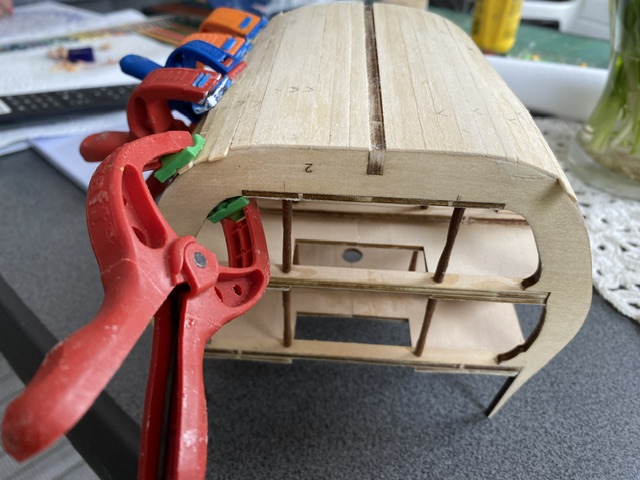

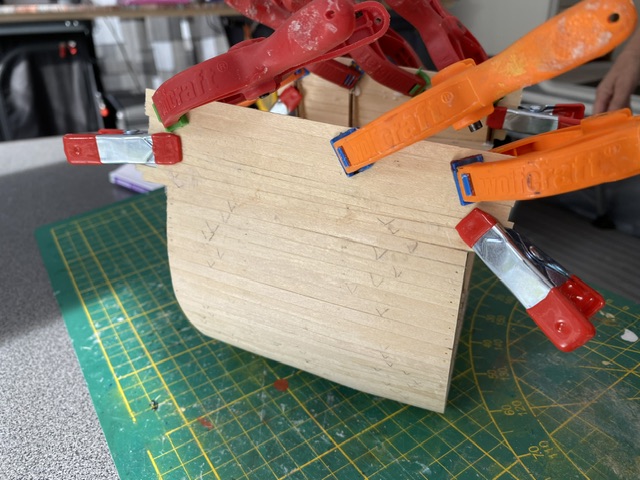

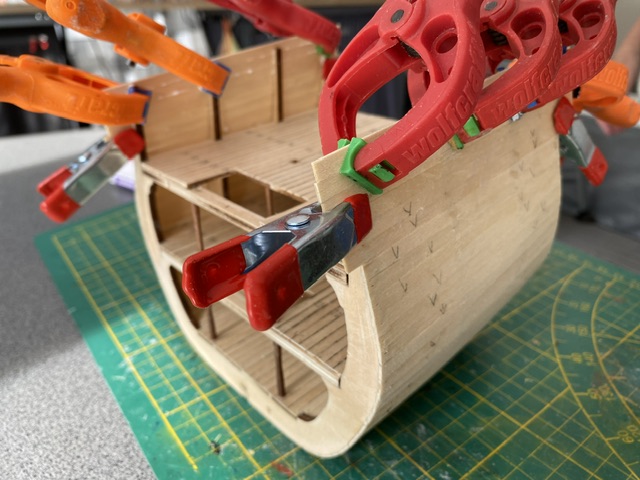

Tja en dan is het maar over en weer plakken, wachten tot de lijm droog is en weer plakken, etc. etc……:

In de ronding de latjes schuin geschuurd zodat ze zo strak mogelijk tegen elkaar zitten:

En uiteindelijk konden de laatste een paar dagen later tegen de spanten gelijmd worden:

Als de lijm droog is kan het overtollige hout eraf gesneden worden, maar dat zien jullie de volgende keer weer wel…..

Groetjes Koos



[Ptèr]

Dat is nog eens snel een romp beplanken…



[Jaques]

Dat is nog eens snel een romp beplanken…

Dat valt wel mee hoor Peter, wat ik hier in die paar foto's liet zien was het resultaat van anderhalve week plakken

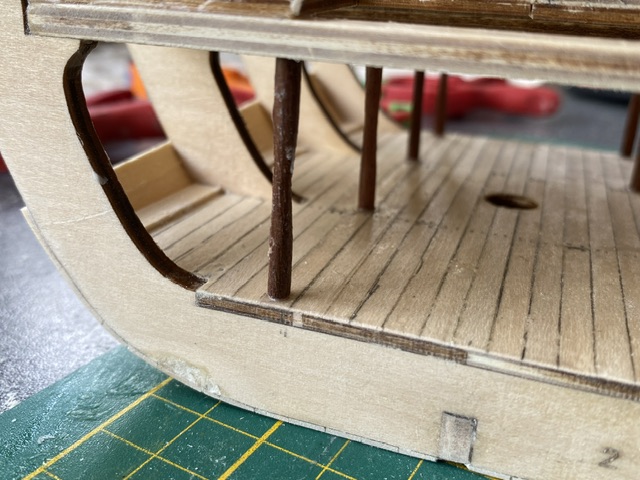

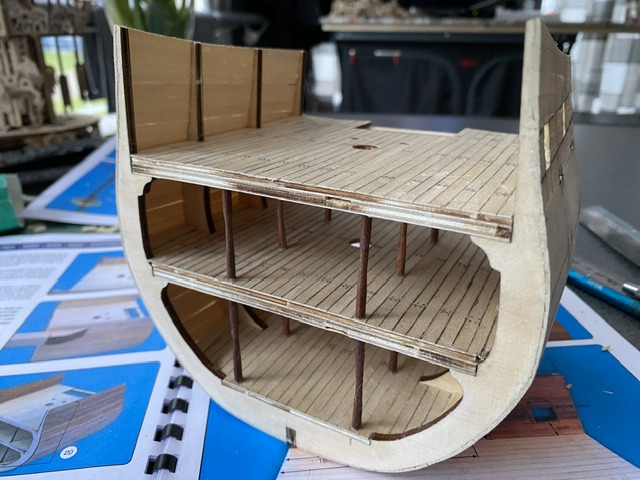

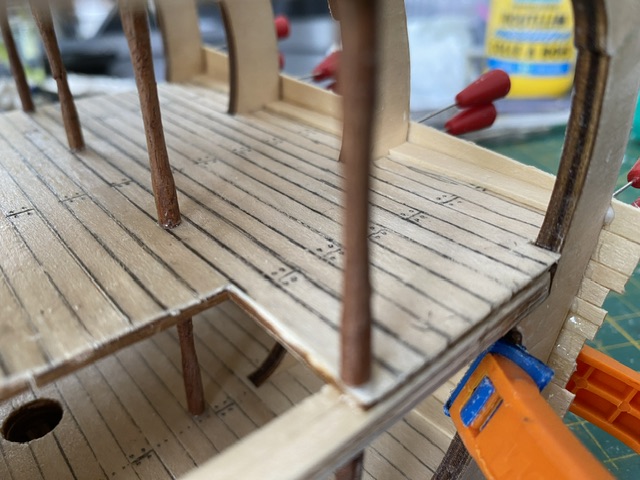

Tijdens het aanbrengen van de eerste laag werden ook de zijkanten van de dekken tegen de romp dicht gezet:

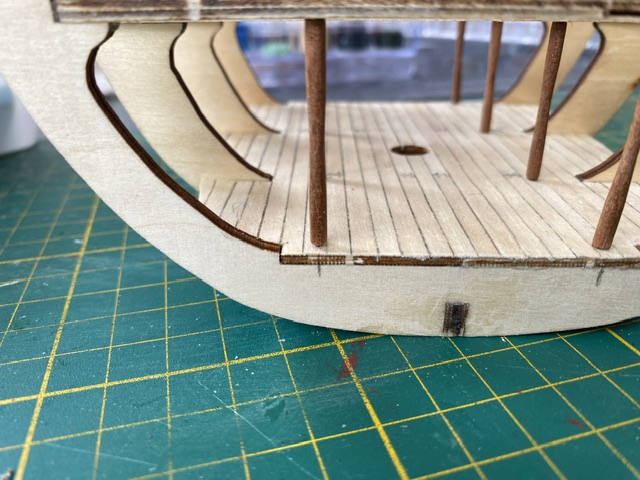

Met het resthout van de linden latjes werden de zijkanten van het onderste dek dichtgezet.......

Hetzelfde met het tweede dek.............

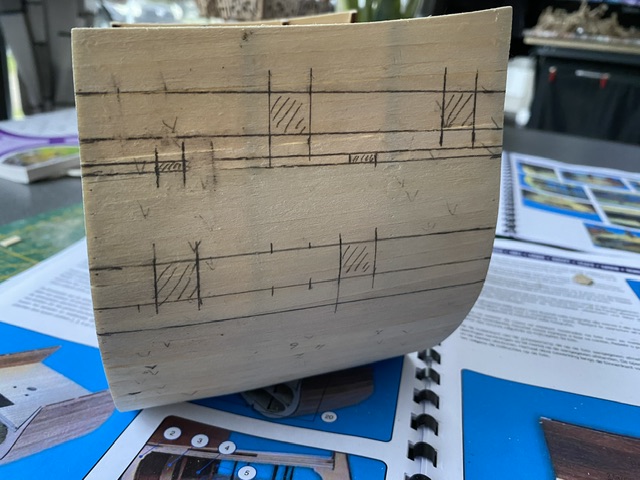

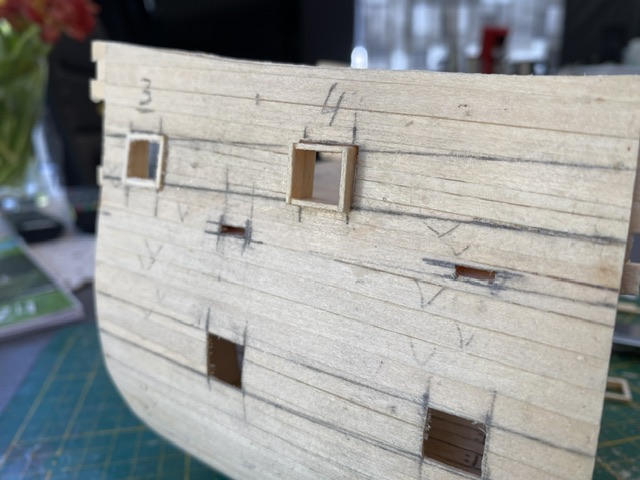

Op de romp werden nu aan weeszijden de geschutspoorten en de waterafvoeren afgetekend en uitgesneden:

Aangezien de verschansingen bovenin ook aan de binnenzijde bekleed worden vond ik het wel gepast om de bovenste geschutspoorten van kozijntjes te voorzien, dit in afwijking van de handleiding.

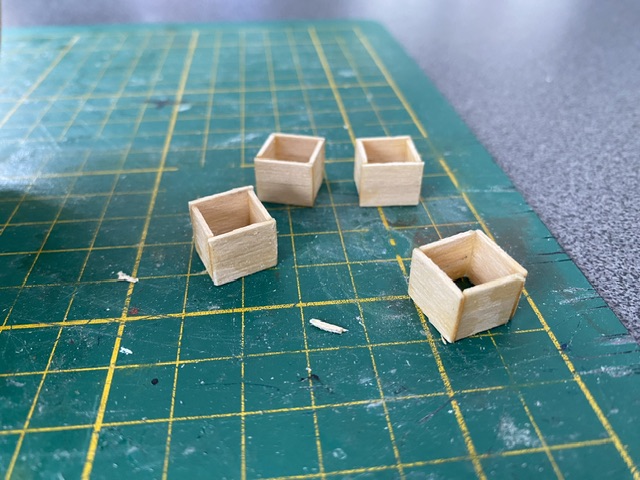

Dus eerst maar wat latjes tegen elkaar gelijmd en nadat deze lijm droog was werden er vier kozijnen met een binnenmaat van 11x11 mm gemaakt:

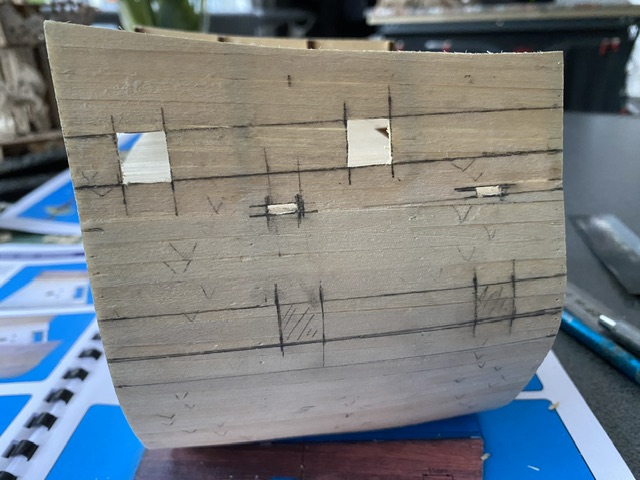

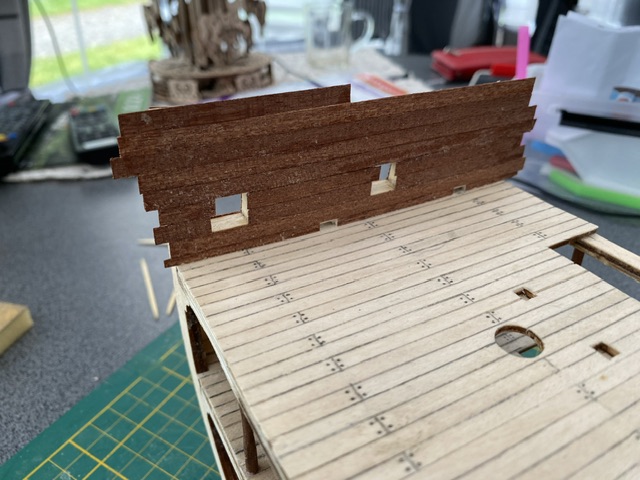

Deze werden dry- fitt in de romp gestoken waarna de eerste latjes aan de binnenkant tegen de spanten gelijmd werden:

Het is slecht te zien op de foto's maar ze zitten er toch echt in, links bovenin zie je ze zitten.........

In de volgende up-date zie je ze beter dus tot zo............

Groetjes Koos



[Jaques]

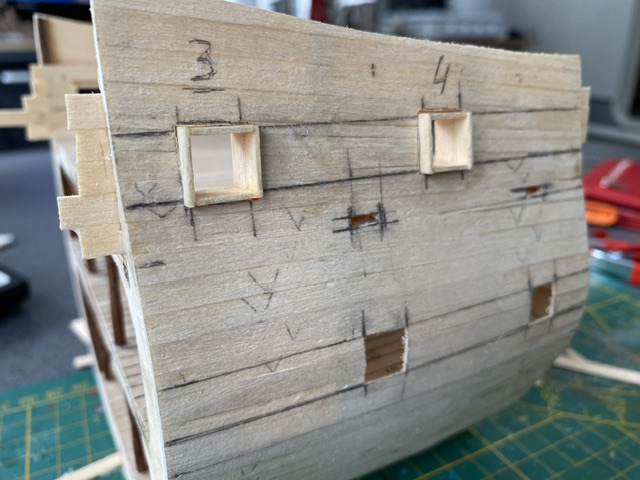

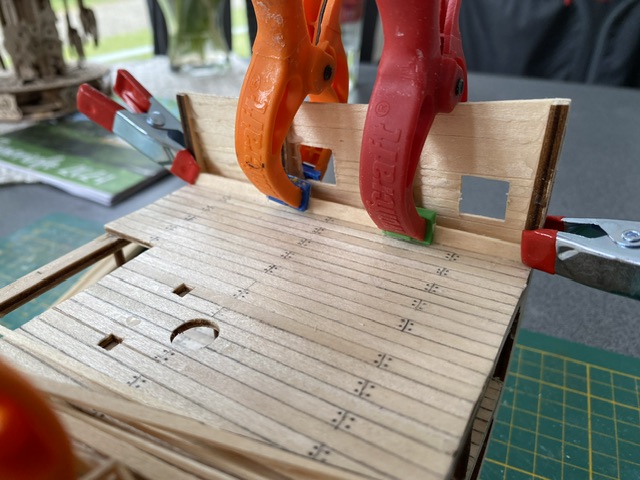

Verder maar weer met de beplanking van de verschansingen, deze werd om de kozijnen geplaatst:

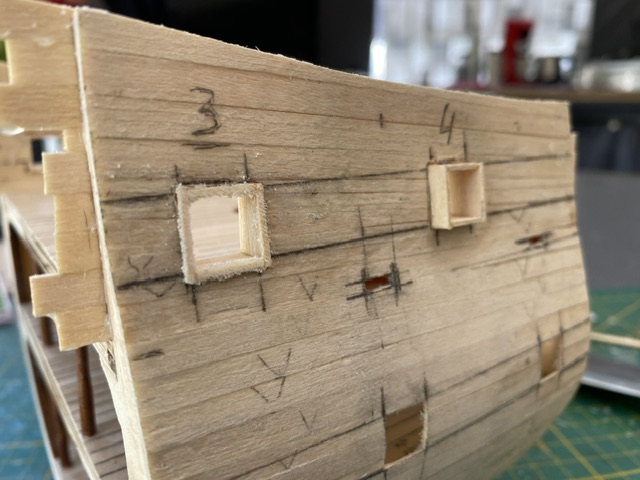

De kozijnen werden definitief in positie gelijmd en nadat de lijm droog was het overtollige hout en de uitstekende delen van de kozijntjes eerst afgezaagd......

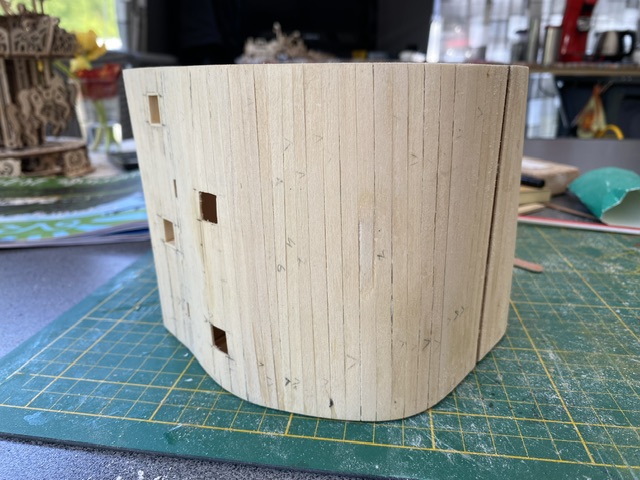

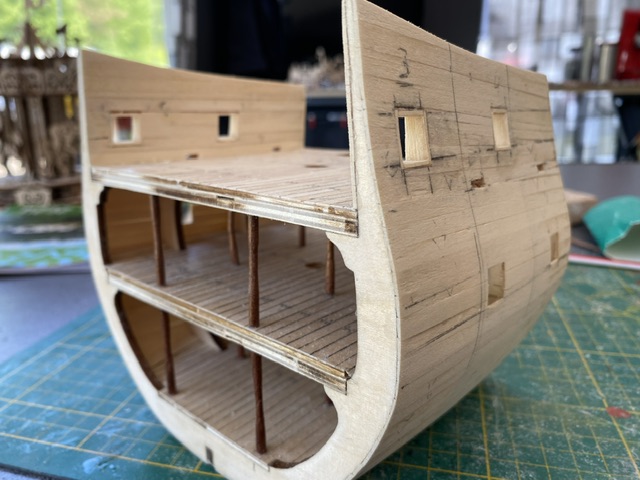

En later alles gelijk met de romp en de buitenste spanten geschuurd......

Klaar voor de tweede laag..............

Tot de volgende,
Groetjes Koos.



[Pingu57]

Dit gaat weer mooi Koos. Wat wordt de tweede laag??



[Jaques]

Dit gaat weer mooi Koos. Wat wordt de tweede laag??

Dat zijn sapelli latjes van 0,6x5 mm Peter, enne bedankt voor je compliment



[Jaques]

Het is al weer een paar weken geleden dat ik voor het laatst gepost heb maar we zijn inmiddels weer een heel stukkie verder met deze dwarsdoorsnede.

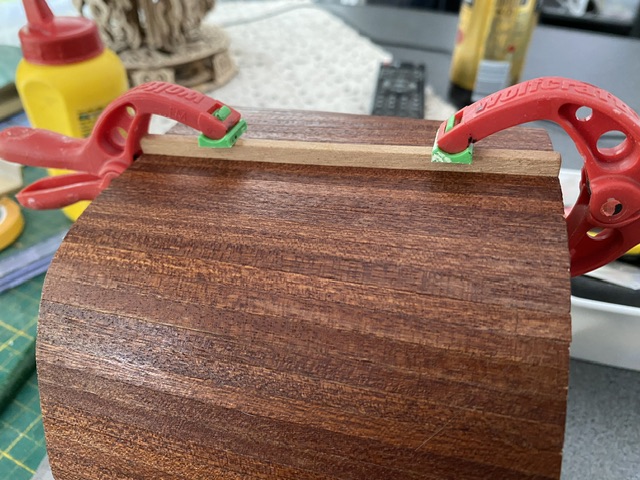

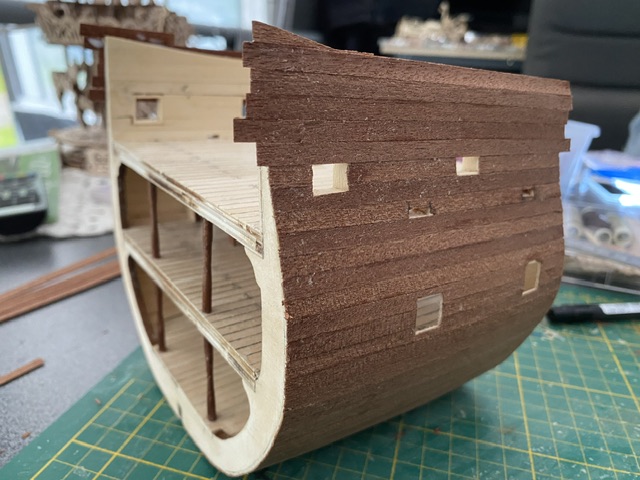

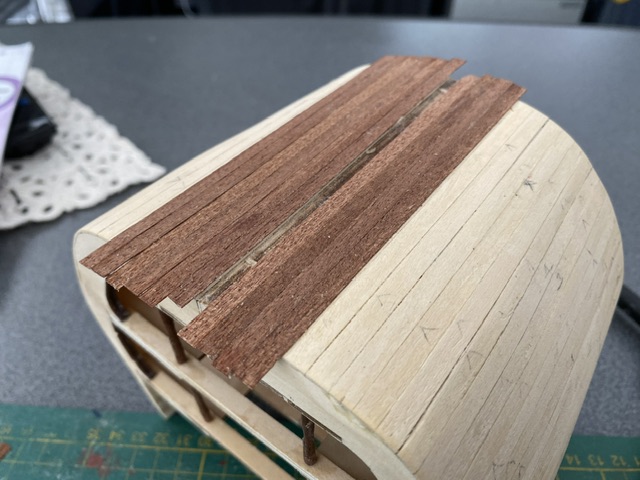

Als eerste de tweede laag beplanking, zoals hierboven al te lezen valt bestaat deze uit sapelli- latjes van 0,6x5 mm, de eerste werden op de romp gelijmd tegen de kiel die hiervoor tijdelijk werd aangebracht:

De kiel is hier weer verwijderd............

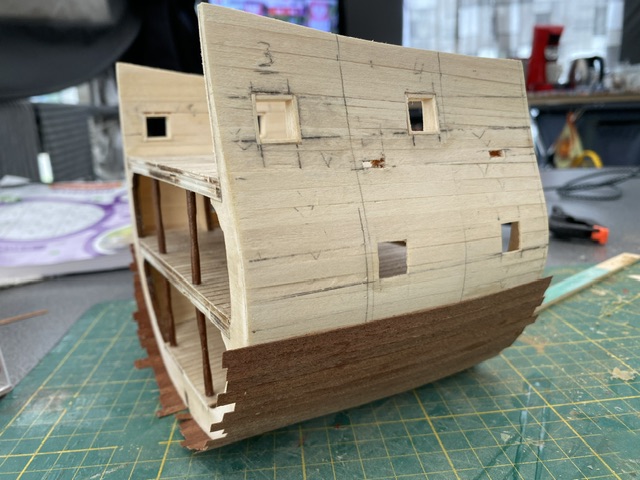

En zo ging het stilletjes voort:

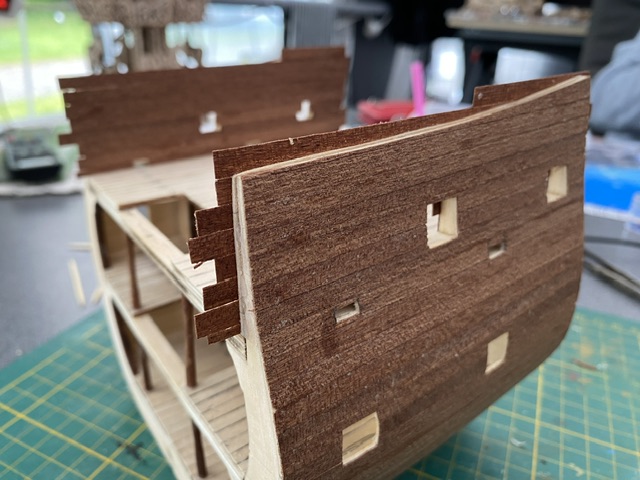

De binnenzijde van de verschansingen werden ook met deze latjes bekleed:

En nadat de lijm geheel droog was werd het overtollige hout afgesneden:

Stuurboord is hier al bijgesneden............

De romp krijgt drie berghouten, twee van 2x6mm, een van 2x3mm en een afdeklat van 1x5mm die allemaal volgens de handleiding een "sapelli" kleur moesten krijgen maar ik hield het maar bij zwart, leek mij wel mooi.

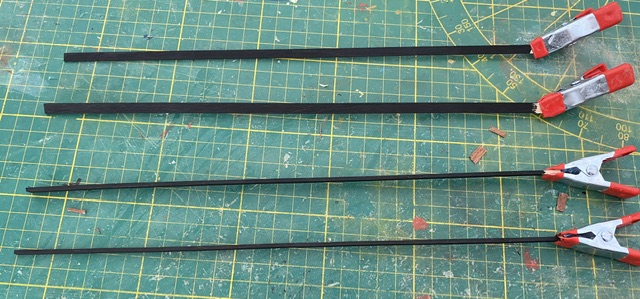

Dus de latten alvast geschuurd en zwart geschilderd:

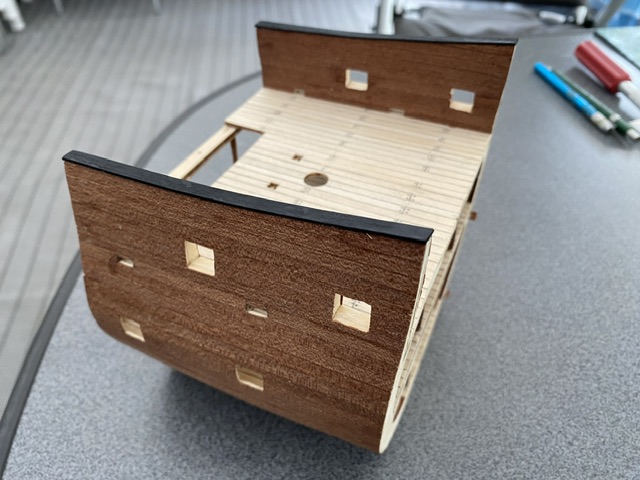

Nadat de verf droog was werden de twee deklatten op de verschansingen gelijmd:

Inmiddels al een paar dagen lopen te dubben hoe ik de romp zou behandelen, en wat daaruit kwam is weer iets voor de volgende,
Tot dan maar weer,

Gegroet Koos



[Jaques]

De afwerking van de romp...........

En ik was er uit, met het kleine beetje Danish Oil wat ik nog had wat proefjes gemaakt en dat moest hem worden, maar tja waar haal je dit zo snel dus maar ff googelen op het world wide web en wat denk je, bij de buurman......

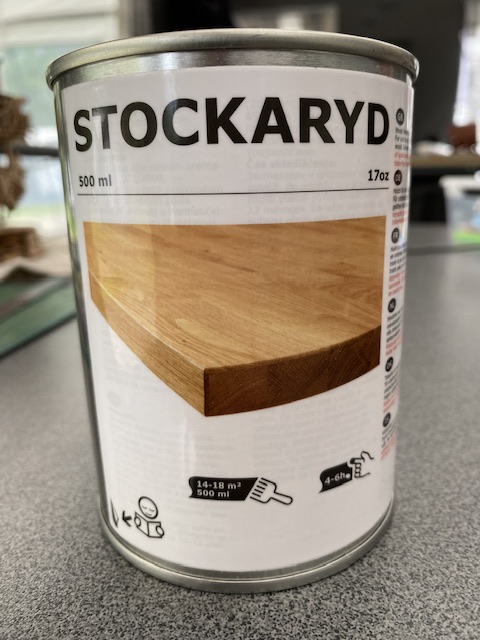

Deze drie maanden staan we nagenoeg naast dat grote zweedse warenhuis en daar vond ik deze:

Voldoende voor 14 tot 18 m2, dus ik kan er ff mee vooruit, geen Deense Olie maar de Zweedse dus, volgens de eigenschappen is deze nagenoeg gelijk en in de proefstukjes is ook geen verschil waar te nemen dus kwasten maar.

Nadat de eerste laag droog was werd eerst de kiel definitief in de romp gelijmd:

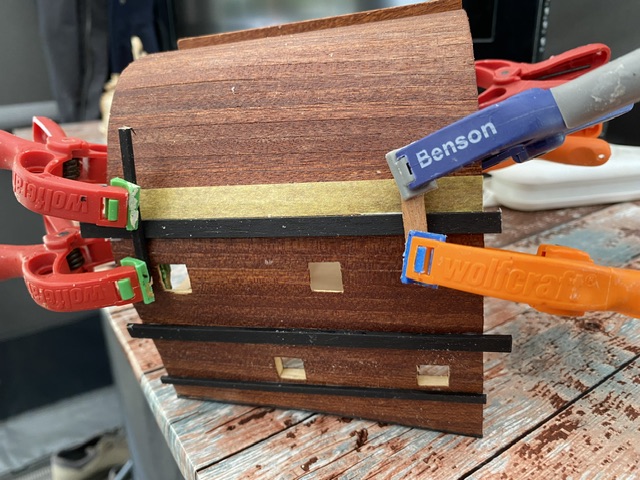

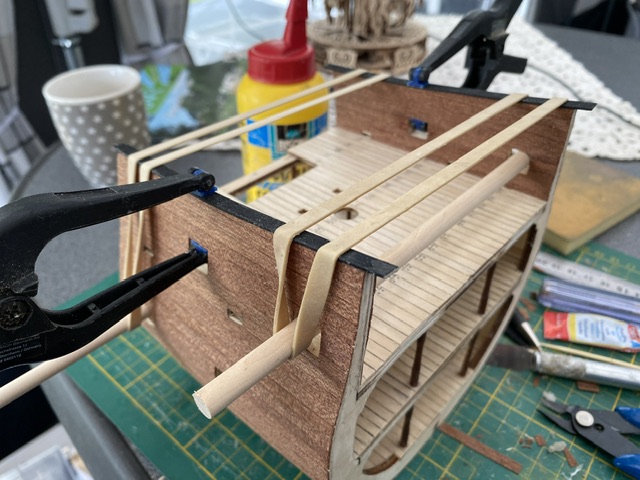

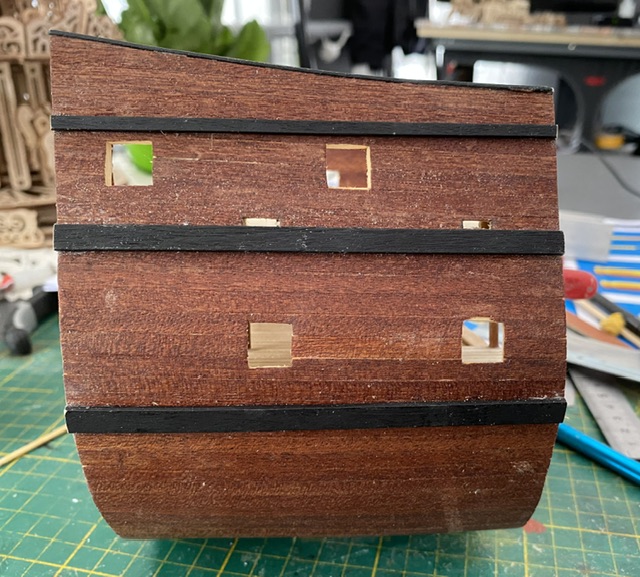

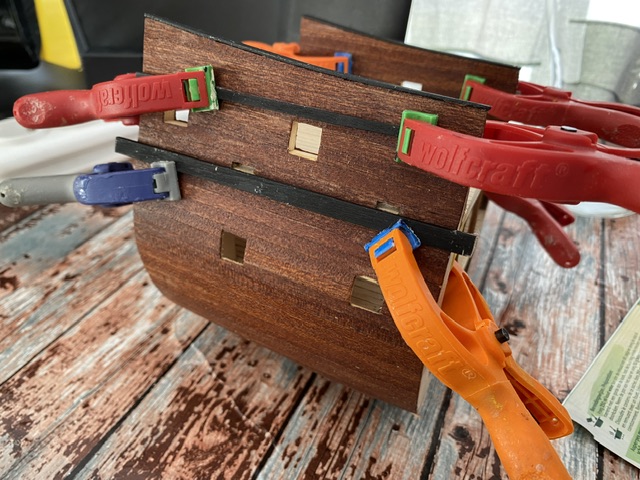

Na de tweede laag olie erop zat en droog was begonnen met de berghouten:

Die kunnen drogen......

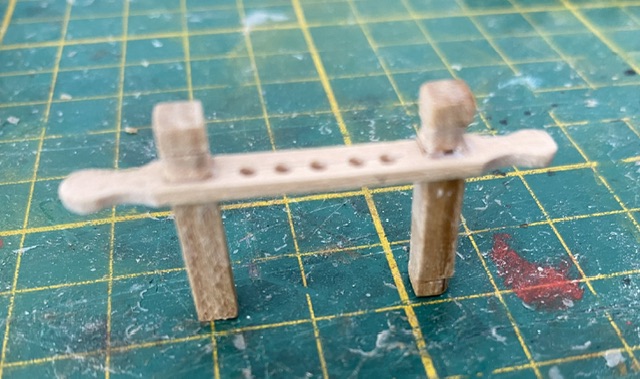

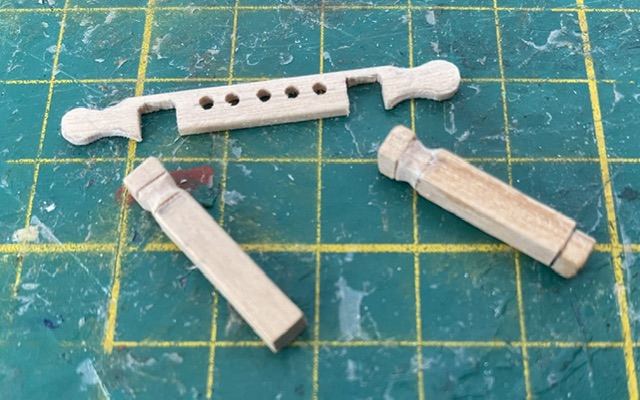

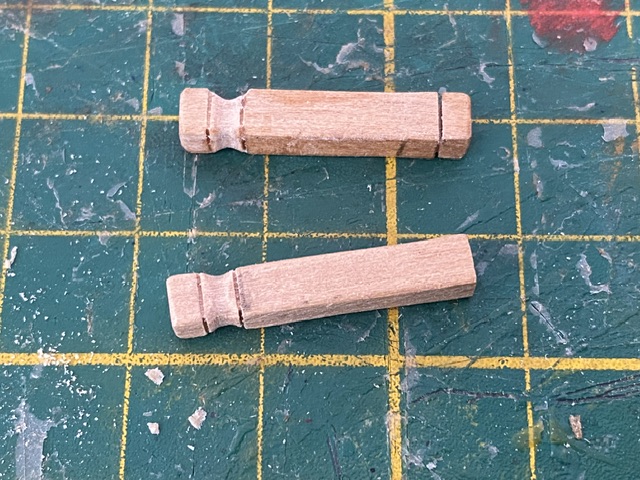

Tijdens het drogen verder met de nagelbank voor de grote mast, eerst de twee knechten in model gemaakt:

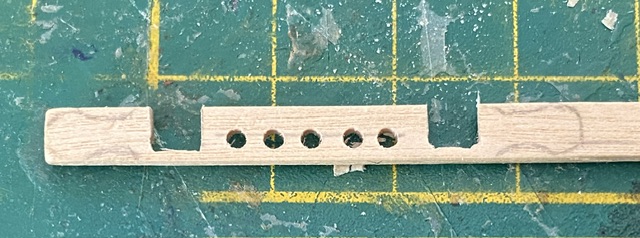

En de nagelbank zelf:

Deze werden vervolgens in elkaar gelijmd:

Klaar om op het dek geplaatst te worden........

De romp is inmiddels droog en de berghouten zijn aan de voor en achterkant gelijk met de spanten afgewerkt:

Klaar voor de volgende actie's,

Tot dan maar weer,
Groetjes Koos



[TIMBERWOLF]

Mooi gemaakt



[Jaques]

Mooi gemaakt

Dank je Tim ik doe mijn best….
