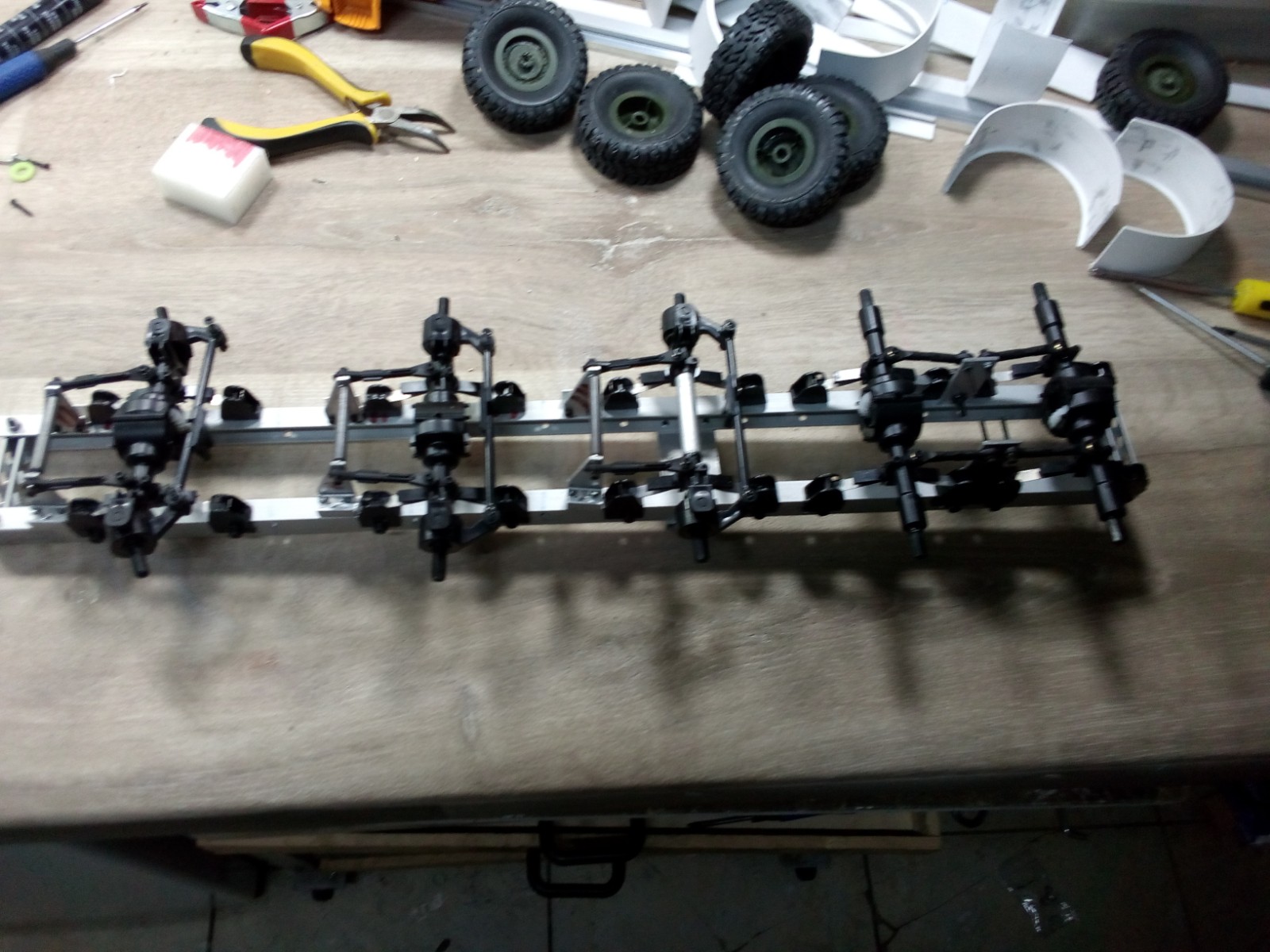

Bouwverslag 5-assige trekker met dieplader.

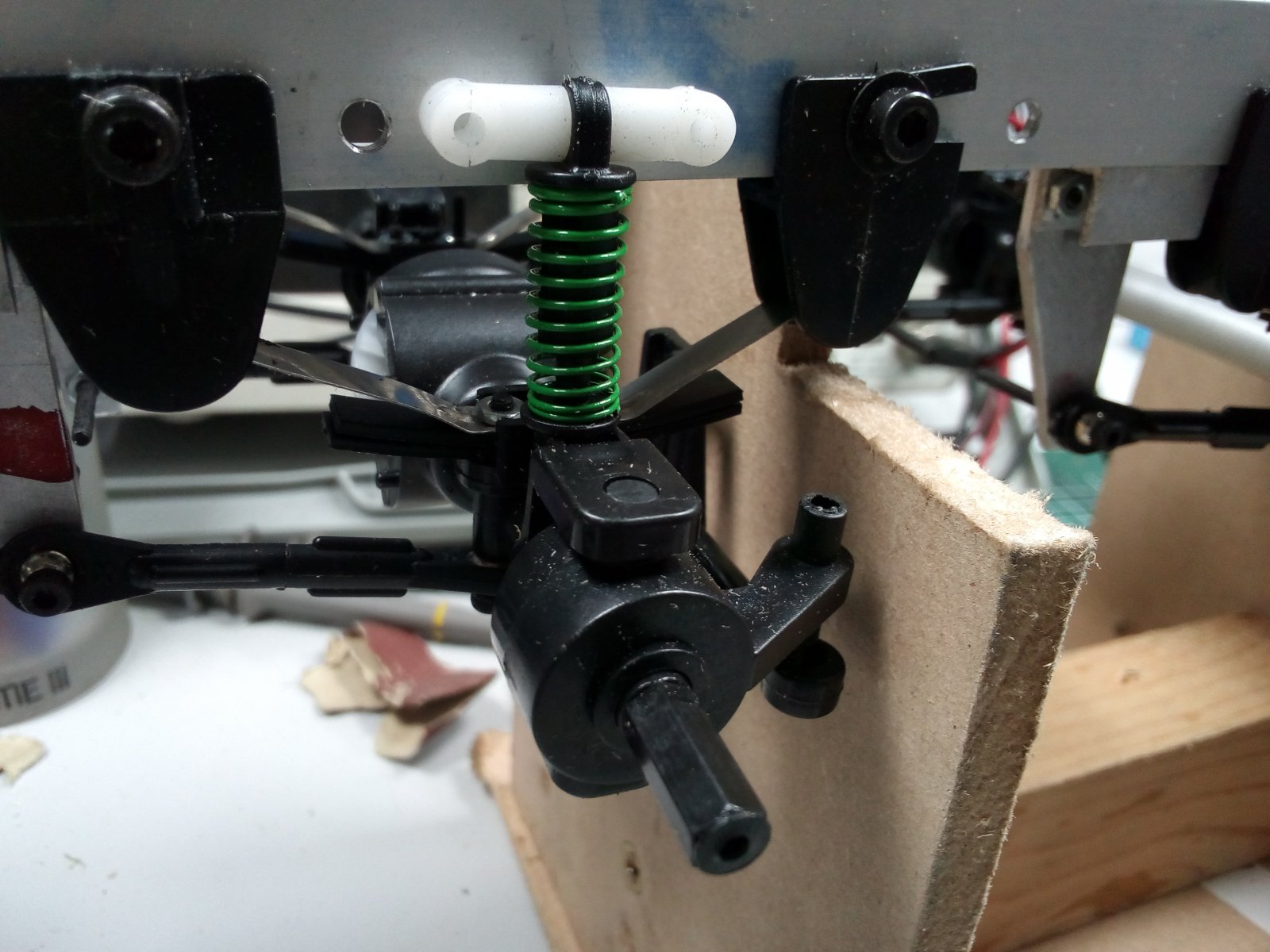

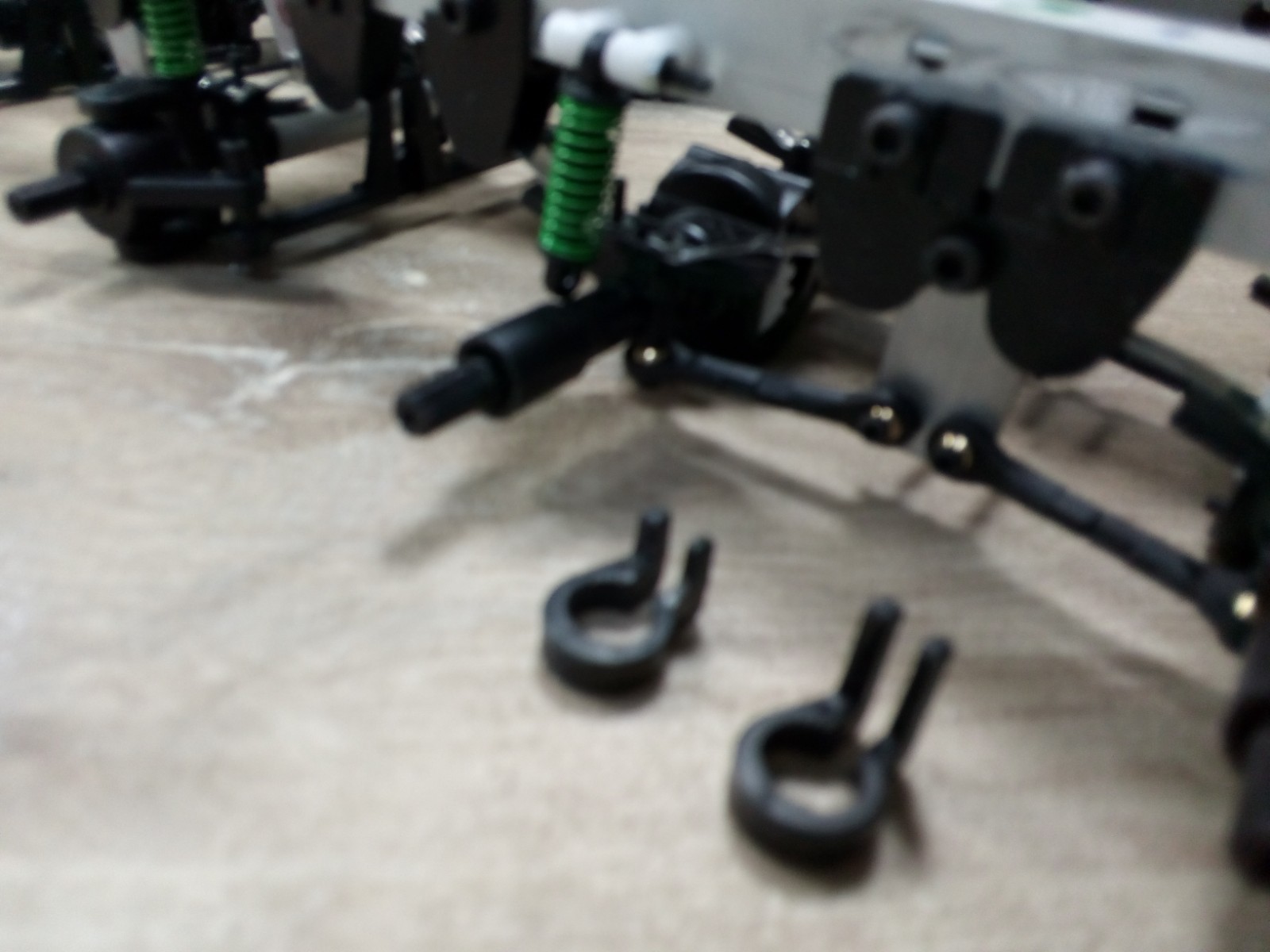

Het e.e.a. aan M2 inbusjes geplaatst.














Dat was 't voor vnaaf/vandaag.

Ff een uurtje!

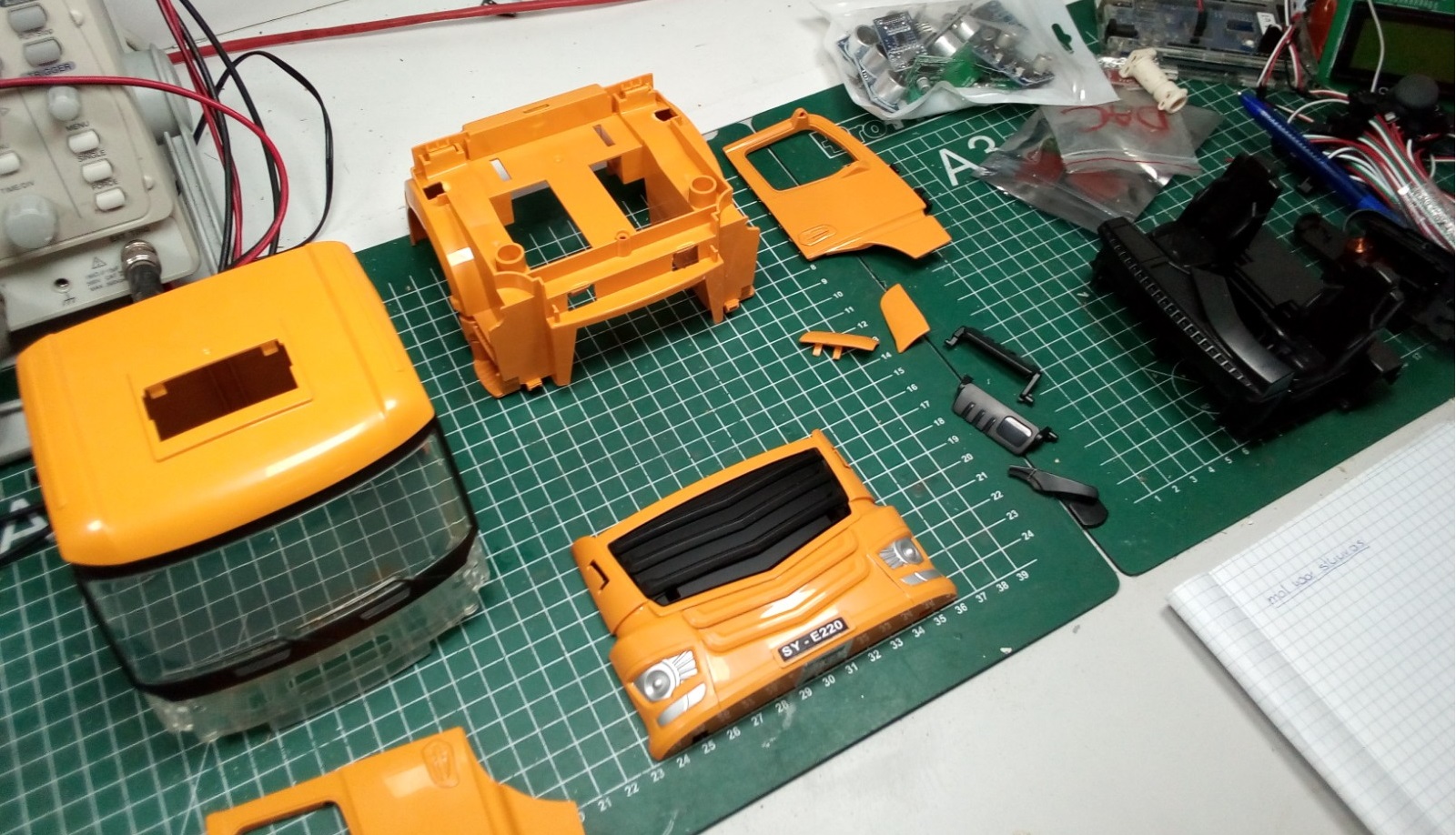

Cabine disassembled.

Lamp stickers/plastic er uit gefreesd.

Van verpakkingplastic, voor de 2 bovenste gaten, bedekkingen gemaakt.
( ze vallen er net tussen , gelijklopend met cabine-oppervlakte er omheen )

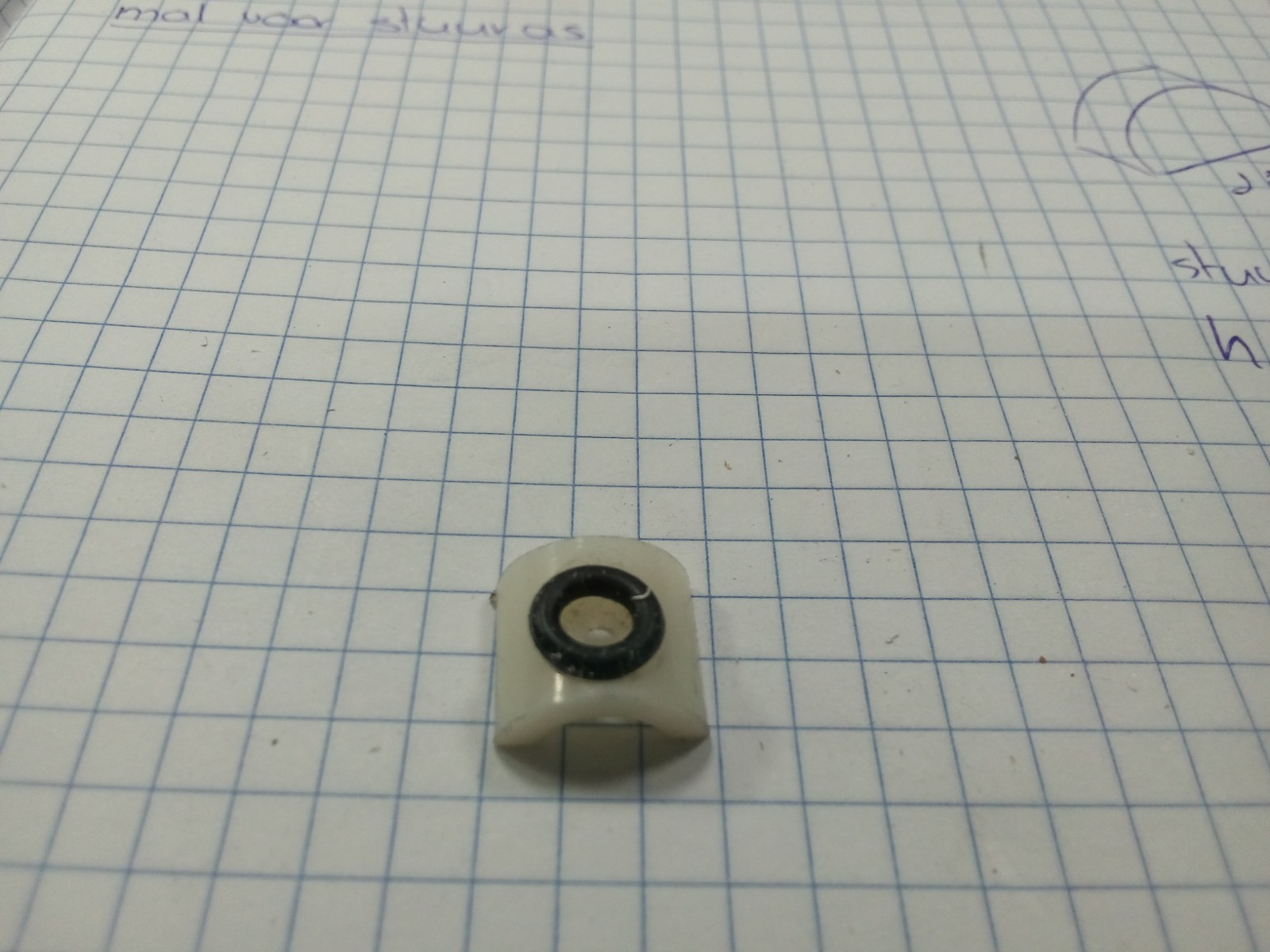

De nylon ringen met de al voorgeplaatst M1.6 boudjes op de velgengelijmd.
Moest wel eerst "centreereenheden" maken en gebruiken.
( zijn inmiddels verwijderd, en niet op de foto dus)

Genoeg zo. Mazzel!


Nog ff in de digitale pen klimmen...

Daar ik toch op e.e.a. aan onderdelen wacht, zet ik het hele "mechanische" zaakje tijdelijk aan de kant en ga me bezighouden met
de transmitter- en ontvangstzijde. Dus het e.e.a. aan HumanMachineInterface, elektronica, microcontroller, microprocessor en software.

Even beknopt:

Transmitter:
- raspberry PI, microprocessor
- uitbreid-pcb met 8x ADC, en de nodige digitale inputs (outputs niet nodig)
- TFT touch-screen ( 3, 4, of 5 inch )
- een stuurwiel(tje). ( instelbaar aantal omwentelingen voor volledige uitslag wielen )
- iig 2 analoge joysticks. diverse knopjes ( rest via touchscreen )
- WIFI antenne


Receiver:
- Arduino 2560, microcontroller

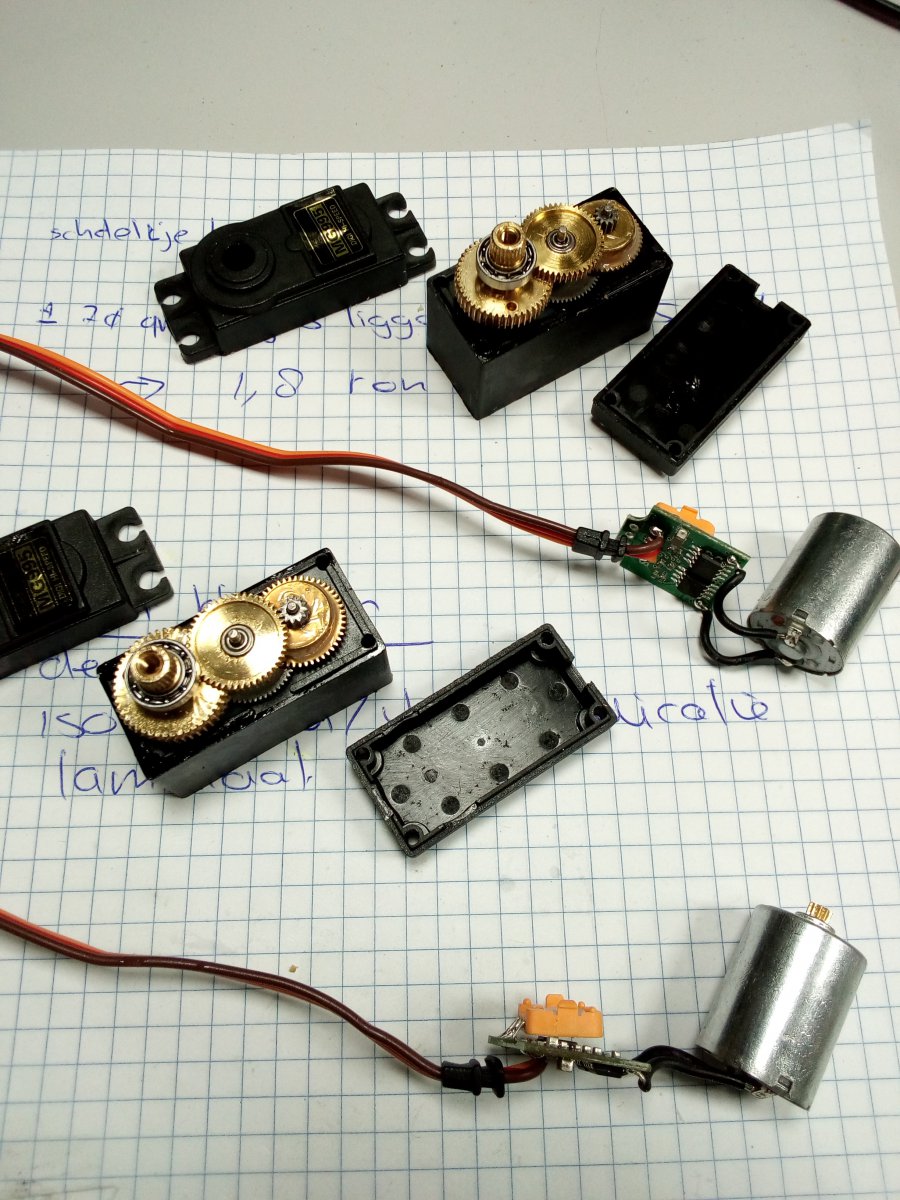

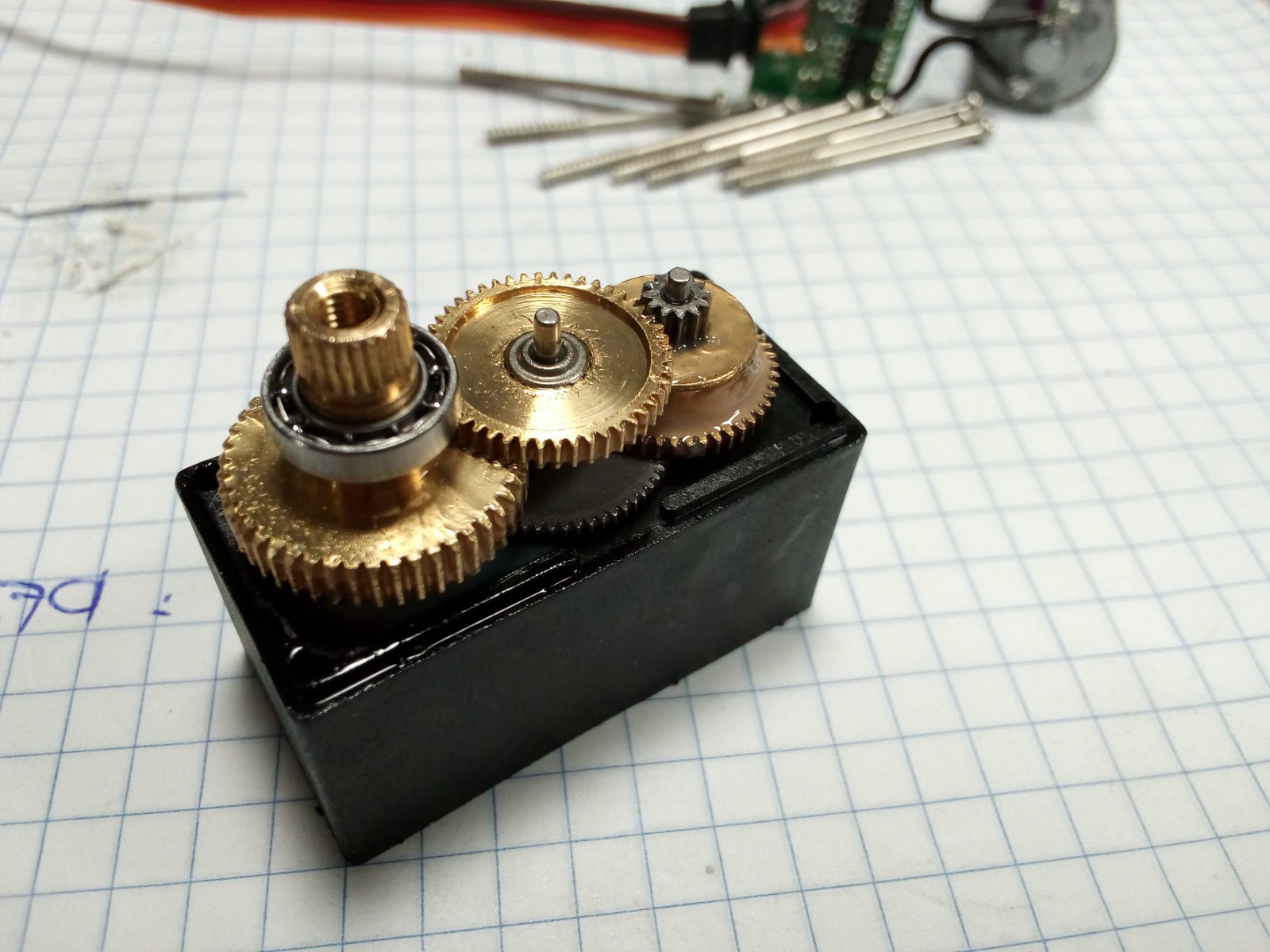

- uitbreid-pcb: 16x servo-control
- DC motor driver pcb's
- WIFI antenne

Bedoeling is dat zaakje bi-directioneel gaat werken, dus "terugkoppeling" naar de transmitter
Protocol wordt RS232 over WIFI.

Zal hiervoor een topic openen.

Volgende week verder.
Mooi weer, dus eerst fietsen en en andere zaken!

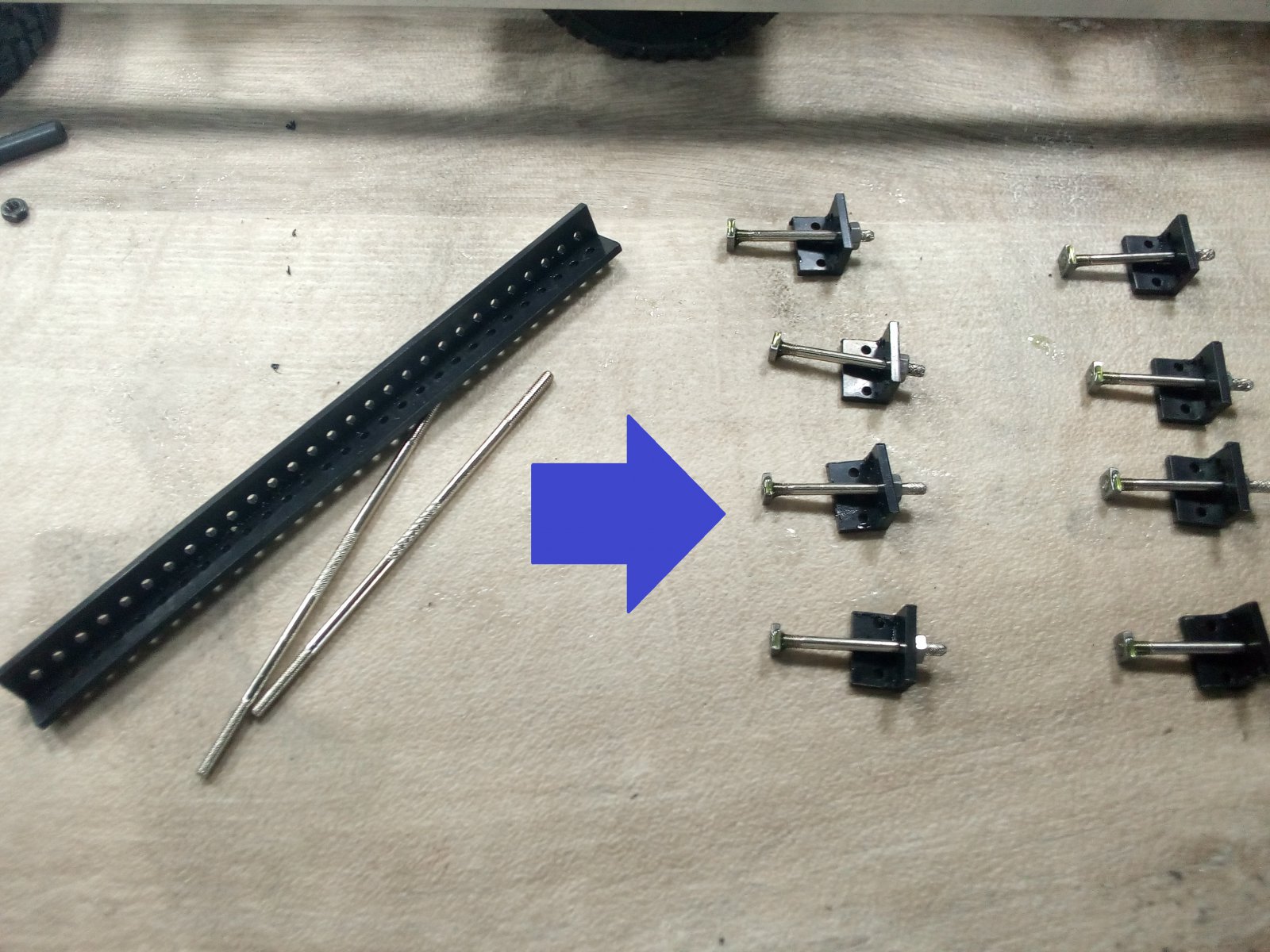

E.e.a. aan onderdelen binnen gekregen: kunststof profielen en spoorstangen.

Deze gebruiken voor spatbordbevestigingen.
Gaatje waar de 'draad' doorgaat, iets opgeboord.
spatbord bevest.jpg

De stangen zitten ter hoogte van het chassis.
Uiteraard kunje gaten boren in chasis-blalk en het draadeind er door steken en bevestigen maar dit moet zo uiterst nauwkeurig, dit is te lastig, omdat de spatborden onderling
een minimale afwijking hebben, dit zou dan weer uitvergroot worden bij (minimale) afwijking van het boren vd gaten in chasis!

De L-profiel-deeltjes hebben nu iets speling t.o.v. het chassis. Ze kunnen niets schuiven in lengterechting van chasis-blak.
Zit er vervolgens per spatbordenpaar een verschil tussen linker- en rechter L-deel, dan valt dit aardig weg, niet zichtbaar. Maar spatborden zitten dan wel toppie.

De boel nog goed uitlijnen, gaten boren in de spatborden ivmverdere bevestiging.
Als laatste de spatborden allen op gelijke hoogte afzagen, om de uiteindlijke hoogte te verkijgen (spatborden bij maken, extra lang gehouden) en/of om de laatste verschillen weg te werken.
