BLUENOSE van YUANQING, schaal 1:72, Plank on Frame
- Topicstarter P Voogt
- Startdatum
Dat heb je goed gezien, Peter.
Maar een beetje scheepstimmerman ....... En die tafel krijgt nog meer listige oplossingen voor deze beperkte ruimte.
Gr. Peter
Dankjewel, Piet. Heb ik toch nog iets meegekregen van mijn vader. Die begon zijn carrière als timmerman. Doe ik dat aan het einde.Als scheepstimmerman ben je wat mij betreft geslaagd Peter, je hebt een goed oog voor details
Gr. Peter

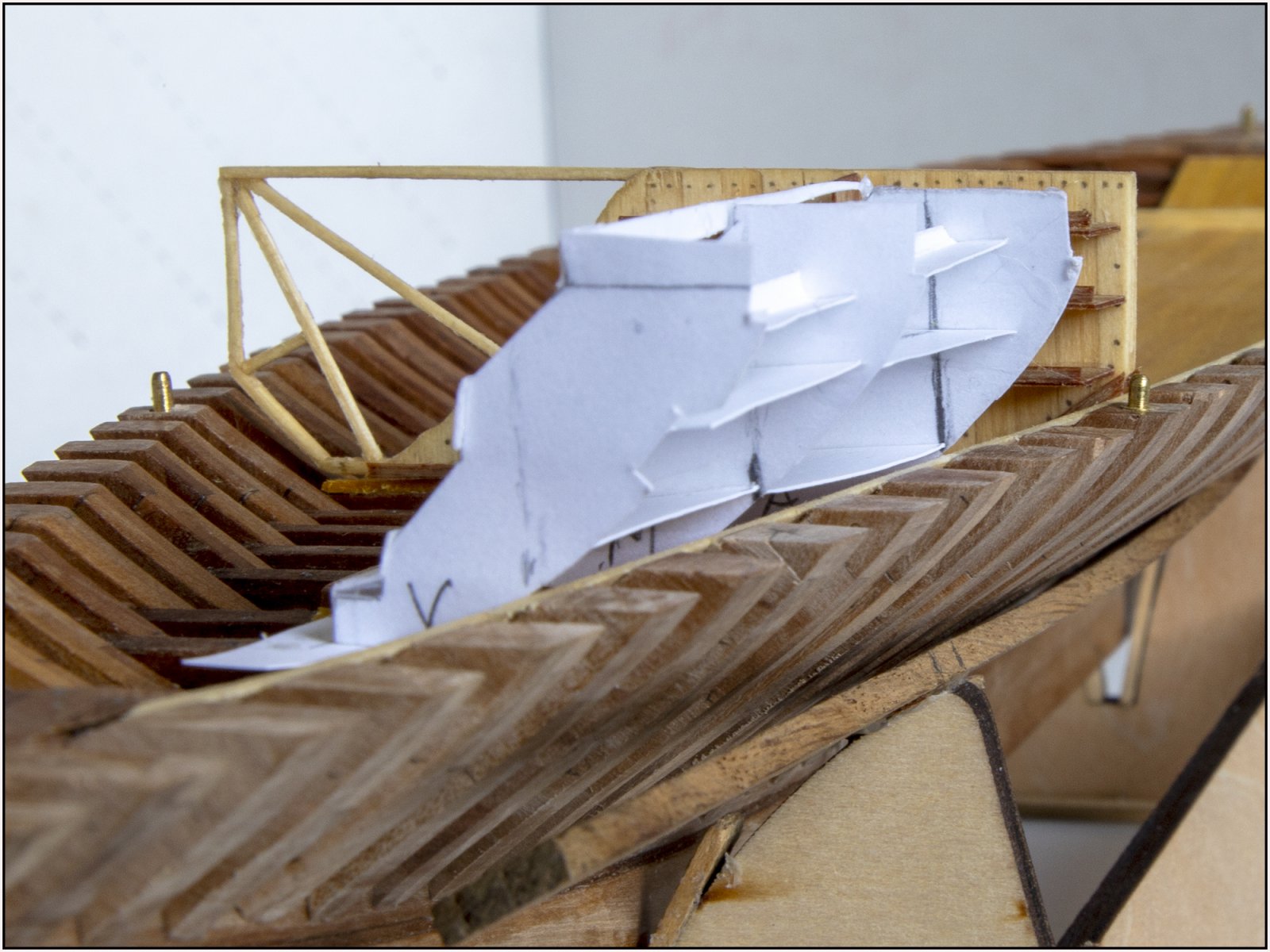

Omdat ik voor mijzelf nog niet alles goed kon visualiseren hoe ik de kooien in de lengte kon doorsnijden om in beide romp delen aan te brengen, heb ik een 2e papier model gemaakt:
Met bank, vloertjes en opbergplanken. Het geheel 5mm naar voren geschoven en gaat meer aansluiten op de middenvloer in de romp. Hier niet te zien, want die zit in het boven stuk van de romp. Daarvoor moet ik de vloer nog wel iets naar voor uitbreiden.

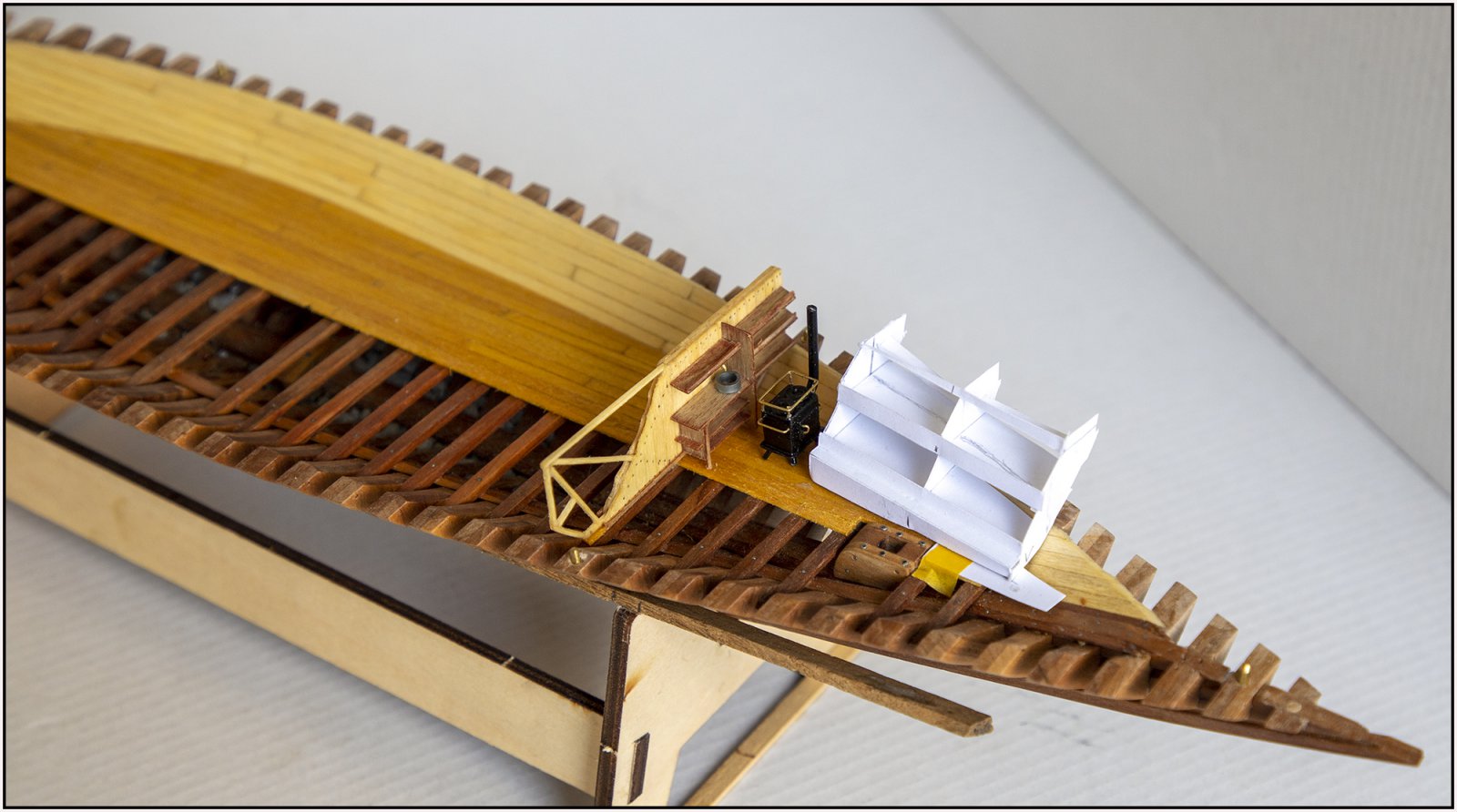

Om ook de indeling in de ruimte en de horizontale lijnen te controleren:
De bovenste strook moet ik nog iets aanpassen, want die gaat aan de bovenzijde de lijn van het dek en de dekbalken volgen.

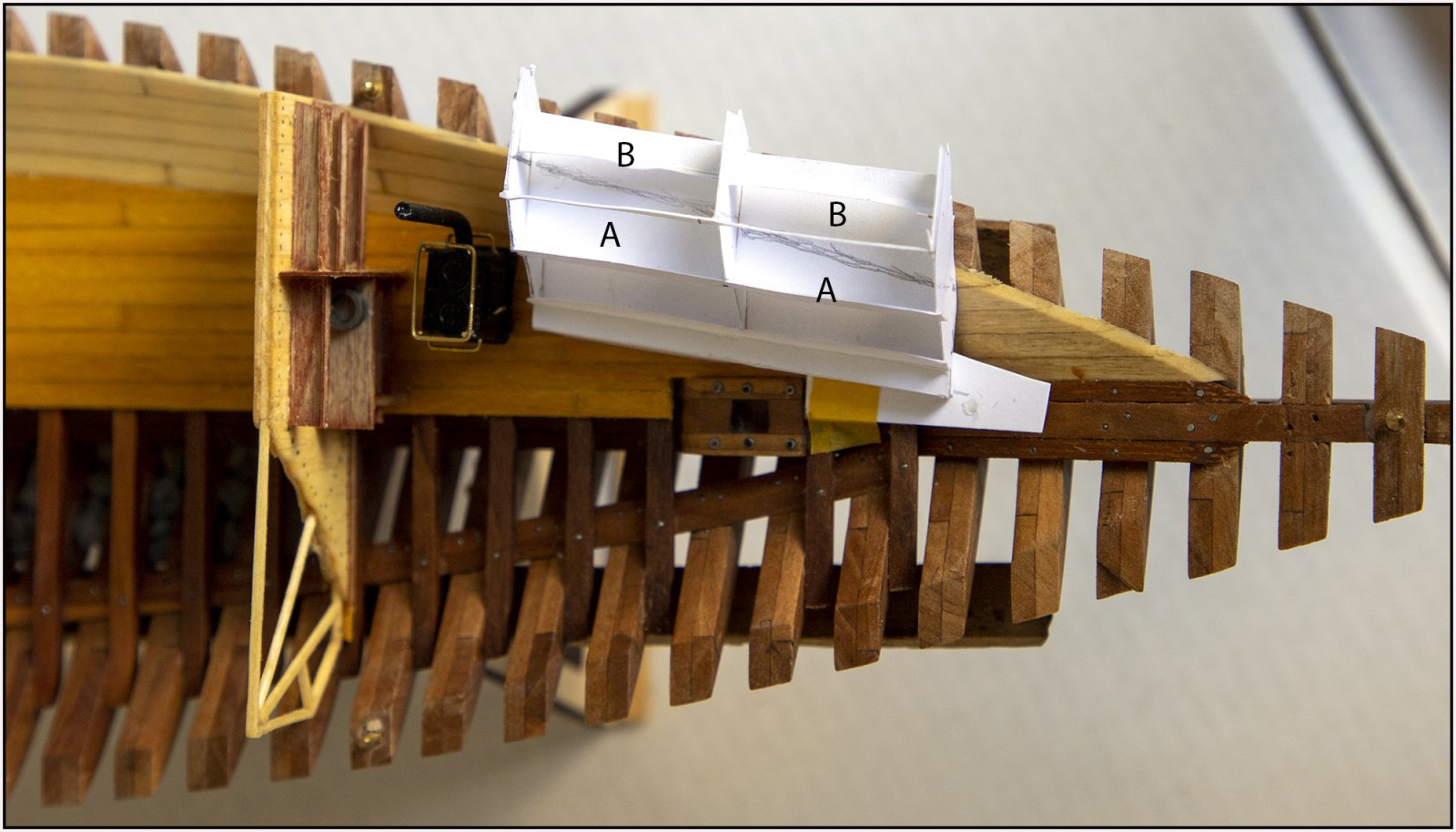

En van boven gezien met de beoogde lijn voor het doorsnijden:
Het voorste deel A-A komt dan op de vloer en de wand te staan van het onderste deel van de romp. Het achterste deel B-B komt dan tegen de wand in het bovenste deel van de romp.
En bij het in en uit elkaar halen van beide rompdelen, moet alles weer langs elkaar geen schuiven. Net als bij de wand.
Yep, ik hoe wel van uitdagingen!
Gr. Peter
Met bank, vloertjes en opbergplanken. Het geheel 5mm naar voren geschoven en gaat meer aansluiten op de middenvloer in de romp. Hier niet te zien, want die zit in het boven stuk van de romp. Daarvoor moet ik de vloer nog wel iets naar voor uitbreiden.
Om ook de indeling in de ruimte en de horizontale lijnen te controleren:
De bovenste strook moet ik nog iets aanpassen, want die gaat aan de bovenzijde de lijn van het dek en de dekbalken volgen.
En van boven gezien met de beoogde lijn voor het doorsnijden:
Het voorste deel A-A komt dan op de vloer en de wand te staan van het onderste deel van de romp. Het achterste deel B-B komt dan tegen de wand in het bovenste deel van de romp.
En bij het in en uit elkaar halen van beide rompdelen, moet alles weer langs elkaar geen schuiven. Net als bij de wand.
Yep, ik hoe wel van uitdagingen!
Gr. Peter
Laatst bewerkt:
Klopt, Peter.Dit wordt zeer zeker een uitdaging Peter
Met passen en meten, wordt de meeste tijd versleten. Maar het resultaat is er hopelijk naar.
Gr. Peter
Vanuit het SoS forum begreep ik dat sommige zich nog niet goed kunnen voorstellen wat het plan is. Voor hen had ik 2 aanvullende foto's gemaakt. Kan ik het net zo goed hier ook plaatsen.
De zaagsnede gaat straks door de beide vloeren van de bovenste 2 kooien:

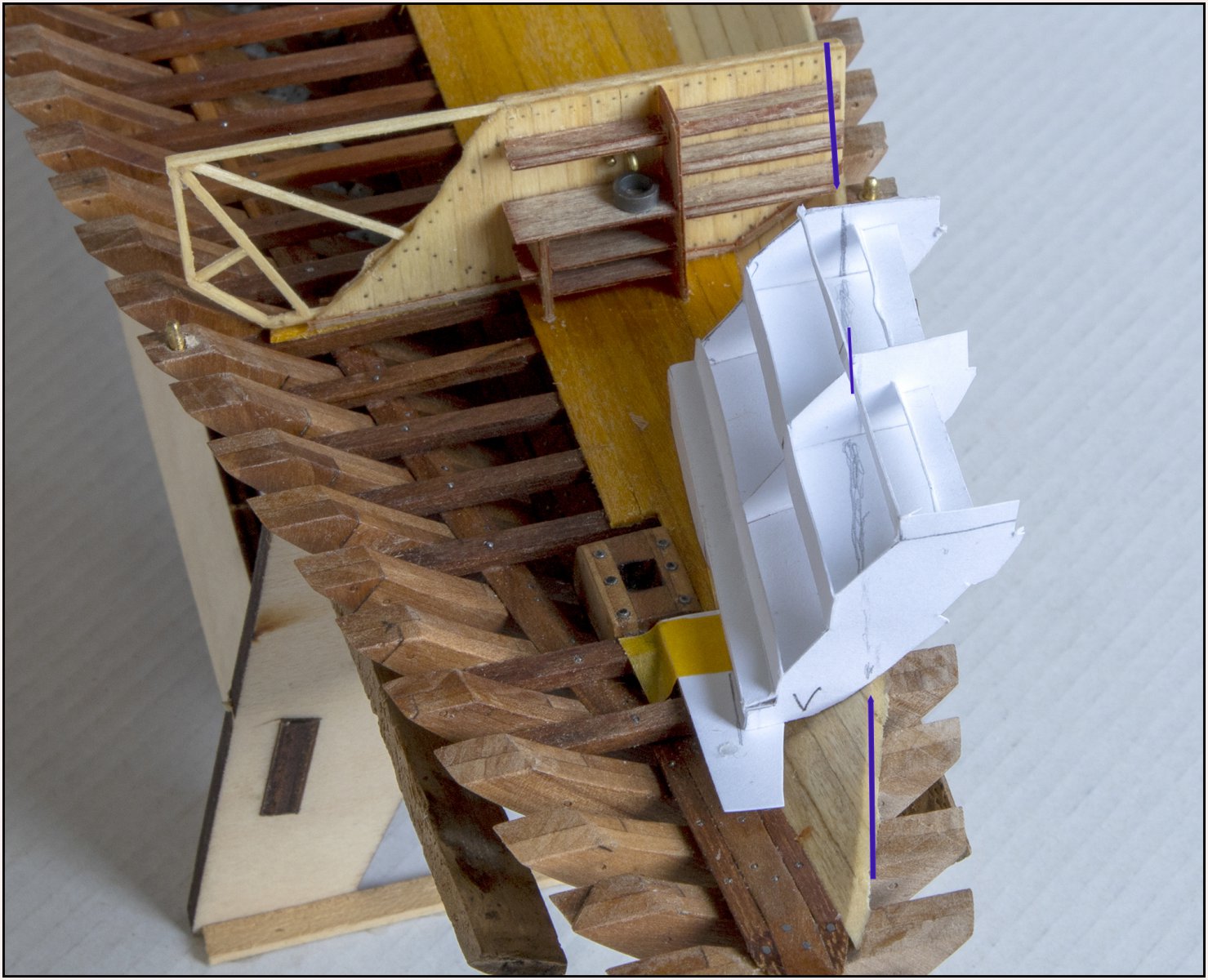

Ik heb de camerapositie zo gekozen dat de getekende potlood snijlijn in de kooien aansluit op het snijvlak van de romp.
De 2 blauwe pijlen wijzen naar de rand van het snijvlak van de romp.
Ik probeer ervoor te zorgen dat het snijden ook precies door de bovenkant / voorkant van de muur van de bovenste stapelbedden gaat. (De kleine blauwe lijn.) Dat is dan weer makkelijk met het aanbrengen van de hopelijk precies in tweeën verdeelt bovenste wigvormige lat.
De vloeren van de onderste 2 kooien heb ik zodanig gepositioneerd dat deze precies horizontaal op de snijrand van de romp komen:

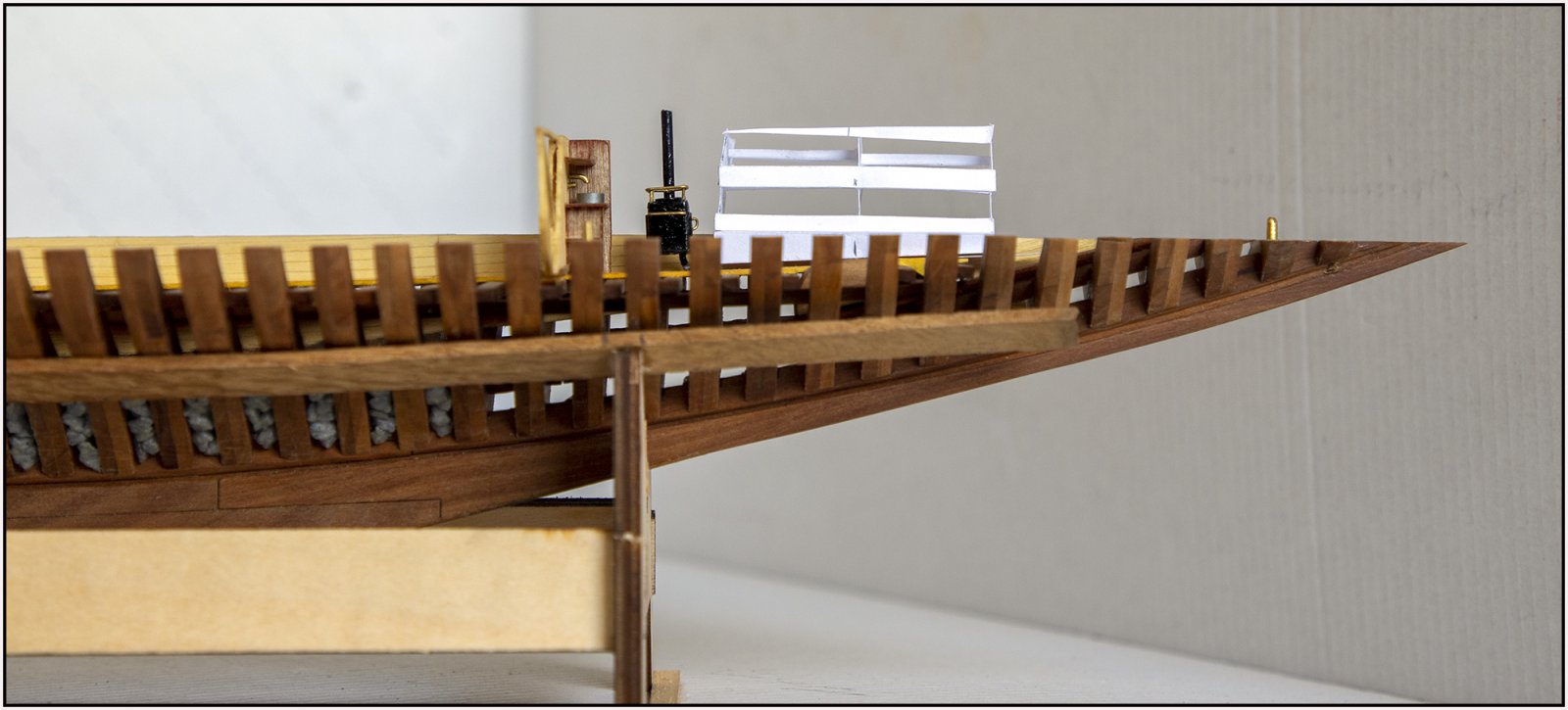

De voorste ondervloer loopt iets schuin op, komt in de juiste stand ook tot aan de horizontale waterlijn.
Hopelijk geeft dit een beter beeld van mijn brain-waves.
Gr. Peter
De zaagsnede gaat straks door de beide vloeren van de bovenste 2 kooien:
Ik heb de camerapositie zo gekozen dat de getekende potlood snijlijn in de kooien aansluit op het snijvlak van de romp.
De 2 blauwe pijlen wijzen naar de rand van het snijvlak van de romp.
Ik probeer ervoor te zorgen dat het snijden ook precies door de bovenkant / voorkant van de muur van de bovenste stapelbedden gaat. (De kleine blauwe lijn.) Dat is dan weer makkelijk met het aanbrengen van de hopelijk precies in tweeën verdeelt bovenste wigvormige lat.
De vloeren van de onderste 2 kooien heb ik zodanig gepositioneerd dat deze precies horizontaal op de snijrand van de romp komen:
De voorste ondervloer loopt iets schuin op, komt in de juiste stand ook tot aan de horizontale waterlijn.
Hopelijk geeft dit een beter beeld van mijn brain-waves.
Gr. Peter
Dankjewel Koos,Nou nou, dat zijn weer mooie ideeën Peter
Succes met de voortgang…..
Da’s het mooie van het de forum’s, ideeën over en weer. Om het interieur te gaan bouwen komt een beetje van wat Jan @JaFa met de inrichting van de stuurhut van zijn Union Wrestler heeft gedaan. Niet qua elektronica, want daar heb ik niets mee. Maar wel om dat er proberen in te krijgen. En dat je er ook nog wat van terug ziet. Dan zie je anderen zagen ....
en van het ene komt het andere. Afijn, lekker knutselen.Gr. Peter
Stephan Kertész
Forum veteraan
Ik lees en kijk naar veel verslagen. Je kan daar inderdaad vaak leuke oplossingen zien of ideeën opdoen. En daar is het voor. Ook discussie leiden naar verrijking van de materie. Ook veel oude modelbouwboeken bevatten een schat aan info. In de oude tijden hadden we niet zo'n arsenaal aan machines en werden dingen anders opgelost.
Helemaal mee eens, Stephan.!!
Gr. Peter
Stephan Kertész
Forum veteraan
Plank on frame models Harold A, Underhill is zo'n oud boek met gouden tips. Er zijn 2 delen van. Het deel met rigging daar ben ik nog naar opzoek.
Hij schrijft ook, het is de bouw van een modelschip waar ik de meeste vreugde uit put, eenmaal klaar is het plezier minder en zoek ik weer een nieuw project.
Hij schrijft ook, het is de bouw van een modelschip waar ik de meeste vreugde uit put, eenmaal klaar is het plezier minder en zoek ik weer een nieuw project.
F
Flying Scotsman
Guest
Peter, ook hier moest behoorlijk bij-lezen, het is een genot om dit alles te lezen en te bekijken. Ziet er allemaal Fantastisch uit.
Ik heb je van het begin af gevolgd en ik vind een bus besturen toch een stuk makkelijker!
Het ziet er allemaal even mooi en goed uit ,alleen het gaat mijn begrijpertje te boven.
Ik ga gewoon verder kijken en genieten in mijn hoekje.
Het ziet er allemaal even mooi en goed uit ,alleen het gaat mijn begrijpertje te boven.
Ik ga gewoon verder kijken en genieten in mijn hoekje.
Dank, Stephan en Heinrich.
Dat zijn interessante boeken.
Enne ….. als de bouw klaar is, de volgende?
En we hebben er allemaal bijna 2 of 3 tegelijk in aanbouw …… ?
Mooi toch, niets moet. Het mag!
Gr. Peter
Peter, ook hier moest behoorlijk bij-lezen, het is een genot om dit alles te lezen en te bekijken. Ziet er allemaal Fantastisch uit.
Hoi Henk en Sjors. Dank voor het kijken en volgen.
Ps voor Sjors: zelf moet ik ook veel nadenken voordat ik de oplossing heb. Heb nu ook niet voor niets het 2e papieren modelletje gemaakt voor de kooien. Maar het gaat (weer) lukken. Ben druk aan het knippen, plakken en verven.
Gr. Peter

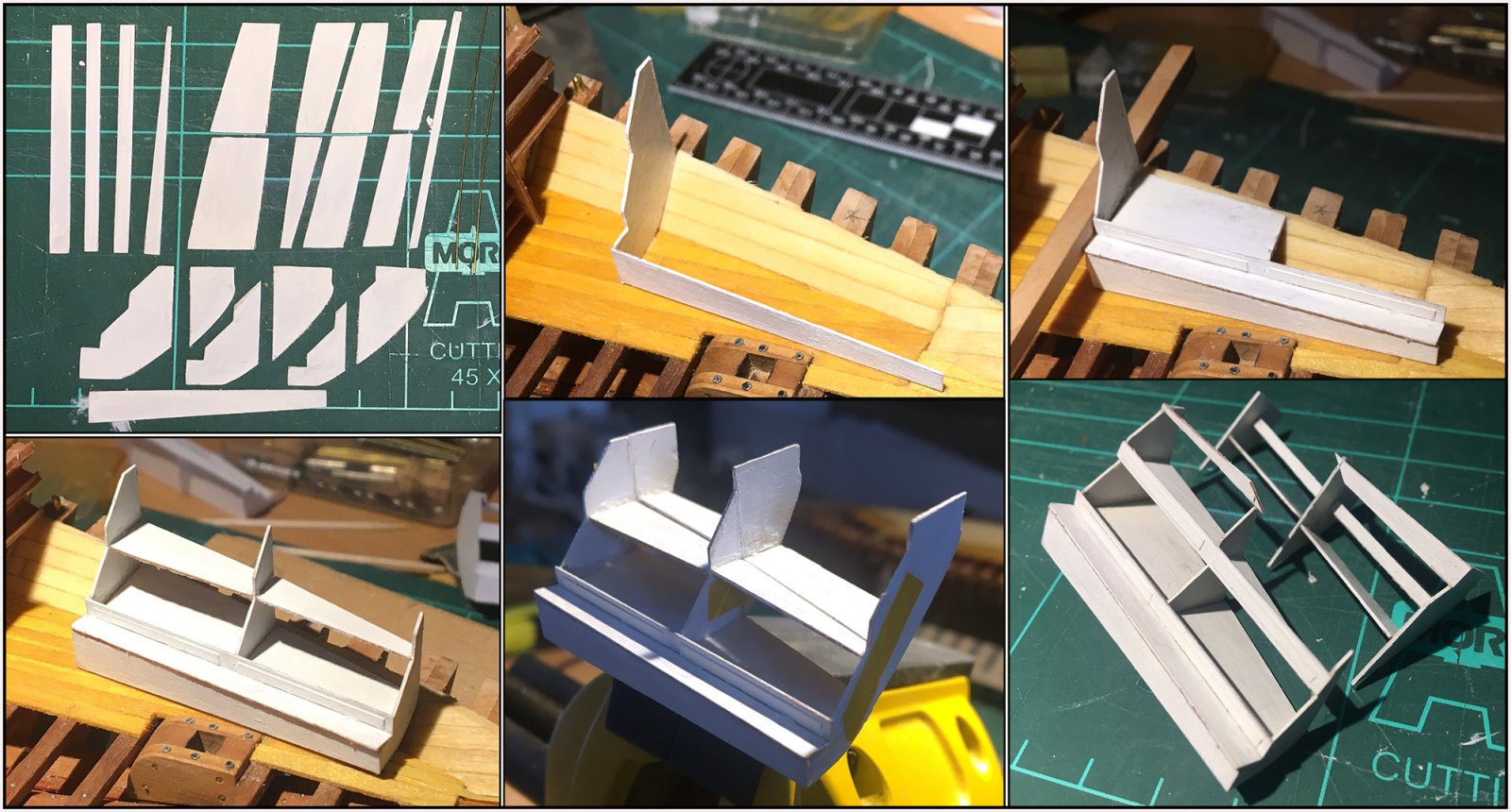

De bouw van de kooien in wat stappen. Net als de keuken uit 0.5 mm triplex:
Met alles in de 1e laag. Ik gekozen voor Talens Ecoline omdat dit een mooie matte afwerking geeft.
De kooien voorzien van een matras en de onderste met gordijnen:
De bovenste helaas niet, want die gaan halverwege doormidden.
De roe is van 0,5 mm messing en de gordijnen van een 1/3 laag van een tissue.
Het geheel in de romp gelijmd en uitgelijnd onder enkele dekbalken:

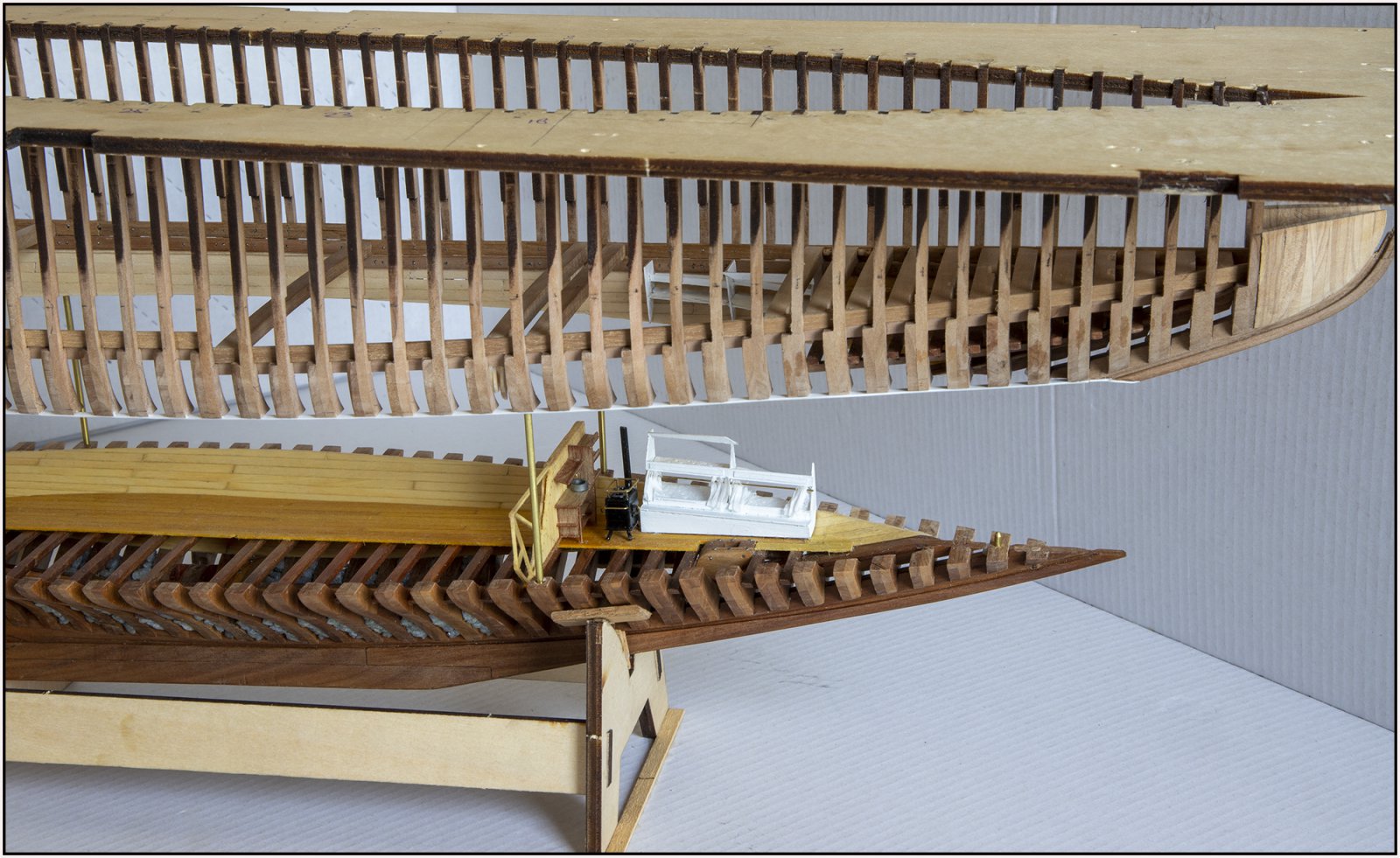

Met het moment van de waarheid: komen de delen los van elkaar en schuiven ze langs elkaar:
Ik moest 1 tussenwandje met een scalpelmasje loswrikken. Net iets te veel lijm.

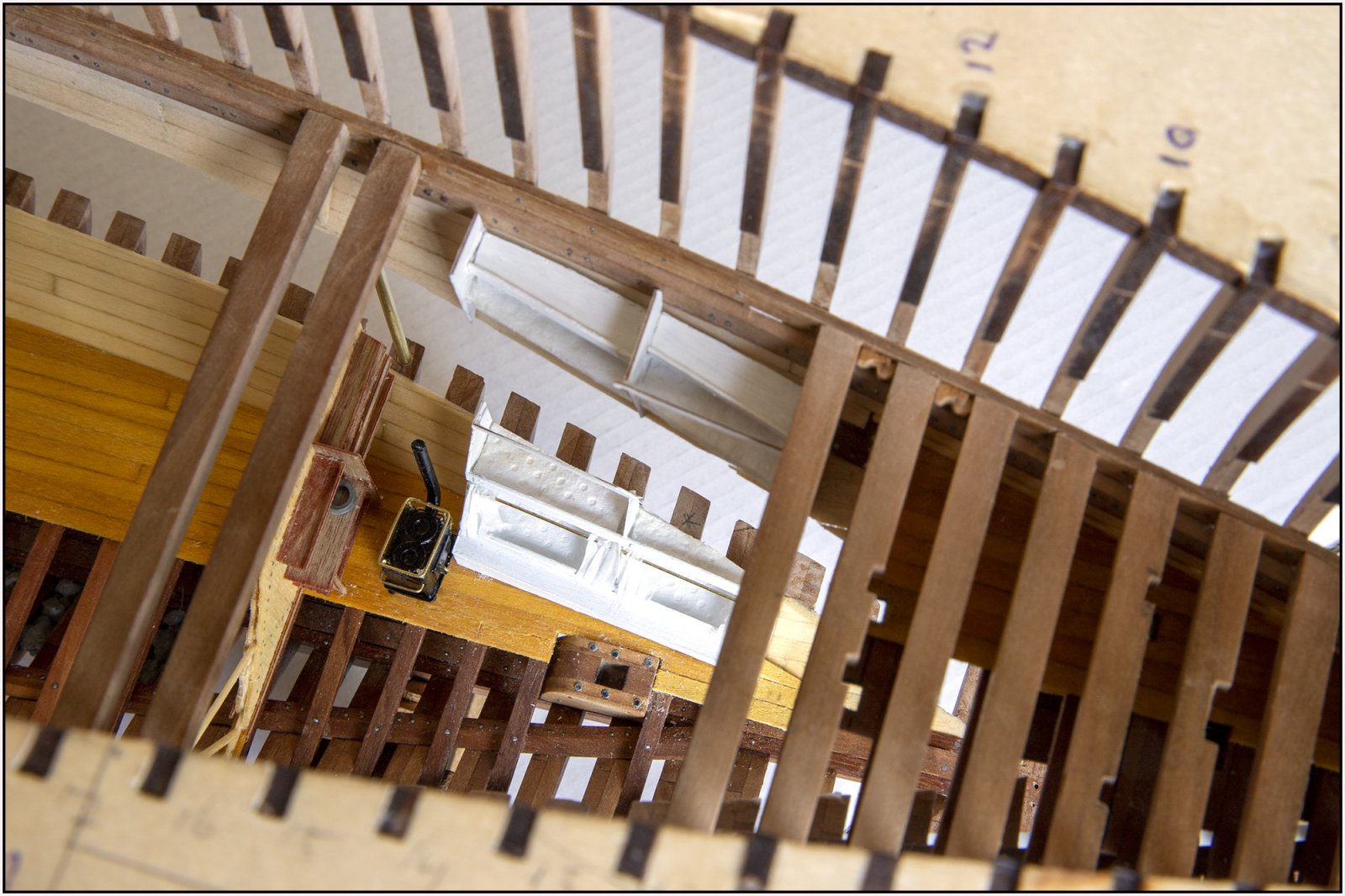

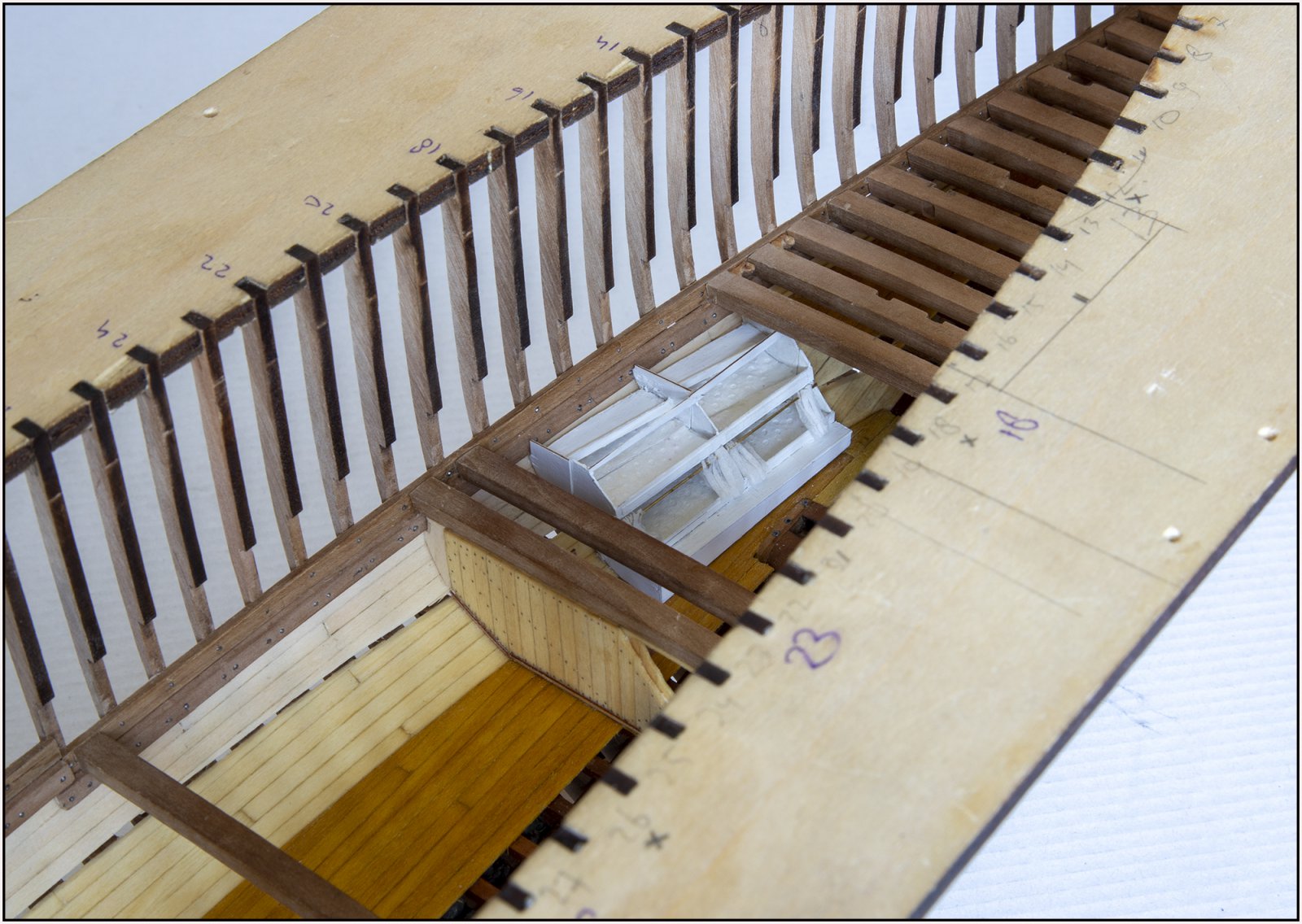

Zo ziet de doorkijk er van boven uit:
De oven staat nog niet definiteif op zijn plek. Dat moet ik nog bekijken als de dekbalken er op liggen en de trap op zijn plek staat.

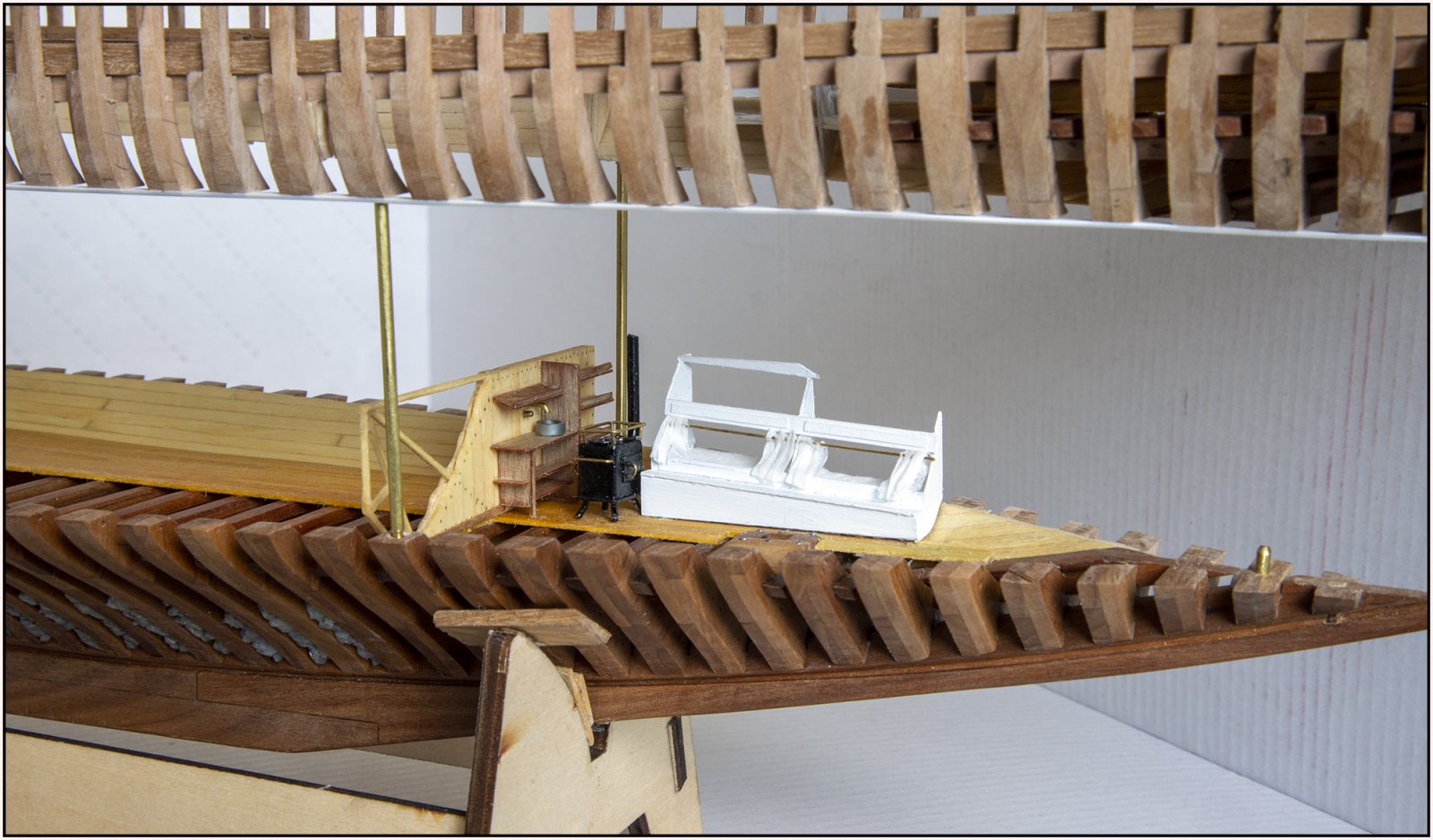

Van de zijkant:
