asche aan zee

Bedankt Henk

Voor er mensen iets over zeggen die sein masten liggen plat omdat er nog achter aan de baan gewerkt moet worden .
indien ze recht zouden staan dan zou ik ze steeds opnieuw moeten maken daar ze redelijk fragiel zijn

gr raf

Ga gewoon door, let niet op commentaar van puriteinen.
Deze weten alles beter, maar kunnen niet beter maken.
Ik kan niet beter, maar heb respect, bewondering, voor je resultaten.
Groet. Henk.

Laatst bewerkt:
Een deju momentje

Ik had zondag een probleem met een wissel module.
Op allemaal die ik gezet had storingen als verekt .
Als ik de baan spanning afzetten was er geen probleem maar zo snel die aan stond begon het gejitter.
Als ik maar aan de stuur draad kwam was het ook prijs.
Dus wat was er aan de hand ??????
Dan maar mijn vriend google aangesproken en wat bleek er was reeds een topic over het probleem maar dat was van een paar jaar terug.
Het bleek dan ook nog eens mijn eigen topic te zijn geweest.
Daar had ik reeds de oorzaak en de oplossing gevonden.
Dus ja door mijn geheugen zooi wist ik het gewoon niet meer .
Dus dat is echt efkes balen om het in het nederlands te zeggen .
Wie weet hoeveel ik nog kwijt ben ????

gr raf

WhatsApp Image 2022-02-09 at 12.48.26.jpeg

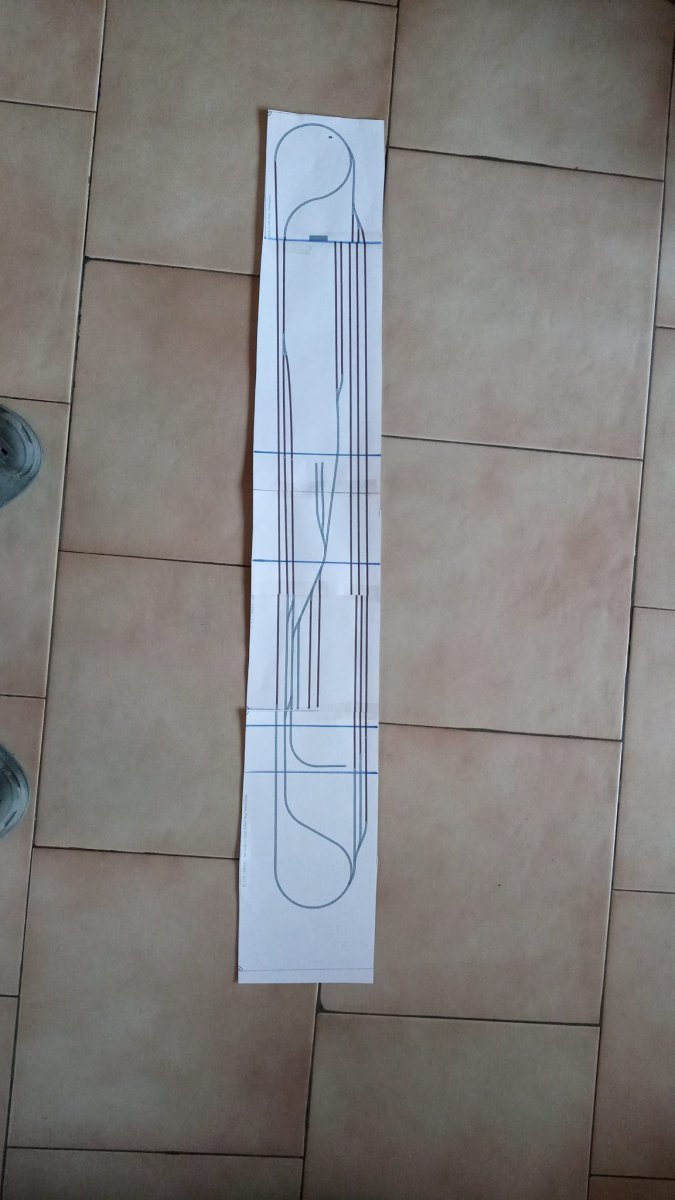

zo de module baan eens op papier gezet en nu kan ik de blokken en de seinen en dergelijke eens op papier zetten
zodat ik ook een degelijk aansluit schema ga kunnen maken .
want bedrading met kleurtjes is wel plezant maar je moet er nadien nog wel aan uit kunnen .
gr raf

En dan vandaag een deju momentje
eens schakeling die ik jaren geleden gemaakt had wilde ik opnieuw maken maar mijn kopje wilde niet mee werken .
dus ????? uiteindelijk na verschillende uren met yenka heb ik het toch terug goed gekregen
het is de bedoeling dat deze optosensoren in loodsen en dergelijke komen te staan
zodat je op het schakel paneel kunt zien of de loods bezet is ja dan nee

gr raf

vandaag module 1 de bekabeling in orde leggen .
ale verbindigen solderen en isoleren en daarna alles inpakken en vast leggen
dan als laatste een schema tekenen van die module .
zodat er een overzichtelijk schema is als er iets moest fout lopen .
nu rijd alles wel maar het is voorlopig aan gesloten dus het trekt op niks LOL

maar nu kan alles zoals het nu is proper verdraad worden met de nodige kleurtjes en labels
gr raf

gisteren alles opnieuwe bekabeld en aangesloten en het werkt nog ook

nu beginnen met de beveiliging van het uitgaand schaduw station
de module zit reeds op zijn plaats maar er moet nog een programma geschreven worden
en nog een beetje bedrading getrokken worden .
dus we zijn nog efkes bezig
gr raf

het programma loopt op het test programma nu het in een pic branden en dan boven beginnen met aan sluiten .
en kijken of het daar ook zo werkt zoals gedacht

tja sorry maar meer is het niet wat ik kan melden al is het wel veel werk
maar ja het is geen zicht baar wek

na het avondeten ben ik dan wel weer aan het tekenen en bouw dan wat seinen te samen die door de dag geprint zijn gewrorden


gr raf

WhatsApp Image 2022-02-13 at 18.11.01.jpeg

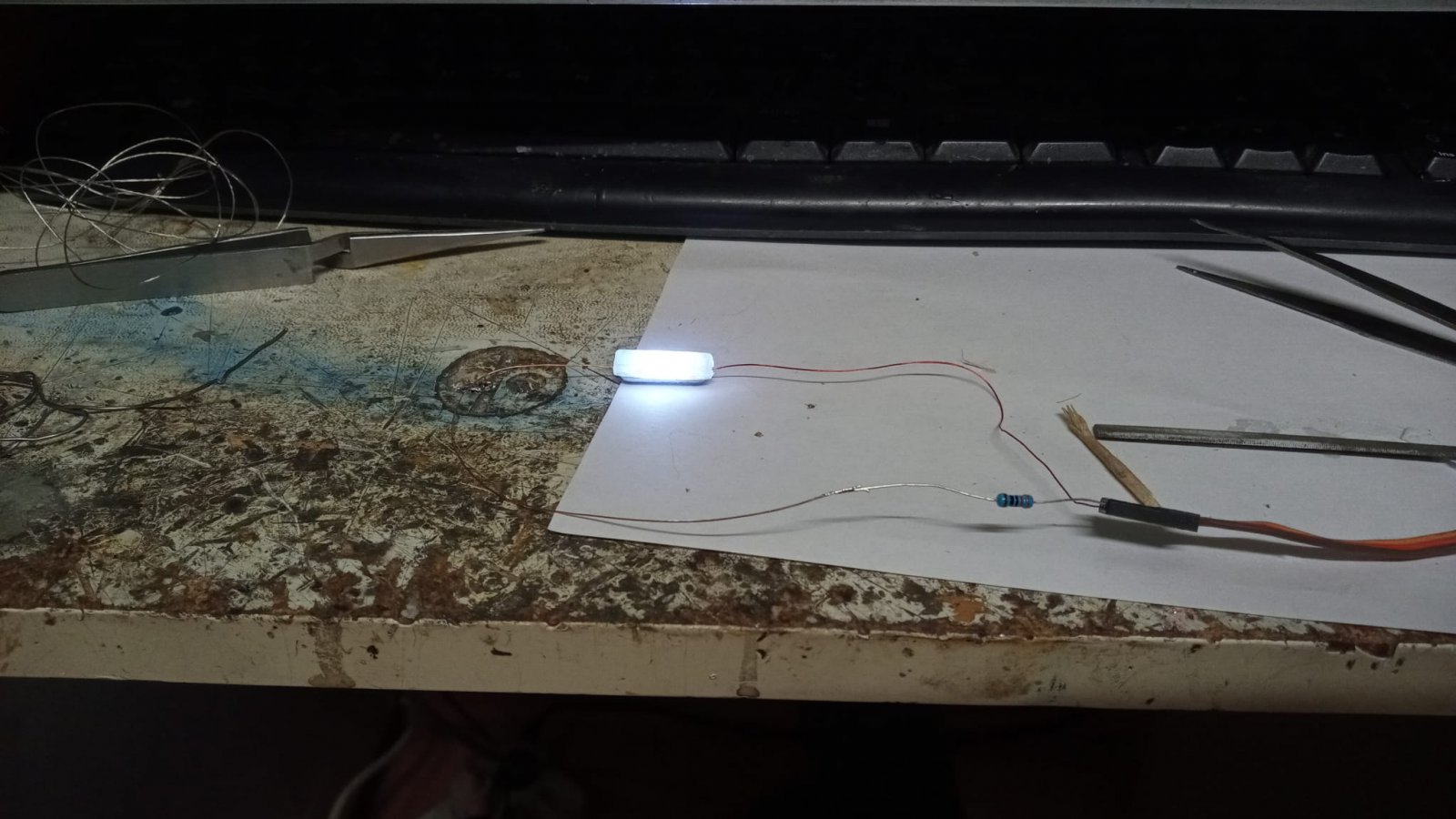

tl lampje gemaakt
de lengte is 1,7 cm en de breedete ongeveer 3 mm
ik had ze smaller willen hebben maar dan passen er geen ledjes meer in

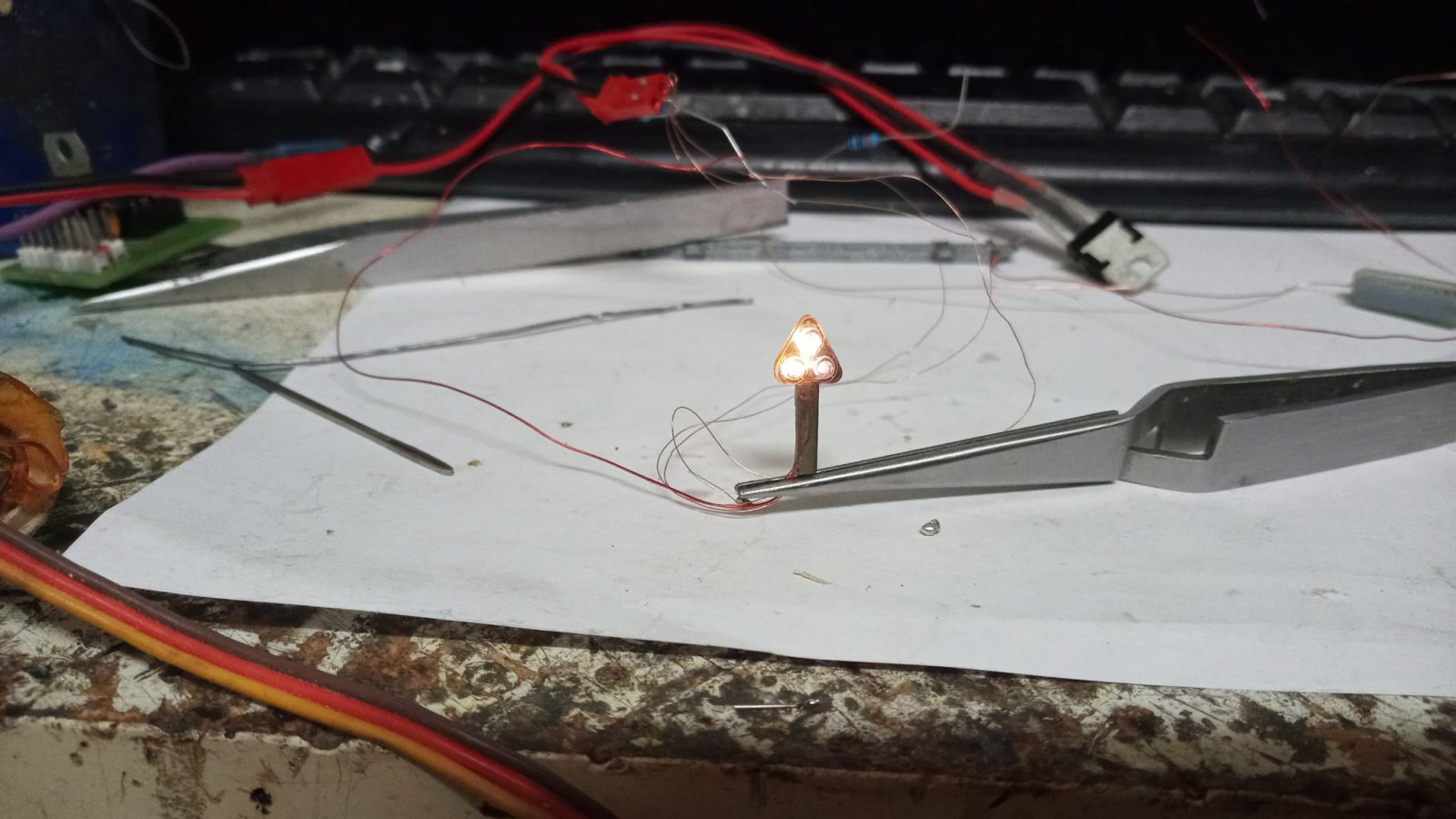

WhatsApp Image 2022-02-13 at 19.51.07.jpeg
WhatsApp Image 2022-02-13 at 18.12.24.jpeg

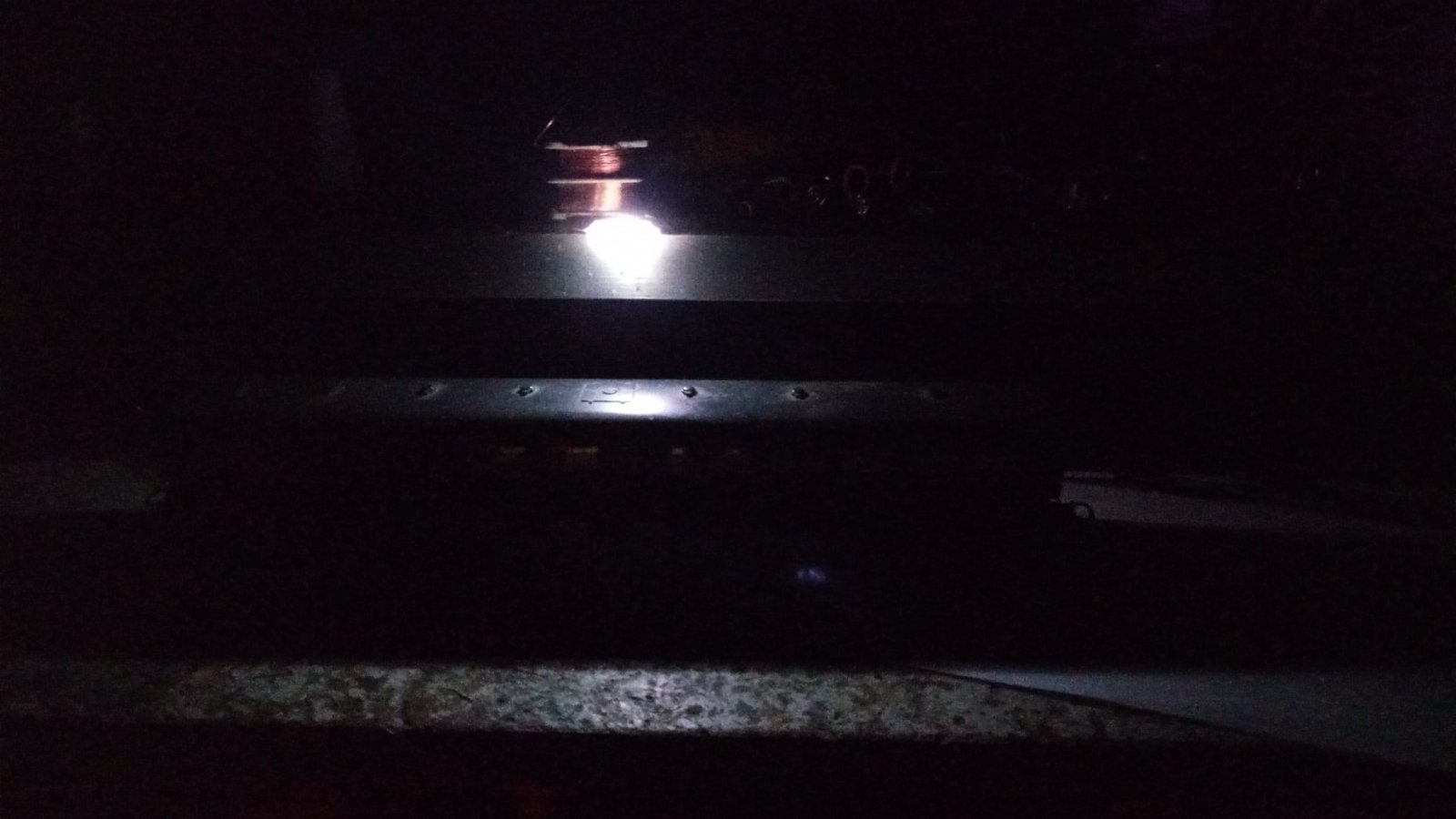

een van de eerste moderne grond seinen voor de rudie
nog een 20 tal te gaan

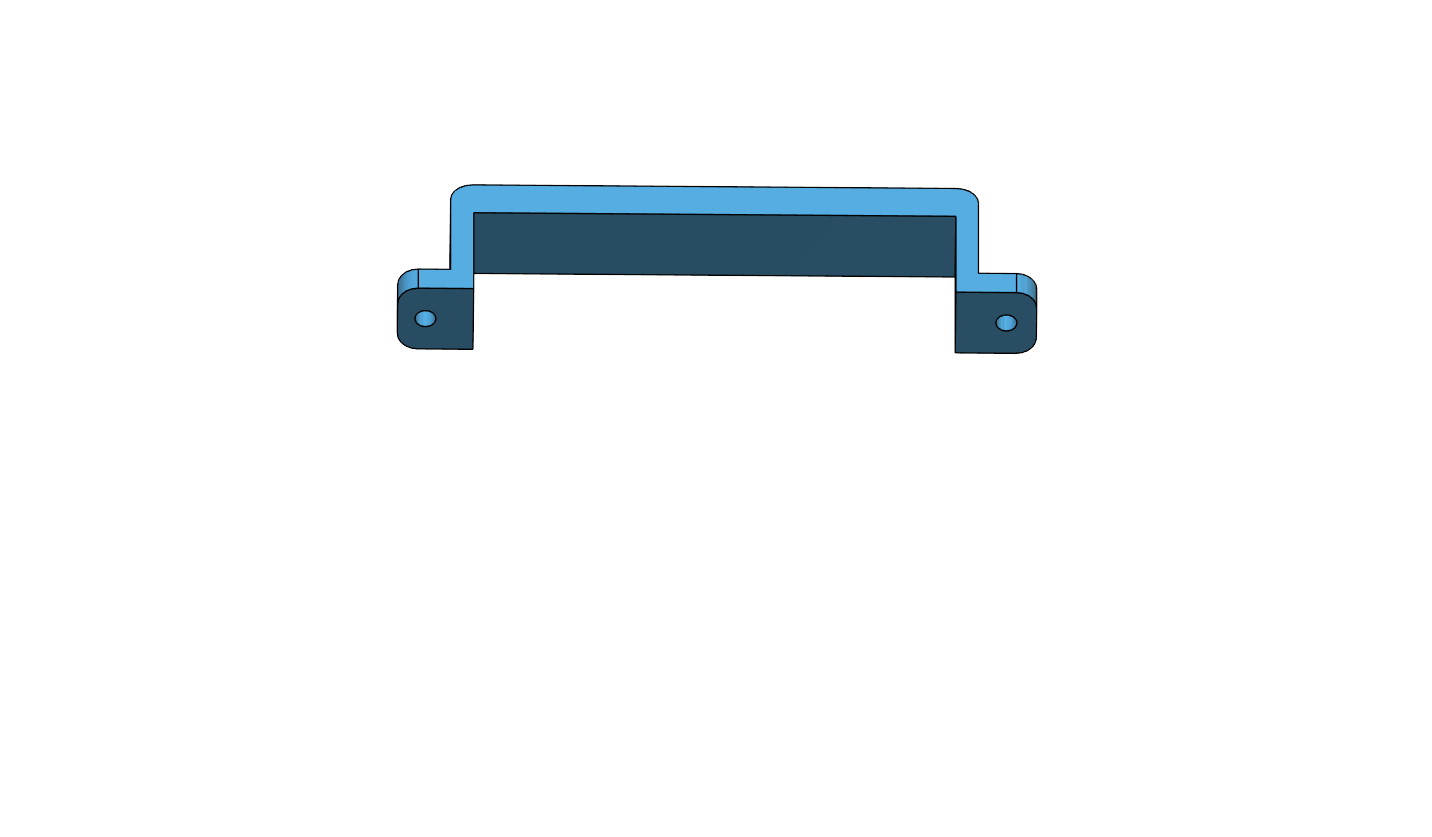

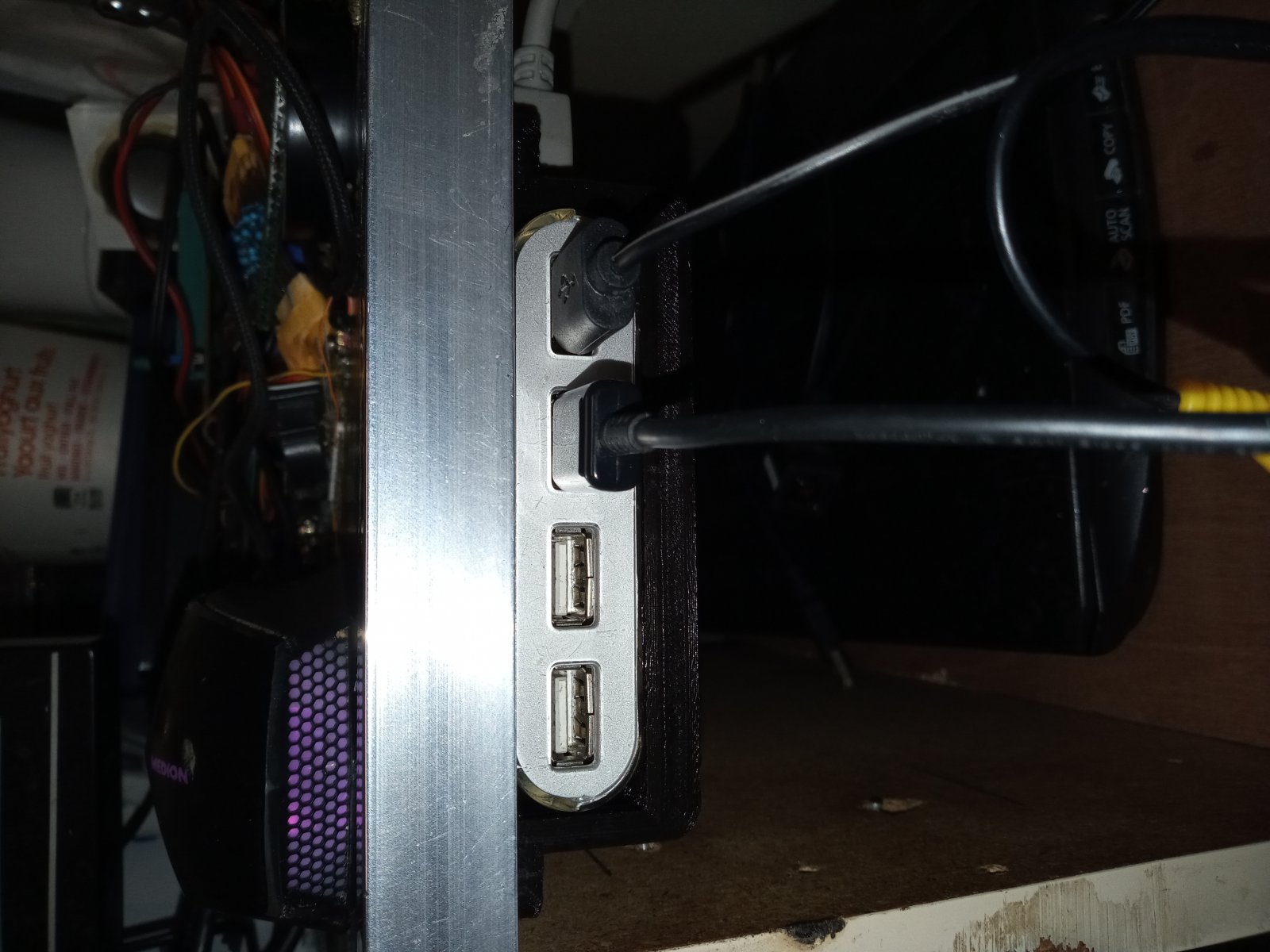

ook nu een beugel aan het printen zodat die usb extention niet steeds van onder de werk bank valt
en voor de rest gaan we verder waar we gisteren gestopt zijn


zo beugel hangt en nu kan dit niet meer omlaag vallen

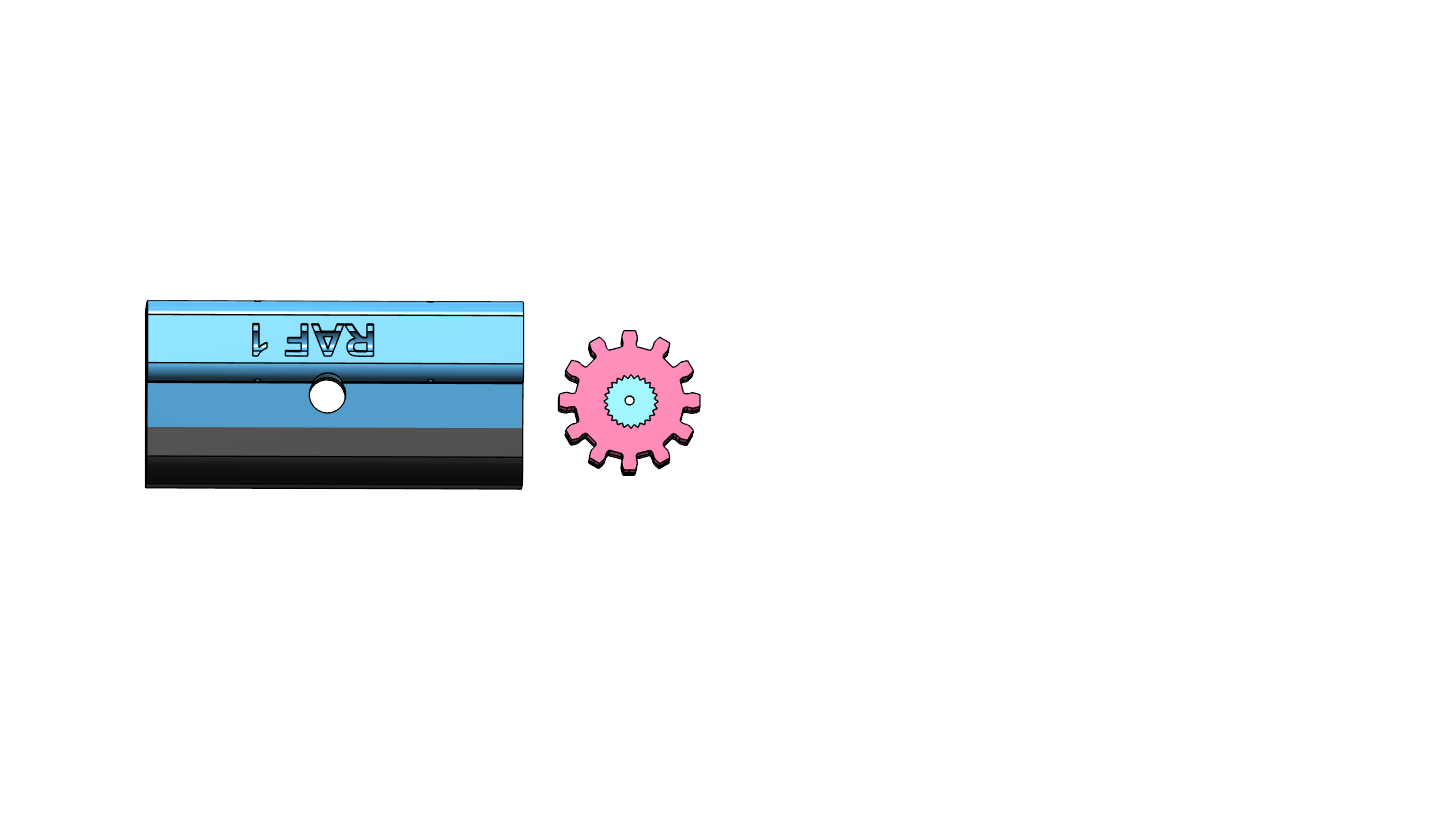

servo schuiver.png

dit heb ik getekend maar ik heb het idee wel ergens anders vandaan.
daar we geen linaere servo's meer hebben is deze opzet gemmakt
het roze gedeelte heb ik gemaakt voor verschillende servo's want niet elke servo heeft evenveel tanden op de as (dankuwel leveranciers zeg maar)
het boven stuk blijft dus gelijk .
er zijn al versies uit de printer gekomen met allemaal een redelijk succes maar nog niet goed genoeg zeg maar.
voorlopig in gewone resin maar eens ik er tevreden van ben word het in super sterke resin gemaakt en dus iets slijt vaster

gr raf


Zo weer twee loc's die hun rondjes kunnen rijden .
Ze moeten met de nieuwe motor nog een beetje inlopen want nu hoor je ze nog zoemen .
Maar het komt goed
Ik heb nu een tijdje niet gereden daar ik aan de modules verder aan het doen ben en dus moeten de rails eens gepoetst worden .

gr raf

vandaag heel de dag bezig met bekabelen van het schaduw station .
massa's kabels gelukkig wel een paar kleuren terbeschikking
dan ook de problemen met de wissel servo's opgelost.
om de een of andere reden kan ik bij deze printjes niet de algemene massa gebruiken maar moet ik die van de print zelf nemen
hoe het komt geen idee maar nu werkt het wel na de update van de processor en het bij schakelen van een opto coupler
maar het blijft gek dat het niet wilde werken
dus al met al een goede dag .

ok vandaag een poets wagon gemaakt .Je kunt er natuurlijk altijd eentje kopen maar waar is dan de BOUW in modelbouw

nodig een stukje van 1 mm rond messing een 14 cm lang en een oude rail gum
van de gum snij je een stukje af aan de kopse kant van 1 cm dik
dan neem je een oude wagon het liefst met plastieke assen om problemen te vermijden
je plooid de draad in een U vorm en aan de dwars verbinding plooi je deze rond een schroeven draaier
ongeveer de dikte van de as zeg maar
de twee puntjes steek je in de rail gum en deze verzwaar je met een stukje lood (plaklood van de velgen )
de U klik je over de as en rijden maar met je nieuwe poets wagon .

gr raf straks foto's

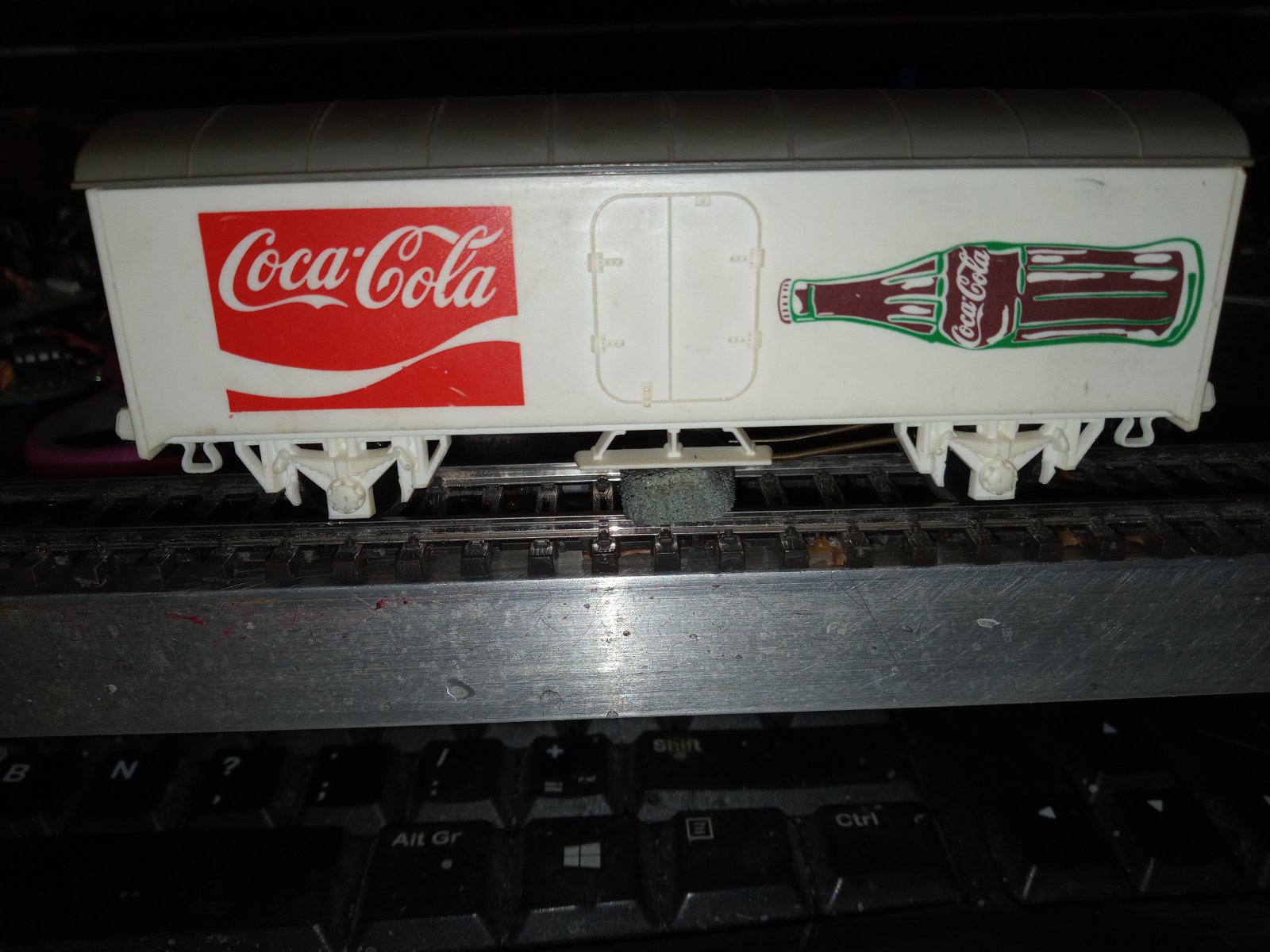

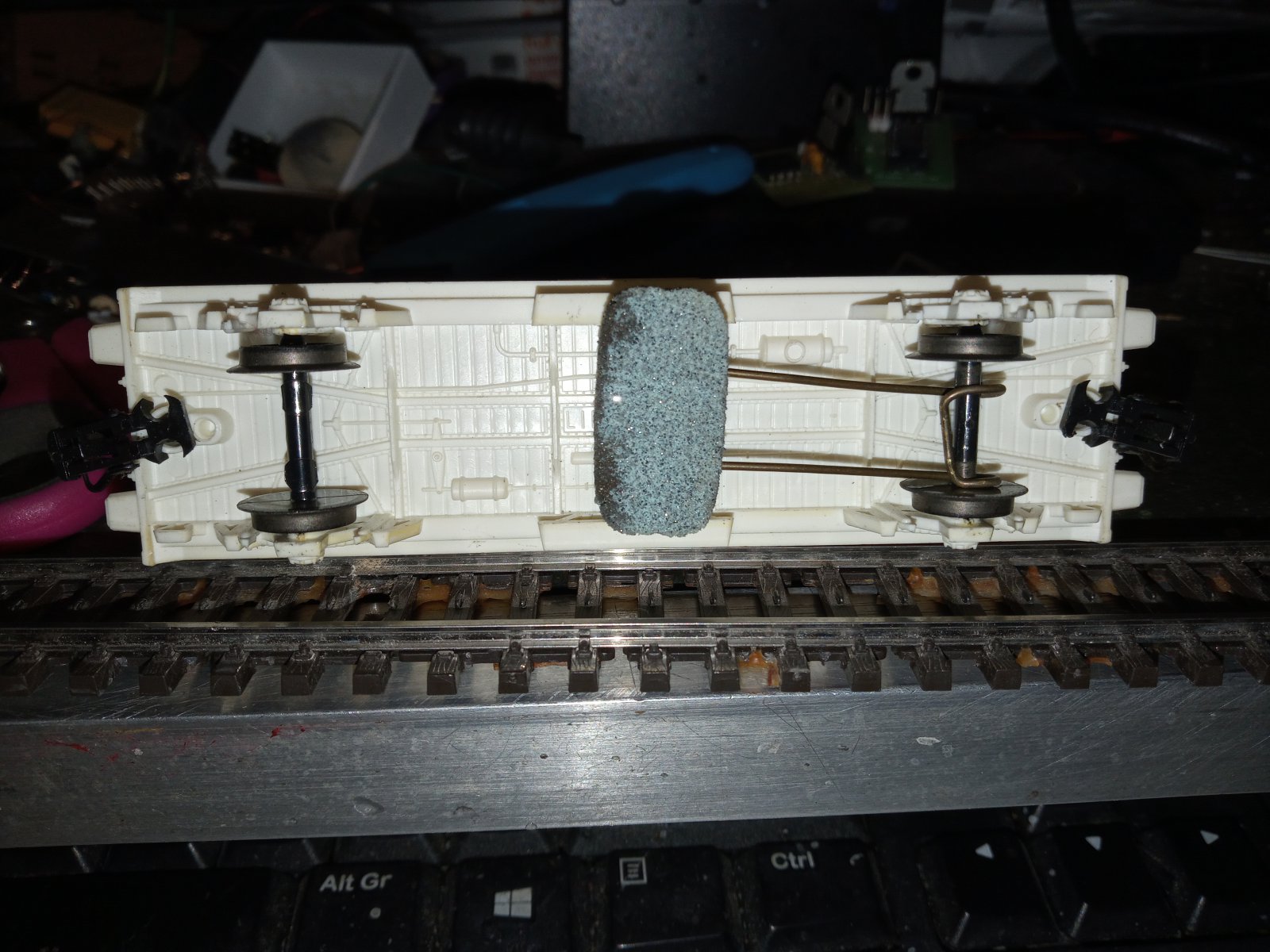

hier de foto's

zoals je kunt zien heb ik dus een oud stukje rail gum gebruikt en een messing stangetje in vorm geplooid
wel plastieke assen en wielen gebruiken anders heb je kans op kort sluiting.
is het mooi ???? geen idee maar het werkt wel want deze heeft gisteren heel de dag achter het klein stomerke gereden

gr raf

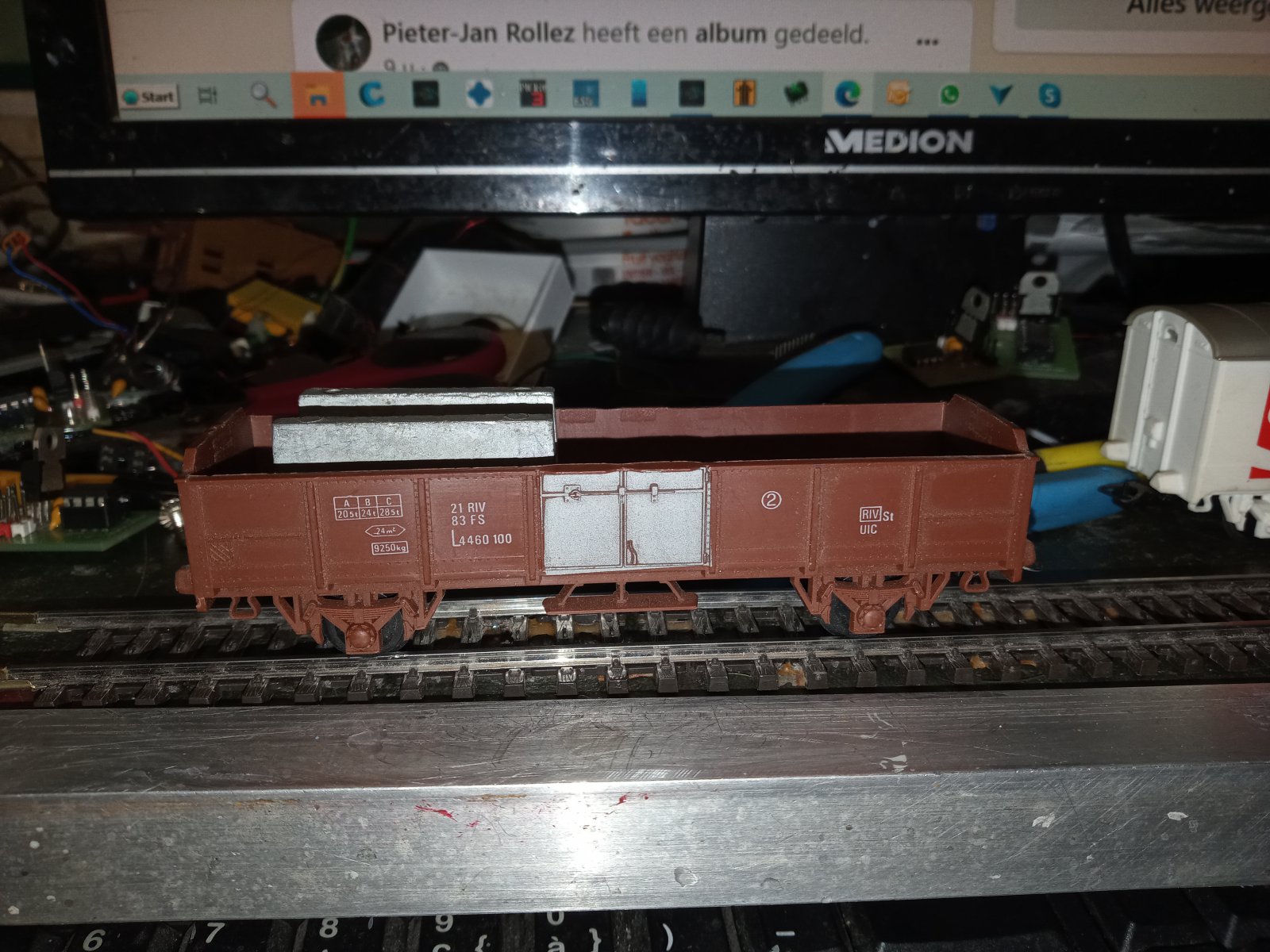

De donor voor de pukko cleaner .
ik heb nog een gele wagon van hornby maar die koppelingen kun je niet vervangen
hopelijk krijgt een lok de drie wagons getrokken
rail cleaner ,pukko cleaner en de stofzuiger .
dan heb ik een mooie poets trein om te laten rond rijden op beide banen

gr raf


Bijlagen

  • 20220220_082341[1].jpg
    309,4 KB · Weergaven: 83
  • Like
Reactions: ozy
ok en hier is een filmpke van de volledige poets trein .
aan de stofzuiger hoor je waar de baan nog niet proper genoeg is dus er gaat nog wat gereden moeten worden .

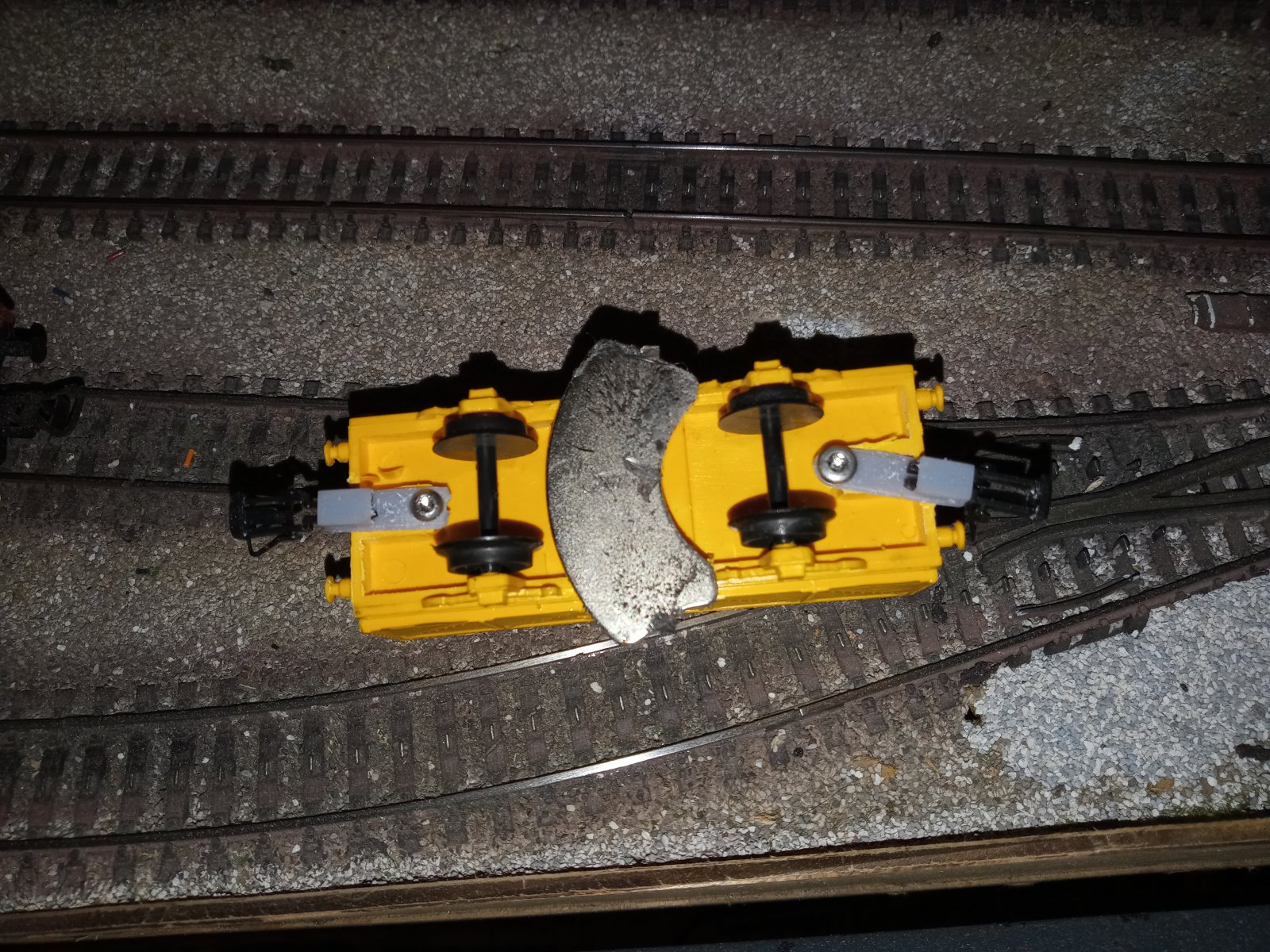

dit is wat er na deze run onder aan de magneet kleeft .ik heb nog een tweede keer gedaan en dan was het reeds minder maar er hing nog slijpsel onder
wat gaat het geven als ik de baan leeg heb gemaakt en de poets trein een paar rondjes heb laten afleggen

gr raf

Vandaag twee wissel modules geinstalleerd en aangesloten
dan onder een bak weer bezig met het fatsoeneren van de bekabeling
als ook stroom gevoed naar de twee sporen aan de haven .
daar kan ik dus ook beginnen met proef te rijden .
gr raf

WhatsApp Image 2022-02-24 at 16.44.23.jpeg

en dit is uit de printer gekomen .
het probleem was dat alsnog de temperatuur telaag was op zolder
en ik dus vergeten was de verwarming aan te zetten
maar als prototype om te kijken waar ik ze ga neer zetten kan het wel gebruikt worden
morgen nieuwe printen

gr raf

vandaag dus weer kabels en nog eens kabels inpakken en goed leggen
sommige verlengen en andere dan weer korter maken
dus nee geen foto want daar hebben jullie niets aan

gr raf
