Kun je me, indien mogelijk, even de nieuwprijs van de robbe terra of de economic versie toelichten ( wat je er destijds voor moest ophoesten) ???
Dit als referentie voor mijn Stac 4 aankoop.
Zender nostalgie
- Topicstarter jef
- Startdatum
Kun je me, indien mogelijk, even de nieuwprijs van de robbe terra of de economic versie toelichten ( wat je er destijds voor moest ophoesten) ???
Dit als referentie voor mijn Stac 4 aankoop.
Leuk te zien, zo'n oer-SANWA.
Ze zijn nog steeds actief, hier de huidige, vergelijkbare set: http://sanwa-denshi.com/rc/SD-5G.jpeg
In de jaren '80 produceerden ze ook OEM voor Simprop, hun Star 4, 8 en SuperStar 12 waren erg populair.
Ik heb zelf ook nog zo'n 12, inmiddels helemaal leeggehaald, wacht nu op ombouw met Arduino encoder en FrSky DHT module.
Rhelie
Forum veteraan
Die Economic zat dacht ik rond de 300 gulden. Ik kocht in 1985 een Promars en die zat rond de 750 gulden. Met 1 servo en batterijhoudertje. Wel op 30 mhz en dat was zalig. Die Promars was overigens een kale 4 kanaals zender maar met uitbreidingsmogelijkheden. Zat wel servo reverse op, dmv stekkers omdraaien achterin de zender.

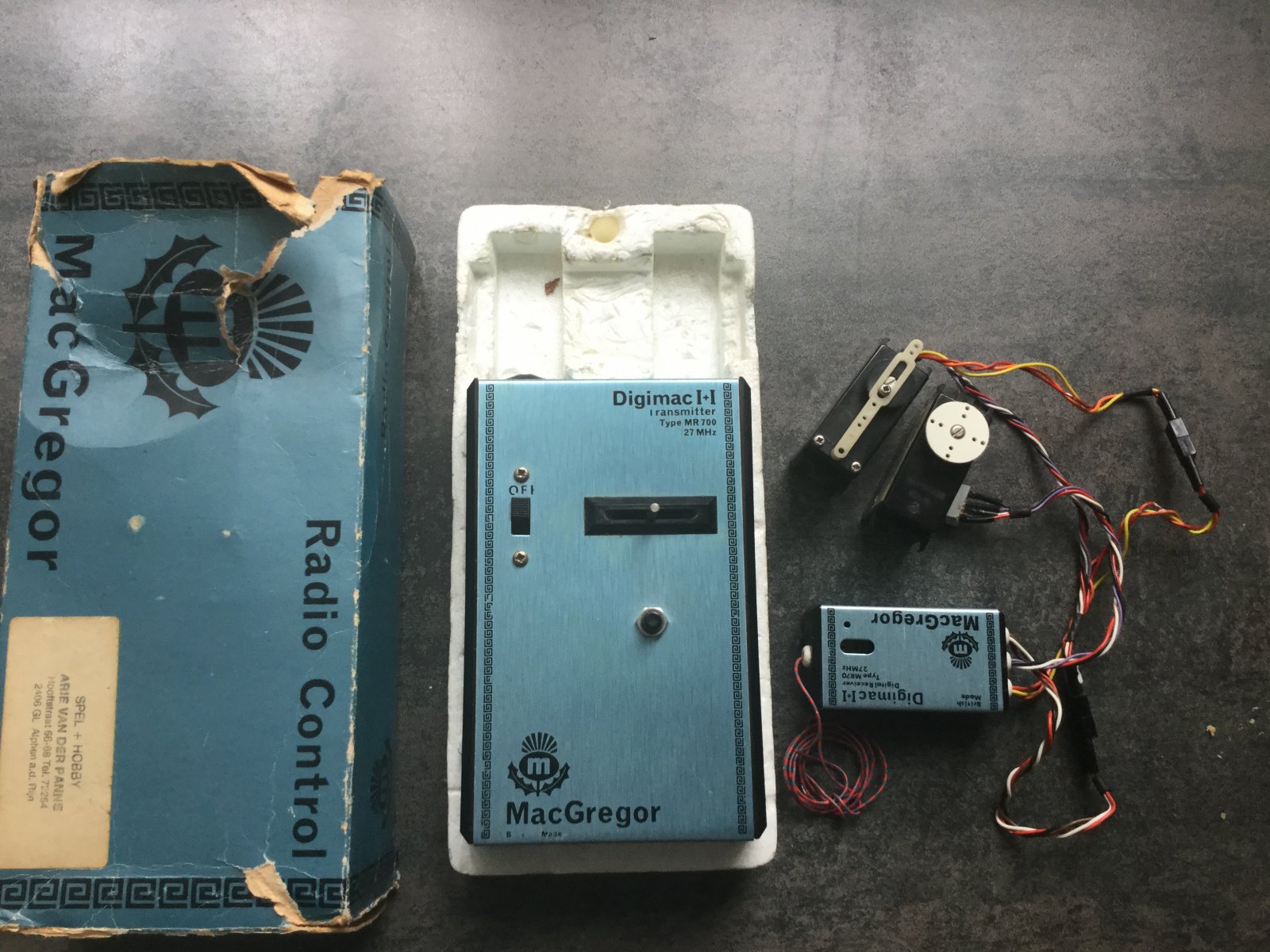

En dit kon ik helemaal niet laten liggen.

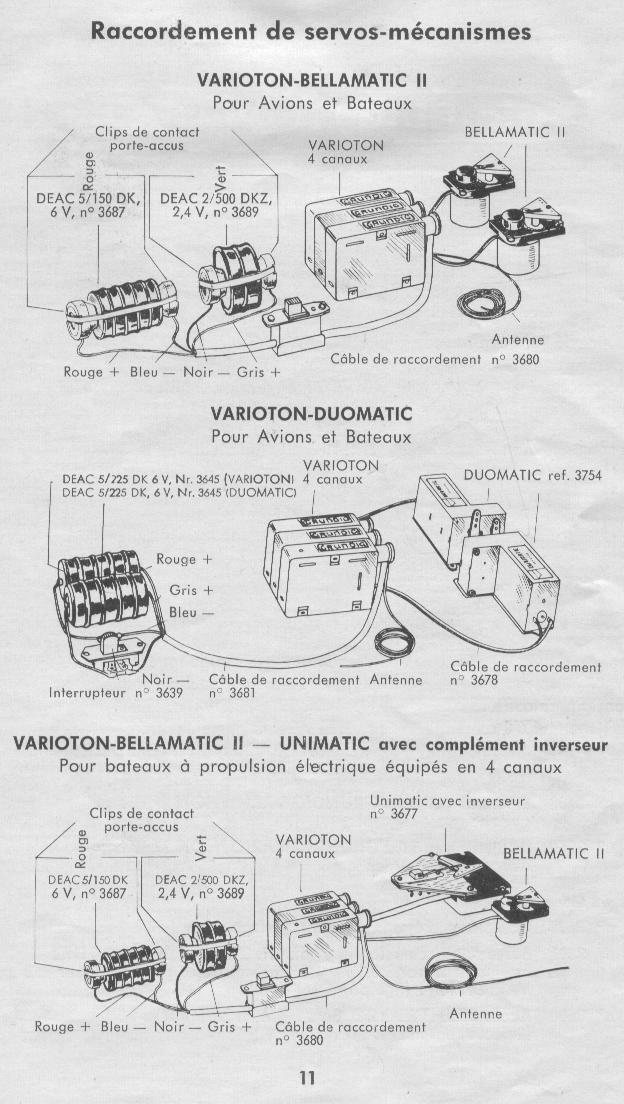

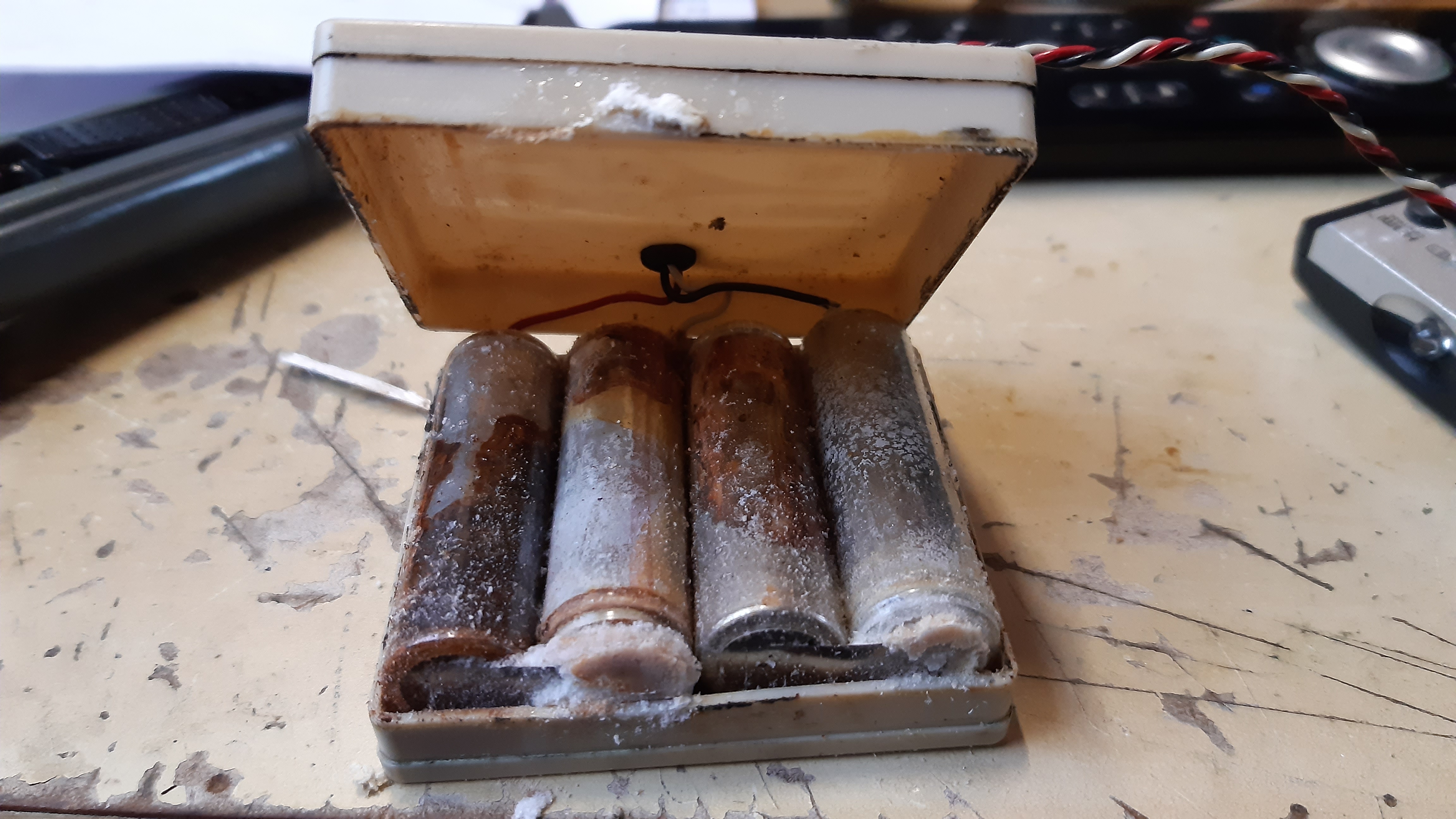

Het systeem heeft blijkbaar 2 accus's. een voor de ontvanger en een voor de servo's. Ik zie echter geen aftakking van 2.4 volt alhoewel de deacs wel uit 2 delen van 2.4 volt bestaat.
Iemand een idee hoe dit exact zit?
En de zender doet in elk geval nog iets.
Het lijkt me ook best appart om op deze manier een vliegtuig te besturen. Maar ook een mooie uitdaging.
Jan
Iemand een idee hoe dit exact zit?
Jan

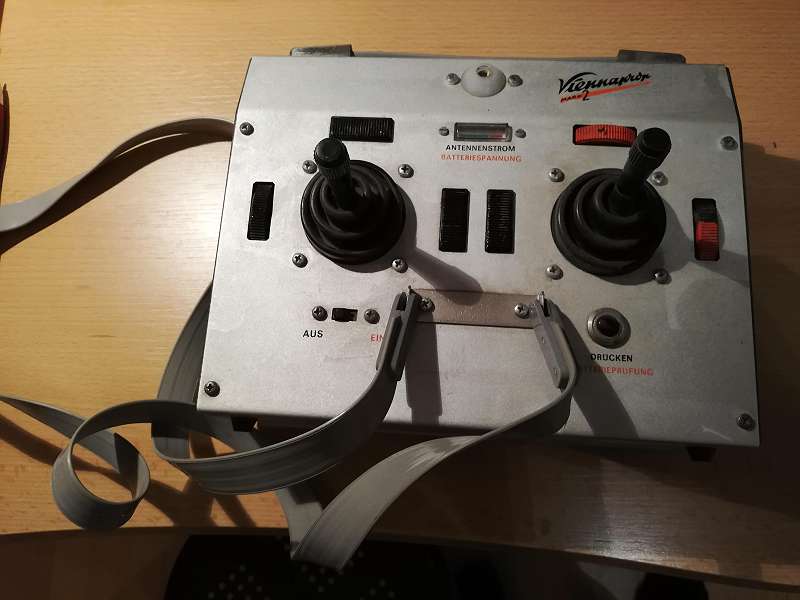

, zou Oostenrijks zijn , uit Wenen , de naam doet het al vermoeden , heeft iemand daar meer info over .
Volgens de plaatjes, die deze mijnheer bij z'n artikel plaatst heeft hij een handleiding, dus je zo hem eens kunnen vragen:
https://www.deutec.at/modellflug/spezielles/modellbau-technik/fernsteuerungen/fernst_viennaprop.html
https://www.deutec.at/modellflug/spezielles/modellbau-technik/fernsteuerungen/fernst_viennaprop.html
Harold
PH-SAM
Weer teruggevonden:

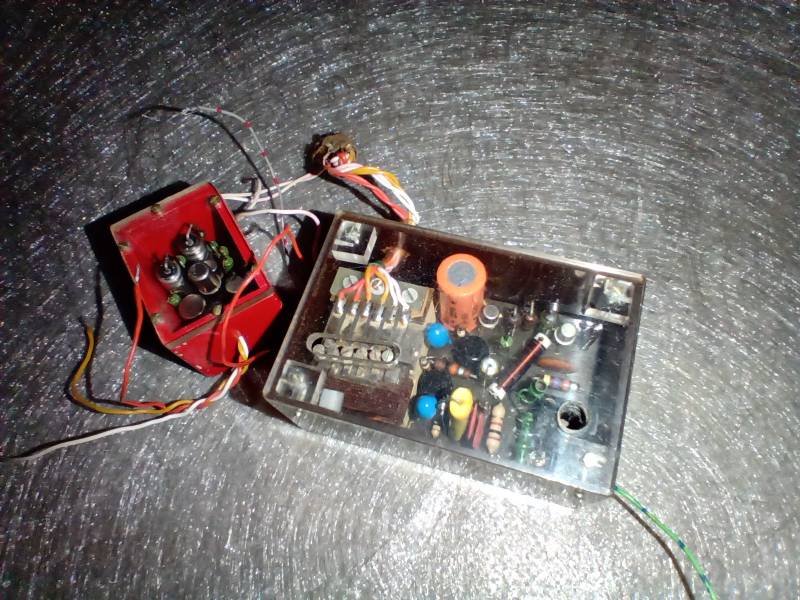

27mHz ontvanger, tongen relais toon decoder en een schakeltrap.
Wat zou er met die schakeltrap gestuurd zijn?
Er gaan twee draden in en drie eruit. Waarschijnlijk plus (aparte voeding), min en een geschakelde draad
Servo? Escapement?
Plan:
Eerst eens kijken met een toongenerator (smartfoonapp, bluetooth oortje ontvanger) of die tongen iets doen.
Later misschien een oud 27mHz zendertje (walkietalkie of robbe compact twee kanaals) canibaliseren.
27mHz ontvanger, tongen relais toon decoder en een schakeltrap.
Wat zou er met die schakeltrap gestuurd zijn?
Er gaan twee draden in en drie eruit. Waarschijnlijk plus (aparte voeding), min en een geschakelde draad
Servo? Escapement?
Plan:
Eerst eens kijken met een toongenerator (smartfoonapp, bluetooth oortje ontvanger) of die tongen iets doen.
Later misschien een oud 27mHz zendertje (walkietalkie of robbe compact twee kanaals) canibaliseren.
Laatst bewerkt:
Harold
PH-SAM

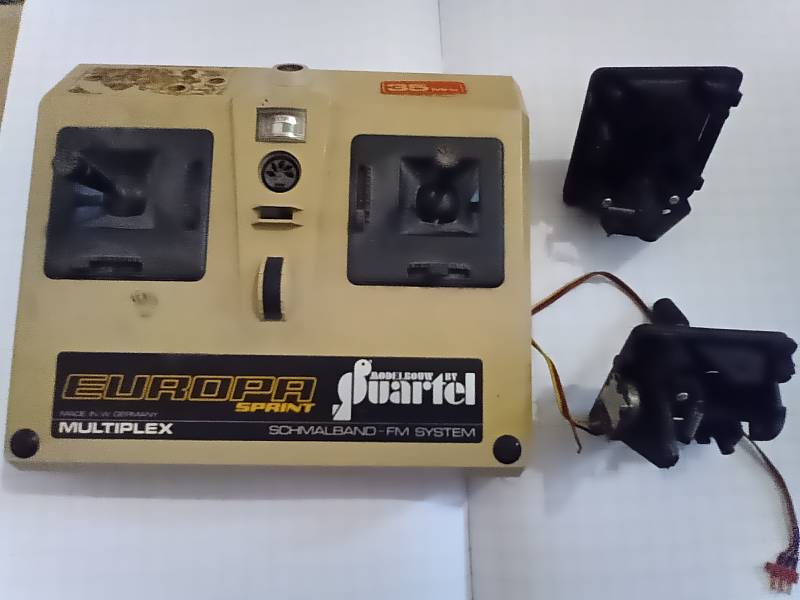

Mijn eerste 35mHz zender.
Orgineel MPX. Deze quartelkast is van later toen alle nokjes van de kast stuk waren en de kast lelijk was geworden.
Potmeters voor hoogte en rolroer zijn versleten.
Gelukkig heb ik reserve knuppels toen gekocht om de potmeters uit te halen.
Is er niet van gekomen.
Uiteindelijk een futaba FC18 gekocht (en laat ik die nu echt nodig hebben voor TFA estafette vliegen en nergens kunnen vinden)
In de zender wat modificaties. Mixer verkocht. Wel extra kanalen bijgemaakt. Die blauwe stekkers werden ook in de digit5 gebruikt en door mij als accustekker.
Ik heb het materiaal om dit 2.4 te maken. Met een module ombouw (http://www.sokoll.net/doku.php/pastimes:rc:mpx:spektrum:index) of binnenwerk van een dx4.
Onderste foto is van 1978 met de zender in actie (middelste piloot is Haroldje)
Orgineel MPX. Deze quartelkast is van later toen alle nokjes van de kast stuk waren en de kast lelijk was geworden.
Potmeters voor hoogte en rolroer zijn versleten.
Gelukkig heb ik reserve knuppels toen gekocht om de potmeters uit te halen.
Is er niet van gekomen.
Uiteindelijk een futaba FC18 gekocht (en laat ik die nu echt nodig hebben voor TFA estafette vliegen en nergens kunnen vinden)
In de zender wat modificaties. Mixer verkocht. Wel extra kanalen bijgemaakt. Die blauwe stekkers werden ook in de digit5 gebruikt en door mij als accustekker.
Ik heb het materiaal om dit 2.4 te maken. Met een module ombouw (http://www.sokoll.net/doku.php/pastimes:rc:mpx:spektrum:index) of binnenwerk van een dx4.
Onderste foto is van 1978 met de zender in actie (middelste piloot is Haroldje)
Laatst bewerkt:

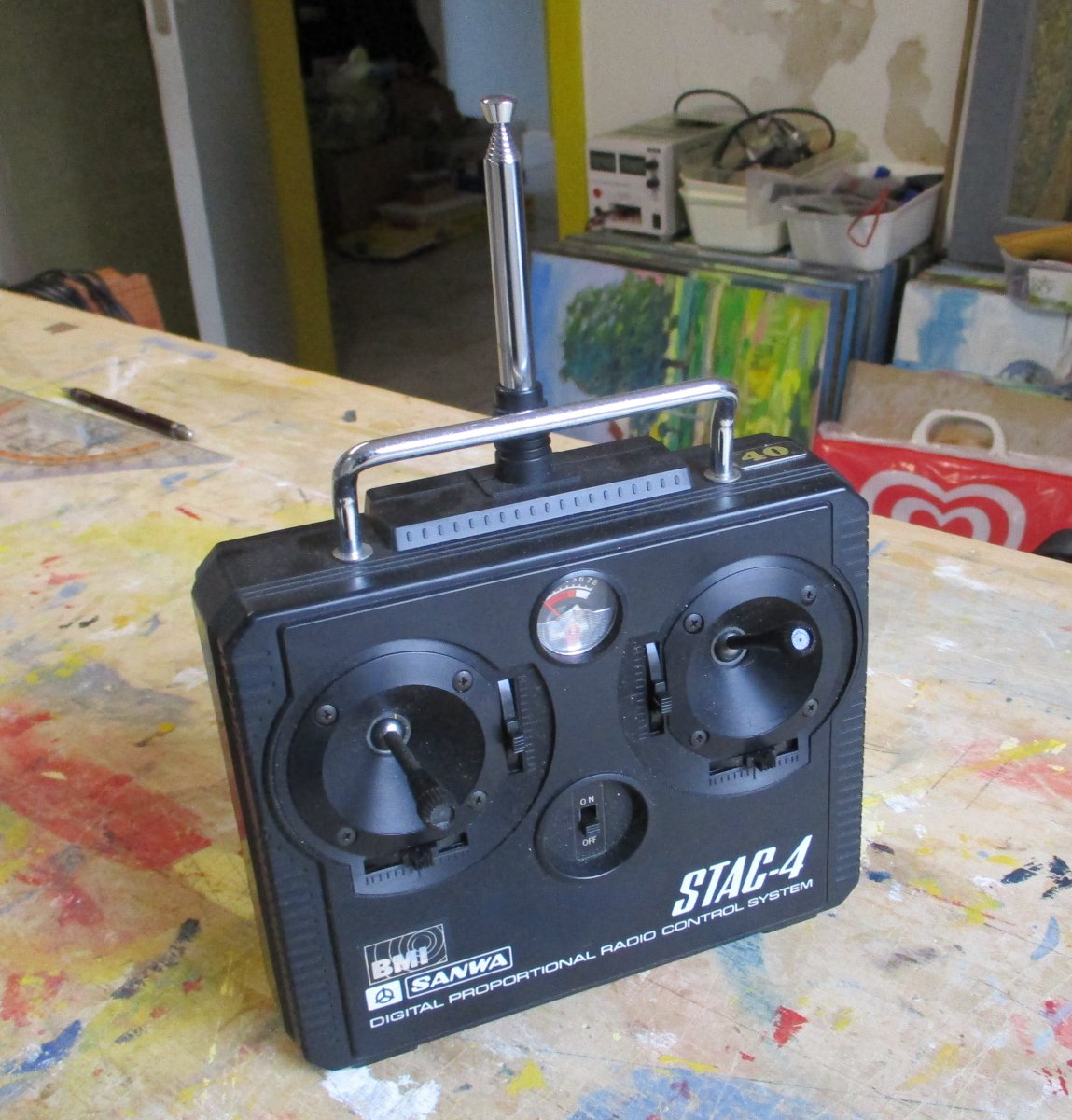

Gisteren even mijn vintage SANWA zender onder de loep genomen.
Batterijen er in en getest.
Komt geen muziek uit.
Ontvanger en servo's blijken wel levensvatbaar maar de zender geeft verstek.
Geen beweging in voltmeter.

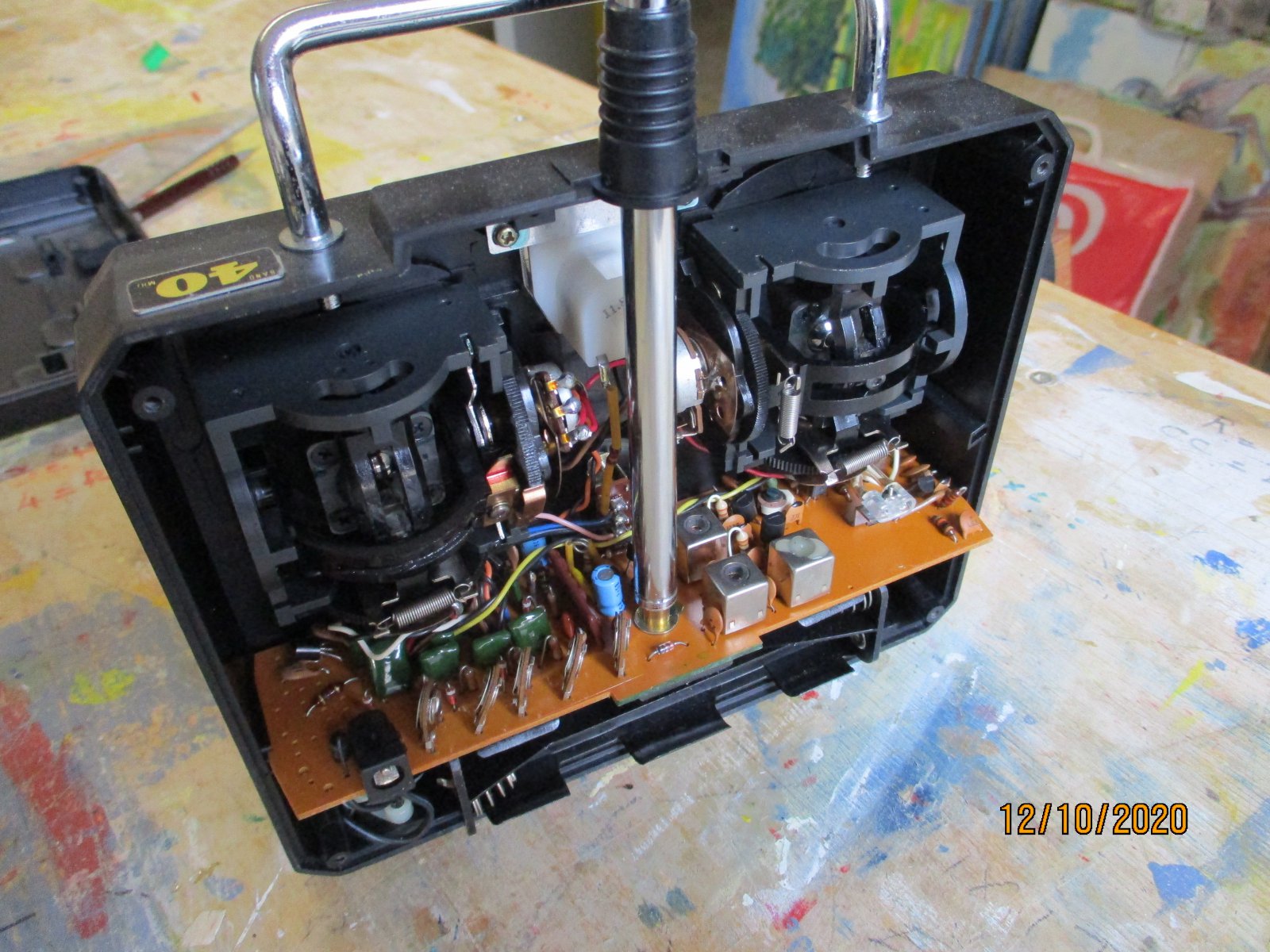

Even de zender opengemaakt.
Vier parkervijzen losmaken en doos open.
Het ziet er allemaal gaaf uit (geen gebruikssporen) maar wil niet werken.
Nochtans batterijpak uitgemeten.
Het zou leuk zijn dit toestelletje aan de praat te krijgen.
Maar ik meen dat dit stuf is voor een professionele electronica specialist.
En van dat laatste heb ik geen kaas gegeten.
Waar zou ik daarmee terecht kunnen ???
Batterijen er in en getest.
Komt geen muziek uit.
Ontvanger en servo's blijken wel levensvatbaar maar de zender geeft verstek.
Geen beweging in voltmeter.
Even de zender opengemaakt.
Vier parkervijzen losmaken en doos open.
Het ziet er allemaal gaaf uit (geen gebruikssporen) maar wil niet werken.
Nochtans batterijpak uitgemeten.
Het zou leuk zijn dit toestelletje aan de praat te krijgen.
Maar ik meen dat dit stuf is voor een professionele electronica specialist.
En van dat laatste heb ik geen kaas gegeten.
Waar zou ik daarmee terecht kunnen ???
Om de zender te openen moest ik het kristal verwijderen.
Met het Kristal er in werkt het ook niet.
Ik durf er verder zelf niet aan te prutsen gezien mijn kennis in deze materie ondermaats is.
Moeilijk om iemand te vinden die dit kan oplossen op een gedegen wijze.
Tenzij er zich ernstige gegadigden aanbieden ???
Ja... ik had een niet goed werkende microprop ontvanger... met een loep de solderingen na gelopen... alles... daarna weer aan de accu! Servo’s kregen het erg druk.
Het was een bravoure ingreep... maar bleek te werken.
Zenderaccu’s... check zelfs op stekkerbreuk. Soms zijn die stekkerdraden geklemd, en is het snoer doorgesneden. Heb ik bij mijn EVO-9 gehad. Controleer dat nu regelmatig. Is zelf te fixen en herhaaldelijk als dat nodig is.
Maar... was wel de stekker aan het pakket.
Het was een bravoure ingreep... maar bleek te werken.
Zenderaccu’s... check zelfs op stekkerbreuk. Soms zijn die stekkerdraden geklemd, en is het snoer doorgesneden. Heb ik bij mijn EVO-9 gehad. Controleer dat nu regelmatig. Is zelf te fixen en herhaaldelijk als dat nodig is.
Maar... was wel de stekker aan het pakket.
N.P.S.
Forum veteraan
Van de (volt?)meter loopt er een bruine draad naar de schakelaar. Waar de andere draad van de meter heen loopt is op de foto niet te zien. De antenne zit er voor. Loopt de draad ook naar de schakelaar, dan is de kans heel erg groot dat de fout zich bevindt vanaf de accu tot en met de schakelaar.
Controleer dan de accu, een eventuele connector, de bedrading en de schakelaar.
Controleer dan de accu, een eventuele connector, de bedrading en de schakelaar.
Er is inmiddels gevraagd of de zender naar mij gestuurd kan worden. Dat kan, hoewel deze zender van vóór de tijd is, dat ik ook servicedienst voor BMI was. Nu werken zenders uit die tijd allemaal ongeveer het zelfde, dus er is best wel een redelijke kans op succes. Het sleutelen aan zulke zenders is trouwens een stuk leuker dan aan de huidige. Tegenwoordig moet je al heel snel complete printen vervangen omdat er door servicediensten praktisch niets meer op componenten-niveau wordt gerepareerd en daarin zit natuurlijk geen enkele uitdaging.
Cool! Toon de vorderingen en doe vooral verslag!
Het is een prachtig onderwerp.
Helaas mis ik de elektrotechnische basiskennis... solderen kan ik goed...
Het is een prachtig onderwerp.
Helaas mis ik de elektrotechnische basiskennis... solderen kan ik goed...
