WID ( Water Injection Dredger) MERSEY van Oord. Scratchbouw

Hallo allemaal,
Heb voor één van de winches een opzetje gemaakt hoe ik het in mijn hoofd had. Van de motor met aandrijving is bijna niets meer van te zien. Dit is uitvoering 1.0 .




Is nog een beetje ruw en verder onbewerkt. Ook de gebruikte motoren zijn niet OK. Is nu 30 rpm bij 3V. Heb inmiddels 30 rpm bij 12V besteld. Dan kan ik met een stepdown module de snelheid mooi afregelen. Nog iets langzamer dan 30 rpm zeg maar. Als de motoren mooi gelijk draaien, wat eigenlijk wel zou moeten, kan ik beide met 1 stepdown module inregelen. Zit er veel verschil in dan kan ik mogelijk met ieder zijn eigen stepdown module de motoren gelijk laten draaien. Komt tijd, komt raad.
Motrbekleding V2.0 is inmiddels in de maak. Qua uiterlijk zal er niet veel veranderen. Is meer om het Styreengedeelte afneembaar te maken en doordat ik nu weet hoe het moet zal de uitvoering ook wat sneller gaan. Met deze ben ik TWEE dagen ( alleen het Styreen) bezig geweest. Maar ja, is hobby toch?

leontug zei:
De SARTS hangen meestal op de brug en worden meegenomen wanneer je het schip moet verlaten.
De Kaptein of Chief officer nemen deze meestal mee naar het vlot.

Ik wist wel zeker dta dit het Co2 release station was, ik moet die namelijk elke maand testen hahaha
Klik om te vergroten...

Bedankt voor je reactie Leontug.

Hallo allemaal,

In de laatste update had ik al melding gemaakt van het feit dat de bekleding van de motoren niet geheel naar mijn zin was. Inmiddels dus uitvoering V.2.0 gemaakt. Nu ben ik wel tevreden. Ik kan nu ook de motor zonder problemen vervangen. Het styreen gedeelte kan er af geschoven worden, zodat er een andere motor gemonteerd kan worden. Ook is de uitvoering zelf wat strakker.

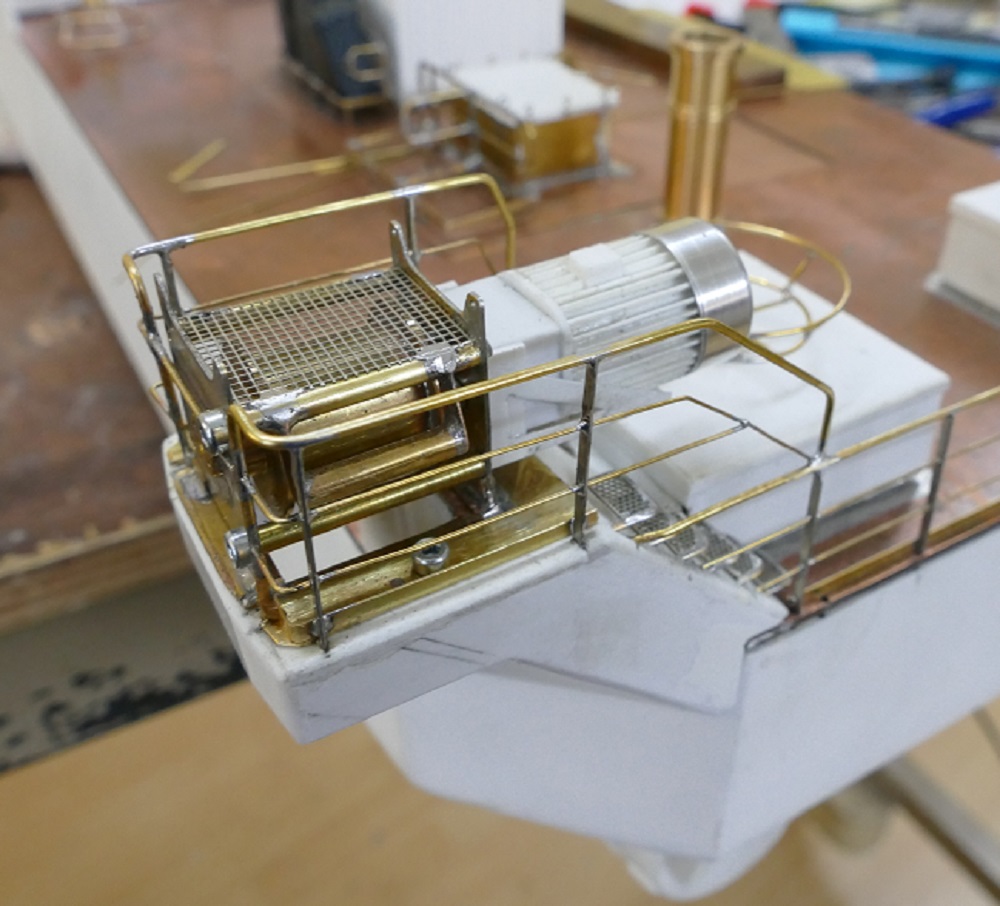

In close up zijn er toch wel een paar verschillen te zien. Buiten het feit dat de motor uit het styreen ombouw geschoven kan worden.

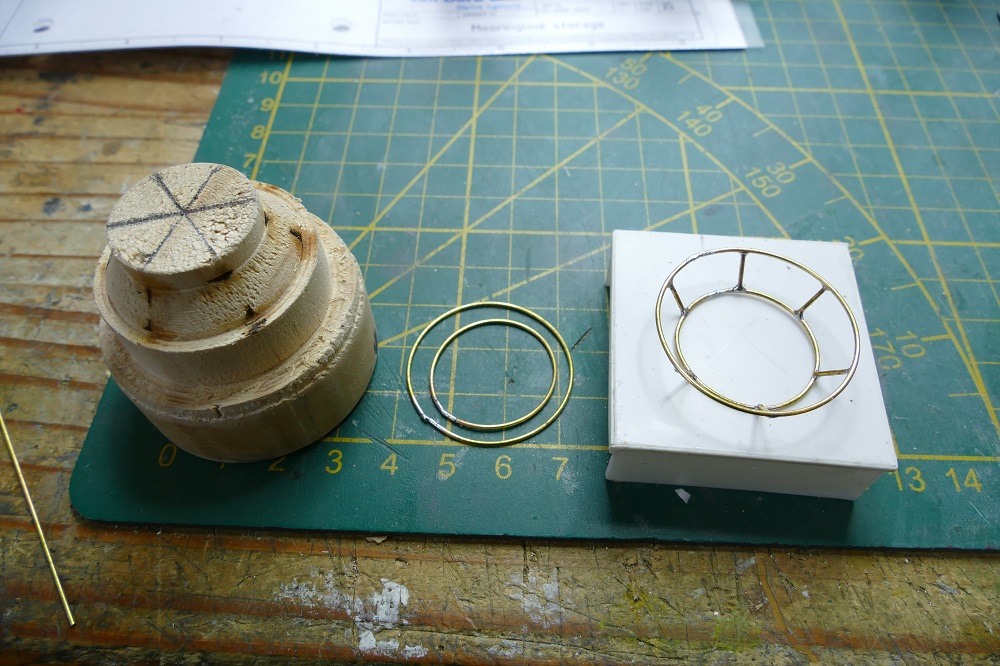

Voor het opbergen van de trossen zijn er baskets bedacht die onder meer op de luiken van de thrusters worden gemonteerd. Heb eerst een hulpstukje van hout gedraaid om deze baskets te kunnen maken.

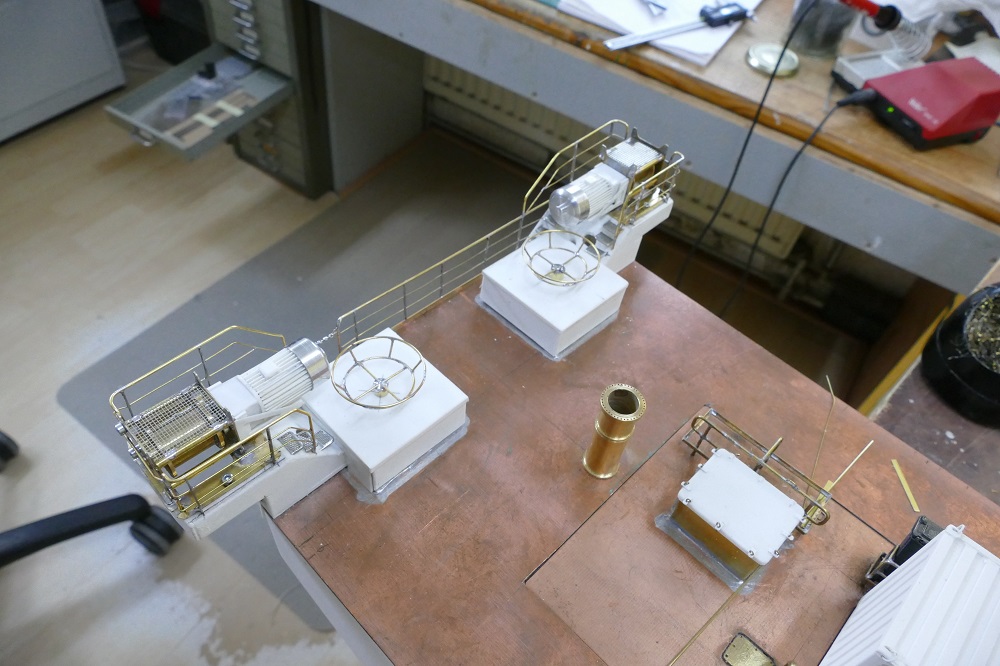

Hier is de opstelling te zien. Onder de baskets is nog een constructie gemaakt om de baskets te kunnen monteren. Ook is er nog een aanpassing , een (niet werkende) aandrukrol op beide lieren aangebracht.

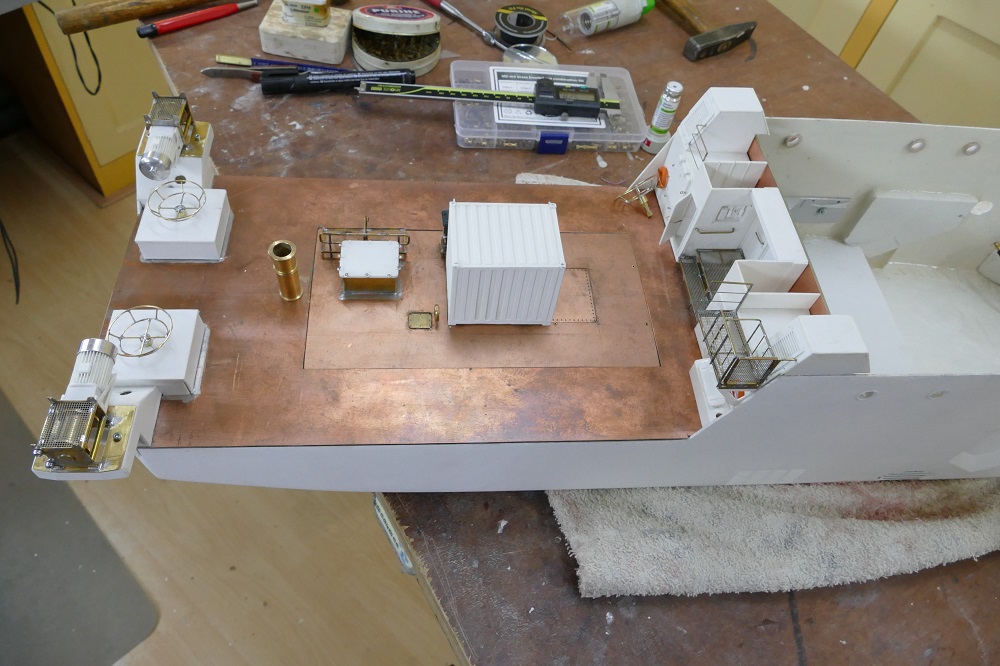

En nog een overzichtje.


Tot zover deze up-date. Tot de volgende keer.


Bijlagen

  • P1010319.JPG
    224 KB · Weergaven: 145
Roald, Herby63,Sjoerd82 en Peter 58, onwijs bedankt weer voor jullie reacties. altijd mooi om te zien dat het verslag gewaardeerd wordt.

Hallo allemaal,
Ben begonnen met de railing. Eerst de achterplecht met de vleugels. Uiteraard is de kunst om de railing zo te maken dat deze verwijderd kan worden om te stralen en te spuiten. Alhoewel, wat het spuiten betreft ben ik er nog niet helemaal uit. De primer spuit ik zeker vóór de montage. De aflak twijfel ik nog over. Omdat de dekken van printplaat zijn is het het mooiste als de palen van de railingen hierop gesoldeerd worden. Dat maakt het erg stabiel en stevig. Heeft de voorkeur boven lijmen. Echter als de aflak er op zit en je gaat solderen, ook als je een klein stukje kaal maakt, moet het toch weer bijgewerkt worden met een penseeltje. Volgens mij kan ik beter na het solderen de railingen met het handje schilderen. Afplakken is denk ik ook geen optie. Maar heb nog even tijd om een plan te maken.



Close up van de railing om de winch.


En nog eentje van de SB kant. Op de achterkant van het schip komt nog een platform en leuningwerk om bij de U-Pipe te komen. Vandaar de onderbreking in de railing. Afgezet met een ketting.

Op de achterkant ook een Chock en Bollards geplaatst.

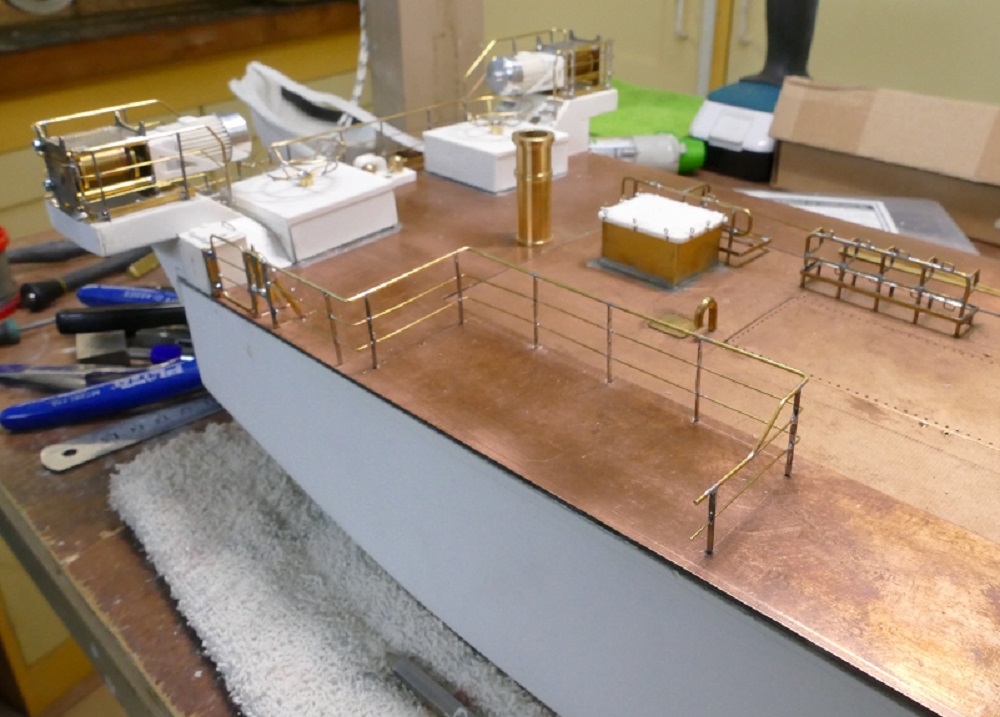

En het begin van de railing aan SB zijde. De grote inham is de plaats waar de MOB boot komt te liggen.

Het deurtje tegen de fundatie van de Winch wordt gebruikt om op het daar aanwezige beschermings platform van de U-Pipe te komen. Dit platform is al gemaakt en inmiddels ook gestraald en in de primer gezet.

Ook aan SB kant twee sets met Chocks en Bollards geplaatst.

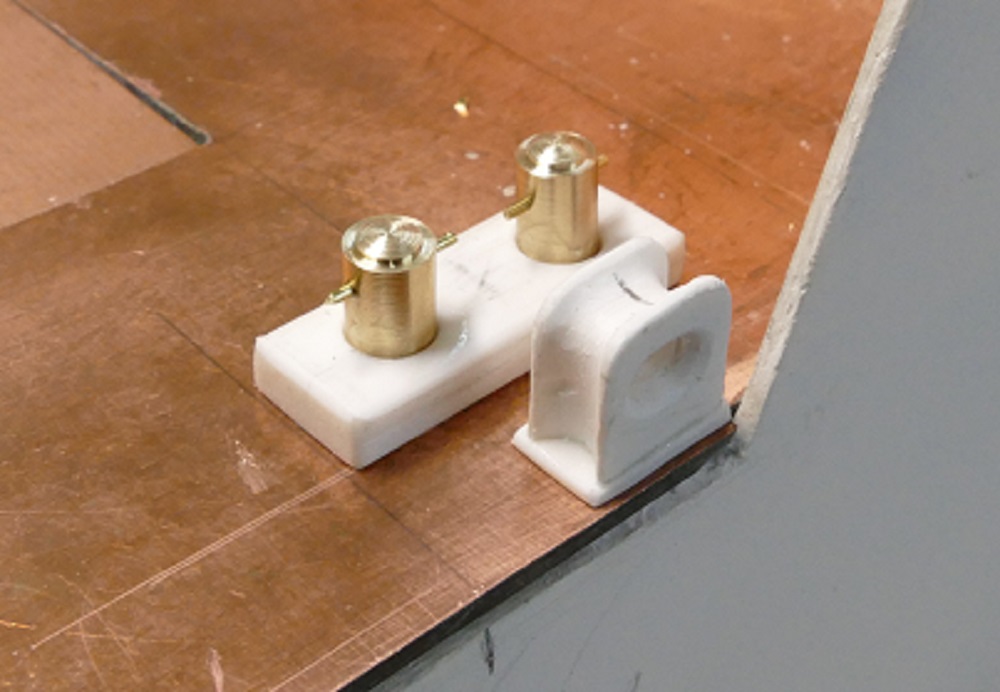

En bij een foto van dichtbij is goed te zien dat printwerk voor dit soort werk toch net even gladde is. Deze zelf gemaakt uit Styreen en messing.

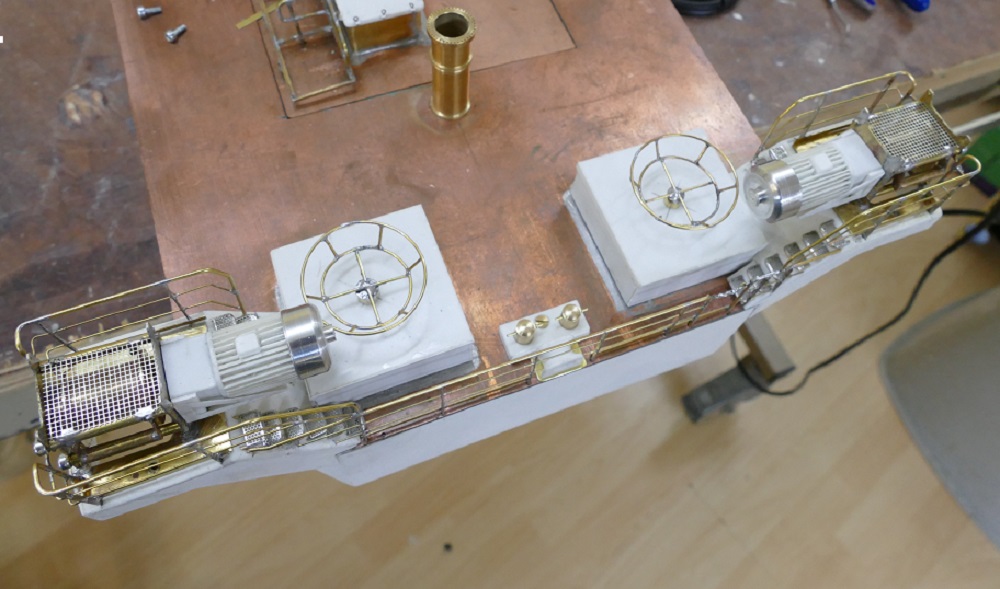

En nog een plaatje genomen van af de BB zijde. Zie dat de onderste stang bij de winchfundatie niet recht zit. Waar een foto al niet goed voor is. Stang zit nu alleen nog vast aan de messingpaal. Heb de stang door moeten knippen om de Chock te kunnen plaatsen.


Tot zover deze up-Date. Tot de volgende keer.
