Recht boren

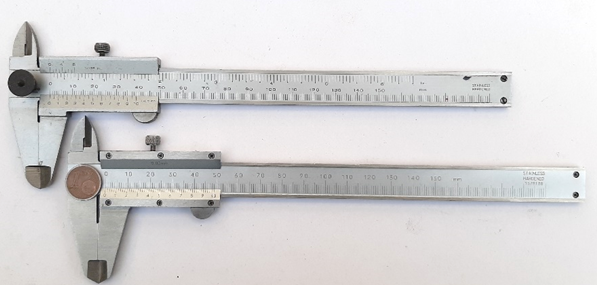

Schuifmaat

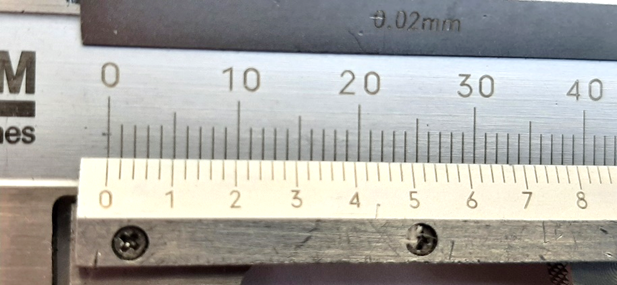

Een van mijn schuifmaten (de onderste) had een afwijking.
Schaal stond op min 2/10 mm.

Eerst gekeken of de benen gelijk sluitend waren.
Dit bijgesteld met de twee inbusschroefjes boven.
Fout was iets minder maar, fout is fout.

Ik heb dit bij dit soort schuifmaten al eens eerder gezien, raar.
Deel liniaal voor de tienden losgeschroeft en op nul gezet.
Een paar keer met aanslag op en neer geschoven.
Nu staat de liniaal weer goed.


Foto's w.p. 5-2022

Veel modelbouwplezier,
Willum

Draaiwerk

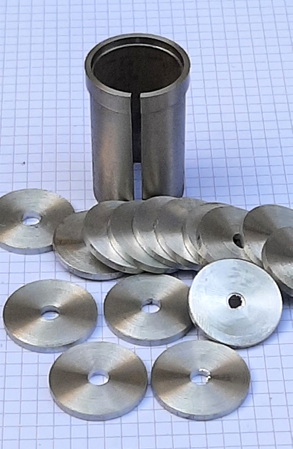

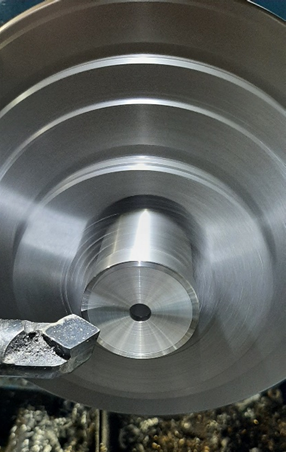

Draaien van gelijke aluminium schijfjes.
Diameter 30 mm, boring 6 mm, dik 4 mm.

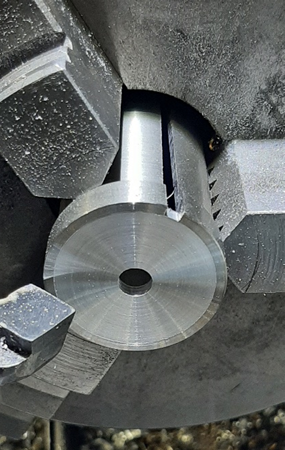

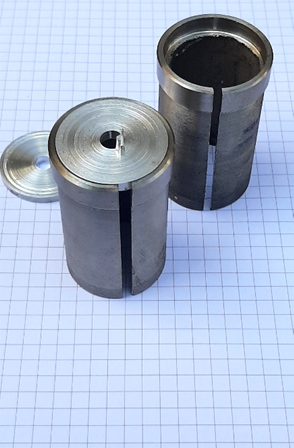

Om de serie gelijk dik te krijgen heb ik een spanbus gemaakt met een aanslagkraag.
De kraag valt tegen de drie klauwen aan.
De schijfjes zijn met overmaat afgestoken.
De wagen met beitelhouder staat vast, alleen de dwarssupport kan nog verplaatst worden om te vlakken.


Foto's w.p. 5-2022

Nog dertig te gaan.
Bussen en schijfjes gemaakt van restmetaal.

Veel modelbouwplezier,
Willum

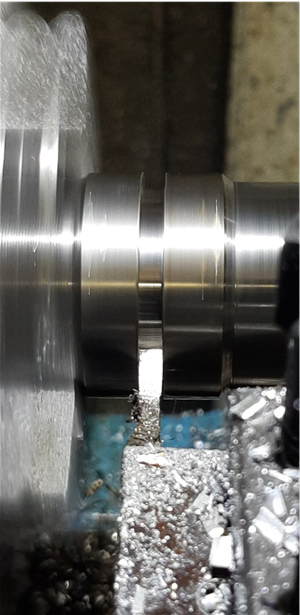

Afsteekbeitel

Ik had vandaag RVS af te steken.

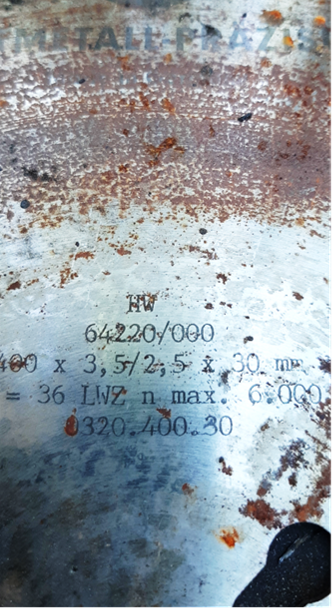

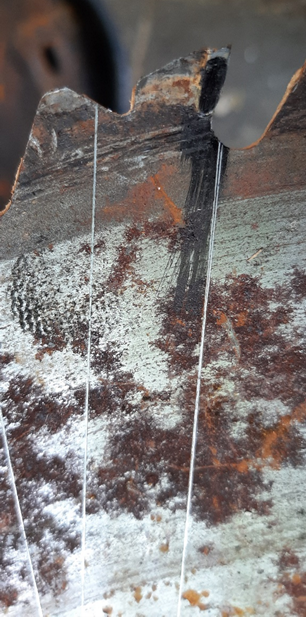

Een oud zaagblad met aan gesoldeerde widia punten had ik nog liggen.
Oorspronkelijk was dit blad voor hout.
Zullen we eens testen wat deze widia kan hebben.

Met een dunne flexschijf 13mm reepjes afgesneden.
Het widia in vorm geslepen en in de houder gezet.
Steekt super af.

Dus, ik ga het hele blad recyclen tot steekbeitels.
Het blad zelf is van chroom-vanadium staal goed voor schraapstaal.


Foto's w.p. 5-2022

Veel modelbouwplezier,
Willum

Afsteekbeitel

Heeft u de widia punt alleen aangescherpt
of heeft u ook de hoeken verandert?

De punt, de neus scherp ik altijd.
De zijkanten slijp ik zelden.
Bovenop slijp ik zelden.

Vaak is de tandvorm trapezium,
dus van boven gezien,
neus breed,
weg van de neus smaller.
Het plaatje widia is breder dan het blad.

De trapeziumvorm is mijn vrijloop in de steekdiepte.
De vrijloop aan de neus slijp ik er aan.


Foto's w.p. 5-2022

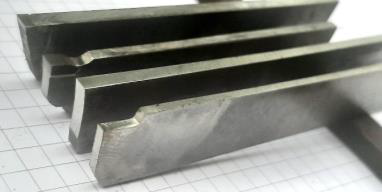

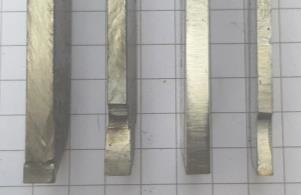

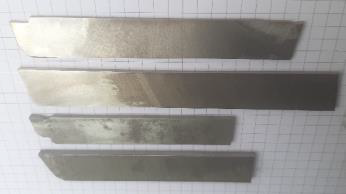

Op de middelste foto.
Eerste twee uit zaagblad HSS staal volhard geslepen.
Bovenste twee met widia gesoldeerde tip.
Blad is hier chrome-vanadium staal.

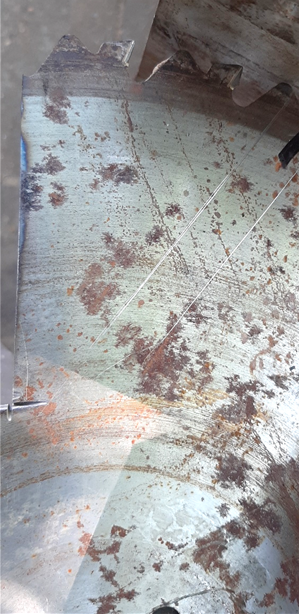

De eerder getoonde foto (van een deel) van een zaagblad is van het soort spijkerhard.

Veel modelbouwplezier,
Willum

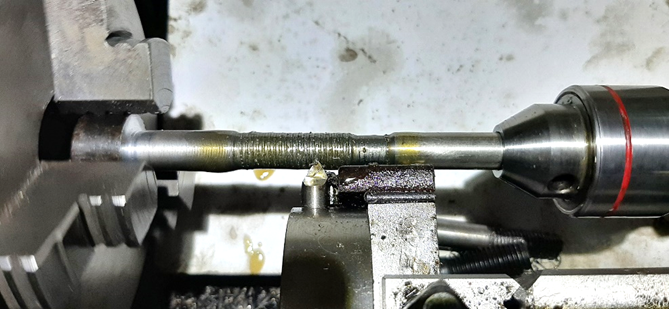

Schroefdraad maken

Draadeinden 3/8 BSP kon ik niet vinden.
BSP is schroefdraad met een hoek van 55 graden.
60 graden beitelplaatjes had ik deze week gemaakt,
niet aan gedacht dat ik even later misschien wel 55 nodig zou hebben.
Dus uit de voorraad blanke plaatjes een stelletje geslepen.

Staal had ik even niet liggen heb ik een 20 cm krom stuk RVS 316 genomen.
Recht en aan de juiste maat gedraaid.
Draaibank tandwielen omgesteld naar 55 graden.
Spoed 19 T/pi.

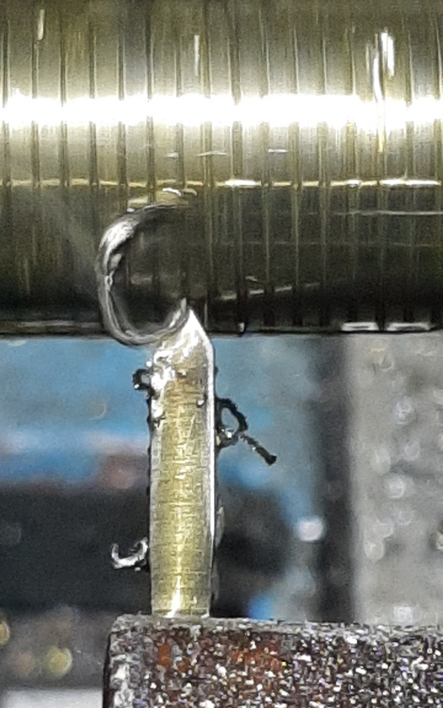

Draaien maar, 190 t/pm anders gaat het te lang duren.


Foto's w.p. 5-2022

Flink wat olie anders gaat het niets worden.
Bij de volgende sessie steek ik van het draadstuk eindjes af om er verloopnippels van te maken.
Bij de bestaande handels nippels is de aansluitdraad te kort.

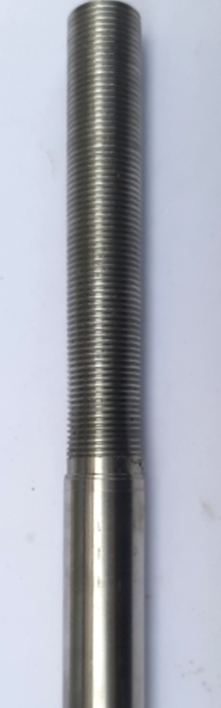

Zo maak ik uit een krom stuk RVS een draadeind.

Ik ben een rest/her-gebruiker
Veel modelbouwplezier,
Willum

Wringijzer

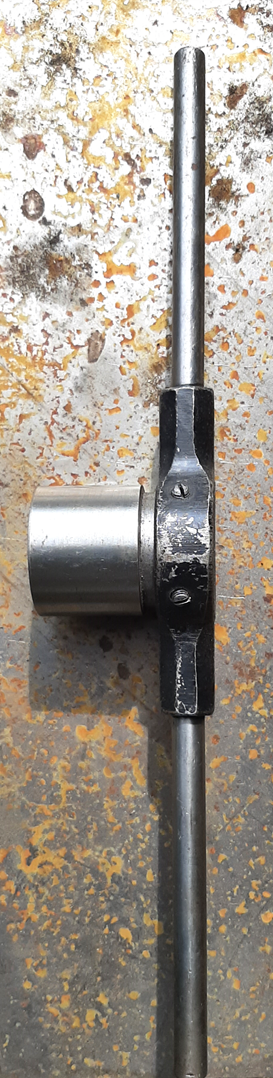

Bij een bedrijf weer eens een aangepast wringijzer gezien.
Mocht foto's maken.

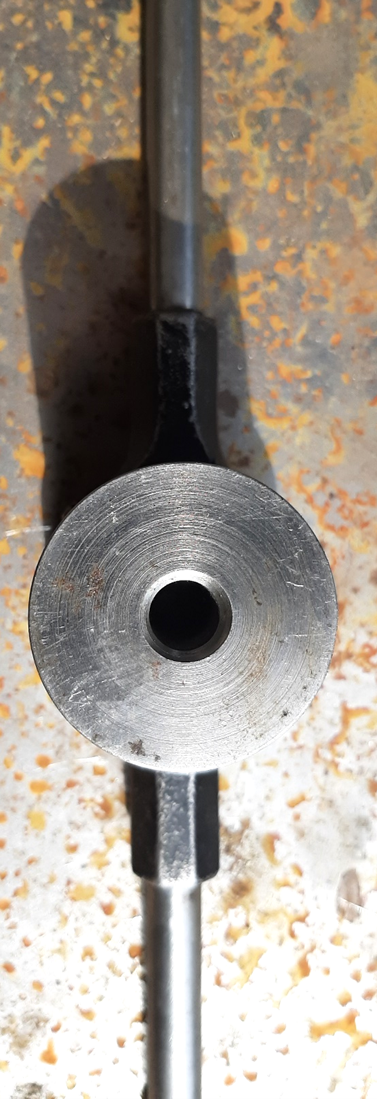

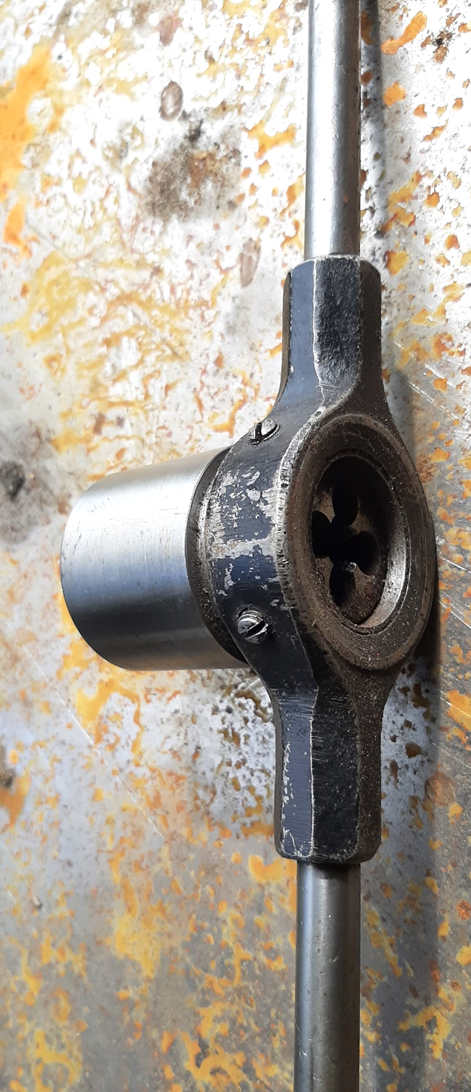

Ze hadden een wringijzer per maat aangepast met geleiding.


Foto's w.p. 5-2022

Deze geleiding zorgt ervoor dat de schroefdraad recht over het werkstuk gesneden gaat worden.
De boring in de geleider had weinig of geen overmaat.

Veel modelbouwplezier,
Willum

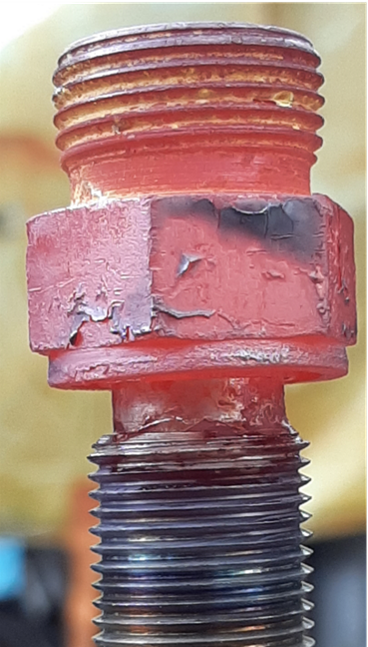

Aansluitnippel.

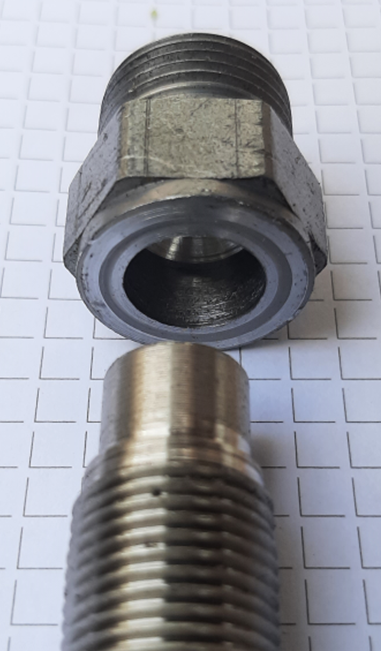

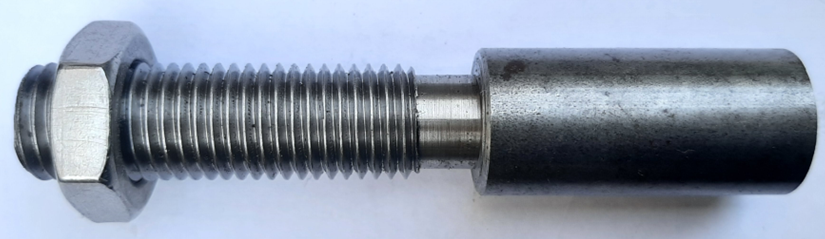

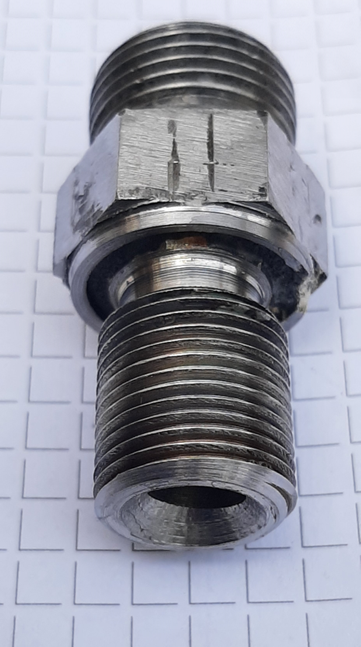

Dit is het resultaat van het BSP RVS draadeind.

Foto's w.p. 5-2022

De insteek voor de zilverhardsoldering is ca 10 mm diep.
Koperen pakkingring ertussen voor een lekvrije verbinding.
250 bar is de werkdruk voor de nippel.
De zeskant met schroefdraad is van een zacht staal.
Ik wil maar zeggen,
Als dit kan, kan het op deze manier ook voor modelbouw als nodig.
Leuk voorbeeld...

Veel modelbouwplezier,
Willum

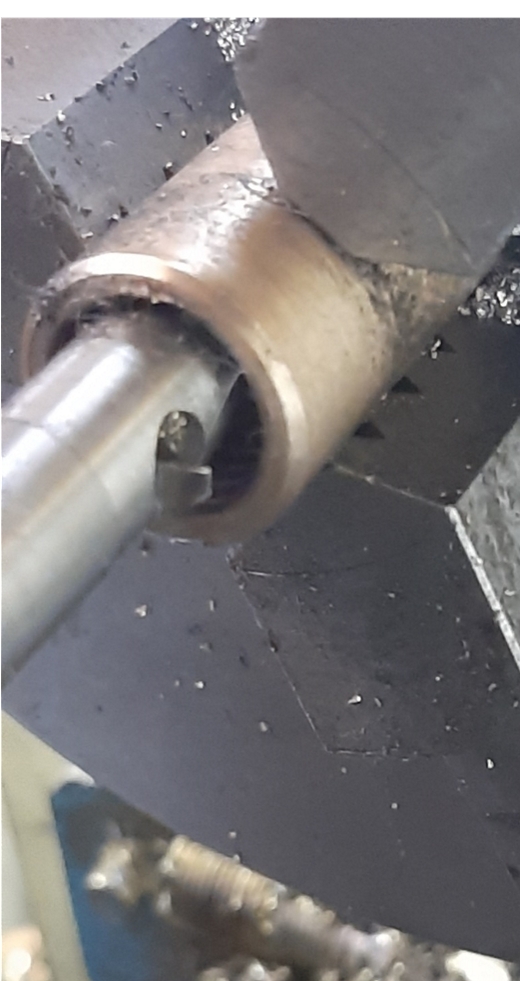

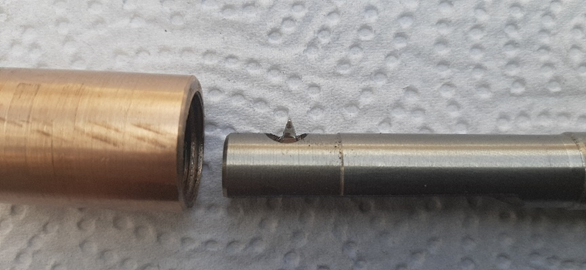

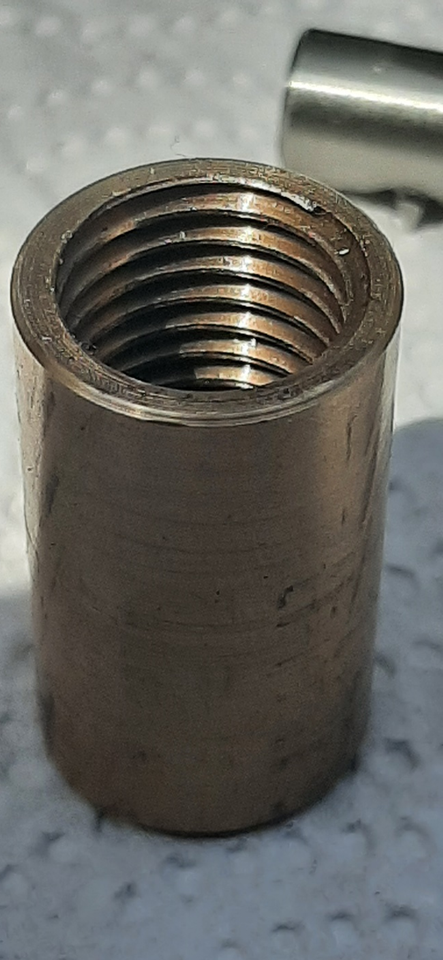

Trapezium schroefdraad maken

Vandaag enkele draadbussen gemaakt.
De helft met een zelfgemaakte trapeziumbeitel.

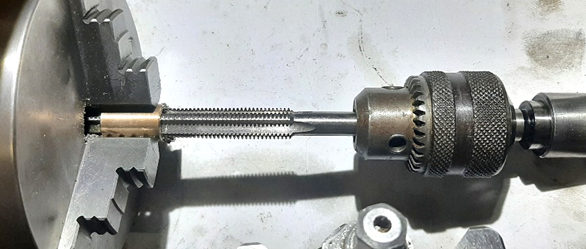

Andere helft met een trapeziumtap.
Linkse draadbussen zijn het geworden.



Foto's w.p. 5-2022

Welke methode het snelste? Beide hadden dezelfde tijd en aandacht nodig.
Resultaat verschilt niet veel.
Bij beide methoden als laatste handeling nog een keer een ruimer erdoor halen.

Veel modelbouwplezier,
Willum

Laatst bewerkt:
willum zei:
Leuk stuk draaibank gereedschap

Dat ik dit nog zelfs aan het maken ben, het is gewoon te koop in Nederland.
Snijplaathouders samen met 2 maten taphouder voor in de losse kop van de draaibank.
Klik om te vergroten...

klopt, tegelijkertijd, voor veel mensen die beginnen met draaien, zijn dit leuke start projectjes. Het waren voor mij ook zo’n beetje de eerste dingetjes die ik een paar jaar geleden op mijn toen nieuwe draaibankje maakte. Leuk en leerzaam en ik gebruik deze tooltjes tot op de dag van vandaag.

Jereon

klopt, tegelijkertijd,
voor veel mensen die beginnen met draaien, zijn dit leuke start projectjes.

Ja,
zo voel ik het ook,
Alsof ik weer op draaicursus zit.
Simpel snijplaathouder gemaakt.
Helaas heb ik hem niet meer.

En deze schroefdraad M16 gemaakt.


Foto w.p. 5-2022

Trouwens, zeer leerzaam.
Trouwens, het was een cursus van NVM in Eindhoven.
De cursus draaien en frezen.

Zeker geen spijt van gehad.
Goed georganiseerd.
Goede docent.
Leuke collega cursisten.

Veel modelbouwplezier,
Willum

Laatst bewerkt:
Leuk stuk draaibank gereedschap




Foto's w.p. 5-2022

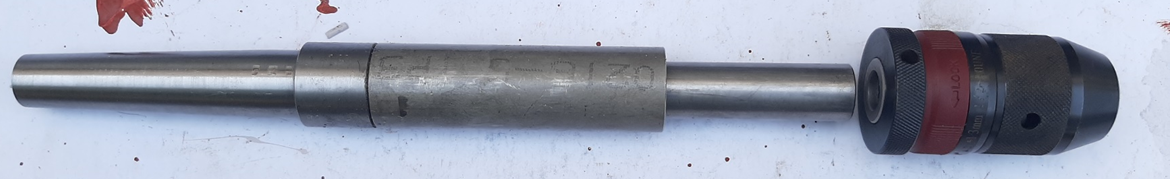

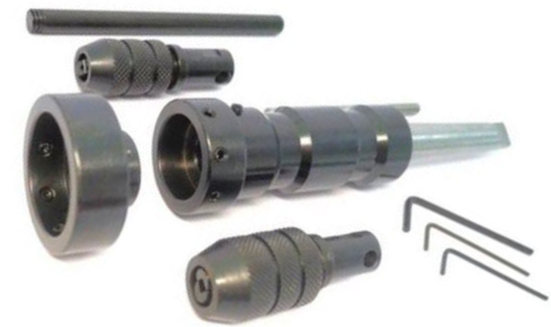

De nieuwe taphouder met uitschuifstuk.
De snelspanboorkop is mooi vergrendelbaar.
Links of rechtsom tappen, hij zal niet loslopen.

De Stalen conus had ik een tijdje geleden al gemaakt
In de conus loopt nog een extra RVS geleidingsstaaf voor echte stabiliteit.
De schuifbus is van RVS 310.

Veel modelbouwplezier,
Willum

Leuke maaksels allemaal.
Ik heb ook zo'n snijplaathouder gemaakt.
Had een MC2 stift over en daarop verder gefröbeld.
Hergebruik doe ik ook.
Van een deksel van een oude acetyleen reduceer een overzetwiel gemaakt op het handwiel van de leidspindel van mij 8.6.

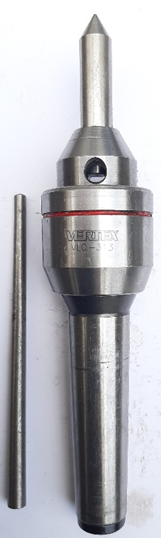

Meedraaiende tegencenter

De neus van mijn meedraaiende tegencenter was te kort ofwel te dik.
Zelfs de tegencenter in extra lange uitvoering haalde het niet.

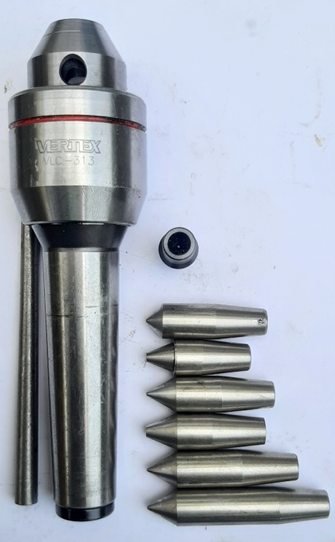

Nu heb ik voor mijn meedraaiende tegencenter nieuwe RVS drukstukken gemaakt.
Maar gelijk lange en korte gemaakt in 60 graden en ook in 90 graden tophoek.


Foto's w.p. 5-2022

Probleem snel opgelost.
En dit onder het motto, lange neus maken.

Veel modelbouwplezier,
Willum


Bijlagen

  • upload_2022-5-16_17-49-53.png
    154,5 KB · Weergaven: 60
  • upload_2022-5-16_17-49-53.png
    154,5 KB · Weergaven: 62
  • upload_2022-5-16_17-49-8.png
    485,8 KB · Weergaven: 58
Laatst bewerkt:
Vragen.
Het zijn zelf gemaakte drukstukken, hoe heb je de conus gemaakt?
De drukstukken worden met een stelschroef eenzijdig vastgezet, geeft dit door vast schroeven, zeker bij het lange drukstuk, geen afwijking t.o.v. de hartlijn?
Bij een afwijking van het center, losse kop, t.o.v. de hartlijn van de draaibank, wordt het werkstuk een beetje conisch.
Gaarne verdere informatie. Henk.
