Persen van metalen
Nu heb ik veel stempels en tegenstempels.
Iemand zocht een voorwerp met een halfronde vorm.
Een kommetje dus.
Ik heb al veel geperst, dan kan dit ook.
Persen in messing, koper of aluminium zal geen probleem zijn.

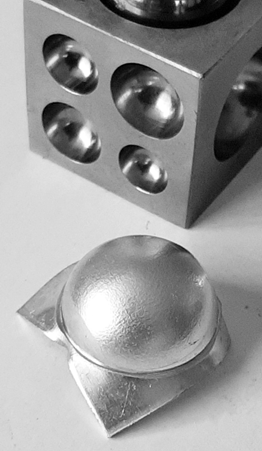

Deze keer halve bollen in 2mm aluminium.
De diameter is 35 mm uitw.
Aan gezien ik even geen pons heb van 30mm
pons ik met een kogel uit een kogellager.
© foto w.p. 5-2021
Het mooist zou het worden als het aluminium zacht gegloeid is.
Zacht metaal is gladder na het persen.
Verder moet het metaal als uitgangspunt als rondel geperst worden.
Dit blijft leuk om te doen.
Ik moet toch een keer een hydraulische pers bouwen voor meer drukkracht.
Veel modelbouwplezier,
Willum
Nu heb ik veel stempels en tegenstempels.
Iemand zocht een voorwerp met een halfronde vorm.
Een kommetje dus.
Ik heb al veel geperst, dan kan dit ook.
Persen in messing, koper of aluminium zal geen probleem zijn.
Deze keer halve bollen in 2mm aluminium.
De diameter is 35 mm uitw.
Aan gezien ik even geen pons heb van 30mm
pons ik met een kogel uit een kogellager.
© foto w.p. 5-2021
Het mooist zou het worden als het aluminium zacht gegloeid is.
Zacht metaal is gladder na het persen.
Verder moet het metaal als uitgangspunt als rondel geperst worden.
Dit blijft leuk om te doen.
Ik moet toch een keer een hydraulische pers bouwen voor meer drukkracht.
Veel modelbouwplezier,
Willum
Stoompomp
In Memoriam
Je hebt vaak geluk met wat aan je vingers blijft plakken.
Vooral de middelste, glycerine gevulde manometer, perfect op de compressor.
Aansluiting 3/4"BSP?
Een mens moet geluk hebben.
Groet, Henk.
Hydraulische pers bouwen
Ik moet toch een keer een hydraulische pers bouwen voor meer drukkracht.
Even de zinnen verzet.
En daar is het eerste idee,
hoe dit aan te pakken.
Ik sloop de hydrauliek van een elektroheftruck.
Dubbelwerkende cilinders heb ik, pompunit van hefruck, stroom van de acculader.
Dat zou het kunnen worden.
En dan nog een raamwerk construeren.
Leuk project voor komende maanden.
Veel modelbouwplezier,
Willum
Ik moet toch een keer een hydraulische pers bouwen voor meer drukkracht.
Even de zinnen verzet.
En daar is het eerste idee,
hoe dit aan te pakken.
Ik sloop de hydrauliek van een elektroheftruck.
Dubbelwerkende cilinders heb ik, pompunit van hefruck, stroom van de acculader.
Dat zou het kunnen worden.
En dan nog een raamwerk construeren.
Leuk project voor komende maanden.
Veel modelbouwplezier,
Willum
Bolpons en kogel
Om bollen te persen is dit inderdaad een echt mooie bol.
Het is een kogel uit een kogellager.
Zo nu is de kogel door de kerk.
Ik heb een hele verzameling in veel maten.
En, veel gebruikt.
Mallen hol anken
Deze dobbelsteen/bolmal is zo te koop.
Van dit type heb ik er twee die andere is een platte.
Voor de grote maten heb ik lang geleden
een stalen plaat laten snijden met veel gaten.
Als tegenmal heb ik ook veel in rubber geperst.
Zeer mooi gaaf product.
In hout heb ik er ook meerdere gemaakt.
Je ziet veel is mogelijk.
Veel modelbouwplezier,
Willum

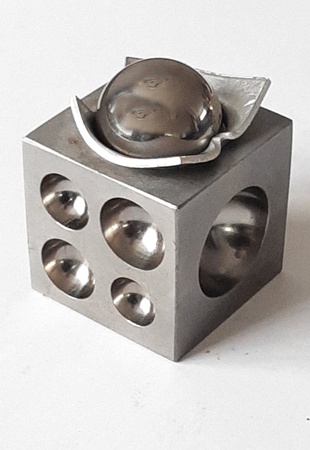

Om bollen te persen is dit inderdaad een echt mooie bol.
Het is een kogel uit een kogellager.
Zo nu is de kogel door de kerk.
Ik heb een hele verzameling in veel maten.
En, veel gebruikt.
Mallen hol anken
Deze dobbelsteen/bolmal is zo te koop.
Van dit type heb ik er twee die andere is een platte.
Voor de grote maten heb ik lang geleden
een stalen plaat laten snijden met veel gaten.
Als tegenmal heb ik ook veel in rubber geperst.
Zeer mooi gaaf product.
In hout heb ik er ook meerdere gemaakt.
Je ziet veel is mogelijk.
Veel modelbouwplezier,
Willum
Stoompomp
In Memoriam
Een membraan is alleen om de mediums te scheiden.
Indien je de stoom temperatuur direct op het membraan zet, dan zal de olie opwarmen, inwendige druk verhoging, met gevolg een foute aanwijzing.
Bij het meten van druk van hete media moet je altijd een koelend element tussen het proces en het meetinstrument aanbrengen.
Het kan zijn een U- buis of een rond gebogen buis, "varkensstaart.

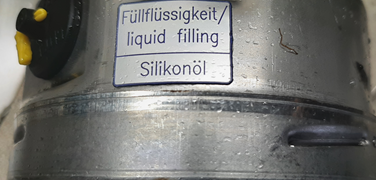

Weet je zeker, dat de vulling siliconen olie is?
Indien siliconen olie lekken uit het huis kunnen deze milieu schade geven en glycerine niet.
Groet, Henk.
Conus draaien
Conus draaien tussen de centers.
Hier gedaan met beweging van de support,
niet met verplaatsing losse kop.
Deze smeedstaak is in drie delen afgedraaid.
© foto w.p. 5-2021
Bovenste 15,5x 23,5 mm de nieuwe
Onderen 17,5x25,4 mm
Door de zeskant heb je een staak met een mooi handvat.
In de neus zit een tegencenter geboord dus het geheel zou ook in een houder kunnen.
Weer een waardevol stuk gereedschap gemaakt.
Het staal is dan ook van een super kwaliteit voor dit doel.
Ik heb de aangereikte voorbeelden hoe zo'n soort draaiwerk gedaan kan worden nog eens bekeken.
Met een extra hulpstuk kan dit werk ook in een keer gedraaid worden inplaats van drie keer.
Zou ik meerdere van deze lange conussen of vergelijkbaar werk hebben zou ik een hulpstuk maken.
Weer iemand blij.
Veel modelbouwplezier,
Willum
Conus draaien tussen de centers.
Hier gedaan met beweging van de support,
niet met verplaatsing losse kop.
Deze smeedstaak is in drie delen afgedraaid.
© foto w.p. 5-2021
Bovenste 15,5x 23,5 mm de nieuwe
Onderen 17,5x25,4 mm
Door de zeskant heb je een staak met een mooi handvat.
In de neus zit een tegencenter geboord dus het geheel zou ook in een houder kunnen.
Weer een waardevol stuk gereedschap gemaakt.
Het staal is dan ook van een super kwaliteit voor dit doel.
Ik heb de aangereikte voorbeelden hoe zo'n soort draaiwerk gedaan kan worden nog eens bekeken.
Met een extra hulpstuk kan dit werk ook in een keer gedraaid worden inplaats van drie keer.
Zou ik meerdere van deze lange conussen of vergelijkbaar werk hebben zou ik een hulpstuk maken.
Weer iemand blij.
Veel modelbouwplezier,
Willum
Draad snijden
Er zat een verkeerde schroefdraad op het uiteinde van 10 gasdrukveren.
M5 inplaats van M6.
Schone nieuwe bekken in de drieklauw gezet en het klusje geklaard.
© foto w.p. 5-2021
Het zwarte plakband zegt tot hoever de draad moet komen.
Schoonmaken en ontvetten, klaar.
Het verchroomde staal van de zuigerstang was minder hard dan verwacht.
Dus dat viel weer echt mee.
Weer iemand blij.
Veel modelbouwplezier,
Willum

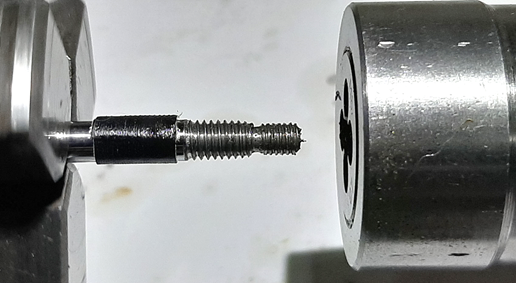

Er zat een verkeerde schroefdraad op het uiteinde van 10 gasdrukveren.
M5 inplaats van M6.
Schone nieuwe bekken in de drieklauw gezet en het klusje geklaard.
© foto w.p. 5-2021
Het zwarte plakband zegt tot hoever de draad moet komen.
Schoonmaken en ontvetten, klaar.
Het verchroomde staal van de zuigerstang was minder hard dan verwacht.
Dus dat viel weer echt mee.
Weer iemand blij.
Veel modelbouwplezier,
Willum
Gasdrukveer
Ik ben blij dat het redelijk makkelijk ging.
De uitslag van de gasdrukveer is verstelbaar in het werk.
7mm is de veer korter geworden.
Moet kunnen.
Foto laat alles zien.
Snijsnelheid 70 tpm met flink wat dikke snijolie.
Na iedere schroefdraad snijplaat schoonmaken.
Het stukje m5 kan er nu vanaf.
© foto w.p. 5-2021
Veel modelbouwplezier,
Willum
Ik ben blij dat het redelijk makkelijk ging.
De uitslag van de gasdrukveer is verstelbaar in het werk.
7mm is de veer korter geworden.
Moet kunnen.
Foto laat alles zien.
Snijsnelheid 70 tpm met flink wat dikke snijolie.
Na iedere schroefdraad snijplaat schoonmaken.
Het stukje m5 kan er nu vanaf.
© foto w.p. 5-2021
Veel modelbouwplezier,
Willum
Buis uithaler
Dit als antwoord op een vraag van een forumlid,
Het uithalen van de passing uit buismetaal kan op veel manieren.
Zagen en vijlen, gatenzaag, freesmachine, draaibank met frees of gatenzaag etc.

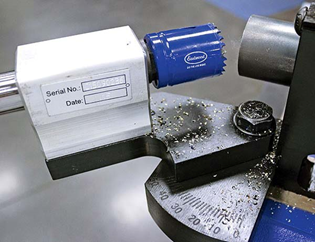

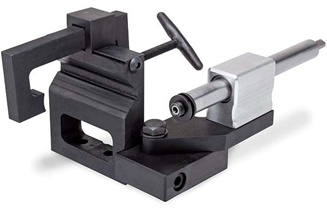

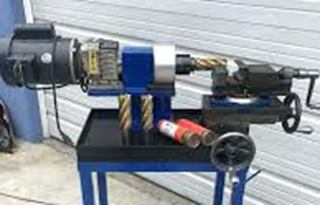

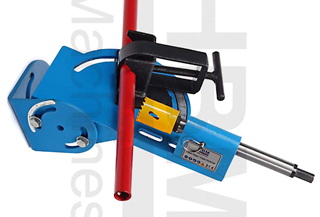

De hulpmiddelen op de foto’s zijn in zeer veel varianten te koop.
© foto w.p. 5-2021
© foto w.p. 5-2021 © foto w.p. 5-2021
Zelf maken is misschien ook een optie.
De stabiliteit van het hulpmiddel moet perfect zijn.
De uithaling moet dan ook exact aan de maat zijn.
Het voorbeeld op de foto is met een gatenzaag gemaakt.
Alle mogelijke hoeken kunnen gemaakt worden van 0 tot 45 graden.
Vierkant tegen rond kan natuurlijk ook.
Hier zijn de voorbeelden hol, massief kan natuurlijk ook.
Etc. etc...
Passen de werkstukdelen mooi in elkaar,
dan er dat al een sterke constructie.
Kun je dan kiezen voor bijvoorbeeld messing-hardsolderen of lassen.
Veel modelbouwplezier,
Willum

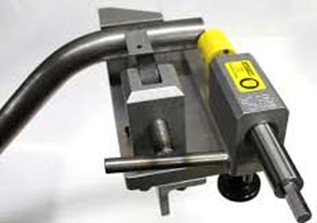

Dit als antwoord op een vraag van een forumlid,
Het uithalen van de passing uit buismetaal kan op veel manieren.
Zagen en vijlen, gatenzaag, freesmachine, draaibank met frees of gatenzaag etc.
De hulpmiddelen op de foto’s zijn in zeer veel varianten te koop.
© foto w.p. 5-2021
© foto w.p. 5-2021 © foto w.p. 5-2021
Zelf maken is misschien ook een optie.
De stabiliteit van het hulpmiddel moet perfect zijn.
De uithaling moet dan ook exact aan de maat zijn.
Het voorbeeld op de foto is met een gatenzaag gemaakt.
Alle mogelijke hoeken kunnen gemaakt worden van 0 tot 45 graden.
Vierkant tegen rond kan natuurlijk ook.
Hier zijn de voorbeelden hol, massief kan natuurlijk ook.
Etc. etc...
Passen de werkstukdelen mooi in elkaar,
dan er dat al een sterke constructie.
Kun je dan kiezen voor bijvoorbeeld messing-hardsolderen of lassen.
Veel modelbouwplezier,
Willum
Stoompomp
In Memoriam
Mooie opstelling van de vele mogelijkheden.
Vroeger heb ik tijdens constructie tekenen geleerd, dat indien twee pijpen haaks op elkaar staan, dat de punten van contact op de diameter van de beide pijpen gelijk is.
Voor een haakse aansluiting dien je in de doorlopende pijp een V-opening van 90° te maken en de de haakse aansluiting met een hoek van 90°.
Nu is er ook het optimale oppervlak van de pijpwanddikte voor het solderen.
Alleen een zaag en vijl zijn voldoende.
Groet, Henk.
Vroeger heb ik tijdens constructie tekenen geleerd, dat indien twee pijpen haaks op elkaar staan, dat de punten van contact op de diameter van de beide pijpen gelijk is.
Voor een haakse aansluiting dien je in de doorlopende pijp een V-opening van 90° te maken en de de haakse aansluiting met een hoek van 90°.
Nu is er ook het optimale oppervlak van de pijpwanddikte voor het solderen.
Alleen een zaag en vijl zijn voldoende.
Groet, Henk.
Brander boortjes
© foto w.p. 6-2021

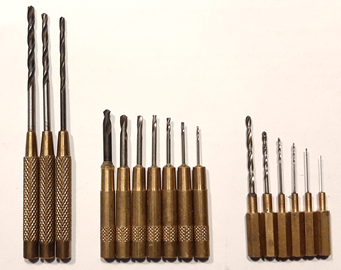

Ik ken deze handboortjes als branderboortje.
Boortjes om het kopje van een gas-zuurstofbrander op te schonen.
Of ze echt alleen hiervoor bedoeld zijn weet ik niet.
Dan zijn er ook nog de zogenaamde branderboortjes die een rager zijn.
Veel modelbouwplezier,
Willum
© foto w.p. 6-2021
Ik ken deze handboortjes als branderboortje.
Boortjes om het kopje van een gas-zuurstofbrander op te schonen.
Of ze echt alleen hiervoor bedoeld zijn weet ik niet.
Dan zijn er ook nog de zogenaamde branderboortjes die een rager zijn.
Veel modelbouwplezier,
Willum
Elektromotor
Ik was vandaag in Boxmeer en in Rijkevoort.
In Rijkevoort bezocht ik Spierings.
Spierings heeft een behoorlijk grote partijhandel.

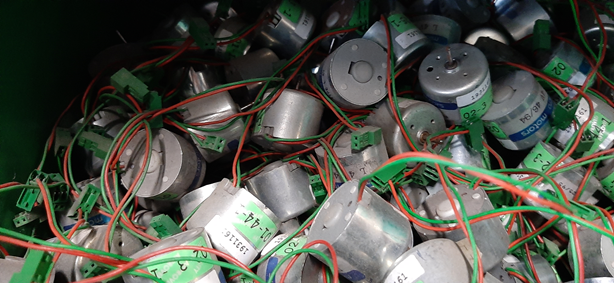

Nog steeds had hij die kleine beresterke motortjes.
© foto w.p. 6-2021
Ooit had ik er een stuk of tien gekocht. Goed bevallen.
Bovenste twee foto's zijn snellopers, onderste twee foto's met flinke vertraging.
Veel modelbouwplezier,
Willum

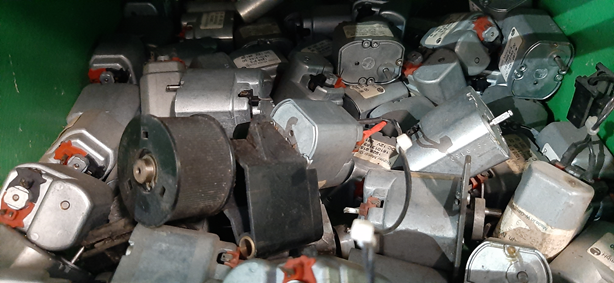

Ik was vandaag in Boxmeer en in Rijkevoort.
In Rijkevoort bezocht ik Spierings.
Spierings heeft een behoorlijk grote partijhandel.
Nog steeds had hij die kleine beresterke motortjes.
© foto w.p. 6-2021
Ooit had ik er een stuk of tien gekocht. Goed bevallen.
Bovenste twee foto's zijn snellopers, onderste twee foto's met flinke vertraging.
Veel modelbouwplezier,
Willum
Profielbeitel

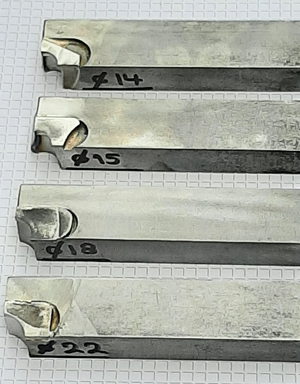

Deze week nog wat tijd over en enkele profielbeitels gemaakt.
Ik hoefde er eigenlijk maar een te maken met een radius van 9mm.
Deze 9mm beitel is voor Ivo.
Hij heeft met regelmaat ronde messing neuzen op te frissen/nadraaien.
© foto w.p. 6-2021
De schacht is koudgetrokken constructiestaal, het snijdeel is van hss-co.
Bijde stalen zijn met zilver hardgesoldeerd.
Net weer iets sneller dan een radiussnijder.
Veel modelbouwplezier,
Willum
Deze week nog wat tijd over en enkele profielbeitels gemaakt.
Ik hoefde er eigenlijk maar een te maken met een radius van 9mm.
Deze 9mm beitel is voor Ivo.
Hij heeft met regelmaat ronde messing neuzen op te frissen/nadraaien.
© foto w.p. 6-2021
De schacht is koudgetrokken constructiestaal, het snijdeel is van hss-co.
Bijde stalen zijn met zilver hardgesoldeerd.
Net weer iets sneller dan een radiussnijder.
Veel modelbouwplezier,
Willum
