2 maanden geleden ben ik voor het eerst gaan lezen over multicopters. Nu 2 maanden later heb ik gestart met de daadwerkelijk montage van de verschillende onderdelen.
Ik heb volgende onderdelen aangeschaft (of raad dit naar aanleiding van eerste ervaringen aan):
COMPLEET FRAME INCLUSIEF STROOMREGLAARS EN MOTOREN
2 x DJI450 frame of iedere andere namaak variant van het DJI F450 flameweel (1 frame voor reserve onderdelen)(let wel op: frames verschillen per merk toch wel wat (bv schroefmaat HK = M3 en rctimer = M2,5)...schaf daarom een exact hetzelfde reserve frame aan). Ik weet niet waarom maar de armen van het Hobbyking frame braken alle 4 afzonderlijk wel erg makkelijk af, vandaar dat ik het DJI 450 frame aanraad!!!
5 x NTM 28/26a 1200 kv motoren (1 x reserve)
5 x accessoireset NTM motoren (1 x reserve)
4 x simon k geflashte 20 A esc van RC Timer
2 x setje 3.5 mm gold connectoren female (je hebt alleen 12 stuks vrouwtjes nodig)

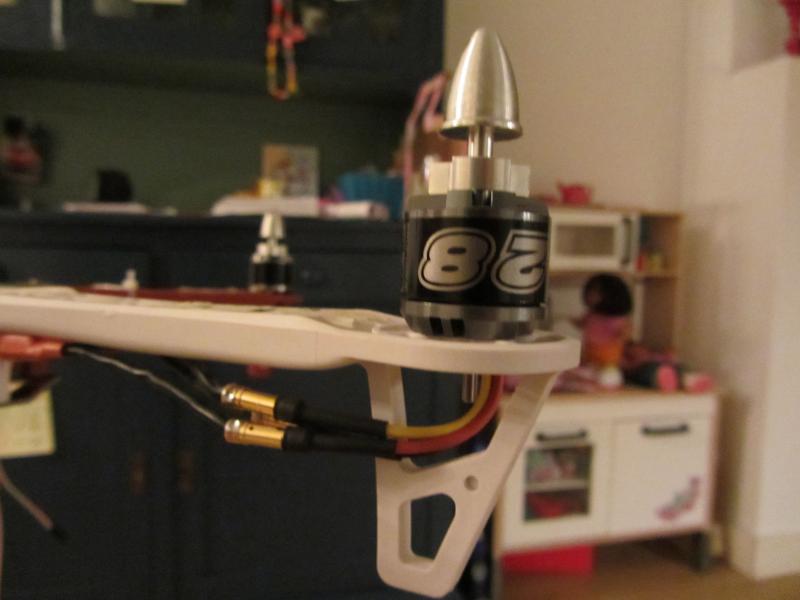

1 x krimpkous zwart 4 mm (om de 12 connectoren motor-esc te isoleren)

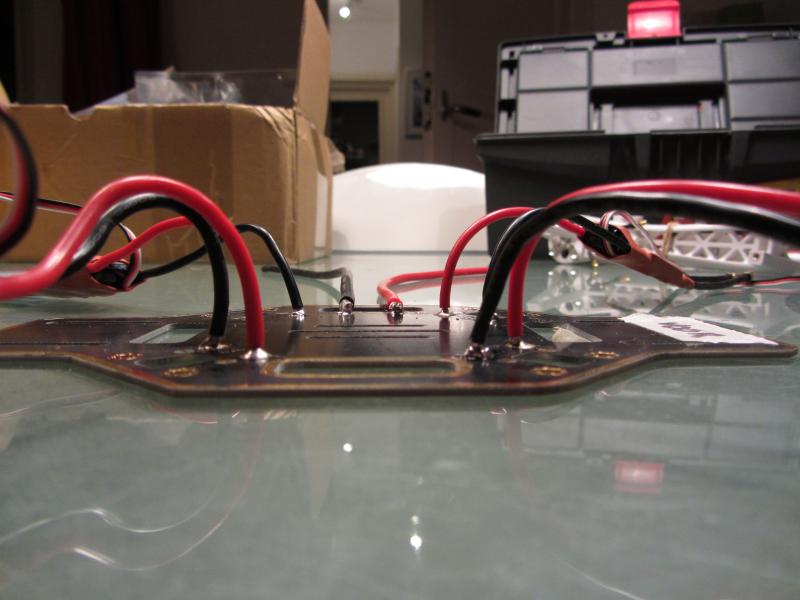

1 X 1 m 12 AWG stroomkabel rood (je hebt eigenlijk maar 20 cm nodig)
1 x 1 m 12 AWG stroomkabel zwart (je hebt eigenlijk maar 20 cm nodig)
1 x verbindingsplug lipo - quad. Aangezien je vaak nog niet welke plug er aan je lipo zit adviseer ik je om volgende 2 varianten aan te schaffen: XT60 connector en 4mm bullet connector
IK heb een derde dekje gemaakt ter bescherming van de FC. Tevens bevestig er ik de lipo op. Je kunt hiervoor deze spacer en schroeven gebruiken.
Voor deze set betaal je ca. €110 Je kunt natuurlijk ook een complete set van DJI kopen deze kost ca. €165. Ik denk dat de losse onderdelen die ik heb genomen net wat beter zijn dan de DJI set....al is er in mijn ogen is er namelijk ook helemaal niks mis met de DJI set.
DE FLIGHTCONTROLLER (FC)
1 x kk2.0 flight controller
1 x flash module kk2.0
1 x foamtape voor bevestiging kk2.0 op frame
Voor deze 3 zaken samen betaal je ca. €21,50.
Ik heb de kk2.0 puur om budget redenen gekocht. Eerlijk gezegd heb ik geen idee hoe het allemaal precies werkt. Ik heb me laten vertellen dat ik me ook geen buil aan kan vallen van dee flightcontroller.
Andere "budget" flightcontrollers zijn : openpilot ca. €100 en multiwii ca.€? (Gewoon erg goed alleen moet je er wel rekening meer houden dat je zelf veel moet instellen, testen, instellen, testen , instellen etc. Na goed instellen zijn deze net zo goed als de NAZA van DJI)
Heel veel mensen gebruiken de plug and play flightcontroller NAZA van DJI €220. Gewoon goed..hangt alleen wel een prijskaartje aan.
Doordat ik momenteel geen GPS gebruik ga ik er in dit topic ook niet op in.
ZENDER EN ONTVANGER
1 x turnigy 9X zender en ontvanger
1 x backlight voor de zender
1 x 1500 mah accu voor de zender
1 x setje 10 cm servo kabeltjes
1 x 9x Solderless Programmer Board van Smartiparts (nog aan te schaffen)
Voor deze 5 zaken samen betaal je ca. €80
Naar het schijnt heeft de turnigy 9x zender een uitstekende prijs-kwaiteit verhouding. Dit wordt mede ingegeven door het feit dat de zender " software matig" goed om te bouwen is naar een heel complete zender.
Ombouw
De zender is op 2 manieren om te bouwen: zelf solderen of een extra soldeerloos component in de zender plaatsen.
Het solderen is voor een beginnende soldeerder in mijn ogen erg lastig. Ik ga er niet aan beginnen en kies daarom voor het " smartieparts" (naam van de webwinkel). Dit bordje kost ca. 35 USD.
ACCU EN LADER
2 x Turnigy nano-tech 3300mah 3S 35~70C Lipo Pack (NL Warehouse)
1 x Imax B6 lader (Hobbyking NL warehouse)
1 x 60 w voeding voor de lader (hobbyking NK warehouse)
Voor deze 4 zaken samen betaal je ca. €80
OVERIGE ZAKEN
1 x goede kleine kruiskop schroevendraaier voor het openmaken van de zender
1 x goed inbus schroevendraaier M2 voor het assembleren van het frame
1 x loctite
1 x soldeerboutje met tin en soldeerpasta
Ik heb al mijn Hobbyking spullen laten verzenden middels "International (Registered) Air Mail" (goedkoopste manier). Ik had geen haast maar reken met 3 a 4 weken voor je je spulletjes in huis hebt.
TOTALE KOSTEN
direct kosten: ca. €250
verzendkosten (€40), BTW (€50) en inklaringskosten (€12,50): ca. €100
TOTAAL: €350
BIJZONDERHEDEN

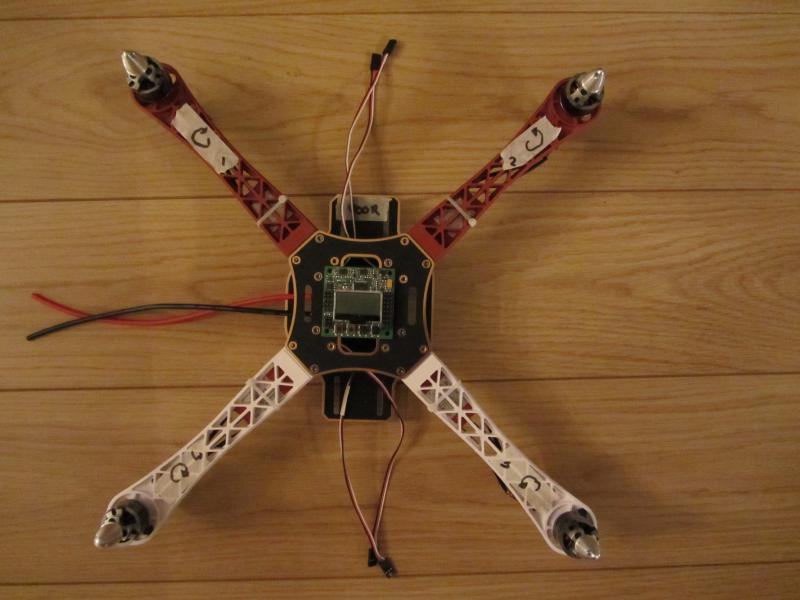

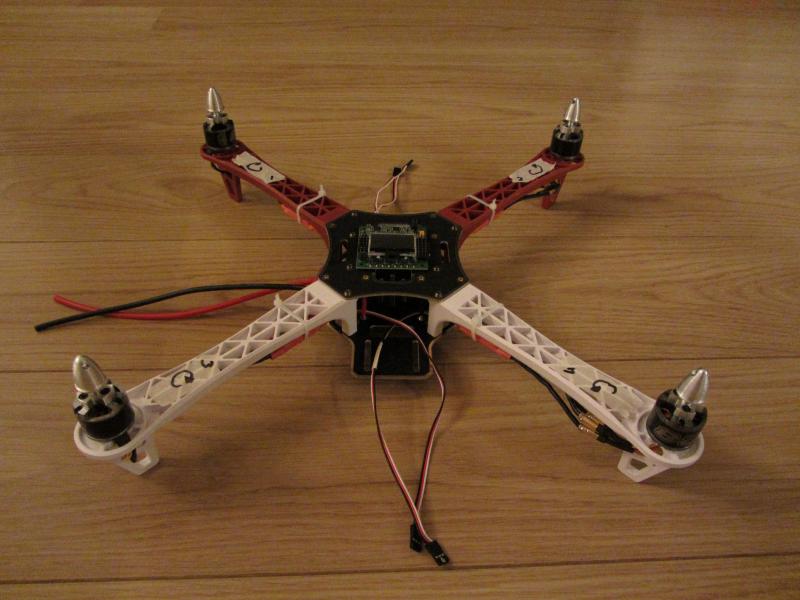

Ik maak een derde dek op de quad. Hiervoor heb ik de RC timer 450 kloon zonder PCB gekocht. In dit frame zit in het midden een gat waardoor ik het scherm van de K2.0 kan aflezen en bedienen....althans dat is het idee.

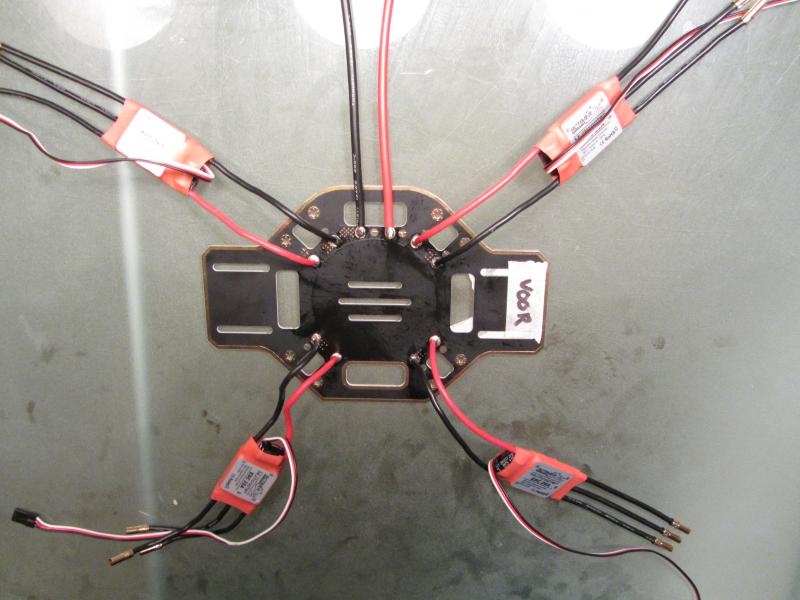

dek 1: aansluiting esc en ontvanger
dek 2: flightcontroller kk2.0
dek 3: lipo
rest van het verslag volgt
Ik heb volgende onderdelen aangeschaft (of raad dit naar aanleiding van eerste ervaringen aan):
COMPLEET FRAME INCLUSIEF STROOMREGLAARS EN MOTOREN
2 x DJI450 frame of iedere andere namaak variant van het DJI F450 flameweel (1 frame voor reserve onderdelen)(let wel op: frames verschillen per merk toch wel wat (bv schroefmaat HK = M3 en rctimer = M2,5)...schaf daarom een exact hetzelfde reserve frame aan). Ik weet niet waarom maar de armen van het Hobbyking frame braken alle 4 afzonderlijk wel erg makkelijk af, vandaar dat ik het DJI 450 frame aanraad!!!
5 x NTM 28/26a 1200 kv motoren (1 x reserve)
5 x accessoireset NTM motoren (1 x reserve)
4 x simon k geflashte 20 A esc van RC Timer
2 x setje 3.5 mm gold connectoren female (je hebt alleen 12 stuks vrouwtjes nodig)
1 x krimpkous zwart 4 mm (om de 12 connectoren motor-esc te isoleren)
1 X 1 m 12 AWG stroomkabel rood (je hebt eigenlijk maar 20 cm nodig)
1 x 1 m 12 AWG stroomkabel zwart (je hebt eigenlijk maar 20 cm nodig)
1 x verbindingsplug lipo - quad. Aangezien je vaak nog niet welke plug er aan je lipo zit adviseer ik je om volgende 2 varianten aan te schaffen: XT60 connector en 4mm bullet connector
IK heb een derde dekje gemaakt ter bescherming van de FC. Tevens bevestig er ik de lipo op. Je kunt hiervoor deze spacer en schroeven gebruiken.
Voor deze set betaal je ca. €110 Je kunt natuurlijk ook een complete set van DJI kopen deze kost ca. €165. Ik denk dat de losse onderdelen die ik heb genomen net wat beter zijn dan de DJI set....al is er in mijn ogen is er namelijk ook helemaal niks mis met de DJI set.
DE FLIGHTCONTROLLER (FC)
1 x kk2.0 flight controller
1 x flash module kk2.0
1 x foamtape voor bevestiging kk2.0 op frame
Voor deze 3 zaken samen betaal je ca. €21,50.
Ik heb de kk2.0 puur om budget redenen gekocht. Eerlijk gezegd heb ik geen idee hoe het allemaal precies werkt. Ik heb me laten vertellen dat ik me ook geen buil aan kan vallen van dee flightcontroller.
Andere "budget" flightcontrollers zijn : openpilot ca. €100 en multiwii ca.€? (Gewoon erg goed alleen moet je er wel rekening meer houden dat je zelf veel moet instellen, testen, instellen, testen , instellen etc. Na goed instellen zijn deze net zo goed als de NAZA van DJI)
Heel veel mensen gebruiken de plug and play flightcontroller NAZA van DJI €220. Gewoon goed..hangt alleen wel een prijskaartje aan.
Doordat ik momenteel geen GPS gebruik ga ik er in dit topic ook niet op in.
ZENDER EN ONTVANGER
1 x turnigy 9X zender en ontvanger
1 x backlight voor de zender
1 x 1500 mah accu voor de zender
1 x setje 10 cm servo kabeltjes
1 x 9x Solderless Programmer Board van Smartiparts (nog aan te schaffen)
Voor deze 5 zaken samen betaal je ca. €80
Naar het schijnt heeft de turnigy 9x zender een uitstekende prijs-kwaiteit verhouding. Dit wordt mede ingegeven door het feit dat de zender " software matig" goed om te bouwen is naar een heel complete zender.
Ombouw
De zender is op 2 manieren om te bouwen: zelf solderen of een extra soldeerloos component in de zender plaatsen.
Het solderen is voor een beginnende soldeerder in mijn ogen erg lastig. Ik ga er niet aan beginnen en kies daarom voor het " smartieparts" (naam van de webwinkel). Dit bordje kost ca. 35 USD.
ACCU EN LADER
2 x Turnigy nano-tech 3300mah 3S 35~70C Lipo Pack (NL Warehouse)
1 x Imax B6 lader (Hobbyking NL warehouse)
1 x 60 w voeding voor de lader (hobbyking NK warehouse)
Voor deze 4 zaken samen betaal je ca. €80
OVERIGE ZAKEN
1 x goede kleine kruiskop schroevendraaier voor het openmaken van de zender
1 x goed inbus schroevendraaier M2 voor het assembleren van het frame
1 x loctite
1 x soldeerboutje met tin en soldeerpasta
Ik heb al mijn Hobbyking spullen laten verzenden middels "International (Registered) Air Mail" (goedkoopste manier). Ik had geen haast maar reken met 3 a 4 weken voor je je spulletjes in huis hebt.
TOTALE KOSTEN
direct kosten: ca. €250
verzendkosten (€40), BTW (€50) en inklaringskosten (€12,50): ca. €100
TOTAAL: €350
BIJZONDERHEDEN
Ik maak een derde dek op de quad. Hiervoor heb ik de RC timer 450 kloon zonder PCB gekocht. In dit frame zit in het midden een gat waardoor ik het scherm van de K2.0 kan aflezen en bedienen....althans dat is het idee.
dek 1: aansluiting esc en ontvanger
dek 2: flightcontroller kk2.0
dek 3: lipo
rest van het verslag volgt
Laatst bewerkt:
en natuurlijk jullie ook..
