Marco's Bouwverslag van Kolderstok's Batavia

@Roy v d
Dank voor je reactie! Ik ben ook heel benieuwd naar jouw verslag!
Ik heb helaas geen antwoord op je vraag. Bij de "7 Provinciën" is de spiegel wel blauw en misschien dat het bij de "Batavia" ook wel zo was. Wellicht was ie toch zwart en hadden ze hem ooit misschien wel blauw geverfd als ie niet op zijn 1e reis al gezonken was :D
Ik hou het op zwart, omdat het zo in de handleiding staat en de "Batavia" in Lelystad ook een zwarte spiegel heeft. Misschien dat zwart soms ook wel een beetje blauwig kan lijken door de gebruikte pigmenten? Ik heb geen idee.

Hoi leensen. Graag gedaan en ik heb voor me zelf nu gekozen voor dark prussian blues gemengd met een beetje zwart . Allebij verf van vallejo. Zodat er toch nog een klein beetje een blauwe gloed er door heen komt. en ik ga geen groot verslag bij houden hoor ha ha maar ik zal wel foto's blijven plaatsen als weer een deel af is. Zodat er kenners kunnen mee kijken of het nog goed gaat. En of ik aanpassingen moet gaan doen ;) het blijft een vak apart dat modelbouw ha ha

Week 28/29

Spantjes aanbrengen aan de binnenkant van de fortuining.


Daarna verder met de relingen van het galjoen. Hiervoor had ik nog precies 4 noten plankjes liggen van 4x1,5, dus het buigen moest heel voorzichtig. De bocht is daarna nog voorzien van een 3e plankje zodat, want het dikste deel zou ongeveer 4x4 moeten zijn.


Daarna was het een beetje passen en meten, fortuining aanpassen zodat e.e.a. een beetje mooi aansluit.
De reling valt niet overal even perfect in de uitsparingen van de spangen, maar ik ben uiteindelijk super tevreden met hoe het past.


Daar waar de reling aansluit op de fortuining zat eerst nog een spant, maar die heb ik dus weggehaald. Niemand die straks dat spantje gaat missen en volgens mij zijn het aantal spantjes toch al niet hetzelfde als de Batavia in Lelystad :D


De ornamenten voor op de reling zijn ook klaar.


Geen idee waarom ze deze een "gemak" noemen, want ik kan met niet voorstellen dat je op dat galjoen echt op je gemak zit te bouten :rofl:


De relingen zijn in de beits gezet en op de plek gelijmd.
Ook de toiletten zijn geverfd en geplaatst. De afvoer loopt zelfs keurig door door het galjoen :)
En ook de binnenkant van fortuining is geverfd.
De relingen zijn in het echt aan de gehele bovenzijde zwart. Ik heb er voor gekozen om dat niet te doen. Alleen aan het begin zit er aan de binnenkant nog een extra laagje die zwart is. De rest van de reling blijft gewoon gebeitst..

Netjes gedaan weer. wat betreft het gemak, er is een dagboek van een of andere freule die aan het Franse hof in Versailles vertoefde. Daarin staat dat er gewoon daar waar je moest (desnoods in de gangen) gepoept werd. er waren dienstbodes die dat dan opruimden.

Dus je behoefte doen was in die tijden een heel wat openbaardere aangelegenheid dan wij er van hebben gemaakt tegenwoordig.

Week 30

Verder met de fortuiningen.
Eerst de beide planken van de reling een beetje in vorm buigen. Daarna van het gele randje voorzien welke vervolgens is afgeplakt zodat de boven- en onderkant zwart gemaakt konden worden.
Ik liep hier wel een beetje vast met de handleiding. De staanders aan de binnenkant van de fortuining zijn 2x3, maar de reling en staanders van de reling zou 1x4 moeten zijn. Dat komt niet logisch over, want eigenlijk zou die staander gewoon door moeten lopen tot aan de bovenste plank van de reling, dus die zou naar boven toe hooguit smaller kunnen worden, niet breder.
De onderste plank (hieronder op de foto) kan geen 4mm breed kunnen zijn. De staander is al 3mm dik. De beplanking die er tegenaan zit 1mm. Beide staan iets onder een hoek, dus alleen daarom al moet de plank breder zijn. Ben de plank moet ook heel iets oversteken. Dus die 1e plank heb ik 1,5x6 voor gebruikt.


Toen moesten al die kleine stukje van de staanders worden gezaagd. Daarvoor heb ik maar even een simpel zaagmalletje gemaakt :)


Daarna kon de bovenste reling er op en zitten de 2 ornamentjes ook op de plek.
Helaas zie ik op de foto weer wat onregelmatigheden in het verfwerk van die staandertjes, dus dat gaan we nog even bijwerken :)

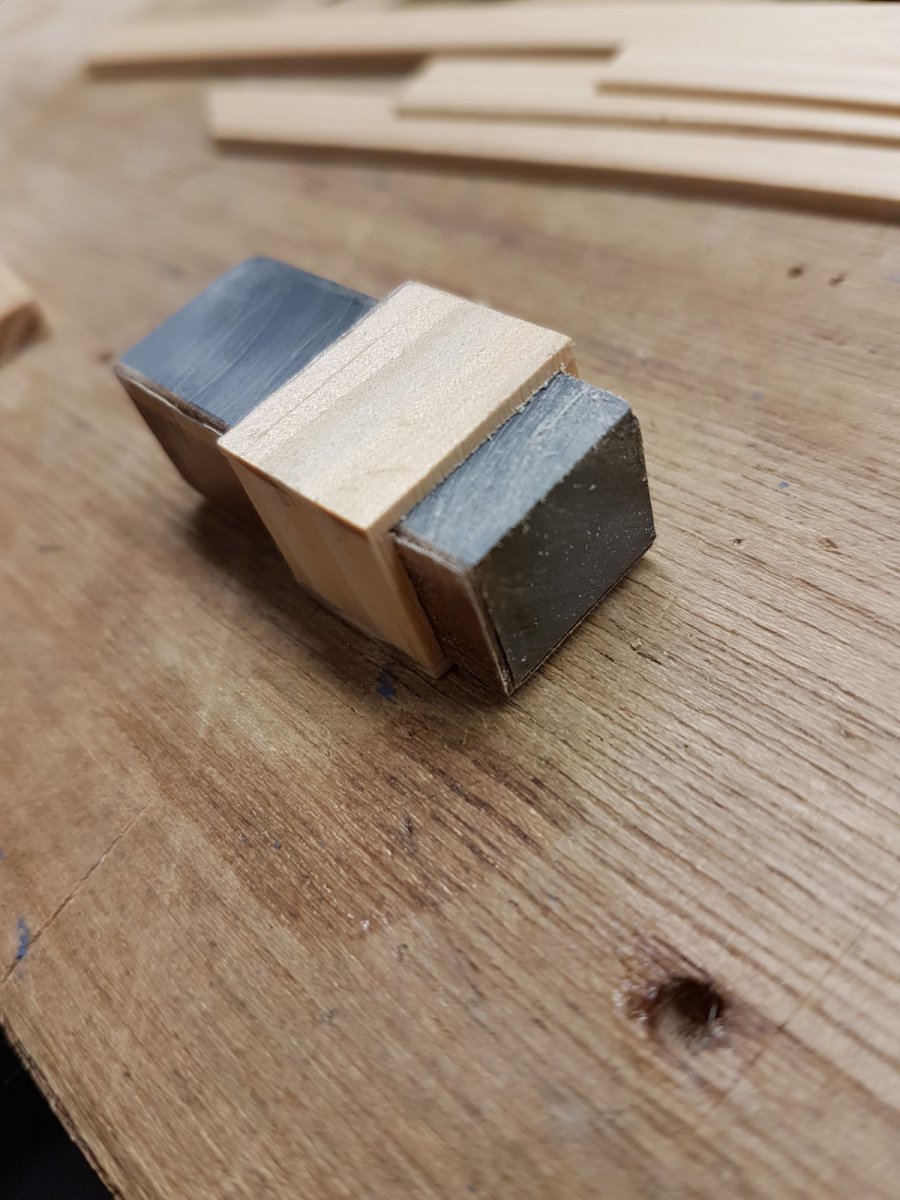

Heb je geen stukje PP of PVC of zo? Als je dat op maat maakt kun je alle staanders daar tegen aan lijmen, dan heb je gelijke onderlinge afstand en loodrecht (als je de kant van je stukje de juiste hoek geeft..
Ik gebruik dat spul regelmatig als ik de zelfde afstanden moet lijmen. Hier voor de sponningen van de geschutpoorten bv.
20170217_134045 (Custom).jpg

Ik doe het meeste gewoon uit de losse hand en op gevoel.
Ben bang dat als ik die kleine stukjes allemaal exact op dezelfde afstand uit elkaar heb zitten, ze optisch niet meer in lijn lopen met de staanders eronder. Maar ik ga deze tip zeker overweging bij de fortuining aan de achterzijde.

Overigens heb ik net besloten dat die bovenste reling er weer af gaat en wordt vervangen voor een plank die net zo dik en breed is als de plank eronder.

Week 31/32

Voorlopig even de laatste update, want de vakantie komt in zicht :)

Zoals in een eerder bericht aangegeven heb ik de bovenste reling verwijderd en vervangen voor een bredere (en iets dikkere) plank. Nu was er ook ruimte om aan de binnenzijde onder de reling nog een randje aan te brengen. Aan de buitenzijde steekt de reling nog steeds een stukje over en zijn beide planken ook even dik (zoals het volgens mij ook bedoeld is).
Dit staat een stuk beter, hoewel ik nog steeds niet tevreden ben over de staanders. Ze zijn uit één stuk, maar optisch oogt dat helaas niet zo, alleen heb ik de foto een beetje tactische genomen zodat je dat niet ziet :D
Mocht ik het achter wel netter krijgen, dan overweg ik misschien toch om de boel weer te slopen en doen we het nog een keer, maar dat zien we later wel. Voorlopig blijft het zo.


De deurtjes van de gallerijen hebben scharnieren gekregen en de fortuining heeft er weer een paar planken bij.


Nu eerst verder met de afwerking rondom het halfdek en dat dat begint met het kopschot.
Eerst de deurkozijnen op zijn plek gezet. Daar het raamkozijn gemaakt. Heerlijk priegelwerk om van die dunne latjes te snijden :hammer:
De eerste planken zitten er nu op. Misschien dat ik dit kopschotje nog even afmaak vóór de vakantie, maar dat komt dan in de eerste update na mijn vakantie wel.

Er valt straks een heleboel zichtwerk weg achter de tuigage - hou daar rekening mee voordat je besluit overnieuw te beginnen... :-)

Dankje @*Hans* , dat is misschien inderdaad wel goed om in mijn achterhoofd te houden :)
En waarschijnlijk ben ik zelf ook de enige die het ziet of opvalt...

Leensen zei:
maar optisch oogt dat helaas niet zo, alleen heb ik de foto een beetje tactische genomen zodat je dat niet ziet :D
Mocht ik het achter wel netter krijgen, dan overweg ik misschien toch om de boel weer te slopen en doen we het nog een keer
Klik om te vergroten...
Ik zie geen gekke dingen Marco, en het is zoals *Hans* schrijft, na de tuigage zal het niet meer opvallen...……..;);)
Overigens dat is met heel veel dingen zo, op het moment van het maken ben je daar wel zo op gefixeerd en later is het haast niet meer terug te vinden...…….

Maar wat je hier laat zien ziet er allemaal best netjes uit hoor :thumbsup::thumbsup::thumbsup:
