Maffei Tramlocomotief NCS 7 - 8

Een veiligheidsventiel met een dop eroverheen....hmmmmmm......maar misschien blaast 'ie 'm er meteen af :)
Anders een paar sleuven frezen achter de o-ring langs (of aan de binnenkant van de uitsparing in de dom), dan kan de stoom tenminste ontsnappen als de dom iets gelicht is.

Groet,
Max.

max z zei:
Een veiligheidsventiel met een dop eroverheen
Klik om te vergroten...
Komt aan de bovenzijde een gat in zodat als hij afblaast de ruimte heeft.
Hoort uiteraard niet maar voor de veiligheid.
Ik zat eraan te denken om er twee te maken, één voor als hij moet rijden (komt waarschijnlijk weinig voor) en één voor in de vitrine.
Kump goed...
Groet, Ruud.

Laatst bewerkt:

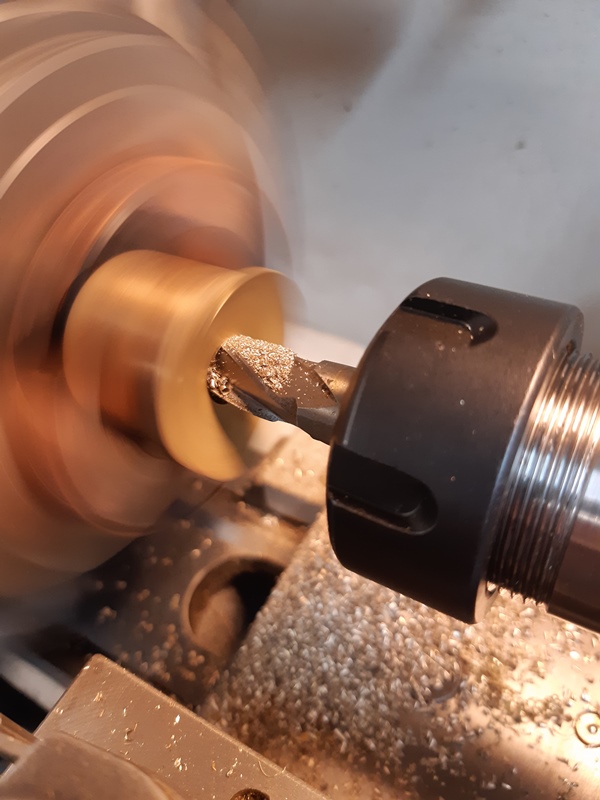

Omdat het gisteren zo lekker ging, vandaag ook maar even de zanddome gemaakt.
20220605_115102 small.jpg

Wat een verslavend leuke hobby hebben we toch.
Fijn weekend en de groetjes,

Ruud.

Ketel fronten maken voor de Maffei.
De mal had ik al enige maanden geleden gemaakt.
Vanmorgen de 2mm koperen plaat opmaat geknipt en warm stoken die handel.
Het was voor mij de eerste keer dat ik de fronten op deze manier gemaakt heb.
De 4 tons pers kwam weer goed uit voor dit klusje, ik heb in het verleden met een soortgelijk klusje al eens de bek van mijn bankschroef afgebroken.
20220909_111122 small.jpg
20220909_114553 small.jpg

20220909_114807 small.jpg
20220909_115623 small.jpg

Ben goed tevreden met het resultaat.
De fronten klemmen in de buis maar zitten niet te strak.
Binnenkort ga ik de verdere bewerkingen aan de fronten maken zoals de gaten voor de vlampijp.
Fijn weekend en de groetjes,

Ruud.

De rondellen die ik gezaagd had op de draaibank zijn voor de fronten.
Moet even kijken of ik nog een set passende persstempels heb,
anders maak ik nog een setje 54 mm.

Als ik de rondellen heb verwerkt tot fronten laat ik het font op de stempel zitten.
Dit geheel gaat in de draaibank met een klemmende tegencenter
en de restrand wordt er dan netjes en strak afgedraaid.

Onder het genot van "zachtjes tikt de regen op het garage dak", lekker aan het hobbyen gegaan.
Vandaag de scharniertjes op de deur van de rookkast gemaakt.
Uit een stukje messing de scharniertjes gemaakt, met 1 klinknagel op de positie gemaakt.
En vervolgens met zilversoldeer vast gesoldeerd, daarna de andere klinknagels geboord en gemonteerd.
20220910_110912 small.jpg
20220910_111613 small.jpg

20220910_120745 small.jpg

Nu nadenken over de scharnierstukken op de rookkast.
Fijn weekend en de groetjes,

Ruud.

Vandaag even verder gehobbyd met de ketel fronten.
De gaten gemaakt voor de vlampijp.
De vorige keer bij de Backer & Rueb ging dat niet lekker met het slagmes (ging happen).
Dus nu wat anders geprobeerd.
Ik had nog een set tapse handruimers liggen, dus die maar eens voor de dag gehaald.
Eerst een gat geboord met vingerfrees 12mm.
20220918_103906 small.jpg

Vervolgens in de bankschroef en met de ruimer erdoor.
20220918_104102 small - kopie.jpg
20220918_102922 small.jpg

Dit ging prima.
20220918_105019 small.jpg

En weer een stapje verder.
Fijn weekend en de groetjes,

Ruud.

Ketelfront

Je maakt er wel echt ambachtelijk werk van.

Een stappenboor heb je niet geprobeerd?
In kleine stapjes van een millimeter steeds groter boren.
Maar,
hier kun je mooi mee verder.
Schoonmaken en solderen?

Mooie handruimers,
Zwitsers merk "PB"?
Ben daar zuinig op.

Veel modelbouwplezier,
Willum

Stappen boor heb ik ook wel en toevallig zit daar ook de goede maat tussen.
Maar ik ben een beetje bang dat hij gaat happen in dat koper.
20220918_113246 small.jpg

Maar misschien de volgende keer eens proberen.

Groet, Ruud.

Ketelfront

Onvermurwbaar/onwrikbaar in en opspannen van het werkstuk.
In een (super) stabiele toestand verspanen.

Als je stappenboor net niet de juiste maat heeft,
kun je hem niet gebruiken,
of tot bijna aan de eindmaat.
En dan verder met een ruimer of wat je ter beschikking hebt.

Veel modelbouwplezier,
Willum

Laatst bewerkt:
Op de opspanplaat bevestigen en uitdraaien
is de snelste en nauwkeurigste methode.

Heb je toevallig een foto Dirk?

Veel modelbouwplezier,
Willum

Geen foto van op de opspanplaat , maar wel in de vierklauw. Als de vierklauw groot genoeg is gaat het hier ook prima mee.
Hier zit er hier een aluminium schijf in om de plaat niet te vervormen bij het vast draaien. Die schijf diende trouwens ook om de deksels te vormen met een kunststof hamer. ( dus niet geperst)
Met de binnenbeitel draai ik een stukje mee in die schijf om diep genoeg uit te kunnen uitdraaien.
Voor een bevestiging op de opspanplaat is dat aluminium stuk niet nodig.
Het klemmen gebeurt dan met " kikkerplaatjes" en het stuk is ook omgekeerd . Met de vlakke kant naar de plaat dus.
Wel opletten dat het gat in de spanplaat groot genoeg is , ander een paar onderleggers er mee onder klemmen .
Het kan ook met de ketelplaat zoals op de foto , maar dan moet eerst de rand zuiver gedraaid worden , en ik heb gezien dat Ruud dat niet gedaan heeft ( hoeft ook niet )
In dat geval zijn onderleggers natuurlijk niet nodig.
Duidelijk? Anders maak ik wel een foto met een ketelfront op een opspanplaat geklemd.
Dirk


Hallo Dirk,

Mij geheel duidelijk.
Mijn pers mal is te dik om op deze manier in te klemmen.
Gewoon net als jij een aluminium mal maken die met ketelfront erop in de vierklauw past.
Prima uitleg Dirk, bedankt.

Groet, Ruud.

Op deze manier kun je ook een boormal maken.
Door de mal, en door het front boren of frezen.
Dan heb je de twee fronten netjes gelijk.

Willum
