De mpx stekker die er al aan zit gaat er nooit meer langs volgens mij. 3 kabeltjes passen net. Tenzij het net gaat als ik de servo uit het frame haal.

Ik heb mijn kabels zonder MPX stekker doorgetrokken en daarna ter plekke gesoldeerd.
Je kunt dan volstaan met een dunne spriet (koolstof, glasvezel, bowden kabel) om eerst de "weg te vinden",
daarna tape je de kabelboom eraan en trekt die door.

Met wat beleid krijg je de kabels wel vlak bij de vleugel gesoldeerd. Goed afdekken.

Dat kan, maar dan zou ik de stekker v/d meegeleverde kabelboom af moeten knippen. Niet onmogelijk maar het is niet iets wat hoeft.
Volgende keer ga ik wel de kabelboom gewoon zelf maken en wil ik grotere vleugels met meer ruimte. Pilatus B4 of zo :)

JohanvG zei:
Dat kan, maar dan zou ik de stekker v/d meegeleverde kabelboom af moeten knippen. Niet onmogelijk maar het is niet iets wat hoeft.
Volgende keer ga ik wel de kabelboom gewoon zelf maken en wil ik grotere vleugels met meer ruimte. Pilatus B4 of zo :)
Klik om te vergroten...
Bussen en pennen uit de stekkers halen en met een krimpkousje er op naar de plek brengen, en daarna de stekkers weer monteren.

Is een ingegoten mpx stekker. Maar past in ieder geval. Het is alleen makkelijker werken als ik de kabel later kan doorvoeren. Dan kan ik hem ook niet per ongeluk vast lijmen.

Ik dacht 't voor deze keer makkelijk te doen, maar een volgend toestel maak ik de kabelboom ook gewoon zelf.
Maar er is iets voortgang. 1 flap servo heb ik uitgemeten en alles past. Servoframe aangepast zodat de kabel er net langs wil. De andere kant ook mee begonnen en dat gaat ook passen.
Maar nu bedacht ik mij natuurlijk, volgens mij kan ik veel betere servo frames printen. Dus ga ik daar maar even mee spelen eerst.

Vandaag nog een keer gemeten en gestaard en 't past echt. Heb met 3 gebundelde kabeltjes in de vleugel gemeten en dit gaat lukken. Kabels zal ik beschermen met wat folie er omheen zodat ik ze niet vast plak.

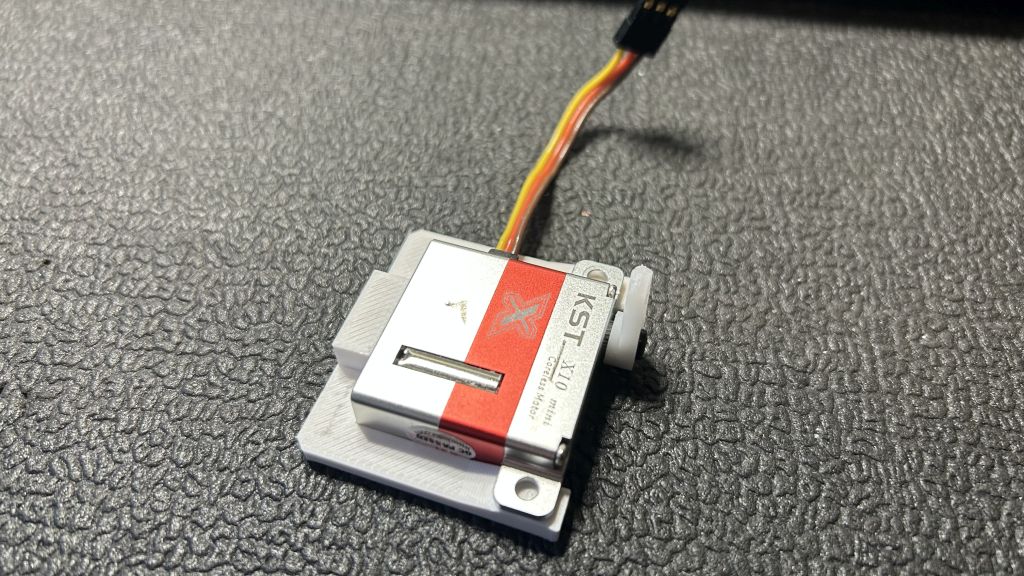

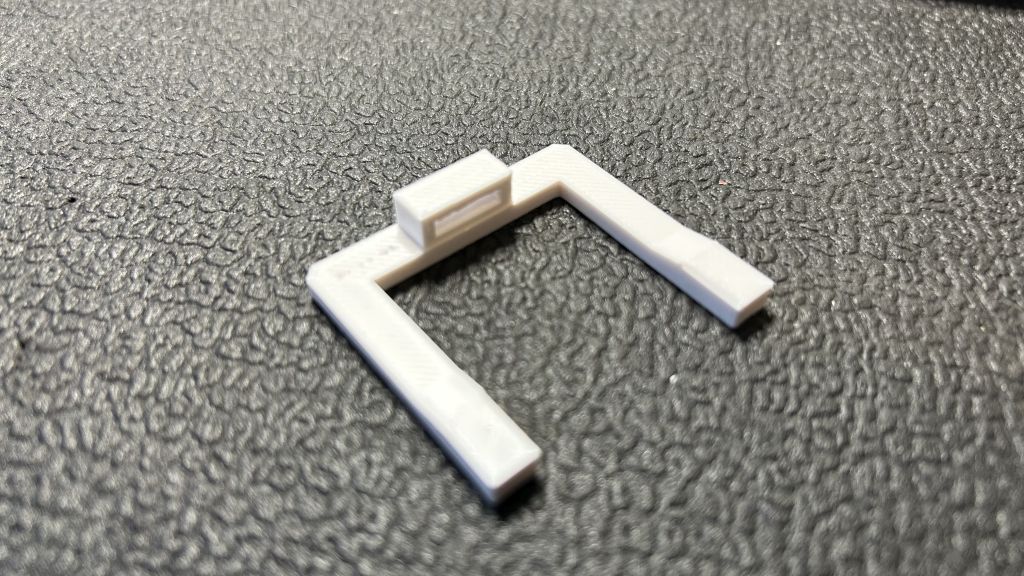

Nieuwe servo frames zijn ook mooi gelukt al zeg ik het zelf. Heb de smaak te pakken.


Deze versie kun je mooi onder de vleugelhuid plakken en dan de servo er in schuiven en dan zit hij toch op 3 punten vast.





Uitgetekend en gemeten. Wel handig zo'n logo op de servo, kun je mooi weer 2 maatstreepjes in 't verlengde van de K en de T zetten. Morgen ga ik ze verlijmen, heb ik nu geen zin meer in.

Voor de aileron servo's heb ik ook al nieuwe frames gemaakt en voor de remkleppen doe ik dat misschien ook nog wel. Gewoon omdat 't kan.

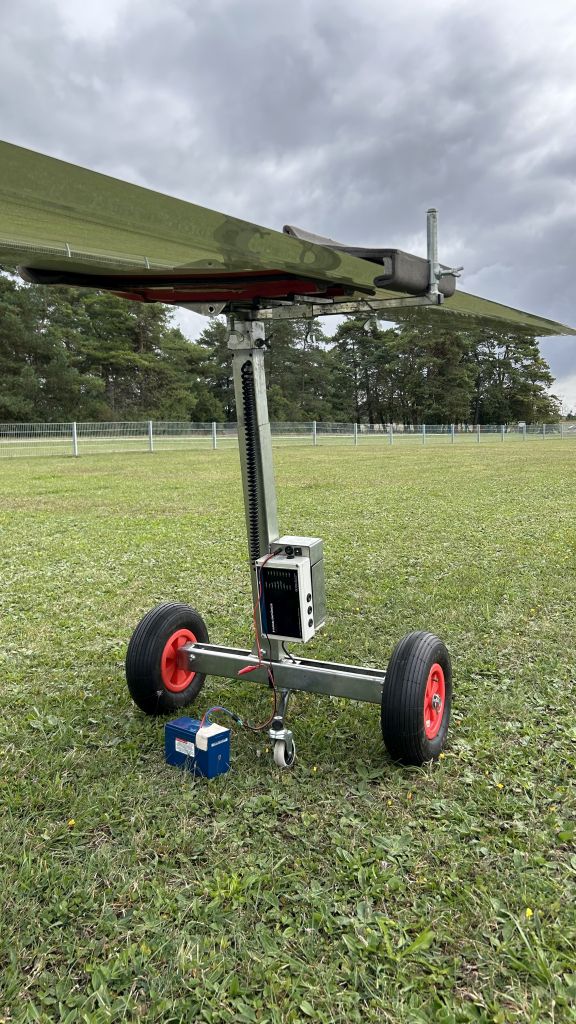

En dan ja, moet misschien ook maar zo'n mooi vleugel liftje gaan maken.

Ik blijf het leuk vinden hoe verschillend mensen zijn.
Als ik zo'n model kreeg zou ik geen rust hebben voor hij het luchtruim gezien had.
Maar jij ben al aan een vleugellift aan het denken, geweldig

Ik wil hem ook zien vliegen. Maar ik weet ook dat de servos in 1 keer goed moeten zitten omdat er nauwelijks ruimte is om iets te herstellen. Vliegen ga ik ook pas weer aan denken als het weer warmer is. M’n handen doen het eerder toch niet goed. En dan blijft er nog de vraag op welk veld. Dus ik doe het lekker rustig aan. Denk wel dat hij dit jaar af is.

Meestal als je 't even van een afstandje bekijkt is het beter. Zo ook nu. Ik heb de binnenste flap servo's nu in de vleugel gelijmd. Althans het frame natuurlijk. Ik heb eerst 1 kant gedaan. Toen de 2 doorgaande kabels over het frame heen getild en toen de andere kant gelijmd. Ging eigenlijk prima. Servo heb ik met wat kapton tape en een beetje zuurvrije vaseline beschermd tegen vastplakken. Nu is het de komende nacht wachten want de 2e kant is met Uhu Endfest gedaan. De 1e kant met 30min Zpoxy.
Nog 8 servo's in de vleugel te gaan :)


Weinig voortgang. Zit nog met de aansturing v/d remkleppen te rommelen. Ben nu 2mm hogere servohouders aan het printen. Dat kan nog net onder het afdek kapje uiteindelijk en dan loopt het stangetje uiteindelijk niet over het schroefje v/d flap servo heen. Althans dat is wat ik nu denk.
Dit is nog het meeste werk om dit netjes werkbaar te krijgen. De andere 3 servo's per vleugel stelt niet zo heel veel voor dat is gewoon rechttoe rechtaan.

Het is (bijna) gelukt. Heb de servo aansturing voor de spoiler eindelijk voor elkaar. Moet alleen nog in de vleugel gelijmd worden. Gaat precies net onder het dekseltje langs. Servohouder is 2mm verhoogd zodat ik over de andere servo wat meer speling heb.
Heb nu 12,5mm uitslag en heb er 12 nodig dus een halve over. daar doe ik 't voor.
Behoorlijk verkeken ook op een servo hevel die niet helemaal haaks stond. Andere gepakt en gelijk 1000x beter. De stang naar de spoiler toe soldeer ik direct in de kwiklink. Dat moet nog wel even zorgvuldig gebeuren natuurlijk. En dan de andere kant nog :)
