Dank. Daar kom ik wel mee verder. Ik zal de spiegel erop monteren en dan kijken hoeveel er uit steekt. Als ik dat over de hele lengte weghaal moet het goedkomen. Het maken van de railing zelf moet wel lukken.
HMS Diana - Caldercraft model
- Topicstarter Eduard Renger
- Startdatum
pietsan
Forum veteraan
Ik begrijp dat je de triplex verschansing nog niet hebt vast gelijmd Eduard. Als je de open railing ook wilt bouwen moet je de spiegel even met tape aan het hek bevestigen en je verschansing aanpassen in hoogte aan de bovenkant van de spiegel voor dat je alles gaat verlijmen en verder beplanken. Als er iets niet duidelijk is dan laat je het maar weten.
pietsan
Forum veteraan
Pas op!! je kunt de spiegel pas monteren na de 2e beplanking! (om de hoogte van je verschansing te bepalen, de spiegel dry-fit met tape tegen het hek zetten)
Laatst bewerkt:
Zeker dry fit! Verschansing is dat ook nog
pietsan
Forum veteraan
View media item 240472
Hier een plaatje waarop je kan zien dat de verschansing gelijk komt met de spiegel, waardoor je het potdek kan doortrekken op de spiegel waardoor het één geheel vormt, waarna de open railing op het potdek ook doorloopt op de spiegel. Dus de hoogte van je verschansing is hierin belangrijk om exact gelijk te lopen met de hoogte van de buitenkanten van de spiegel.
Hier een plaatje waarop je kan zien dat de verschansing gelijk komt met de spiegel, waardoor je het potdek kan doortrekken op de spiegel waardoor het één geheel vormt, waarna de open railing op het potdek ook doorloopt op de spiegel. Dus de hoogte van je verschansing is hierin belangrijk om exact gelijk te lopen met de hoogte van de buitenkanten van de spiegel.
Top dankjewel. Helemaal duidelijk. Nu eerst paar dagen werken dan weer aan de hobby
Toch maar eens gaan kijken of het lukt met de spiegel, maar ik kom er niet helemaal uit. De spiegel sluit niet goed aan op de beplankingslaag aan de onderkant.

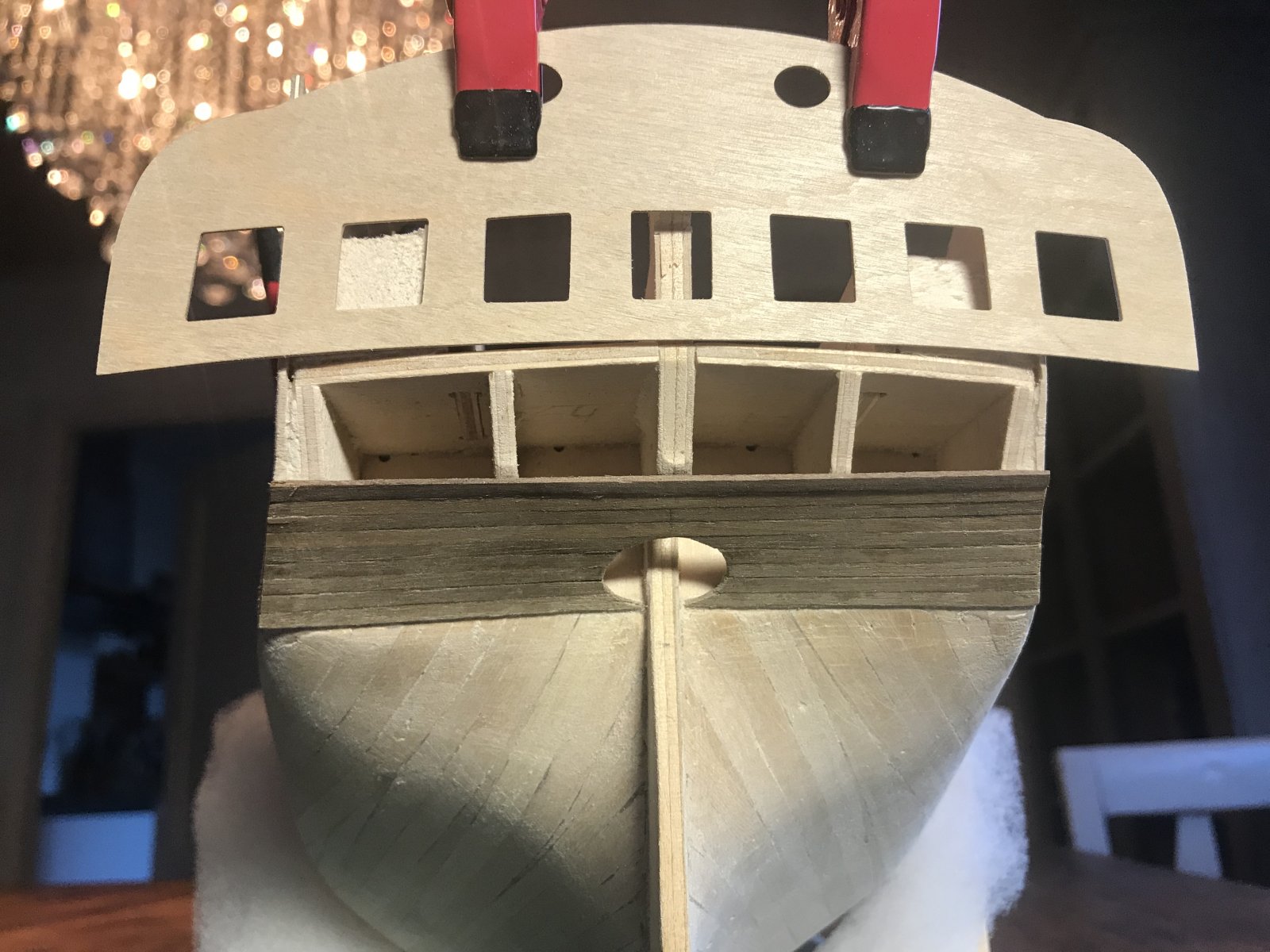

Het probleem is alsvolgt. Als ik de instructie volg zou ik de onderkant van de spiegel moeten uitlijnen met de bovenkant van de bovenste horizontale lijn zoals op de foto is gedaan.

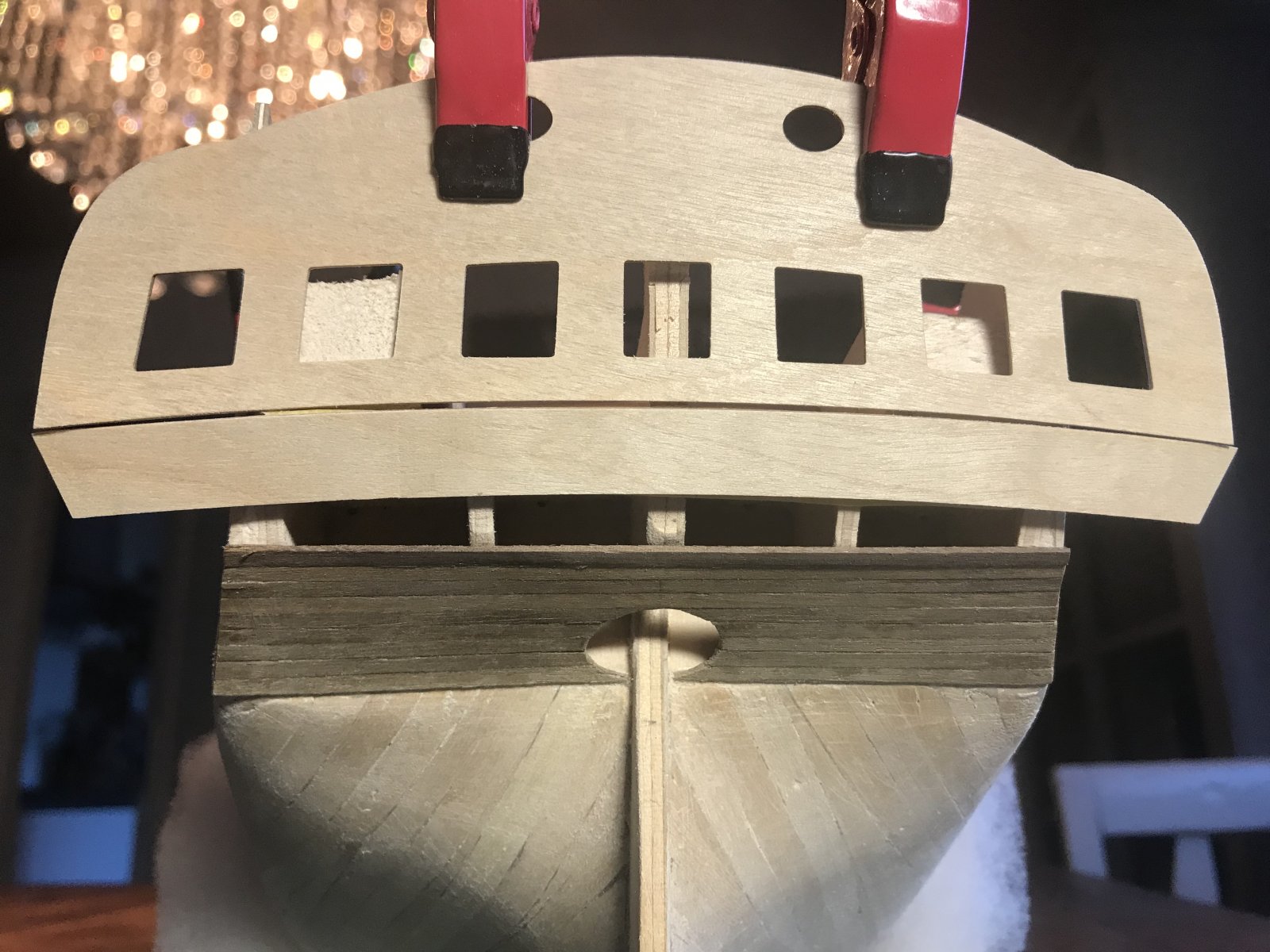

Er hoort nog een deel onder en als ik dat tegen het bovenste deel aan leg hou ik heel veel ruimte over tussen de beplanking en de onderkant van de spiegel. Te zien op deze foto

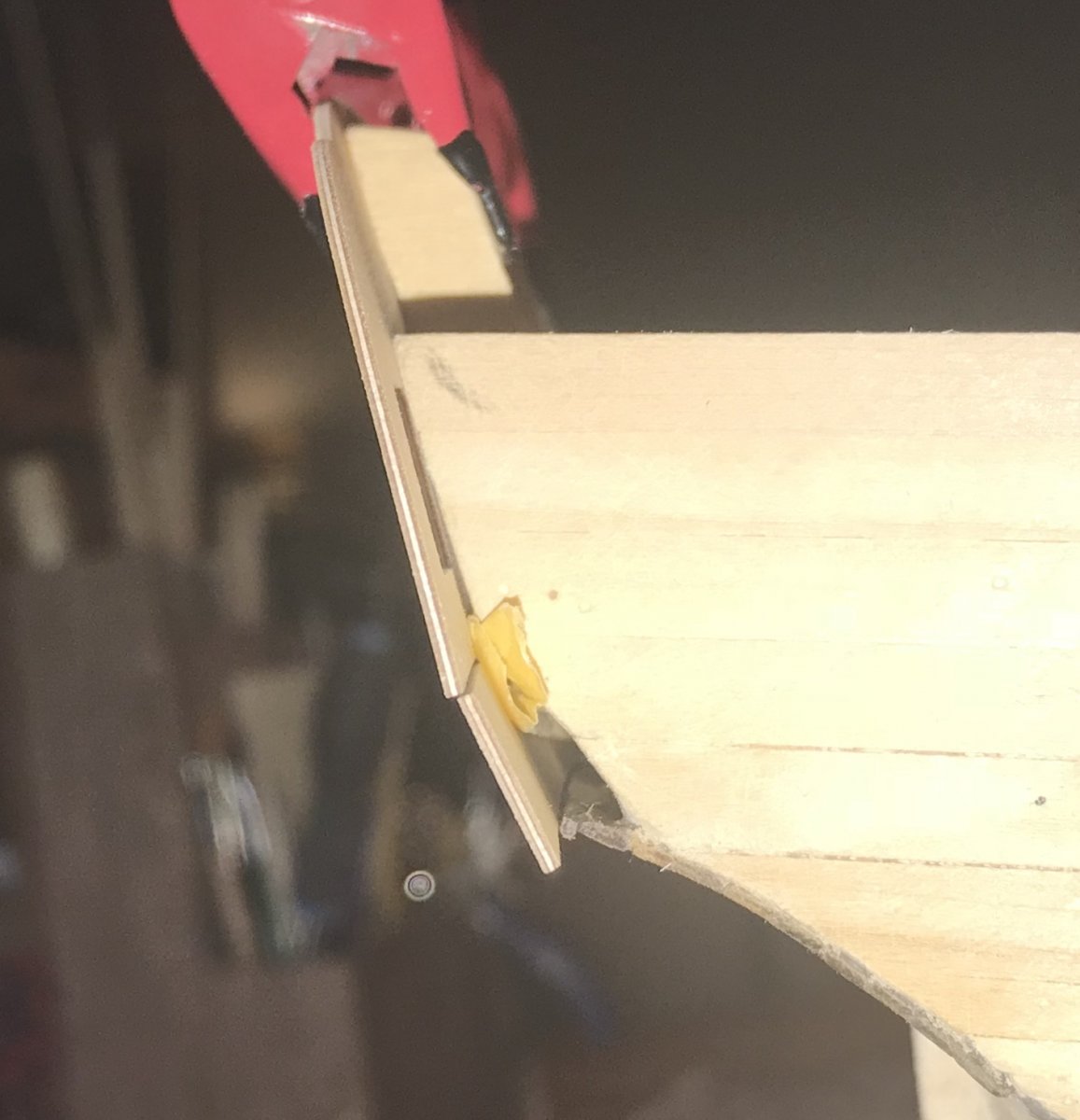

Van de zijkant ziet dat er zo uit
Zoals te zien op deze foto kan ik de beplanking niet echt verlengen want dan komt hij te ver naar voren. De vraag is nu kan ik de beplanking doortrekken naar boven? Ik kan het onderste deel van de spiegel natuurlijk ook laten zakken. Dat ziet er dan zo uit
Als ik dat doe krijg ik de boel wel op elkaar aangesloten, maar dan zit het geheel wel veels te laag vrees ik. Zoals op deze foto is te zien
Het bovenste deel van de spiegel zou dan een stuk onder de bovenste horizontale plank komen terwijl die volgens de beschrijving er dus juist mee moet uitlijnen aan de bovenkant
Ik ga nog wel even verder prutsen, maar hopelijk zijn er wat suggesties.
Dank alvast!
Het probleem is alsvolgt. Als ik de instructie volg zou ik de onderkant van de spiegel moeten uitlijnen met de bovenkant van de bovenste horizontale lijn zoals op de foto is gedaan.
Er hoort nog een deel onder en als ik dat tegen het bovenste deel aan leg hou ik heel veel ruimte over tussen de beplanking en de onderkant van de spiegel. Te zien op deze foto
Van de zijkant ziet dat er zo uit
Zoals te zien op deze foto kan ik de beplanking niet echt verlengen want dan komt hij te ver naar voren. De vraag is nu kan ik de beplanking doortrekken naar boven? Ik kan het onderste deel van de spiegel natuurlijk ook laten zakken. Dat ziet er dan zo uit
Als ik dat doe krijg ik de boel wel op elkaar aangesloten, maar dan zit het geheel wel veels te laag vrees ik. Zoals op deze foto is te zien
Het bovenste deel van de spiegel zou dan een stuk onder de bovenste horizontale plank komen terwijl die volgens de beschrijving er dus juist mee moet uitlijnen aan de bovenkant
Ik ga nog wel even verder prutsen, maar hopelijk zijn er wat suggesties.
Dank alvast!
Ehhh - welkom in de houtbouw, waar niks in één keer past omdat ieder het op zijn manier doet.
Er komen op de spiegel waarschijnlijk de nodige ornamenten, dus ik zou dan eens kijken waar wat komt, hoe dit komt en hoeveel ruimte je er omheen over houdt.
Daarna wordt het waarschijnlijk het onderste deel iets breder (hoger) maken en de spiegel zelf iets langer maken.
Er komen op de spiegel waarschijnlijk de nodige ornamenten, dus ik zou dan eens kijken waar wat komt, hoe dit komt en hoeveel ruimte je er omheen over houdt.
Daarna wordt het waarschijnlijk het onderste deel iets breder (hoger) maken en de spiegel zelf iets langer maken.
Hans inderdaad... niks lijkt in een keer te passen, maar anders is het zoals iemand laatst op een verjaardag tegen me zei toen ik over m’n hobby vertelde: oh een modelbouw boot, dat zit toch in zo’n doos en zet je dan gewoon in elkaar.... jaja gelukkig is het niet zo’n feest anders was het geen uitdaging
Anyway terug naar de spiegel. Ik ben maar weer gaan neuzen in het verslag van Piet. Daar kom ik deze foto’s tegen:.
Helemaal goed kan ik het niet zien, maar het lijkt er toch verdacht veel op dat Piet de spiegel veel lager heeft bevestigd dan volgens de instructie. Als ik dat doe en vervolgens nog wat smokkel aan de zijkant met de tweede beplanking (gewoon wat verlengen) dan moet het goed komen.
Anyway terug naar de spiegel. Ik ben maar weer gaan neuzen in het verslag van Piet. Daar kom ik deze foto’s tegen:.
Helemaal goed kan ik het niet zien, maar het lijkt er toch verdacht veel op dat Piet de spiegel veel lager heeft bevestigd dan volgens de instructie. Als ik dat doe en vervolgens nog wat smokkel aan de zijkant met de tweede beplanking (gewoon wat verlengen) dan moet het goed komen.

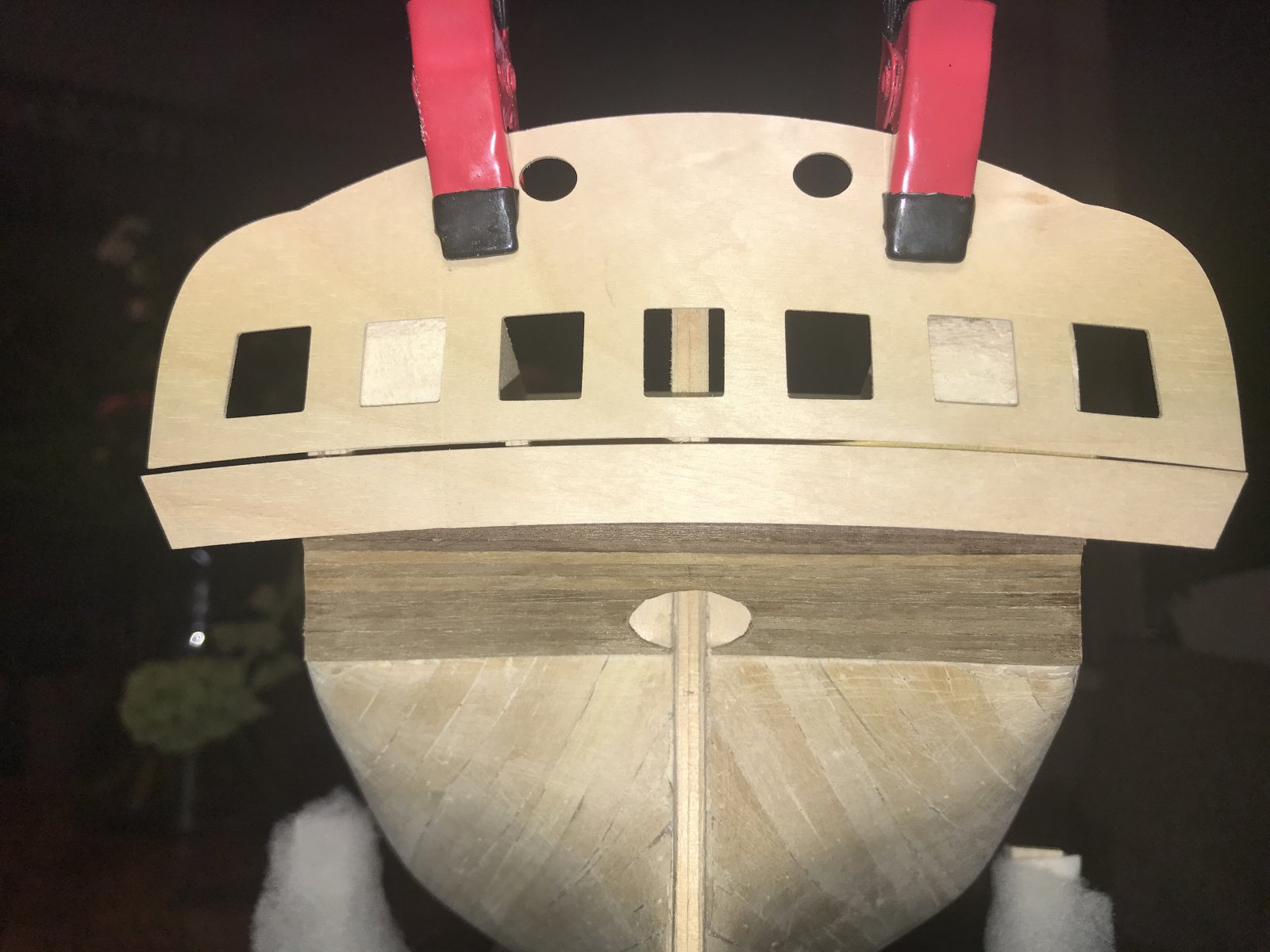

Ok hier een update over hoe ik het wil oplossen.

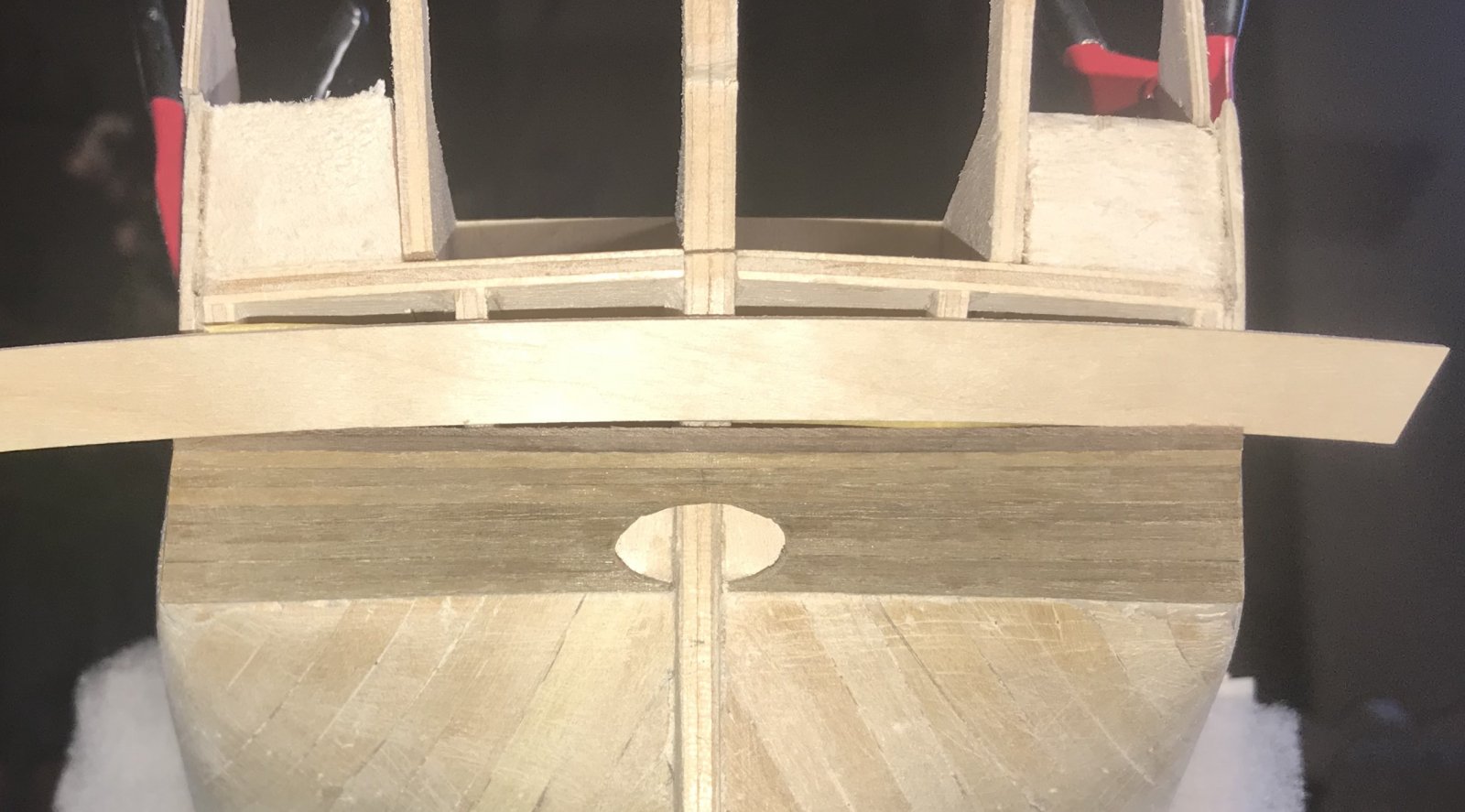

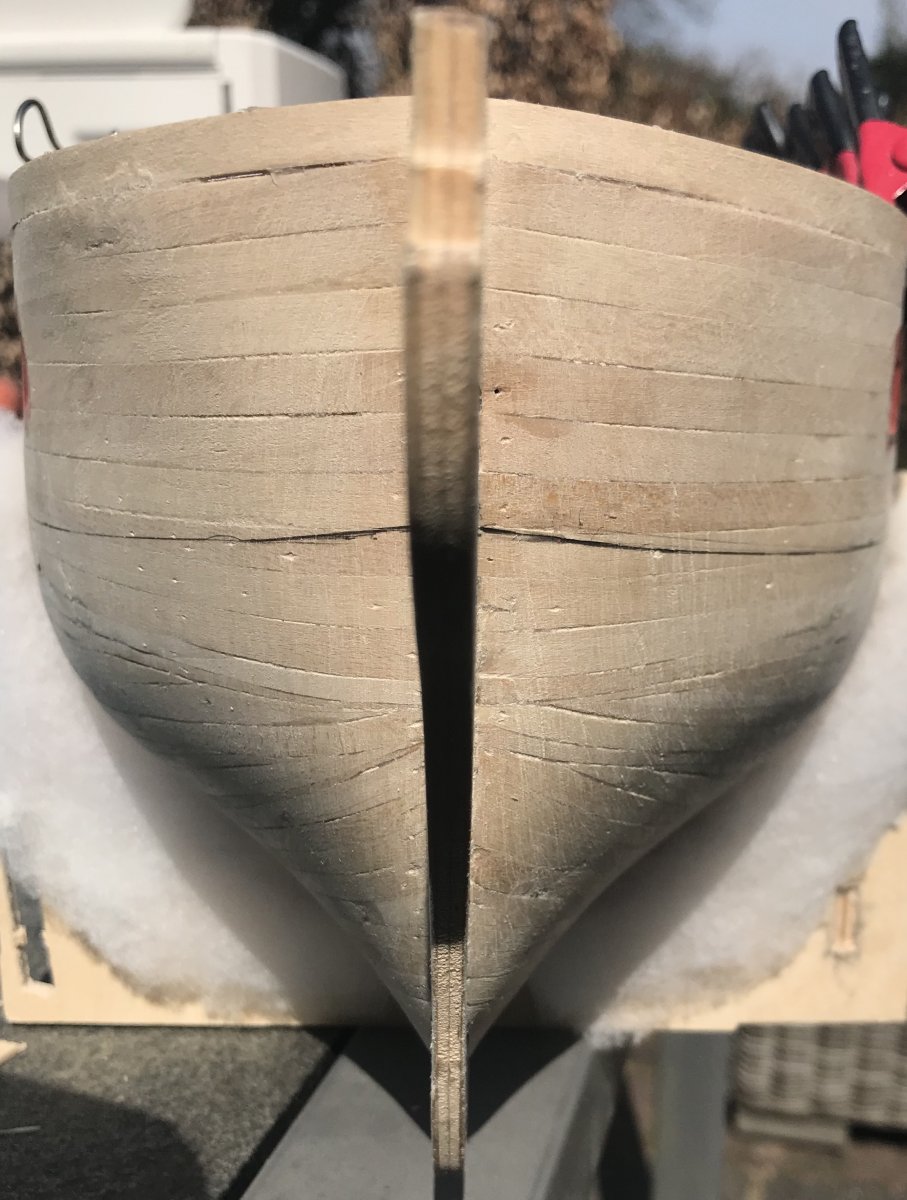

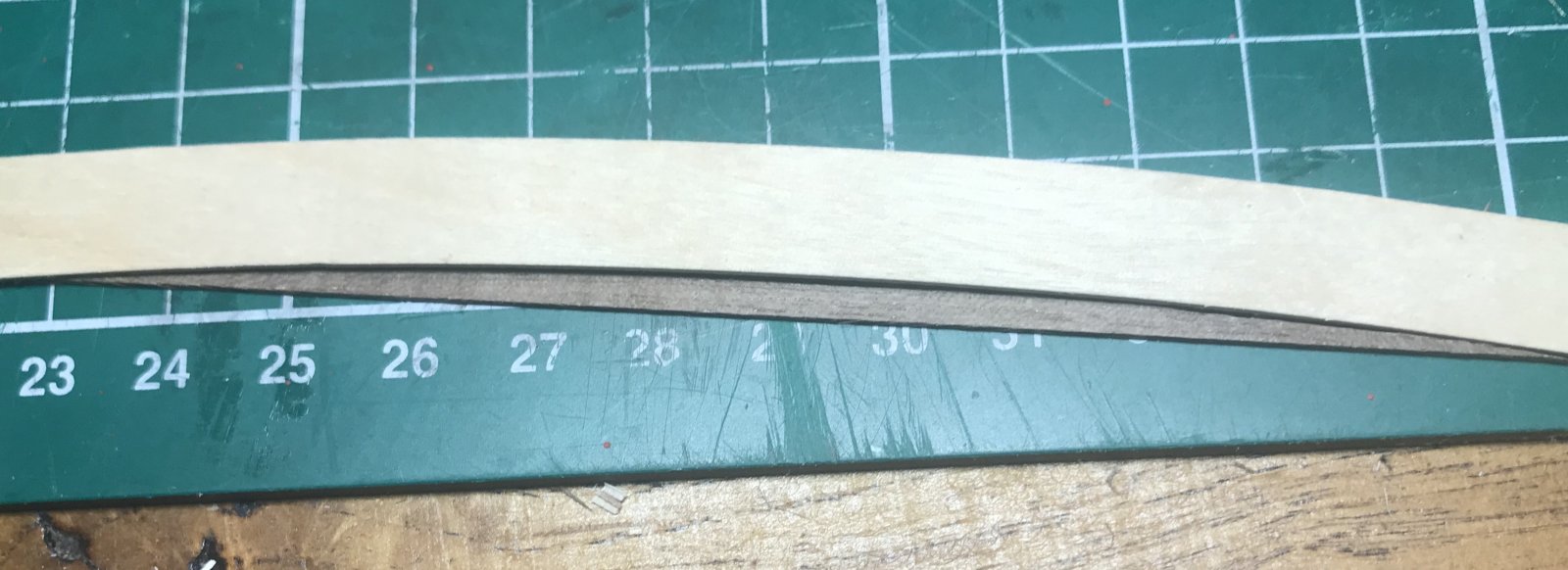

Ik heb de beplanking aan de onderkant aangevuld met een ronding. Daar wordt het gat in het midden uiteraard kleiner van. Zie foto
Vervolgens heb ik de spiegel laten zakken en het onderste deel aangesloten op mijn nieuwe ronde latje. Nu is het geheel van achteren dicht.

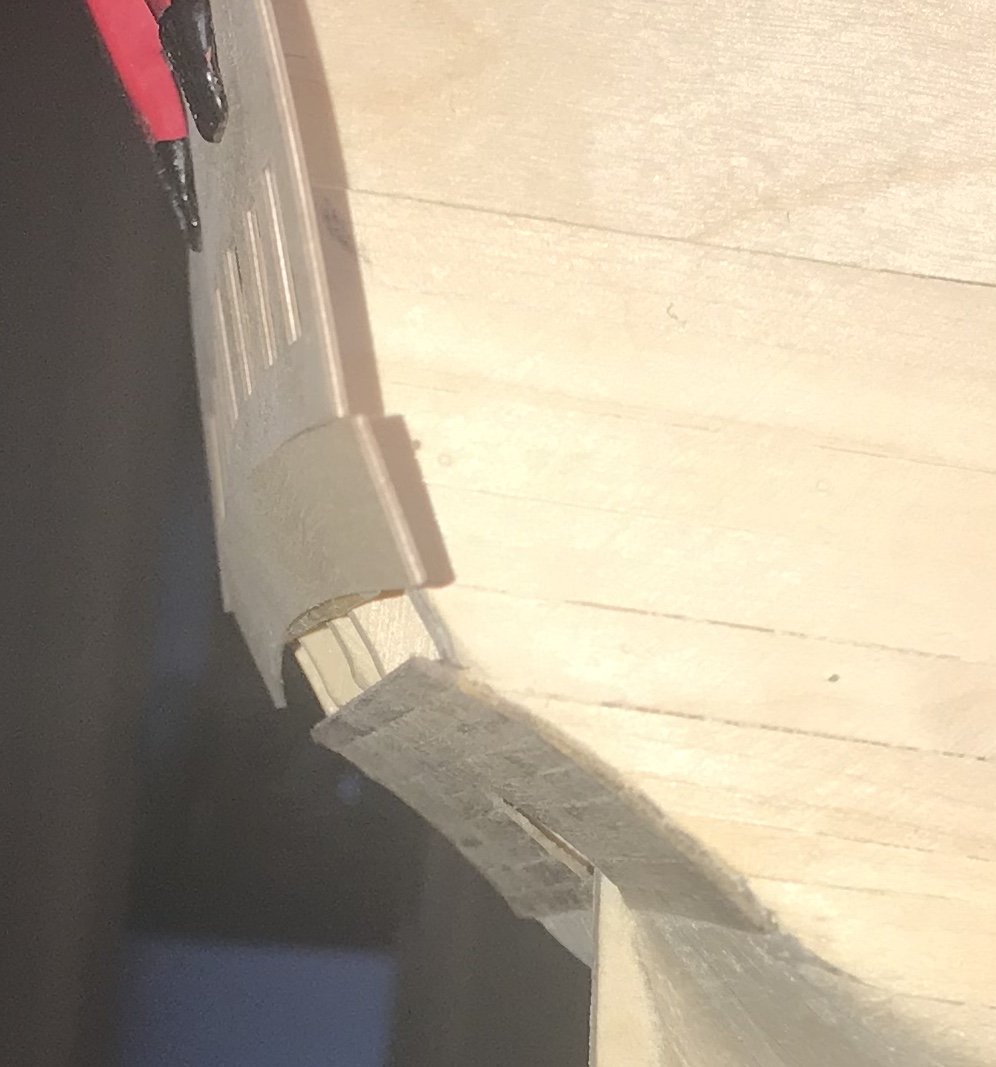

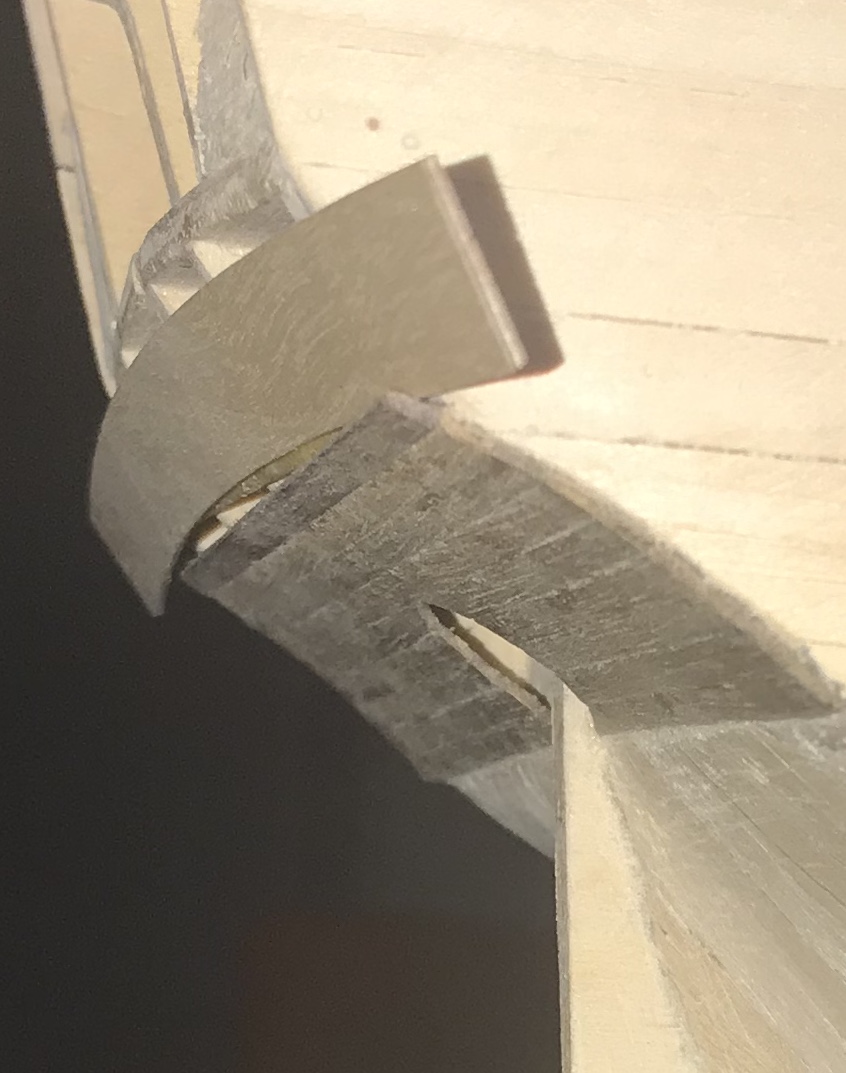

Aan de zijkant ziet het er zo uit
Maar dat kan ik dus oplossen door m’n tweede beplanking irts door te laten lopen. Ik denk namelijk dat ik bij het hek aan de zijkant gewoon iets teveel heb weggeschuurd.
Ik verlies wel wat van de hoek op deze manier tussen boven en onderkant van de spiegel.
Maar ook hier weer even een fotootje uit Piets verslag opgeduikeld en daar lijkt de hoek ook maar heel flauw. Net als nu bij mij..
Het komt dus goed vermoed ik
Ik heb de beplanking aan de onderkant aangevuld met een ronding. Daar wordt het gat in het midden uiteraard kleiner van. Zie foto
Vervolgens heb ik de spiegel laten zakken en het onderste deel aangesloten op mijn nieuwe ronde latje. Nu is het geheel van achteren dicht.
Aan de zijkant ziet het er zo uit
Maar dat kan ik dus oplossen door m’n tweede beplanking irts door te laten lopen. Ik denk namelijk dat ik bij het hek aan de zijkant gewoon iets teveel heb weggeschuurd.
Ik verlies wel wat van de hoek op deze manier tussen boven en onderkant van de spiegel.
Maar ook hier weer even een fotootje uit Piets verslag opgeduikeld en daar lijkt de hoek ook maar heel flauw. Net als nu bij mij..
Het komt dus goed vermoed ik
pietsan
Forum veteraan
Tja, Eduard ik weet natuurlijk niet hoeveel ervaring je hebt met dit soort modelbouw, maar de Diana is één van de moeilijkste modellen van Caldercraft en vergt heel wat aanpassingen.
De spiegel moet zover zakken zodat de rand van het valse dek niet meer zichtbaar is en de raampartijen er net bovenuit komen waarna de triplex lijst die onder de spiegel komt zo'n beetje goed tussen de spiegel en de hekbeplanking past. Daarna moet je alle resterende openingen(tjes) opvullen met wat resthout om alles pas te maken en/of hele kleine kiertjes weg werken met wat plamuur. daarna alles zorgvuldig schuren zodat het er na het schilderen netjes uit ziet.
De spiegel en zijgalerijen vergen heel wat aanpassingen, die ik helaas niet allemaal in mijn verslag heb laten zien. Maar zoals Hans al schreef, is dit natuurlijk wel houtbouw....
Let wel dat je aan de spiegelplaat en de triplex plaat (wulf) zelf niets moet veranderen, omdat dan je ornamenten en noten lijst niet meer gaat passen. Ik hoop dat het een beetje duidelijk is en anders zie ik het wel voorbij komen.
De spiegel moet zover zakken zodat de rand van het valse dek niet meer zichtbaar is en de raampartijen er net bovenuit komen waarna de triplex lijst die onder de spiegel komt zo'n beetje goed tussen de spiegel en de hekbeplanking past. Daarna moet je alle resterende openingen(tjes) opvullen met wat resthout om alles pas te maken en/of hele kleine kiertjes weg werken met wat plamuur. daarna alles zorgvuldig schuren zodat het er na het schilderen netjes uit ziet.
De spiegel en zijgalerijen vergen heel wat aanpassingen, die ik helaas niet allemaal in mijn verslag heb laten zien. Maar zoals Hans al schreef, is dit natuurlijk wel houtbouw....
Let wel dat je aan de spiegelplaat en de triplex plaat (wulf) zelf niets moet veranderen, omdat dan je ornamenten en noten lijst niet meer gaat passen. Ik hoop dat het een beetje duidelijk is en anders zie ik het wel voorbij komen.
pietsan
Forum veteraan
Dit is inderdaad een juiste oplossing.Ok hier een update over hoe ik het wil oplossen.
Ik heb de beplanking aan de onderkant aangevuld met een ronding. Daar wordt het gat in het midden uiteraard kleiner van. Zie foto Bekijk bijlage 278287
Het komt dus goed vermoed ik
Mooi! Dat is fijn om te weten. En ik zag inderdaad dat je bij de kieren wat ‘vulhout’ had gebruikt. Maar dat komt wel als ik de boel ga bevestigen. Het ging me nu eigenlijk alleen om de goede hoogte van de spiegel zodat ik de verschansing kan verlagen.

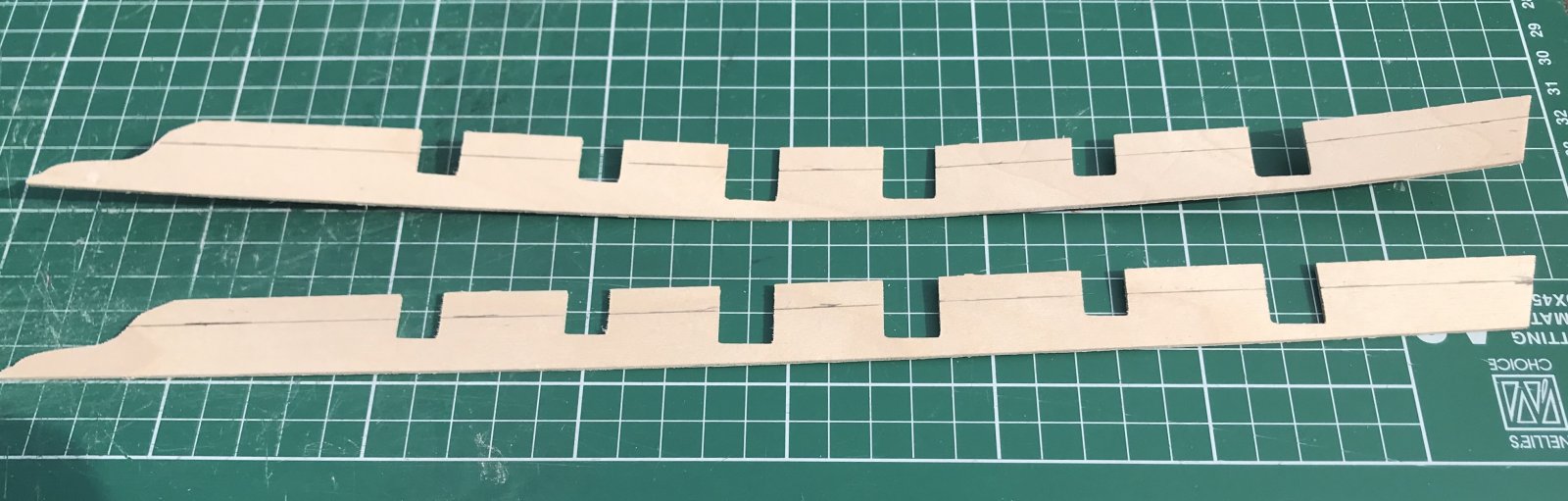

Heerlijk buiten in het zonnetje geïnstalleerd en weer verder. Nu de verschansing eerst verlagen. Na een heleboel meetwerk kom ik uit op een verlaging van 7,15 mm. Gek genoeg krijg ik beide zijden met geen mogelijkheid op dezelfde maat gemeten, maar ik snij ze toch maar wel op dezelfde hoogte af. Ik denk dat ik het uiteindelijk wel goed krijg.

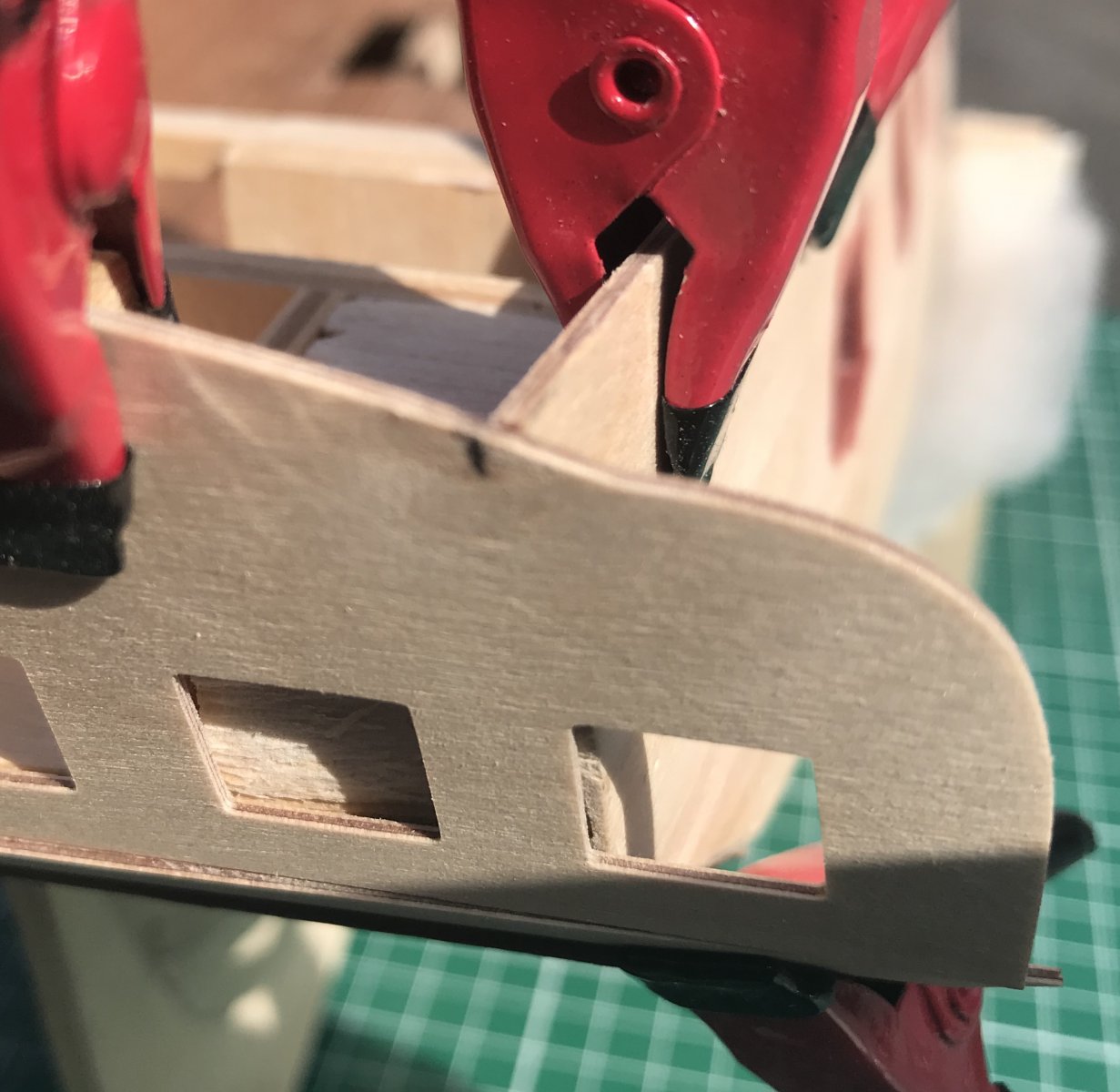

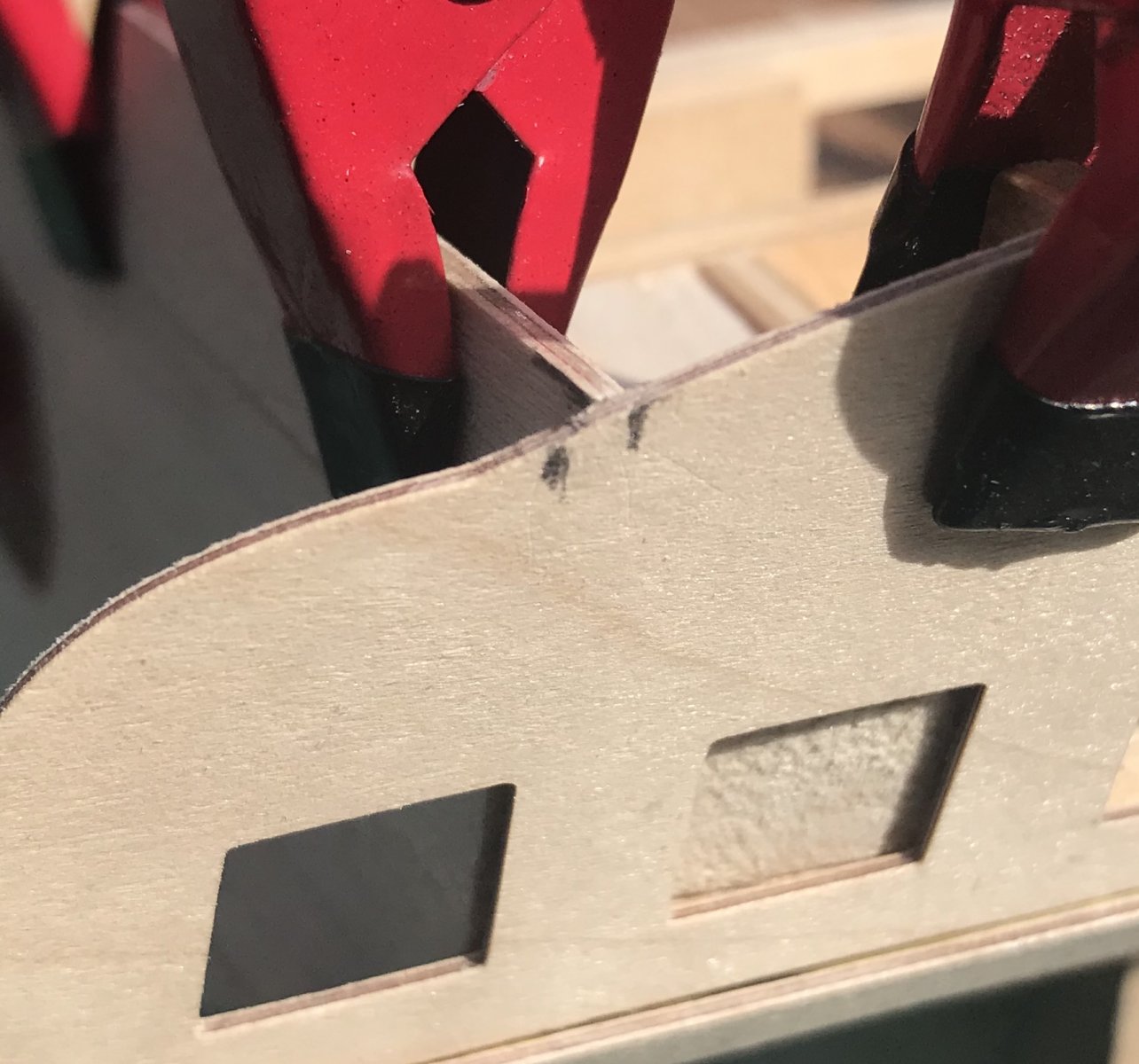

Gesneden ziet het er zo uit. Het rechtse potloodstreepje aan bakboord geeft dezelfde afstand op de spiegel aan als het potleedstreepje aan stuurboord. Te zien is dat de hoogte van de verschansing precies gelijk is aan de spiegel. Ik ga er dus vanuit dat het zomaar eens goed kan zijn zo
Gesneden ziet het er zo uit. Het rechtse potloodstreepje aan bakboord geeft dezelfde afstand op de spiegel aan als het potleedstreepje aan stuurboord. Te zien is dat de hoogte van de verschansing precies gelijk is aan de spiegel. Ik ga er dus vanuit dat het zomaar eens goed kan zijn zo
Laatst bewerkt:
Nu beginnen aan de tweede huidbeplanking. Daarvoor heb ik eerst de bovenkant van het berghout afgetekend. Daarvoor gebruik ik conform instructie de afstand tussen de geschutspoort en het berghout zoals op het zijaanzicht van de tekening is te zien. Dat gaat behoorlijk goed zo te zien.

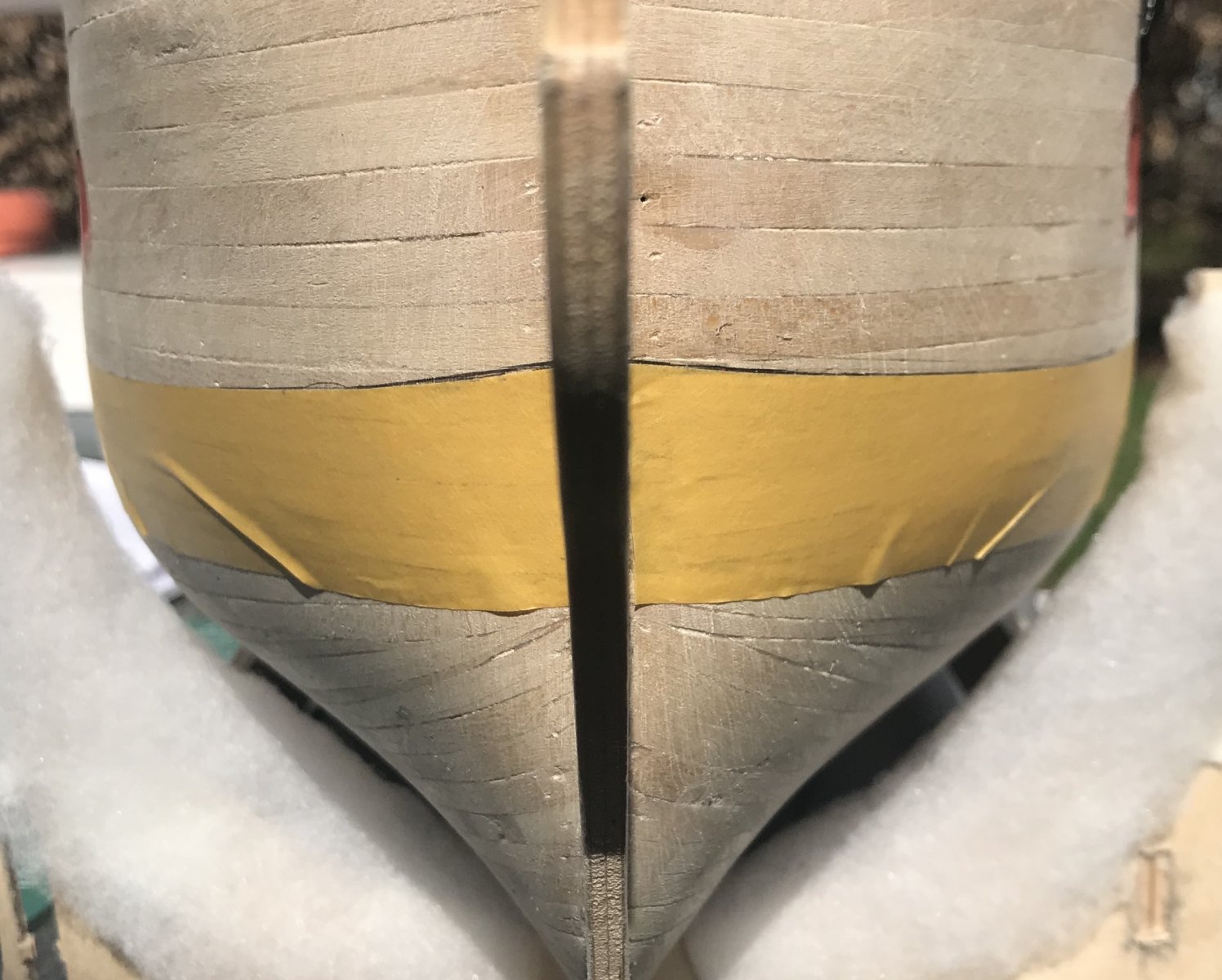

Om zeker te zijn dat het klopt en dat ik bij het beplanken niet de lijn kwijt raak ook nog schilderstape op de plek van het berghout geplakt. En nu dus de eerste plank erop zien te krijgen
Om zeker te zijn dat het klopt en dat ik bij het beplanken niet de lijn kwijt raak ook nog schilderstape op de plek van het berghout geplakt. En nu dus de eerste plank erop zien te krijgen

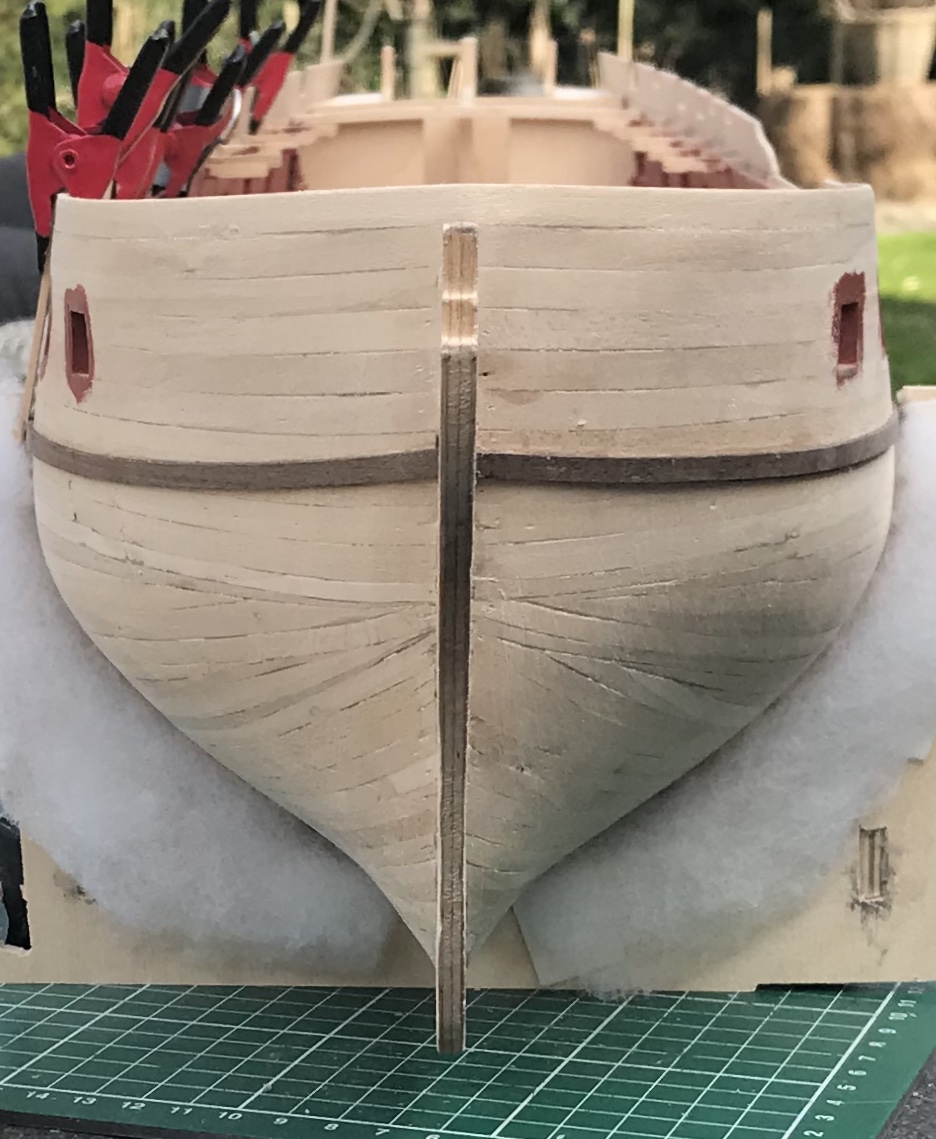

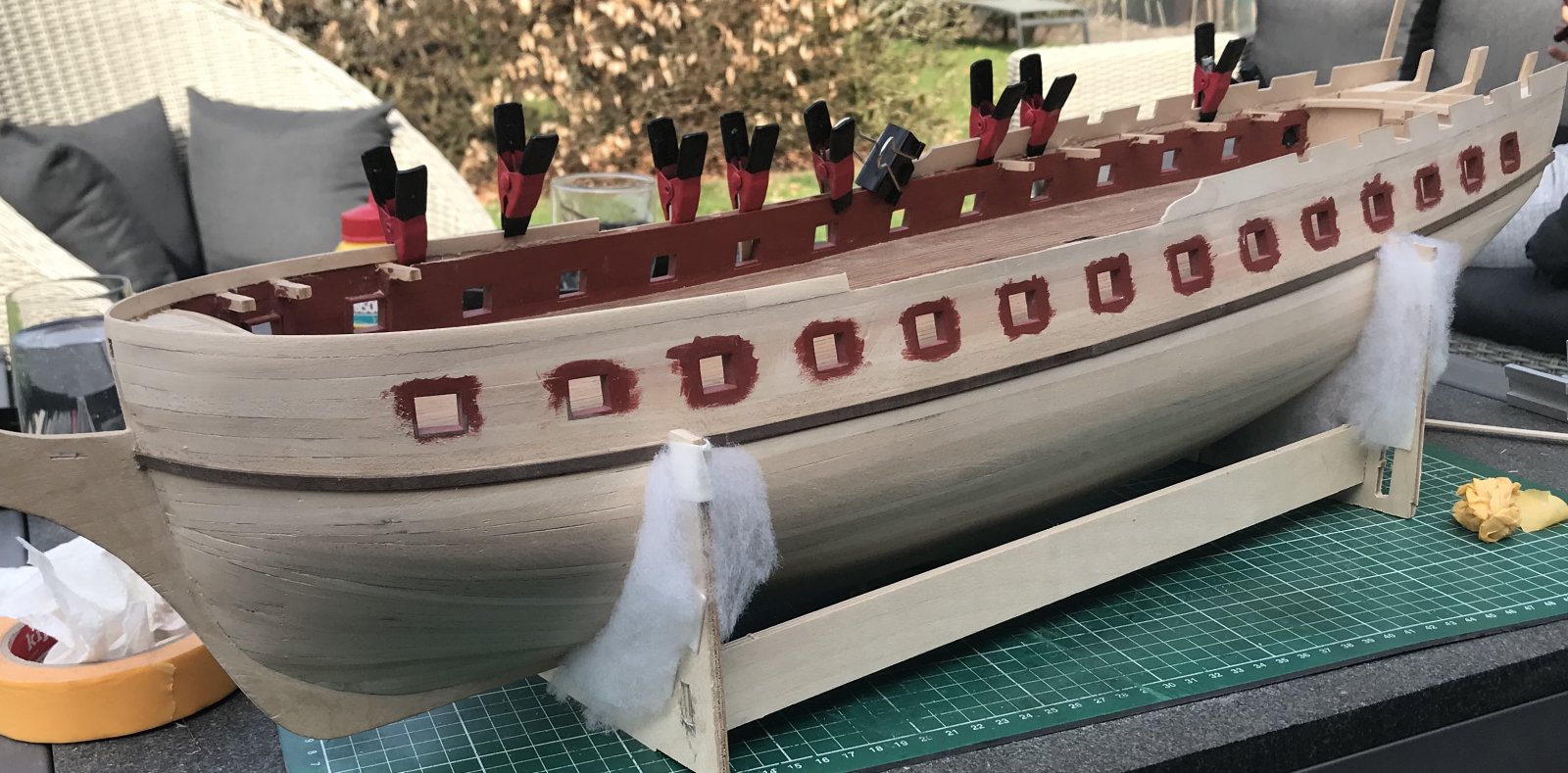

De eerste plank zit erop. Best tevreden

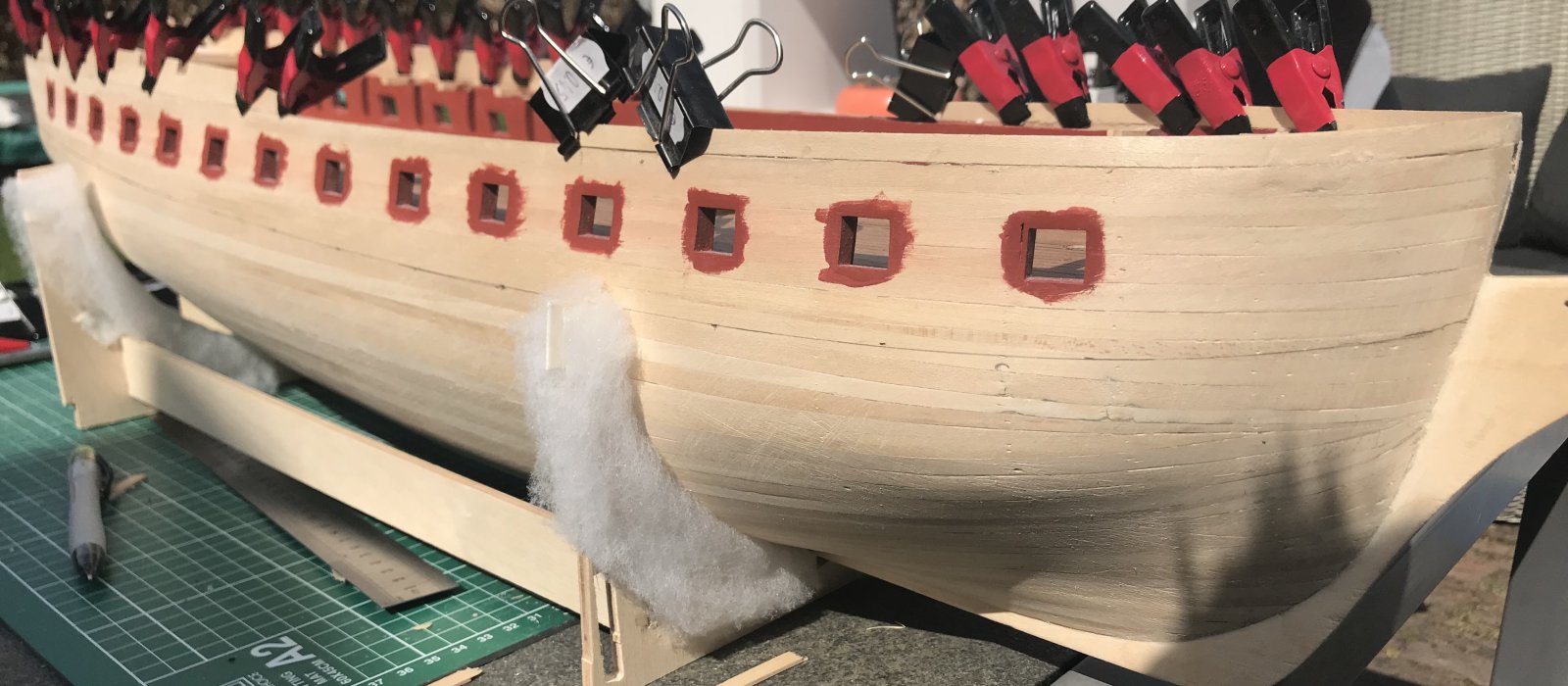

Aan beide kanten moeten ze evenhoog komen natuurlijk. Op de foto hieronder lijkt hij rechts iets lager te zitten, maar ik denk dat het door de schadue komt. Als ik meet vanaf de bovenkant zitten ze wel evenhoog.
Aan beide kanten moeten ze evenhoog komen natuurlijk. Op de foto hieronder lijkt hij rechts iets lager te zitten, maar ik denk dat het door de schadue komt. Als ik meet vanaf de bovenkant zitten ze wel evenhoog.

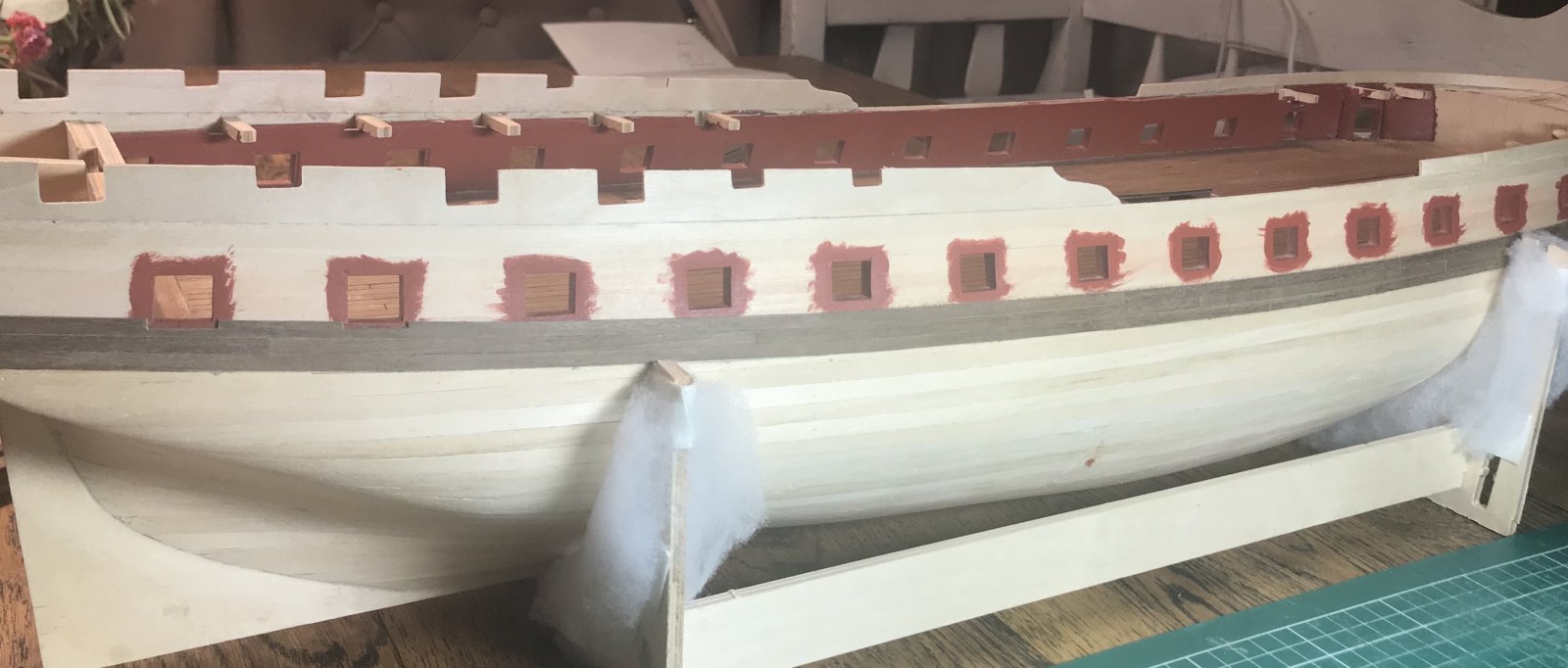

De tweede beplanking vordert gestaag, met de nadruk op gestaag. Een of twee banen op een avond is de max ... nou ja we komen er vanzelf
Laatst bewerkt:
pietsan
Forum veteraan
Mooi werk Eduard!
Als tip wil ik je nog meegeven dat je straks als je zover bent, je de scheidingsnaad tussen de triplex verschansing en je huidbeplanking afdekt met een hele breedte van de 2e beplanking, zodat je geen dubbele naad over elkaar krijgt, waardoor je een zwakke plek krijgt in de constructie. Dus een beetje van te voren uitrekenen.....
Als tip wil ik je nog meegeven dat je straks als je zover bent, je de scheidingsnaad tussen de triplex verschansing en je huidbeplanking afdekt met een hele breedte van de 2e beplanking, zodat je geen dubbele naad over elkaar krijgt, waardoor je een zwakke plek krijgt in de constructie. Dus een beetje van te voren uitrekenen.....
