H.M.S Endeavour Bark 1768

[Stephan Kertész]

De touwen die van de hoeken van het zeil naar de ra en dan richting dek lopen zijn de geitouwen. Die van uit het midden op onderzijde zeil zijn de buikgordings en die van de zijkanten de nokgordings. Als het goed is zit er achter je wand een nagelbank tegen de reling. Daar worden de touwen belegd op de nagels. Niet op het wand, omdat ze snel bereikbaar moeten zijn tijdens het zeilen. Je moet jezelf een beetje verplaatsen in de schipper die werkzaam is op het schip. Rondklauteren op het wand om de zeilen in het gareel brengen is niet handig en veilig. Dit gaat beter vanaf het dek omdat je dan beide handen kan gebruiken.
Een heel gepriegel is het inderdaad. En niet gemakkelijk om te leren hoe het moet allemaal. Ook de namen zijn best ingewikkeld,
Maar voor een eerste keer ben je goed op weg.

Edit. De nagelbanken heeft de Endeavour volgens mij niet achter de reling. Maar wel van die uitstekende paddestoelen op de reling en ogen in het dek om te beleggen.



[JDS73]

@Stephan Kertész
Die paddenstoelen zitten er idd. maar niet op de plek onder de wantrouwen maar een stuk verder. Ik kan ze onmogelijk daar aanvast maken (geen gezicht).
Ik heb volgens tekening deze touwen vast gemaakt waar ze nu zitten. Dus ik dacht dat het zo moest. Ik moest ze vastmaken vlak boven de jufferblokkenen vanuit daaruit 2 tredes omhoog een touwrolletje maken.
Nagelbanken heeft de Endeavour idd. niet.

Zoals ik al aangegeven had. Dit pakket is verre van correct en ik heb al heel wat aanpassingen zelf gedaan die er niet inhoorde.
Het is jammer maar helaas is het zoals het is. En deze wist ik dus niet anders had ik het zeker aangepast aan de juiste manier..
En een 2e Endeavour gaat er niet komen dus ik kan het ook de volgende keer niet op de goede manier doen .
Iig bedankt voor de tip....



[Stephan Kertész]

Ik heb hem ook gebouwd, ben nu aan het denken. Zitten er niet om de mast heen banken en belegpunten? Volgens mij moeten ze daar. Ja ik zie ook de replica voor me met bij de masten heel veel touwtrossen. En ik heb inderdaad zitten prikkelen om die daar vast te leggen.
Edit. Ik heb nog even in mijn verslag gekeken, op de masten zitten klampen en eromheen de nagelbanken en belegpunten.



[Stephan Kertész]

https://www.modelbouwforum.nl/threads/endeavour-occre-1-54.273300/page-26#post-4174487

In dit verslag van Henk kan je zien dat alle touwen om de mast komen.



[JDS73]

Ja ook dat klopt. Maar die zitten helemaal vol en ik kan daar helemaal niets meer aan kwijt.
Alle touwen vanaf de Ra's en bevestiging van de zijlen gaan daar naar toe . Dat zijn er 4 per zijl en 12 over de gehele mast.



[Stephan Kertész]

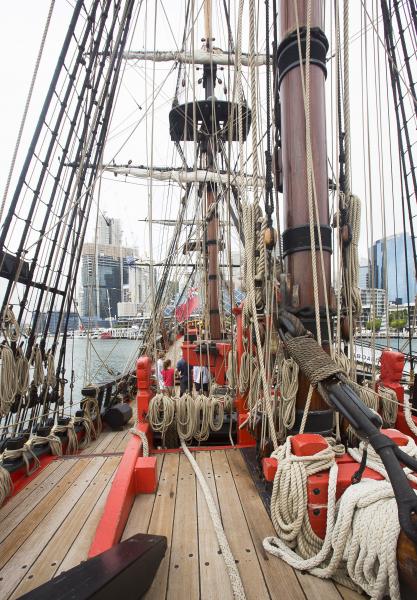

Op de replica zitten op de reling korvijnnagels en onder aan het want klampen.



[JDS73]

Dus mijn touwen vanaf de zeilen zitten wel goed alleen aan de verkeerde kant. Ze hadden aan de binnenkant moeten zitten.
Ach...... leuk voor de show. Maar helaas niet historisch correct.



[JDS73]

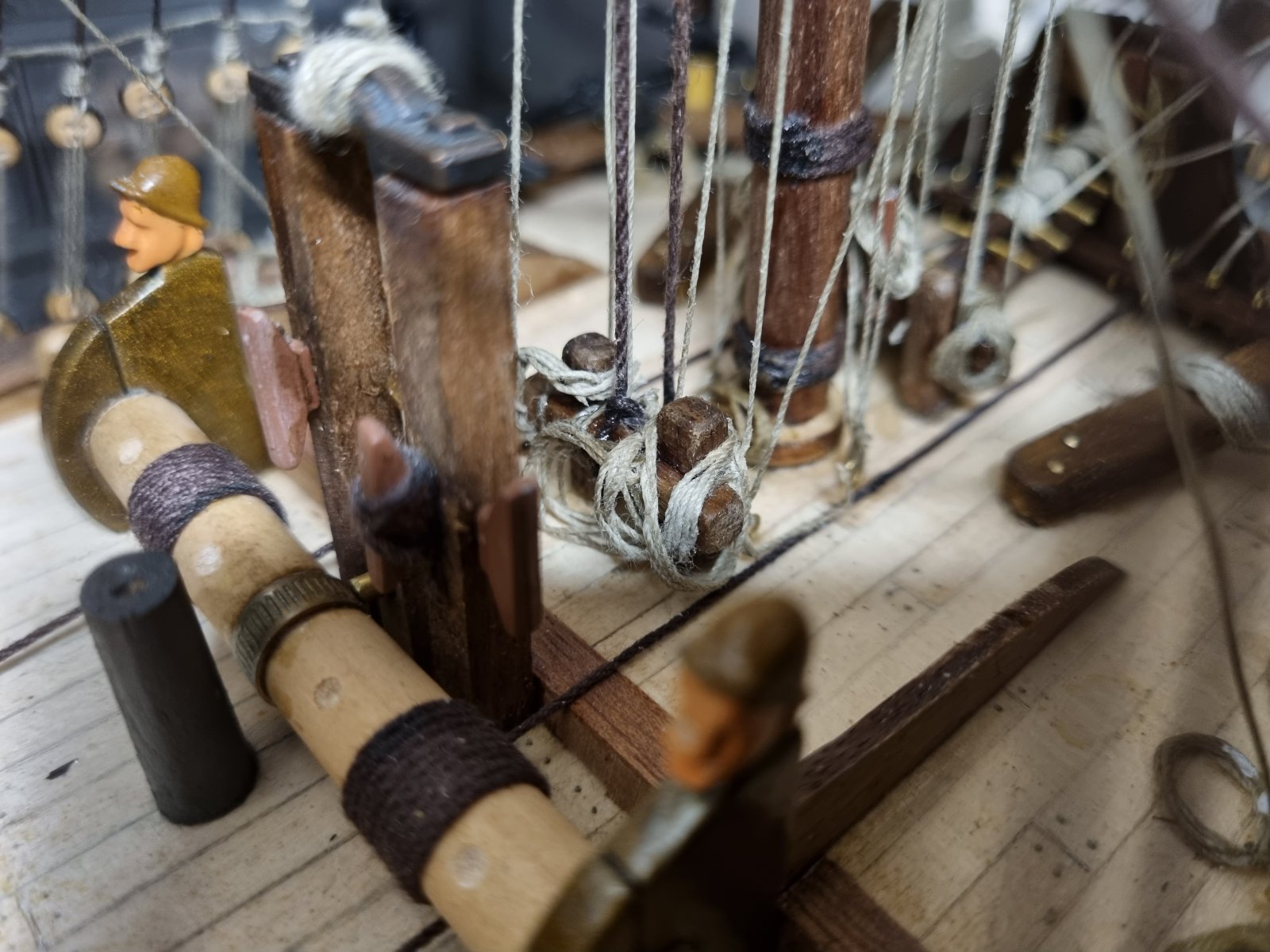

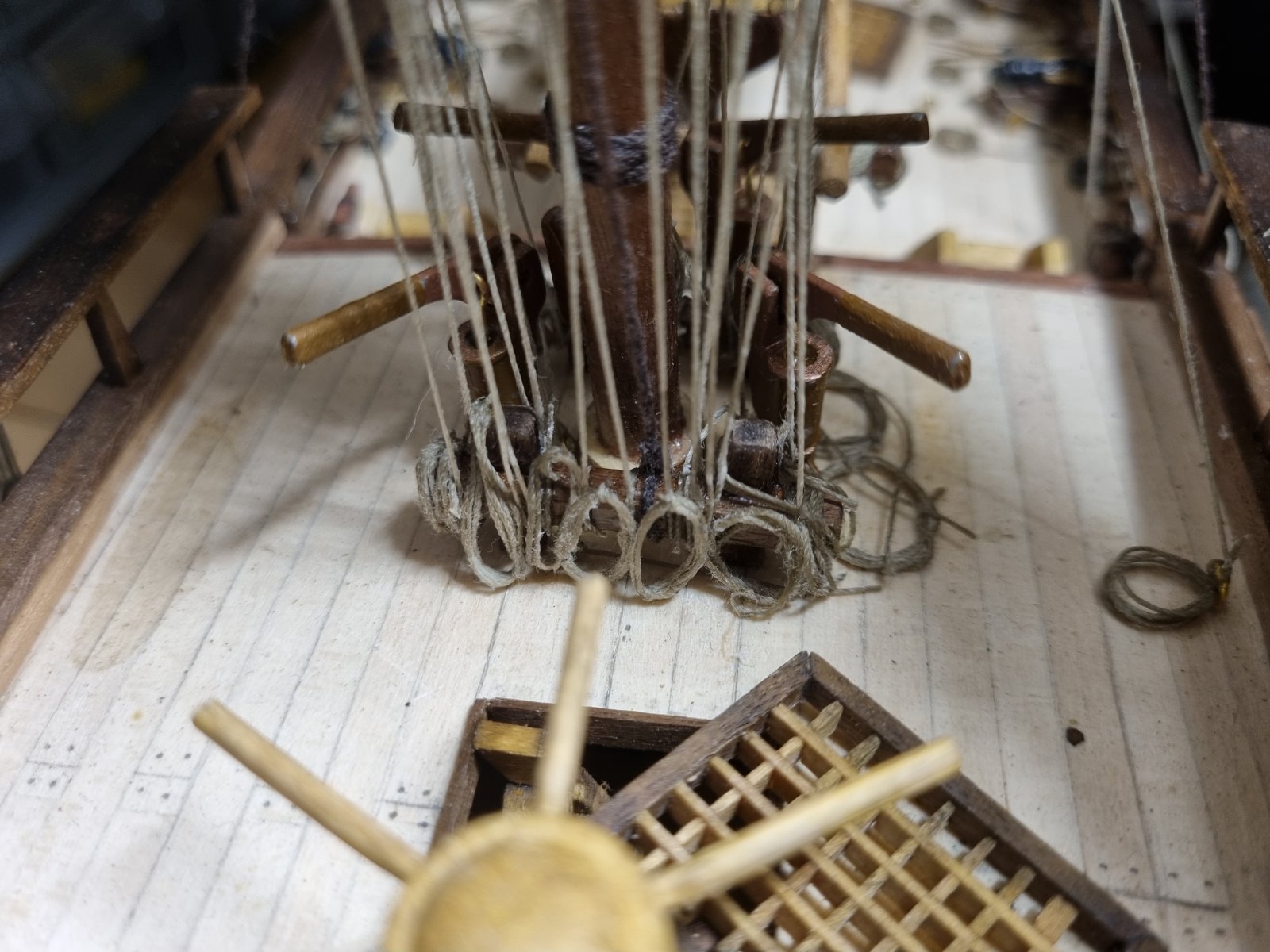

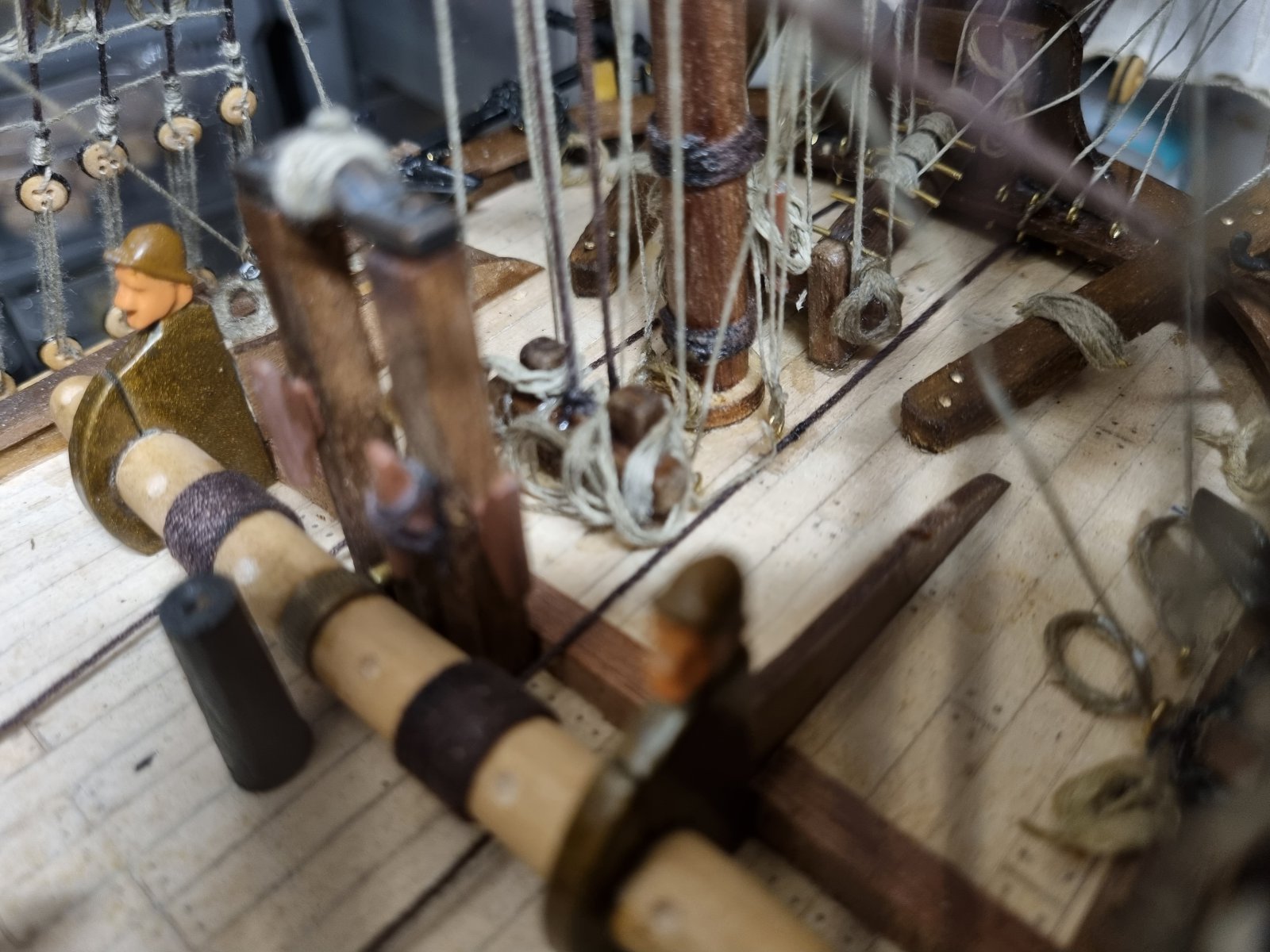

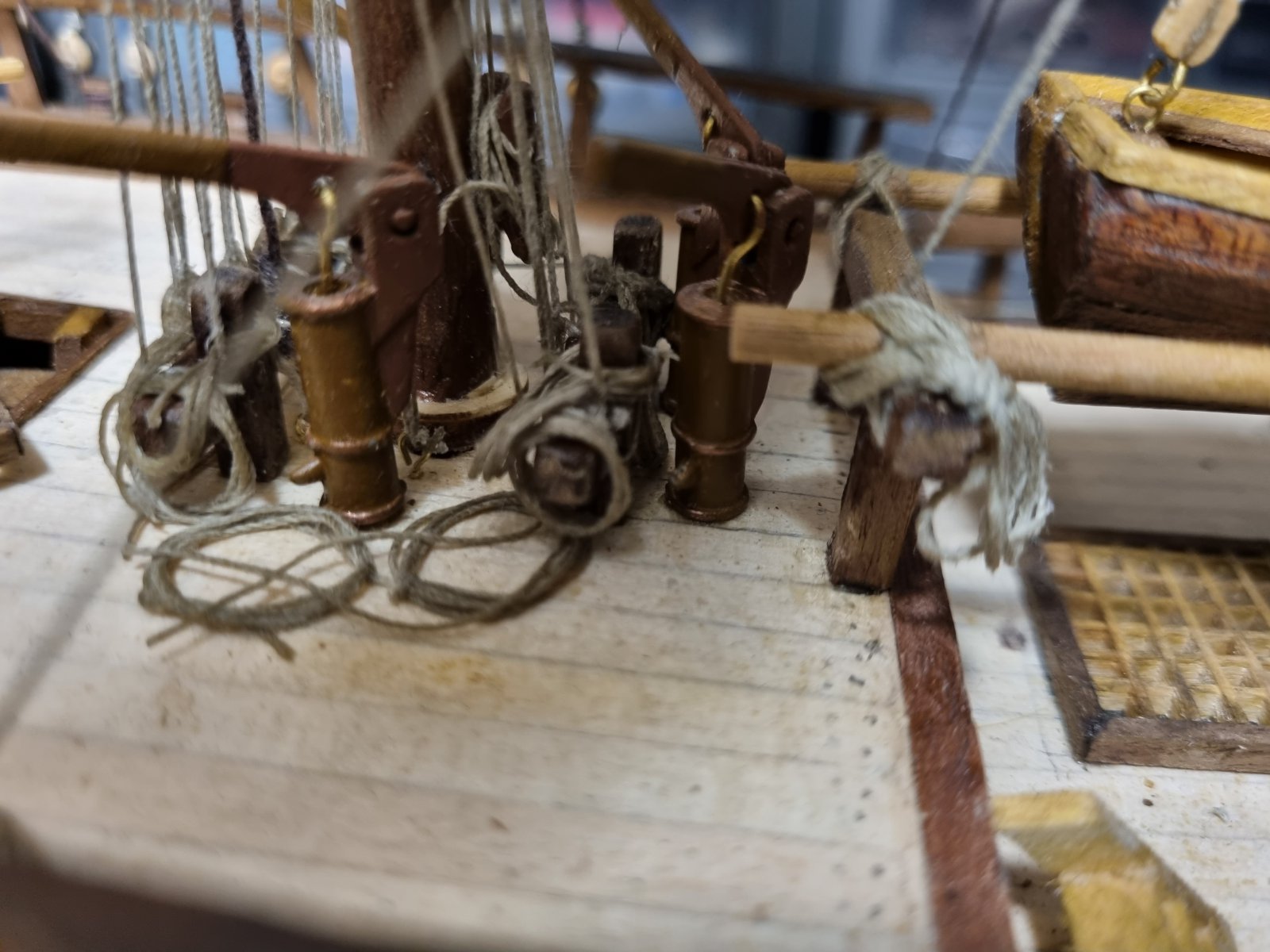

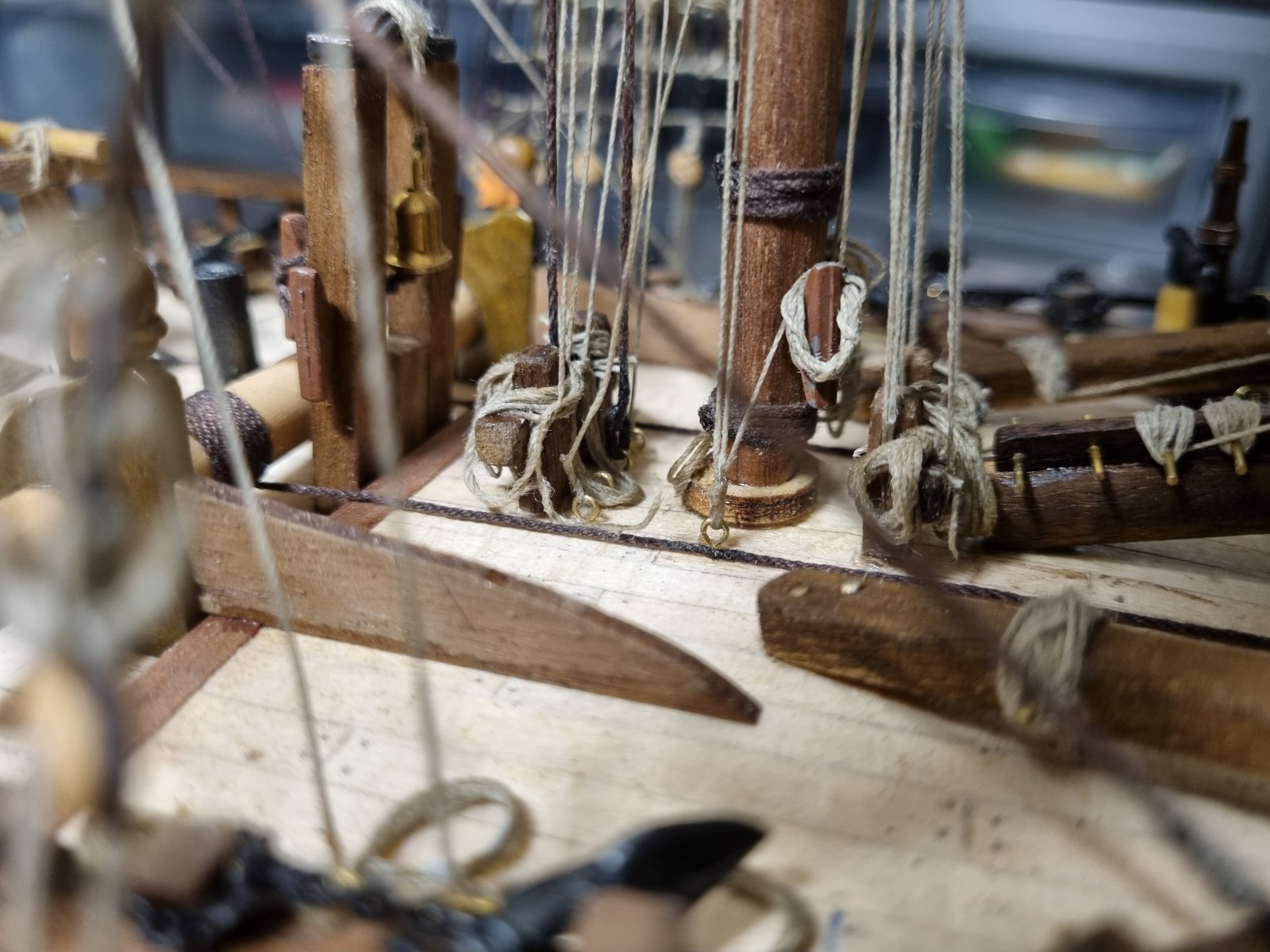

Ja ik zie ook de replica voor me met bij de masten heel veel touwtrossen. En ik heb inderdaad zitten prikkelen om die daar vast te leggen.

Ik kreeg het niet helemaal goed voor elkaar om de klossen met touw tussen de touwen aan de banken te bevestigen dus ik heb het zo maar opgelost.
Het is me daar een touwenfestein zeg. Niet normaal hoeveel touwen er rondom de mast vastzitten .
Ziet er wel heel leuk vanuit een normaal oogpunt al zeg ik het zelf. De macro foto's verraden de foutjes

Foto's maken tussen alle touwen door is ook een hels karwei.
Ik hoop dat ze een beetje aan te gluren zijn.



[Hans Groenenberg]

Wordt prachtig zo hoor met al het touwwerk.



[Erik B]

Mooi!!



[Jaques]

Ziet er weer perfect uit Dirk, Complimenten



[Pingu57]

Prachtig gezicht Dirk.



[Stephan Kertész]

De Endeavour was relatief een klein schip met veel zeil. Ja dan krijg je een massa touw op een "klein" dek. Ziet er mooi uit zo. Gewoon veel trosjes op een hoop en het ziet gelijk realistisch uit.



[JDS73]

Nog even wat detail werk gedaan.



[Sjors Blomberg]

Finished???????????



[JDS73]

Finished???????????

Nee helaas nog niet . Er moeten nog 2 driehoek zeilen tussen de boegspriet en het foredek komen.
Het kost veel tijd om de touwrolletjes te maken.

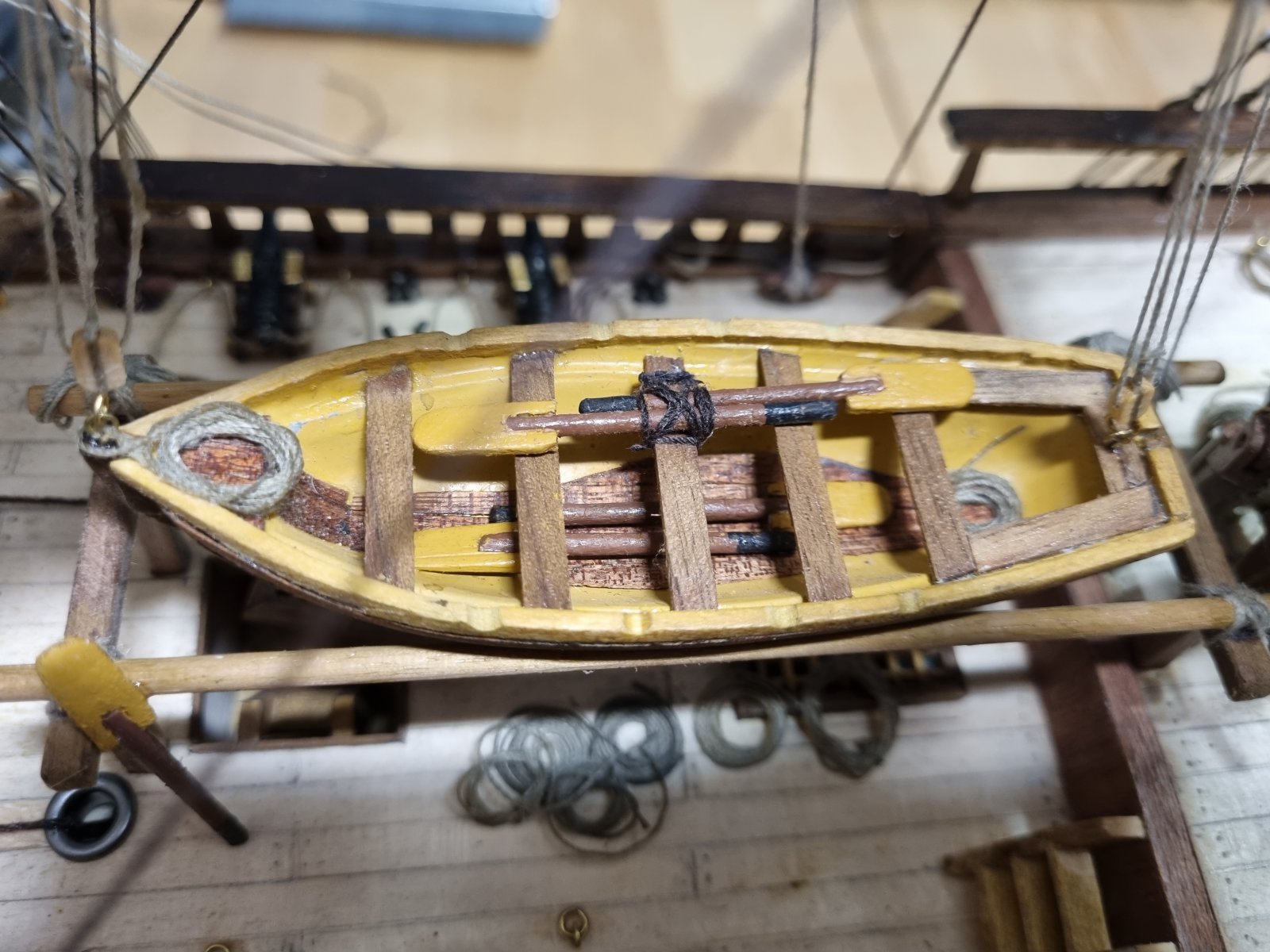

Ik gebruikte schilderstape om de rolletjes onder de bijboot te maken maar de lijm van de tape was te sterk. Na behandeling met verdunde houtlijm kwamen de rolletjes niet los waardoor ik de rolletjes steeds weer opnieuw moest maken.



[JDS73]

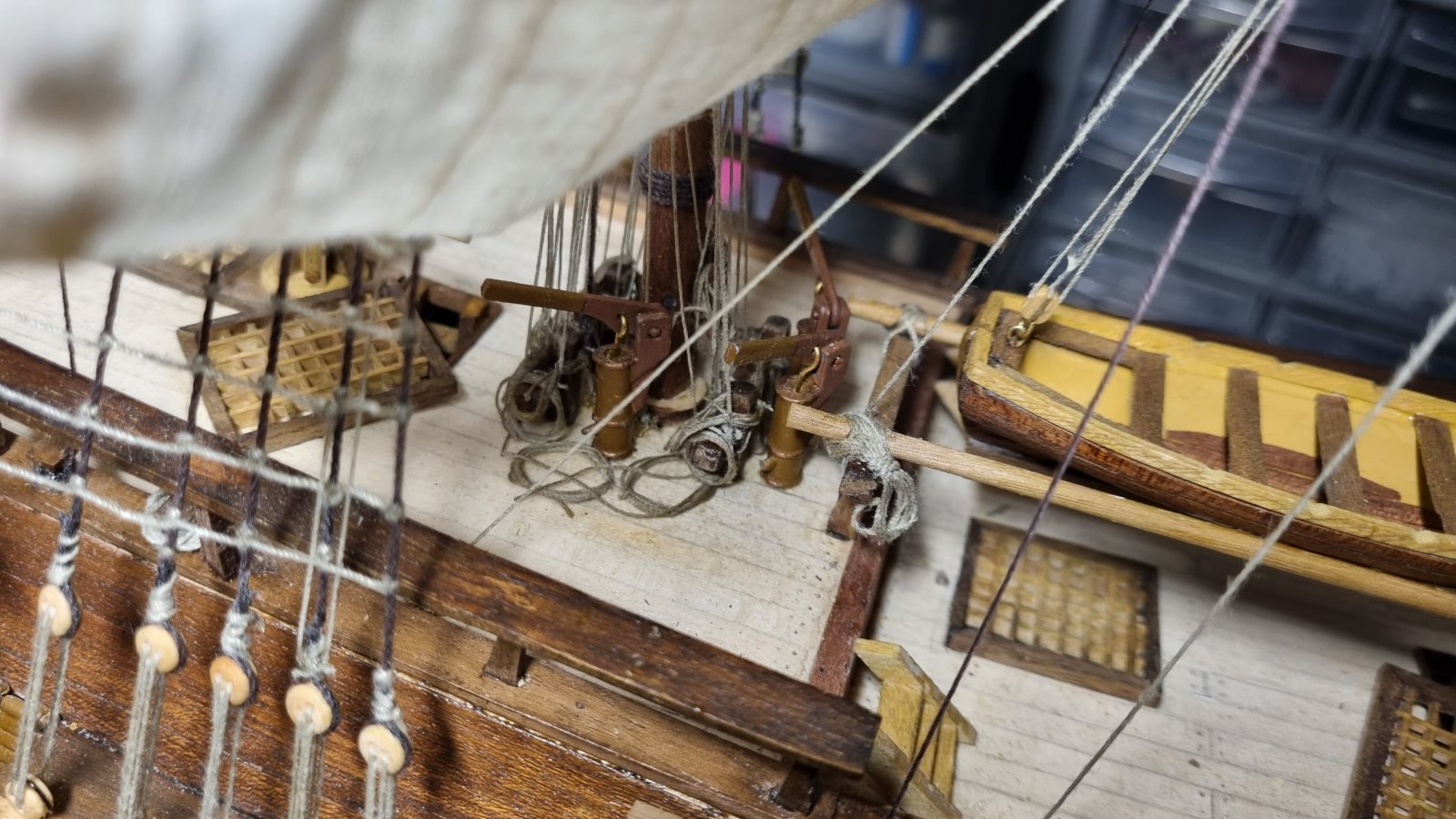

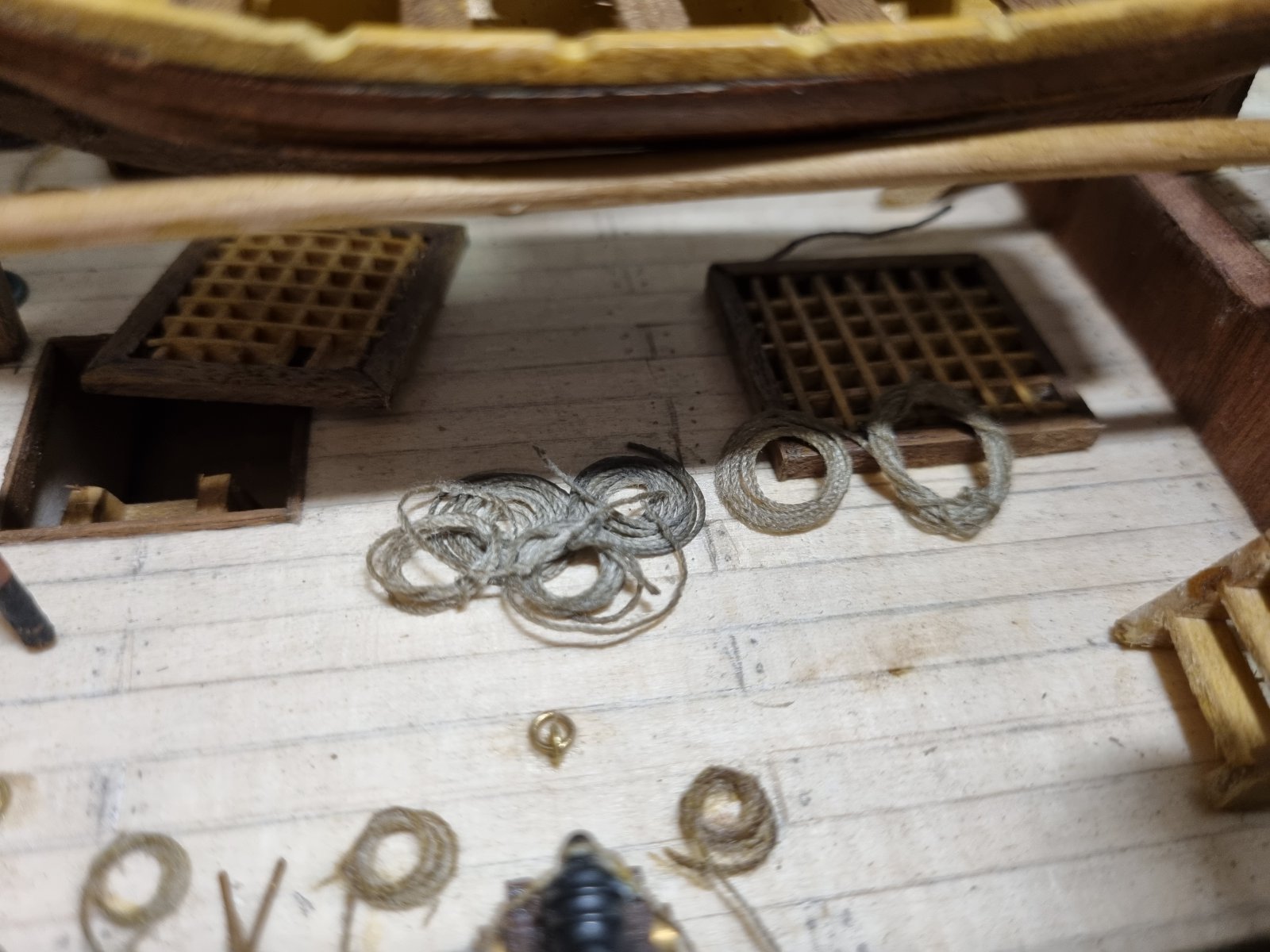

Ik heb bij het maken van de touwrolletjes onder de bijboot een druppel zwarte acryl wash door de witte lijm gedaan. Zodat dit met de lijm in het touw zal trekken. Je kan duidelijk kleur verschil zien tussen de klosjes touw aan de linker kant en de rechter kant.
Het geeft wel een leuk effect van verweerd touw.
Misschier is het realistischer als ik de volgende keer donker bruine wash ipv zwarte wash gebruik. Maar het was een uitprobeerseltje om te kijken hoe het effect zal zijn.

Om een idee te geven van de hoeveelheid wash die ik hiervoor gebruikte..... een 5x 0 kwastje, en dan alleen aan de punt van het kwastje een minidruppeltje wash.



[Stephan Kertész]

Judea bitumen gebruiken ze op SOS om touw te verouderen. Kijk maar bij Mati.n



[JDS73]

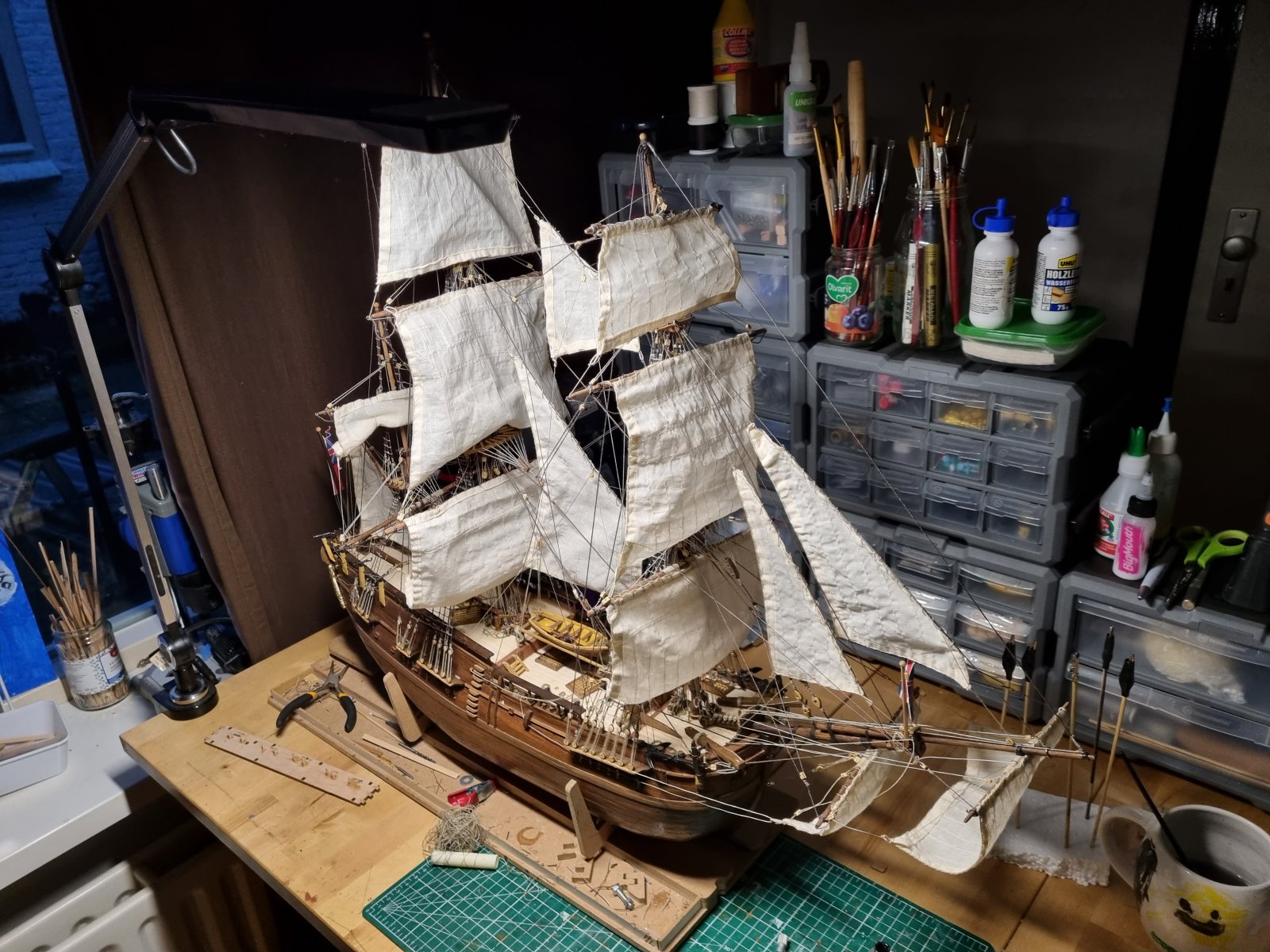

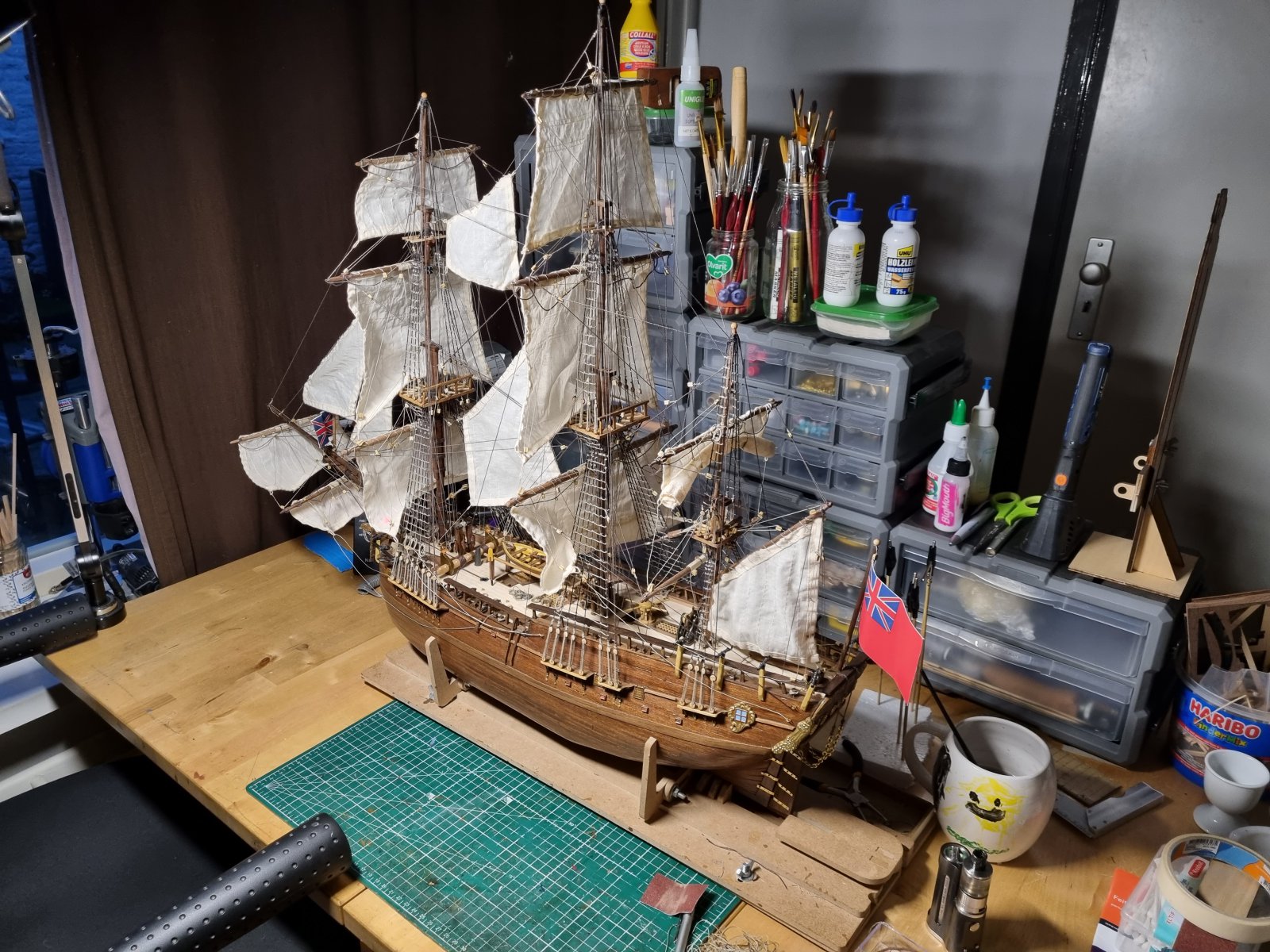

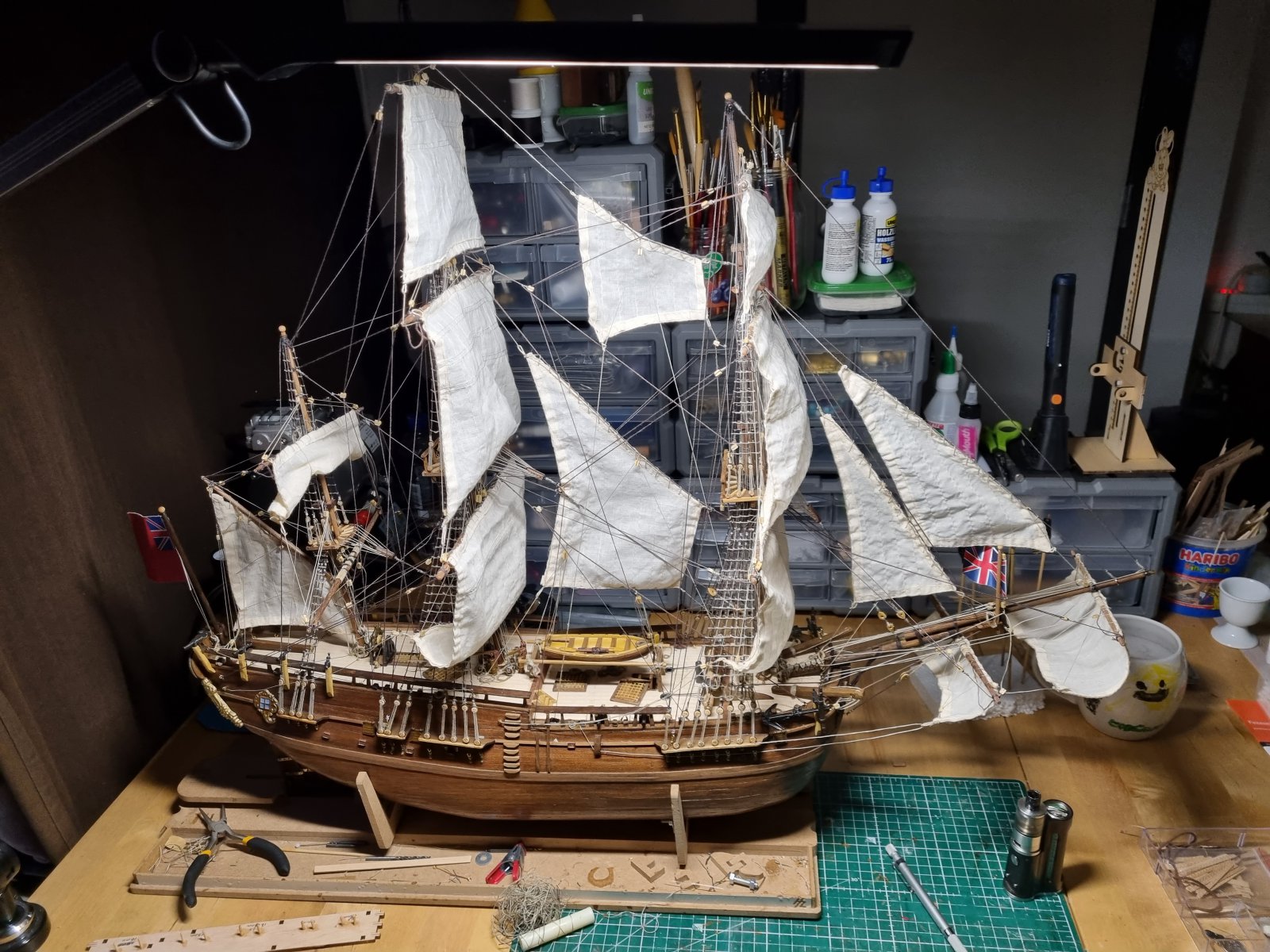

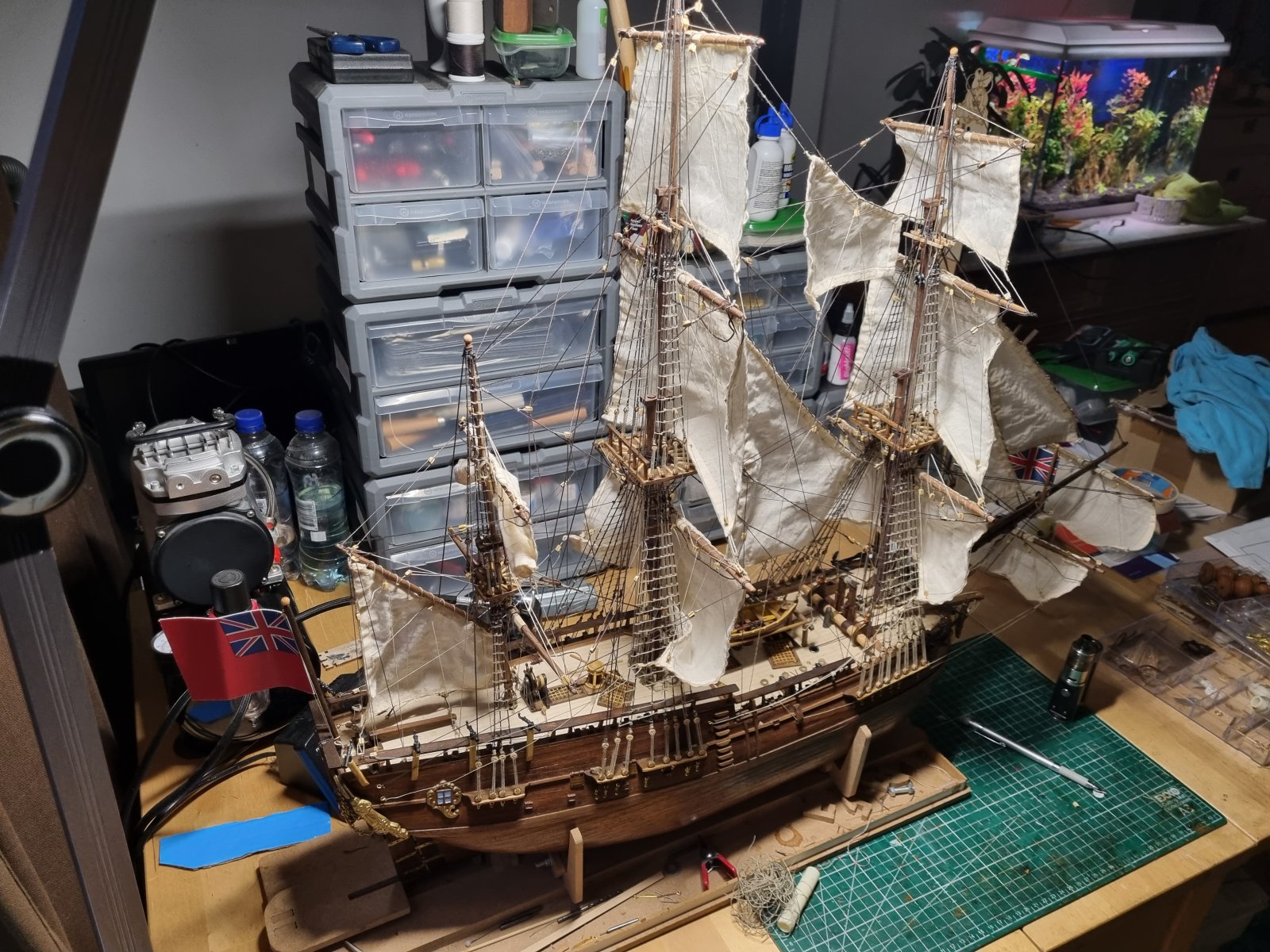

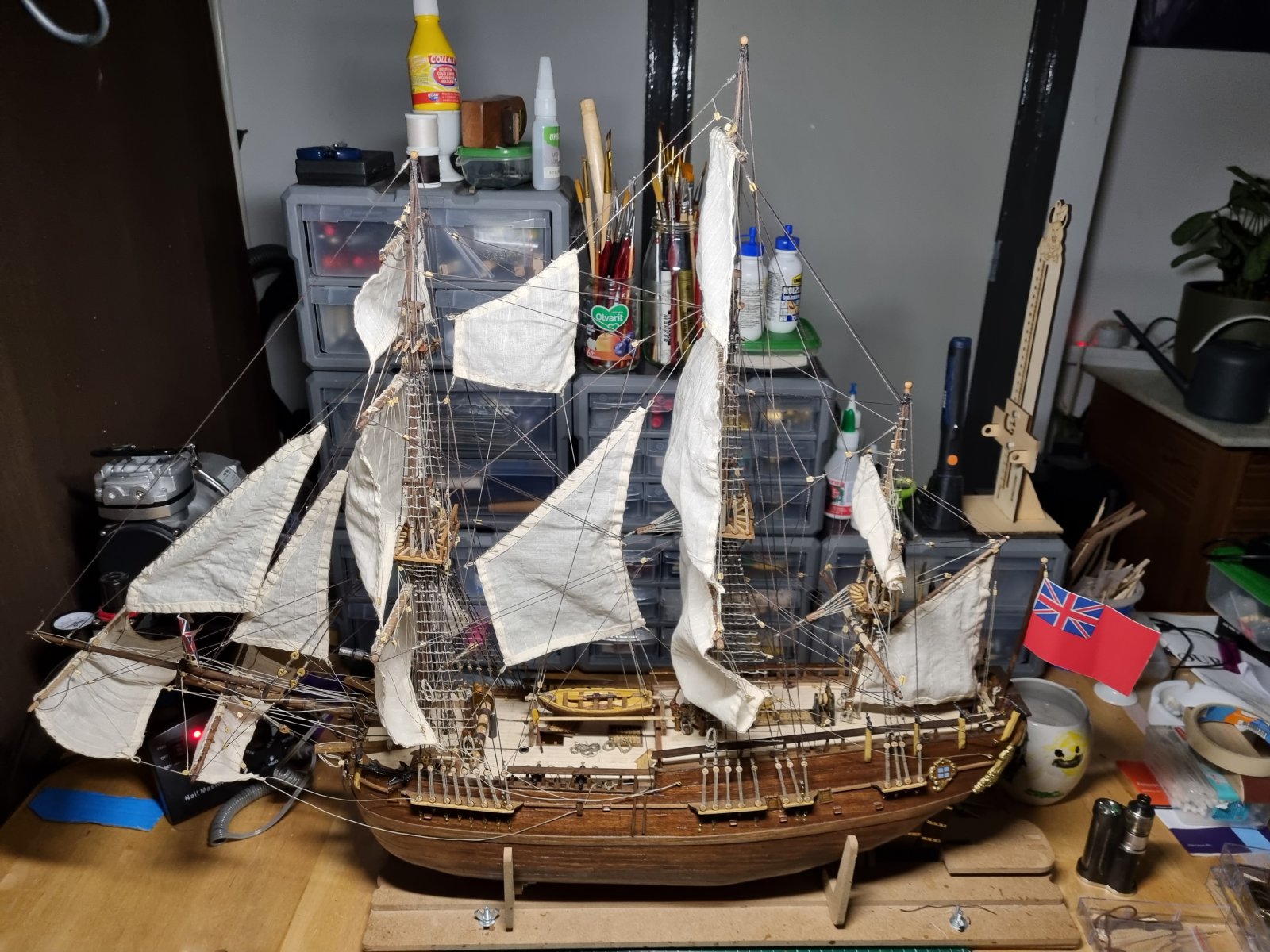

Voor zover is ze klaar.
Nog wat puntjes op de i zetten maar in de basis is ze af.



[Stephan Kertész]

Proficiat met dit mooi resultaat
