Bouwverslag: Pinta 1:65 Amati

ChrisVanDerLinden

ChrisVanDerLinden

Hallo,

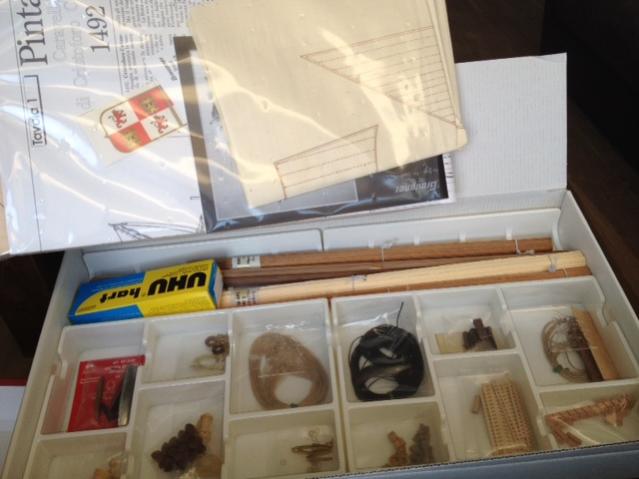

Na flink wat advies te hebben gekregen, vandaag maar de knoop door gehakt en een set gekocht. Ik heb er zin in, hopelijk blijft dat zo ;-)

full


full


Ik zal hier mijn bouwverslag bijhouden, en waarschijnlijk HEEL veel vragen want het is de eerste keer dat ik iets met hout en een schip doe. Kortom pret gegarandeerd ;)

Mijn eerste vraag dan maar: Hoe begin ik? Ik zag al een plank voorbij komen om het schip op te zetten tijdens het bouwen? Verder nog dingen die ik bij aanvang moet weten?

Groeten!

Chris

Laatst bewerkt door een moderator:
Ik ga je verslag volgen. Eerste dingen die te binnen schieten zijn inderdaad de bouwplank, legoblokjes zijn een handig hulpmiddel om de spanten haaks op de kiel te lijmen. Voordat je gaat lijmen eerst de spanten even controleren of ze kloppen met de tekening. Die zal wel wel bij zitten. Draai bij het controleren de onderdelen ook even om zodat je kan zien of de elementen ook symmetrisch zijn. Het is ook aan te raden tussen de spanten onderling een extra koppelstukje te zetten om vervorming tijdens het beplanken tegen te gaan. Misschien is dit al bij de kit inbegrepen. E.e.a. is ook terug te vinden in m'n verslag van de Dolphyn. Er zijn vast nog meer tips en truks. Deze schoten mij te binnen.

Succes,

Erik

Welkom op deze boten bouwers club
Als je op Germt zijn bouwverslag gaat kijken dan zie je hoe het moet
z,n plank met hoekjes de Lego blokjes en nog veel meer nuttige tips
Wens je heel veel bouw plezier
Groet Ton

hey, bedankt alvast voor de tips.
Ik heb nu een kleine bankschroef, werkt dat ook om je kiel in vast te zetten?
Wat is precies het voordeel van een bouwplank? Bij een groot zwaar schip kan ik me voorstellen dat een bankschroef toch gaat zakken maar dit model is niet echt groot?

Ik ga ook even op zoek naar wat lego blokken :)

ChrisVanDerLinden zei:
hey, bedankt alvast voor de tips.
Ik heb nu een kleine bankschroef, werkt dat ook om je kiel in vast te zetten?
Wat is precies het voordeel van een bouwplank? Bij een groot zwaar schip kan ik me voorstellen dat een bankschroef toch gaat zakken maar dit model is niet echt groot?

Ik ga ook even op zoek naar wat lego blokken :)
Klik om te vergroten...

Bankschroef zou kunnen. Zelf vind ik het prettig om de kiel over de hele lengte in te klemmen. Het is maar een dun multiplexplaatje en zo hou je hem mooi recht. Zou zonde zijn als je spanten mooi haaks hebt gelijmd en er later achter komt dat je kiel krom is getrokken. En het werkt prettig. Ik weet niet of je bankschroef vast staat, maar een bouwplank draai je zo alle kanten op.

eagter zei:
Bankschroef zou kunnen. Zelf vind ik het prettig om de kiel over de hele lengte in te klemmen. Het is maar een dun multiplexplaatje en zo hou je hem mooi recht. Zou zonde zijn als je spanten mooi haaks hebt gelijmd en er later achter komt dat je kiel krom is getrokken. En het werkt prettig. Ik weet niet of je bankschroef vast staat, maar een bouwplank draai je zo alle kanten op.
Klik om te vergroten...

Yep ok makes sense. Ga er binnenkort eentje maken dan :)

Het voordeel van de bouwplank is dat de kiel recht blijft en dat bereik je met een kleine bankschroef niet. Ook al is de kiel nu recht dat kan door hebt eraan lijmen van de beplanking gemakkelijk veranderen.

Andy

ABrouwer zei:
Het voordeel van de bouwplank is dat de kiel recht blijft en dat bereik je met een kleine bankschroef niet. Ook al is de kiel nu recht dat kan door hebt eraan lijmen van de beplanking gemakkelijk veranderen.

Andy
Klik om te vergroten...

ok dat wist ik niet. Nouja dit is mijn eerste schip dus ik weet niks :)
blijf vooral tips geven ! haha

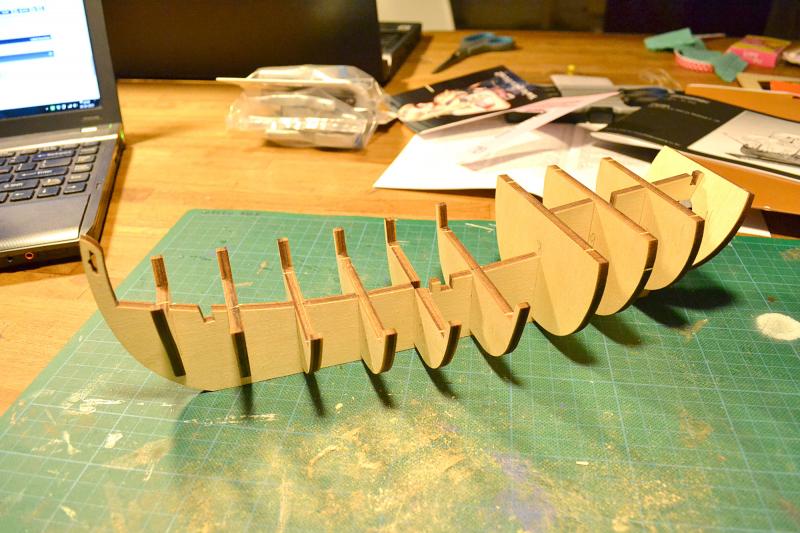

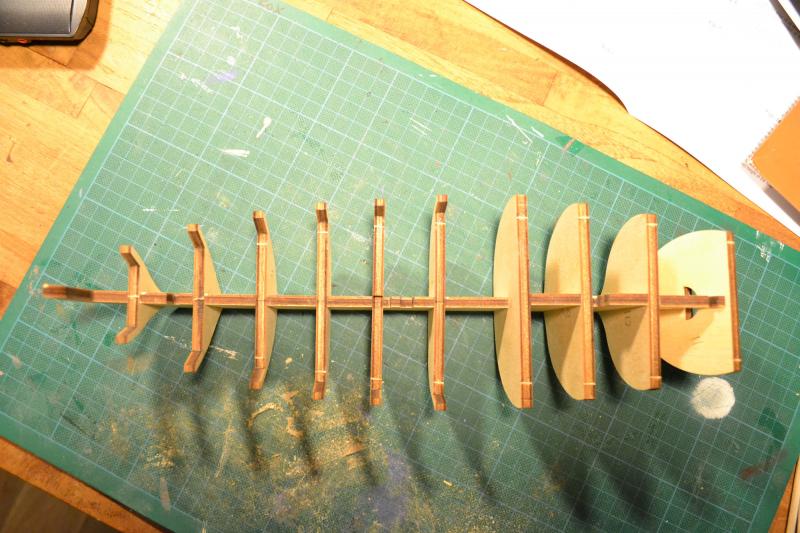

Zo ik heb hier een dry fit van de ... uhm ja hoe het ook heet :)

full


full


Alles heb ik met wat schuur en veil werk passend gemaakt. Het meeste lijkt ook symetrisch en op een enkel klein dingetje na staat alles ook haaks. Het is maar een klein model dus het wiebelt niet alle kanten op.

Als ik het goed heb is de volgende stap de dwarse schotten afschuinen in de richting van de voor en achterkant? Een paar vragen:

- Lijm ik eerst alles vast? en daarna alles schuin afveilen?
- Hoe bepaal je hoe je het moet afschuinen? Leg je het op de plattegrond en dan aftekenen aan de bovenkant? Of op het oog?

ik wacht even jullie reacties af voor ik verder ga

groeten!

Chris

Laatst bewerkt door een moderator:
Chris, al goed bezig zo te zien.

Voordat je gaat afschuinen kun je eerst proberen te kijken hoe de dekken erop komen, hoe en of er bepaalde doorkijkjes in het dek gaan komen en beslissen of je verstevigingen tussen de spanten wil aanbrengen of eventueel opvulblokken met balsahout (vooral bij de voorste en achterste spanten) dit kan nuttig zijn om de ronding er later mooi in te krijgen.

Ik zou pas beginnen met afschuinen van de spanten als ze vastgelijmd zitten, anders ben je er nooit zeker van dat ze niet een fractie verschuiven tov elkaar, wat de vorm van de romp weer zal beïnvloeden.
Ik ben zelf gewend de uiteindelijke vorm op het oog af te werken met schuurwerk en vind daarom het balsa ertussen heel nuttig.

Er bestaan veel trucjes bij het afschuinen, maar de essentie is er regelmatig een dun latje tegen aanleggen en drie of liefst meer spanten overspannen, als je de lat losjes met duim en pink tegen de buitenste spanten aandrukt zie je vanzelf waar er meer af moet of eventueel een spant breder gemaakt moet worden of verkeerd geplaatst is qua hoogte. Daarom eerst deze dry-fit. Grove fouten kun je er nu al uithalen zonder te moeten schuren.

er zijn veel sites op internet te vinden met meer uitleg, hier een voorbeeld:

http://www.vanhalterenweb.nl/modelbouw/?p=1316

succes en veel bouwplezier

Grt
Diederik

hier nog een voorbeeld van het opvullen met balsa:
full

Laatst bewerkt door een moderator:
Als de spanten naar je zin zijn kan je ze op de kiel lijmen en daarna schuren. Schuren is in principe op het oog. Als je een latje over 3 spanten legt, dan kan je bij de middelste zien wat er ongeveer af moet. Het idee van het afschuinen is om een groter lijmoppervlak te krijgen.

Hier nog een voorbeeld. Ik was wat luier dan Diederik en heb alleen het voorste deel gevuld. Daarnaast een dek toegevoegd die de spanten onderling koppelt. Kan ook met klosjes. Wat je zelf prettig vind werken.


Laatst bewerkt:
Helemaal correct. Maar je borst maar nat. Er zullen nog heel wat benamingen volgen. Ik heb ze ook verre van allen onder de knie ;)

Alles wat niet echt is (in de scheepsbouw) wordt "vals genoemd:
-Valse kiel (de ruggegraat)
-Vals dek (de triplex plaat) deze wordt straks beplankt, en dan wordt het dek genoemd.

Wat betreft de spanten afschuren, of eigenlijk afschuinen, vergis je daar niet in.
Er is al, terecht, geopperd dat met een hulplatje te doen, dat is juist.
Zorg dat het "hulplatje" steeds de volledige oppervlakte van de spant raakt.
Anders krijg je straks steeds een beetje een knik in je romp te zien.
Haal daarna het overgebleven zwart (komt van het laseren van de spanten) op de spanten met een fijn schuurpapiertje eraf, dan houd de houtlijm beter als je gaat beplanken
Neem hier de tijd voor en blijf kritisch naar de vorm kijken:)

Volg je ook andere pinta bouwers? Dat kan helpen een idee te krijgen van waar je tegen aan kan lopen. Heeft mij al een paar keer geholpen.

ok bedankt iedereen, ik denk dat ik het begrijp, met de fotos die er nu bijgeplaatst zijn heb ik er ook een beeld bij. ga die site ook nog even bestuderen.

merk wel dat ik niet het juiste gereedschap heb. mijn vijltjes zijn volgens mij voor ijzer en te fijn, het afschuinen duurt eeuwig lang en heb ongenadig pijn in mn vingers inmiddels. morgen maar eens kijken naar een hout raspje of grovere vijl.

ChrisVanDerLinden zei:
merk wel dat ik niet het juiste gereedschap heb. mijn vijltjes zijn volgens mij voor ijzer en te fijn, het afschuinen duurt eeuwig lang en heb ongenadig pijn in mn vingers inmiddels. morgen maar eens kijken naar een hout raspje of grovere vijl.
Klik om te vergroten...

Wat ook goed werkt is een kartonnencilinder van een keukenrol bekleden met schuurpapier secuur vastgelijmd met bisonkit o.i.d. Een soort zelfgemaakte ronde vijl.

Je kunt verschillende rollen van verschillende diameters en met verschillende korrelgrootte maken...'t hoeft niet veel te kosten ;). Bij de action verkopen ze schuurpapier op rollen en dan kun je het papier schuin omwikkelen (strak langs de randen, net als de rol zelf, die ook opgebouwd is uit verschillende schuine stroken papier). Een dagje goed laten drogen, uiteinden recht afknippen en voilà. (zo kun je ook mini vijltjes maken van ijshoutjes of nagelvijltjes op maat maken, zo smal als je het zelf wilt).

Als je bij het afschuinen van de spanten een metalen rasp bij neemt, zeker de platte, heb je kans dat je er te snel teveel hout afhaalt en meestal te vlak. Een romp kent meestal alleen rondingen, vandaar een ronde vijl ;)

Grt

Diederik

PS: gooi niet te snel resthout weg: allerlei blokjes in allerlei vormen kun je bekleden met schuurpapier om je eigen scala aan schuurblokjes te maken. Ik bewaar soms wel wat teveel zooi, maar je weet maar nooit...
