Bouwverslag eerste stoommachientje

[mikeon]

Ik heb me een tijdje bezig gehouden met model auto's en vliegtuigen, maar wilde nu een keertje een stoommachine maken. Ik zal er een klein verslag over schrijven voor hen die het intreseerd.

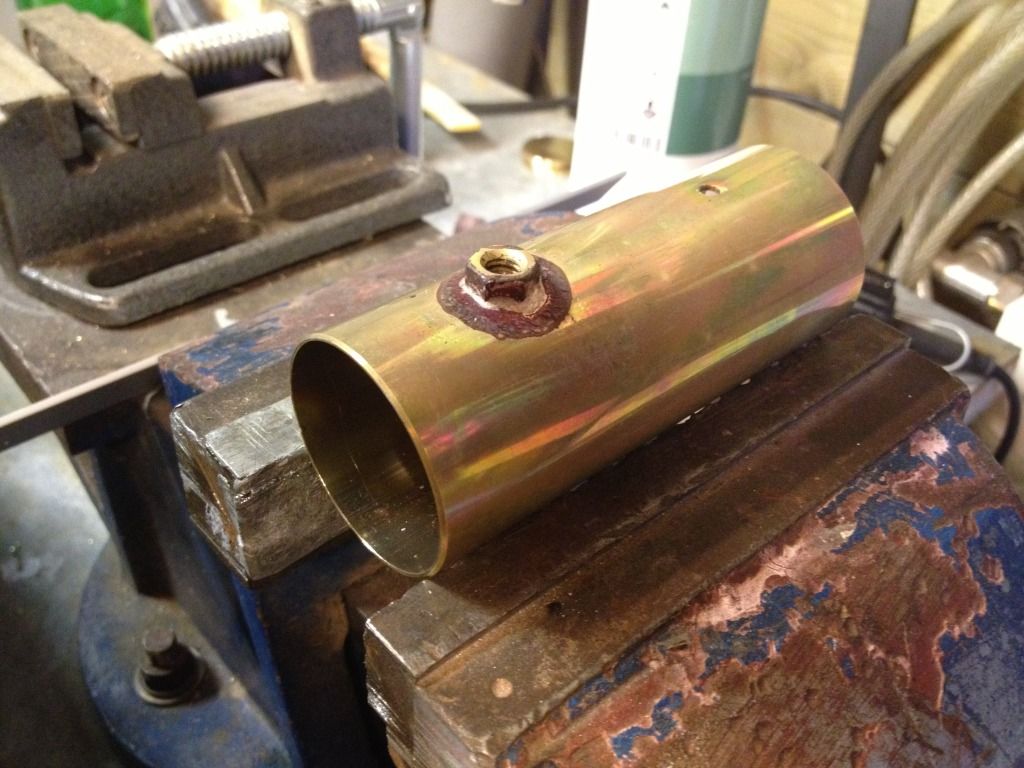

Keteltje. Met hardsoldeer de bout voor het veiligheidsventiel erop gezet.

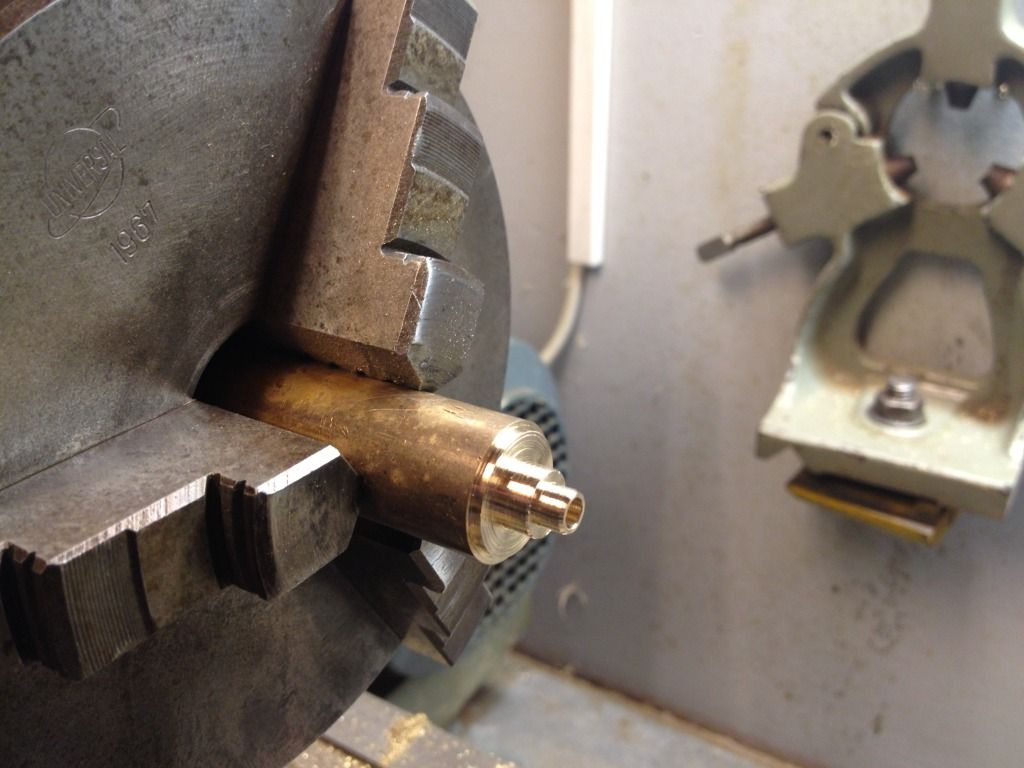

Op de draaibank een flensje gedraaid om de leiding mooier op de ketel te kunnen solderen.

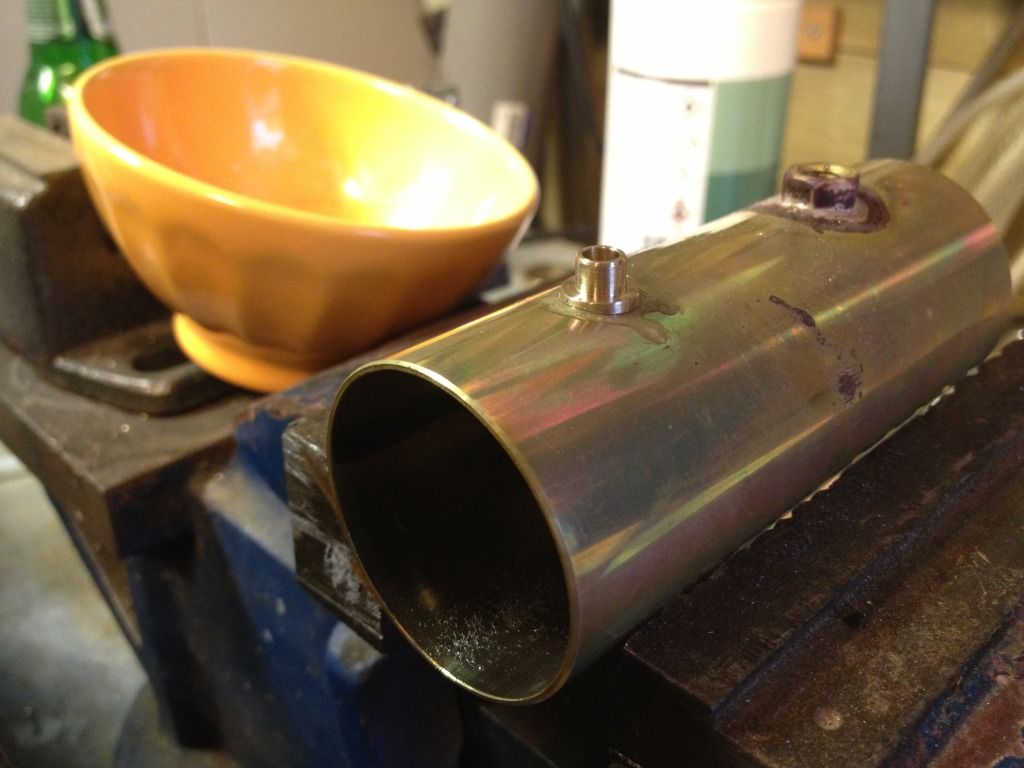

Het flensje op de ketel

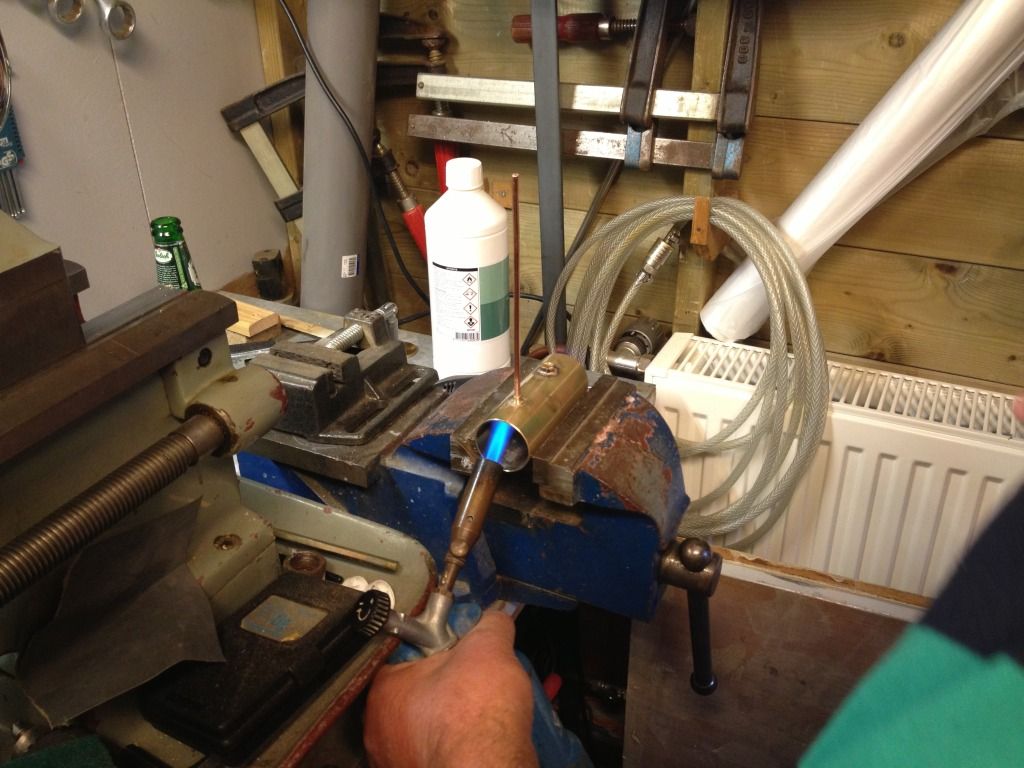

Flensje en leiding op de ketel solderen

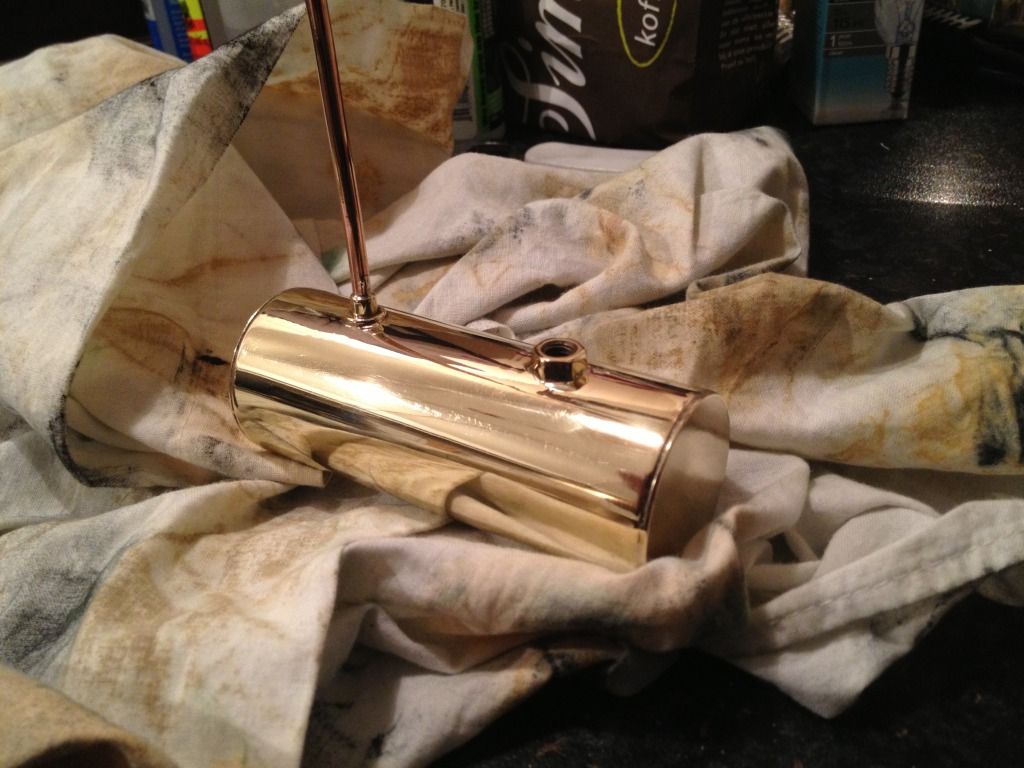

De deksels erop gesoldeerd en daarna gepoetst (wat een klus zeg!). Er zitten nog wat krasjes in maar die moeten nog eruit gepoetst worden.

Zo, dan gaan we nu werken aan het ventiel. Ik wil ook nog een flensje draaien op de draaibank om tussen de leiding te zetten zodat je die los kan koppelen en de ketel straks van het geheel kan halen.



[polanski]

Dat ziet er mooi uit



[pieter-paf]

Ziet er zeker leuk uit!!!
Ben benieuwd hoe die gaat worden.
Word het een stoommachine met wielen die rijdt of gewoon zo eentje die stil staat en iets aandrijft?
Want me pa had een Locomotief en een soort van oliepomp ding op een mooie houten plaat.



[F.van.Gent]

Het ziet er best mooi uit hoor.
Maar wat voor materiaal: gebruik je voor de KETEL Messing ???????
En waar haal je zo een diameter dan ??
En hoe lang en wat diameter heeft de ketel.
En met welke druk ga je werken.
mvg
Frederik



[Baggeraar]

Gelukkig.
"serieus" met zilver bezig.



[Puffin]

Hier kun je veel koper en medding krijgen incl. passende deksels

Modellbau und Maschinenbau Bruno Hartmann - Rohre



[mikeon]

@Pieter-paf, nou omdat het de eerste keer is word het gewoon een stilstaand exemplaar op een plankje.

@F.van.Gent, Hij is inderdaad van messing, net zoals het flensje. Buisje is uiteraard koper. Hij is nu getest op 6 bar zonder problemen. Maar bedrijfsdruk ligt natuurlijk lager, 2 bar denk ik.



[mikeon]

Oeps, kon toch niet wachten. Dus ventiel gemaakt en flensje gedraaid. In de flens zit in kleine inkeping met daarin een rubber o-ring.

Dit is het ventiel

Ketel met ventiel

Flensje

Flensje



[F.van.Gent]

Hoe lang is de ketel en wat diameter heeft deze
Graag antwoord a u b
mvg
Frederik



[Baggeraar]

Frederik, aan de afmetingen van die bankschroef te zien lijkt het me een wilesco kopie
14 cm lang 5 cm rond



[mikeon]

Bijna goed, het is een vereenvoudigde versie van de wilesco. Ben relatief onervaren op de draaibank, dus wilde het niet al te moeilijk maken.

Hij is 10cmx4cm



[F.van.Gent]

@Mikeon

Is er nog niets te melden aan het stoomfront
mvg
Frederik



[barry lawijt]

De flens is zeer mooi gemaakt , maar erg jammer "vind ik" dat de bouten niet evenredig zijn. Dit mocht gerust een M2 zijn.
En voor de rest al vorderingen gemaakt??



[F.van.Gent]

De flens is zeer mooi gemaakt , maar erg jammer "vind ik" dat de bouten niet evenredig zijn. Dit mocht gerust een M2 zijn.
En voor de rest al vorderingen gemaakt??

Ik denk als dat er niets meer gebeurt
Zijn laatste bericht is van oktober 2012
En sindsdien niets meer gehoort of gezien
mvg
Frederik



[Taildragger]

Even een time-out?
Jammer want ik vond het een mooi stukje werk.

Mvg Ron
