Weer een stapje verder. De bocht naar de steven is gestoomd, de volgende stap wordt het aanpassen van de mal zodat ik beter kan klemmen en het verlijmen van de strips tot één. Ik had gehoopt ook de knie te kunnen maken die gebruikt wordt als versteviging tussen de kiel en de steven maar dat is te krap allemaal, dat krijg ik niet gebogen helaas, ook niet na lang stomen.
Ook is de hog (weet de Nederlandse benaming helaas niet) die bovenop de kiel aan de binnenzijde van de romp komt samengesteld uit drie planken. Het is een plank waar de eerste plank van de beplanking tegenaan wordt gezet.
De verbinding tussen de drie planken is gemaakt dmv een lijmverbinding, hiervoor zijn de planken verjongt met een verhouding 1:8. Hier heb ik een 'fairing jig' voor gemaakt om dat eenvoudig met de bovenfrees te kunnen doen.
Na een beetje nabewerken om het lijmoppervlak volledig vla te maken kan alles dan verlijmd worden met PU lijm. Er ligt een rij achter om er één rechte strook van te maken die later in dikte en hoogte kan worden bijgeschaafd.
Later weer meer!
Ook is de hog (weet de Nederlandse benaming helaas niet) die bovenop de kiel aan de binnenzijde van de romp komt samengesteld uit drie planken. Het is een plank waar de eerste plank van de beplanking tegenaan wordt gezet.
De verbinding tussen de drie planken is gemaakt dmv een lijmverbinding, hiervoor zijn de planken verjongt met een verhouding 1:8. Hier heb ik een 'fairing jig' voor gemaakt om dat eenvoudig met de bovenfrees te kunnen doen.
Na een beetje nabewerken om het lijmoppervlak volledig vla te maken kan alles dan verlijmd worden met PU lijm. Er ligt een rij achter om er één rechte strook van te maken die later in dikte en hoogte kan worden bijgeschaafd.
Later weer meer!
@Blauwwinde Dank, die heb ik gemaakt van wat rest materiaal dat al jaren ergens in de schuur lag. Er zijn allemaal kleine latjes in gelijmd zodat de te stomen delen nooit direct op de vlakken in de stoomkist komen en de stoom dus mooi langs de te stomen delen gaat. Geen idee of het uitmaakt maar het leek me wel een goed idee
Al weer een stukje verder. De hog is in basis klaar nu het op dikte en breedte is geschaafd met de vandiktebank en met de hand.Ook de spiegel is een heel eind op weg.
De spiegel wordt opgebouwd uit een aantal planken waar een groef in is gefreesd en waar een los mes voor de onderlinge verbinding gaat zorgen. In het echt (1:1) wordt daar een zachte houtsoort voor gebruikt die gaat zwellen en voor een waterdichte afdichting zorgt. Ik pas nu ook teak toe omdat het aantal uur in het water te verwaarlozen is ik liever een hardhout toepas gezien de kwetsbaarheid op deze schaal. Ik moet me nog even buigen over de manier waarop ik alles ga klemmen als dit tot een plank wordt verlijmd die groot genoeg is voor de gehele spiegel. Hopelijk kom ik daar vandaag nog aan toe.
De spiegel wordt opgebouwd uit een aantal planken waar een groef in is gefreesd en waar een los mes voor de onderlinge verbinding gaat zorgen. In het echt (1:1) wordt daar een zachte houtsoort voor gebruikt die gaat zwellen en voor een waterdichte afdichting zorgt. Ik pas nu ook teak toe omdat het aantal uur in het water te verwaarlozen is ik liever een hardhout toepas gezien de kwetsbaarheid op deze schaal. Ik moet me nog even buigen over de manier waarop ik alles ga klemmen als dit tot een plank wordt verlijmd die groot genoeg is voor de gehele spiegel. Hopelijk kom ik daar vandaag nog aan toe.
"Zeiler,
Alles ligt nu op een vlakke workmate (extra aluminium kokers onder geklemd) te drogen.
Morgen eens kijken of het helemaal gelukt is!
foto Zeiler 9-2020
Extra aluminium kokers?
Dat zijn niet zo maar kokers. Dat is een leuke spaninrichting.
Mooi gemaakt.
En die plankjes zijn zeer strak.
Dat gaat zeker goed komen.
Veel modelbouwplezier,
Willum

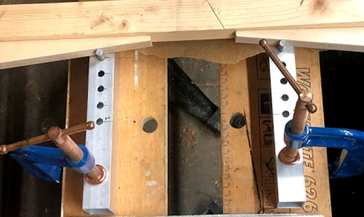

Alles ligt nu op een vlakke workmate (extra aluminium kokers onder geklemd) te drogen.
Morgen eens kijken of het helemaal gelukt is!
foto Zeiler 9-2020
Extra aluminium kokers?
Dat zijn niet zo maar kokers. Dat is een leuke spaninrichting.
Mooi gemaakt.
En die plankjes zijn zeer strak.
Dat gaat zeker goed komen.
Veel modelbouwplezier,
Willum
Ja, ik let er op maar moet er meer aandacht aan geven als ik ‘even snel/kort’ iets doe. Alles bij elkaar opgeteld is het toch weer voldoende als je altijd bezig bent...
Ik heb een masker met actief kool filter en fijnstof. Zal binnenkort de boel weer even verversen. Bedankt voor het meedenken!
Ik heb een masker met actief kool filter en fijnstof. Zal binnenkort de boel weer even verversen. Bedankt voor het meedenken!
Weer een stapje verder. De bocht naar de steven is gestoomd
Helaas is na een week drogen nog steeds aardig wat spanning aanwezig in het teak als ik de klemmen losmaakt k. Ik heb de boel daarom met mal en al in een zak gedaan en de slang van de behangstomer er bij gestopt. In totaal nu zo’n vier uur laten stomen en twee keer water bijgevuld. Het was zo slap en nat als een spons. Nu weer laten drogen, hopelijk binnenkort het gewenste resultaat!
Ook de knieën die in de steven en spiegel worden toegepast zijn in de maak. Gezien de lastige geometrie heb ik de vorm ook laten cnc frezen toen ik de spanten liet frezen. De delen zijn grof uitgezaagd uit op dikte geschaafd hout en daarna met een kopieerfrees in de freestafel gefreesd om de geometrie in eiken over te nemen. Een aantal vlakken maak ik pas in het werk zodat ik zeker weet dat de samenstelling klopt. Voor nu is het al een heel mooi gezicht, later wordt alles nog wat afgerond en 'vriendelijker' gemaakt.
Ik heb (helaas via de harde weg) ervaren dat als ik de delen aan elkaar lijm met dot hotmelt tussen de delen ik het hout van de mal of het werkstuk kapot maak. Deze keer heb ik gemerkt dat als ik een rilletje hotmelt tegen de delen aan leg alles voldoende vast zit, maar nog wel zodanig dat het rilletje weg te friemelen is. Eenmaal een beginnetje en je trekt het zo in één geheel weg...
Binnenkort even wat details aan de kiel aanbrengen en de steven vast in grove vorm maken. Alles komt straks samen met de gestoomde bocht en de samengestelde spiegel, maar zo ver zijn we nog niet.
Later meer!
Ik heb (helaas via de harde weg) ervaren dat als ik de delen aan elkaar lijm met dot hotmelt tussen de delen ik het hout van de mal of het werkstuk kapot maak. Deze keer heb ik gemerkt dat als ik een rilletje hotmelt tegen de delen aan leg alles voldoende vast zit, maar nog wel zodanig dat het rilletje weg te friemelen is. Eenmaal een beginnetje en je trekt het zo in één geheel weg...
Binnenkort even wat details aan de kiel aanbrengen en de steven vast in grove vorm maken. Alles komt straks samen met de gestoomde bocht en de samengestelde spiegel, maar zo ver zijn we nog niet.
Later meer!
Mensen zullen denken dat ik niet hard ga, dat klopt. Met een kleine man en voldoende te doen pas ik de werkzaamheden aan de sloep in de vrije uurtjes.
Toch nog het schroefraam kunnen opschonen en de spiegel kunnen maken. In de volgende stap wordt de spiegel netjes pas gemaakt zodat deze op de kiel aansluit. Daarna volgen de hog en de knie.
Dus later meer!!
Toch nog het schroefraam kunnen opschonen en de spiegel kunnen maken. In de volgende stap wordt de spiegel netjes pas gemaakt zodat deze op de kiel aansluit. Daarna volgen de hog en de knie.
Dus later meer!!
Afgelopen tijd rustig de tijd genomen om een aantal zaken uit te zoeken. Ten eerste de boring van de schroefas, daar heb ik een mal voor gemaakt met boorbussen. Deze is ook in de ronde cnc frezen meegenomen en daar heb ik diverse testjes mee gedaan om op de uiteindelijke kiel alles in één keer goed te doen.

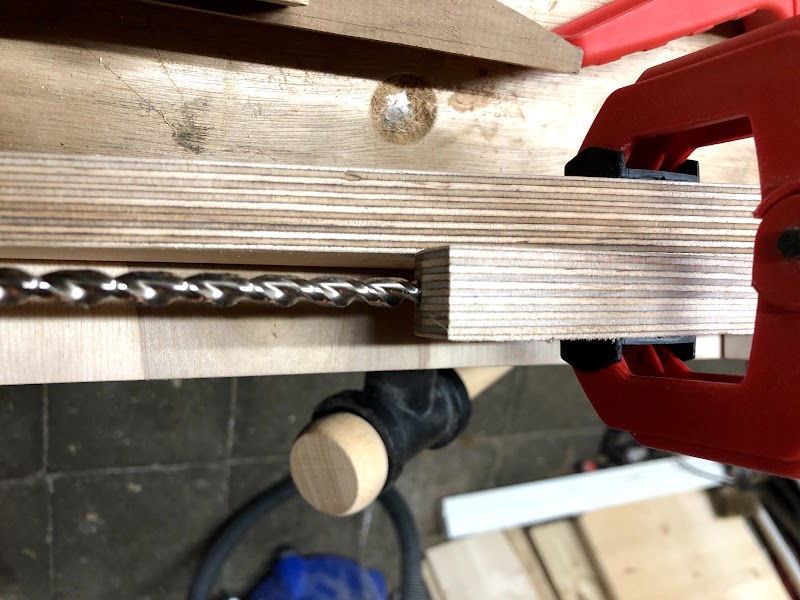

De boor loopt er precies in het midden van de 18mm multiplex plaat in...
... en hier er weer uit
Daarna het plan gemaakt om langzamerhand delen samen te gaan stellen en te verlijmen. Als eerste de 'hog' op de kiel.
En dan, je zal altijd zien: de testjes voor het boren van de schroefas vallen positief uit maar zodra het definitieve gat geboord moet worden verloopt alles zodanig dat gat gat 1,5 mm verkeerd uit komt en ook niet door het center van de kiel loopt... Uiteindelijk met de ronde rasp alles op de juiste plek gekregen en het bedoelde eiken blok gemaakt waardoor deze 'fout' niet meer te zien is.
Nu wachten tot de lijm droog is en eens kijken hoe deze samenstelling op het spantenraam en de spiegel past.
Later weer meer zaken!
De boor loopt er precies in het midden van de 18mm multiplex plaat in...
... en hier er weer uit
Daarna het plan gemaakt om langzamerhand delen samen te gaan stellen en te verlijmen. Als eerste de 'hog' op de kiel.
En dan, je zal altijd zien: de testjes voor het boren van de schroefas vallen positief uit maar zodra het definitieve gat geboord moet worden verloopt alles zodanig dat gat gat 1,5 mm verkeerd uit komt en ook niet door het center van de kiel loopt... Uiteindelijk met de ronde rasp alles op de juiste plek gekregen en het bedoelde eiken blok gemaakt waardoor deze 'fout' niet meer te zien is.
Nu wachten tot de lijm droog is en eens kijken hoe deze samenstelling op het spantenraam en de spiegel past.
Later weer meer zaken!
Laatst bewerkt:
De lijm is droog en alles is schoon gebleven. Het blijft fijn om met houtlijm te werken die gewoon met water weg te poetsen als het na klemmen wegloopt.
Daarom verder kunnen gaan met de knie van de achtersteven. Deze wordt aan de kiel en aan de spiegel bevestigd. Hieronder een schets van de situatie zoals het moet worden.
De knie uit eiken en de bouten gemaakt uit bronzen staf. Er komen M3 moeren op.
Samengesteld ziet dat er aan de binnenzijde zo uit, het teveel aan uitstekende draad wordt later bijgewerkt. De overlengte helpt me met de montage.
(Het berken multiplex, het lichte hout, is onderdeel van de mal waarvan de romp uiteindelijk wordt weggenomen als de romp klaar is met beplanken)
En aan de achterkant vallen de moeren binnen het vlak van de spiegel, de gaten worden later afgeplugd met teak houten proppen. Er zit nu even tape op de achterkant om beschadigingen te voorkomen tijdens het klussen.
Nu nog de bevestiging aan de kiel, dat levert wat meer hoofdbrekers op omdat het onder een rare hoek in de kiel geboord moet worden, nog maar even een nachtje over slapen.
Vraagje aan de meelezers: omdat de moeren in het zicht komen lijkt het me leuk om ook hier weer zo veel mogelijk de 1:1 bouwwijze te volgen. Ik gebruik nu messing ringen en moeren maar in het echt wordt (silica)brons gebruikt omdat het duurzaam is en het hout niet wordt aangetast. Daarom ben ik op zoek naar M3 ringen en moeren in brons. Heeft iemand daar een adresje voor of kan iemand me er aan helpen? Ik heb er max 20 nodig voor alle knieën die in het sloepje komen. Ik wil er uiteraard een kleine vergoeding voor geven.
Later weer meer!
Daarom verder kunnen gaan met de knie van de achtersteven. Deze wordt aan de kiel en aan de spiegel bevestigd. Hieronder een schets van de situatie zoals het moet worden.
De knie uit eiken en de bouten gemaakt uit bronzen staf. Er komen M3 moeren op.
Samengesteld ziet dat er aan de binnenzijde zo uit, het teveel aan uitstekende draad wordt later bijgewerkt. De overlengte helpt me met de montage.
(Het berken multiplex, het lichte hout, is onderdeel van de mal waarvan de romp uiteindelijk wordt weggenomen als de romp klaar is met beplanken)
En aan de achterkant vallen de moeren binnen het vlak van de spiegel, de gaten worden later afgeplugd met teak houten proppen. Er zit nu even tape op de achterkant om beschadigingen te voorkomen tijdens het klussen.
Nu nog de bevestiging aan de kiel, dat levert wat meer hoofdbrekers op omdat het onder een rare hoek in de kiel geboord moet worden, nog maar even een nachtje over slapen.
Vraagje aan de meelezers: omdat de moeren in het zicht komen lijkt het me leuk om ook hier weer zo veel mogelijk de 1:1 bouwwijze te volgen. Ik gebruik nu messing ringen en moeren maar in het echt wordt (silica)brons gebruikt omdat het duurzaam is en het hout niet wordt aangetast. Daarom ben ik op zoek naar M3 ringen en moeren in brons. Heeft iemand daar een adresje voor of kan iemand me er aan helpen? Ik heb er max 20 nodig voor alle knieën die in het sloepje komen. Ik wil er uiteraard een kleine vergoeding voor geven.
