Bouw Cat CT660 truck met Nooteboom euro pendel-x interdolly 3-smalbed-6 dieplader

Hallo Luitjes,
..weer wat verder gekomen...
0090

0090

  • Media owner Catwoman
  • Date added
alle moertjes op draadeind bevestigen met loctite...
0091

0091

  • Media owner Catwoman
  • Date added
...en na al dat werk zijn ze gereed voor alle wielen...
0092

0092

  • Media owner Catwoman
  • Date added
...maar eerst nog doorknippen....
0093

0093

  • Media owner Catwoman
  • Date added
...en dan met contactlijm in de velgen lijmen...
0094

0094

  • Media owner Catwoman
  • Date added
...en uiteindelijk zijn alle wielen gereed....
0095

0095

  • Media owner Catwoman
  • Date added
...close-upje...

Groetjes, Charlotte.:bye:

Charlotte dat ziet er weer perfect uit.:thumbsup:
Nou dacht ik met 180 wielmoeren op de LTM 11200 al veel wielmoeren te hebben, maar je overtreft het met 288 wielmoeren.;)
Nu hoef je gelukkig ze niet allemaal los te draaien bij een wielwisseling.:bye:

Groet Leo.

Hallo Luitjes,
...naast mijn Nooteboom flatbed ook deze maar weer eens wat aandacht gegeven....
096

096

  • Media owner Catwoman
  • Date added
097

097

  • Media owner Catwoman
  • Date added
...afdrukken gemaakt van de interdolly en het achterdek,en het geheel opgesteld met de cat385 ...
...geeft een aardig beeld van hoe lang de combinatie gaat worden....
...het eerste wat ik ga maken zijn de pendel assen, dus eerst een ontwerp maken etc. ....
99a

99a

  • Media owner Catwoman
  • Date added
099

099

  • Media owner Catwoman
  • Date added
098

098

  • Media owner Catwoman
  • Date added
100 (2)

100 (2)

  • Media owner Catwoman
  • Date added
....hierboven foto's van de 1:1 as-stellen...
102

102

  • Media owner Catwoman
  • Date added
...een klein tekeningtje uitvergroot naar de 1:16 schaal....
103

103

  • Media owner Catwoman
  • Date added
...de arm van het as-stel overgetrokken en verder uitgewerkt,daarna op karton overgezet om wat proeven mee te kunnen doen...
104

104

  • Media owner Catwoman
  • Date added
...hier zie je aan de onderkant een tekening van het achterdek, de houten balk neemt de plek in van de gieksleuf en zo krijg je een beeld van de ruimte die over is voor het as-stel...
....vervolgens het draaipunt bepaald, en daar een cirkel omheen getrokken, wat gelijk is aan de dikte van de arm...
...door nu het as-stelsel van karton op de tekening te plaatsen langs de eerder getrokken cirkel kun je zien hoeveel ruimte er nog over is voor de wielen als deze naar binnen draaien, uiteindelijk heb nog ik 4 mm speling over bij een hoek van het as-stelsel van +-60 graden ...
...ruim voldoende dus,proef is geslaagd !....:banana:
...volgende stap is het uitdokteren van de draaischijf met lagering waar de hele as op draaid...

Groetjes, Charlotte.:bye:

Is weer prachtig [emoji108]. Ik leg geen zeiltje over mijn toetsenbord.......ik heb daar iets voor wat we vroeger voor de kinderen gebruikten [emoji16]

hallo Charlotte dit gaat weer zo een projekt worden waar iedereen voor zorgsmaatregelen neemt om zijn toetsenbord te beschermen :):) ga het zeker weer volgen

Wauw, ik ga deze zeker volgen! Erg knap dat je alles zelf gemaakt krijgt hoor, ik vind het soms al lastig genoeg met al het 3d printen van mijn trailer. Wellicht kan ik her en der nog wel wat afkijken van je ter modificatie van de 3df variant,

Groetjes Tom

Dankjewel John en Tom :thumbsup:
....weer wat verder....
...eerst ga ik 1 compleet as stelsel maken,dus begin ik met de draaischijf...
99a

99a

  • Media owner Catwoman
  • Date added
099

099

  • Media owner Catwoman
  • Date added

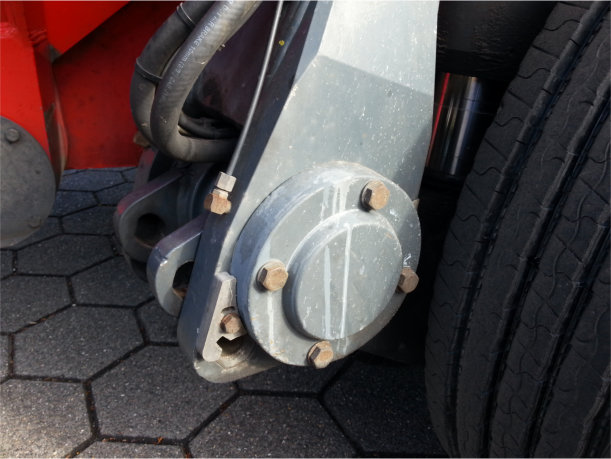

...hierboven de 1:1 versie ...
105

105

  • Media owner Catwoman
  • Date added
...eerst een tekening gemaakt van het geheel als samenstelling, en daarna de onderdelen getekend...
106

106

  • Media owner Catwoman
  • Date added
107

107

  • Media owner Catwoman
  • Date added
...eerste onderdeel is de centrale spil waar de kogellagers op gaan komen...
108

108

  • Media owner Catwoman
  • Date added
....daarna de basis plaat gemaakt maat is rond 60 mm...
...in het midden zie je een uitsparing,daar komt de centale spil in te vallen, en wordt zo door de basisplaat op zijn plaats gehouden...
109

109

  • Media owner Catwoman
  • Date added
...daarna het draai gedeelte gemaakt maat rond 50 mm...
...ik heb gekozen voor aluminium als materiaal om alles zo licht mogelijk te houden...
...om de arm straks vast te kunnen solderen ,heb ik een top plaat gemaakt van messing waar de arm dan op vast gesoldeerd wordt...
110

110

  • Media owner Catwoman
  • Date added
111

111

  • Media owner Catwoman
  • Date added
112

112

  • Media owner Catwoman
  • Date added
...hierboven zie je de samen bouw volgorde van de onderdelen...
113

113

  • Media owner Catwoman
  • Date added
...daarna is het tijd om gaatjes te boren voor de schroefdraad...
114

114

  • Media owner Catwoman
  • Date added
...dit doe ik op de boor/freesmachine,dankzij de digitale uitlezing en de cirkel verdeling functie kan ik dit zonder draaitafel doen...
...op de foto zie je de x en y as een waarde aangeven,voor het volgende te boren punt is het verstellen naar 0 van de beide assen en het punt is bereikt...
115

115

  • Media owner Catwoman
  • Date added
...hier staat de tafel dus op het juiste punt, na het boren met volgende functie pijl naar nieuwe positie,dan komen er weer cijfers te staan, en de tafel moet dan weer naar 0 gedraaid worden etc....
116

116

  • Media owner Catwoman
  • Date added
...eerst alles gecenterd....
117

117

  • Media owner Catwoman
  • Date added
...en daarna geboord...
118

118

  • Media owner Catwoman
  • Date added
...schroefdraad M2 getapt....
119

119

  • Media owner Catwoman
  • Date added
...de onderplaat heeft gewoon gaten van 2 mm en wordt straks door het frame heen vastgezet...
120

120

  • Media owner Catwoman
  • Date added
121

121

  • Media owner Catwoman
  • Date added
...en het geheel zoals het er dan uitziet...
122

122

  • Media owner Catwoman
  • Date added

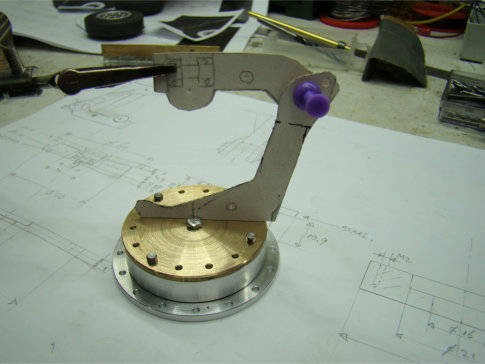

....en met het armpje erop...

Groetjes, Charlotte.:bye:

Dat ziet er netjes uit Charlotte, en petje af dat je de gaten in een cirkel verdeling met behulp van de digitale uitlezing er in boort. Het vraagt wel veel handelingen, maar daar tegenover heb je wel zeer nauwkeurig werk geleverd.
Het ziet er robuust uit en ondanks dat het vele werk maak je er een prachtig mooi project van.
Ga zo door, ik blijf je volgen en ben ben benieuwd naar het eind resultaat.:thumbsup:

Charlotte, ik vermoed dat je wel een verdeelschijf zult hebben, en vraag me af of het niet veel eenvoudiger en sneller is om een verdeelplaat me een indexer te gebruiken. Nu heb ik geen num. uitlezing, maar voor een groot aantal gaten in een cirkel lijkt mij dit niet de makkelijkste methode. :offtopic:
Cor

Dankjewel voor de "leukjes ", :thumbsup:
Dankjewel Swen,Leon ,Leo en Cor.:thumbsup:
@ Cor : idd, ik heb een verdeeltafel, echter die moet je eerst uit-klokken ,aangezien ik eerst het prototype compleet ga maken, en dus niet voor alle asstellen de onderdelen in serie maak, is het sneller deze methode te gebruiken.
De digitale methode is echter veel sneller,middelpunt opzoeken met geslepen asje in de maat van het gat,daarna de cirkel functie aanzetten,vervolgens het middelpunt programmeren, dan de doorsnede van de cirkel van de gaten, het aantal gaten, begin punt en eindpunt ingeven, en op naar de eerste positie etc...
Werkt echt heel makkelijk.Ook voor serie-produktie.:rolleyes:
We zien straks wel....;)

Groetjes, Charlotte.:bye:

Hallo luitjes,weer wat verder...
...de rest van de centrale spillen gedraaid....
124

124

  • Media owner Catwoman
  • Date added
....hiertoe wordt aan beide zijden van het stafmateriaal de bewerking aan de kant van de kogellagers gedaan...
125

125

  • Media owner Catwoman
  • Date added
...daarna op de band- zaagmachine de onderdelen afgezaagd van het stafmateriaal...
126

126

  • Media owner Catwoman
  • Date added
...en daarna nagedraaid tot de gewenste maat, en draad getapt...
...het draad tappen gaat met de hand, eerst de tap in de boorkop,en een stukje in het materiaal door de 3 klauw te verdraaien....
127

127

  • Media owner Catwoman
  • Date added
...daarna de boorkop losmaken en verwijderen en de taphouder op de tap zetten en verder de draad tappen....
128

128

  • Media owner Catwoman
  • Date added
...en na al het werk zijn alle centrale spillen nu gereed...
129

129

  • Media owner Catwoman
  • Date added
...ondertussen weer wat materiaal binnen gekomen,model bouw zeskant schroefjes, en schroefjes met een platte ronde kop zoals grote slotbouten dat ook hebben...
130

130

  • Media owner Catwoman
  • Date added
...die boutjes met platte ronde kop gaan gebruikt worden om op het bovendek de traanplaat platen vast te zetten, zoals op deze foto te zien is bij het 1:1 voorbeeld....

Groetjes, Charlotte.:bye:
