Zeehaen - 1:37.5 - From Dutch Explorer Abel J. Tasman

Als je het boek van Mondfeld heb.
In Montfeld's boek op pagina 308 en 309, Running rigging sizes.
Mainmast, Main Course, Tye for 16th/17th century it is 50%.

50% van wat?
Waar komt dit cijfer vandaan?
Wat is de formule?

On page 308 (Montfeld), in the lower left corner there are a few sentences explaining that the figures refer to the thickness of the main stay, 0.166% of the diameter of the mainmast at the deck (100%)

Again, how do I read this?

Alvast hartelijk bedankt.
Marcus

als je het uitrekent is de grote stag bijna de helft van de top van de grote mast

als op schaal je top van de mast 1 cm is dan moet je touw van 5mm gebruiken voor je stag

Marcus Botanicus zei:
@*Hans* van Kolderstok, omdat jij bouw dozen maakt, waar haal jij de antwoorden voor de diktes van het touw voor de modellen?
Klik om te vergroten...

Touwdiameters worden zoals Dirk (Amazone) al schrijft volgens Witsen afgeleid van bijvoorbeeld de mast waar ze op toegepast zijn. Dat probeer ik ook zoveel mogelijk aan te houden, al ben ik sterk afhankelijk van wat er aan touw in de markt te verkrijgen is.
Het lastige in deze tekst is dat wanneer Witsen schrijft dat de mast 71 voet is en 17 palm dik (ofwel 21 meter lengte) die 17 palm dik niet de doorsnede is, maar de omtrek (een mast van 1,7 meter doorsnede is wat veel).
In het stukje tekst van Witsen wordt geschreven dat de grote stag 10,5 duim is (is ongeveer gelijk aan 10,5 inch) en dit is dan ook de omtrek van het touw - niet de doorsnede.
Dit moet je dan delen door 37,5 (de schaal)
10,5/3,14 x 2,54 /37,5 is ca. 0,22 cm of 2,2 mm. Etc.
Dit is voor Nederlandse schepen een vuistregel.

Hans

hmm een touw van 2.2 is volgens mij veel te dun voor een stag schaal 1/37
maar de berekening klopt denk wel hoor dan zit ik er met mijn 5 mm goed naast dus vergeet dat maar:stout:

Laatst bewerkt:
amazone zei:
hmm een touw van 2.2 is volgens mij veel te dun voor een stag schaal 1/37
maar de berekening klopt denk wel hoor dan zit ik er met mijn 5 mm goed naast dus vergeet dat maar:stout:
Klik om te vergroten...
Toch klopt Witsen beslist wel hoor.
De formule van Rijk (Ronk) zegt bij een mastdoorsnede van 51 cm (17 palm, een palm 9.5 cm) een stagdoorsnede van 8,5 cm. Dit geeft de formule van Witsen ook (10,5 duim gedeeld door pi maal 2,54 = 8,5 cm).

amazone zei:
op blz 154 van witsen zijn boek staan de maten van de touwen van een fluit schip 110 voet lang
daar heb ik me op gebaseerd voor het touw werk van mijn fluiten
het is ff wat reken werk maar het is goed gedetaeerd



Hebbe noch doen meeten een Oostervaarder van 110 of 112 voet lang, wiens Masten, en Touwen, vinde als volgt:
De groote mast lang 77 of 78 voet, dik 17 palm. De fokke mast lang 68 of 69 voet, dik 15 palm. De boegh-spriet lang 46 of 47 voet, dik 15 palm. De bezaans mast lang 56 voet, dik 11 palm. De groote steng lang 46 of 47 voet, dik 10½ palm. De voor-steng lang 37 of 38 voet, dik 8½ palm. De groote ree lang 17 kleedt zeils, dat is 51 voet. Het groote stag dik 10½ duim, lang met de kraag 21 vadem. Het fokke stagh dik 7½ duim, lang 9½ vadem. Het groote wandt dik 6 duim, ieder spant lang 19 vadem. Het fokke wandt dik 5½ duim, ieder spant lang 18 vadem. Het bezaans wandt dik 3½ duim, ieder spant lang 14½ vadem. Het bezaans stagh dik 3½ duim, lang 11 vadem. Het groote stenge wandt dik 3½ duim, ieder spant lang 14 vadem. Het groote stenge stag dik 3½ duim, lang 22 vadem. Het voor-stenge wandt dik 3 duim, ieder spant lang 12 vadem. Het voor-stenge stagh dik 3 duim, lang 11 vadem. De blinde toppenants lang 16 vadem. De blinde brassen lang 17 vadem. De blinde tryzen lang 17 vadem. De voor-marsse boei-lyns lang 30 vadem. De voor-marsse toppenants lang 25 vadem. De voor-marsse val lang 30 vadem. De voor - marsse reep lang 6½ vadem. Het voor-marsse rak-touw lang 3½ vadem. De mantel van het voor-takel lang 9½ vadem. De looper van het voor-takel lang 26 vadem. De voor-marsse geitouwen lang 28 vadem. De fokke boei-lyns lang 15 vadem. De fokke toppenants lang 24 vadem. De fokke reep lang 17 vadem. Het fokke kardeel lang 30 vadem. De fokke brassen lang 18 vadem. Het fokke rak-touw lang 6 vadem. De voor-marsse brassen lang 26 vadem. De groote marsse boei-lyns lang 23 vadem. De groote marsse reep lang 7½ vadem. Het groote marsse rak-touw lang 4 vadem. De groote marsse toppenants lang 29 vadem. De groote marsse stander lang 15 vadem. De groote marsse val lang 28 vadem. De groote marsse gei - touwen lang 32 vadem. De groote marsse brassen lang 25 vadem. De mantel van het groote takel lang 10½ vadem. De looper van het groote takel lang 28 vadem. De groote toppenants lang 16 vadem. De groote reep lang 19 vadem. Het groot kardeel lang 36 vadem. Het groot rak-touw lang 7 vadem. De groote brassen lang 26 vadem. De bezaans schoot lang 16 vadem. De groote gei-touwen lang 26 vadem. De groote schooten lang 24 vadem. De groote marsse schooten lang 20 vadem. De groote smyten lang 12 vadem. De fokke schooten lang 22 vadem. De fokke smyten lang 10 vadem. De voormars schooten lang 17 vadem. De zware touwen dik 10½ duim, lang 100 vadem. Een kabel-touw dik 6 duim, lang 110 vadem. Een ander kabel-touw dik 5 duim, lang 120 vadem. Een paerde-lyn dik 2¾ duim, zynde lang 120 vadem.
Klik om te vergroten...

Overigens nog eens bedankt voor deze tekst Dirk. Ik was een beetje kwijt waar het allemaal ook al weer stond, en was al druk aan het zoeken toen jij dit postte...:)

@*Hans*, @Ronk, en @amazone, bedankt voor de uitleg. Jullie hebben het over Witsen's boek, welke is dat. Ik heb het originele van archive.org en Nicolaas Witsen and Shipbuilding Dutch Golden Age 2012 in het Engels van Ab Hoving.

Ik heb op MSW ook nog een paar Excel spreadsheets gevonden en een uitgebreide excel van een schooner. Ik zal de link opzoeken als iemand hem wil hebben.

Stephan Kertész zei:
Koos heb me eens een file gestuurd die heeft dit uitgewerkt in Excell. Ik heb de file uitgebreid naar alle jaartallen in engels en nederlands Die kan je dan gebruiken Heb ze al gestuurd
Klik om te vergroten...

Opgestuurd naar mijn, email? Alvast bedankt.
Marcus

Vandaag t/m zaterdag regen, en we hebben het nodig. Ben druk bezig met de deck items.

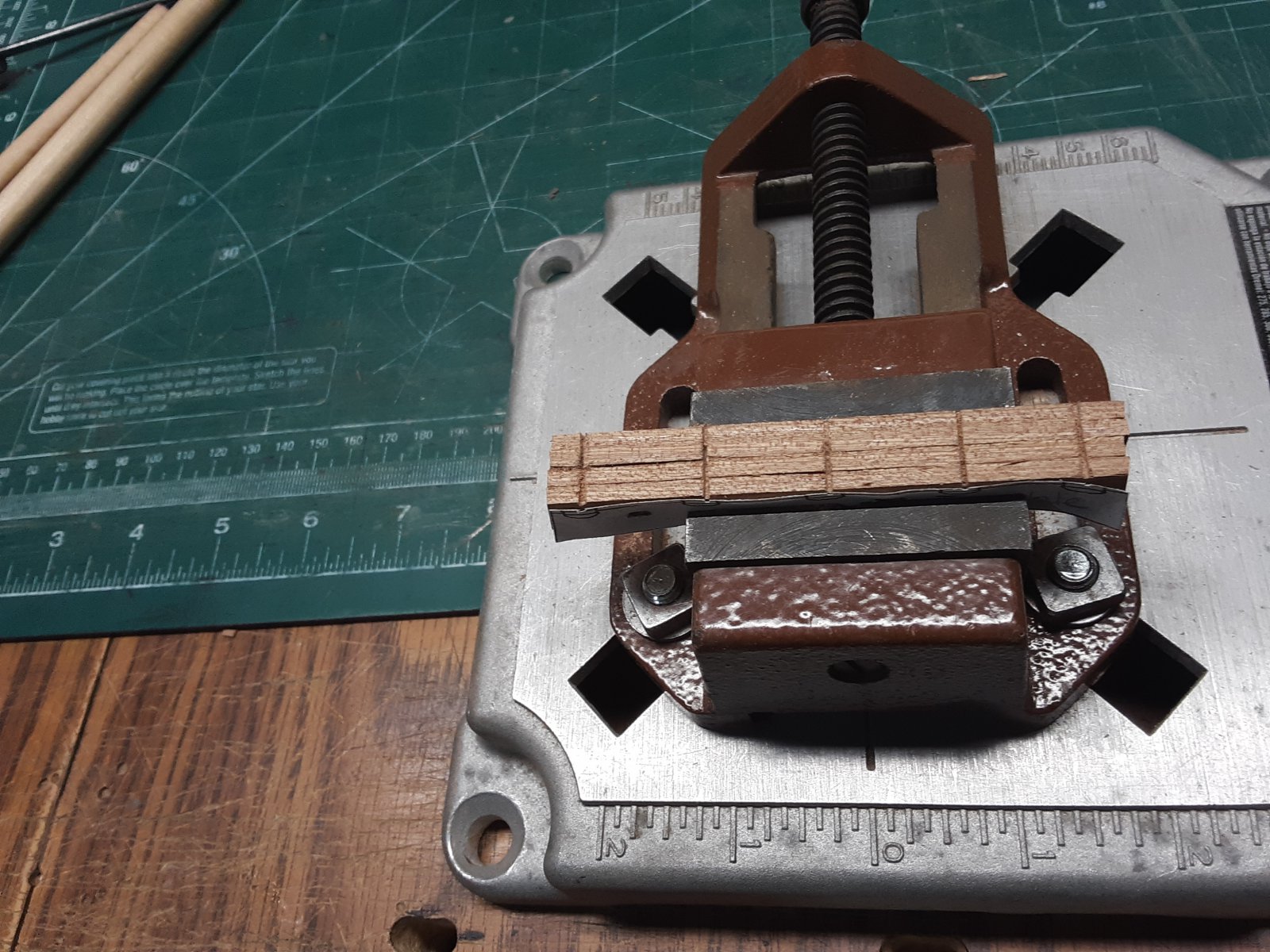

381 Fluit, Zeehaen channels or rusten.jpg

Channels / rusten worden hier geveild.

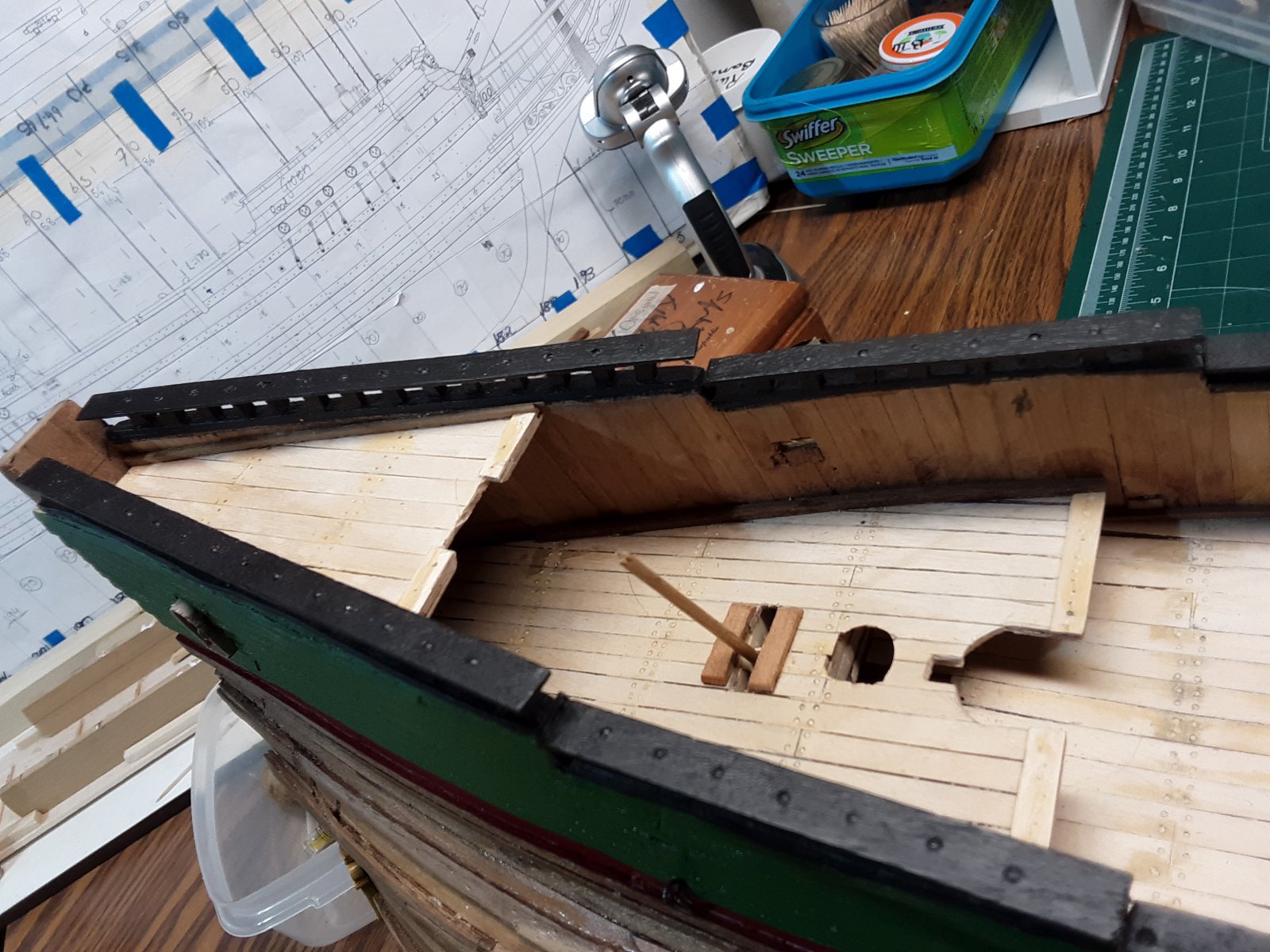

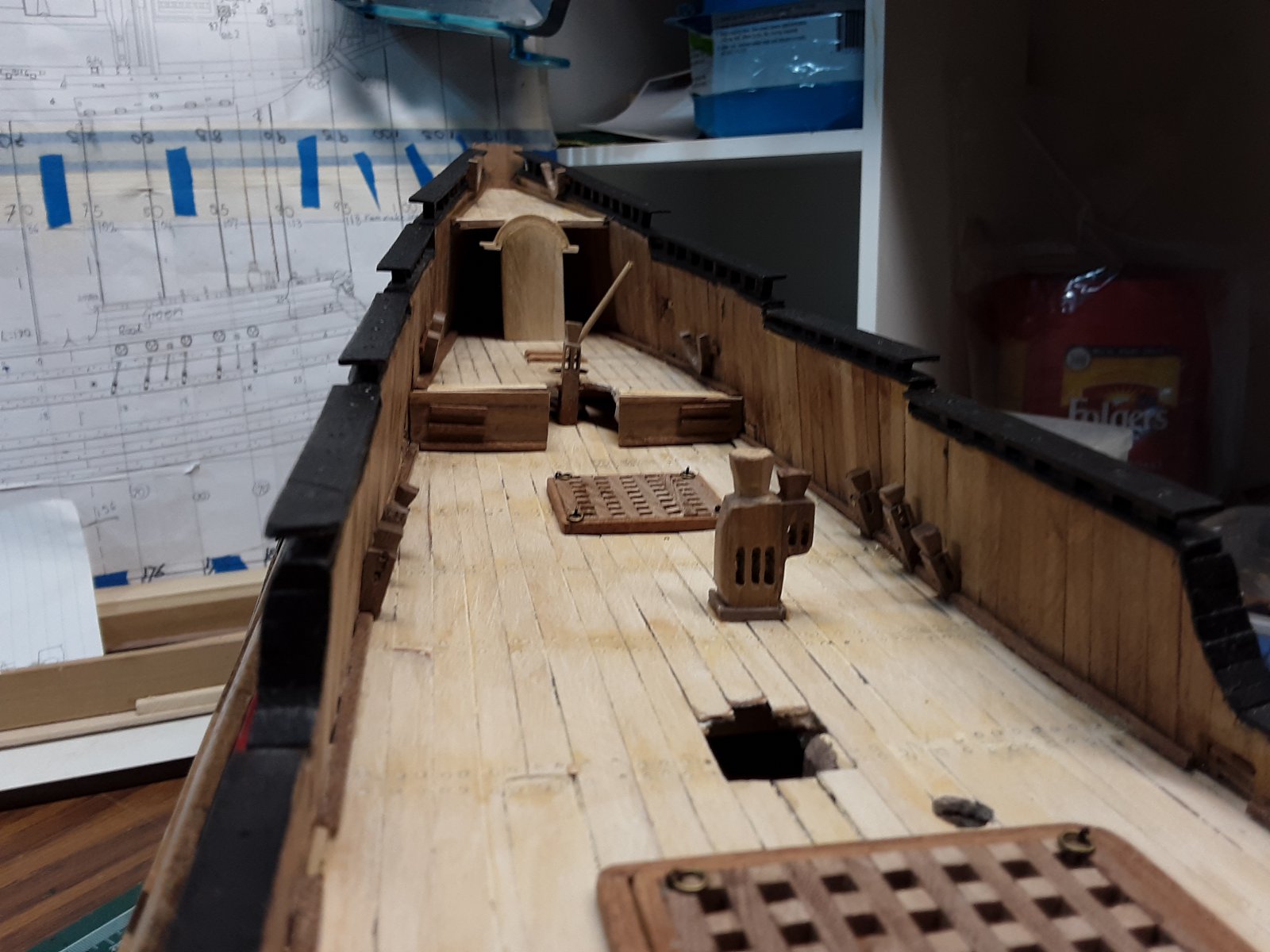

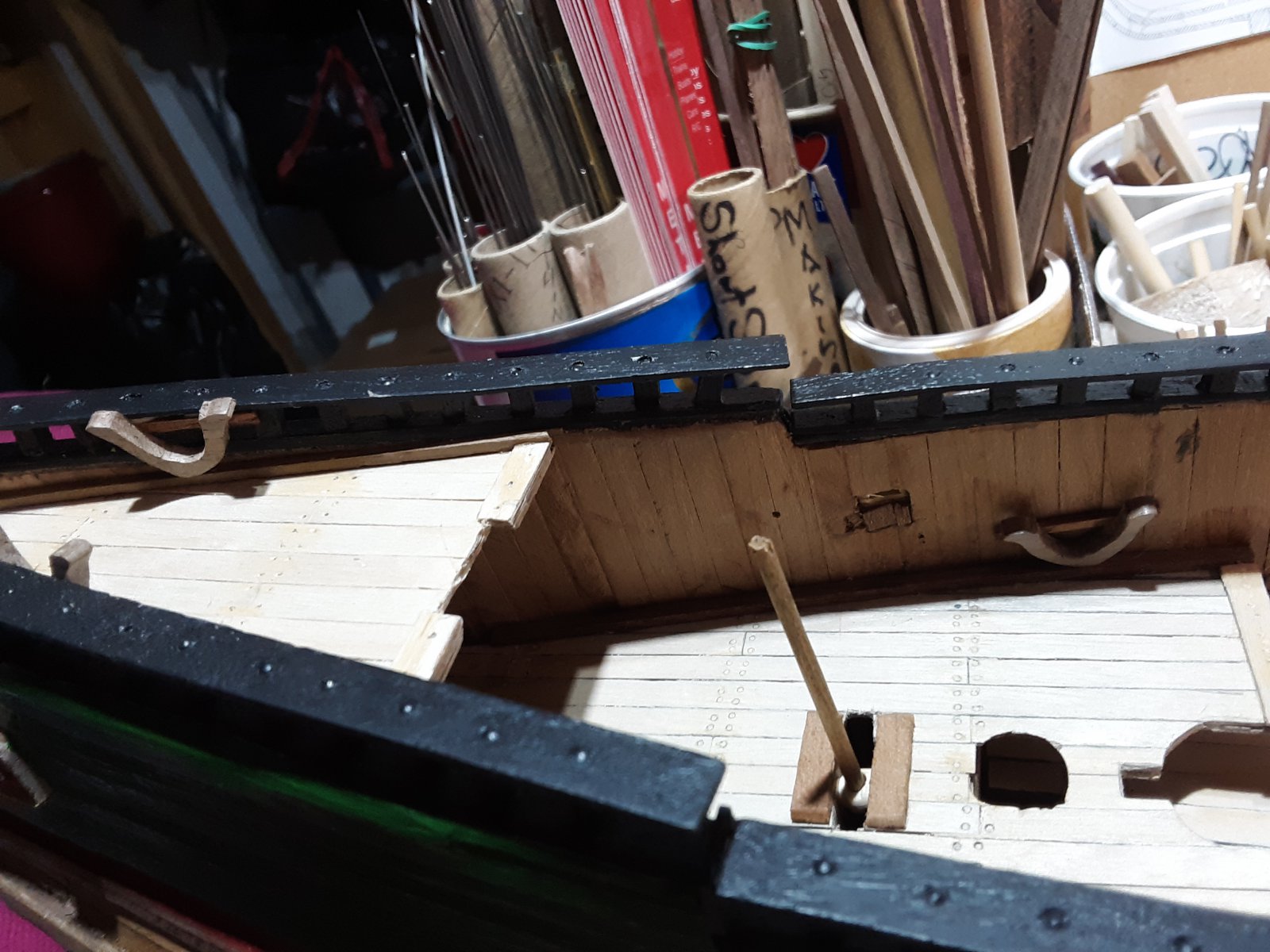

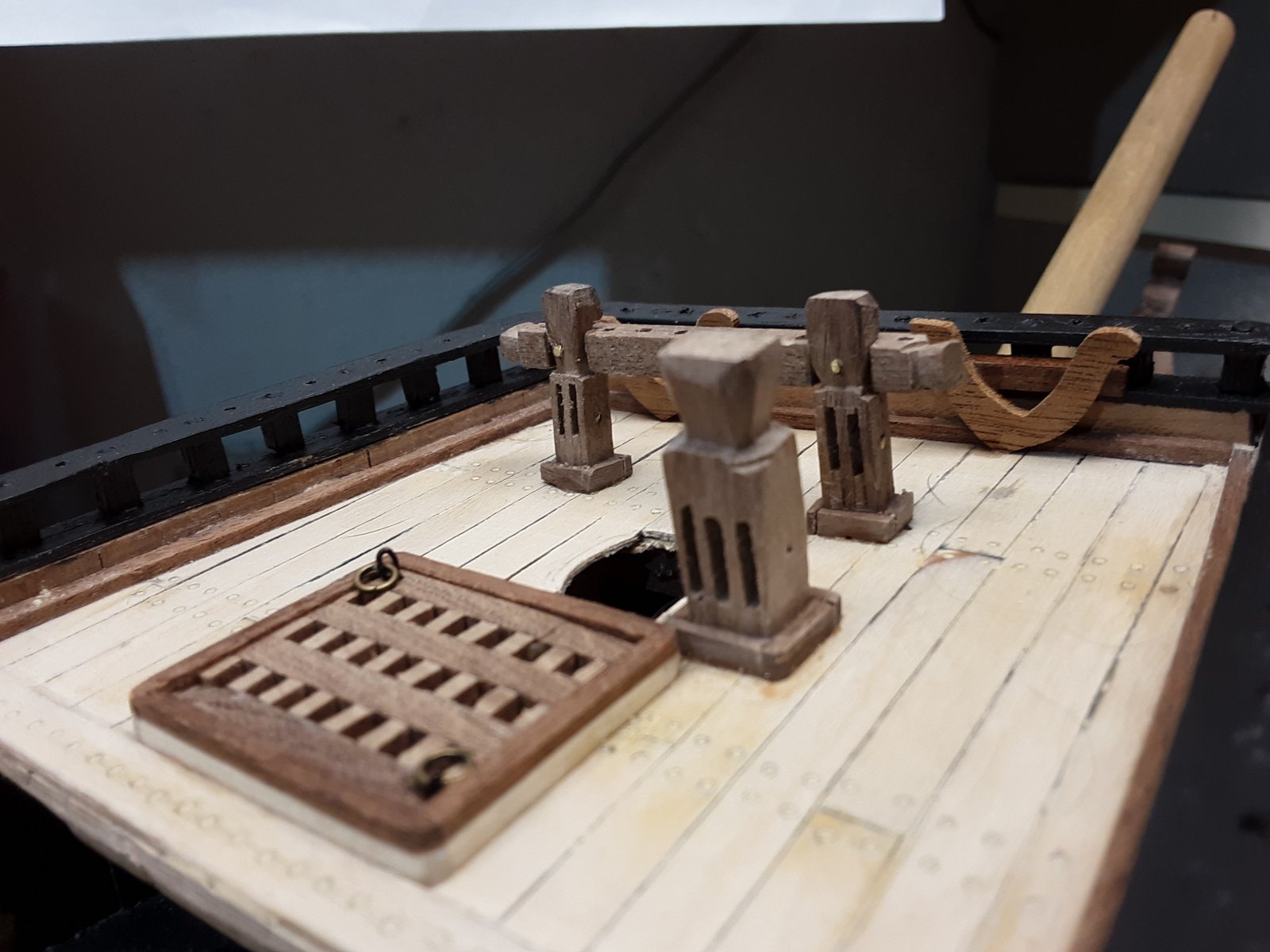

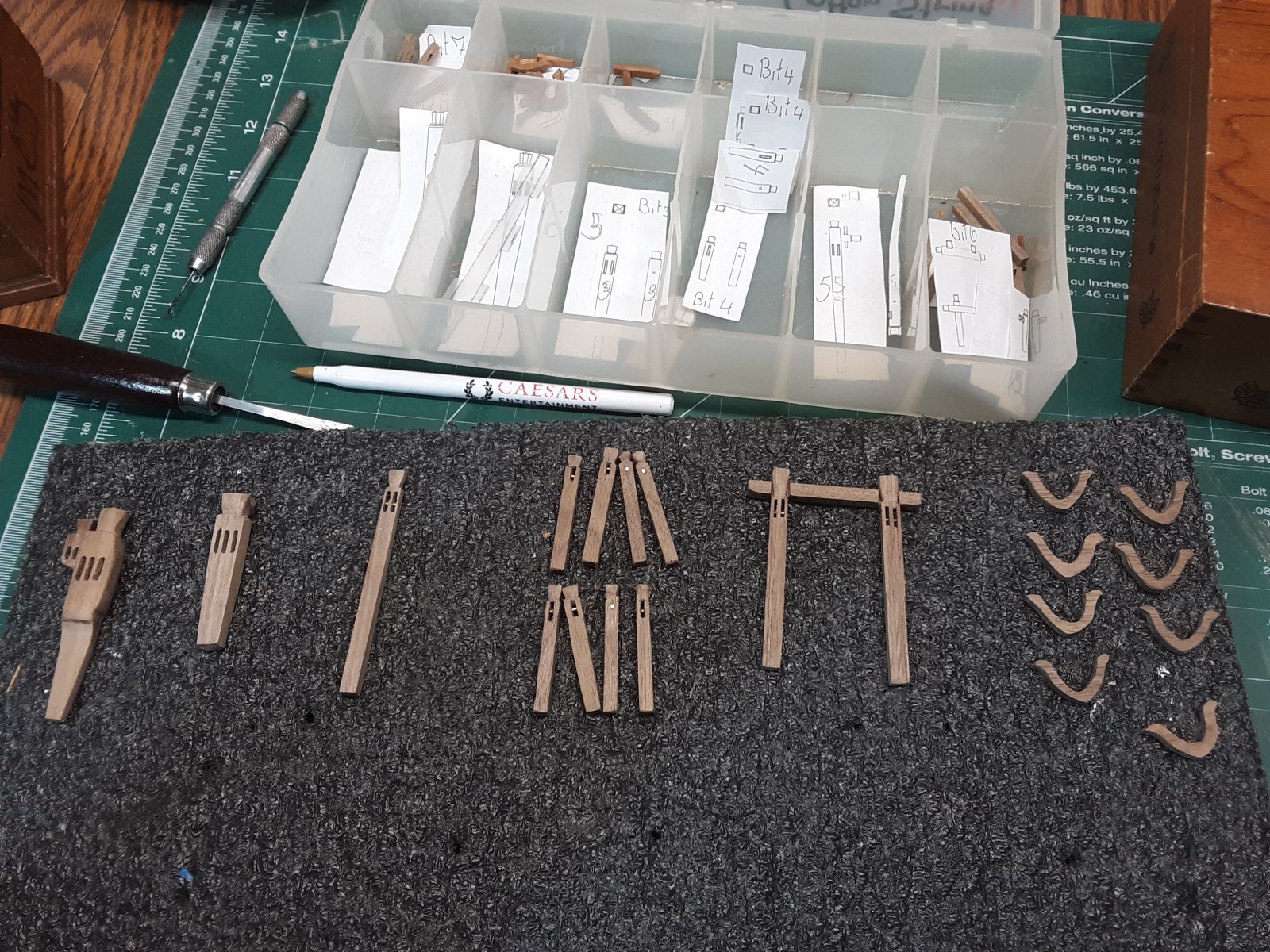

382 Fluit, Zeehaen bits.jpg

Bits en de meesten zijn hier en daar al geïnstalleerd.

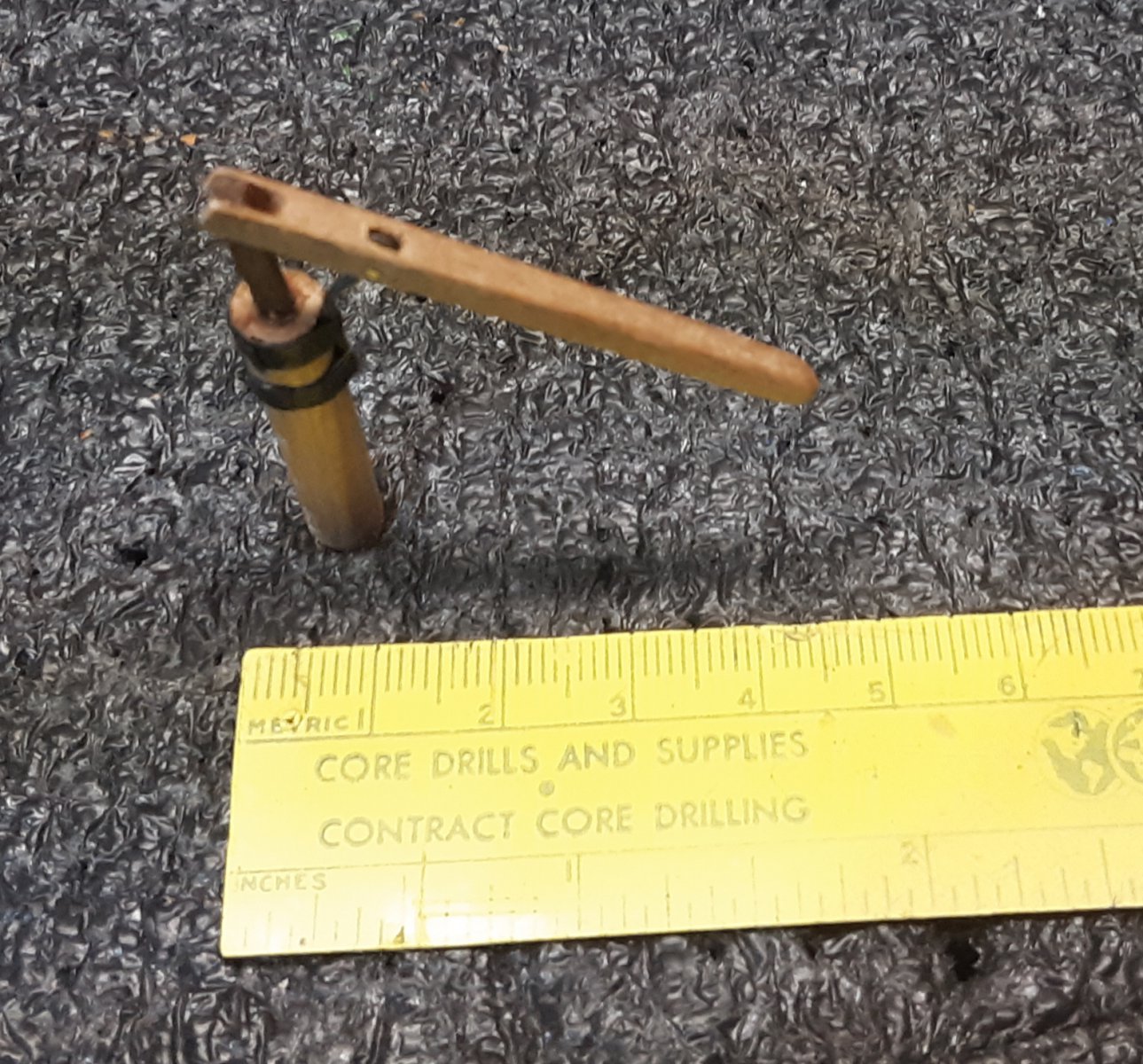

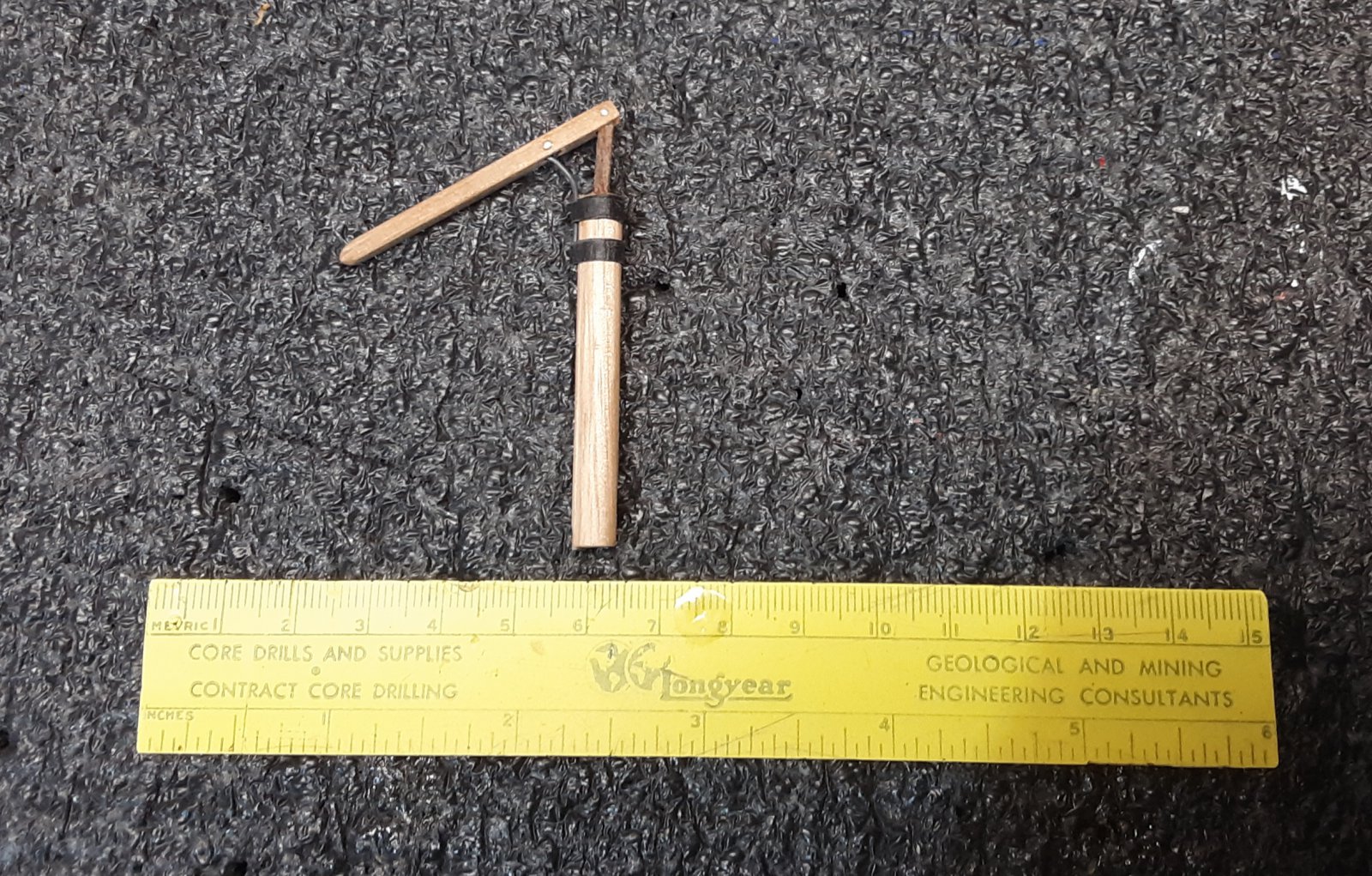

383 Fluit, Zeehaen pump.jpg
384 Fluit, Zeehaen pump.jpg

Pomp/pump

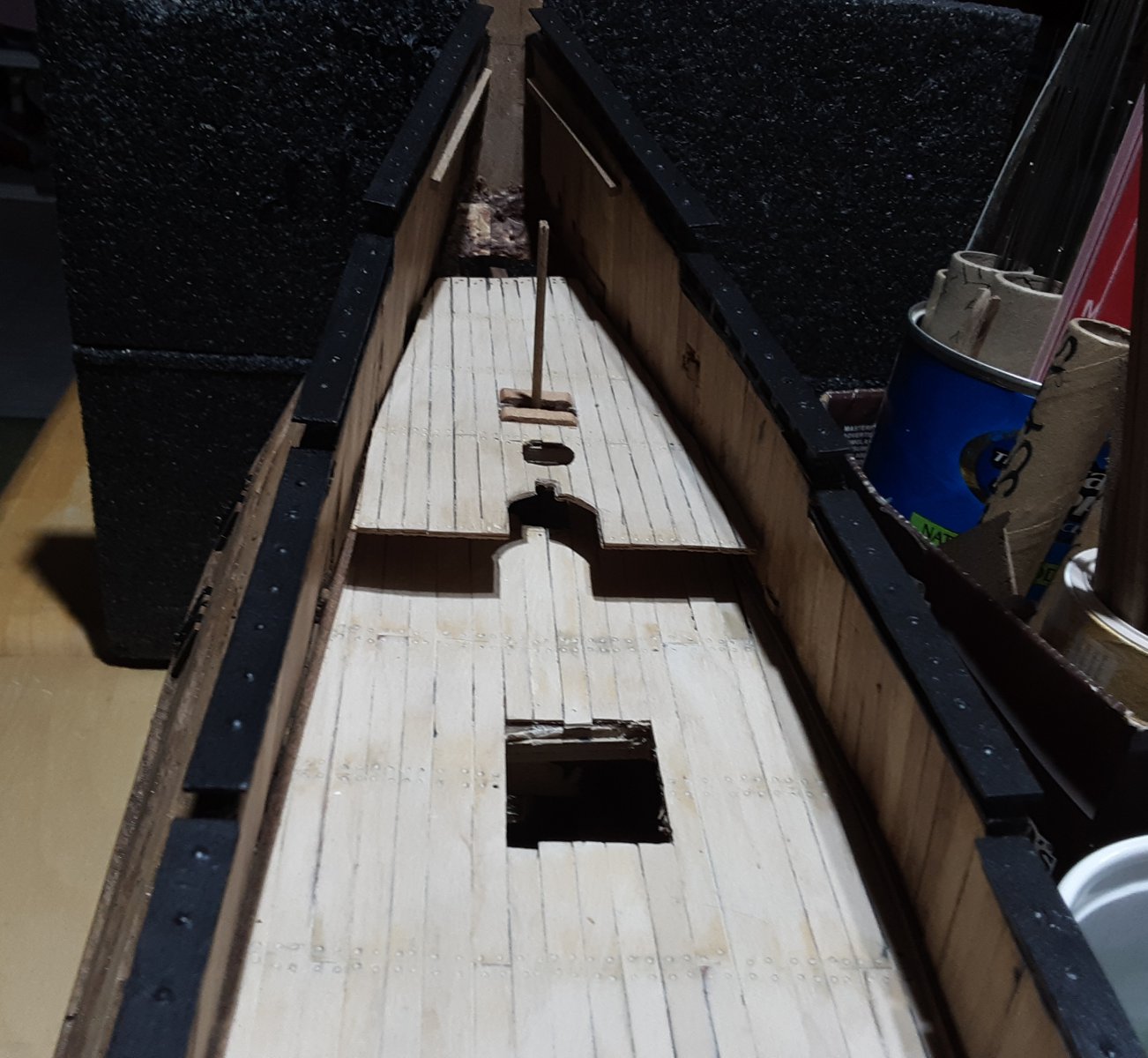

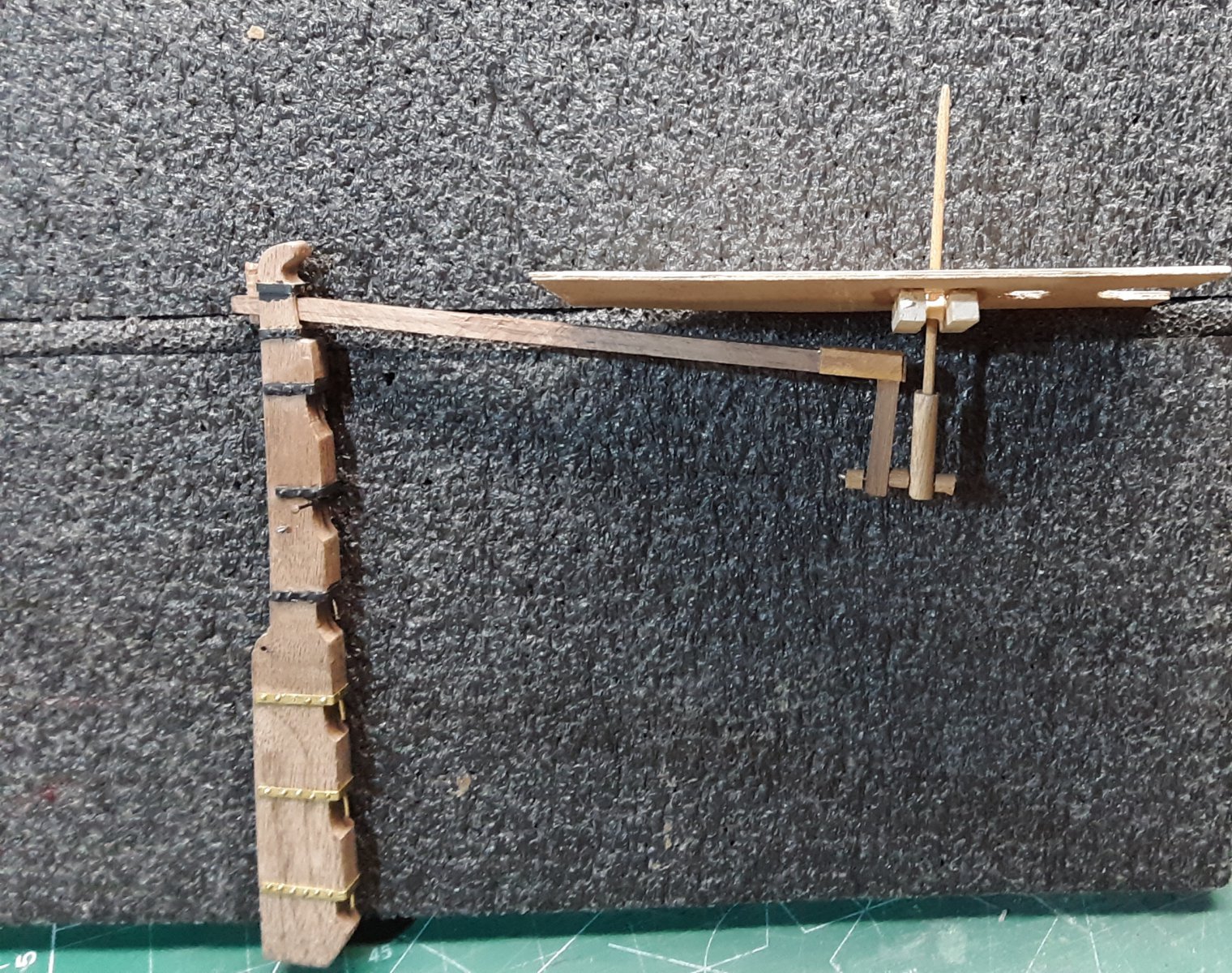

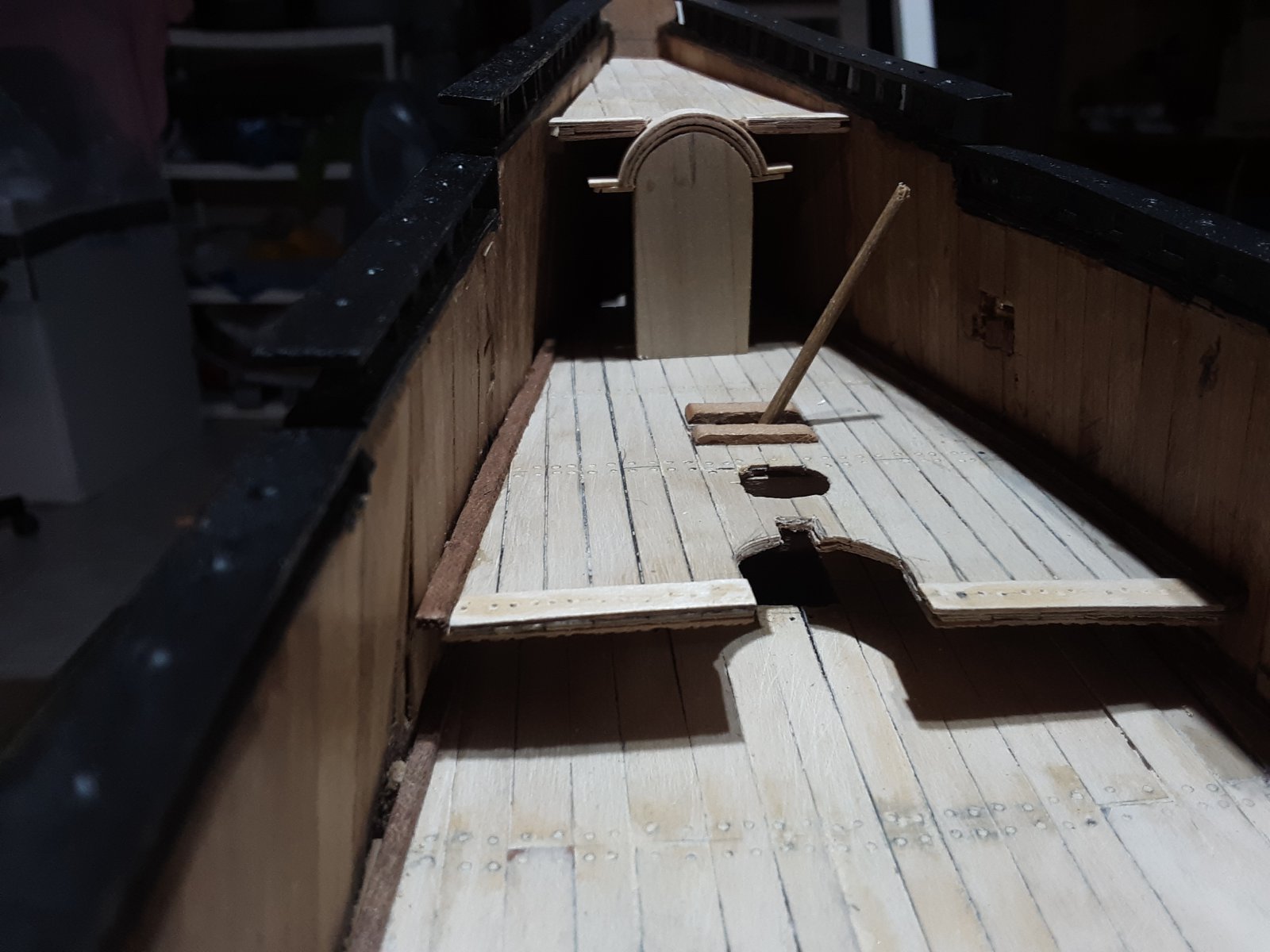

385 Fluit, Zeehaen whipstaff, kolderstok.jpg

Kolderstok /whipstaff. Zo zit het in elkaar under het deck.
386 Fluit, Zeehaen whipstaff, kolderstok.jpg

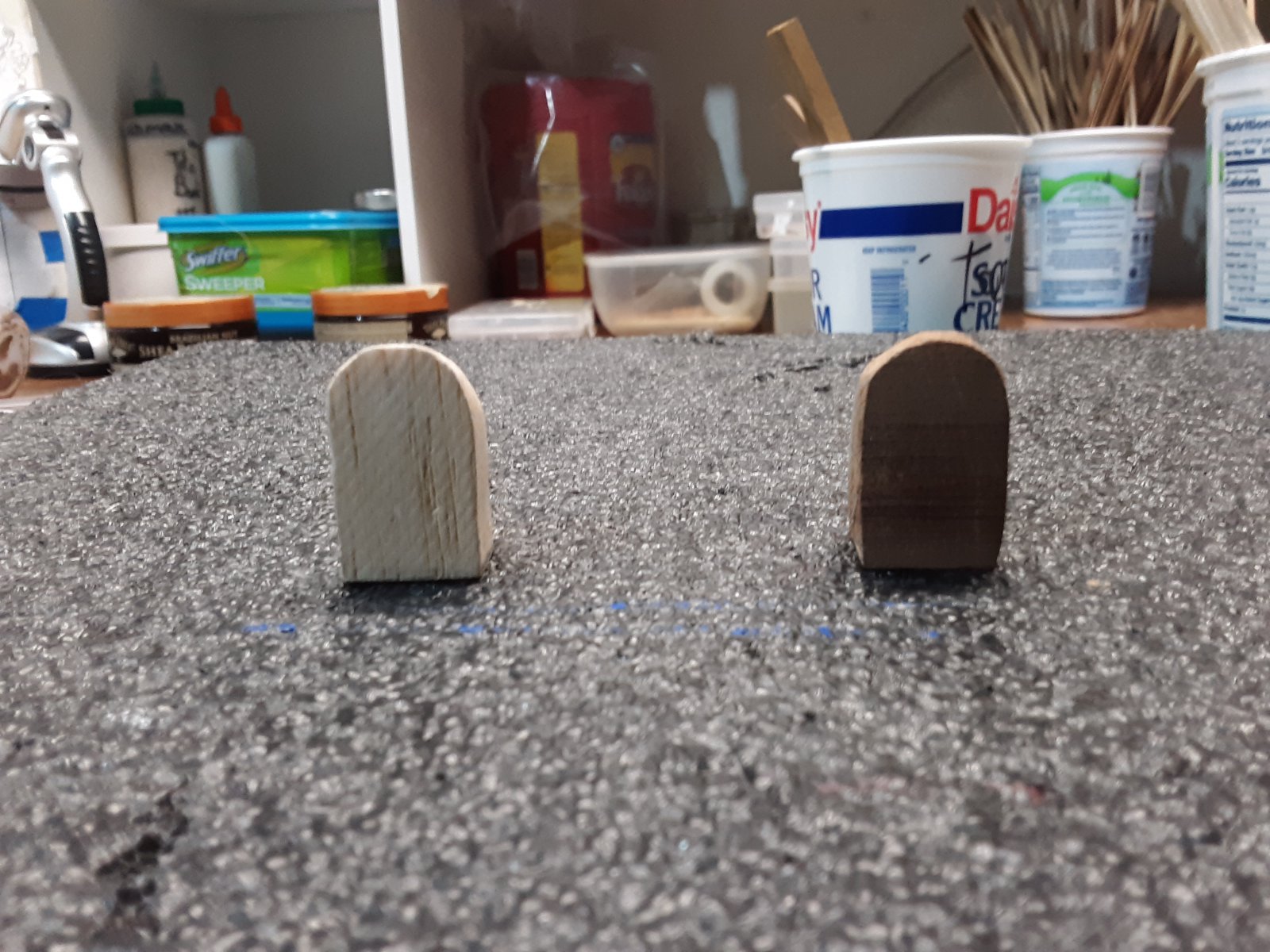

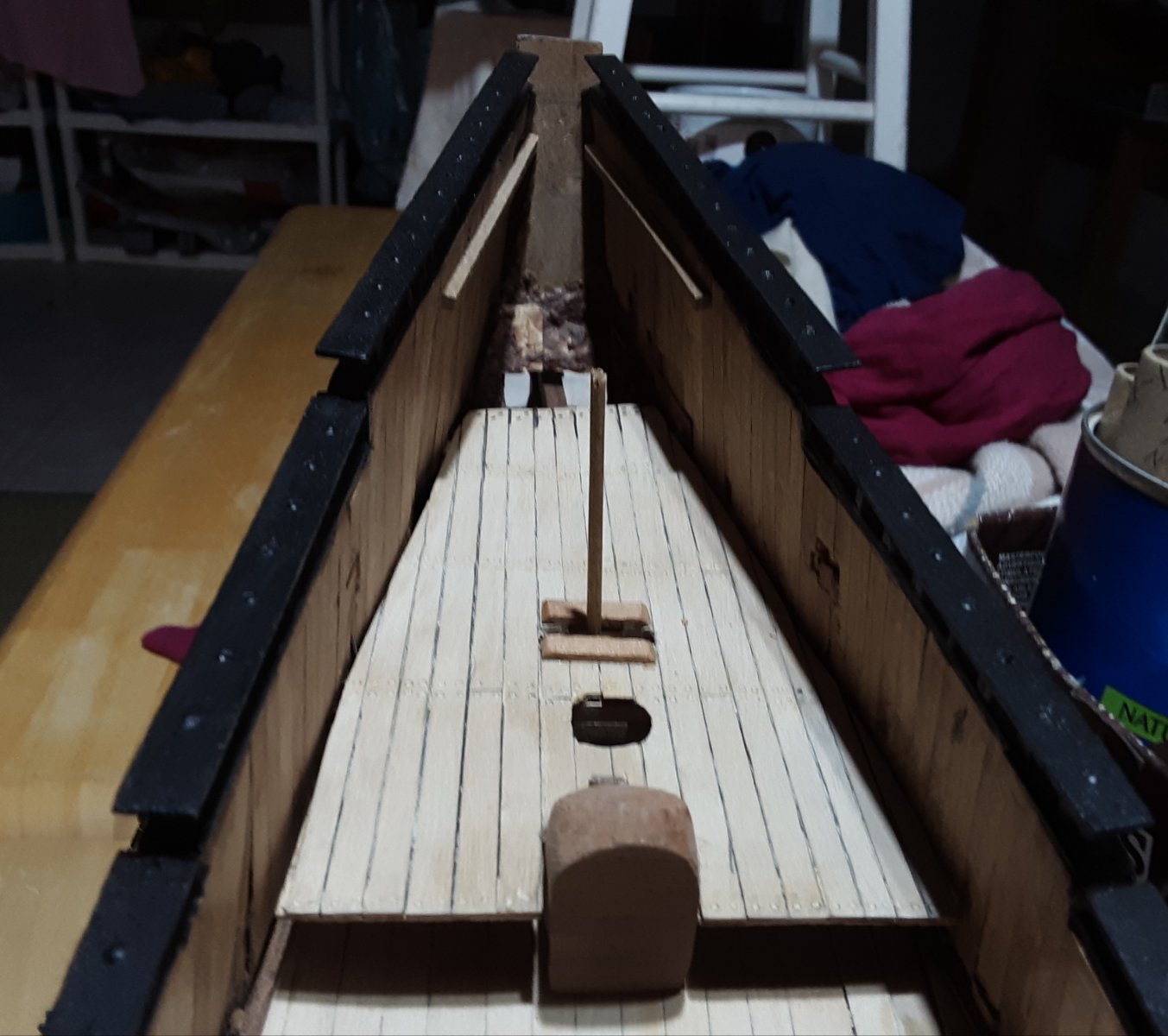

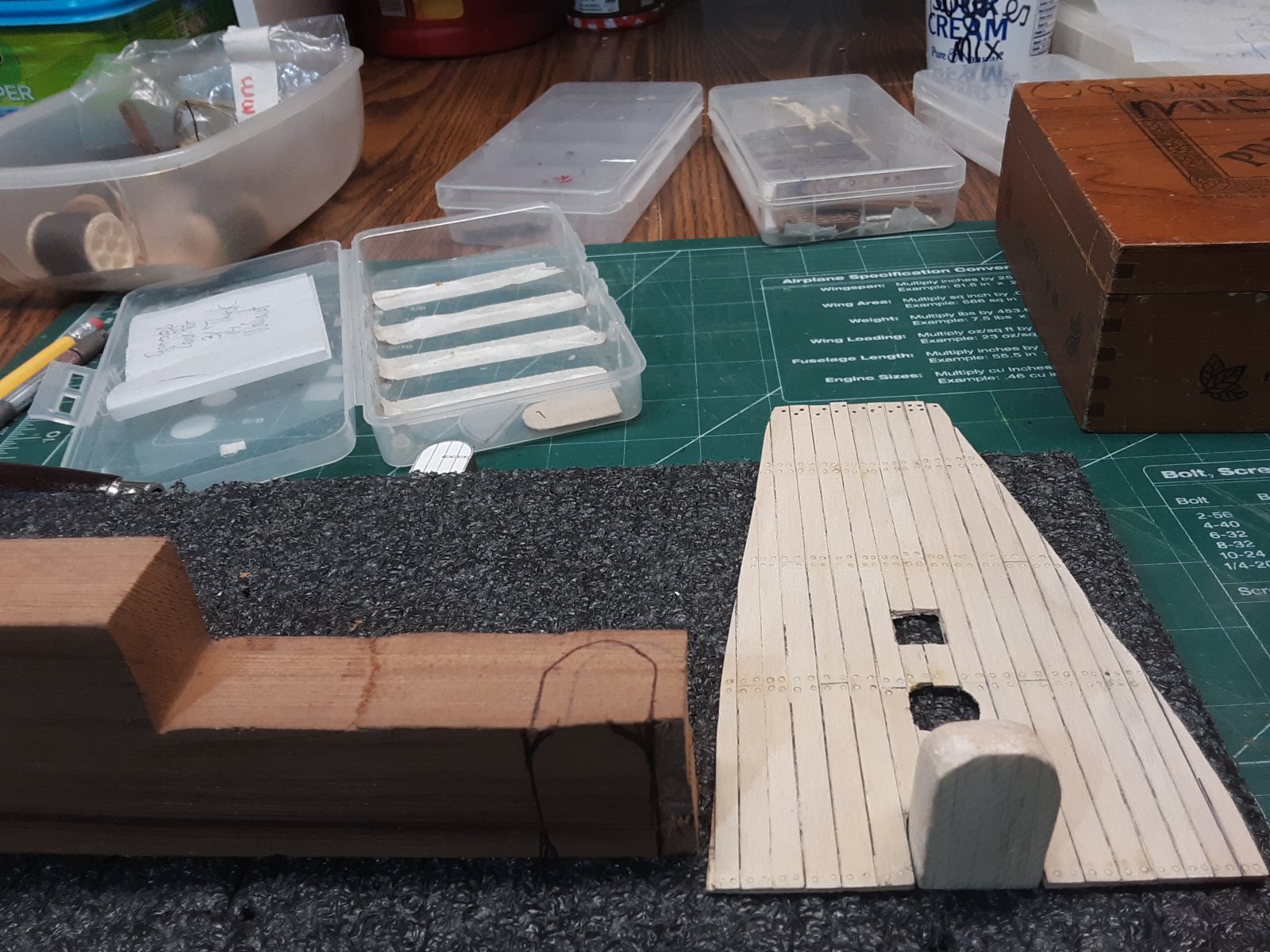

387 Fluit, Zeehaen door or koepel.jpg

De witte koepel die bij het dek zit is van balsa. Links is het blok kersen hout waar het uiteindelijk wordt uitgezaagd, geveild en geschuurd.
388 Fluit, Zeehaen door or koepel.jpg


389 Fluit, Zeehaen door or koepel .jpg

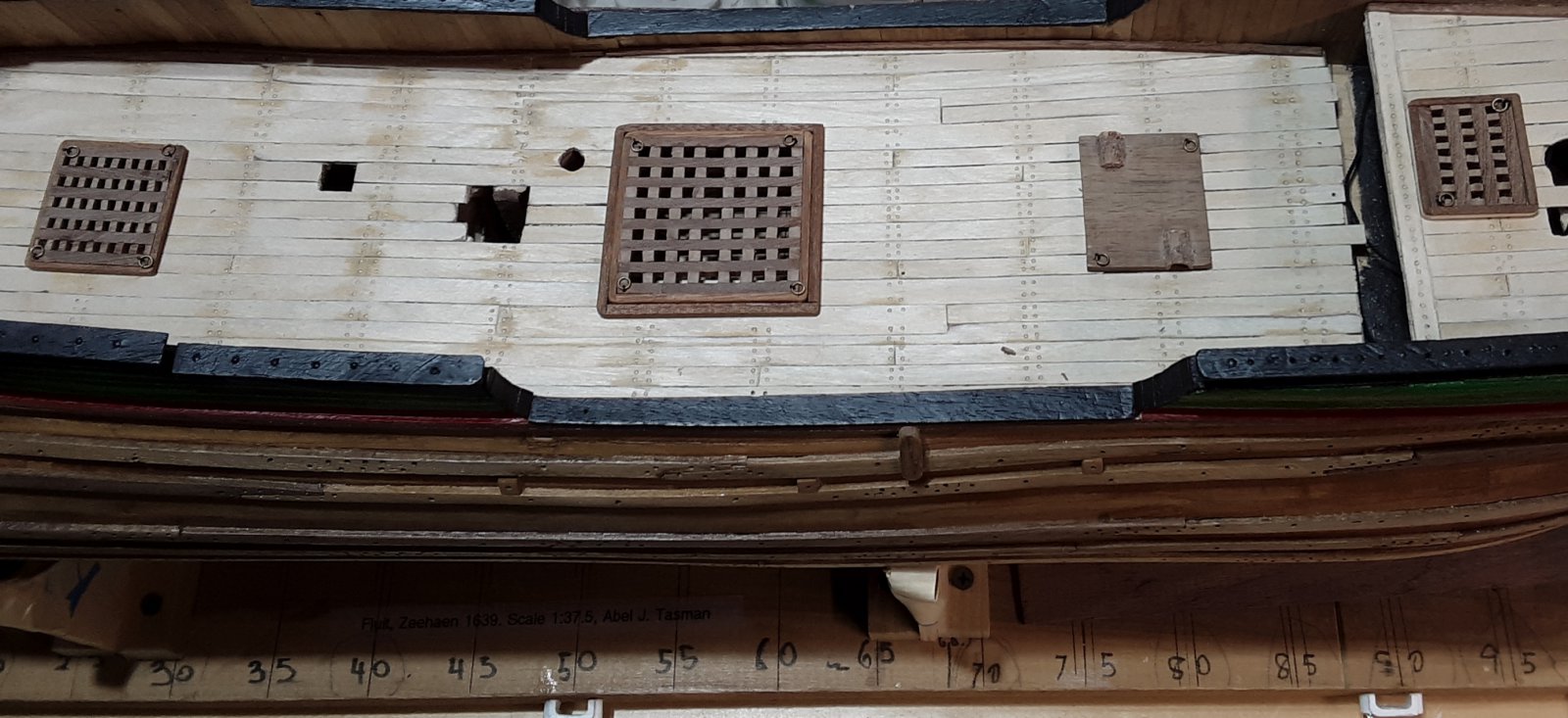

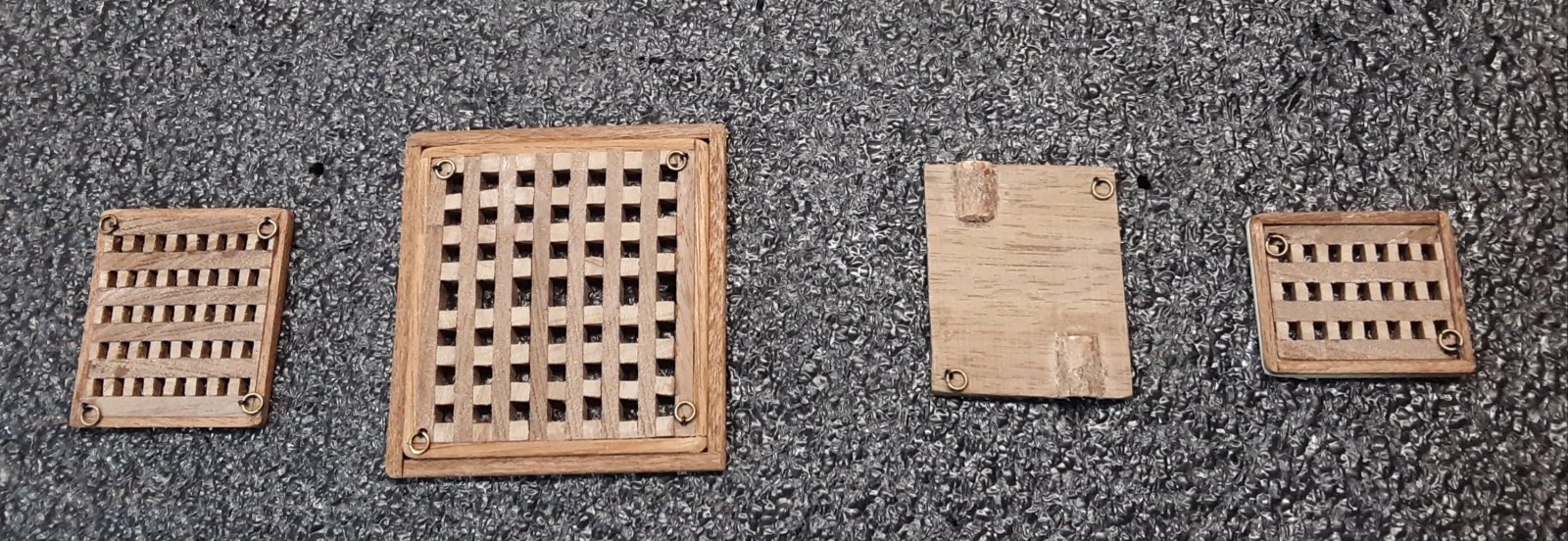

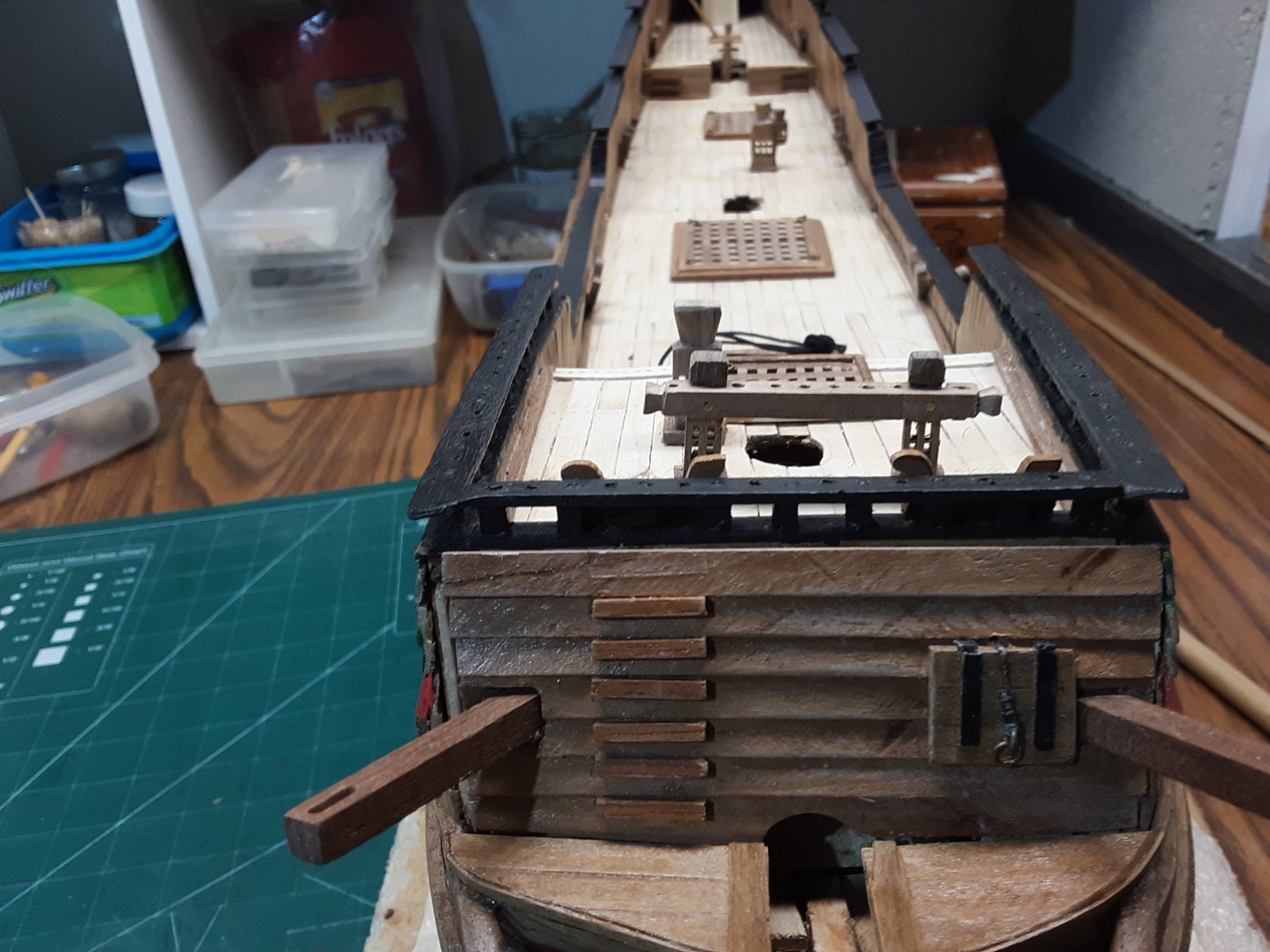

390 Fluit, Zeehaen gratings.jpg

Gratings.

Marcus
