Wiggo - ontwerp en bouw van een funkist

[max z]

Hallo allemaal,

Ik wilde me eens bezig houden met het ontwerp en de bouw van een funkist, dit ook naar aanleiding van een aankomend gezamenlijk bouwproject op onze club. Dit is het geworden, de WIGGO:

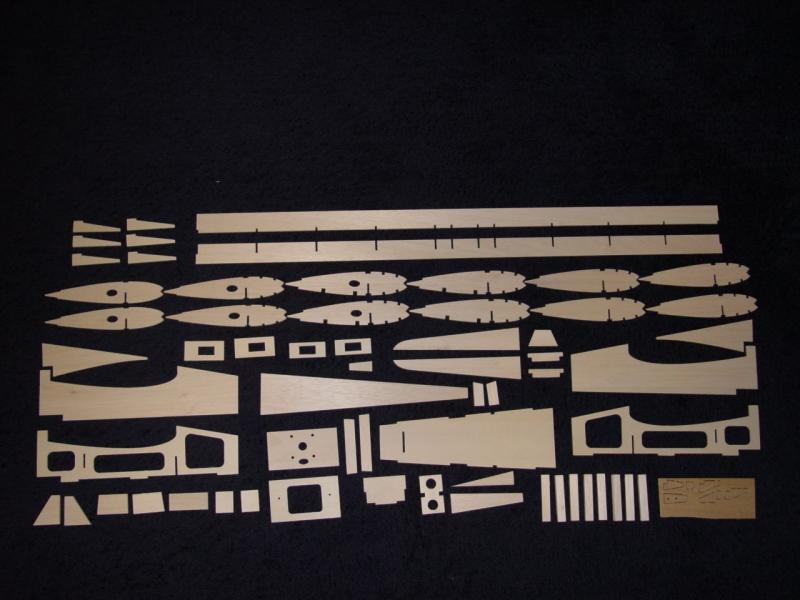

Ik ben al een eind gevorderd met de bouw van het prototype, hier wat plaatjes. De onderdeeltjes zijn zoals gewoonlijk weer gefreesd door Rob (RBCkits):

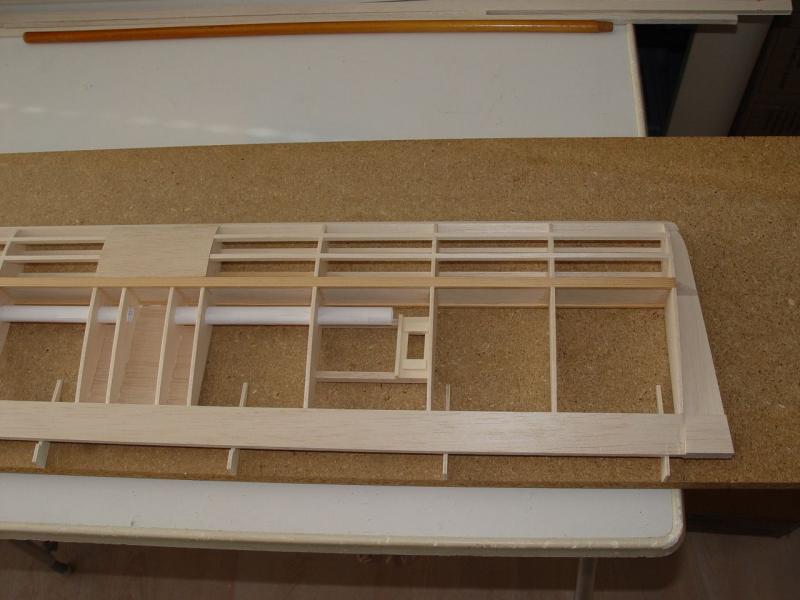

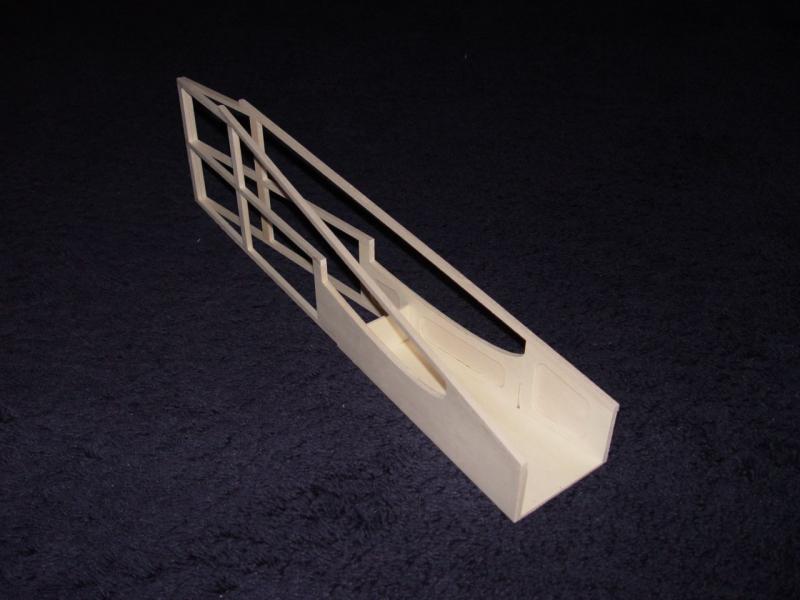

En zó wordt hij gebouwd:

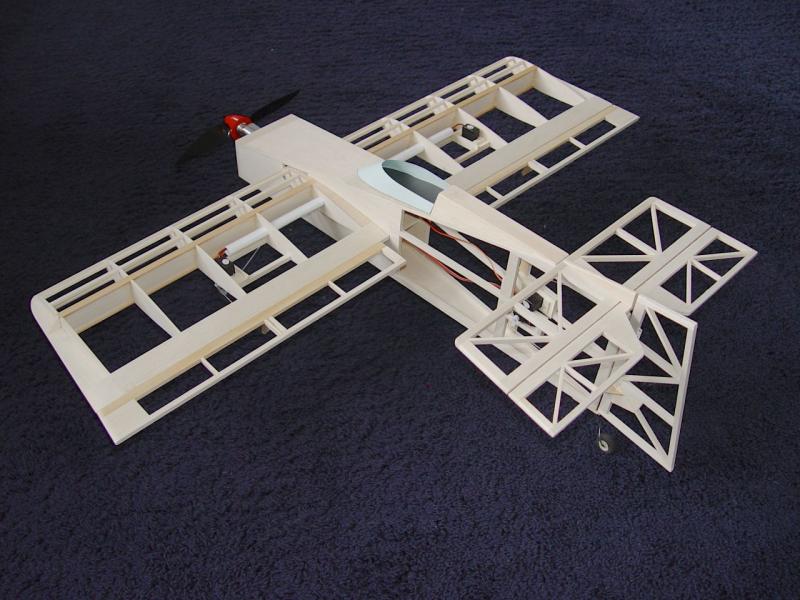

Met dit als voorlopig eindresultaat:

Het ontwerp is niet helemaal origineel, een aantal (véél) jaren geleden heb ik een soortgelijk ontwerp uit één van de bladen gehaald en toen verkleind voor mijn OS25 2 -takt. Nu heb ik hem helemaal opnieuw ontworpen en nogmaals verkleind voor electro. De spanwijdte is nu 88 cm.

Ik heb er een 1000 Kv motor opgezet met een 9X5 prop, bedoeld voor 3s.

Binnenkort de proefvlucht (als ons veld een beetje opgedroogd is....)

Max.



[max z]

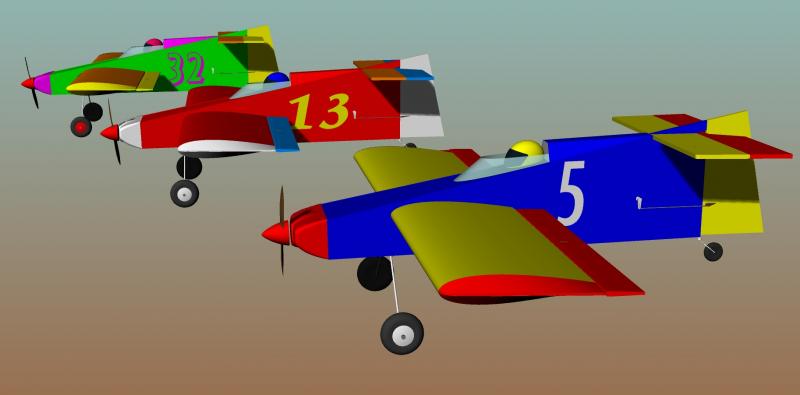

Nog een paar computerplaatjes met verschillende kleurenschema's:

Max.



[Von W]

Origineel of niet, het is toch een leuk en 'origineel' ogend modelletje. Ik vind de cockpit cool, kan zo uit een oude F1 komen.

Dirk



[max z]

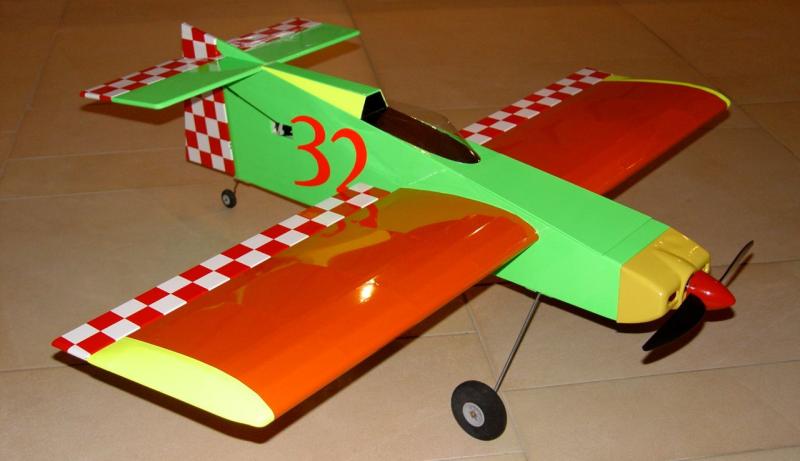

Hij is klaar! Nou ja, op een paar kleine dingetjes na. Dit is 'm:

Gevlogen heb ik nog niet, maar vandaag heeft Rob (RBCkits) zijn prototype met succes proefgevlogen. Het is een wendbaar kistje geworden, zonder nare eigenschappen

Max.



[eric_laermans]

Sexy ontwerpje, komt op mij zeker niet alledaags over! Top, ga dit draadje volgen en hoop op leuke video van maiden binnenkort.



[Von W]

Nice, zou niet misstaan in mijn hangar :-D



[max z]

Nice, zou niet misstaan in mijn hangar :-D

Daar kun je wat aan doen!

Ik heb vandaag de eerste vlucht gemaakt. Het vliegt op zich goed, maar ik moet de rolroeruitslagen nog wat terugbrengen met Dual Rate of Expo, zo als het nu is gaat het te snel voor mijn beperkte vliegkunst
Ook is het vermogen wat te weinig, ik ga de 9x5 vervangen door een 9x6 prop.

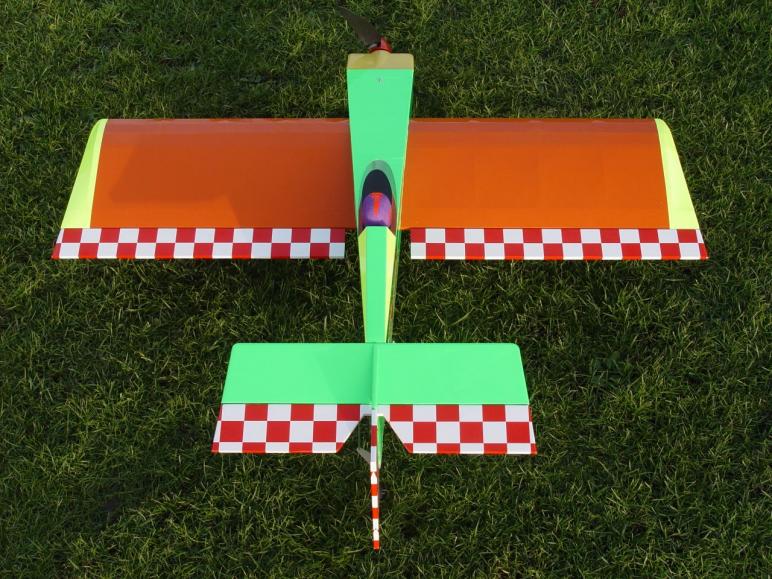

Nog wat plaatjes in het late zonnetje:

Max.



[Erik v. Schaik]

Ziet er goed uit. Lijkt zowaar op een upgrade van de Not4sale:
NotForSale Build Thread - Page 3 - RC Groups

Geinig model. Heb de tekening even uitgeleend aan een clubgenoot. Moet erg goed vliegen. een grote versie lijkt me super vet.

succes!
Erik



[Bart83]

Leuk Max !

Mvg,

Bart



[max z]

Erik mag niet meer raden



[Von W]

Qua uiterlijk is een upgrade van de Not4sale is het minste wat je kan zeggen. Wat een andere plaats van de stabilo en een cockpit kunnen doen aan de looks. De Not4sale ziet er naar mijn mening maar zozo uit waar de Wiggo het helemaal heeft. Mag er niet teveel naar kijken want ik heb nog een paar andere projectjes die eerst afgewerkt moeten worden.

Dirk



[eric_laermans]

Wat is de aanbevolen setup (dus qua motor (gewicht), ESC en LiPo?



[max z]

Eric, ik heb er een Suppo 2820/10 op zitten, 1000kv, ongeveer 150 gram.
De regelaar is een 40A type en er zit een 3s 2200 mAh lipo in. Propellor is een Graupner Cam Slim prop 9x6.

Max.



[j.schipper]

Erg goed , ik vind het geweldig dat er modellen zelf zo gemaakt worden. Het resultaat is ook erg mooi.
Ben ook wel benieuwd hoe je het motorkapje hebt gemaakt?









Modelvliegclub Aeroclub Kennemerland



[max z]

Het kapje heb ik in 3D gemodelleerd, waarna RBCkits er een mal van gefreesd heeft en er een kapje vacuum overheen getrokken heeft.

Max.



[j.schipper]

Ah, dat is een methode die ik nog niet eerder gehoord heb. Slim! Wordt tijd om eens te kijken of het ontwerpen op de computer iets voor me is.

Ben bezig met een ander zelfbouwproject (ultimate 1.6m) van tekening en moet ook een motorkap maken, maar die wordt van glasvezel of glasvezel/carbon met behulp van een negatieve mal. Wel gewoon handwerk.

groet Jacco



[max z]

Ik heb vandaag getracht wat foto's van de Wiggo in volle vlucht te maken, helaas zijn de meeste ervan onscherp. Camera stond op manual focus, maar waarschijnlijk toch niet goed scherp gesteld. Of gewoon bewegingsonscherpte, ik zal de belichting volgende keer ook eens op een vaste/snelle sluitertijd zetten.

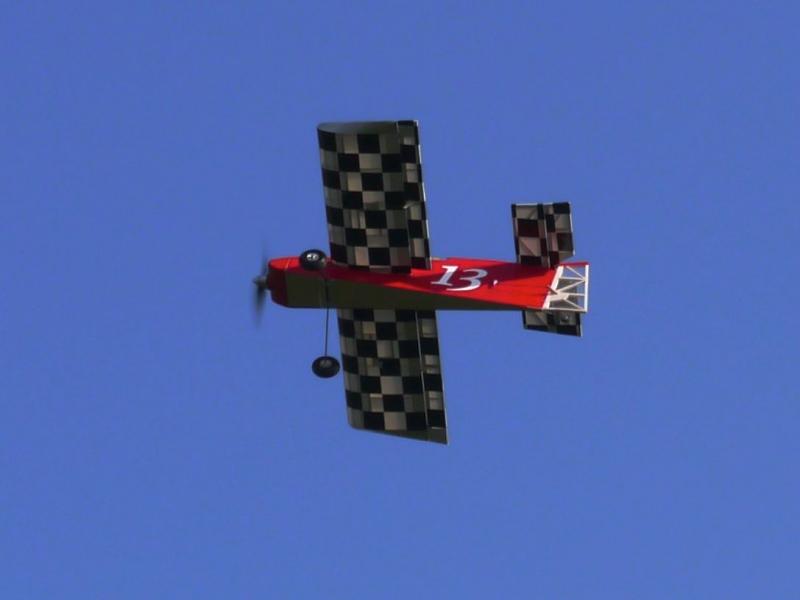

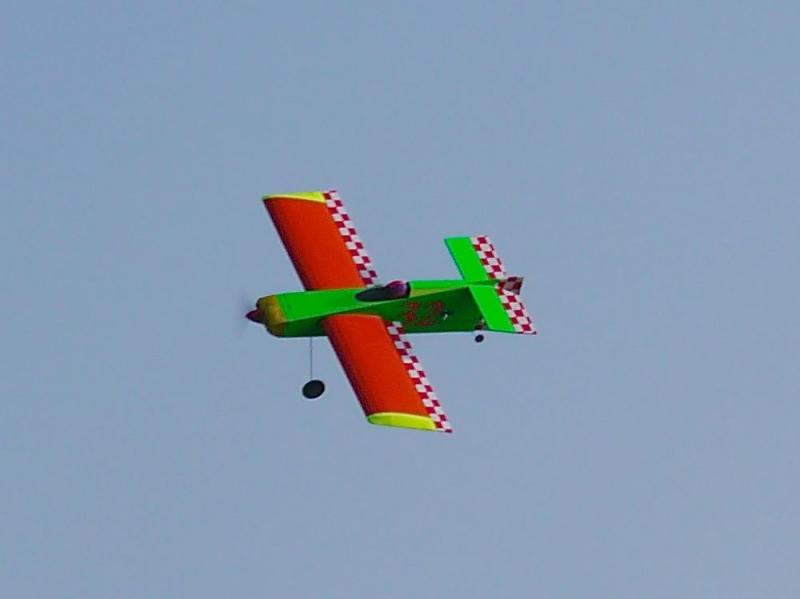

Dit zijn twee toch wel aardige plaatjes van vliegmaat Rob's Wiggo (RBCkits):

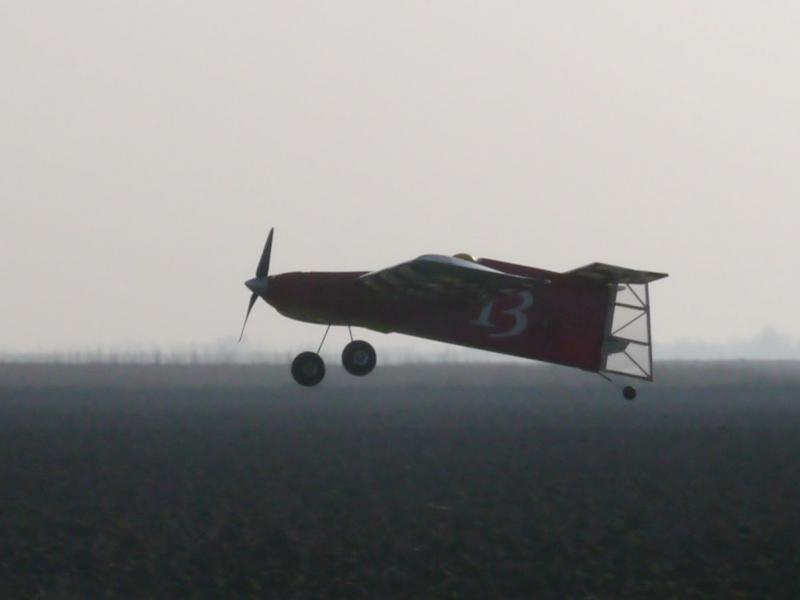

En dit is het beste wat ik van die van mij kan maken:

Max.



[Erik v. Schaik]

Leuk!
En doet ie ook meskant?



[max z]

Leuk!
En doet ie ook meskant?

Niet overtuigend, ik denk dat het zijdelings oppervlak vóór het ZP wat te klein is.

Max.



[Erik v. Schaik]

Zou dus ook te weinig vermogen kunnen zijn?
