Werkende Radar op Happy hunter

[LukeSkySailor]

Hallo,
Momenteel ben ik een vrije interpretatie van de Happy Hunter van Robbe aan het bouwen. Het is deze van de jaren 80. Er is al heel wat klaar aan het schip maar ik geraak er niet uit hoe ik beide radars op de hoofdmast op het stuurhuis werkend kan krijgen. Voor de onderste van de 2 radars is het eenvoudig, die krijgt een motortje onder het dak van het stuurhuis en drijft dan zo met een stangetje de radar aan. Voor de bovenste kan dit niet daar de rotatie as van die radar boven het draaiveld van de onderste radar zit. Hebben jullie een idee hoe dit op te lossen is?

Vriendelijk groeten,

Luc

MyHunter_320x240

• LukeSkySailor
• 21 dec 2020

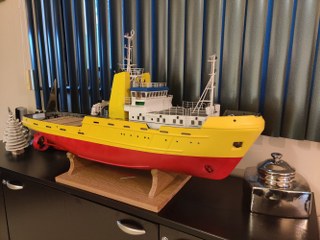

Stand van de bouw op 21 december 2020



[RenéH]

Kijk FF bij Bauer modelle in Duitsland.
Daar hebben ze radars met ingbouwde motoren.
Sommige hebben zelfs een print om de snelheid te regelen.
Zelfs de prijs is naar mijn mening redelijk.
Veel bouwplezier.
René



[LukeSkySailor]

Dank voor je reactie René. De Bauer modelle radar dacht ik ook dat ie de oplossing was. Heb 'm besteld en dan blijkt dat de motor ongeveer 10mm onder het radarhuis uitsteekt. Was dus ook geen oplossing.
Ben ook al hard aan het zoeken naar zeer kleine traag draaiende motortjes (<60rpm) maar kan ze niet vinden. Of ze zijn te groot of ze draaien veel te snel.
Ik hab namelijk maar 3mm tussen de bovenkant van de onderste radar en de onderkant van de bovenste. Ik zooek dus iets dat max 12mm hoog is zonder de as.
Ik heb ook al zeer kleine stappenmotoren gevonden maar vraag mij af of die geschikt zijn om constant te draaien en of je dat kan met een eenvoudige sturing die geen storing geeft.
Groeten,

Luc



[kevertje]

misschien een motor gebruiken van een 7 grams servo??



[Broeckx Ronny]

Hey Luc , je kan eens kijken bij www.shop.kkpmo.com
Deze hebben zeer kleine motoren 5mm met reduktiekastjes en zelfs onder een hoek van 90graden .
Deze kan je onder het radarbordes plaatsen zodat er geen asje nodig is .

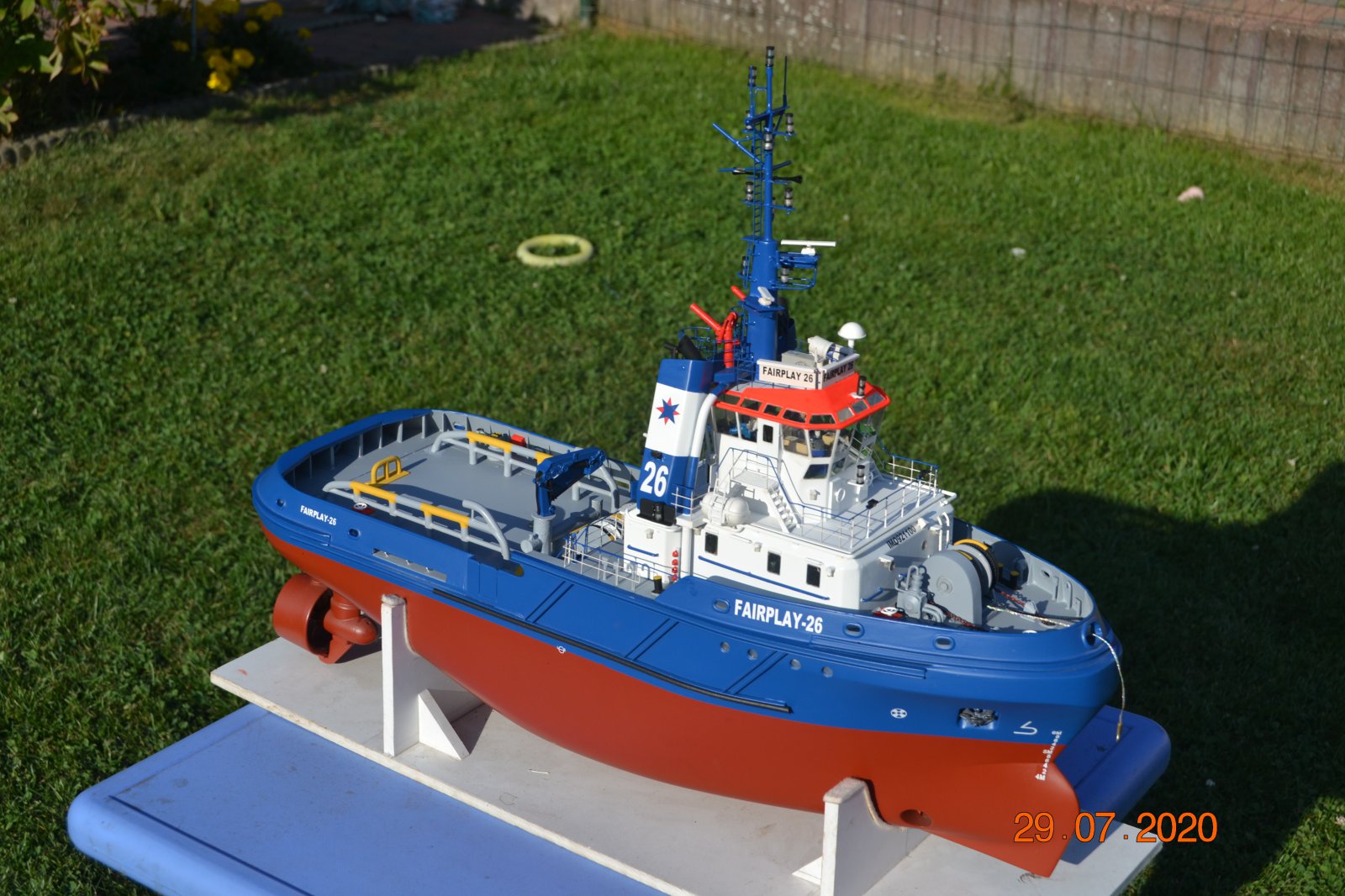

De foto van deze Fairplay 26 is zoals de Happy Hunter op schaal 1/50
Groetjes
Ronny



[LukeSkySailor]

Hartelijk dank voor jullie tips. Ik ga de pistes eens uitzoeken en bericht dan later wat haalbaar is.
Ronny, die Fairplay is ook wel een heel mooi schip.

Groeten,

Luc



[RenéH]

Mooie Fairplay Ronny ziet er al net zo mooi uit als die andere bootjes van jouw op dit forum
René.



[RenéH]

Luc , kan je de beide radars niet een beetje naar buiten plaatsen net als bij de Fairplay?
Je had het tenslotte over een vrije interpretatie.

Rene



[RenéH]

Luc kijk eens op YouTube bij : Fairplay 30 Radar Drive , misschien een idee .

Rene



[LukeSkySailor]

Rene bedankt voor de tips. Ik ga nu eens uitzoeken wat werkt op mijn Hunter.

Groeten,

Luc



[Bart_K]

Leuk om te merken dat ik niet de enige ben die hiermee aan het stoeien is.

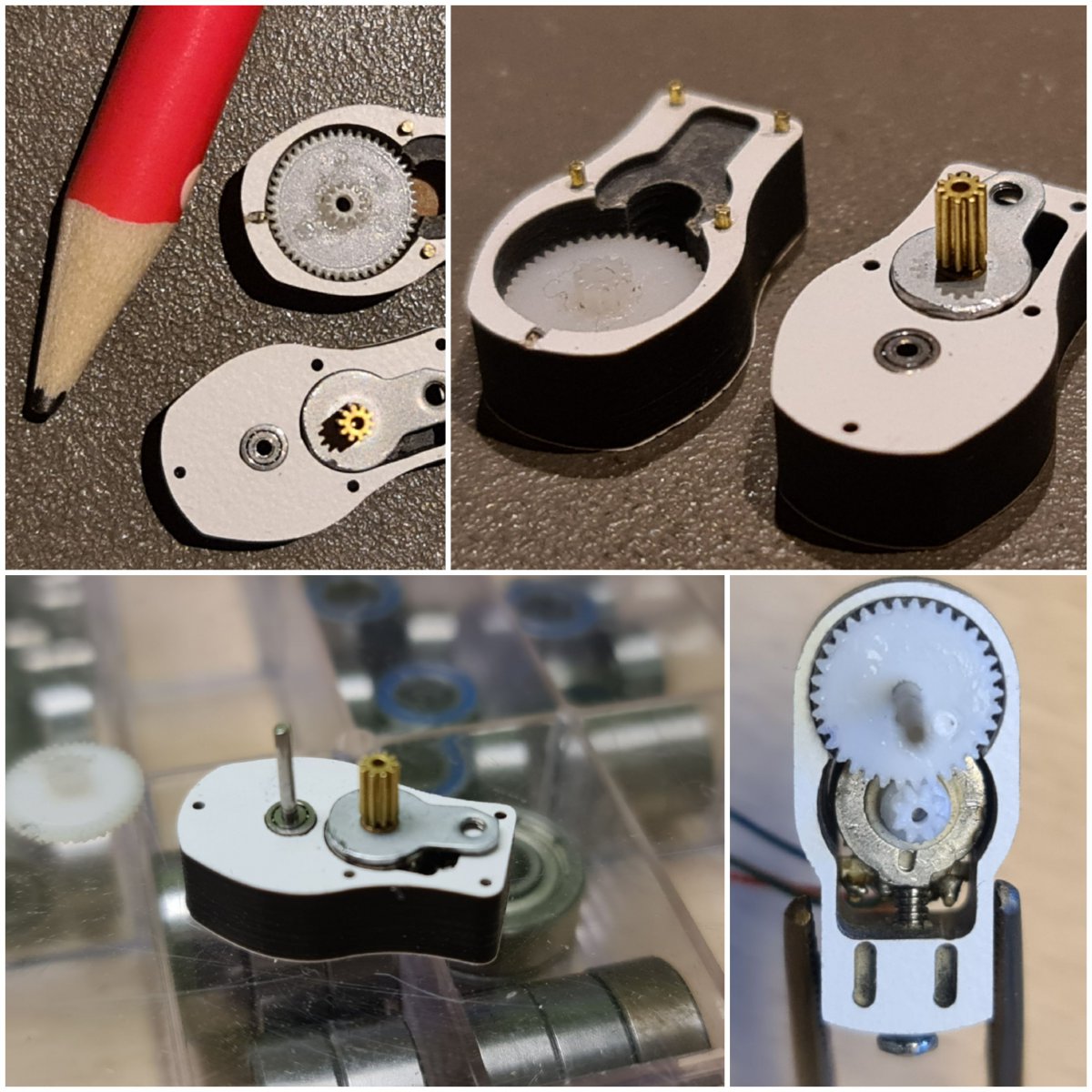

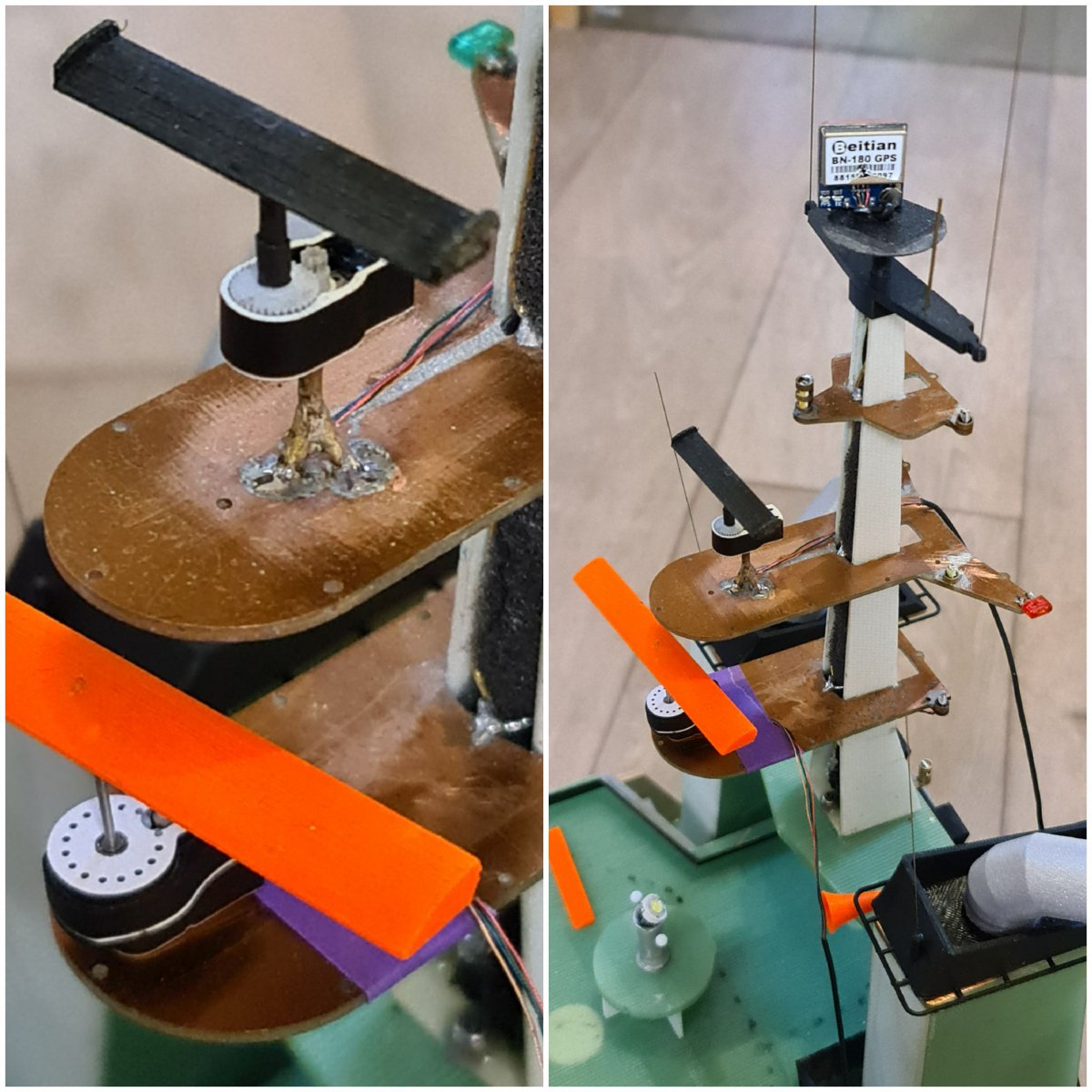

Toevallig ben ik net bezig met een kleine test-opstelling voor een werkende radar (1x ~60rpm en 1x ~30rpm) zonder doorlopende as naar het dek voor op mijn Smit Rotterdam, motor is 4mm diameter en 4mm hoog.
Onderstaand een paar foto's en een link naar de youtube-video voor de daadwerkelijke beweging.



[k-k]

Schitterend Bart, maar toch een opmerking. Je radars draaien de verkeerde kant op. Horen rechtsom te draaien. Is waarschijnlijk makkelijk om te zetten. Gr. Klaas.



[Bart_K]

Je hebt gelijk, dit is in de aansturing eenvoudig om te draaien, had ik natuurlijk gelijk moeten doen.
Ergens ben ik op deze schaal al blij dat ze zo stabiel en met regelbaar toerental willen ronddraaien.



[k-k]

Bart, Ben ik toch benieuwd waar jij de motortjes en regelaars hebt gescoord. Gr. Klaas.



[Bart_K]

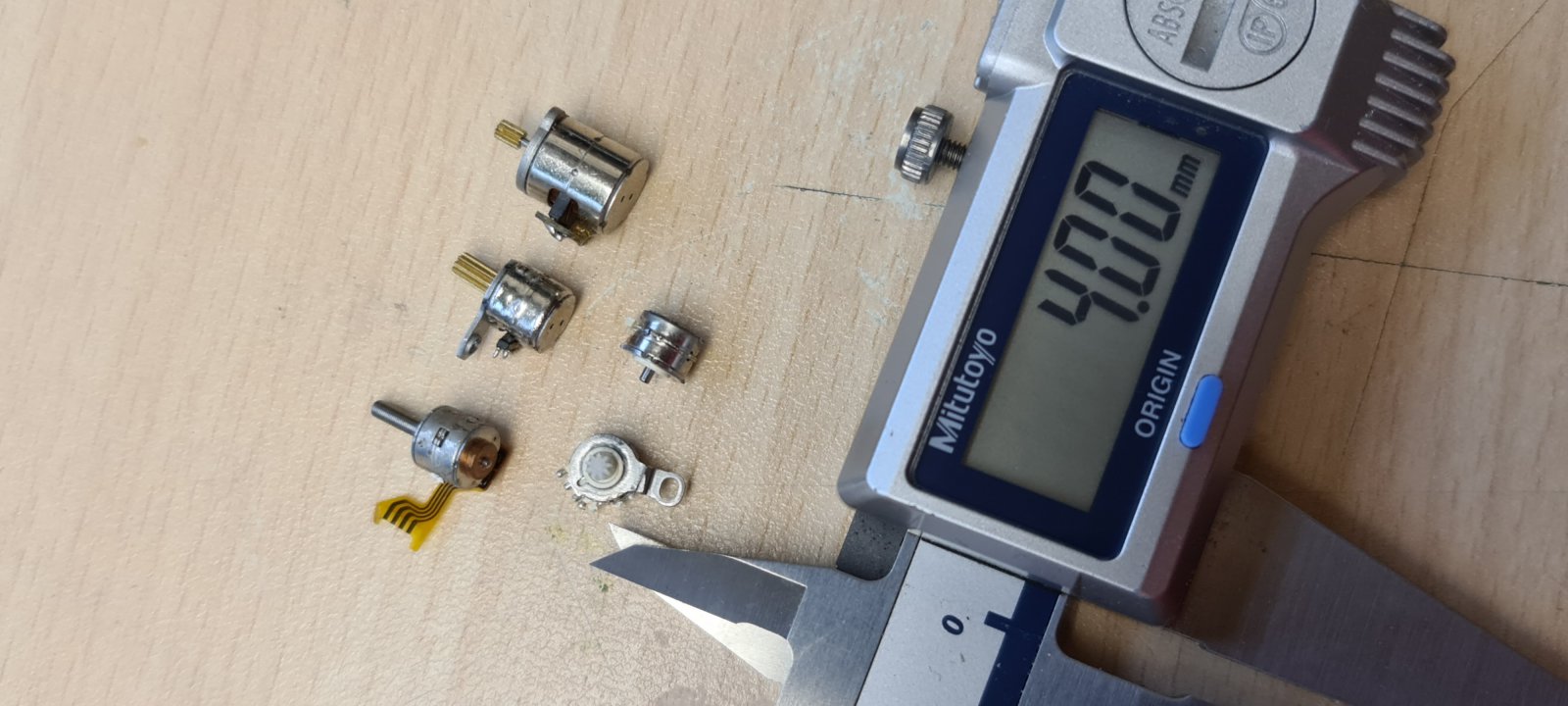

Dit zijn de micromotoren die gebruikt worden in o.a. camera-lenzen, ze zijn in verschillende afmetingen.
Op de bekende Chinese sites zijn ze volop te vinden met de term 'micro stepper motor', maar let wel dit is geen eenvoudige klus om ze te solderen.
De besturing heb ik zelf gemaakt met een hele kleine arduino, standaard code, bedrading is uit een dun hoofdtelefoonsnoer.
Dunner kon ik het niet vinden, het werkt gelukkig zoals ik gehoopt had.
De behuizing heb ik gemaakt van 6mm trespa, goed te bewerken, sterk en voldoende vormvast voor temperatuur en vocht.

ng



[ReneZ]

Dit is modelbouw op adembenemend niveau. Schitterend!
Voor wat betreft bedrading: probeer eens wirewrap draad (enamel isolatie).
De isolatie smelt je er lokaal van af met de soldeerbout. Is extreem dun te bundelen.



[Bart_K]

Hallo Rene,

Dank je wel, is ontzettend leuk om te maken, qua bedrading ben ik inmiddels nog dunner uitgekomen voor de verlichting in de voormast.
Wirewrap is dunne draad met isolatie (32/36awg), ik gebruik hier nu nog (extreem) dunnere litze voor, oud spoeltje bijvoorbeeld, uiteindelijk kwam ik er achter dat in de dunne draad van een oortelefoontje ook 10draads gewikkelde litze zit.
Dit is een soort kopervezel met een beschermende coating die je met een soldeerbout >400C kan wegsmelten, ik zal zo nog een video plaatsen van de kleinste motor waarbij de draden nog in elkaar gewikkeld zitten (in de mast is het slechts 1 losse draad)
Al hoort het hier niet thuis zet ik het toch even hier bij, misschien dat het iemand anders op ideeen brengt.

Als je in de video kijkt is dit de motor van de bovenste radar, de 4 draden zie je getwist, in de mast heb ik daar een los draadje uit gepulkt en gepakt om alles te verbergen.

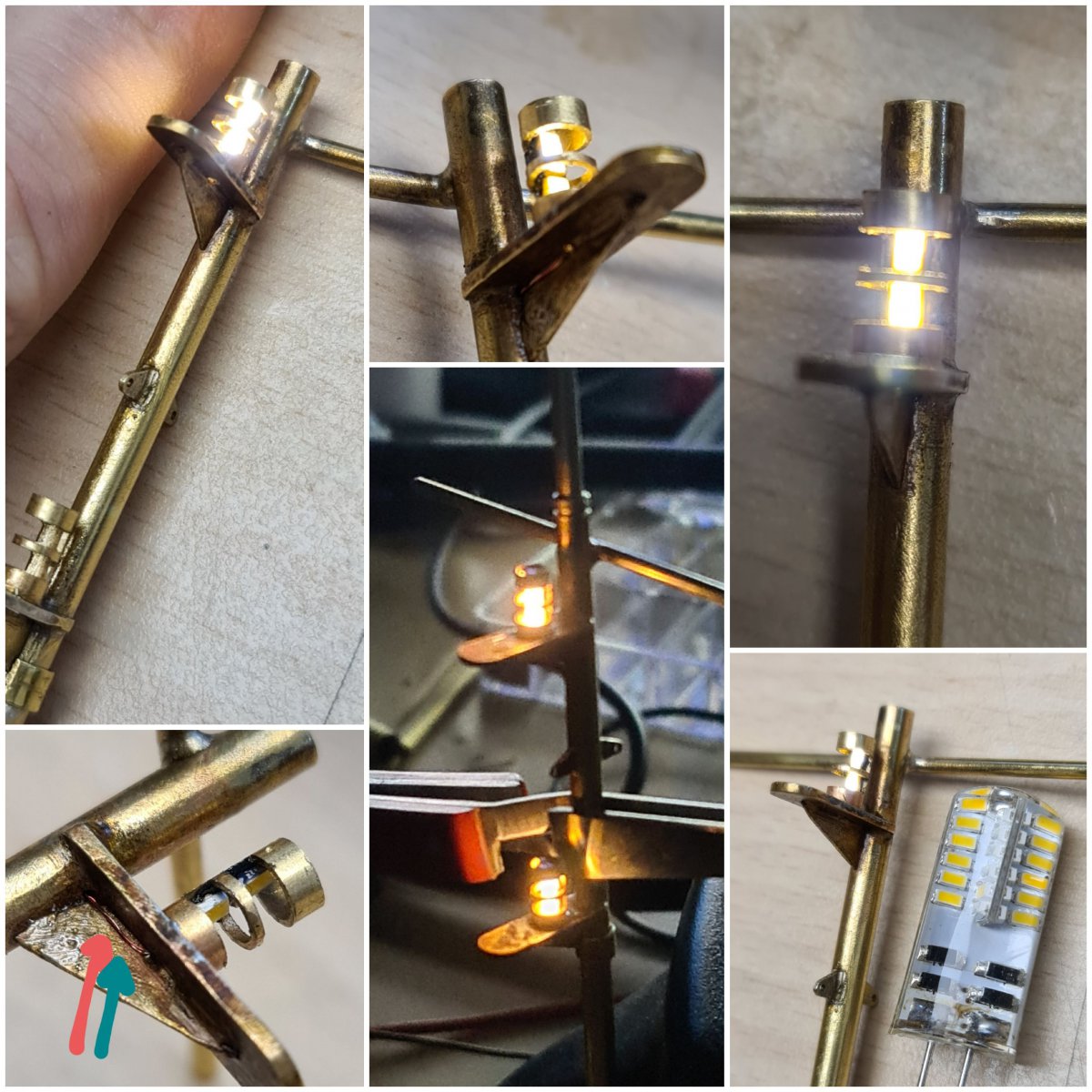

De mast is overal hard-gesoldeerd de toplichten zijn 4mm x 7mm, ledje is van een lampje (van de action) wat je rechtsonder ziet, de leds zitten dus met het losse draadje gesoldeerd omdat er anders simpelweg geen ruimte is.

Zie rode en groene pijl voor de draad



[LukeSkySailor]

Schitterend. En, bedankt voor de tip.



[k-k]

Bart, Bedankt voor de uitgebreide info. Succes verder met de bouw. Gr. Klaas.



[RenéH]

Hallo Bart jij bent goed bezig. Ik lees dat je de mast met zilver gesoldeerd hebt. Is solderen met soldeertin niet sterk genoeg volgens jouw? Persoonlijk soldeer ik mijn masten met zachtsoldeer en heb ik nog nooit problemen ondervonden.

Rene.
