Tamiya Arocs

Knootje

Knootje

Zal me eerst even voorstellen, iets wat ik in de vorige post verzuimd heb.
Knootje (=Kees) technische achtergrond en al jaren ervaring met modelbouw (plastic en modelboten)
Ook jaren werkzaam als trucker geweest, dus de overstap naar RC Truck is niet ongewoon.
De Tamiya Arocs is binnen , met dank aan RC P...., dus een nieuw avontuur kan beginnen.
Ondanks goede forum onderzoek loop ik toch al tegen de eerste heuvel op(stuurinrichting).
Maar met de hulp van diverse afbeeldingen(Cor) kom ik er wel uit.
Wil foto's plaatsen maar de Macbook werkt niet samen met samsung.
Dus nog even geduld.
Wat me tegen viel was dat op mijn zoektocht in/op het forum er weinig foto's blijven staan.
Zal met de houdbaar datum te maken hebben.
Nog mijn dank voor eerder gekregen adviezen van het forum.

Kees

Vandaar, ok dan maar even update.

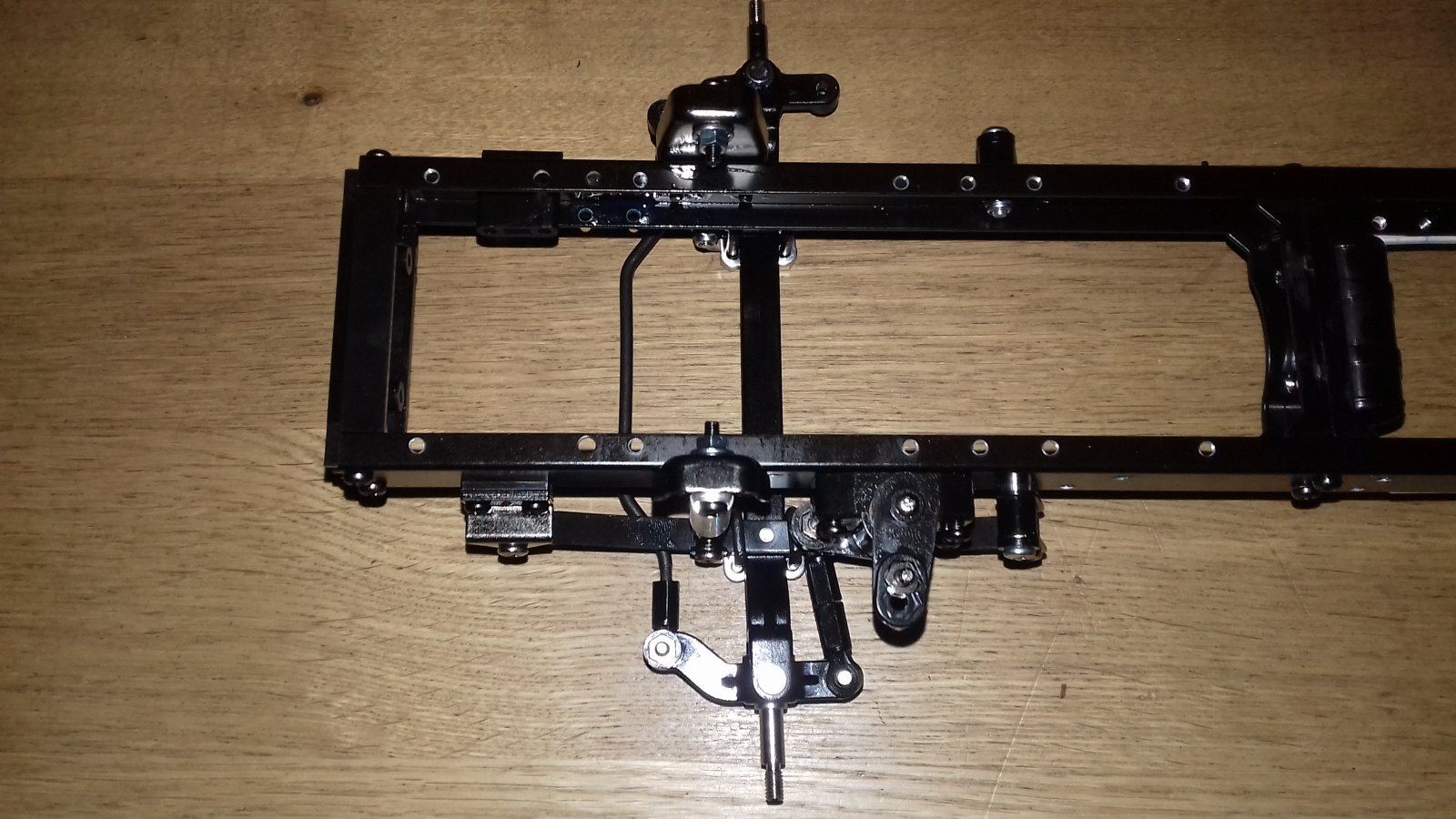

Heb toch maar de spoorstang achter de as gedaan, las ergens dat je de wielassen beter in de fuseehouder kon vast lijmen ivm speling, dat moet nog gebeuren.

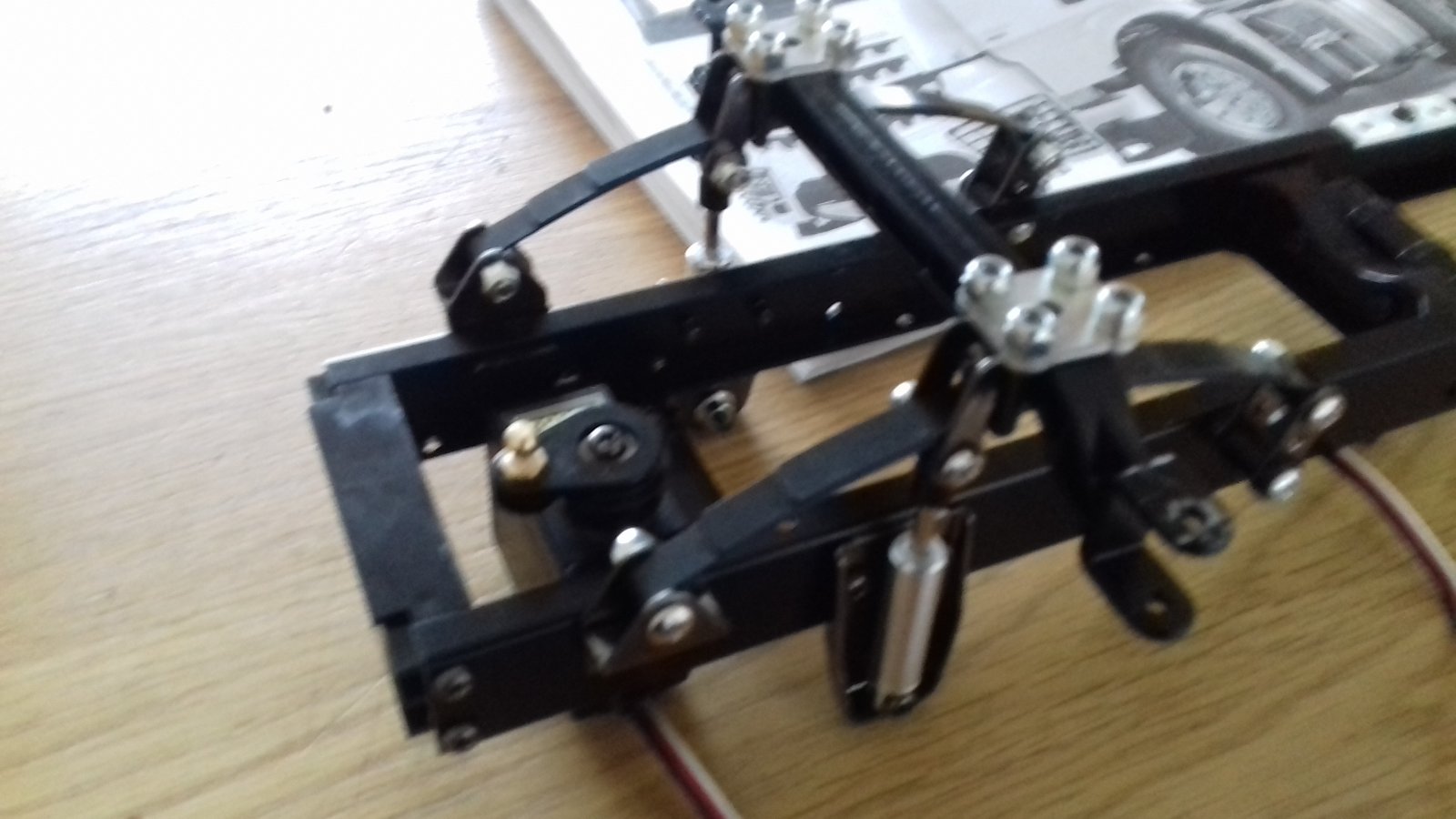

Ook de servo aan de voorkant geplaatst, weet nog niet hoe de verbinding servo > stuuras moet komen tov bladveer?

I'm

Hoi Kees,

Hier een ideetje zoals het zou kunnen:
zelf een steuntje maken om de servo aan te bevestigen.
Mocht je verder nog vragen hebben, dan kan je me bericht sturen

Sven

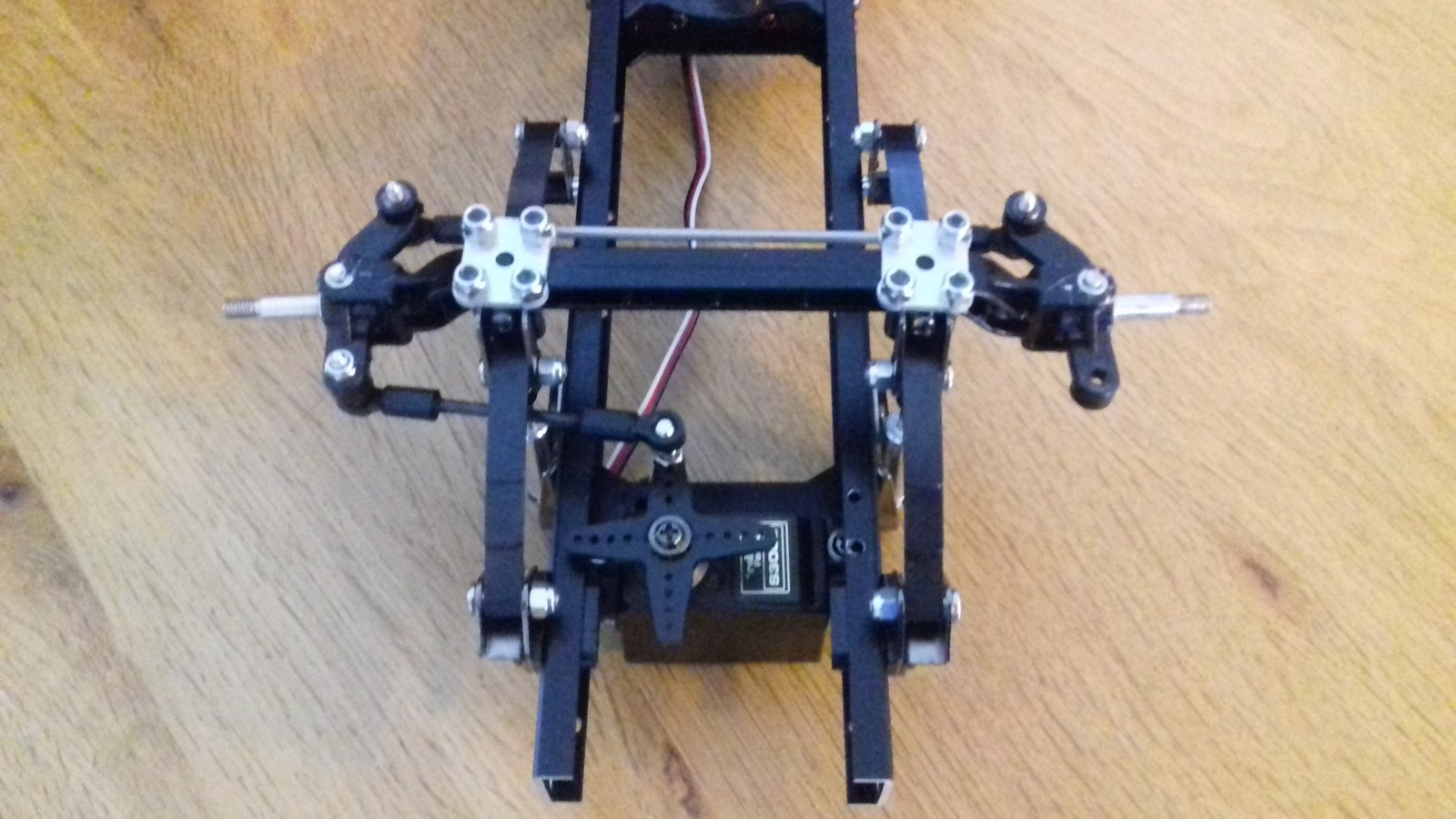

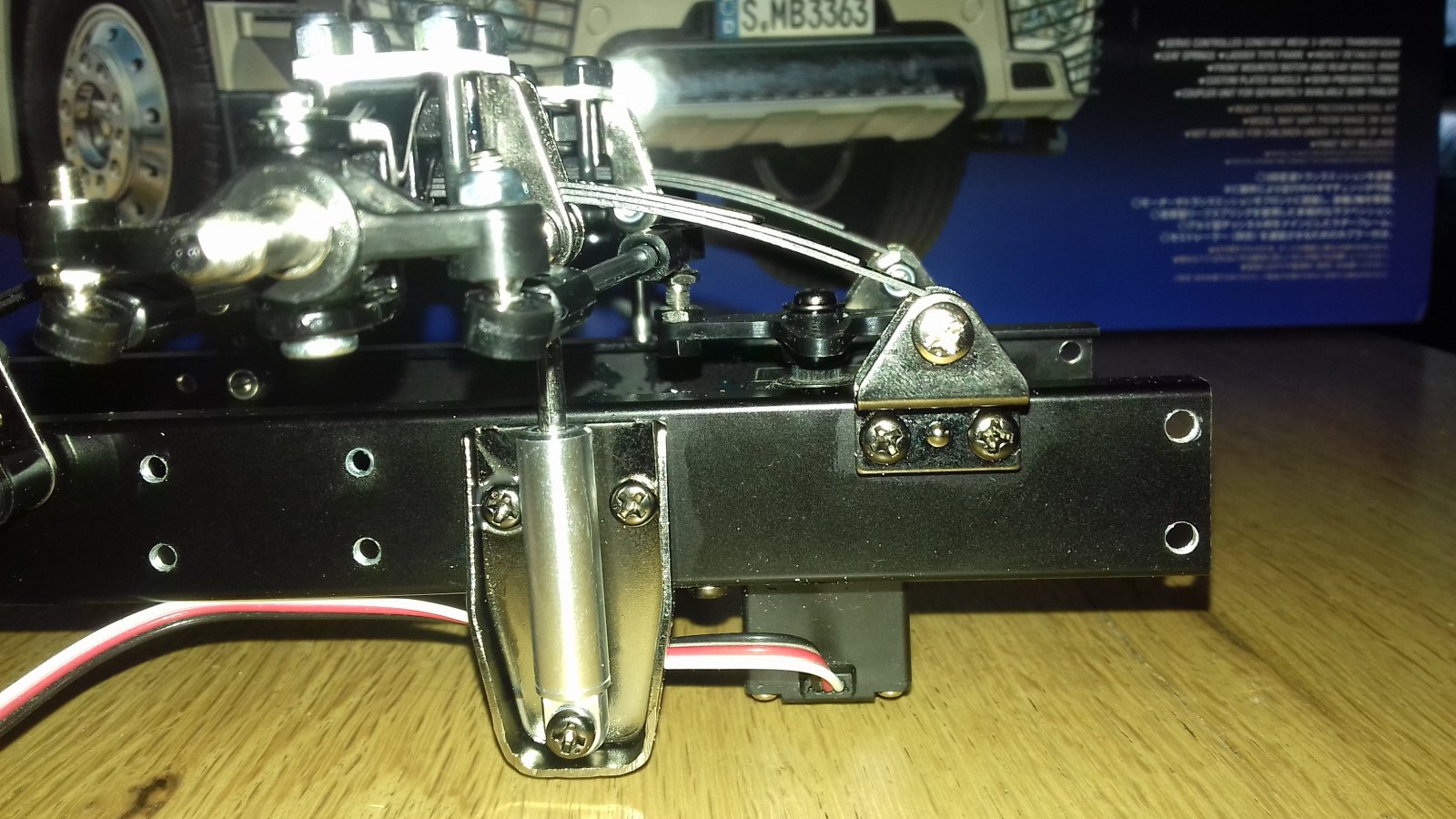

Duidelijk voorbeeld :thumbsup: zie dat je de servo stang boven de vering hebt gedaan.
Mijn servo heb ik nu nog met de schakelservosteun geplaatst(lager) , maar denk dat ik meer jouw kant op moet,hoewel ik ook het visuele in de gaten wil houden:)

Ondertussen ben ik mij aan het oriënteren op het gebied van verlichting.
Hoop het eerst zonder module te doen, dus simpel licht aan/uit zetten via zender.
Kwam dit tegen: Carson 906166 1/14 LED-Lichtunit TRUCK TAMIYA Pakket
Heeft iemand ervaring hiermee of weet of ik dit kan gebruiken.
Op het gebied van rc besturing ben in nog te onervaren.
Kan ook nog steeds niet op de asfalt site, al 2x aangemeld, geen reactie tot op heden.

Even een tip over de lengte van de stuurstang tussen het wiel aan de linkerkant en de servo.
In een bocht moet het voorwiel aan de buitenkant van de bocht een kleinere inslag maken dan het wiel aan de binnenkant.
Maar de servo wil je, om goed te kunnen sturen een gelijke slag naar links als naar rechts laten maken, overeenkomstig de stand van je stuurknuppel op je afstandsbediening.
Om dit effect te bereiken, moet de werkende arm op de servo in dit geval dus niet parallel staan aan de stuurarm op je fusee.
Als je nu de stuurarm op je servo 1 of 2 tandje(s) naar rechts toe draait, dan moet je stuurstang tussen het wiel en de servo dus iets langer worden, en bereik je het gewenste effect.
Probeer het maar, als je er zin in hebt.

En om het beeld helemaal ideaal te krijgen, mag de servo wel iets naar achteren als je de ruimte hebt, zodat de stuurstok parallel loopt met het as lichaam, als je het geheel van boven of van onderen bekijkt.
Maar ik ben bang dat dit niet gaat lukken vanwege de schokbreker die in de weg zit. In het horizontale vlak zit hij wel perfect (eerste foto)

Succes verder,
Cor

Helicor zei:
Even een tip over de lengte van de stuurstang tussen het wiel aan de linkerkant en de servo.
In een bocht moet het voorwiel aan de buitenkant van de bocht een kleinere inslag maken dan het wiel aan de binnenkant.
Maar de servo wil je, om goed te kunnen sturen een gelijke slag naar links als naar rechts laten maken, overeenkomstig de stand van je stuurknuppel op je afstandsbediening.
Om dit effect te bereiken, moet de werkende arm op de servo in dit geval dus niet parallel staan aan de stuurarm op je fusee.
Als je nu de stuurarm op je servo 1 of 2 tandje(s) naar rechts toe draait, dan moet je stuurstang tussen het wiel en de servo dus iets langer worden, en bereik je het gewenste effect.
Probeer het maar, als je er zin in hebt. Is dit van onder gezien?

En om het beeld helemaal ideaal te krijgen, mag de servo wel iets naar achteren als je de ruimte hebt, zodat de stuurstok parallel loopt met het as lichaam, als je het geheel van boven of van onderen bekijkt.
Maar ik ben bang dat dit niet gaat lukken vanwege de schokbreker die in de weg zit. Klopt, deze zit in de weg
In het horizontale vlak zit hij wel perfect (eerste foto)

Succes verder,
Cor
Klik om te vergroten...

Bedankt voor de suggestie,

Kees

Ben van plan om deze aandrijving te bestellen;

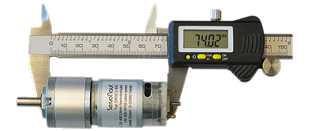

Servonaut GM32U430 gearmotor 12V -430 omw Pakket


Reden; goedkoper dan de 390, hopelijk is hij sterk genoeg.
Mocht het niet zo zijn, hoor ik het graag van jullie

JA drive = 12V, maar kan deze naar elke waarde terug brengen via spannings regelaar.
Hoop alleen dat deze de goede snelheid en kracht heeft.

Heb je bijbehorende bevestiging of iets anders gemaakt?
Dacht zelf aan de beugel van rc p...... en die verbuigen om de motor onder een hoek te plaatsen.

Klopt adrie, zag ergens een kast achter de dagcabine, zag er niet slecht uit.
Wil ook de accuhouder verwijderen, moet alleen een oplossing voor de tanks die hierop gemonteerd worden zoeken.

Als je 12 v.nimh wilt gebruiken kijk eens bij carson..Een gewone 12v.past niet achter de cabine,want deze is 20 cm.Maar carson heeft een type 12,5x9.cm.
