Bouw van model van Kamper kogge.
Nu de boeier klaar is is het tijd om weer een project te starten. Want ik wil er altijd twee onderhanden hebben voor wat afwisseling. De kogge staat al heel lang op mijn verlanglijstje. Na het oorlogsgeweld van de Victory wil ik meer de richting op van de oud Hollandse koopvaardij. En de kogge is daar een uitstekend voorbeeld van.

full

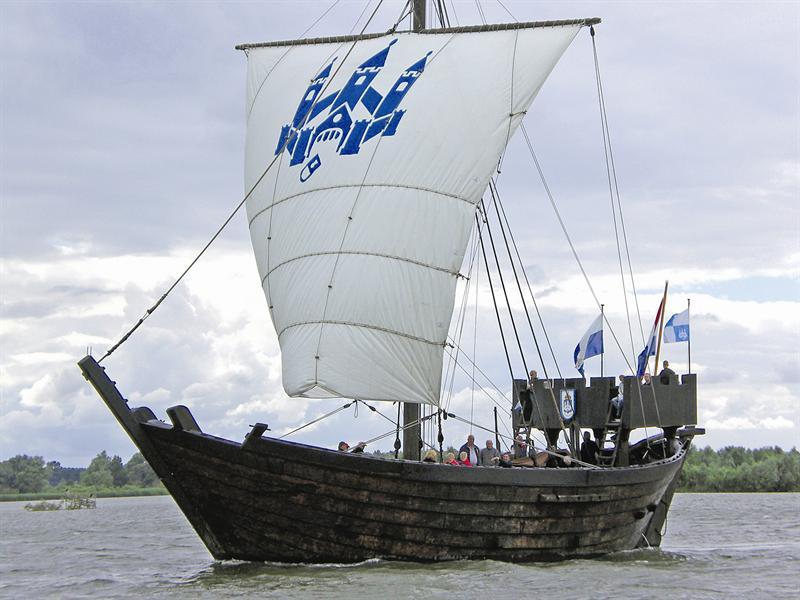

Foto: Kamper kogge.

Helaas heb ik geen tekeningen van de kogge maar wel veel foto's van de Kamper kogge. Daarnaast heb ik een boek van de reconstructie van de Bremer kogge, waar veel info in staat.

full

Foto: Drie boeken met info over koggen.

Ze zijn ongeveer uit dezelfde tijd, 14e eeuw, dus ik vermoed dat ze niet veel verschilden. In dit boek staat ook het lijnenplan en dat ga ik als uitgangspunt gebruiken, naast alle foto's.

full

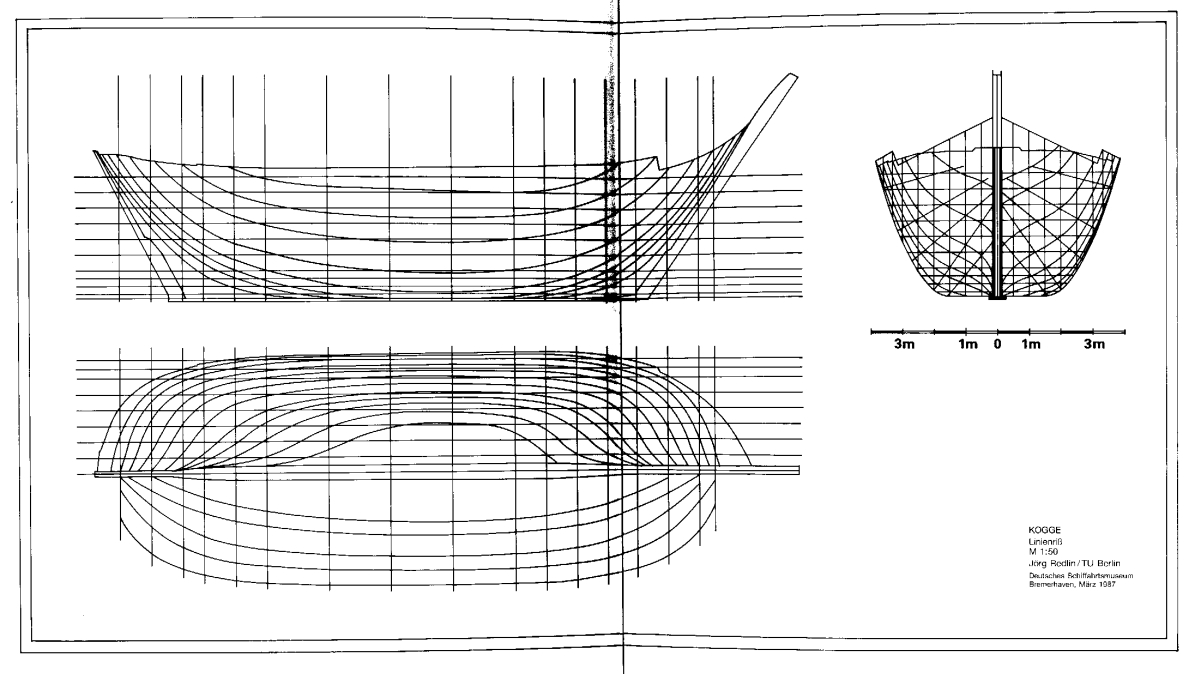

Foto: lijnenplan Bremer kogge.

Dit wordt dus uiteraard weer een scratchbouw. En ik wil hem bouwen zoals men dat vroeger ook deed. Dus shell first.
Maar omdat ik minder ervaring heb in koggebouw dan een middeleeuwse scheepsbouwer maak ik wel een spantenraam. Allen niet om tegenaan te bouwen maar om de vorm te controleren.
Dit spantenraam maak ik conform het lijnenplan en het moet in de kogge in aanbouw kunnen worden gezet, zodat ik de vorm van nieuwe gangen daarmee kan controleren.
In bouwpakketten van overnaadse modellen zijn de gangen meestal al in een vloeiende vorm uitgesneden. Het lijkt me sterk dat dat in het echt ook zo ging. Waarschijnlijk ging men gewoon uit van rechte planken, die hooguit wat verjongd werden.
Als bewijs dat het zo kan heb ik eerst van rechte kartonnen stroken geprobeerd iets van de koggevorm te creëren.

full

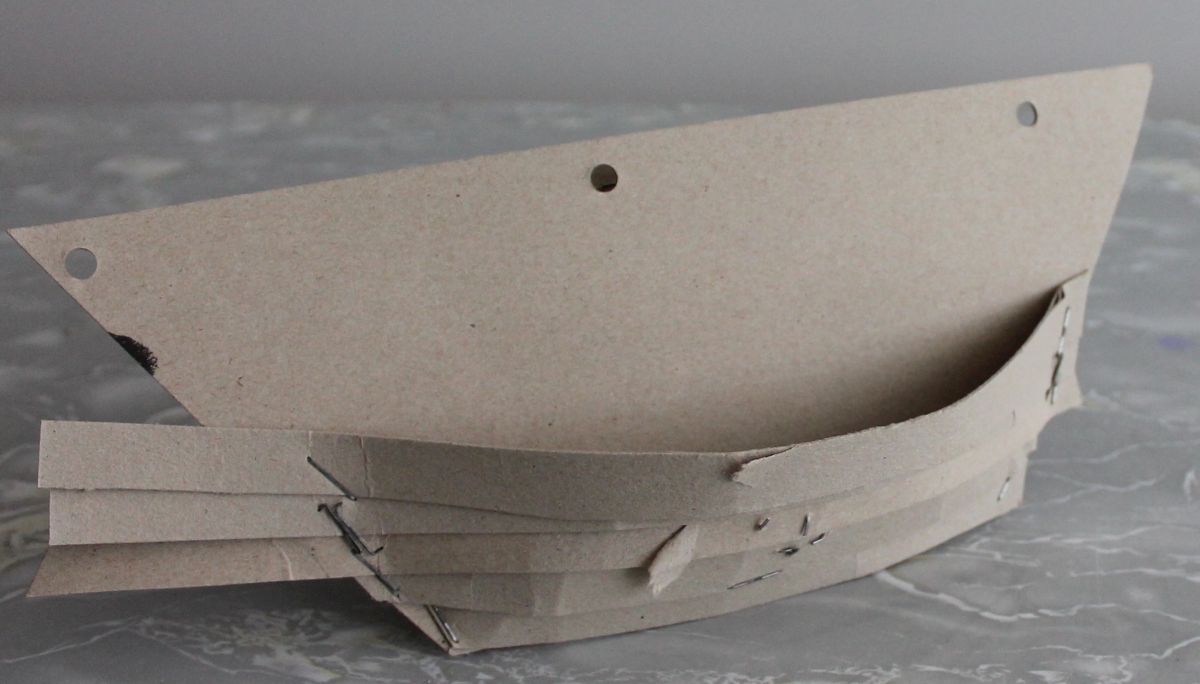

Foto: Kartonnen kogge.

Het kan: Met rechte planken kan je een rond schip bouwen.

Wordt vervolgd.

Laatst bewerkt:
Ik ga vlug naast Peter zitten, uiteraard voor dat hertog janneke neem ik die sigarenrook maar voor lief :), zet hem op Jan, we gaan dit weer eens mooi volgen :jan: succes.

Op welke schaal ga je die bouwen? Als je hem op grote schaal gaat maken dan zijn er vast wel Hanzesteden die het model willen hebben voor tentoonstellingen over de Hanze. Maar dan moet hij wel een beetje aan de grote kant zijn.
Constant

@Constant Ik bouw hem in de schaal 1:50 Dan wordt hij 40 cm lang en 14 cm breed. Ik kies deze schaal omdat hij da dezelfde schaal heeft als enkele andere modellen zodat ze qua grootte onderling vergelijkbaar zijn. Op de koggewerf staat een model van 1:20. Dat is een joekel en dat wordt het dus niet. Maar voor tentoonstellingen is hij eventueel beschikbaar.

@ Stephan, Voor mijn gevoel is de Pinta toch een heel ander type schip. Misschien even groot maar wel anders.

janzwart zei:
@ Stephan, Voor mijn gevoel is de Pinta toch een heel ander type schip. Misschien even groot maar wel anders.
Klik om te vergroten...

Je heb gelijk, de Pinta heeft toch een soort spiegel. De vorm komt wel overeen. Wat ik heb liggen is de Santa Maria en die lijkt er niet op. Wel een leuk projectje voor tussendoor.
In elk geval ga ik dit volgen, mijn belangstelling had je al eerder gewekt. Want ik zag dit type schip als eerst in de film Ali Baba met Wil Smith. En toen vroeg ik me al af wat voor soort schip het was.

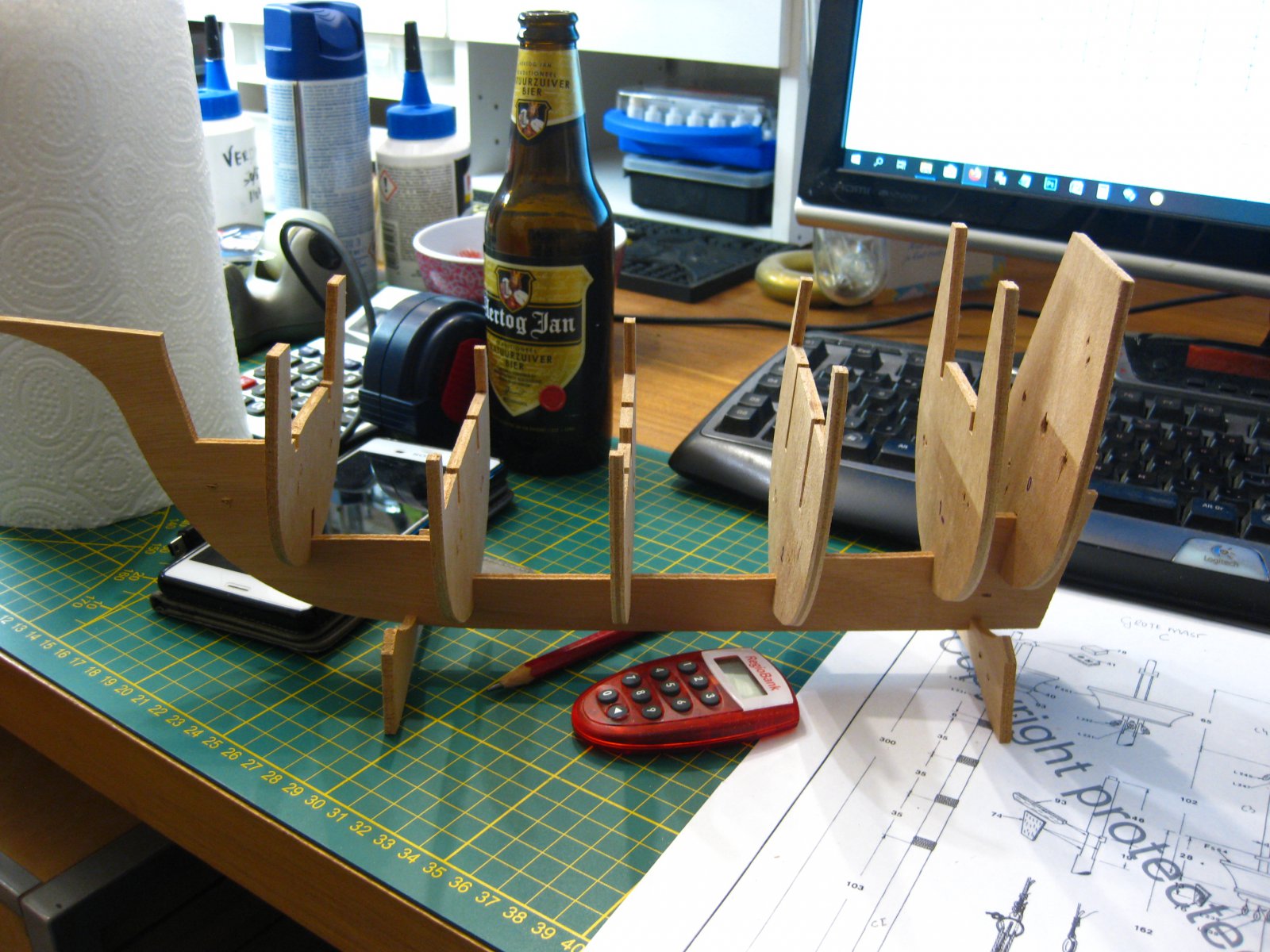

IMG_0238.JPG Santa Maria

Update 1
Eerste update.
Ik heb het spantenplan en het gespiegelde plan tig keer uitgeprint op de juiste schaal. (1:50)
Uitgeknipt en op ene stuk triplex gelegd.

full

Foto: Uitgeknipte spanten.

Daarna erop gelijmd, uitgezaagd en in elkaar geschoven en dan ziet het er zo uit.

full

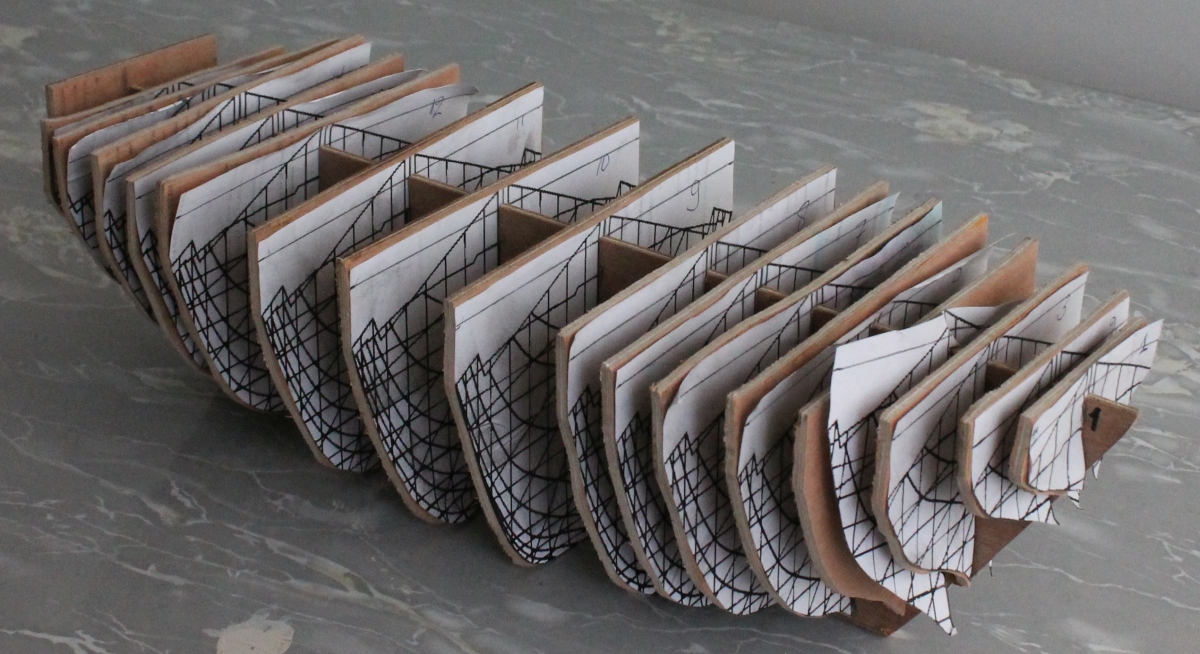

Foto: Geraamte. Moet nog wat worden bijgewerkt.

Nu is het tijd voor de kiellegging en oprichting van de stevens. Hier moet ik even goed over nadenken want deze spanten dienen alleen maar om de vorm te controleren. De gangen worden er NIET tegenaan gelijmd. (Net als bij het nieuwe Speeljacht van 1640).
Dus de gangen moeten net als in het echt in de kiel en in de stevens worden gestoken om houvast te hebben. Ook moet ik me even bezinnen over de maten daarvan. Het moet wel werkbaar blijven. Of alles exact historisch getrouw wordt weet ik niet. Zal wel niet. Maar het zit er wel tegenaan.

Wordt vervolgd.
