ramses

ramses

Vriend van modelbouwforum.nl
Forum veteraan
PH-SAM
.
Een post uit dit verslag: Wedell Williams Model 44 - Miss Louisiana 92

"Eigenlijk was die zin in eerste instantie bedoeld als de eerste zin van een heel ander verslag....

Zoals gezegd heb ik deze Wedell Williams via marktplaats,... maar dat was eigenlijk niet het "hoofdonderwerp".
Ik had namelijk een Seagull Sea Fury op marktplaats gezien voor een hele vriendelijke prijs!!
Het was de bedoeling met deze Sea Fury een keer een ARF-bash te proberen.

De verkoper bood deze Gilmore er later bij aan voor weinig geld...

full


In eerste instantie had ik geen interesse want ik wilde alleen de Sea Fury :frustie:

Maar ik ben erg gecharmeerd van (Golden Age) Racers en begon toch te twijfelen...
Halverwege afgesproken (verkoper woont in Friesland en ik in Noord Brabant) om de kisten over te nemen:

full


Toen ik de romp van de Gilmore overnam uit zijn handen kreeg ik gelijk heel veel ideeën, erg gave kist, goede keus gemaakt!

full


Onderweg naar huis begon het nog meer te borrelen in m`n hoofd van de plannen die ik kreeg voor beide kisten.
En hoewel ik heel erg gecharmeerd ben van de Sea Fury kreeg ik steeds meer plannen voor, en zin in, de Gilmore.
De Sea Fury ging dus voorlopig het rek in en wat er daarna direct met de Gilmore gebeurde is in dit verslag te lezen :D

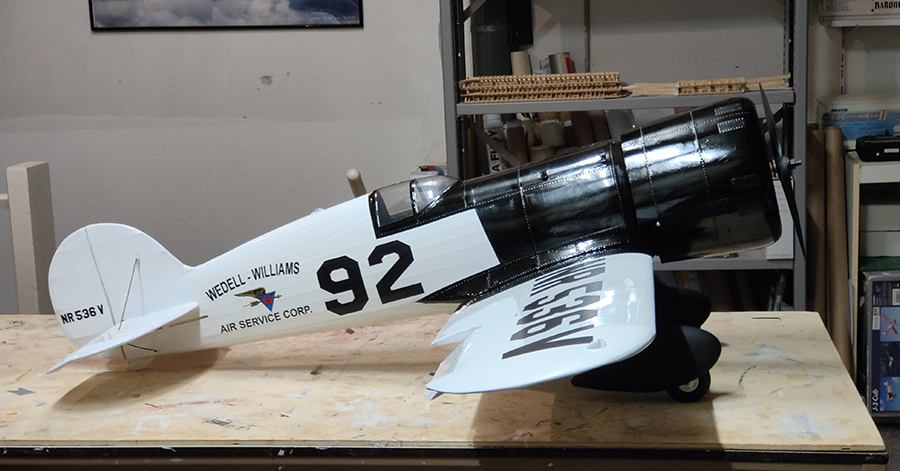

full


Groeten, Ramses"

Nou,... hierbij alsnog de ARF Bashing van de Seagull Sea Fury ;)
Ben al begonnen, binnenkort de echte start/update van dit verslag!

Groeten, Ramses
.

Laatst bewerkt:
.
Het onderwerp:



SEAGULL SEAFURY SEA33 66″ WINGSPAN WARBIRD

Wingspan ………………………66 in (167.5 cm)
Wing area ………………………842 sq.in (54.3 sq.dm)
Approximate flying weight ……..9.5 lbs (4.3 kg)
Length …………………………..59 in (150 cm)
Recommended engine size …..91-1.20 cu in 2-4 stroke
Radio: 6 channels with 9 servo

KEY FEATURES
  • SEAFURY accurate color scheme
  • Full Aerobatic Fight Capabilities
  • High Quality Balsa and balsa Plywood Offer Lightweight, State-of-the-art Construction
  • Accurate Scale Outline and Appearance, Including Tail Surfaces
  • One Piece Wing Make for Easy Assembly and Disassembly, As Well As Easy Transport To And From The Flying Field
  • The Factory-Applied Oracover Covering Trim Scheme Captures the Accurate Colors
  • Highly Detailed Cockpit and Painted Fiberglass Cowl…
  • Hand Painted Pilot
  • Extensive Hardware Package Included

Ik ga er een Saito FA 120 opzetten.
Verder de outlines wat aanpassen en de boel wat verfijnen.

Groeten, Ramses
.

serge pot zei:
En abo
Klik om te vergroten...

Leuk, welkom!

Jonkje zei:
Doe eens gek.. Irakese Sea Fury.. Zoals die op Antwerpen.
Klik om te vergroten...

Heb ik inderdaad ook naar gekeken, een Baghdad Fury, zeker heel fraai en eens wat anders:

full


Ik vind een kleurenschema van een Hawker Tempest Mk.II héél erg gaaf, maar ja,... da`s dus geen (Sea) Fury helaas...:

full


Er zijn niet veel (Sea) Fury`s met een camouflage schema, wel nog deze uiteraard:

full


Ik ga nog even verder zoeken.

Groeten, Ramses
.

Laatst bewerkt:
.
Zaterdag begonnen met het verwijderen van de folie:

full


Wat ik opvallend vond is dat er open stukken in de romp zitten, er zat alleen wat folie over.
Zoals hier achter het motorschot:

full


... en ook de fairings zaten los van de romp, sloot ook geheel niet aan:

full


De vleugel erop geschroefd en een aanslag gemaakt:

full


Ik ga de Sea Fury met glasweefsel afwerken dus alle open delen moeten dicht.
Tevens ga ik de staartvlakken meer in model brengen en een hol/bol scharnierlijn toepassen:

full

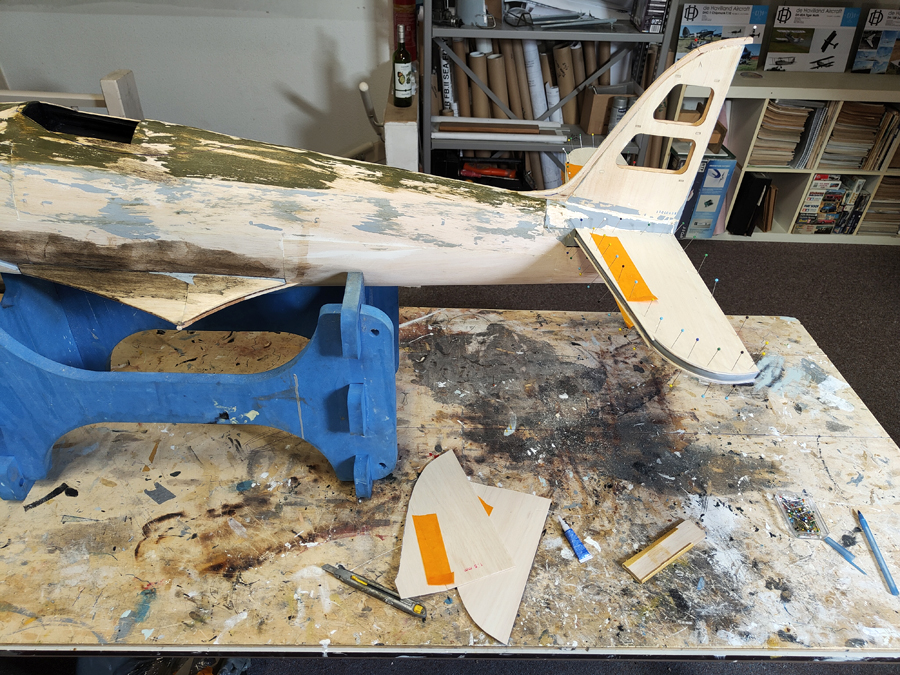

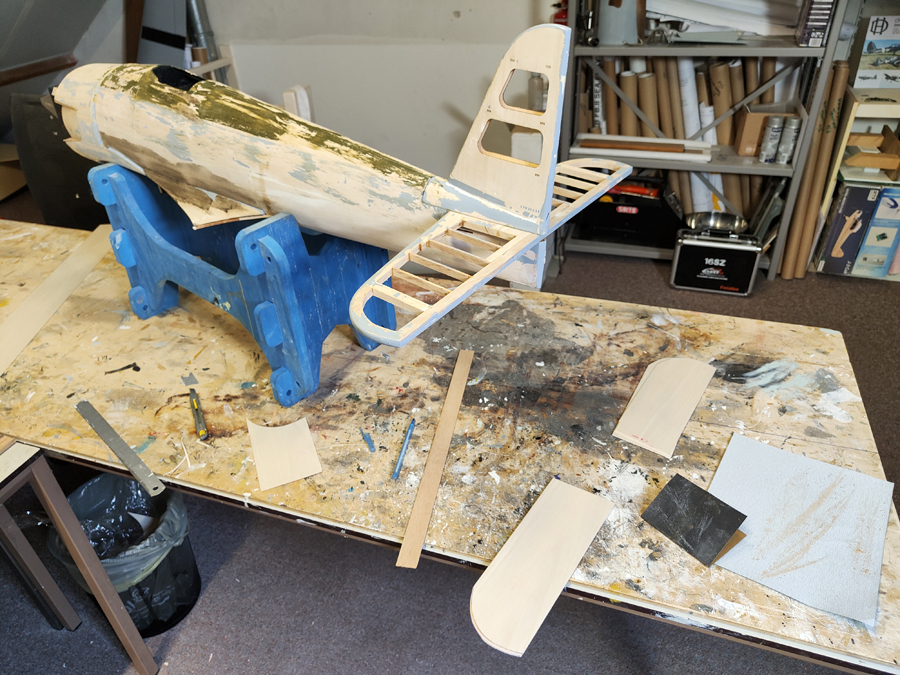

De vorm van het kielvlak aangepast en het stabilo ingedekt:

full


Groeten, Ramses
.

.

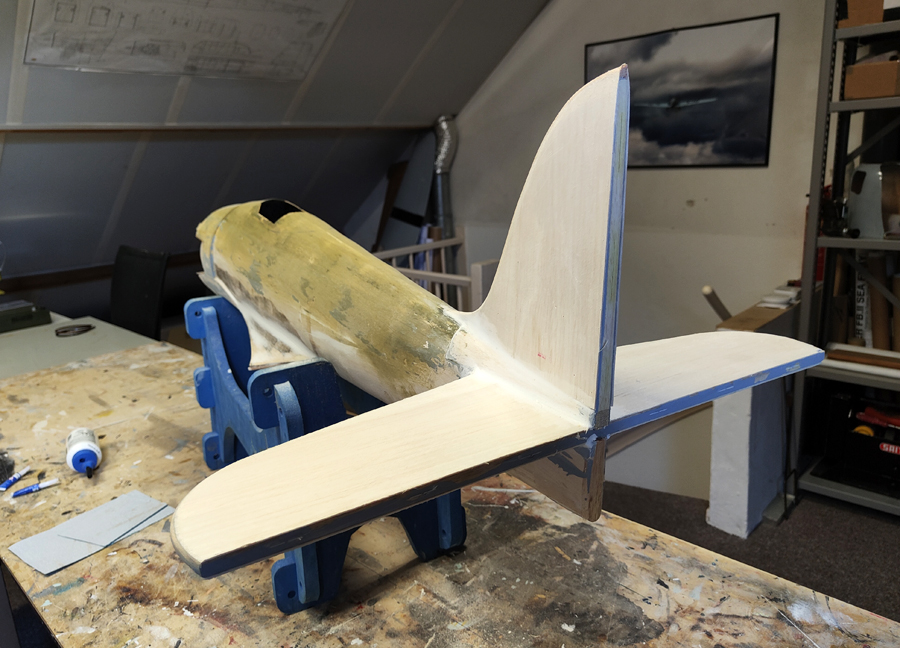

Staartvlakken ingedekt en vast een beetje in profiel geschuurd:

full


Een schuurtooltje gemaakt en de achterlijsten licht ingeschuurd voor 0.4mm triplex afdekstrookjes:

full


full

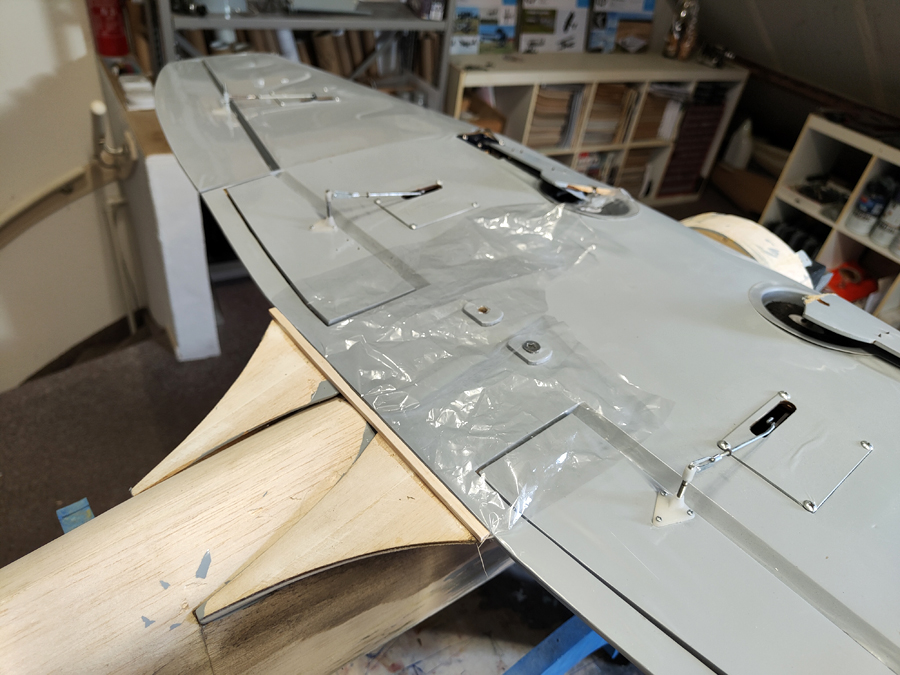

Ook 0.4mm triplex stroken voor de vleugelfairings gemaakt:

full


full

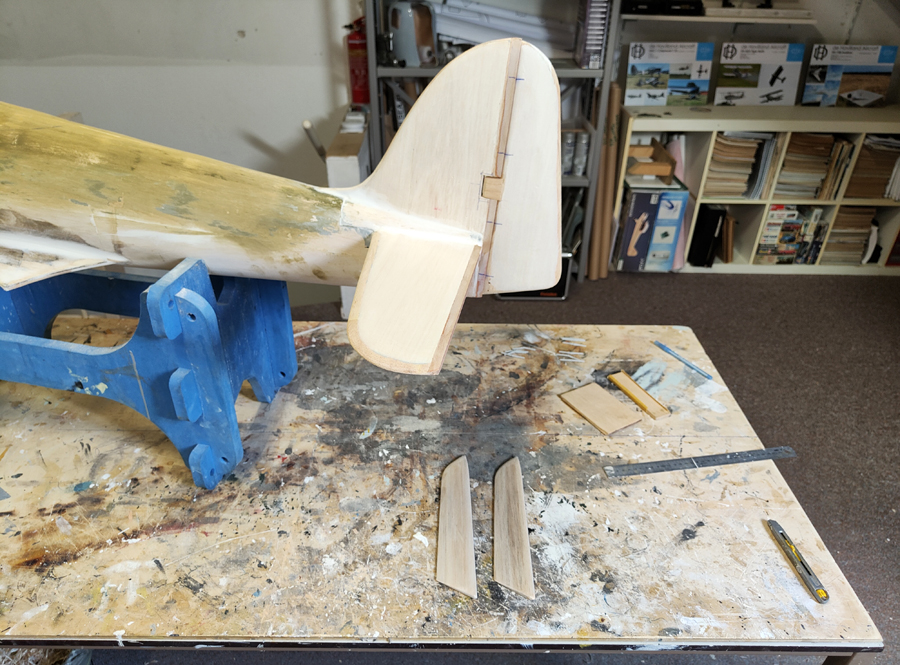

Om de vorm van het richtingroer te kunnen aanpassen eerst wat vlees gecreëerd:

full


Ook het balansstukje gemaakt, de nieuwe vorm van de staartvlakken:

full


Gaten afgetekend voor de Robart penscharnieren:

full


Binnenkort weer verder met de staartvlakken.

Groeten, Ramses
.

Moin! Grof gebouwd hok zeg?
Hmmm… hier niet anders. P40 kyosho projectje… nu effe focus op de retracts. Nou!
Gretver… wat zijn de vleugels ineen geknikkerd. 1 van de wielkasten voor montage… 5 graden uit het lood. Indekking er af en redden wat er te redden valt.

Ik ga dit draadje maar eens volgen en meeliften op de afwerking cq rompveredeling [emoji106][emoji106]

Gr Bas

.
Welkom Bas en Phaedra :)

ramses zei:
Ik vind dit kleurenschema van deze Hawker Tempest Mk.II héél erg gaaf, maar ja,... da`s dus geen (Sea) Fury helaas...:
Klik om te vergroten...

full

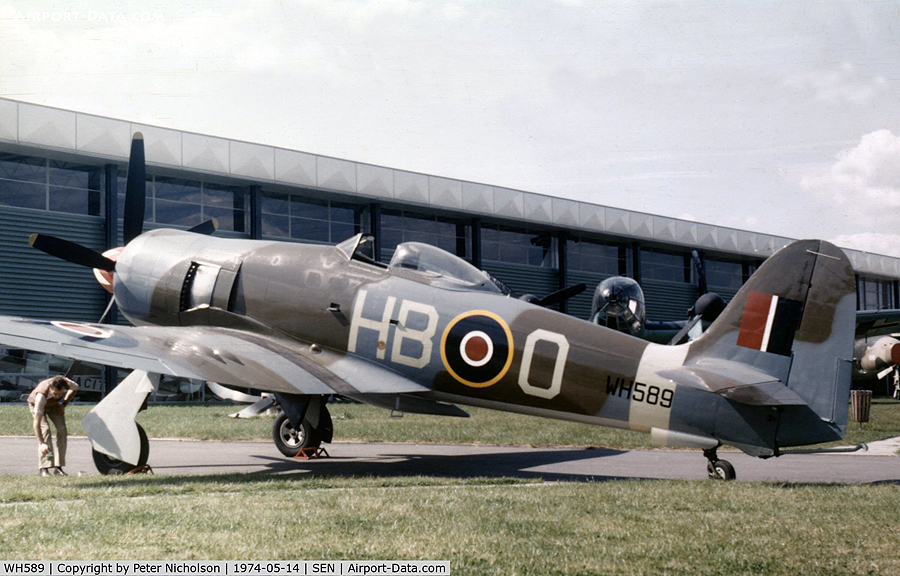

Ik vond zojuist deze Sea Fury, de HB-O:
Dit schema lijkt behoorlijk op het schema van de Tempest Mk.II hierboven.

full


Deze ARF Bash Sea Fury wordt geen F4C schaalmodel :D...
Het staat ook niet voor niets hier in 'Bouwverslagen-Vliegen' ipv bij 'Vliegende Schaalmodellen'.
Ik geef mezelf hierbij dus ook (behoorlijk) wat artistieke vrijheid :p
Bovenstaand kleurenschema gaat het denk ik worden voor m`n Sea Fury :thumbsup:
Maar dan aangevuld met een witte spinner en witte bandjes op de neus en staartvlakken (zoals bij de Tempest Mk.II).

Groeten, Ramses
.

ramses zei:
KEY FEATURES
  • SEAFURY accurate color scheme
  • Full Aerobatic Fight Capabilities
  • High Quality Balsa and balsa Plywood Offer Lightweight, State-of-the-art Construction
  • Accurate Scale Outline and Appearance, Including Tail Surfaces
  • One Piece Wing Make for Easy Assembly and Disassembly, As Well As Easy Transport To And From The Flying Field
  • The Factory-Applied Oracover Covering Trim Scheme Captures the Accurate Colors
  • Highly Detailed Cockpit and Painted Fiberglass Cowl…
  • Hand Painted Pilot
  • Extensive Hardware Package Included
Klik om te vergroten...

Euhhhhh, nou dat valt een beetje tegen.... :rofl:

De staartvlakken maar vooral ook de vleugel klopt niet heel veel van.
Ik ga niet ver om alles kloppend te maken, maar hetgeen ik met weinig aanpassingen kan verbeteren ga ik wel proberen.

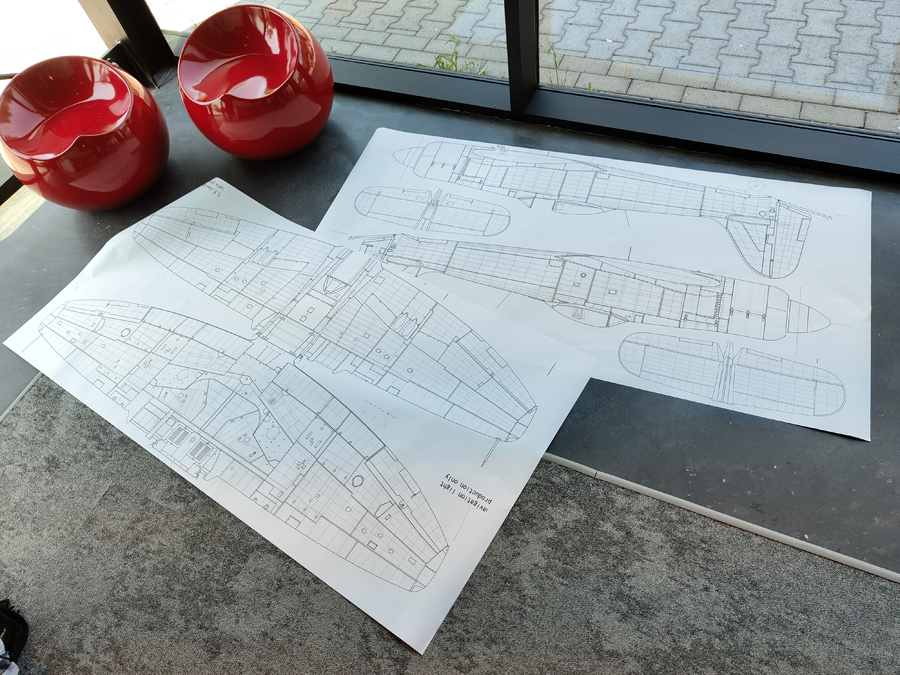

Dan heb je wel een uitgangspunt nodig, dus zojuist een 3 view op grote vellen geplot in de afmeting van mijn Sea Fury (167,5cm span):

full


Groeten, Ramses
.

Haha! 'Blind Fury'!
Check de positie van de kabinekap eens :D
Waarrrr-ohw-waar had ik analoog gezezen... o_O
Liverly maakt straks veel goed...
hebben ze een naam voor...
'Dazzle paint'!

1:1 print behang... da's best handig!
Gr Bas-Hing…

Laatst bewerkt:
Dat gaat vast weer iets moois worden, jouw kennende :D! Kwa kleurenschema blijf ik de MLD uitvoering toch ook wel heel erg mooi vinden.

.
Dank je Kjel!
Ik twijfel, maar alleen nog tussen die twee, de rest is afgevallen.
Het wordt of de MLD versie of de grijs/groene camo versie.

MicropropSport zei:
Bas-Hing…
Klik om te vergroten...

:rofl:

MicropropSport zei:
Check de positie van de kabinekap eens :D
Klik om te vergroten...

Inderdaad zeg :hammer:
Ik heb gisteren de romp over de geplotte tekening gelegd.... :eek:
Ik dacht van de romp alleen de staartvlakken en vleugelfairings aan te gaan passen.
Het worden iets meer aanpassingen, maar wel leuk om te doen!

Ik ben gisterenavond al begonnen met de cockpit 5cm (!) naar achteren te verplaatsen.

Groeten, Ramses
.

Laatst bewerkt:
