Full-body pilotenpop voor elke schaalgrootte

[ramses]

Aangepast d.d. 30 september 2013

Schaalbouwers/vliegers, in een vliegend schaalmodel hoort een piloot en voor de meeste schalen zijn er commercieel genoeg pilotenpoppen/bustes te vinden. Soms is de te bouwen kist in een schaal waar geen pilotenpoppen/bustes voor verkrijgbaar zijn of vind je `t gewoon leuker om zelf te maken.

Voor een kist van mij in aanbouw schaal 1/6.9 heb ik een poppetje van balsa gemaakt. Eerst een 3D-model in de computer "in vorm" gezet en daarna een tekeningetje ervoor gemaakt. Via m`n bouwdraadje heb ik inmiddels een flink aantal verzoeken gehad voor dat tekeningetje voor pilotenpoppen in verschillende schalen.

Ik heb daarom tekeningensets gemaakt per schaal in de schalen: 1/3, 1/4, 1/5, 1/6, 1/7 en 1/8. Er staat een maatbalk bij getekend die bestaat uit blokjes van 10cm hoog bij een 1:1 piloot ter referentie. De piloot heeft dus een werkelijke lengte van 1,75 meter.


Lage resolutie voorbeeldtekeningen van de 1:8 piloot:

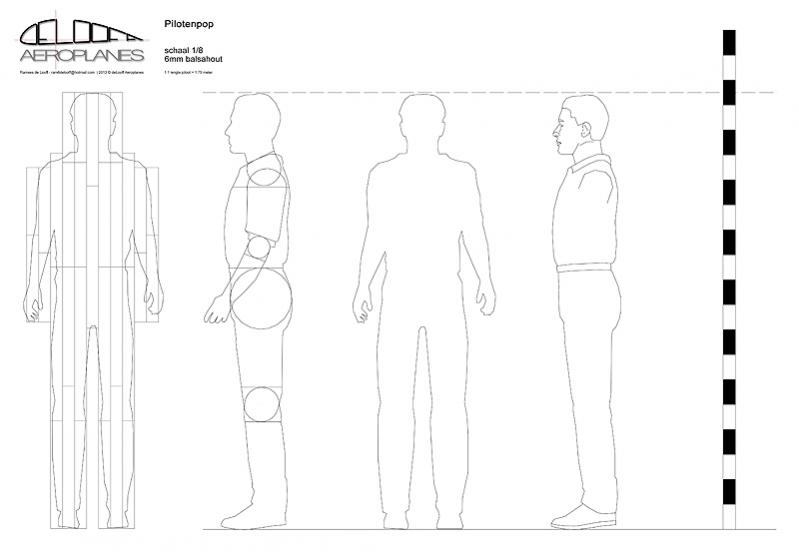

Bladzijde een:

Bladzijde twee:

Bladzijde drie:

Bladzijde vier:

Om het printen eenvoudig te houden heb ik het papierformaat op A3 gehouden en per schaal daar de diverse onderdelen van de piloot over verdeeld. De tekening voor de 1:8 piloot bestaat uit vier A3tjes, de tekening van de 1:3 piloot uit zestien A3tjes. Aan de hand van de maatblokjes kan je de tekening eventueel verschaald uitprinten als je bijvoorbeeld een pilootje in een afwijkende schaal als boven aangegeven wilt maken.


Download linkjes per tekening:

Tekening pilootje schaal 1:8

Tekening pilootje schaal 1:7

Tekening pilootje schaal 1:6

Tekening pilootje schaal 1:5

Tekening pilootje schaal 1:4

Tekening pilootje schaal 1:3


Ik zou het leuk vinden als je foto`s van de bouw of het resultaat van je pilootje in dit draadje wilt posten!

Hieronder wat foto`s uit m`n bouwdraadje ter illustratie wat je met de tekeningen kan doen.

Groeten, Ramses



[ramses]

.
Een plankje balsa van 8mm gebruikt voor m`n poppetje schaal 1/6.9

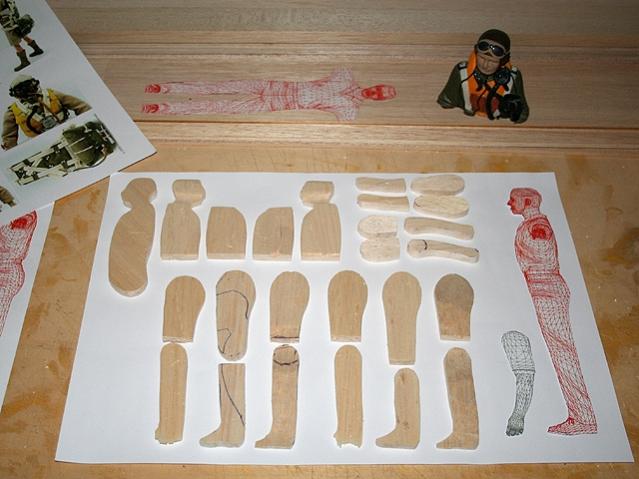

Het tekeningetje in schaal 1/6.9 geprint. De romp+hoofd, boven- en onderarmen en boven- en onderbenen uitgesneden in de lijnen van `t tekeningetje.

Bij het uitsnijden de armen en benen voorzien van "vlees" voor `t scharnier.

Zoals te zien op de foto: twee lange en twee korte bovenarmen, twee lange en twee korte onderarmen. Twee lange en vier korte voor de bovenbenen en twee korte en vier lang voor de onderbenen. Een lange rompplaat om de benen aan te maken en meerdere korte voor het torso.

Zal ze een keer aan het tekeningetje toevoegen en hier plaatsen.

Samengevoegd aan de hand van het tekeningetje dmv spelden

De groffe delen naar menselijke vormen bewerken aan de hand van `t tekeningetje

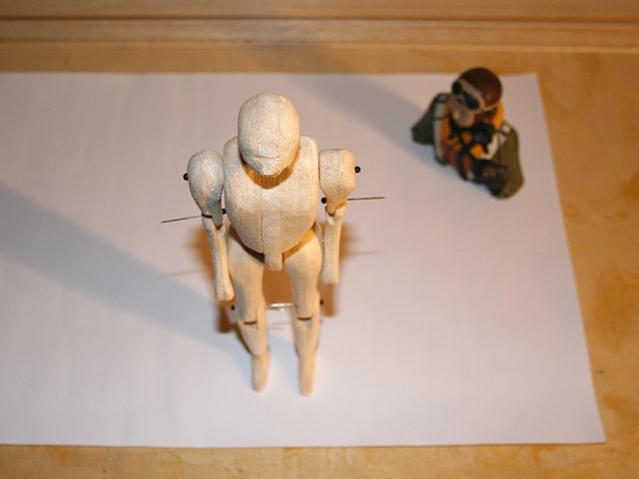

Weer met spelden in elkaar gezet

Groeten, Ramses



[ramses]

.
Het balsa poppetje menselijk maken

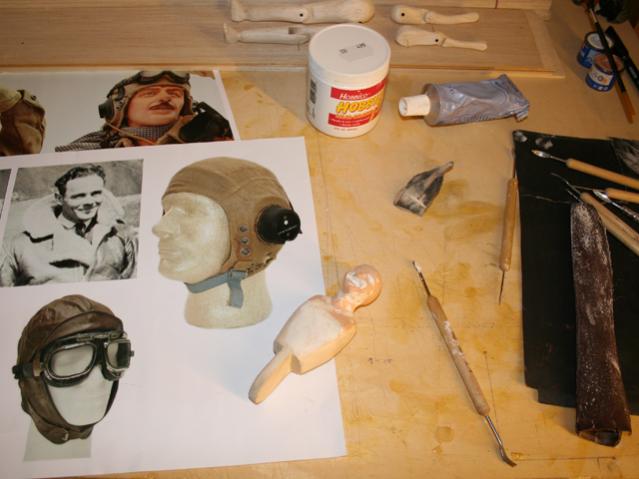

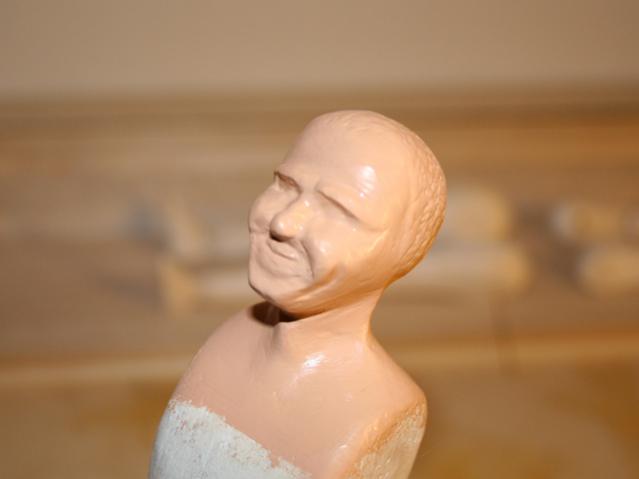

Ik heb voor het koppie balsaplamuur en lakplamuur gebruikt:

Balsaplamuur voor de groffe vormen, lakplamuur voor de details zoals wenkbrauwen, neus, lippen en mond, etc.

Potje Humbrol huidskleur erover

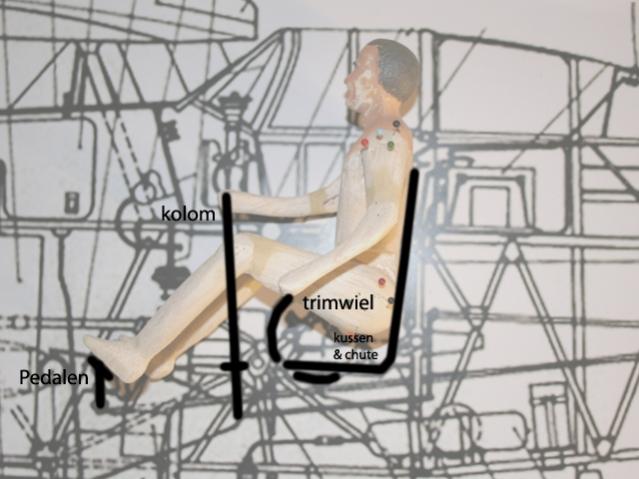

De ledenmaten een voor een op de tekenging van de cockpit in schaal 1/6.9 vastgelijmd

Balsa plamuur om de ledenmaten aan te sluiten met elkaar en de romp

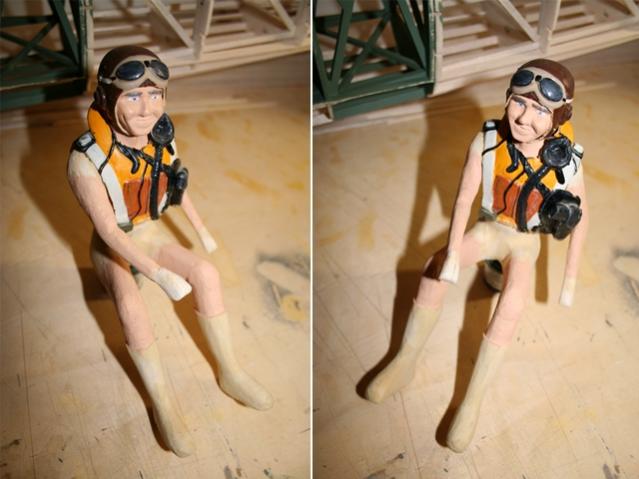

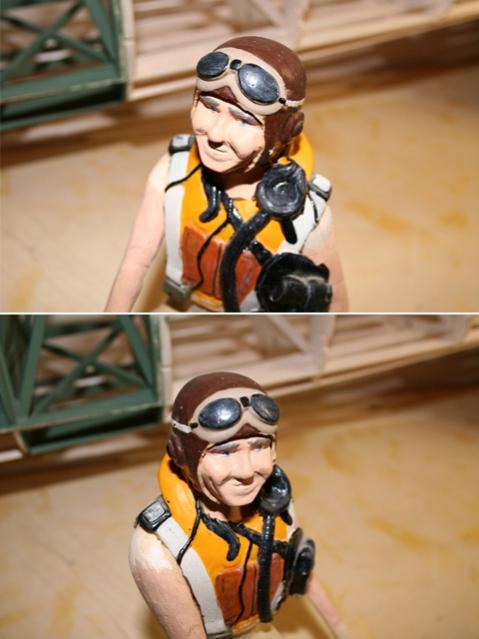

In een bouwdraadje van een BT Typhoon op RCscalebuilder kwam ik een leuke oplossing tegen. Hij gebruikte een 10” Action Hero poppetje en had ook bovenstaande pilotenbuste. Deze sneed hij uit elkaar en gebruikte de helm en Mae-West om over een Action-Hero te schuiven. Over m`n balsa poppetje kan dat natuurlijk ook:

Ik ga binnenkort weer verder met de volgende stap, de kleding van het pilootje en zal `t resultaat hier weer bijzetten.

Als je ook oplossingen of voorbeelden hebt voor zelfbouwpilootjes voor diverse schalen, zet ze hier graag in dit draadje erbij.

Groeten, Ramses



[Johaver]

Het schilderen.


Dit zijn zelfgemaakte piloten.
Het materiaal waaruit deze vervaardigd zijn heet Resin.
Dit zou een vloeibaar en kneedbaar plastik zijn dat nadien nog bewerkt kan worden.
Maar meer weet ik er ook niet van, maar word gebruikt voor figuren te maken door modelbouwers.


Maar het gaat hier over het schilderen.
De meesten van deze mensen maken gebruik van Vallejo verf, dit is wat kunstenaars gebruiken om schilderijen te maken.
Dit komt veel natuurlijker over dan verf uit een potje en er is veel meer vleeskleur beschikbaar van licht tot donker.
Ook leder komt met zulke verf beter tot zijn recht.








Nog eventjes een bekende erbij geplaatst.

Johan.



[ramses]

Heel erg mooi Johan! Bedankt voor de aanvulling.


Wouter had ook een goede link over het schilderen van de poppetjes in mijn bouwdraadje:

Als je nog een goede tutorial wilt voor het beschilderen van je piloot kijk dan eens bij
Aces of Iron Productions, Inc. Ziet er moeilijker uit dan het is, mij is het tenslotte ook gelukt

De foto`s van Wouter zijn prachtig handgeschilderde pilootje uit zijn bouwdraadje van de Sparrowhawk:

Groeten, Ramses



[ramses]

De pop in Wouter zijn Sparrowhawk is ook full-body en zelf gemaakt van schuim.
Hier de rest van de foto`s van zijn prachtige Sparrowhawk met dito piloot!

Groeten, Ramses



[eclipse86]

dankzij ramses heb ik ook een begin gemaakt voor mijn 1/3 fokker piloot:
(de andere onderdelen zijn ook al geschuurd en gesneden)


het hoofd heb ik besteld bij aces of iron, waar ook een goede turtorial staat voor het schilderen + ze zijn wel mooi gedetailleerd.

ik heb ook een 1/4 geschilderd voor in mijn spad. leuke en goed gedetailleerde bustes...



[Edwin Lievaart]

Misschien een hele domme vraag maar aan de hand van uw linkjes uit te printen kan ik zo'n piloot uitsnijden?



[ramses]

Hoi Edwin, zeker geen domme vraag! Het tekeningetje uit de linkjes is geen "bouwtekening" met de losse onderdelen aangegeven, maar meer een "onderlegger". Je zal e.e.a. zelf moeten bepalen aan de hand van de tekening.

Ik zal de komende dagen eens de tekening verder uitwerken zodat het wel als een bouwtekening gebruikt kan worden met alle losse onderdelen erop aangegeven zodat die eenvoudig uitgesneden kunnen worden.

Groeten, Ramses



[Edwin Lievaart]

Beste Ramses,

Als je dat zou willen doen heel graag
Het is een prachtig idee om zo je piloot te maken, bedankt daarvoor!
Ik kan trouwens alleen het pdf bestandje openen ,de schaalbalk is in cm?

Groeten Edwin



[ramses]

Hoi Edwin,

Ben er net in de pauze al even mee bezig geweest:

Moet nog de losse delen verder uitwerken ivm de scharnierpunten. Heb het tekenprogramma niet thuis, dus zal morgen in de pauze er weer aan verder werken. Zal de progressie hier posten.

Groeten, Ramses

ps. zie net dat de scharnierlijn van de bovenarm niet goed staat, morgen gelijk ff meenemen...



[ramses]

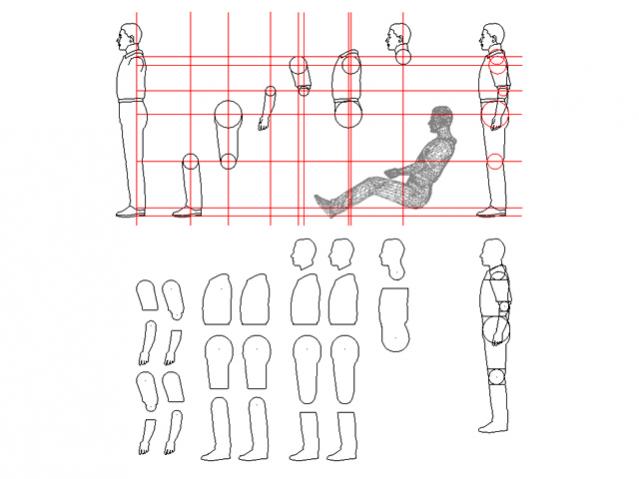

E.e.a. in de computer uitgezet:

De onderdelen en hoe in elkaar te steken:

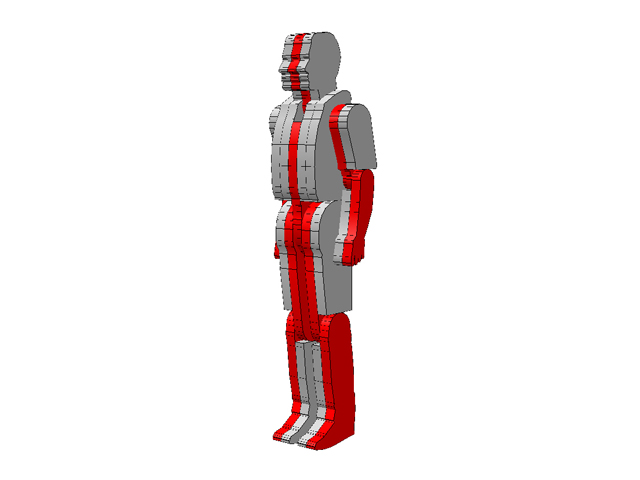

Kleurverschil tussen de "lange en korte" delen ter verduidelijking:

Het pilootje:

Zal morgen in m`n pauze er een fatsoenlijk tekeningetje met duidelijke referentie voor een schaal van maken.

Groeten, Ramses



[ramses]

Update

De opbouw als hierboven bleek toch net te smal om een anatomisch kloppend mensje van te maken. Daarom toch voor de opbouw als ik voor m`n Gloster Gladiator pilootje heb gebruikt gekozen:

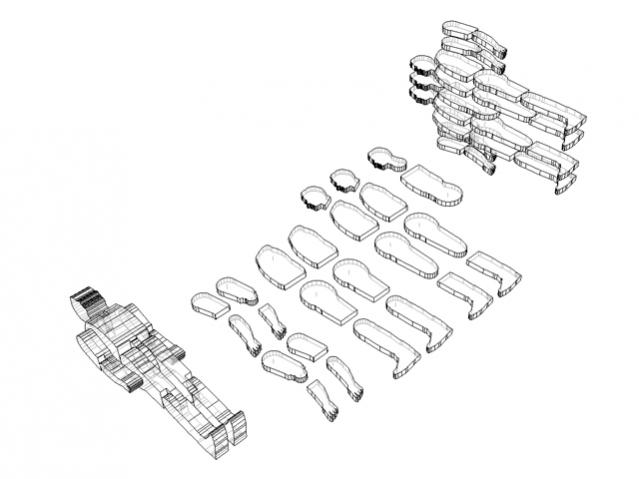

In de computer uitgewerkt en dan zijn dit de 32 delen die het pilootje maken:

Een overzicht gemaakt hoe de diverse delen in elkaar te steken:

Ik zal volgende week alles overzichtelijk in een tekeningetje zetten met een maatbalk zodat het pilootje in elke schaal geprint kan worden.

Groeten, Ramses



[ramses]

Voor kleine modellen -zoals mijn 1/12 AirCombat Hellcat- kan je bijvoorbeeld ook een stukje restschuim gebruiken.

Stukje schuim aftekenen, uitsnijden en in vorm schuren:

Wat detail erop boetseren met plamuur:

Kleuren erop:

En klaar:

Niet echt gedetailleerd maar een AirCombat kist gaat meestal niet lang mee dus meer moeite is in dit geval een beetje overdone. De cockpit is gevuld en dat is de bedoeling van dit draadje

______________

Heb de tekeningen van de balsa pilotenpop bijna klaar.
Zal ze waarschijnlijk deze week plaatsen.

Groeten, Ramses

ps. foto`s zijn van een tijdje geleden en ik kan alleen de kleine thumbnails vinden. Wanneer ik de grote foto`s heb gevonden zal ik ze hier plaatsen.



[ramses]

Update tekening

Weer iets verder met de tekening voor het balsa pilootje. Ik heb tekeningensets gemaakt per schaal in de schalen: 1/3, 1/4, 1/5, 1/6, 1/7 en 1/8. Er staat een maatbalk bij getekend die bestaat uit blokjes van 10cm hoog bij een 1:1 piloot ter referentie. De piloot heeft een werkelijke lengte van 1,75 meter.

Aan de hand van die blokjes kan je de tekening eventueel verschaald uitprinten als je bijvoorbeeld een pilootje in een afwijkende schaal als boven aangegeven wilt maken.

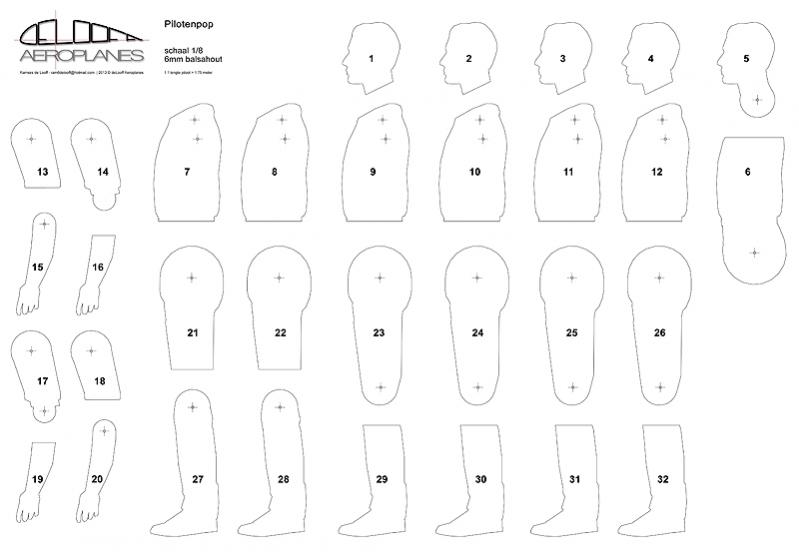

Om het printen eenvoudig te houden het papierformaat op A3 gehouden en per schaal daar de diverse delen over verdeeld. Ziet er nu zo uit:

Nu de tekeningen afmaken, het opbouw-schemaatje toevoegen en er PDF`jes van maken om hier hier te kunnen uploaden.

Groeten, Ramses



[ramses]

Update

.
De tekening voor de 1/8 piloot is zover klaar, de andere schalen moeten nog afgemaakt worden.

De tekening van de 1/8 piloot bestaat uit vier A3 bladzijdes, hieronder een (lage resolutie) preview van de tekening. De uiteindelijke tekeningen zullen als 300dpi A3 pdf-bestand d.m.v. een download-link aan dit draadje worden toegevoegd. Voor juiste schaal printen op A3 formaat en 100% (printermarges is rekening mee gehouden).

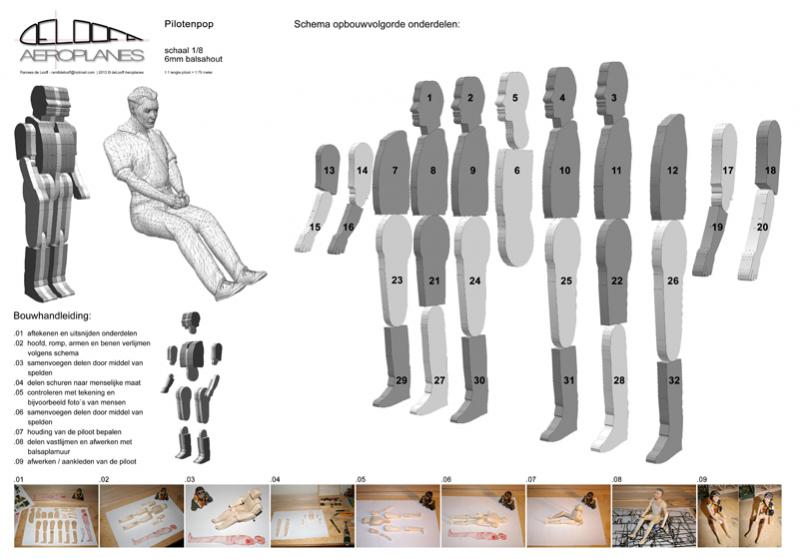

Voorblad / blad 1:

blad 2:

blad 3:

blad 4:

Verder met de grotere schalen.

Groeten, Ramses



[Edwin Lievaart]

Dag Ramses,

Gaat het lukken met de grotere schalen :grin:, kan bijna niet meer wachten

ben benieuwd

Met vr Groet Edwin



[ramses]

Hoi Edwin, yep gaat lukken.

De tekeningen vooor de piloot in schaal 1:8, 1:7, 1:6 en 1:5 zijn inmiddels klaar.

Alleen nog schaal 1:4 en 1:3 en dan zijn ze allen gereed.

Ik ga er straks in m`n pauze weer mee verder. Zal van de 1:6 en 1:5 tekeningen vanmiddag een pdf-bestand maken en naar je mailen, kan je vast aan de gang.

Waneer ze allen klaar zijn zal ik een downloadlink naar de tekeningen in dit draadje zetten (en beginpost aanpassen).

Groeten, Ramses



[Edwin Lievaart]

leuke hobby hebben we hé

U zeit geweldig

roost:



[ramses]

Dank je Edwin, graag gedaan! We zijn er in dit forum om elkaar te helpen met onze geweldige hobby toch?!

De tekeningen zijn klaar en ik heb aan Burp gevraagd de eerste post van dit draadje aan te passen. Daarin staan straks de downloadlinkjes naar de tekeningen, etc.

[edit] Eerste post is al aangepast door Burp en dit topic is weer up to date. Bedankt Martin!

Veel bouwplezier,
Groeten, Ramses
