Dolphyn 1750 - Corel - 1:50

Triplex, balsa en extra zaagjes nu ook besteld bij de K*****s. Die levert gelukkig via PostNL. Met een beetje mazzel kan ik volgend weekend gaan beginnen aan de herstart vanaf NUL. 8)

Laatst bewerkt:
P.S. Ik zal dit onderwerp snel flink opschonen zodat er weer een bouwverslag over blijft. Niet relevante berichten van mij en anderen zullen dus verdwijnen iig zodra ik verder ga met het echte verslag :D

Vandaag mijn Proxxon DS 230/e figuurzaag binnen gekregen. Al even wat proefstukje gezaagd en dat werkt wel erg fijn hoor. Ik moet hem nog op een plank schroeven voor extra stabiliteit en die kan ik dan op een willekeurig werkblad klemmen.

Morgen komt mijn hout binnen dat ik in Barneveld besteld had. Zal nog wat oefenen met de figuurzaag en dan kan ik dit weekend beginnen met de doorstart.

Hout is binnen

Vandaag mijn triplex en balsa uit Barneveld ontvangen.
Ik merkte meteen dat ik een meetfoutje heb gemaakt van 0,5 mm :hammer:

Ik had platen triplex in de dikte 5, 4 en 2 mm besteld maar die 2 mm is iets te dik en dat voel je meteen als je het in je handen hebt. Ik had beter even de schuifmaat moeten gebruiken...

Hoe dan ook, ik ga zondag eens de lijnen op het hout uittekenen voor de kiel en de spanten en dan maar lekker zagen (eerst nog wat oefenen op afvalhout).

Een nieuw begin

Nog weinig tijd gehad, maar vandaag heb ik een start gemaakt aan het nieuwe begin.

Ik begin dus vanaf NUL en moet de kiel, spanten en dekplaten zelf uitzagen.

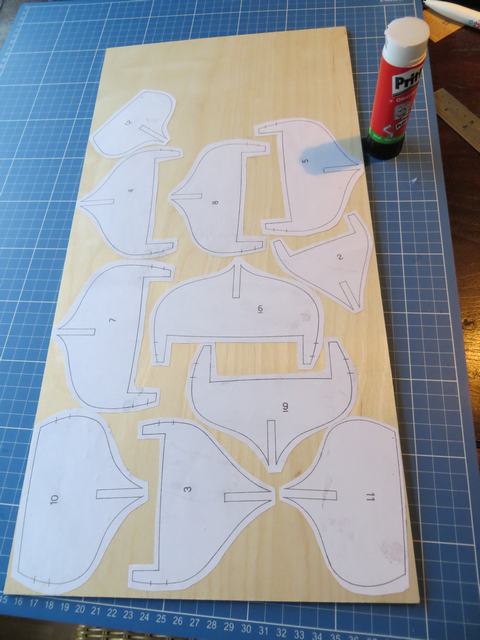

Ik heb de originele tekening van de spanten losgeknipt zodat ik ze op 3 A4tjes kon plakken om in te scannen. Daarna heb ik die uitgeprint en gecontroleerd of ze dezelfde grootte hadden als het origineel.

Vervolgens heb ik ze uitgeknipt en op berkentriplex van 4mm geplakt.

full


En nu zagen maar met m'n nieuwe figuurzaagmachine :D.

Ik heb nu 4 van de 11 spanten uitgezaagd en ik ben er redelijk tevreden over. Het figuurzagen moet ik nog wel onder de knie krijgen maar het gaat wel lekker.

Deze week verwacht ik niet al te veel tijd te hebben maar het begin is er. ;)

Laatst bewerkt door een moderator:
Ik zou die inkepingen die bovendeks in de spanten zitten niet uitzagen. Als je het streepje op de spanten tekent, dan heb je voor het uitlijnen van de romp beplanking voldoende informatie.

Ik zou die inkepingen die bovendeks in de spanten zitten niet uitzagen. Als je het streepje op de spanten tekent, dan heb je voor het uitlijnen van de romp beplanking voldoende informatie.

Bedankt voor de tip! :D
Ik zat er al over te twijfelen. Voor 2 spanten is het al te laat :| maar het zijn erg dunne zaagsneden. Ik zal de anderen niet inzagen.

Na wat gezellige gesprekken in De Zeventiende Eeuwse Gelagkamer (tip) besloten dat ik nog een stuk gereedschap nodig had.

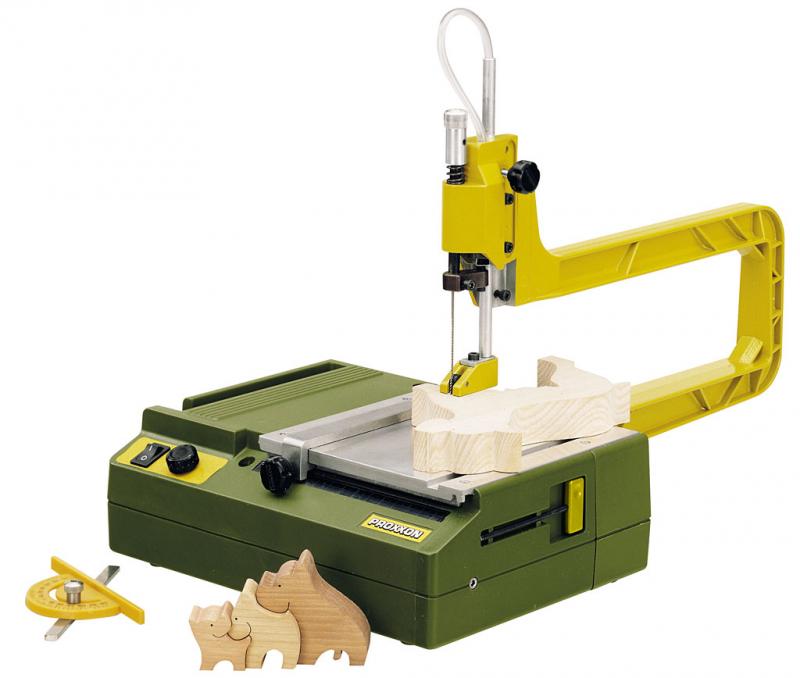

Eerder had ik de scroll saw van Proxxon gekocht.
full


Dit kost wat oefenen en op youtube en andere plekken op Internet staat voldoende over technieken van dit soort apparaten. Ik zie genoeg andere toepassingsmogelijkheden.

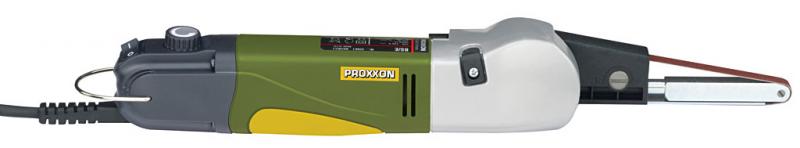

Nu vond ik dat ik nog een mooi schuurapparaat kon gebruiken:
full


Ik heb inmiddels eerder uitgezaagde spantjes fijn geschuurd en ben blij met dit apparaat. Dit gaat lekker.

Zondag ga ik eens een flink aantal uren er voor zitten om de rest van de spanten uit te zagen, de kielplaat en alles netjes te schuren. Extra triplex heb ik besteld van 4.0mm en 1.5mm die ik hopelijk volgende week wel binnen heb maar ws eerder.

Laatst bewerkt door een moderator:
Dat zijn mooie apparaatjes hoor...
Maar waarom zo'n vies plaatje..
Heb je gezien wat die hondjes daar aan het doen zijn.... Pffff... :p:p

Maar... zonder dollen hoor... veel plezier hiermee. :yes:

Dat zijn mooie apparaatjes hoor...
Maar waarom zo'n vies plaatje..
Heb je gezien wat die hondjes daar aan het doen zijn.... Pffff... :p:p

Maar... zonder dollen hoor... veel plezier hiermee. :yes:

Ja, ik had dezelfde associatie maar dacht dat ik de enige was die dingen zag die ik niet hoorde te zien ;)
Thanks :cool:

Kiel en spanten

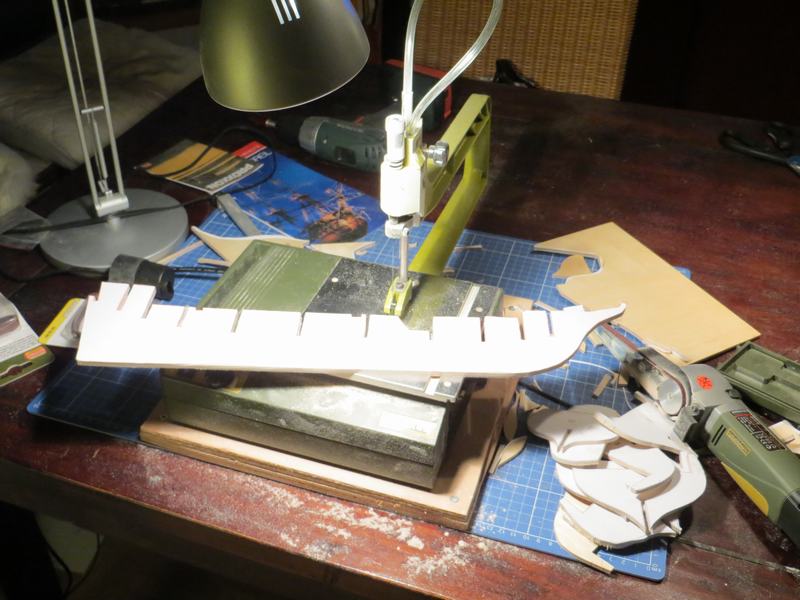

Ondertussen heb ik de spanten en de kiel uitgezaagd. Alles moet nog passend geschuurd worden. Dit weekend volgen de dekplaten en dan kan ik eens een dry fit gaan doen.

full


Na de eerste dry fit ga ik bekijken hoe ik de spanten onder dekopeningen ga aanpassen. Voor de achtersteven heeft Corel een blok bedacht waarop ook de spiepel geplaatst wordt. Ik denk er aan on het blok te vervangen door open spanten zodat er licht door de vensters van de spiegel naar de ramen van de zijkanten kan. Ik moet nog kijken hoe ik dat ga aanpakken.

Laatst bewerkt door een moderator:
Ik ben dit weekend druk bezig geweest met de spanten netjes af te schuren en de dekplaten zijn uitgezaagd.
Alle sleuven in de kiel en spanten zijn nu ook op maat en vanmiddag heb ik een eerste dryfit van de spanten op de kiel. Er moet nog wat bijgevijld worden om de spanten mooi haaks op de kiel te krijgen maar het ziet er al weer aardig uit.
De boeg dekplaat is nu in orde en ik ben inmiddels bezig met de grote dekplaat. Een hoop passen en meten maar het gaat erg lekker.

Ik moet zeggen dat ik het beter vind gaan dan met de oorspronkelijke stukken van Corel die erg slecht gezaagd bleken te zijn. Daarvan heb ik geleerd waardoor ik nu het gevoel heb dat ik het beter in de hand heb.

Morgen ga ik verder en zal dan wat foto's plaatsen.

De dryfit

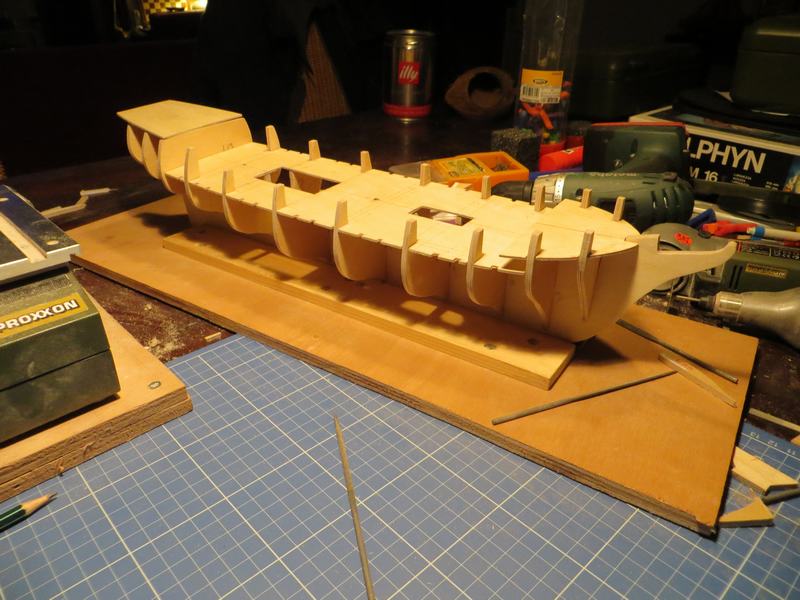

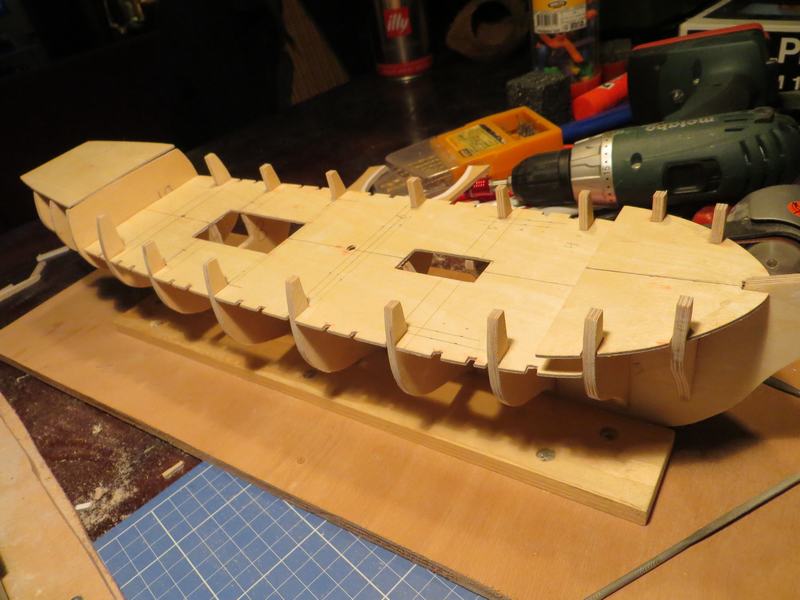

De kiel met spanten en de dekplaten zijn nu op hun plaats. Onderstaande foto's tonen een dryfit. Voor mijn gevoel ziet het er nu goed uit.

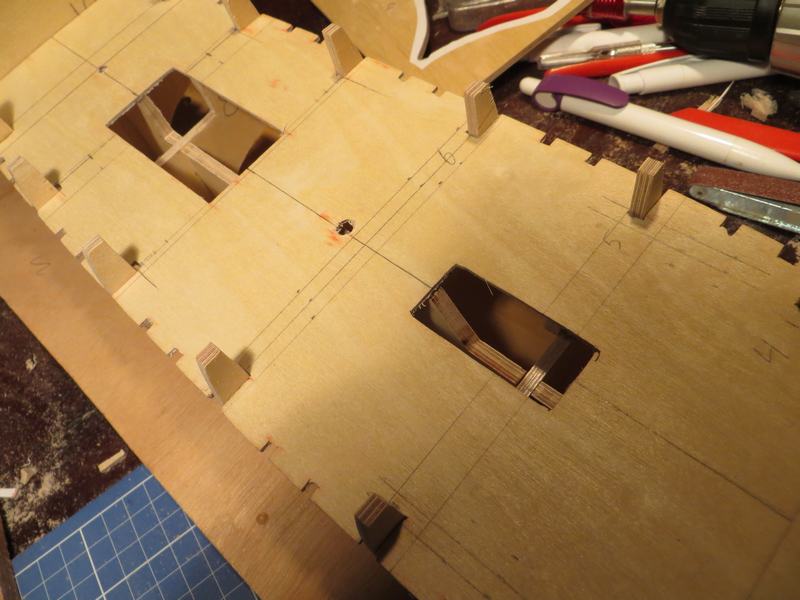

Ik zal alles nog grondig controleren op symmetrie en daarna zal ik de spanten vastlijmen (mgv legoblokjes). Misschien niet helemaal duidelijk op deze foto's maar de spanten en de kiel onder de dekgaten waar de roosters komen, heb ik dieper uitgezaagd zodat die niet door de roosters zichtbaar zijn. Dit verzwakt de constructie mogelijk een beetje maar uiteindelijk zal het meevallen. Hierdoor hoef ik niet bang te zijn dat de spanten en de kiel door het rooster zichtbaar zijn.

Verder ga ik nog kijken hoe ik de spanten op de achtersteven ga aanpassen (indien mogelijk) om de ramen van de achterspiegel te verbinden met de ramen aan de zijkanten van de achtersteven.
Ik ga dus echte raampjes maken maar misschien geen doorlijkje maar dat er alleen donkerte achter de raampjes te zien is. Ik wil iig niet dat de ruiten geschilderd zijn. Dit ga ik dus nog uitwerken (heb alle tijd).

Oh ja... alle op- of aanmerkingen, kritiek en suggesties zijn van harte welkom! Ook als het al te laat lijkt te zijn. Ik hoop daar alleen maar wijzer van te worden. :D

full
full
full

Laatst bewerkt door een moderator:
mooie dryfit en heel goed gezaagd voor een eerste keer .

veel succes met de rest.

Dank je Timber. Ik ben er redelijk tevreden over. Het zagen is ook iets wat je onder de knie moet krijgen. Ik heb nu ver net buiten de lijntjes gezaagd en verder met de schuurband netjes gemaakt. Sowieso heb ik nu een betere fit dan met de originele gezaagde onderdelen van Corel. Dit overtuigt me er ook van om een volgend project ook van scratch te gaan doen. Maar dit project is nog lang niet klaar ;)

Ziet er netjes uit Gerrit,
Mocht je toch de constructie iets willen verstevigen dan kan je altijd balkjes tussen de buitenkant van de spanten lijmen.

Ja dat is misschien wel een goed idee. Ik heb genoeg 'afvalhout' liggen maar ook nog een flinke balk balsa. Misschien zonde om hier balsa te gebruiken. Ik ga nadenken over wat het beste lijkt.
