Demontabele airbrush cabine

[OmeJan]

Onlangs een airbrush uitrusting aangeschaft. Totaal nog geen ervaring mee maar bij het uitproberen werk ik wel al direct dat een cabine met afzuiging geen overbodige luxe is. Dus maar eens SketchUp in gedoken om een redelijk eenvoudige cabine te ontwerpen die groot genoeg is om fijn te kunnen werken maar ook eenvoudig demontabel is als ik hem niet gebruik.
Graag zou ik ervaringen horen van mensen met ervaring van dergelijke cabines. Zie je in mijn ontwerp dingen die ik beter anders kan doen? Kortom alle tips zijn welkom!

De bedoeling is om bodem- en wandpanelen te maken van triplex op een raamwerk van latjes 18x18.
De bodem is een standaardformaat voor plaatmateriaal (122x61cm) De wandpanelen worden daarop bevestigd met zgn. kistslotjes (ook wel kist omhaal genoemd).
Het draaiplateau is uitneembaar. Wasemkapfilters in de achterwand tussen 2 raamwerkjes met kippengaas en een roede om kleine onderdelen aan op te kunnen hangen.
Achter de plint en tegen het plafond komen dan nog strips van LED verlichting of iets dergelijks.



[willemvdm]

mooi ontwerp hoor
Ik zit zelf ook met het probleem dat ik geen ruimte heb voor een cabine die ik maar een paar keer per jaar gebruik
zelf zou ik de construktie iets veranderen zodat de panelen met piano scharnieren verbonden zijn
dat zet makkelijker op en vookomt het kromtrekken van de panelen

Succes Willem



[OmeJan]

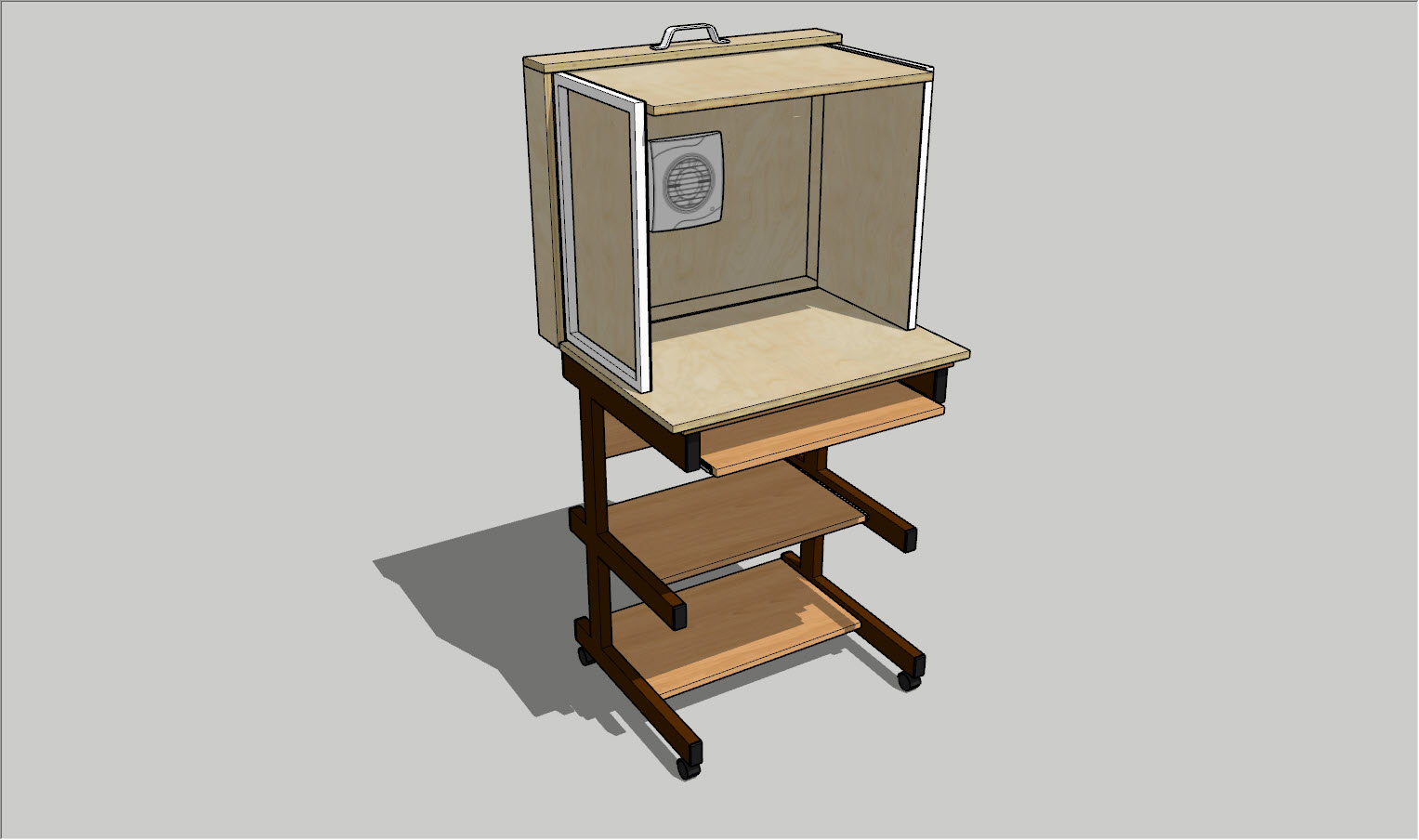

Dank Willem! Ik was gisteren onderweg om materiaal te gaan kopen en bij de bouwmarkt had ik die plaat van 122 x 61 cm. in mijn handen.... hm... veel te groot! Terug naar de tekentafel dus! Grappig dat je de pianoscharnieren noemt want in mijn nieuwe plan dat ik gisterenavond heb opgezet zitten er 4. Op zolder kwam ik nog een oud computer desk op wieltjes tegen en daar wilde ik op verder borduren. De box wordt nu veel compacter en blijft 1 geheel als die niet in gebruik is. Kan nu zelfs gewoon op de keukentafel of op het aanrecht onder de wasemkap geplaatst worden. Ben nu bezig met een Citroën DS19 en een schip maar weet nu al dat ik mij hierna meer wil gaan toeleggen op auto's. En daar is dit formaat groot genoeg voor.
Uitvouwen heel gaat simpel: Eerst de bodemplaat omlaag, deurtjes openen en vastzetten op de bodemplaat met schuifslotjes of iets dergelijks. Tot slot plafond omhoog en vastzetten op de deurtjes.

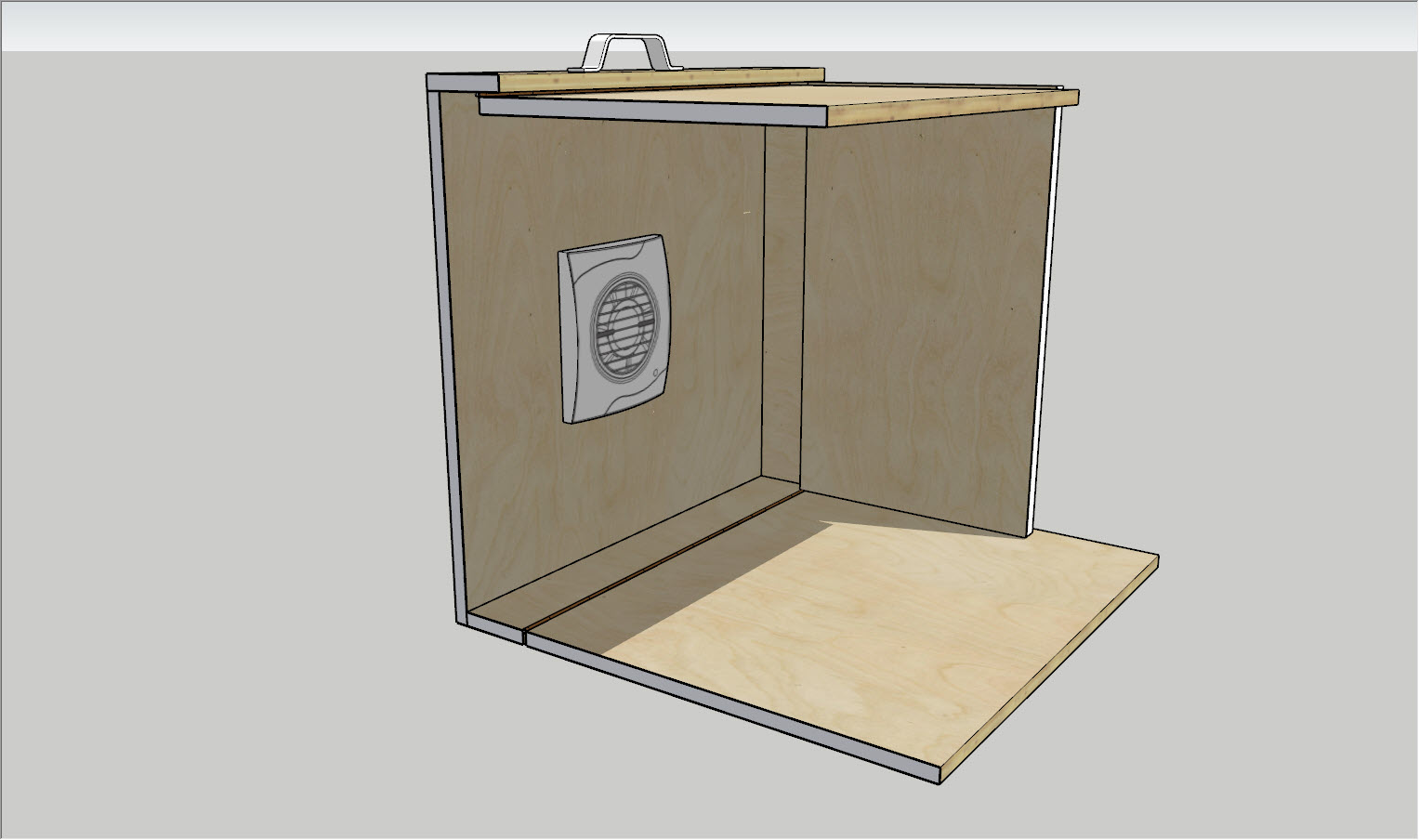

Voorlopig ontwerp: Dichtgeklapt , opengevouwen en tot slot een doorsnede: . Vandaag verder uitwerken met een plint voor verlichting etc. Het draaiplateau vervalt, dat wordt het draaiplateau van Tamiya dat ik besteld heb.



[willemvdm]

prachtig ontwerp zo!
kun je als een koffertje wegzetten als je hem niet nodig heb!
houd voldoende ruimte tussen de ventilator en het (wasemkap) filter (dan verdeel je de zuiging van de ventilator en heb je geen last van de wind bij het spuiten)
En een wasdroger slang van de ventilator naar het raam voert ook de oplosmiddeldampen goed af

Mooi werk zo!



[OmeJan]

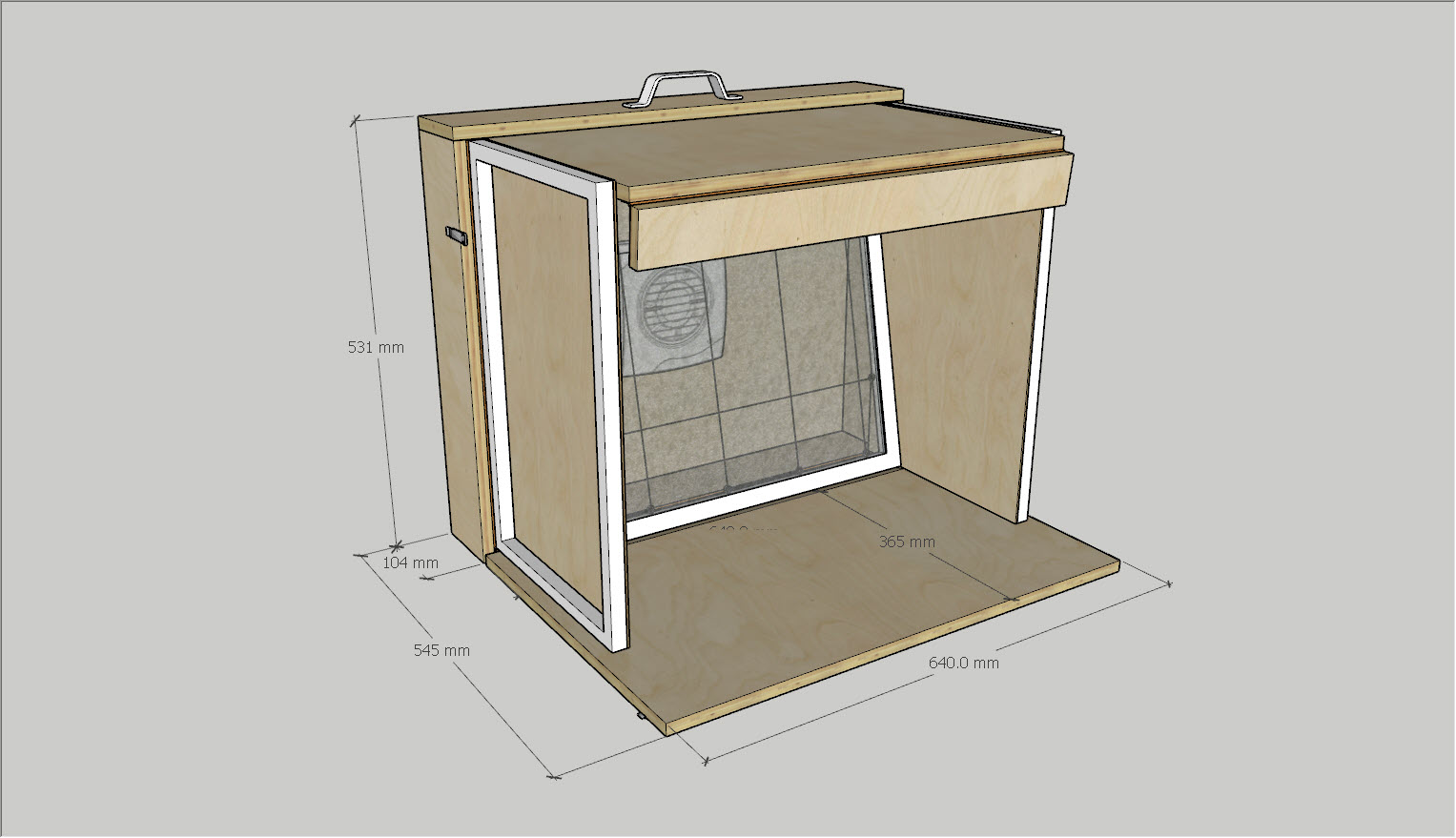

Dit gaat 'm worden. Het filter zit op 1 raam met een bespanning van ijzerdraad o.i.d. om de boel op zijn plaats te houden. Nu alleen de verlichting nog, maar dat zullen gewoon LED-strips worden aan het plafond. Deze nemen op zich weinig ruimte in.

Hier een animatie om te zien hoe de box open- en dichtgemaakt wordt. https://media.giphy.com/media/UWDcIbxA5KZr3qzJ9Y/giphy.gif

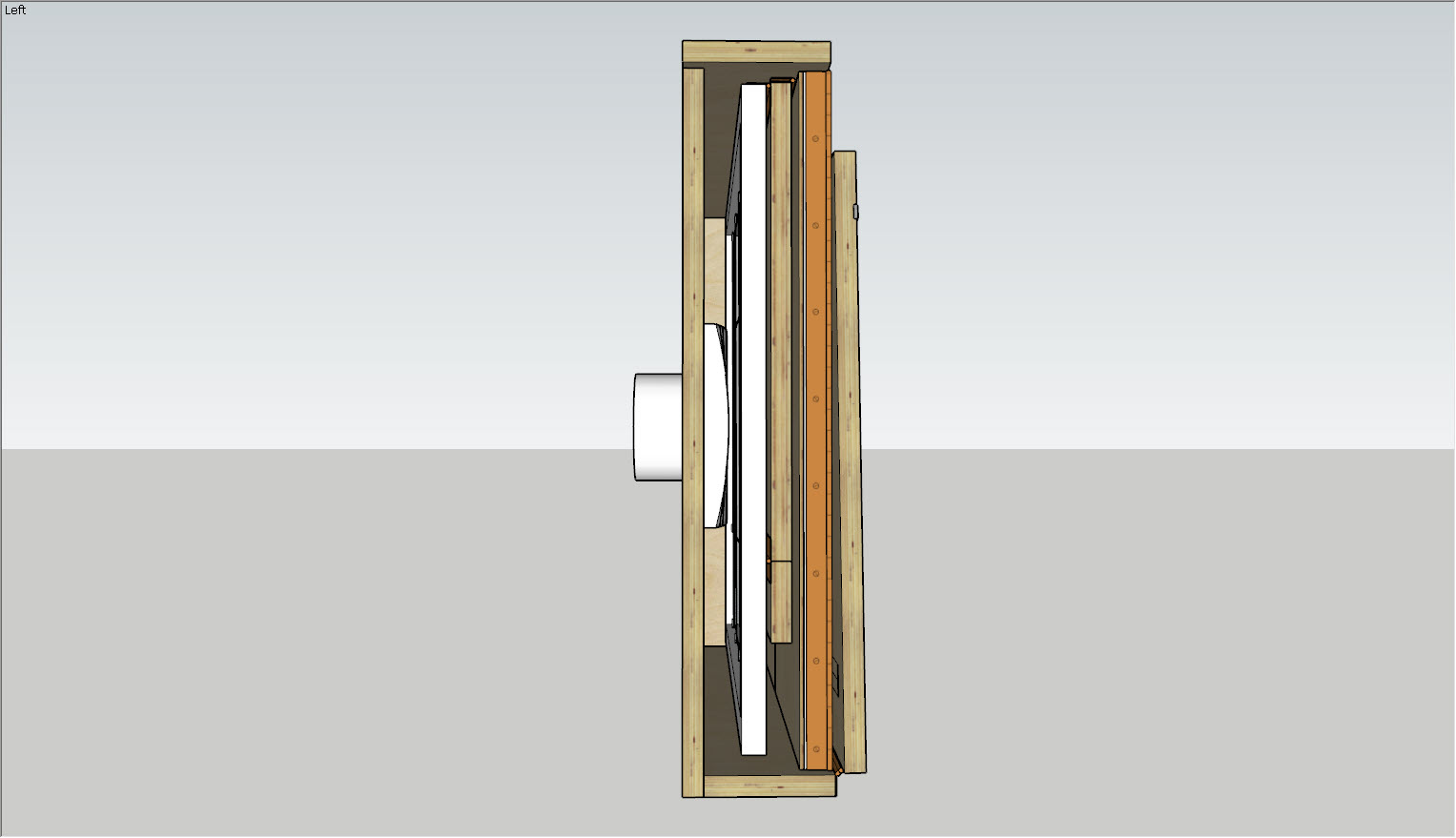

In de doorsnede is te zien dat het filterraam aan het plafondpaneel bevestigd is en daardoor schuin staat en m.i. daardoor voldoende afstand van de ventilator heeft.

Opgeborgen ziet dat er zo uit (de linker wand van de kist is weggelaten om de inkijk te hebben)

Morgen een materialenlijst maken en van-de-week boodschappen doen



[Mugen MRX-3]

Ik ben benieuwd hoe de spuitcabine vordert



[OmeJan]

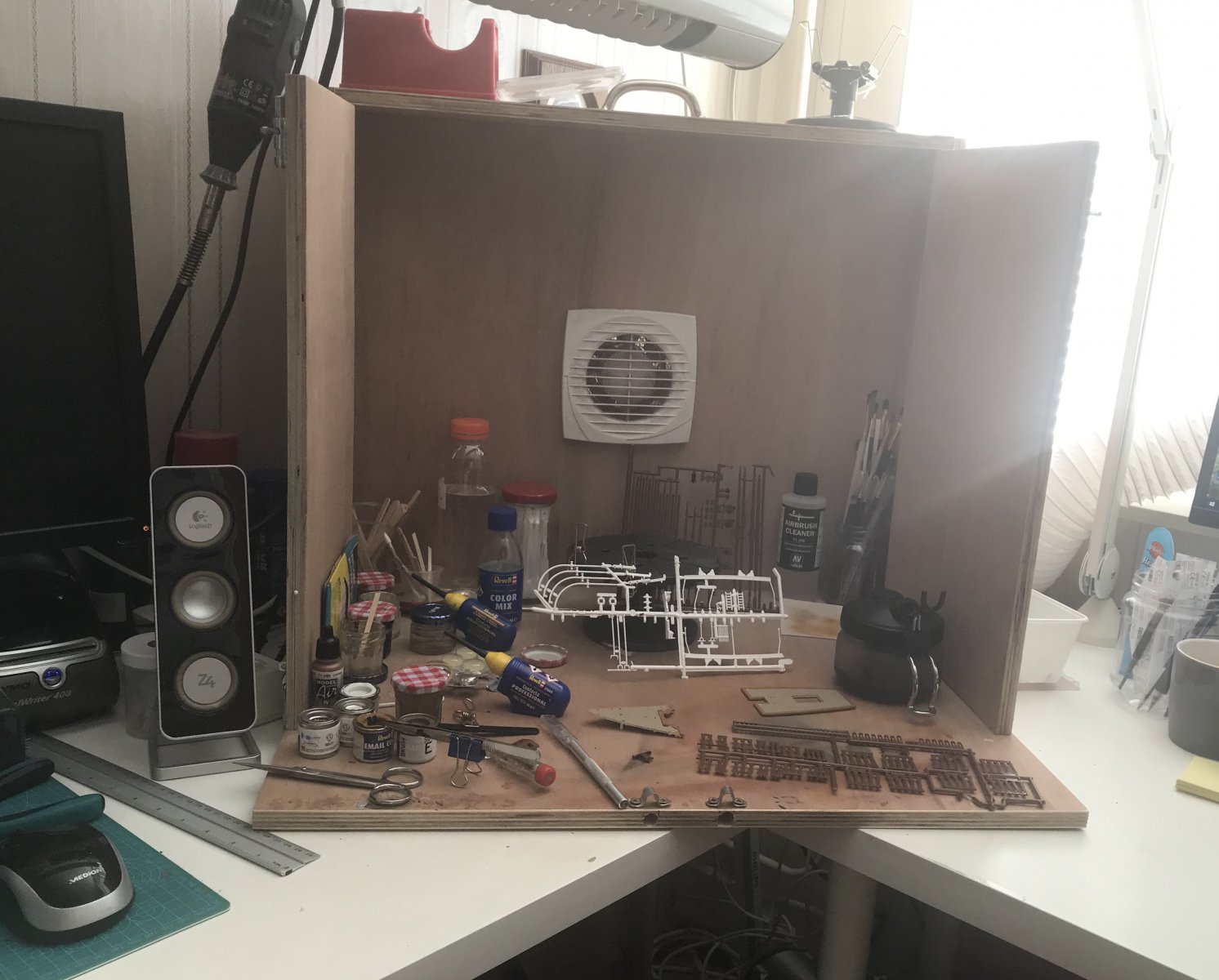

Het is al in gebruik (kijk niet naar de rommel) maar ik moet het filter nog plaatsen en tot nu toe denk ik niet dat voor het airbrushen een dak nodig is. Dat zou wel het geval zijn als je met spuitbussen werkt, daar zit veel meer druk achter en die verspreiden veel meer nevel.
De praktijk zal het uitwijzen.
