Bouwverslag van een De Haviland DH-T.10 Chipmunk
(span. 1,75 m)

full


Via dit forum van Melvin een Airsail bouwdoos van dit model overgenomen. Leuke kit, mooie tekeningen! :D
Ga proberen me zoveel mogelijk aan de bouwbeschrijving te houden en alleen de buitenkant zal misschien her en der een beetje meer schaal afgewerkt worden (wat je tijdens de vlucht kan zien).

Een filmpje van een Chipmunk tijdens een demo:


Zelf begin ik altijd met de romp, maar nu dus eerst met de staartvlakken ;)

Grt, Ramses

Laatst bewerkt door een moderator:
Succes!

Jaja, Heb de doos gister op de post gedaan en nu is er al een draaje opgestart!

Ik heb deze doos verkocht omdat ik helaas door omstandigheden niet aan bouwen toe kom maar op deze manier kan ik er toch van meegenieten!

Ramses, succes, ik ga t volgen!

hey ram6


succes met bouwen een erg mooie kist de chipmunk,
heb er zelf ook aan zitten denken hem te kopen maar ook ik heb er weinig tijd voor.
bezig nog met de stampe, en n ander project dat poept en vreet ;P
maarre zo snel al klaar , wordt meenemen dus naar de stampe en oldtimer meeting in vught ?

dat wordt doorhalen voor je ......... succes

greets pascal

Hey Pascal! Das de reden dat k m verkocht, k heb ook zon poep en vreet project! ;-) -- on topic--!!!

Brian Taylor had tijdens de laatste Nationals de hoogste static score met een Chipmunk . . .

Kun je even de kunst afkijken! ;)


jan.

Hallo Ramses,

Leuk dat je hem gaat bouwen.
Ik zelf heb hem in 1:5 226 span. 30 cc benzine Moki.

Vliegt geweldig, ga je veel plezier aan beleven.

Groet Jan....:bye:


full


full

Laatst bewerkt door een moderator:
@ Melvin: TNT was erg snel, volgende dag stond de doos al bij ons in de gang! :D
@ Pascal: Zal m`n best doen! ;)
@ Jan Brilman: Wist ik niet, zijn daar foto`s of een artikel van? Maaruh, deze wordt semischaal en zal statisch niet veel doen, puur voor `t schaalvliegen! Lees in veel recensies op `t web dat `ie ook erg langzaam kan, kan `ie lekker schaal rondpruttelen als in `t filmpje in de eerste posting ;)
@ Jan: Gaaf, mooie kist! :D Flinke motorisering, dat zal wel gaan!

Morgen tekeningen copieren en beginnen! Ben setjes aan `t maken van `t stanswerk.

Grt, Ramses

Laatst bewerkt:
Update

'
full


De doos van de Chipmunk.

full

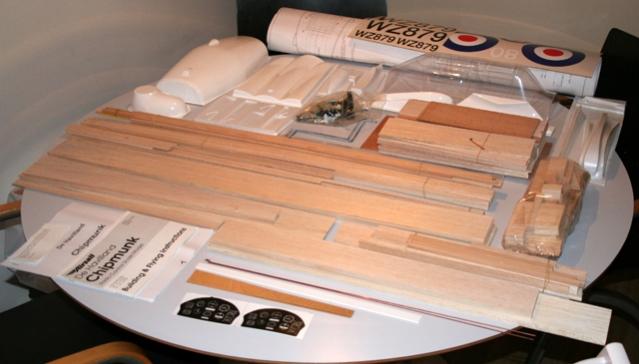

De inhoud.

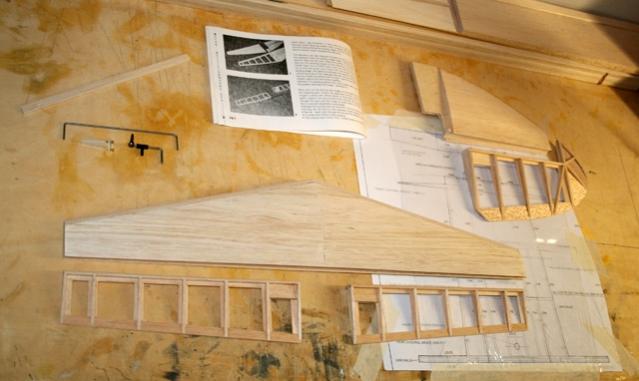

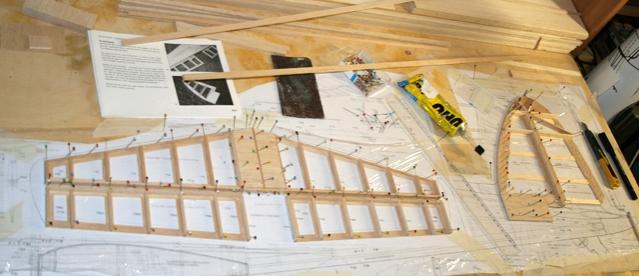

Afgelopen weken niet veel gelegenheid gehad om te bouwen, maar de staartvlakken zijn bijna klaar:

full


De staartvlakken zijn bijna helemaal van latjes gemaakt. Ik heb op `t net gelezen dat het dan een oude doos van voor een bepaald jaartal is, want nieuwere dozen hebben gefreesde ribben en houtwerk (deze doos heeft alleen stanswerk en dus latjes voor de ribben).

full


Staartvlakken losgehaald en omgedraaid en weer latjes plakken.

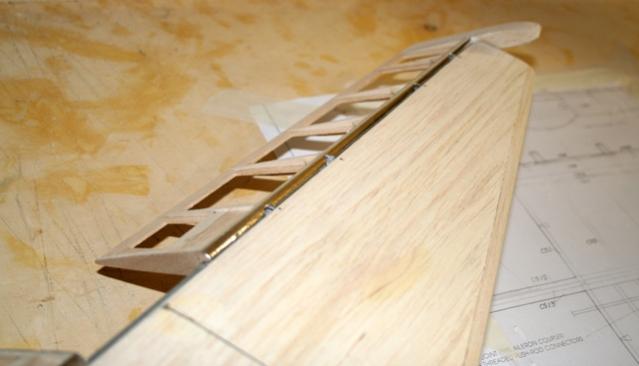

Er zitten plaatscharniertjes zitten in de doos, maar die gebruik ik liever niet. Een hol/bol scharnierlijn vind ik mooier en ga daarvoor penscharnieren gebruiken.

full

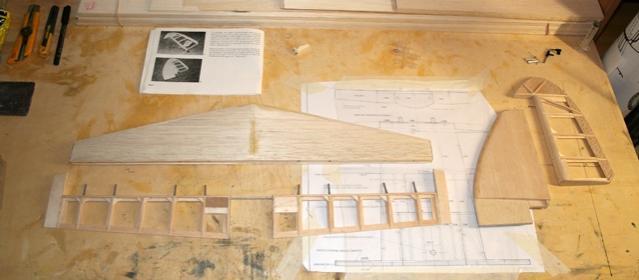

Profiel erin geschuurd en beplankt. De beplanking enkele millimeters aan de achterkant laten overlappen en de achterlijst wat hol geschuurd. De voorlijsten een beetje bol, maar er zat niet genoeg hout dus eerst wat dunne latjes bij lijmen.

Kreeg bij de bouw van `t kielvlak `t idee dat ik aan een Mosquito bezig was ;)

full


Voorlijsten verdikt en rond geschuurd en gussets voor de scharnieren in gelijmd. De hoogteroeren met elkaar verbonden en de tippen gemaakt en grof geschuurd.

full

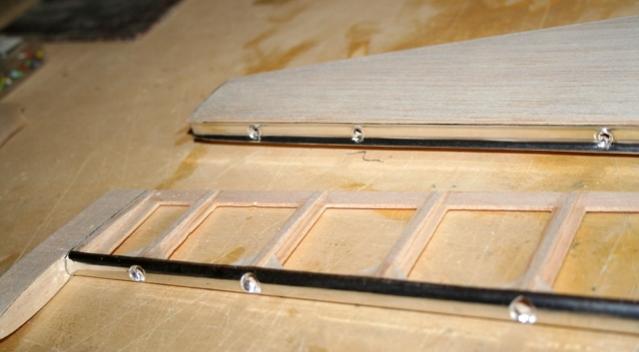

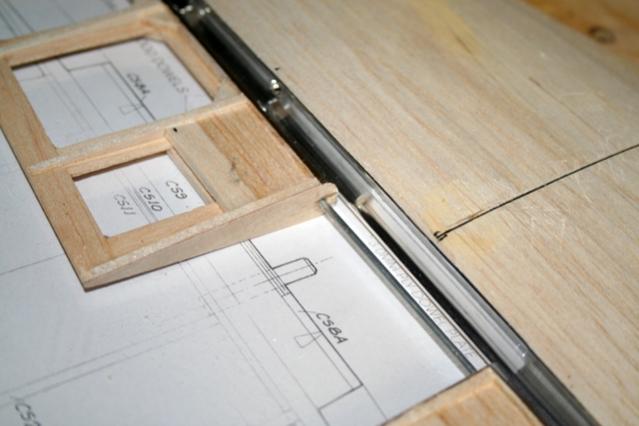

Alufolie in de ronding van de scharnierlijn.

full


Gaten afgewerkt.

full


Triplex plaatjes van 0.4mm op alle kopse kanten gelijmt.

full


full


full

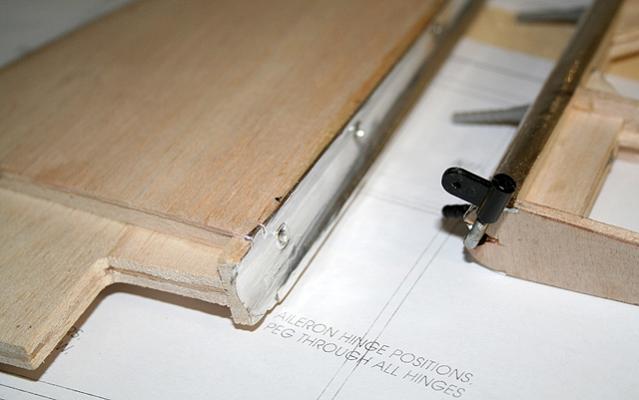

De dichte scharnierlijn bij uitslagen van `t roer. Van het richtingroer moeten de scharnieren nog erin en dan de boel afwerken. Verder met het vleugel middenstuk.

Grt, Ramses

Laatst bewerkt door een moderator:
hey ramses,


whahahha super man!
goed bezig, begonnen met de chippy ............... zucht
nou ik nog een keer!

ehm ramses, misschien een niet zo snuggere vraag maarre vanwaar je alu folie?
en hoe plak je dat alu folie weer vast?
enne is het gewone huis tuin en keuken folie?
ik hoor het wel

groetjes pascal

@ Melvin: Thanx! :D
@ Pascal: De folie is een rol zelfklevende aluminiumtape welke voor ondervloeren gebruikt wordt (DHZ winkel / vloerenboer) en is 50 meter lang bij 5 cm breed:



Ik plak dat in de scharnierlijn omdat `t een eenvoudige manier is om `m te bekleden en gelijk brandstofbestendig te krijgen bij heel weinig gewicht (en `t ziet er wel strak uit ;) )

Groeten, Ramses

Laatst bewerkt:
Update

@ snijders: Dank je! :D

Update:

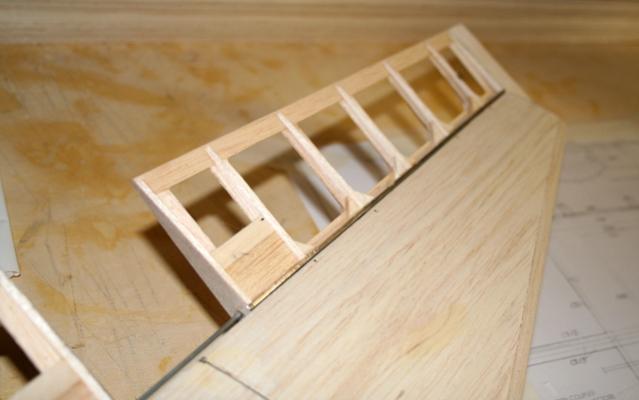

Kielvlak en richtingsroer afgemaakt als het stabilo:

full


full

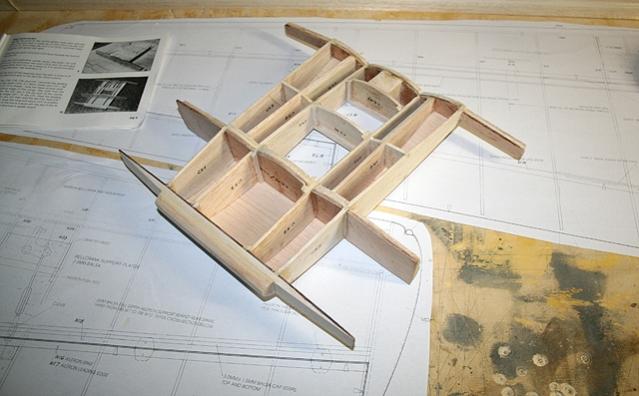

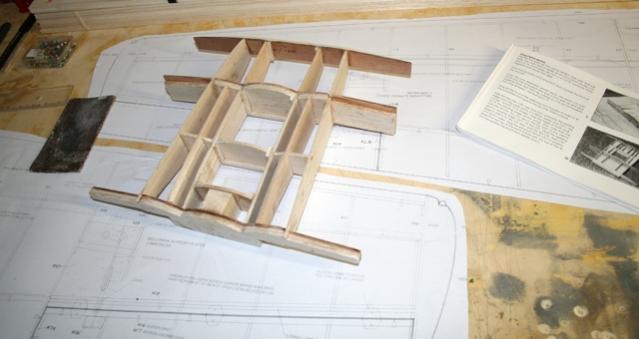

Het vleugelmiddenstuk, volgens tekening met uitzondering van de voorbereidingen voor de flaps. Die staan op tekening niet aangegeven, maar er zit wel een los A4`tje in de doos met duidelijke aanvullende voorbereiding in tekst plus een tekeningetje voor de flaps. Past allemaal prima in elkaar en het middenstuk is een slimme lichte en sterke constructie. De achterligger komt lager uit dan de romp en heeft een beetje de vorm van een F4U-Corsair ligger ;)

full

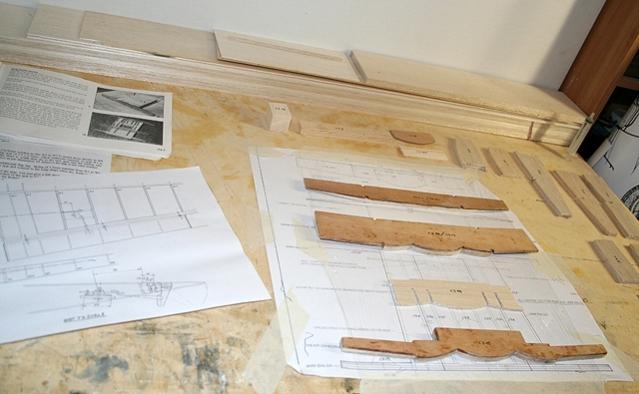

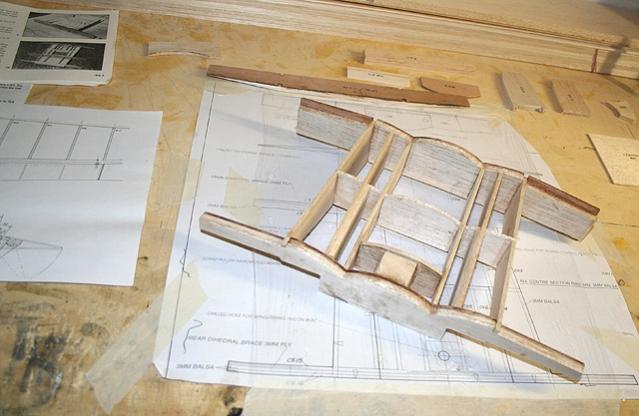

.020 Gelamineerde liggers van triplex en balsa d.m.v. epoxy

full


full

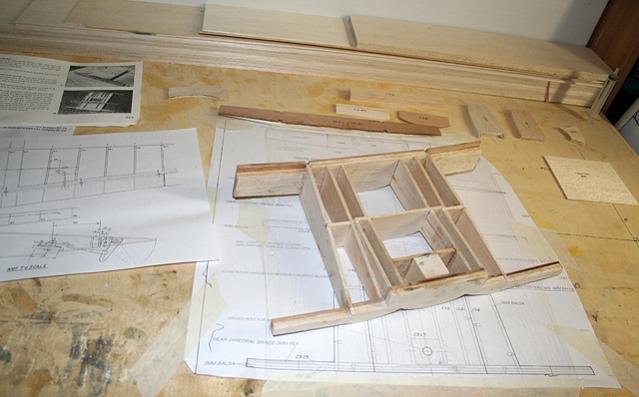

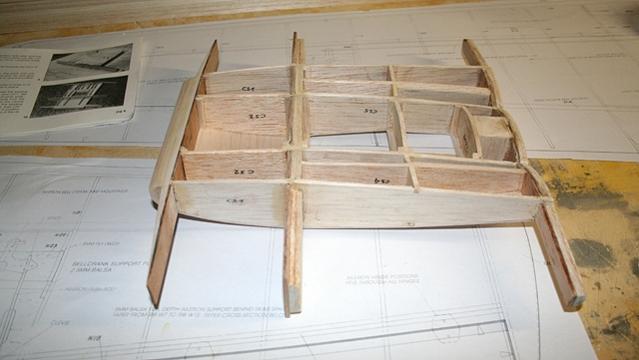

.022 Achterkant in elkaar

full


full


.024 Neusstuk eraan

full


full


full


full


full

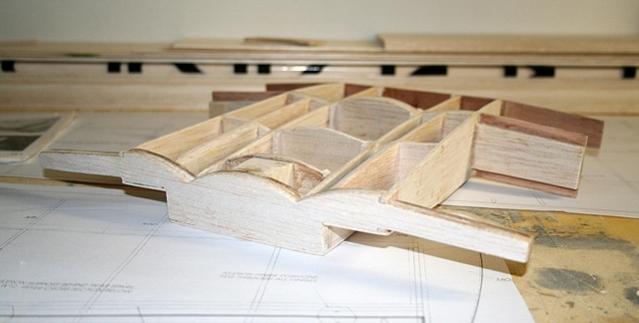

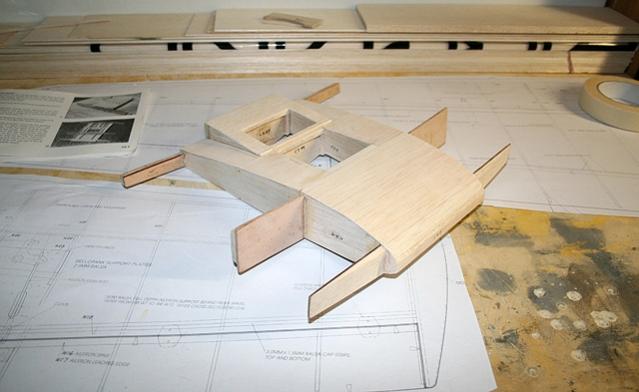

.029 De bovenkant bekleed met 1.5mm balsa en de onderkant in vorm geschuurd voor een stuk plastic bekleding welke later wordt gelijmd. De servo`s voor zowel de ailerons als de flaps komen in `t middenstuk d.m.v hevels en sullivan-kabels. Het extra achterste vakje is voor de flapsservo.

Verder met de vleugels.

Grt, Ramses

Laatst bewerkt door een moderator:
Update

@ Kim: Grazie, is inderdaad lekker veel houtbouw! :)

Update:

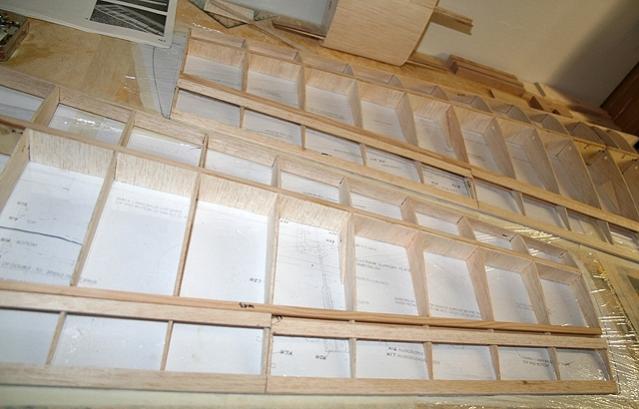

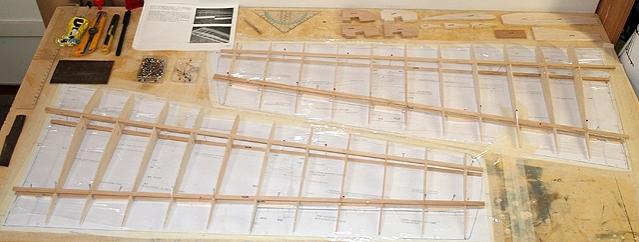

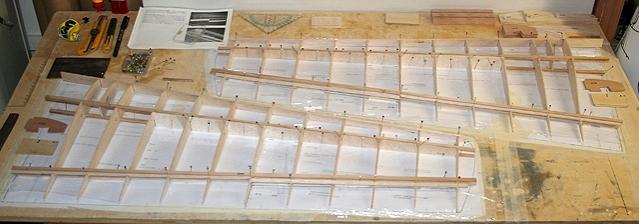

De vleugel zit voor een groot gedeelte in elkaar:

full


full


full


Omdat het profiel naar de tippen toe congaaf wordt, ligt de achterligger over de hele lengte 3mm boven de bouwtafel d.m.v. reststukjes.

full


full

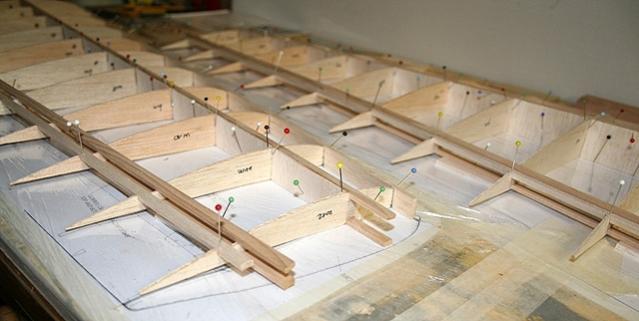

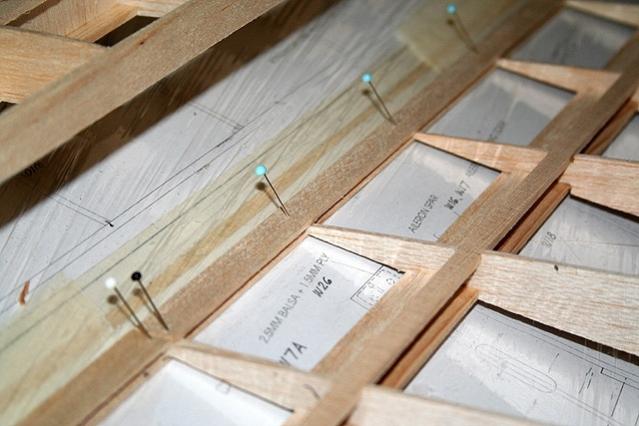

Volgens tekening worden de rolroeren en flaps ingedekt met hout, maar het origineel heeft ribben bekleed met doek bij zowel de rolroeren als de flaps. De verbinding tussen de ribben en de achterlijst wordt nog verstevigd d.m.v. driehoekjes.

full

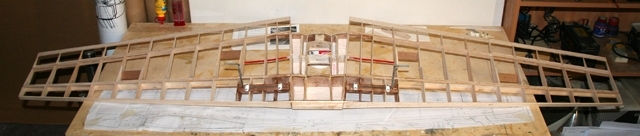

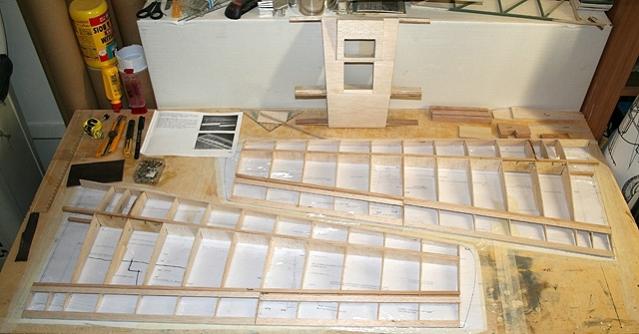

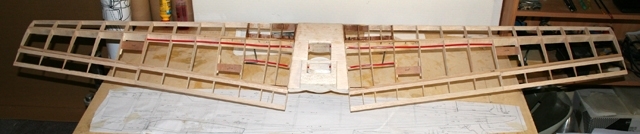

De vleugelhelften aan het middenstuk gelijmd. Landingsgestel erin en vast voorbereidingen voor de rolroer- en flaps aansturing:

full


full


De vleugelneus moet nog ingedekt worden en de rolroeren en flaps van de vleugel losgesneden en afgewerkt. Verder twijfel ik nog over een aanpassing, maar daarover volgende keer meer.

Grt, Ramses

Laatst bewerkt door een moderator:
Grazie! RAL 9010! :mrgreen: ;)

Twijfelde eerst ook nog over aluminium kleur, maar geef `m toch een civiele registratie en vind deze wel strak!



Het is een soort licht grijs / vuil wit.

Groeten, Ramses

Laatst bewerkt:
Hallo Ramses,

Zat even te kijken naar de kleur, maar dit is zo als je het op de foto ziet geen 9010, het is eerder 9002 heel licht grijs en licht grijs is 9010 zeker niet, daar zit wat oker geel in, het spierwitte is er af.
Dus ik zou nog even goed kijken voor de kleur.

Ramses wat komt er aan motorisering in?

Ik heb zo als ik al eerder schreef een Moki 30 cc in zitten, let wel op deze motor draad wel een 20x 10 prop.
Spanw is 2 meter 26 en een vlieggewicht van 8 kg.
Vind de Moki een geweldige motor super betrouwbaar.
Heb aan de 30 cc genoeg, heb zeg maar nog wat over is met een doorstart wel erg lekker.

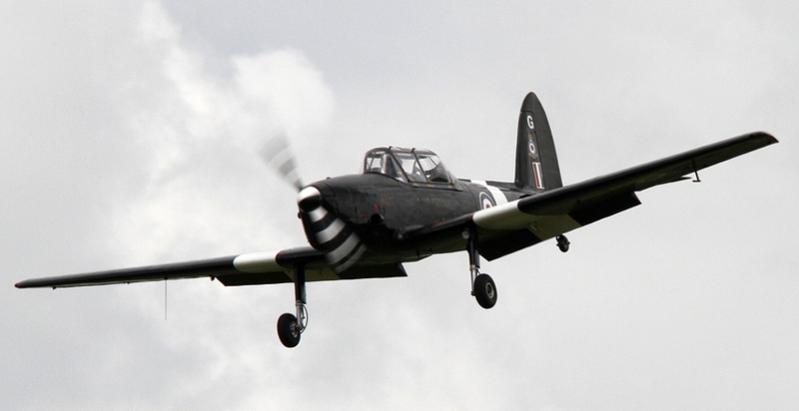

full


Groet Jan...:bye:

Laatst bewerkt door een moderator:
@ Melvin: Grazie! :D

Hoi Jan,

Prachtige foto, mooie kist en veld!

De kleurcode was niet serieus bedoelt; als er in de bouw (architectuur) iets wit moet worden wordt er gelijk RAL9010 geroepen (flauwe beroepshumor) ;).
De kleurcode komt niet nauw want `t wordt een semischaal model. Ik ga een kleur zoeken die lichtgrijs is, net van het wit af (bijv. RAL 9002 zoals jij zegt). Is de kleur van jouw Chipmunk verf of de orginele kleur van de bekleding en welk type bekleding heb je gebruikt (solartex o.i.d)?

Ik heb een Irvine .53 liggen die er op zich goed geschikt voor is, maar dan komt de demper wel door de kap. Andere optie is een Saito .62 welke mooier klinkt en onder de kap past, moet deze dan alleen nog wel aanschaffen. ;)

Groeten, Ramses

Laatst bewerkt:
