Bouwverslag Veliero Endeavour 1768 (James Cook)

Stephan Kertész · 21 jul 2019

De Veliero Endeavour 1768, Schip van James Cook waarmee hij Australië vond. Er waren er eerder die er waren maar hij krijgt de credits.

Het pakket verkregen via marktplaats voor een prikkie (20 euro). De spanten waren deels al gezaagd en het pakket is volgens mij compleet op een paar beschrijvingen na. Maar die zijn in oud Italiaans. Daar heb ik dus niks aan.

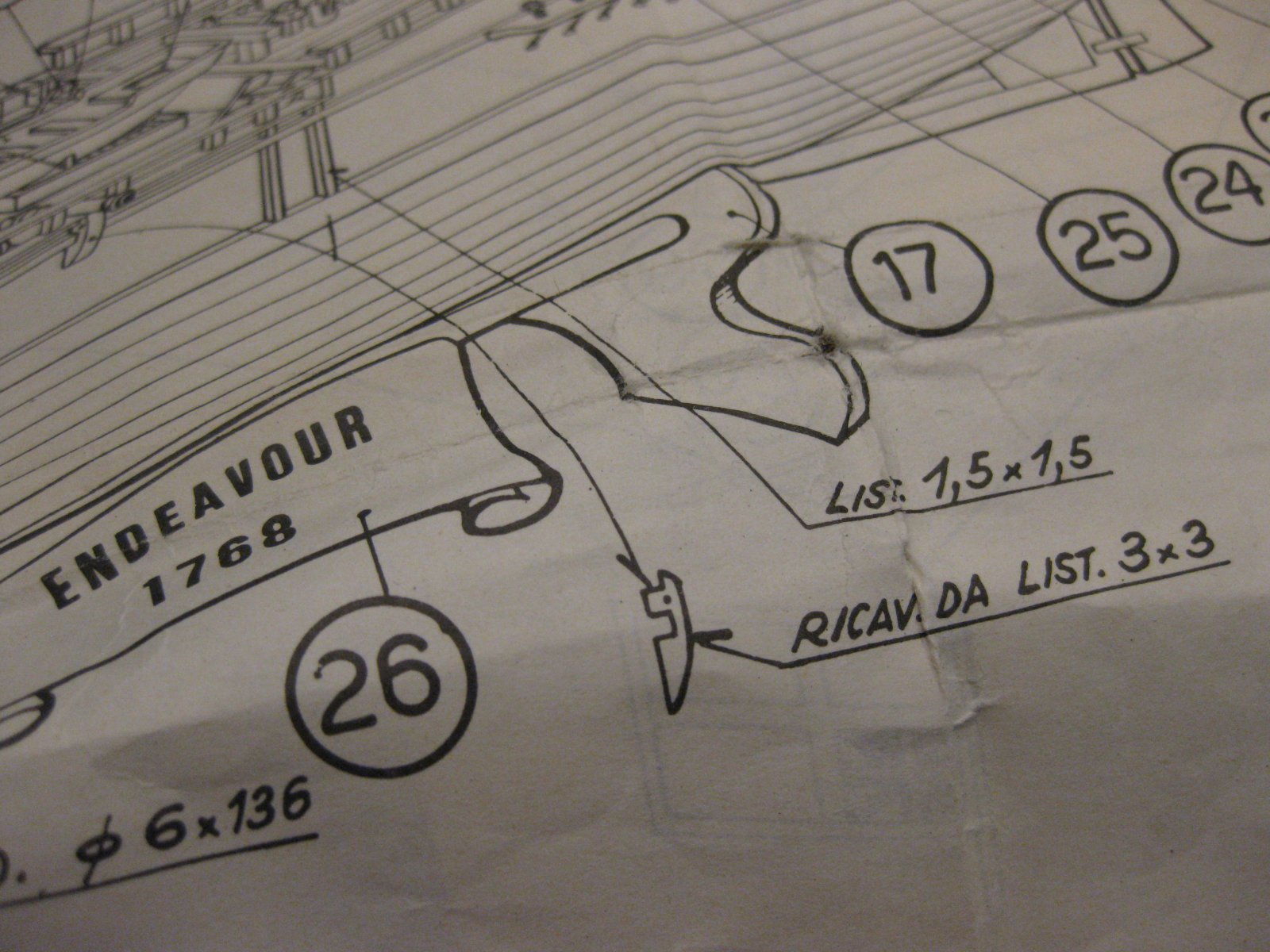

Dus met de bouwtekening en internet al ver gekomen. Schaal is ongeveer 1:00 (lengte romp 30 cm.)
En wat me opviel was dat alles op het hout met inkt was aangebracht, ook de details. Ondanks dat dit mijn eerste project was (mijn eerste bouwpakket ooit) ging op zoek op internet naar fineer (mahonie). Ik vond een handelaar die ik bereid vond om een een velletje of 5 (A4) per post te verzenden. Wederom voor een zacht prijsje. Mijn lichte trekken richting OCD kunnen het niet laten om geen perfect bootje af te leveren.
Ik heb nu een zee van tijd dus het zal niet zo lang duren voordat hij klaar is.

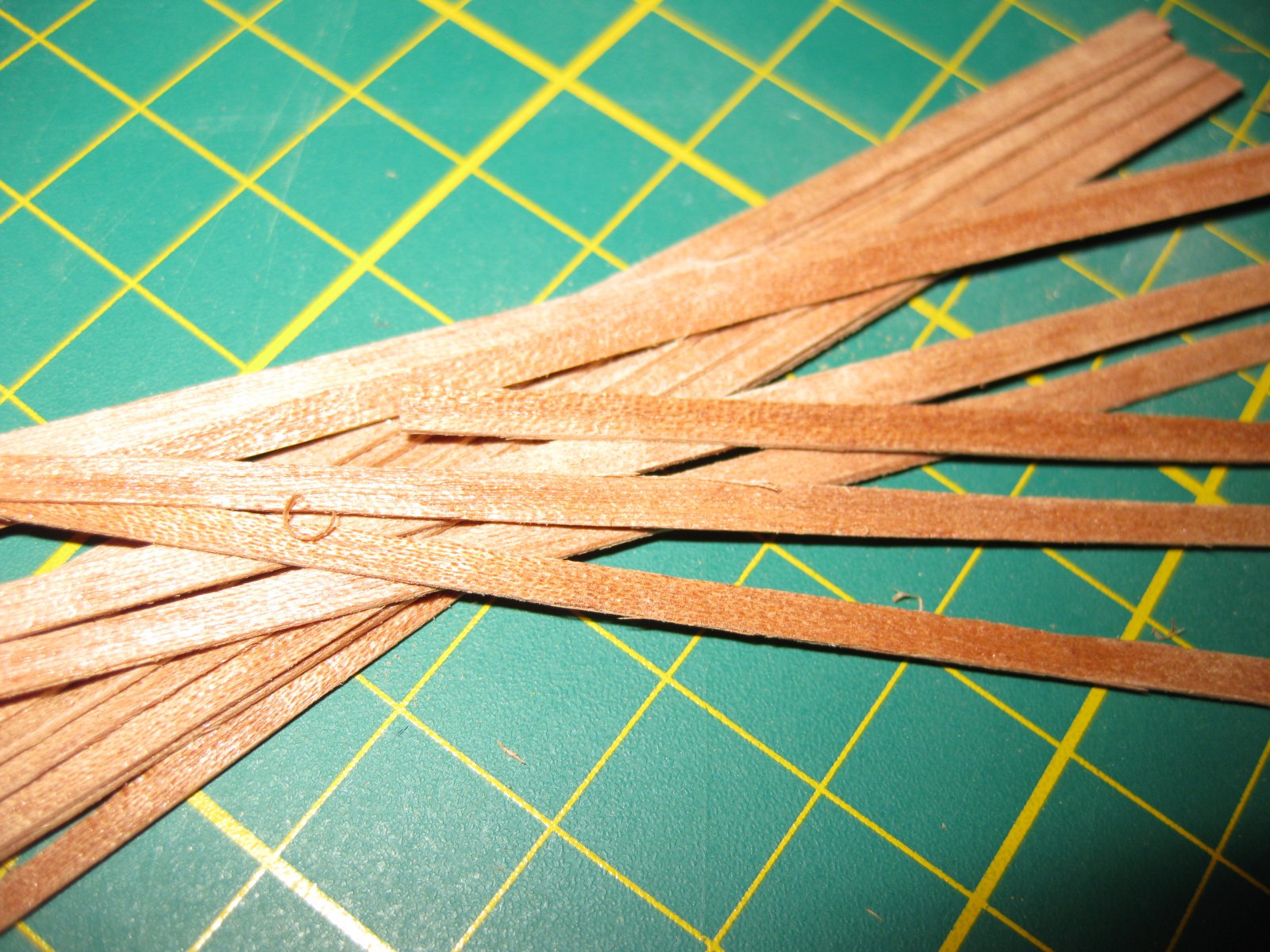

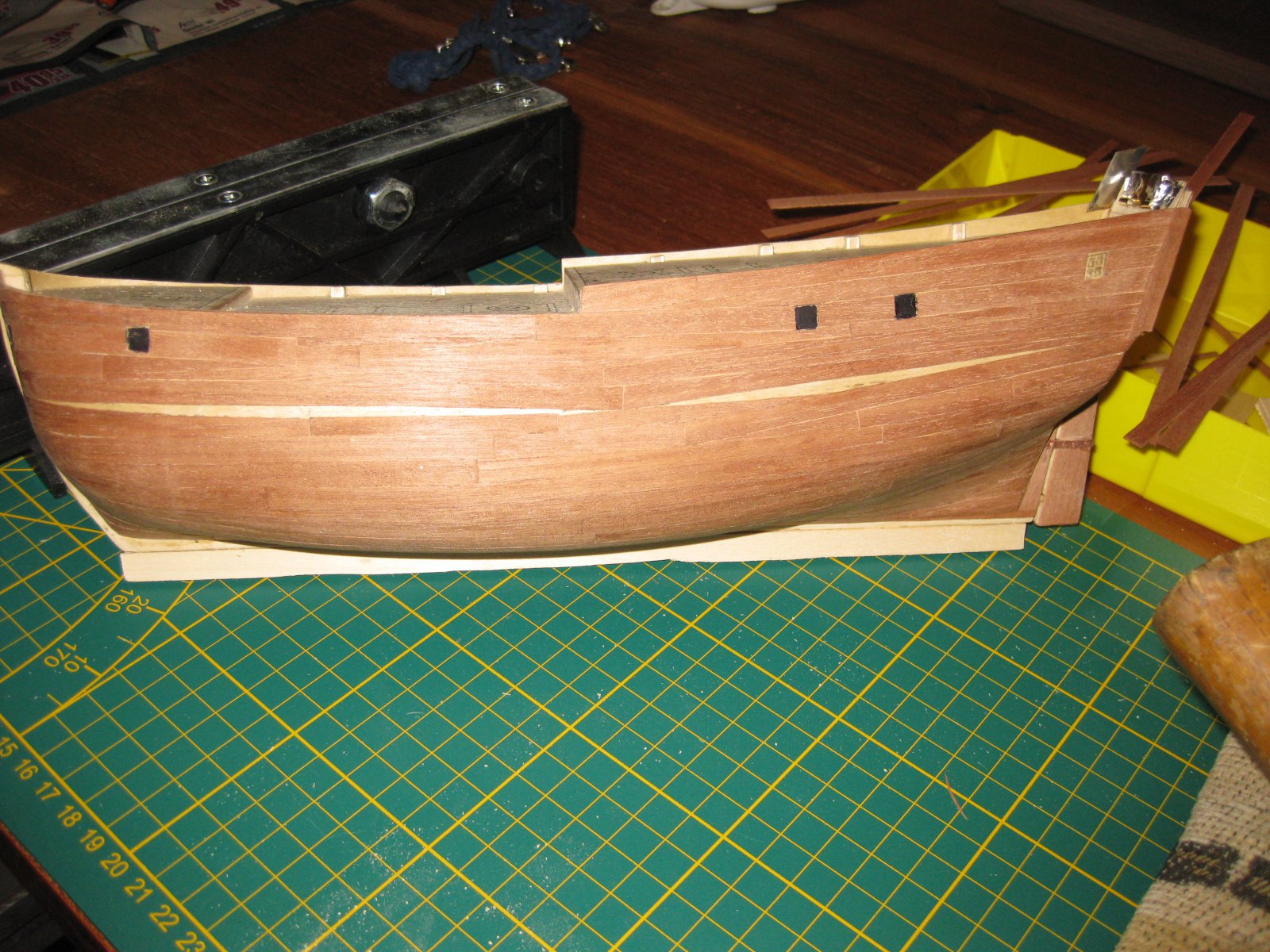

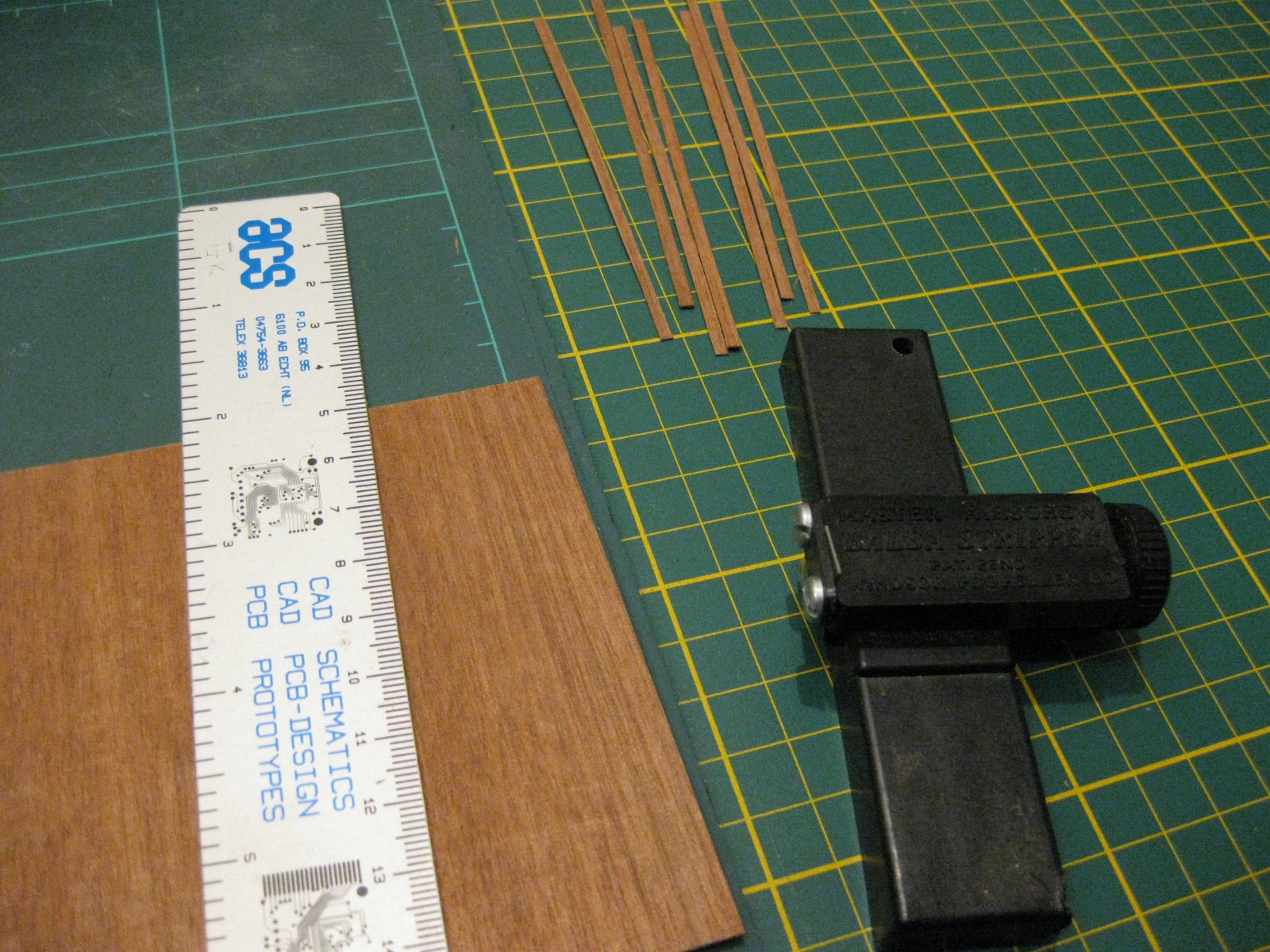

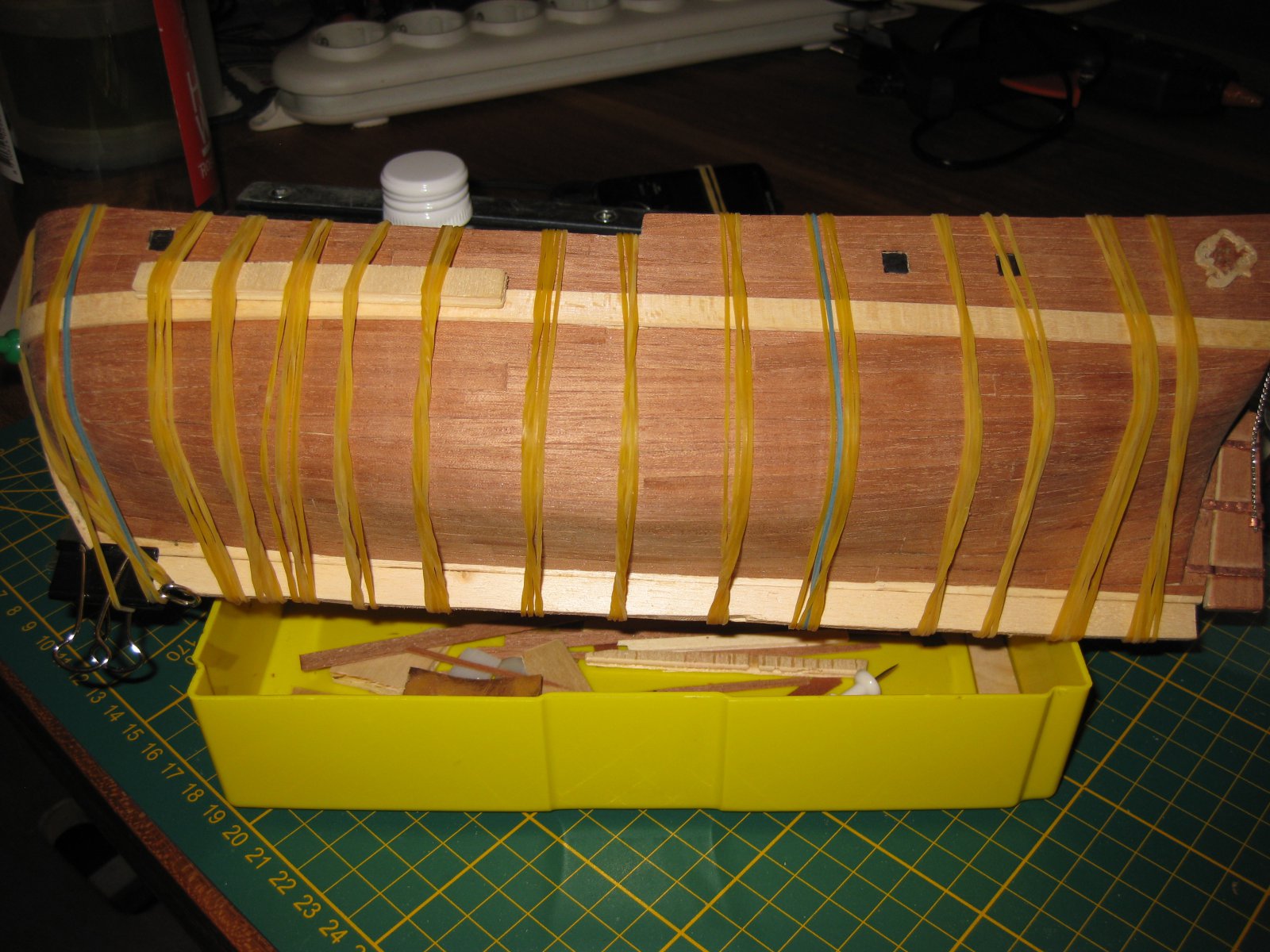

Voor dat ik dit forum ontdekte en uberhaubt foto's maakte heb ik de romp al in een ver stadion klaar. De beplanking en het fineer zit erop. Via Aliexpress en marktplaats heb ik nog wat hulpgereedschap gevonden. Dat kwam goed van pas om planken van het fineer te snijden. Ook een statief kwam goed van pas. Hier alvast de eerste foto's:

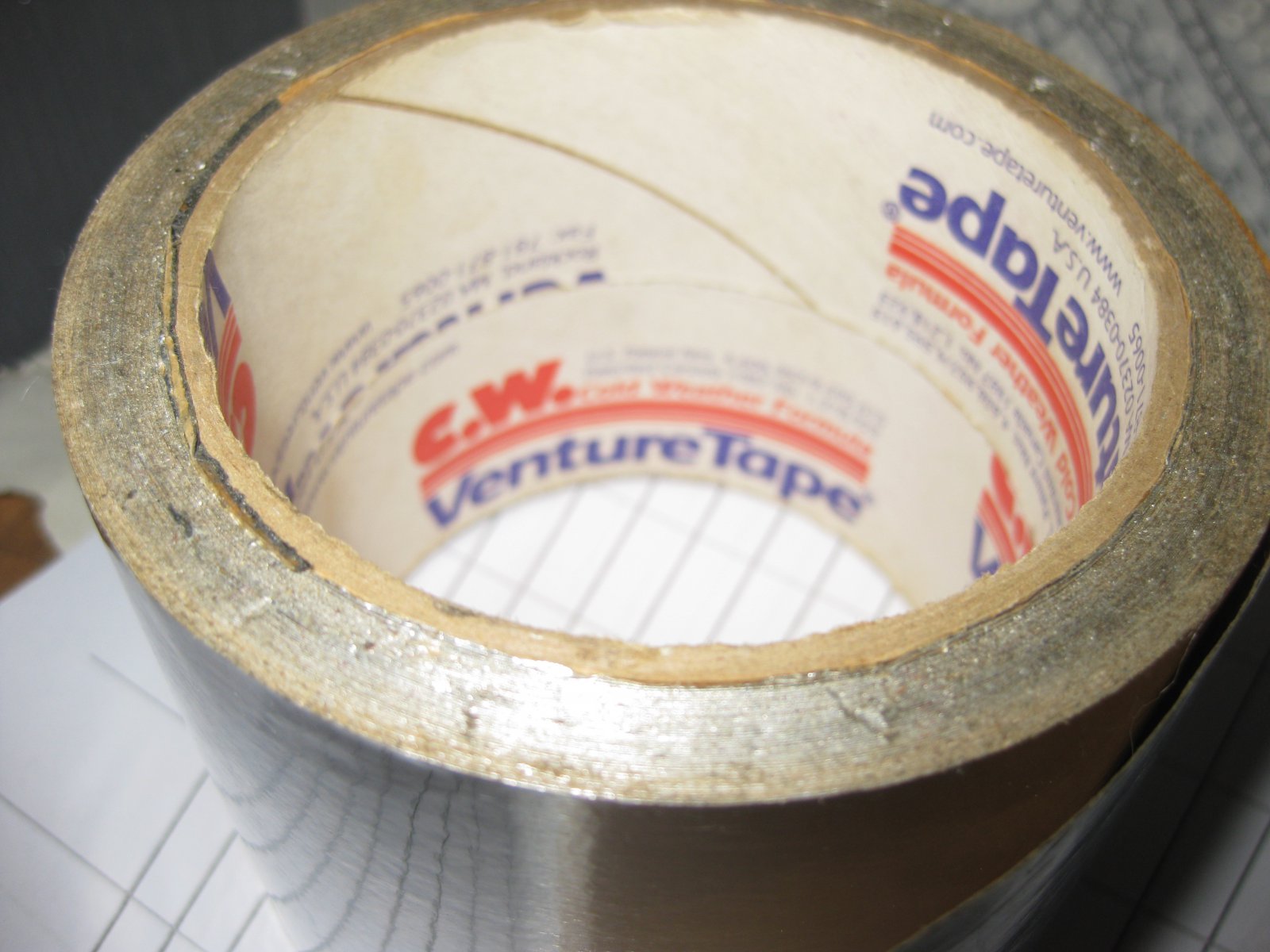

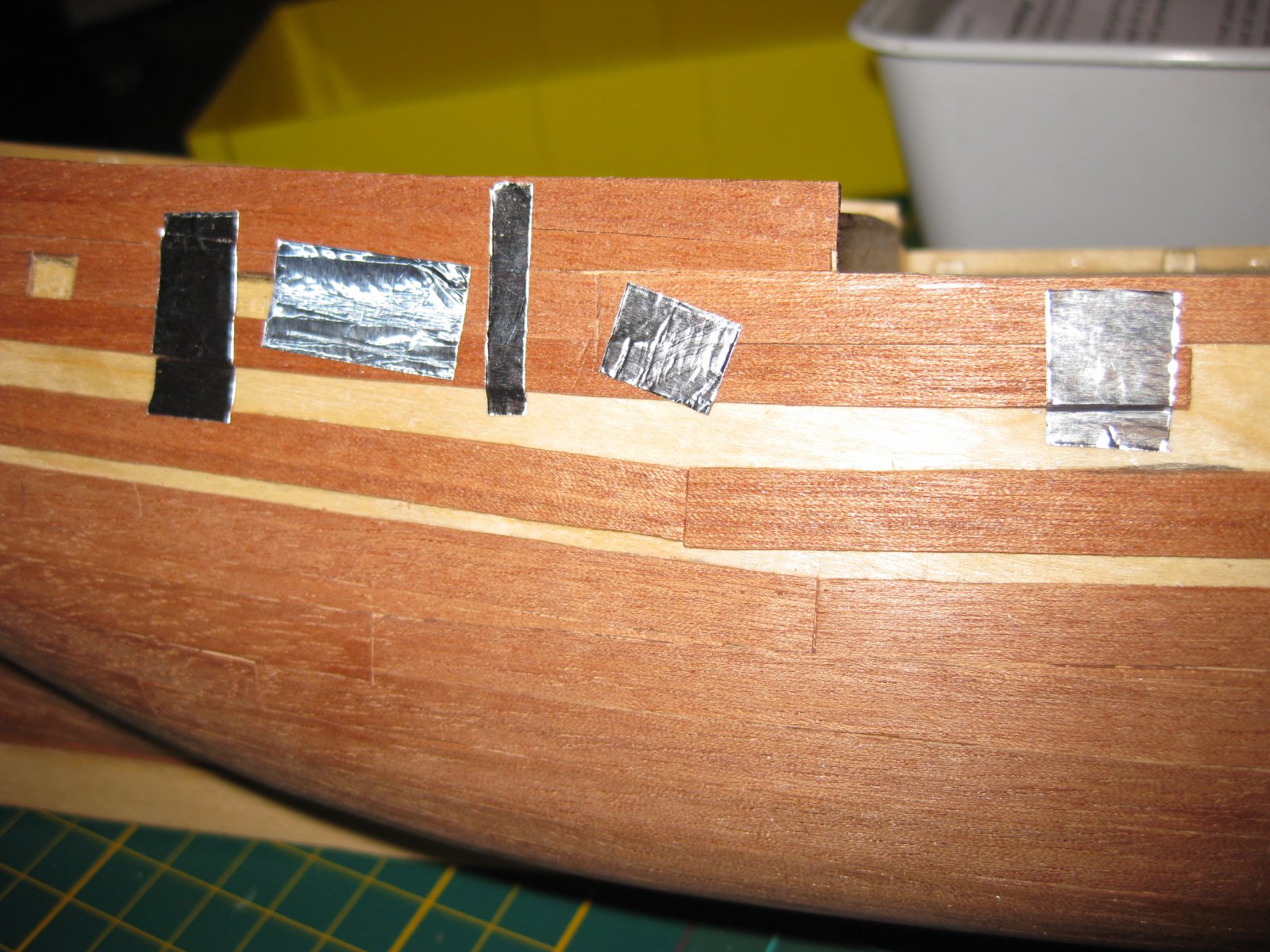

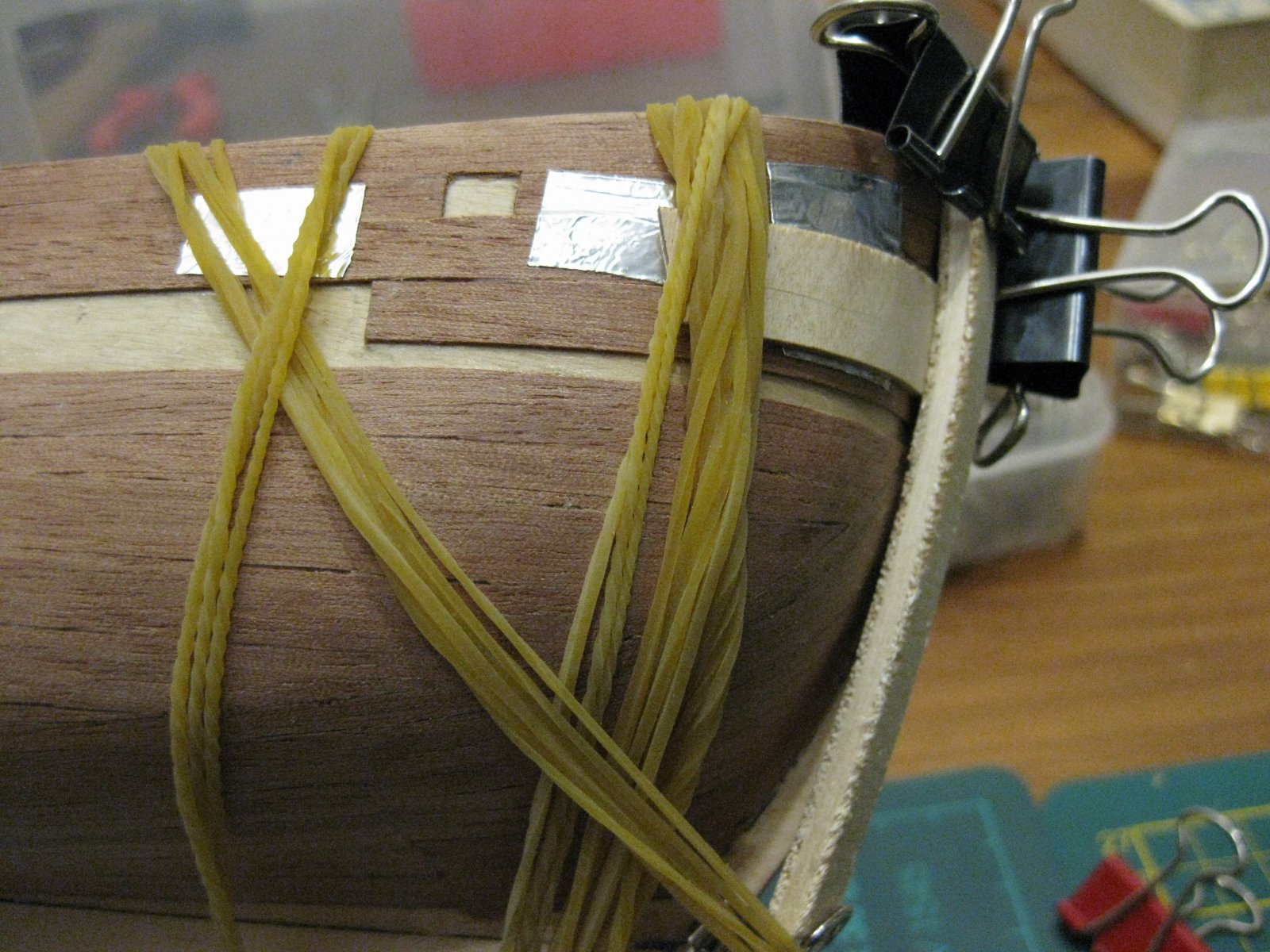

Ik heb de kiel tijdelijk verlengt omdat hij niet geklemd kon worden. Ook heb ik alu tape gebruikt bij het plakken van het fineer. Dit spul plakt als de ziekte en houd daarmee het hout goed op zijn plaats. Ik heb alles gelijmd met pattex houtlijm.

tot zover....

Stephan Kertész · 21 jul 2019

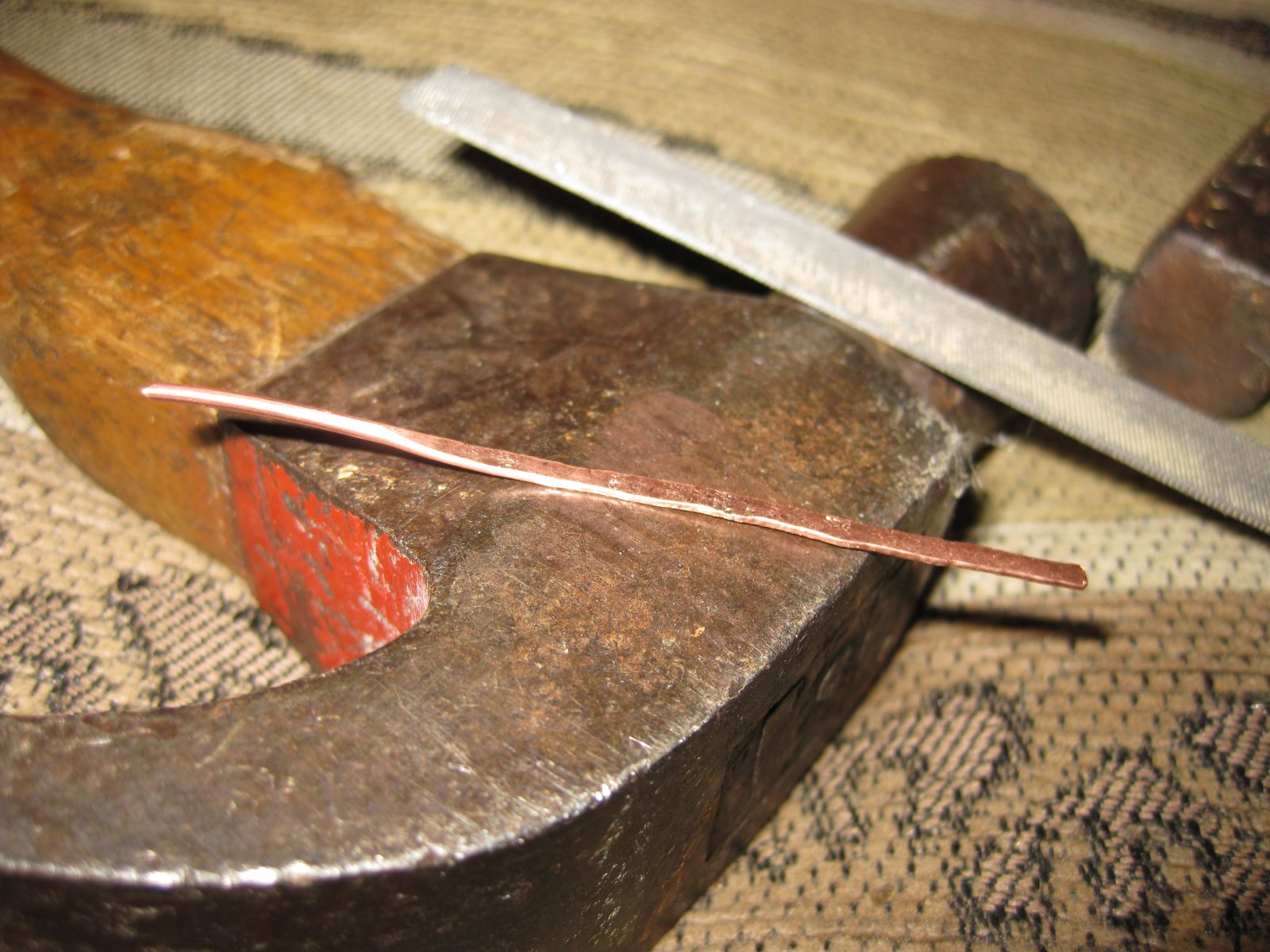

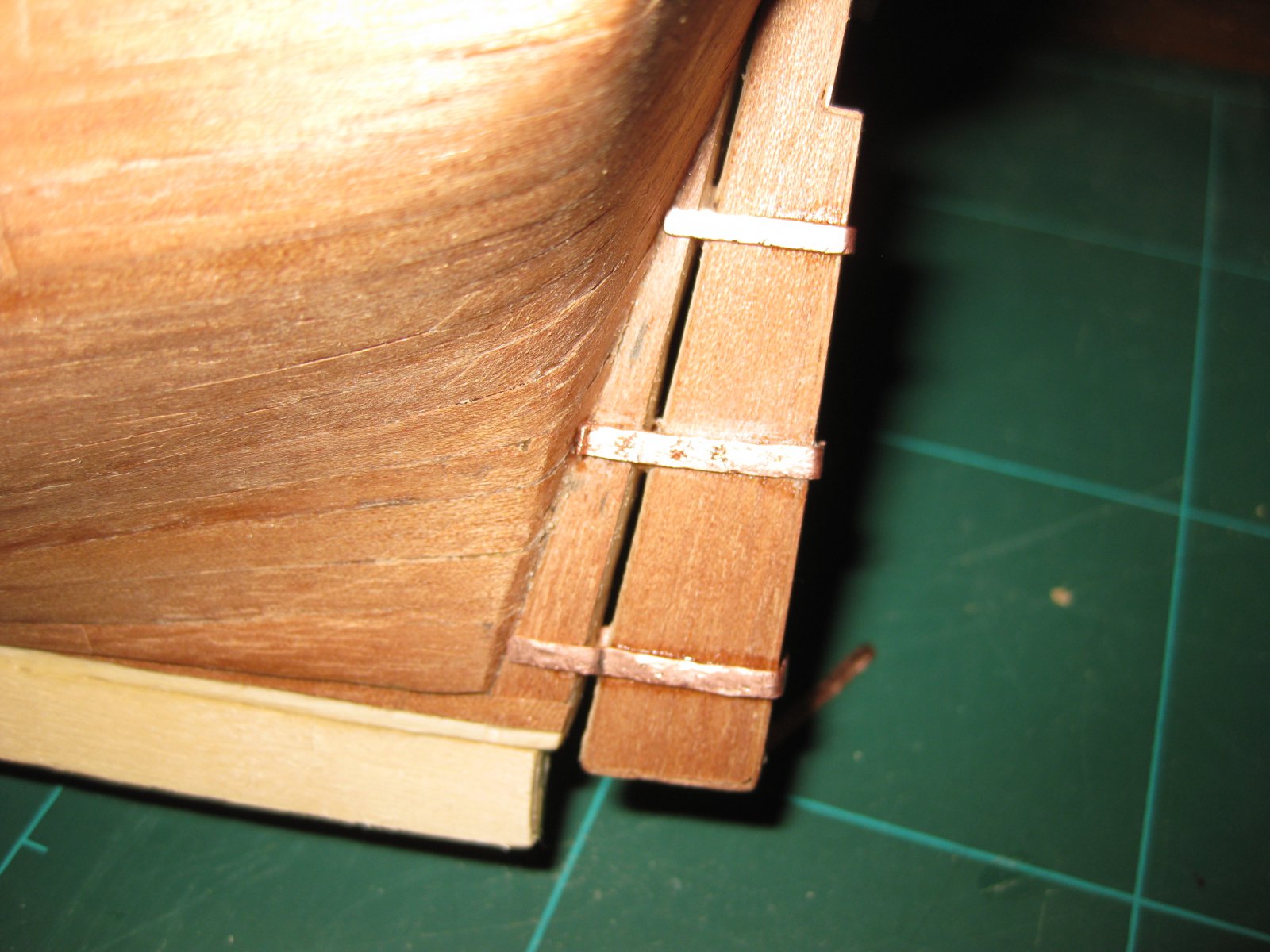

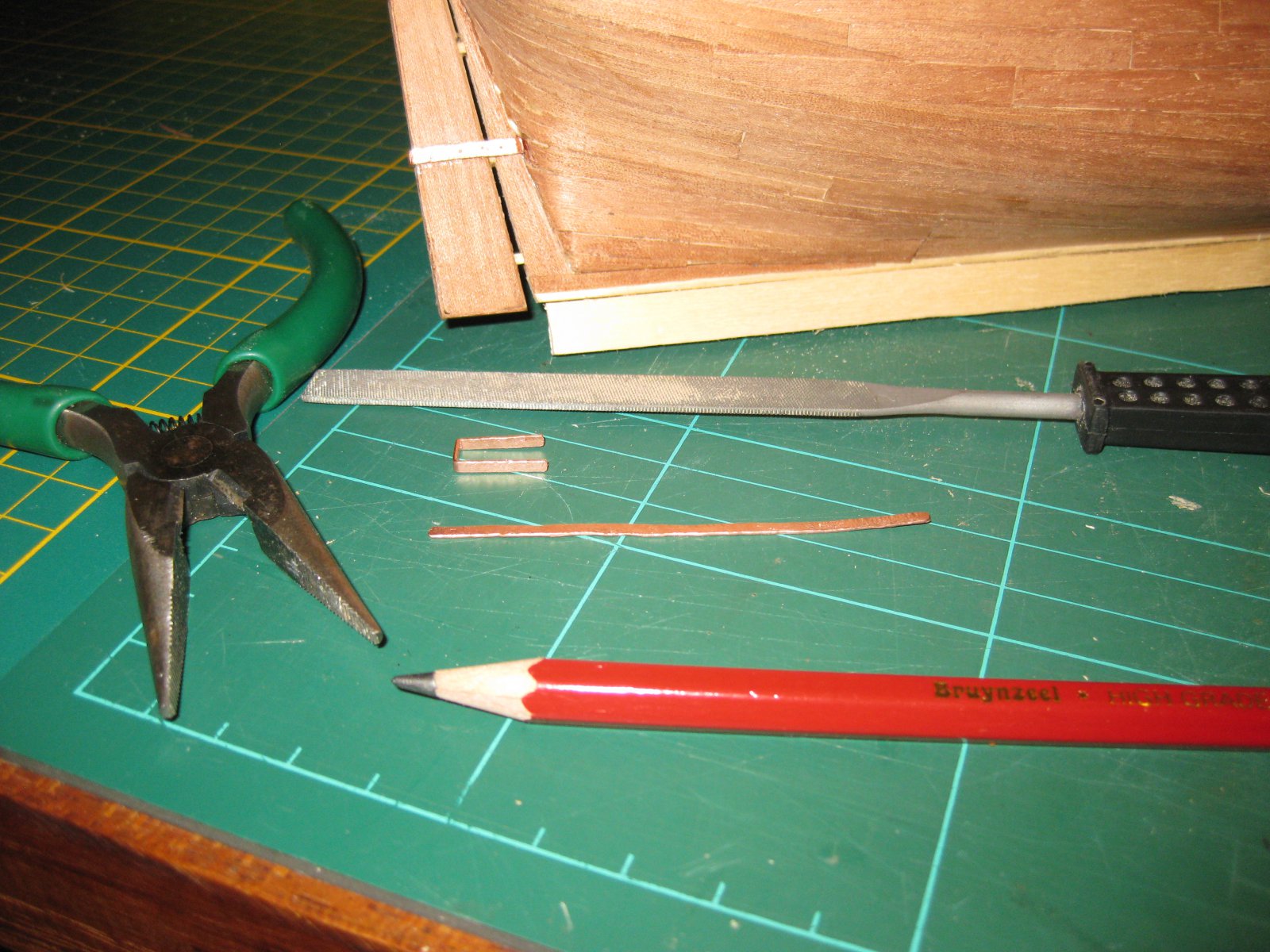

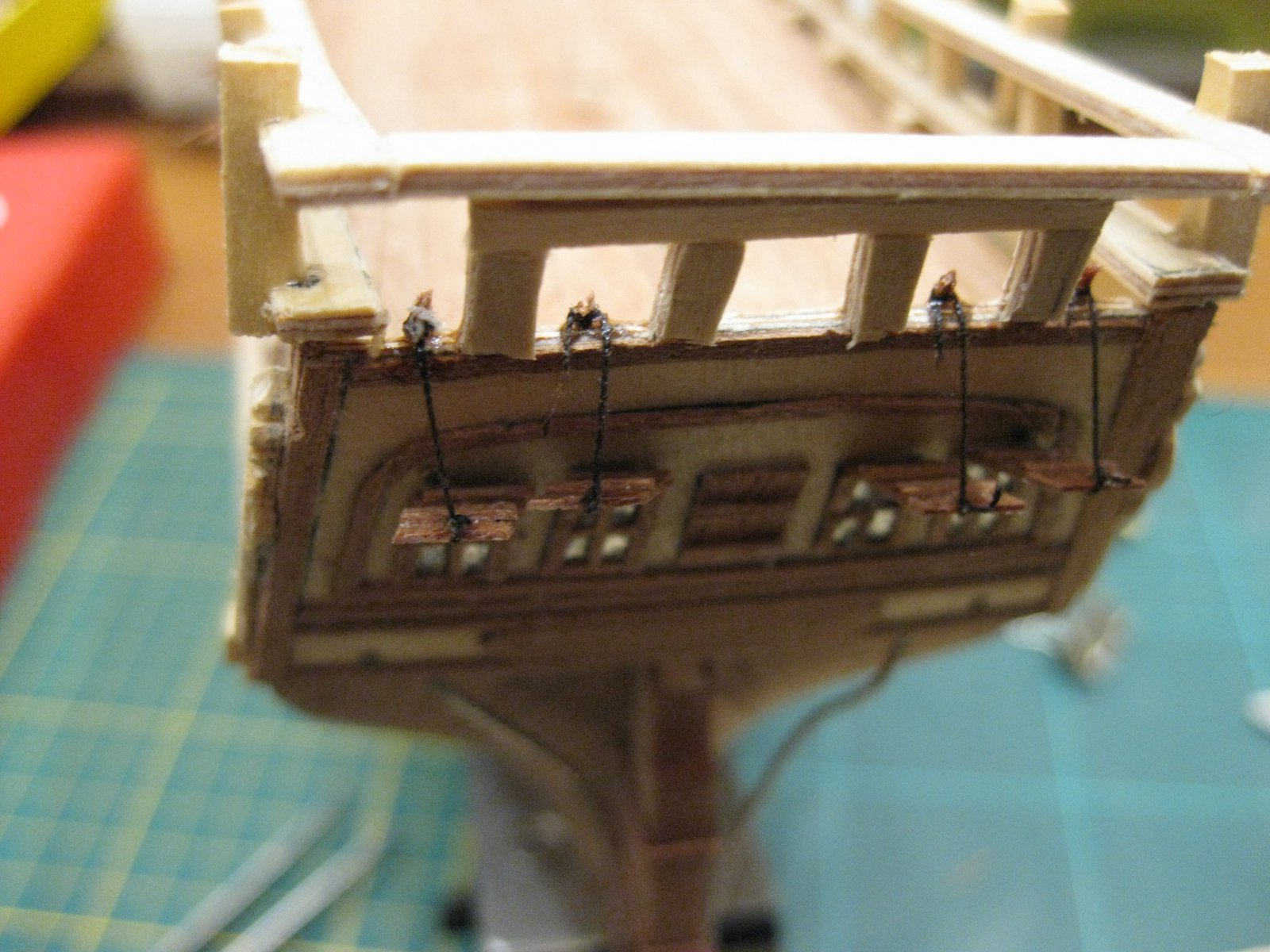

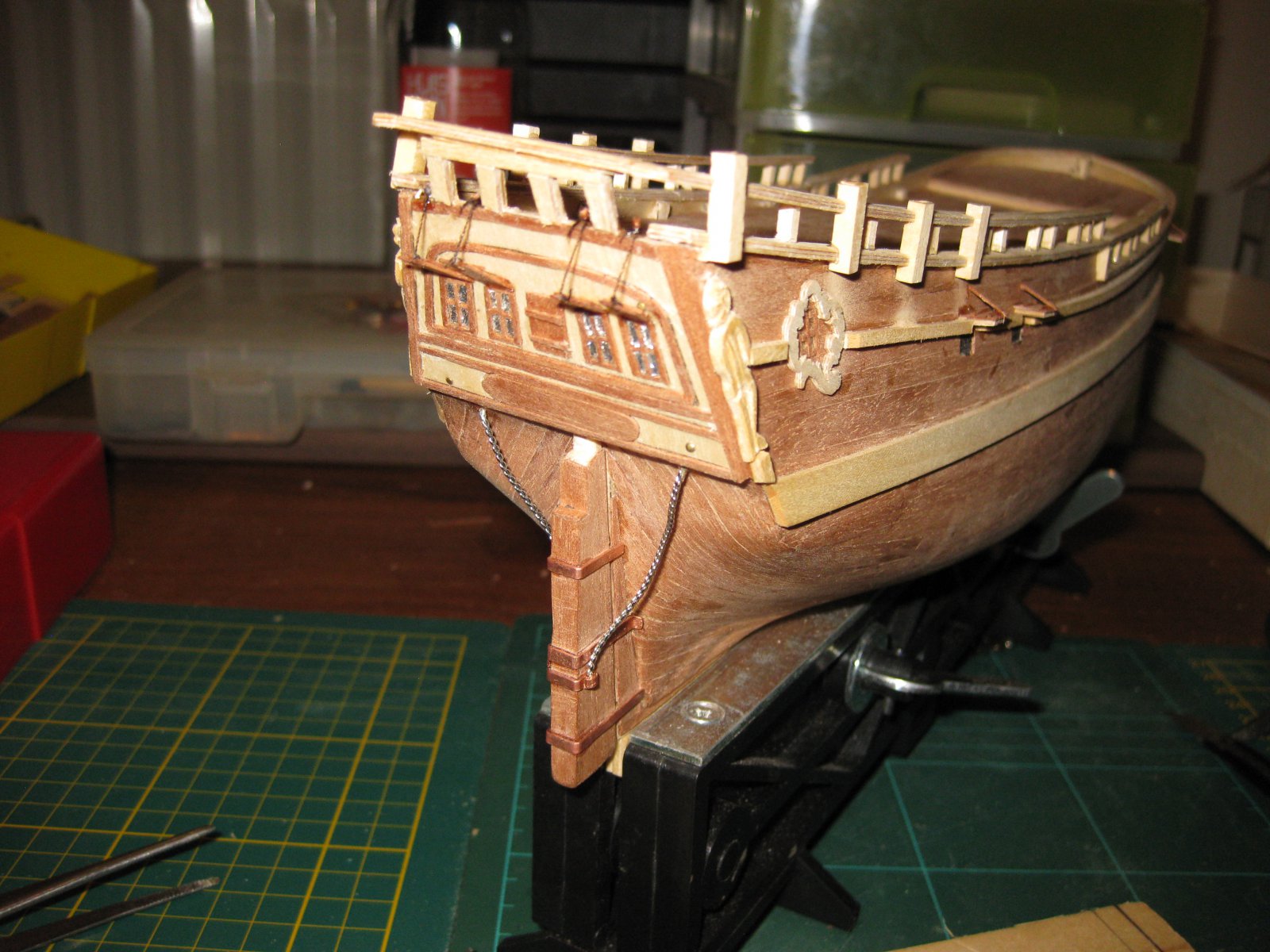

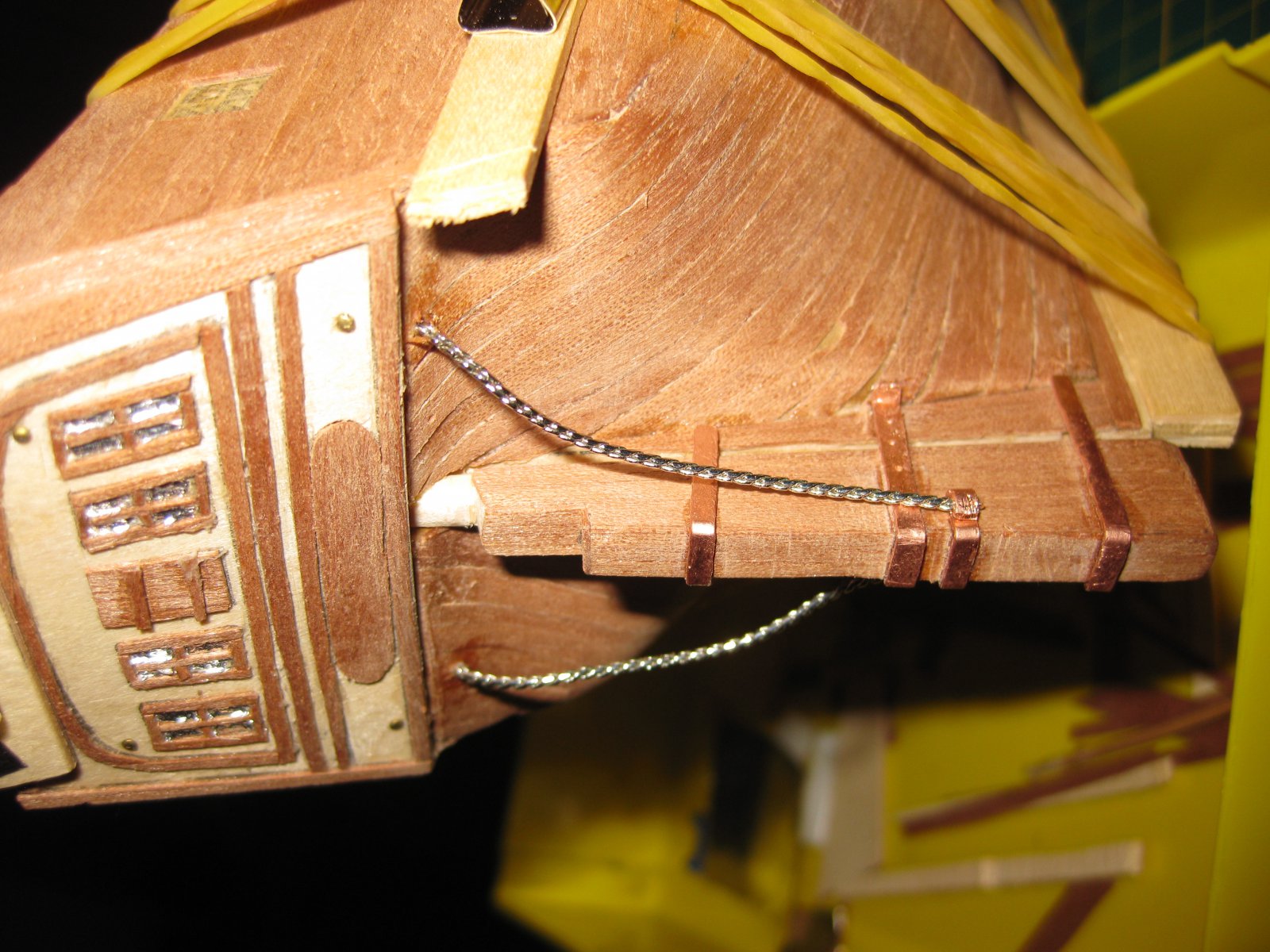

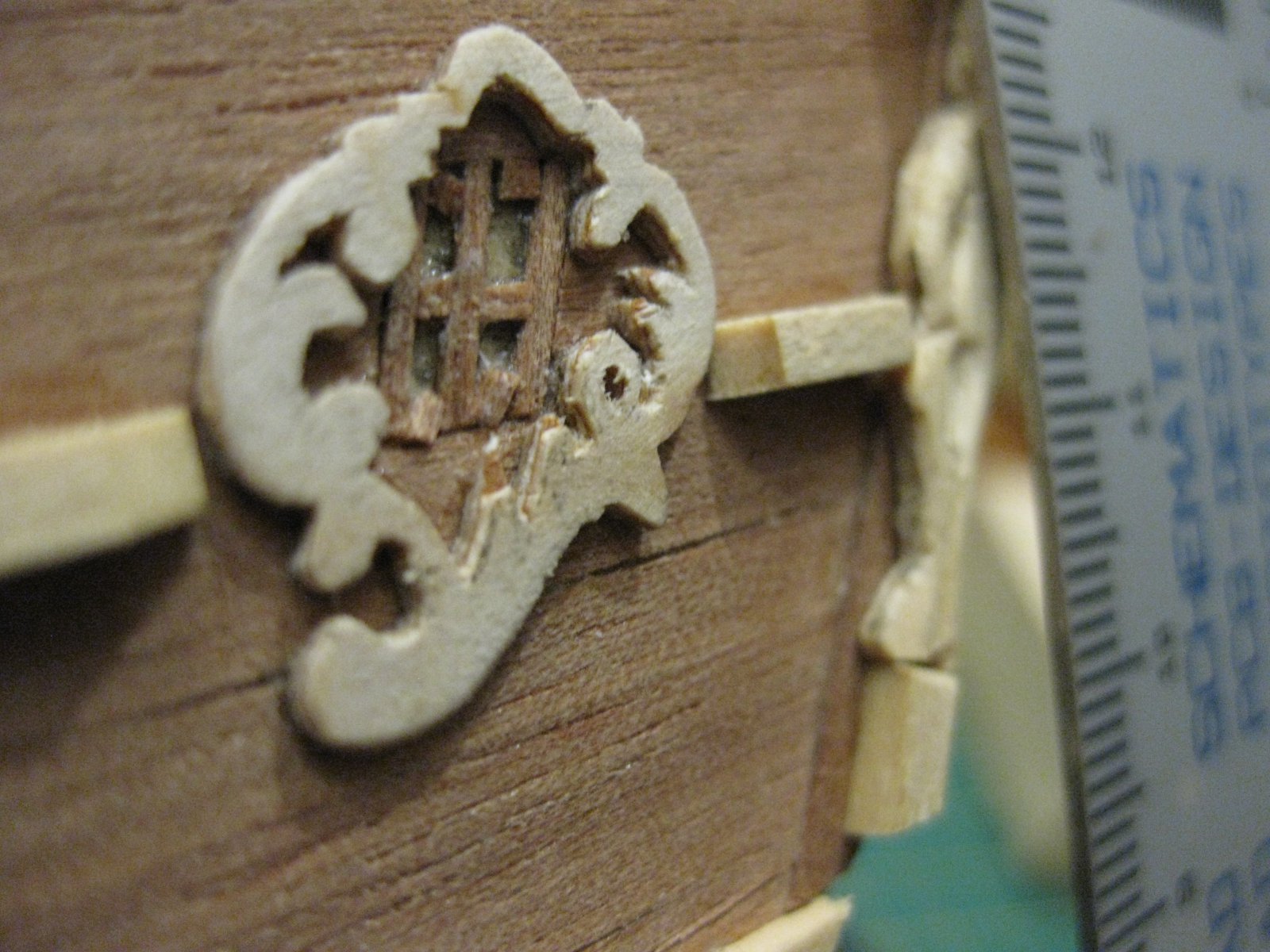

Nadat de romp bekleed was moest het achterdek en het roer erop. Ik besloot om zelf beslag te maken van koperdraad. Ook het originele achterzijde plaatje wilde ik anders. (spiegel heet dat geloof ik)

miniatuurtjes plaatsen werkt beter.

Stephan Kertész · 21 jul 2019

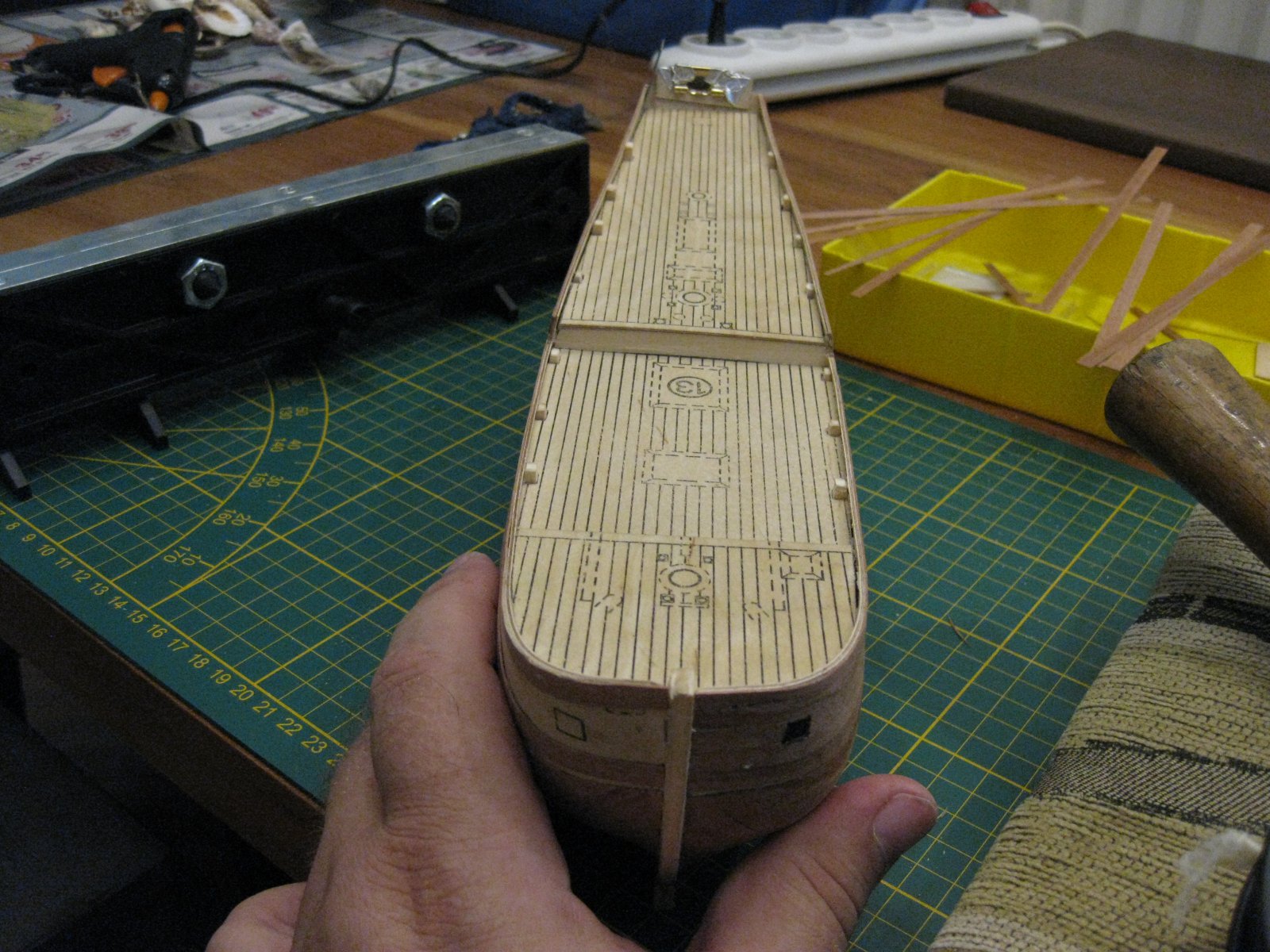

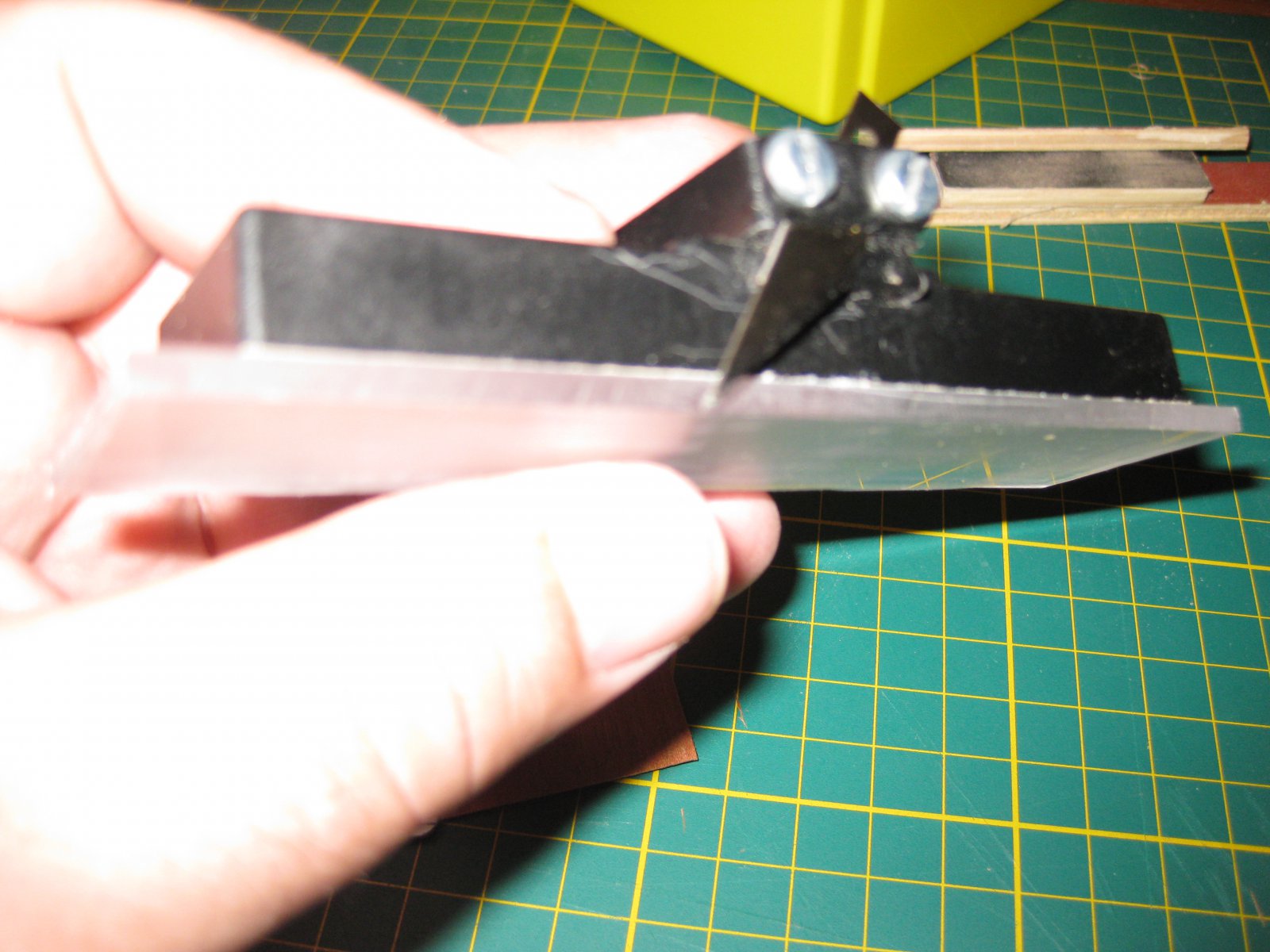

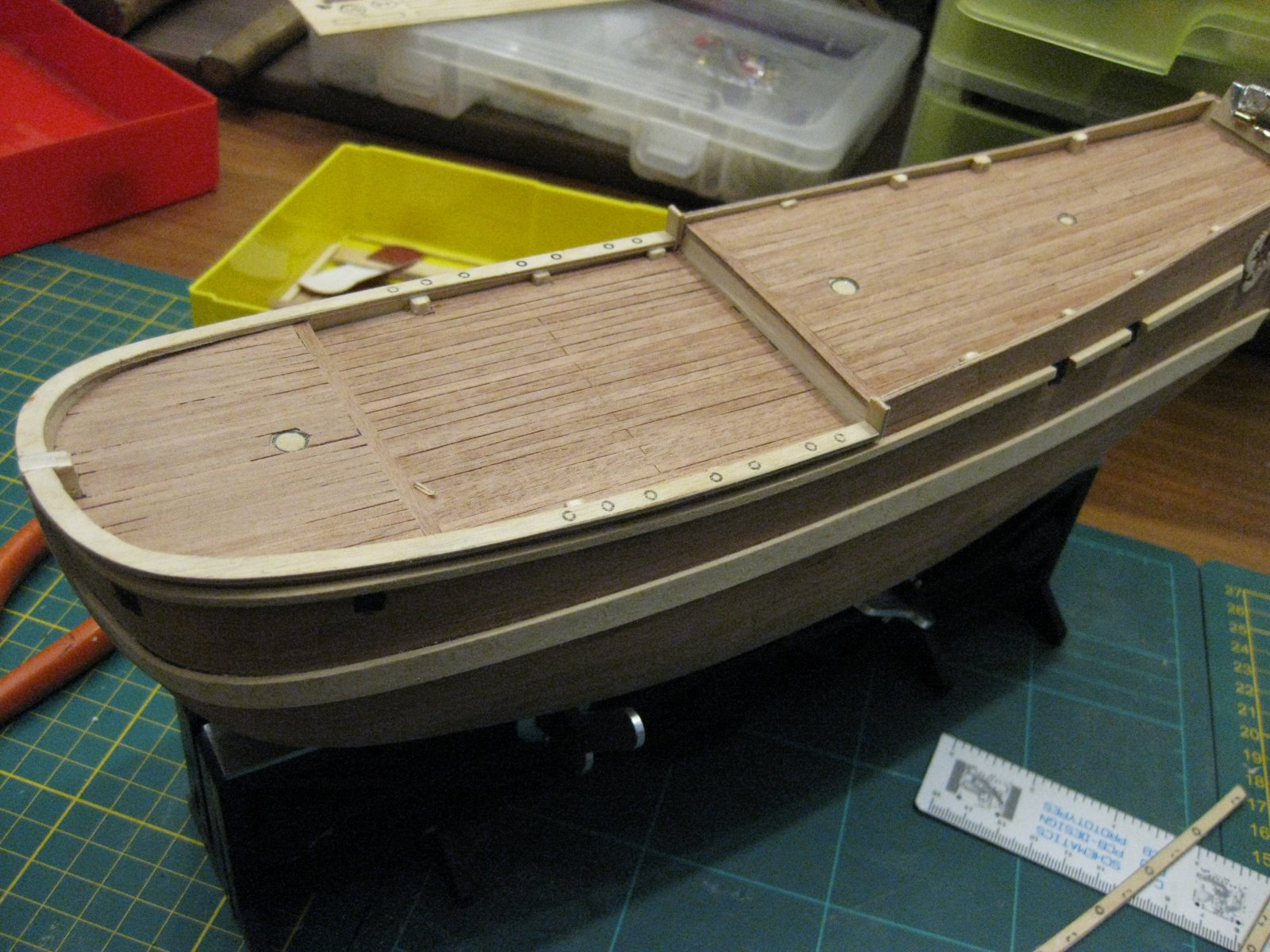

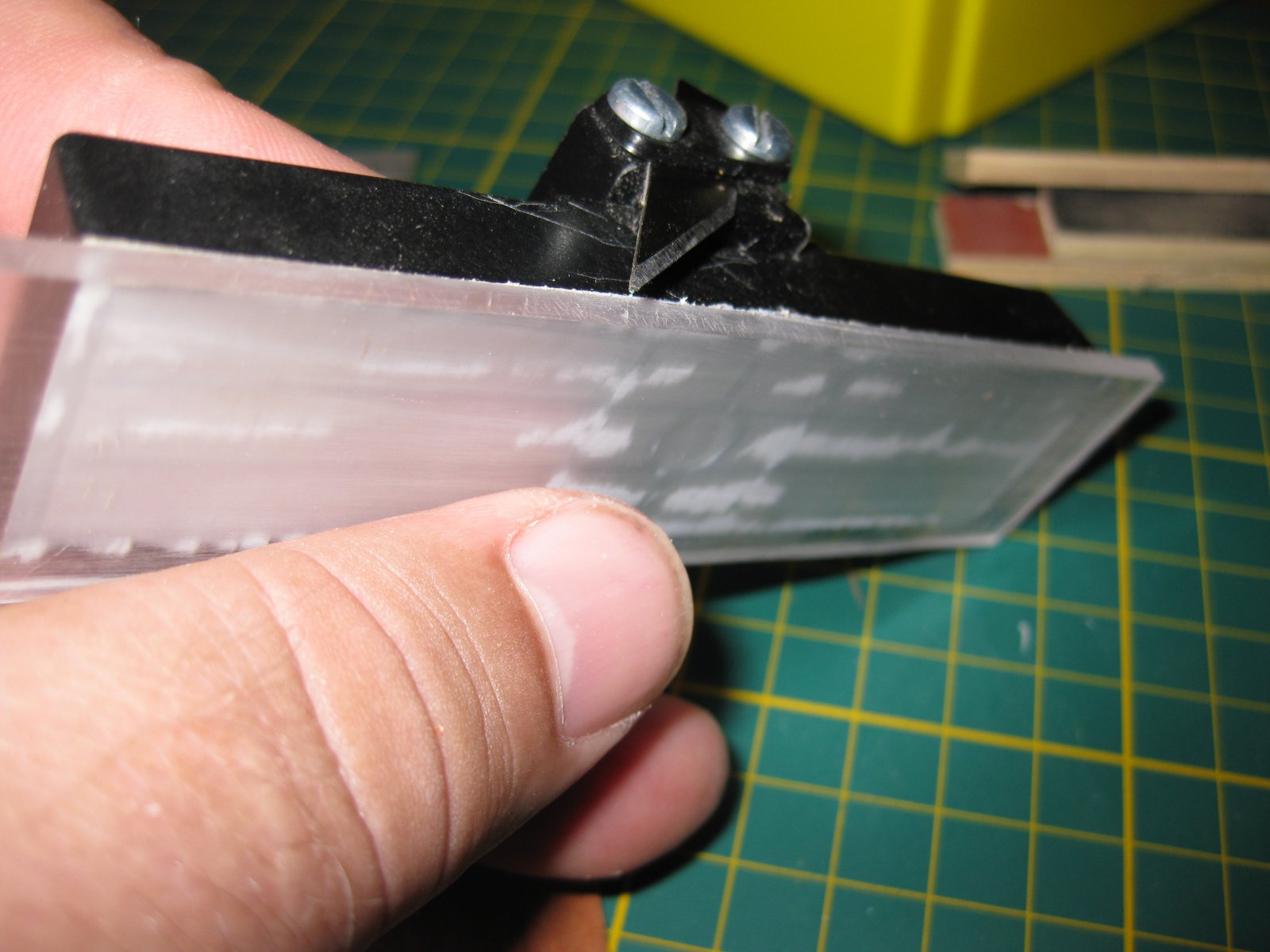

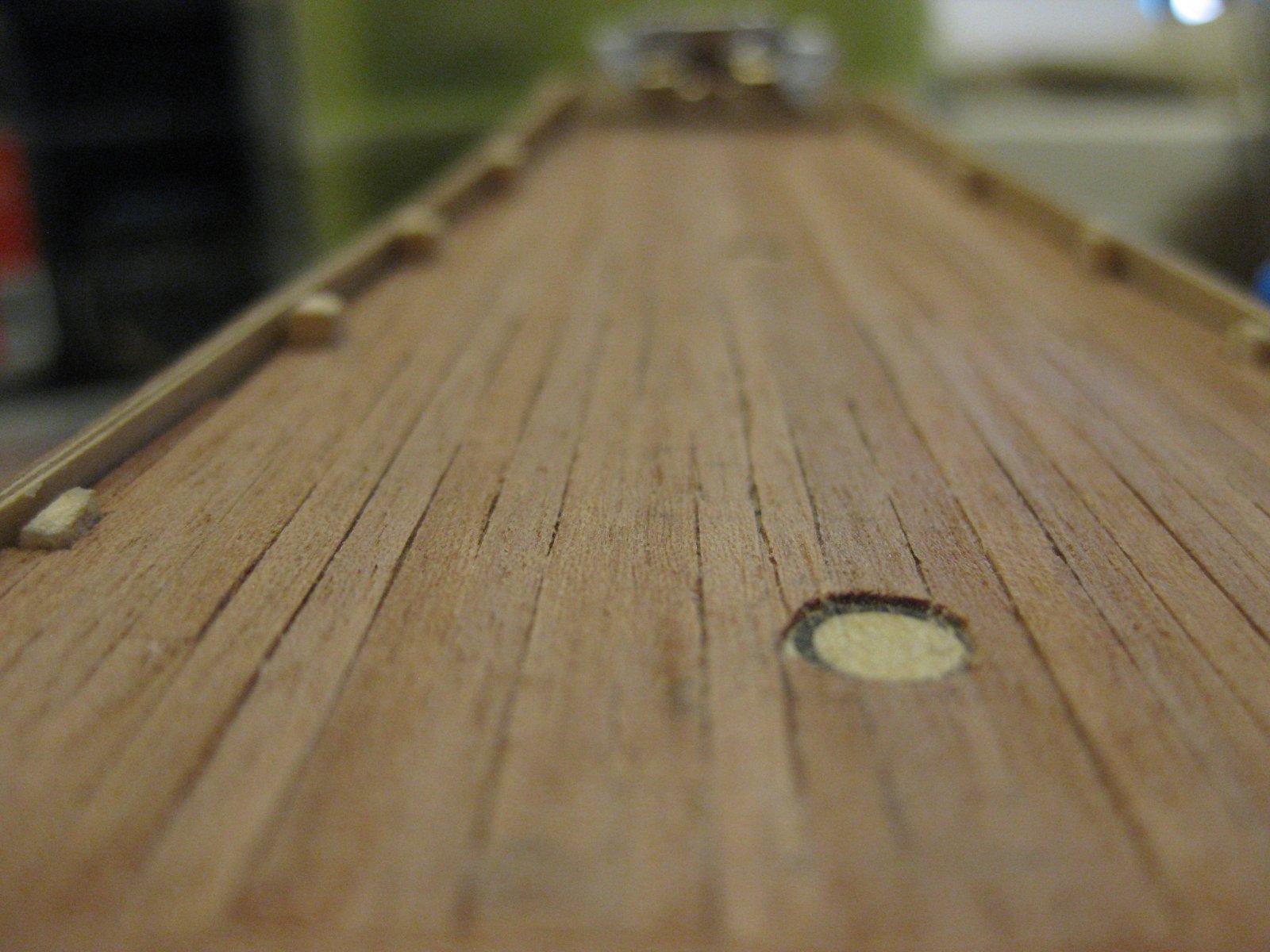

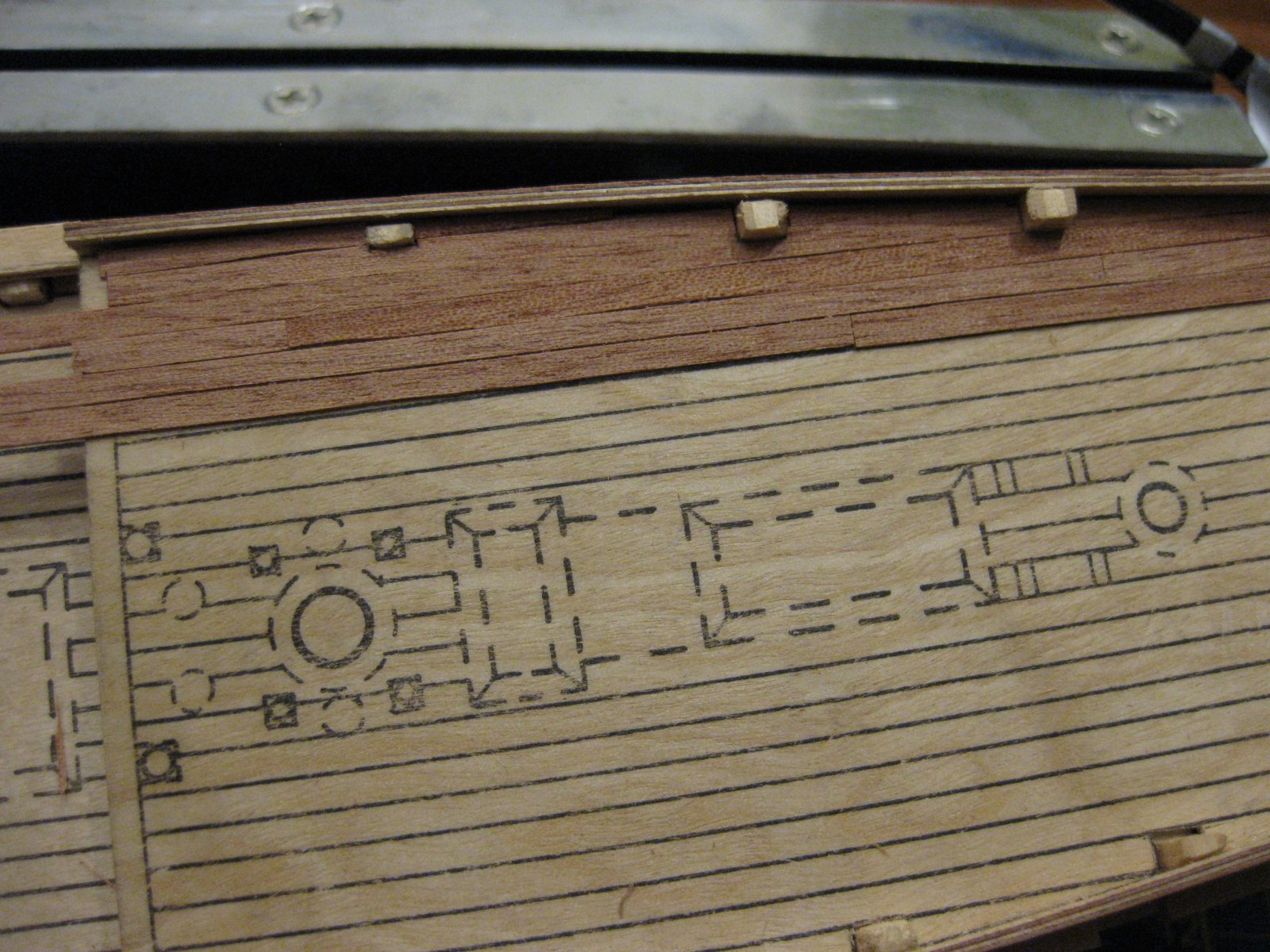

Het originele dek was ook niet naar wens, ook werkte het "plankensnijdertje" niet goed. Je moest heel goed oppassen. Een mooi stuk pexiglas en het deed wat hij moest doen. Daar had ik eerder op moeten komen.

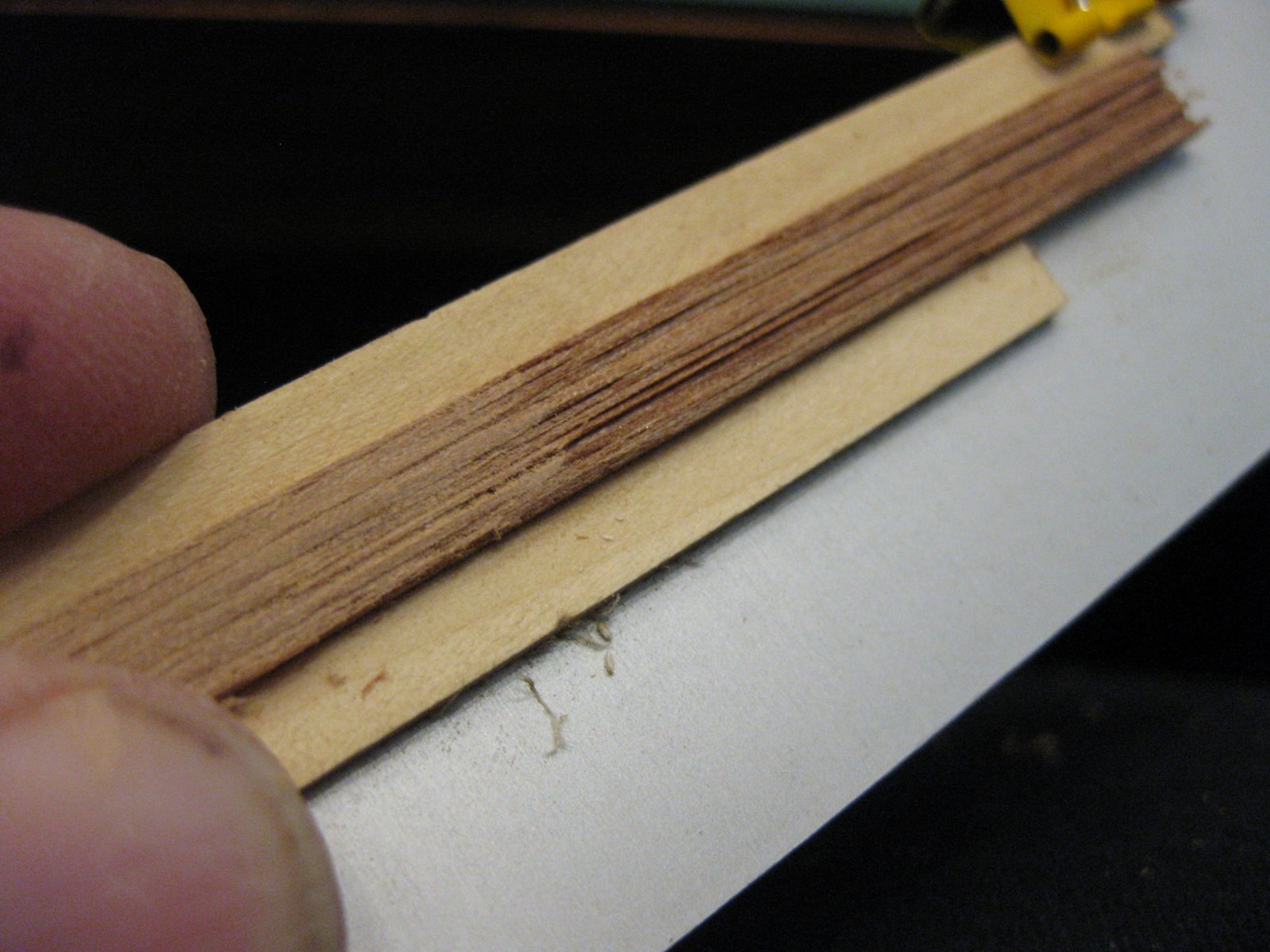

De plankjes bij elkaar gepakt en tezamen de zijkanten gevlakt/geschuurd.

Stephan Kertész · 21 jul 2019

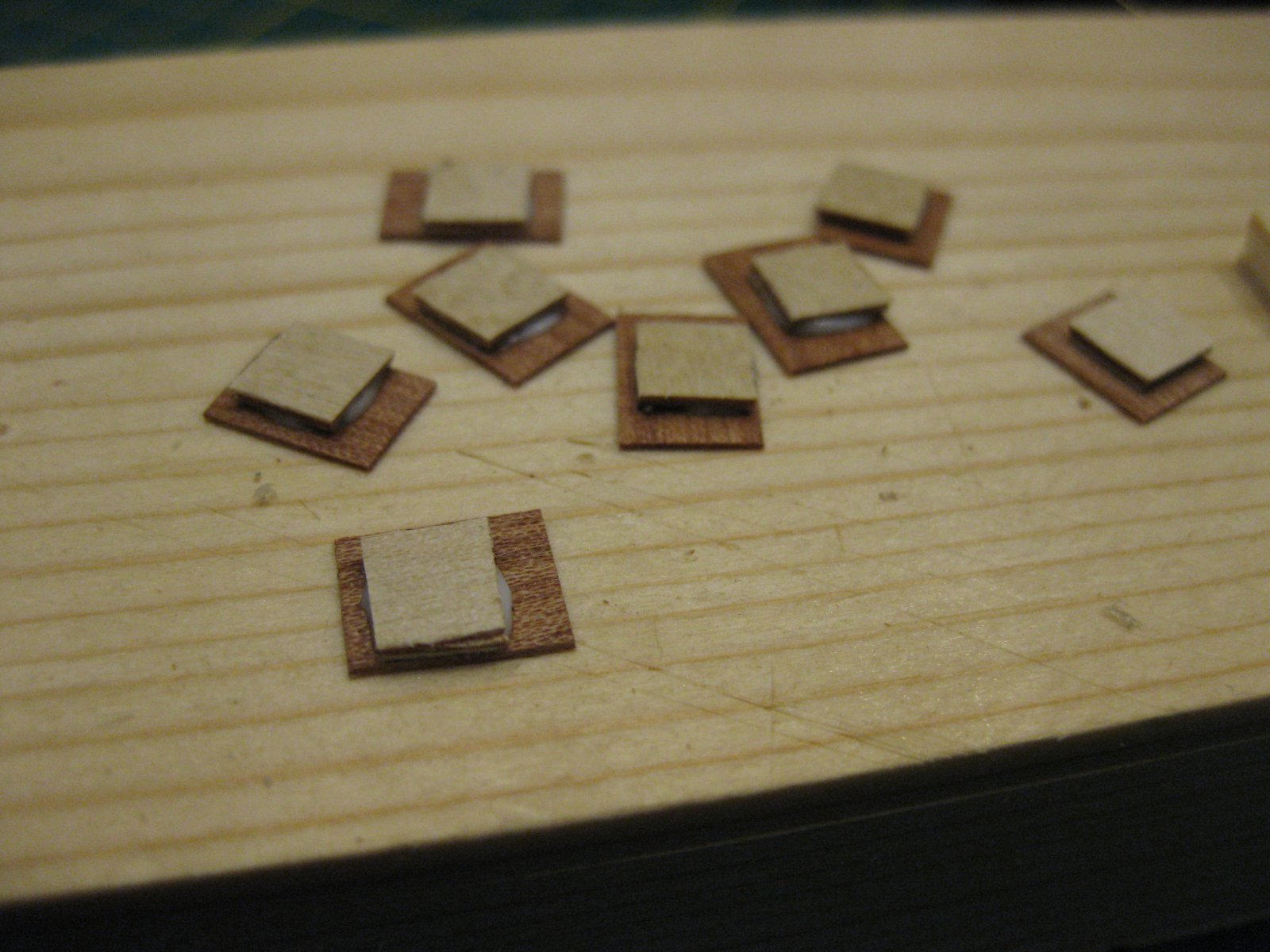

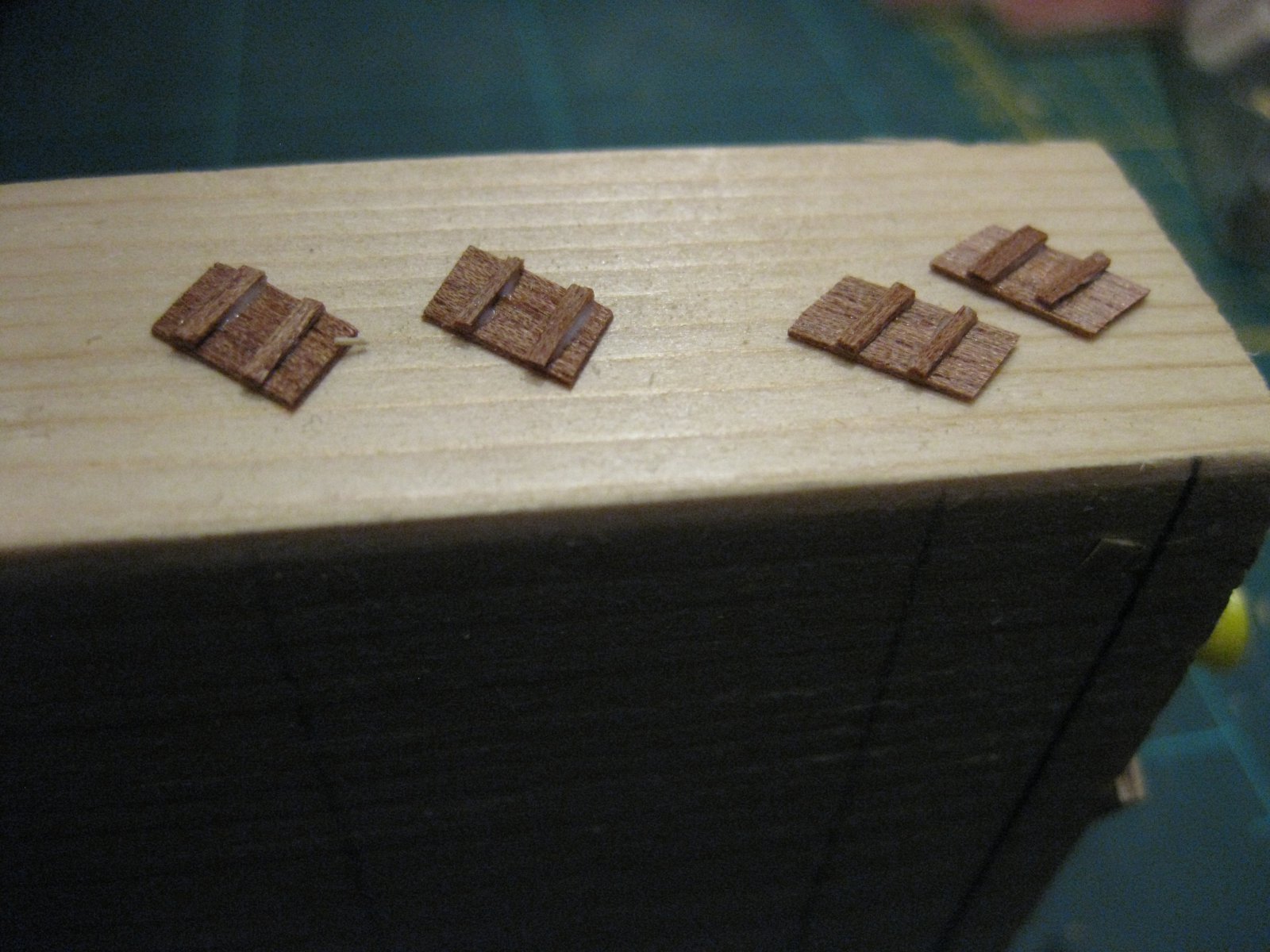

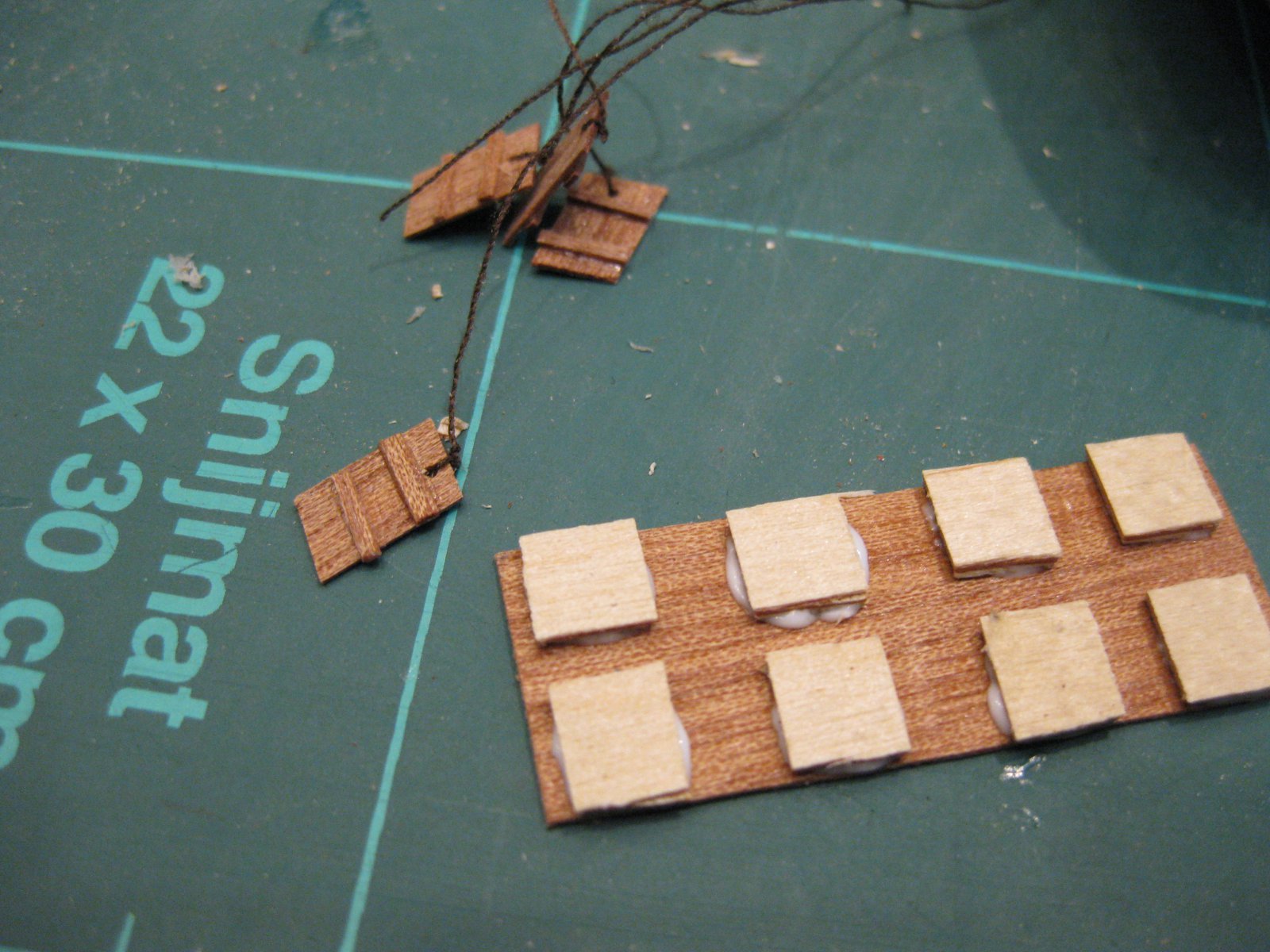

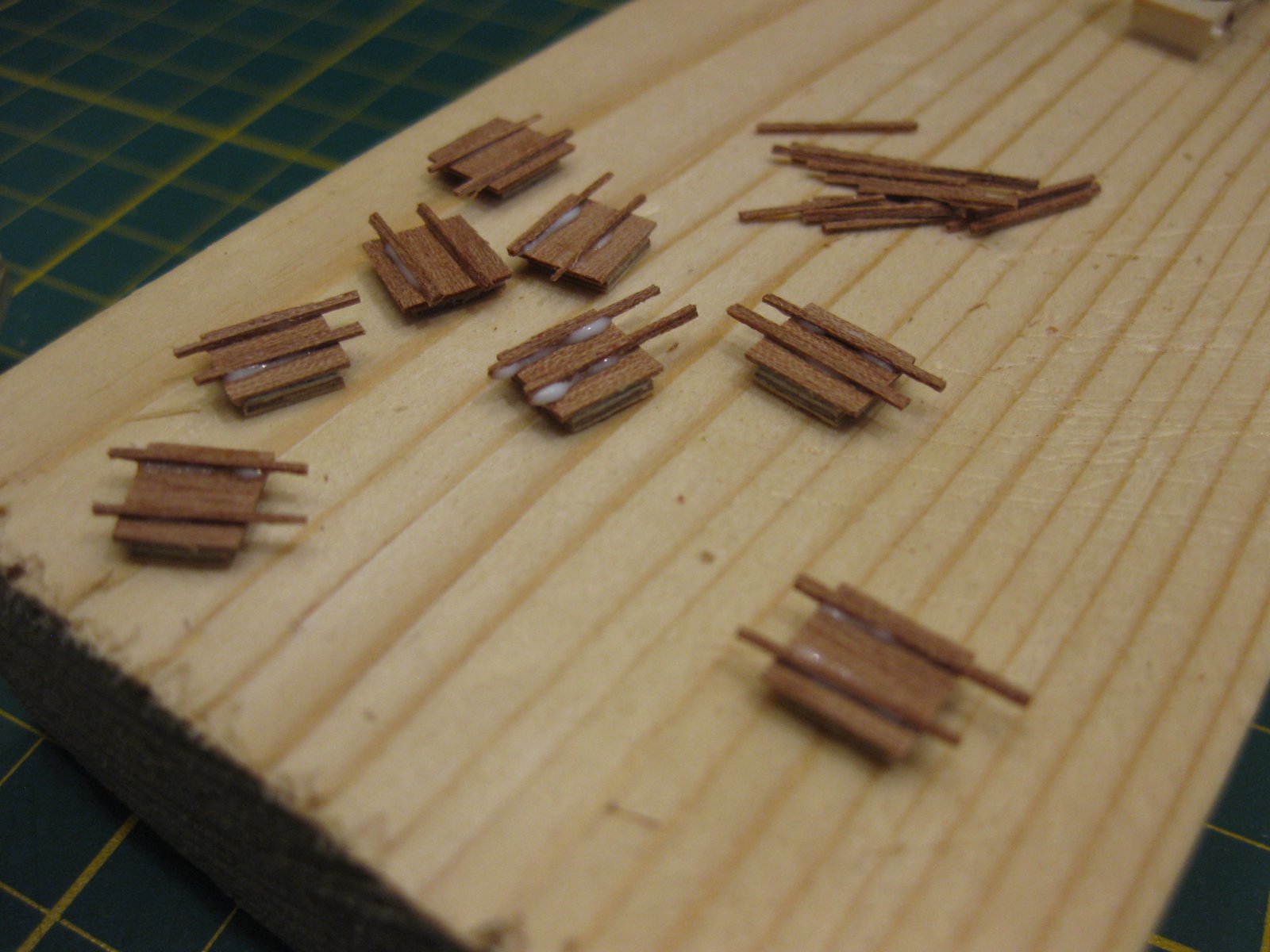

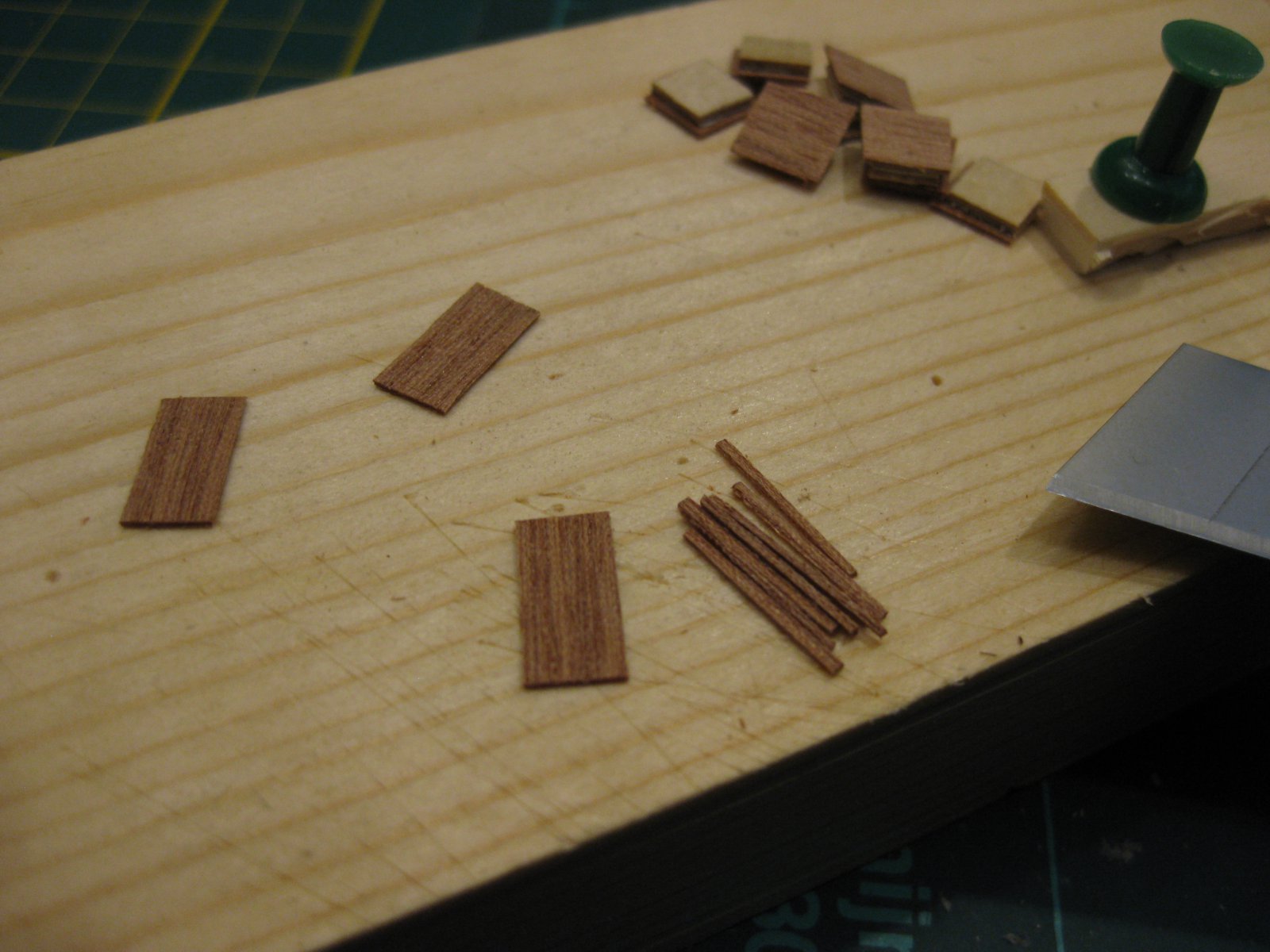

De luiken. Ik heb trouwens geen figuurzaag, ik snijd alles met een mesje uit. Morgen toch maar een figuurzaag op de kop tikken.
Het volgend bootje moet een groter formaat dat weet ik wel. Wat een gepriegel.

Stephan Kertész · 21 jul 2019

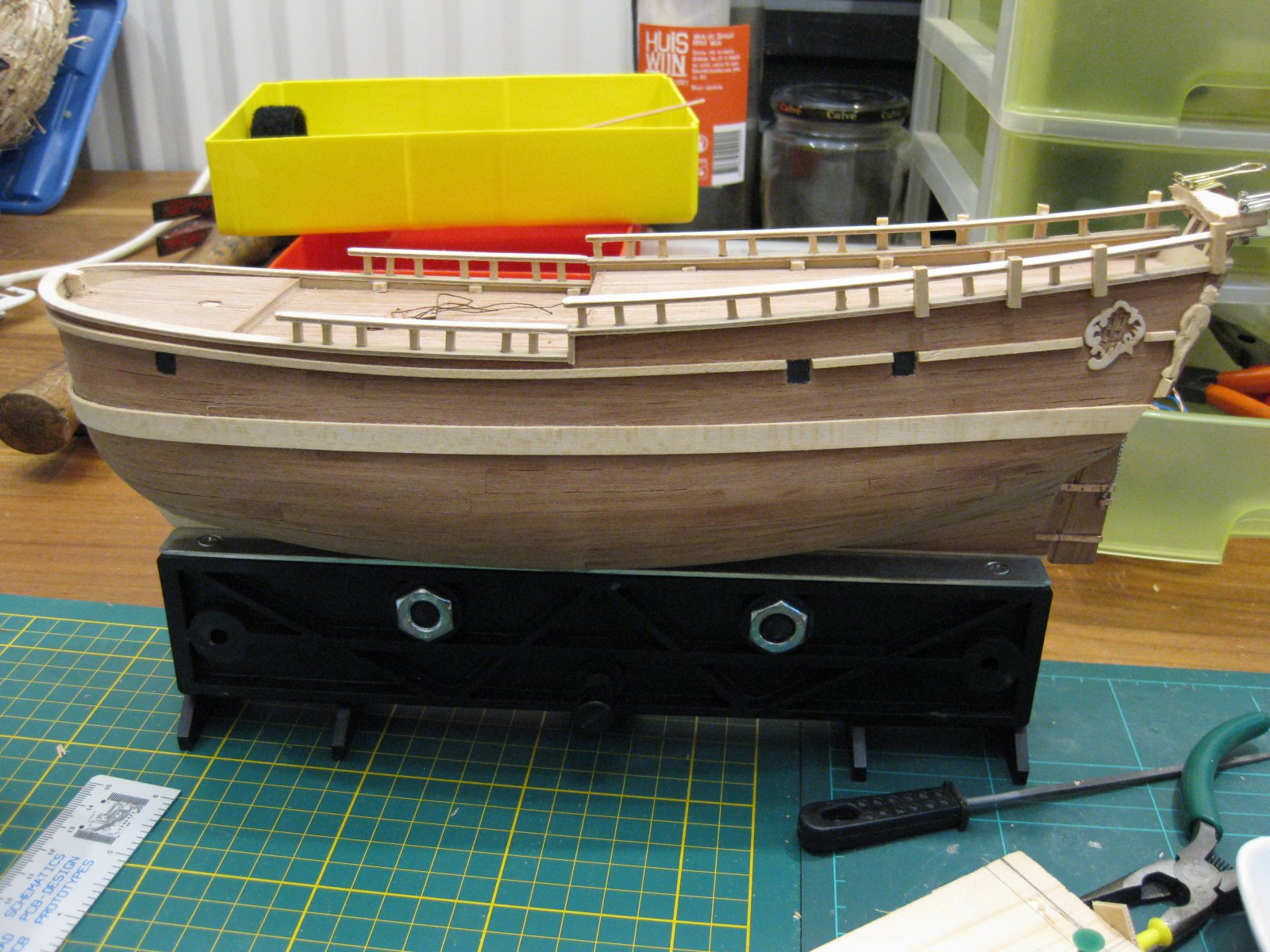

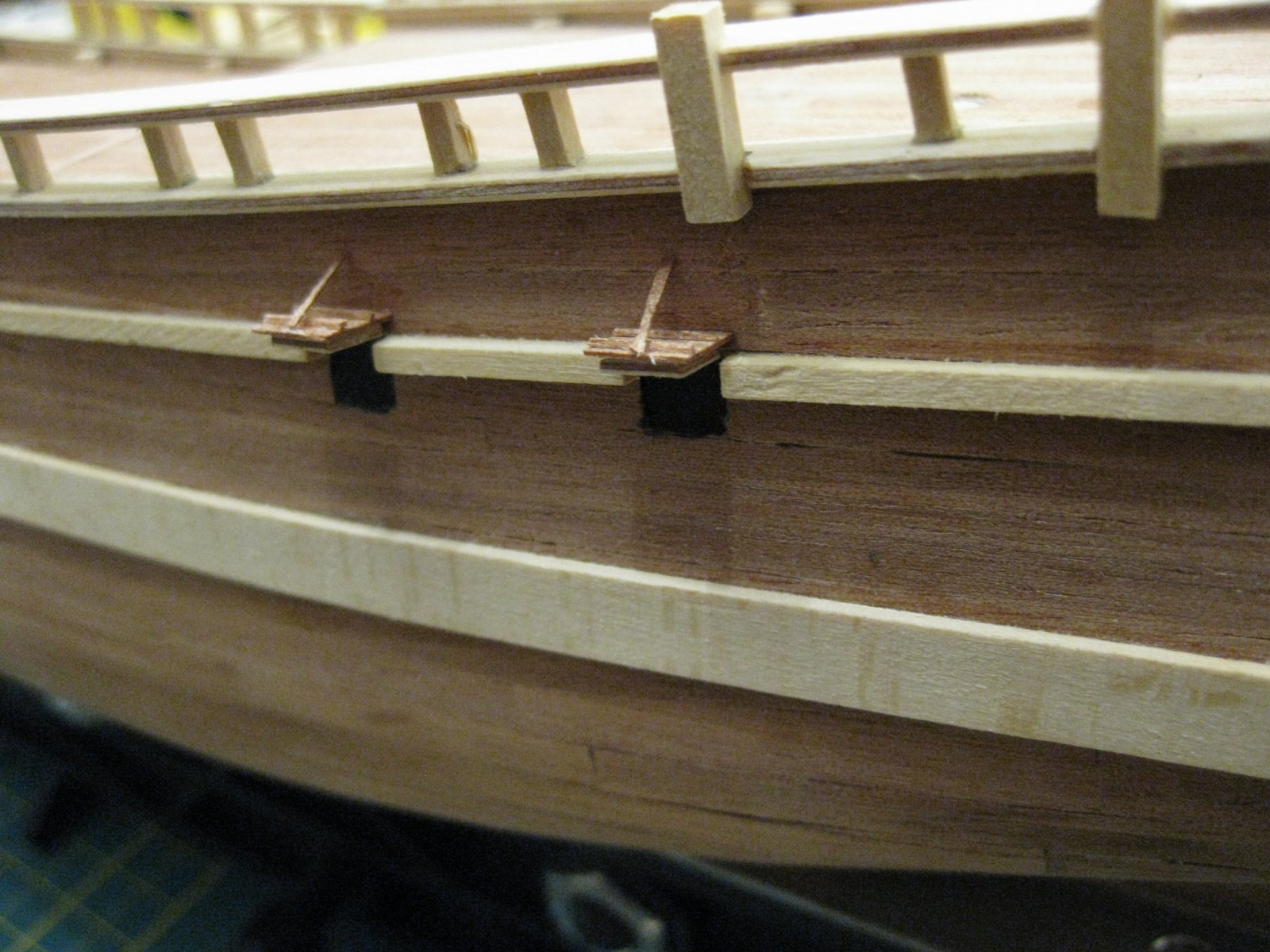

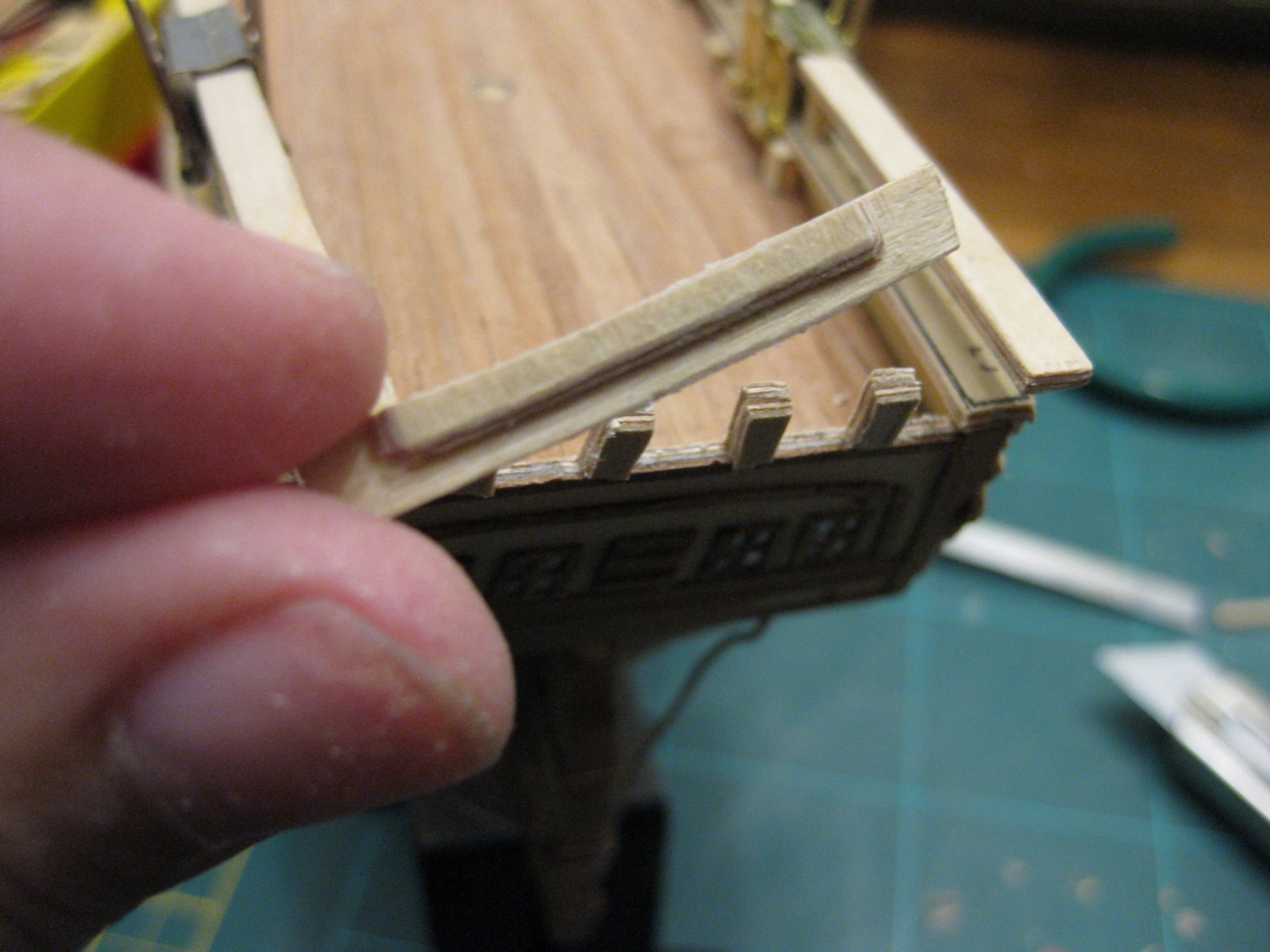

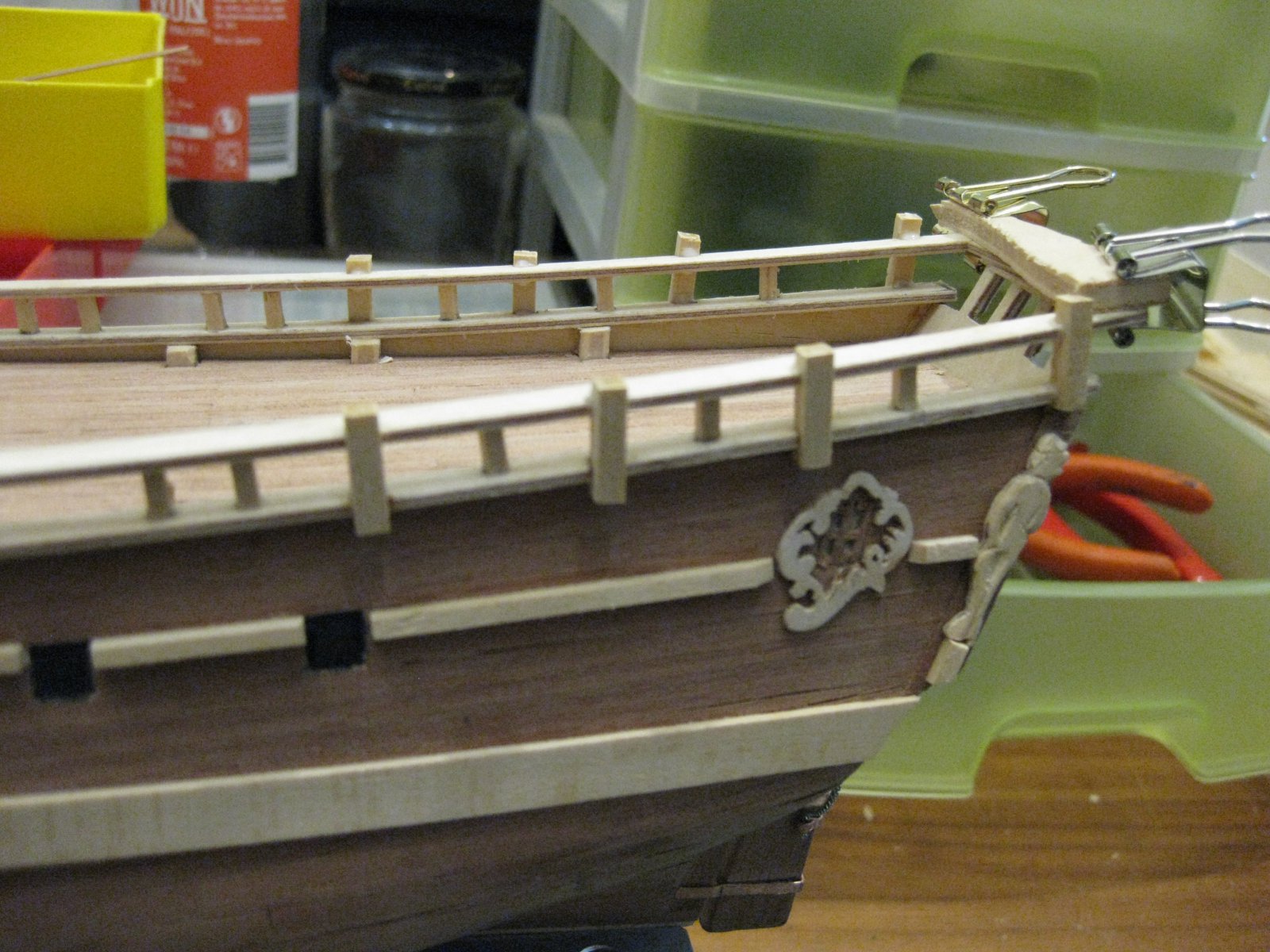

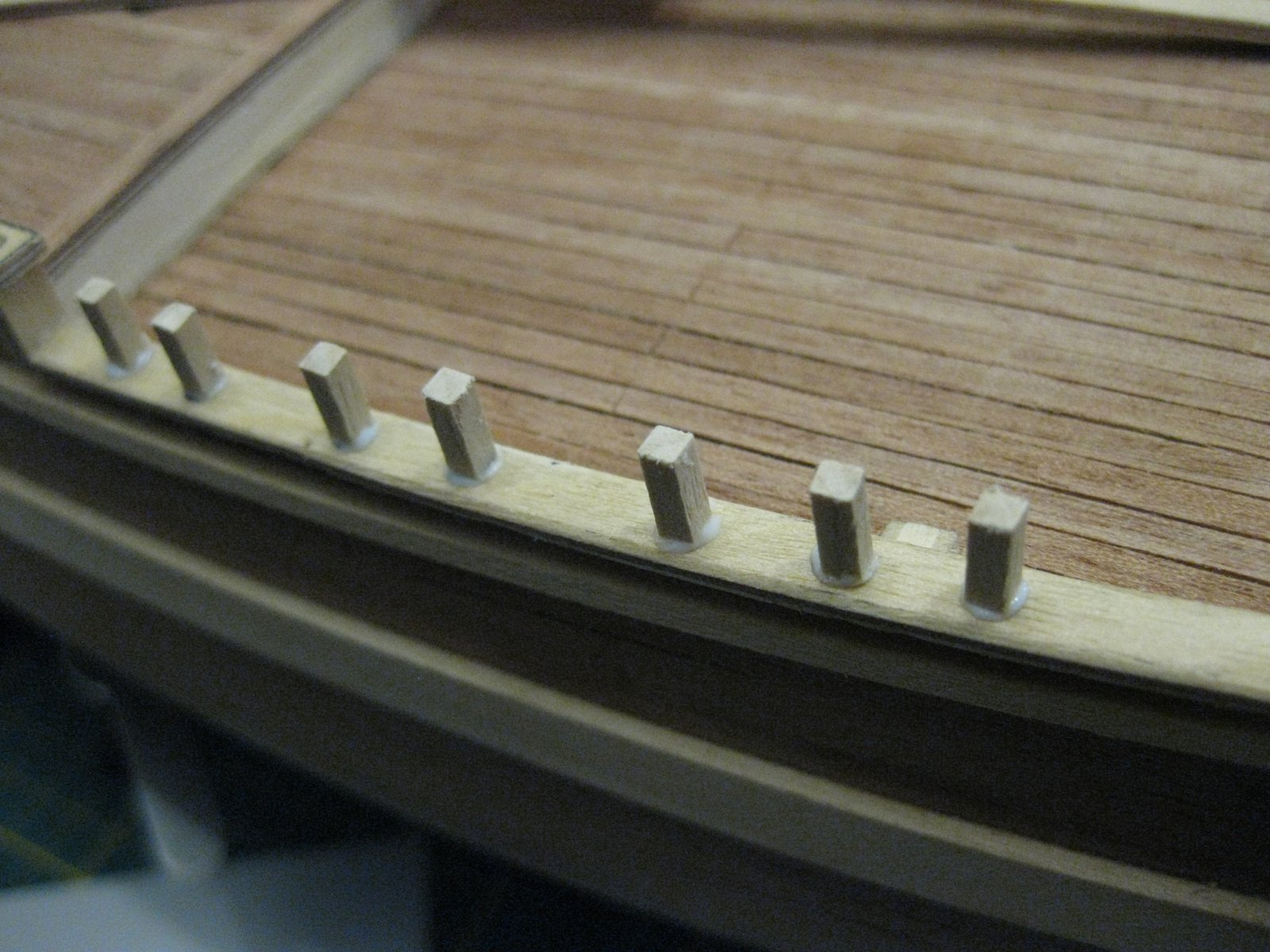

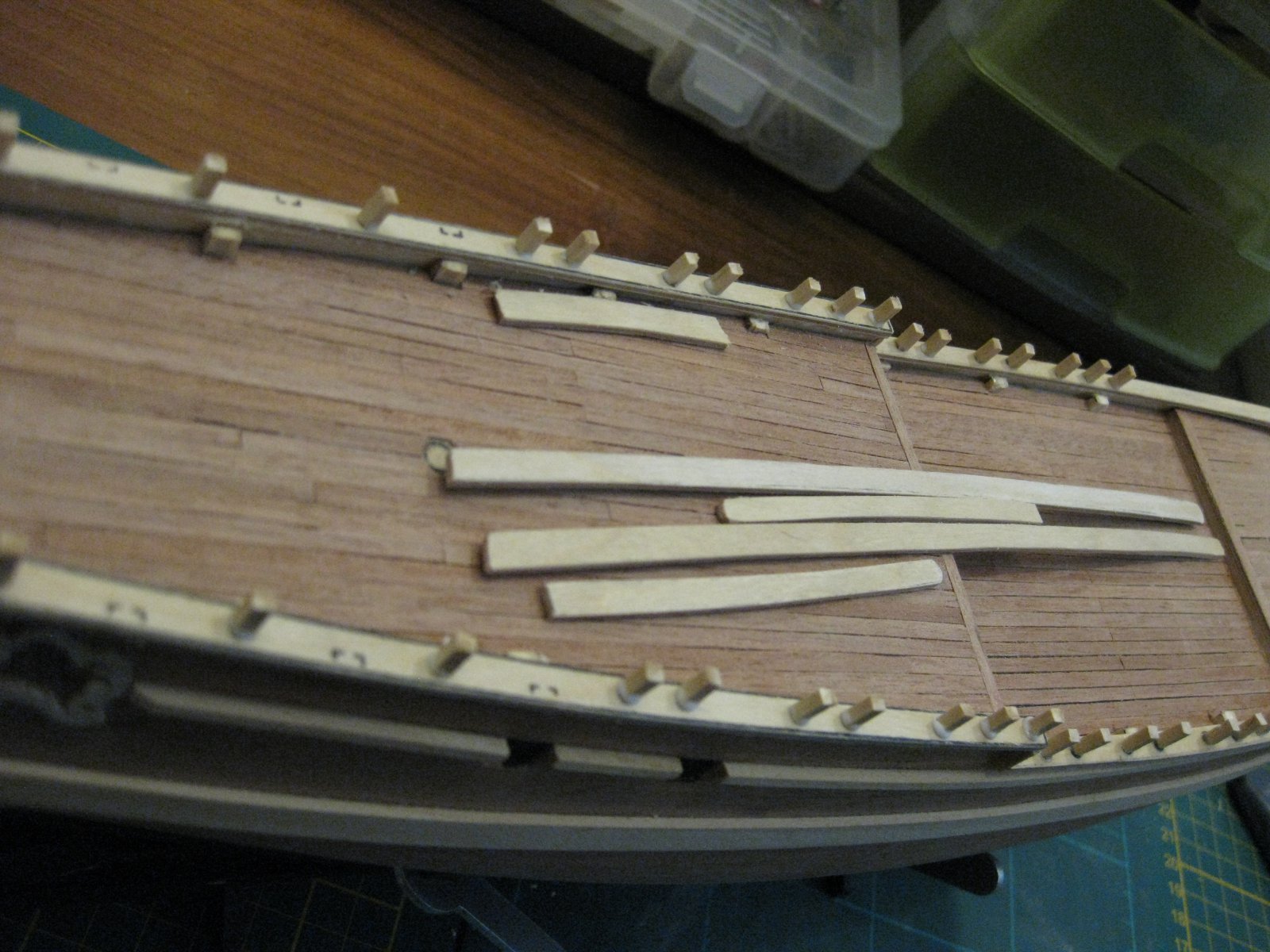

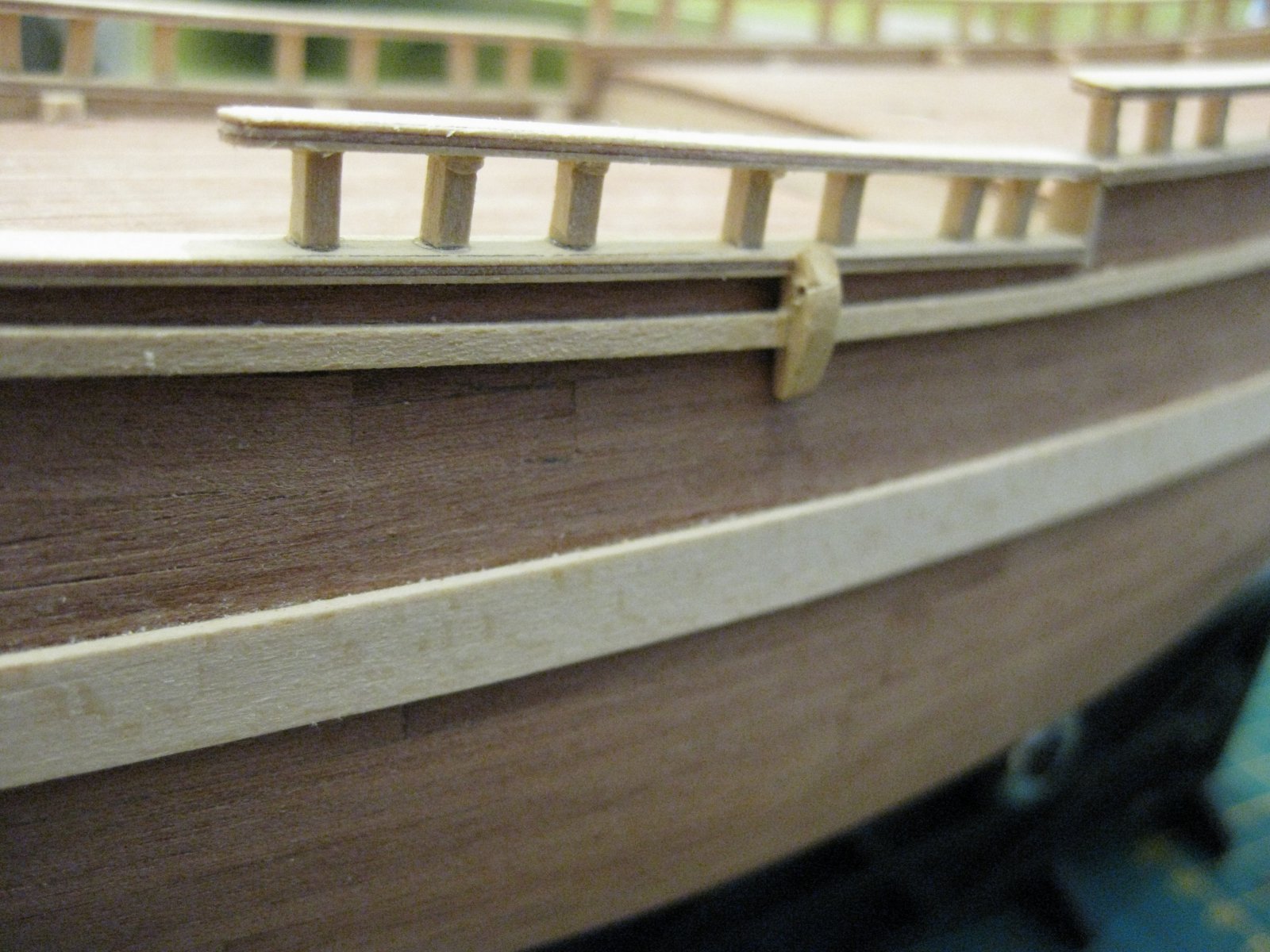

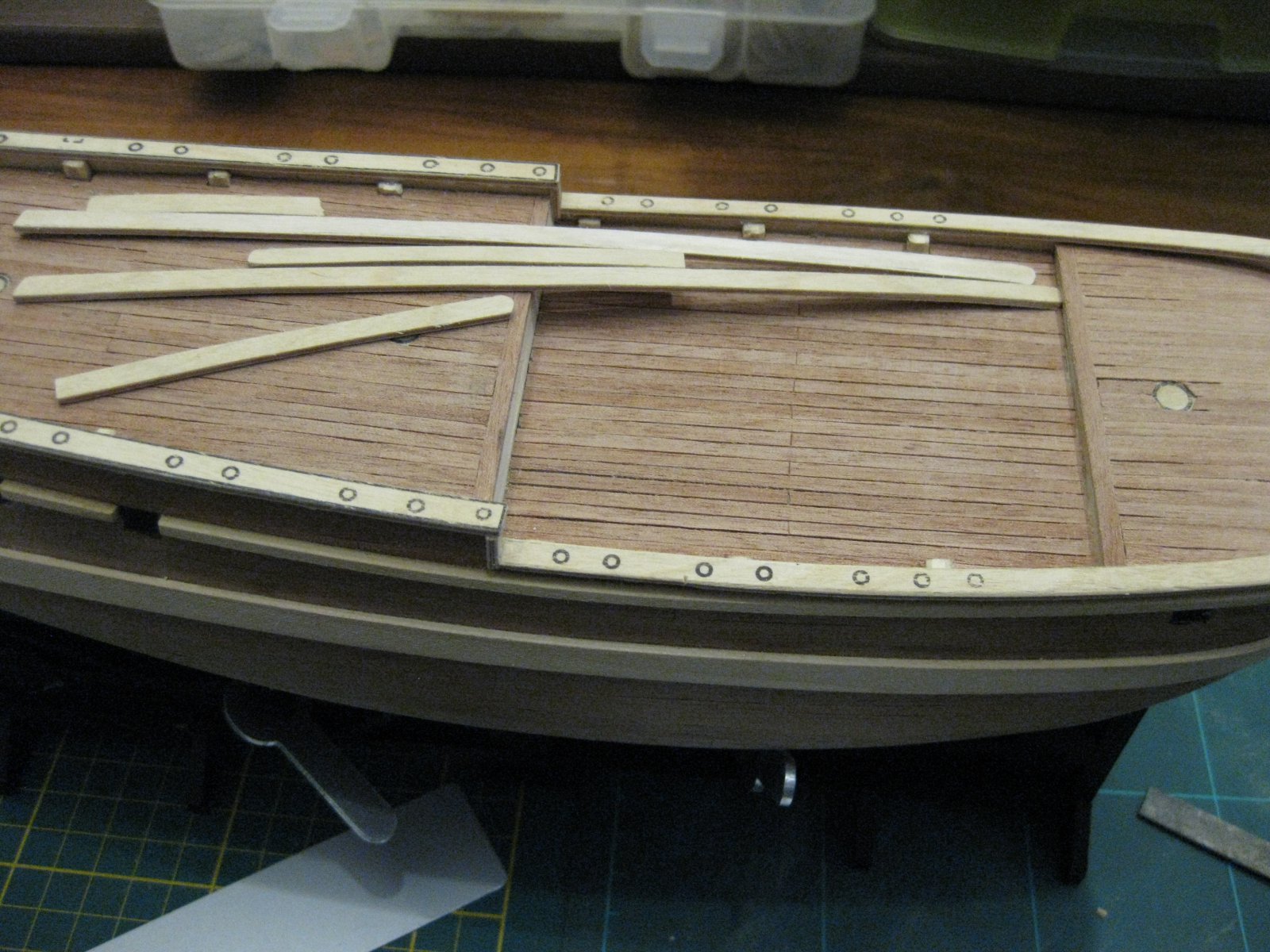

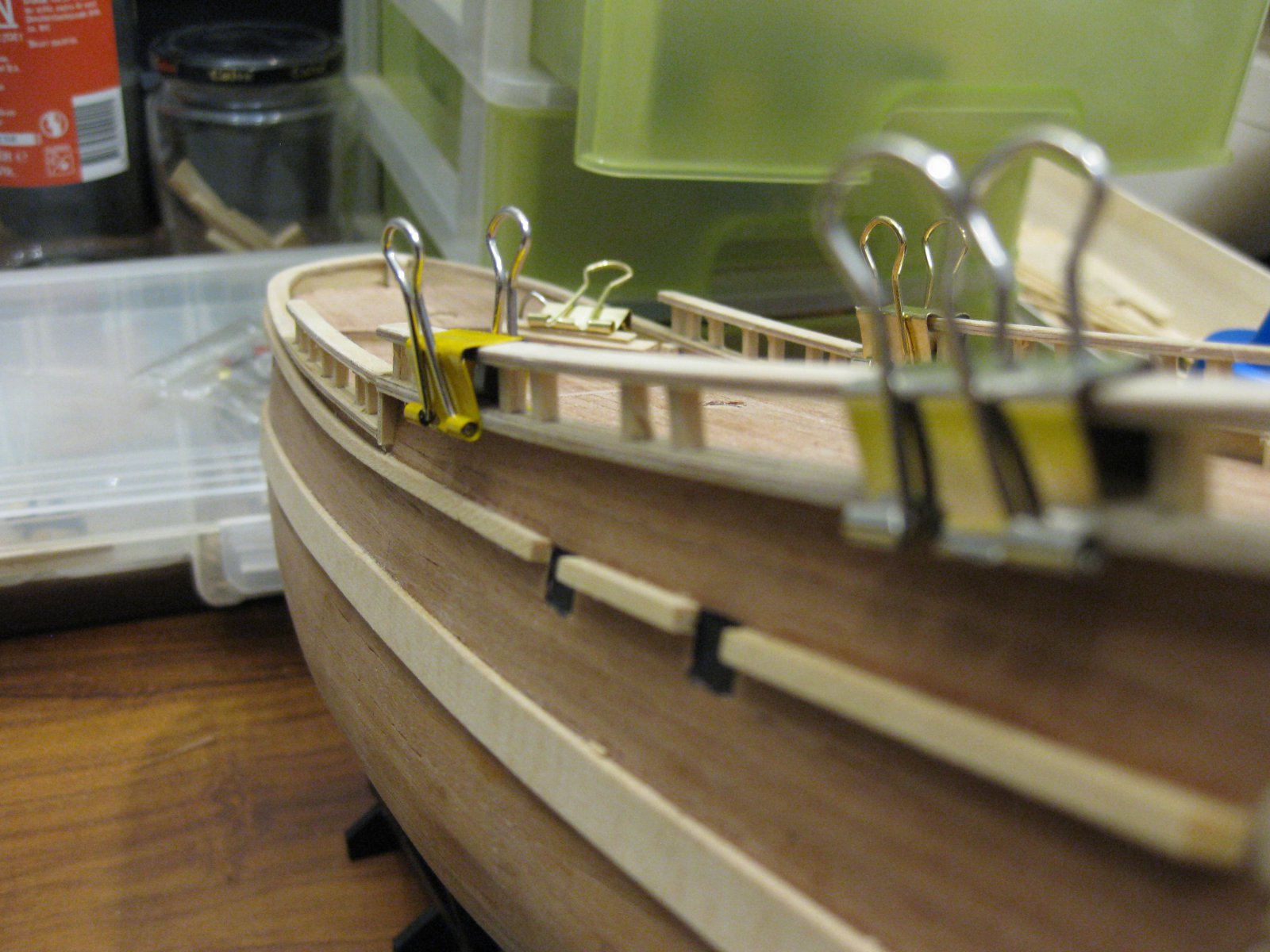

De reling: Ook een hels karwij, maar ik ben blij met het resultaat.

Stephan Kertész · 21 jul 2019

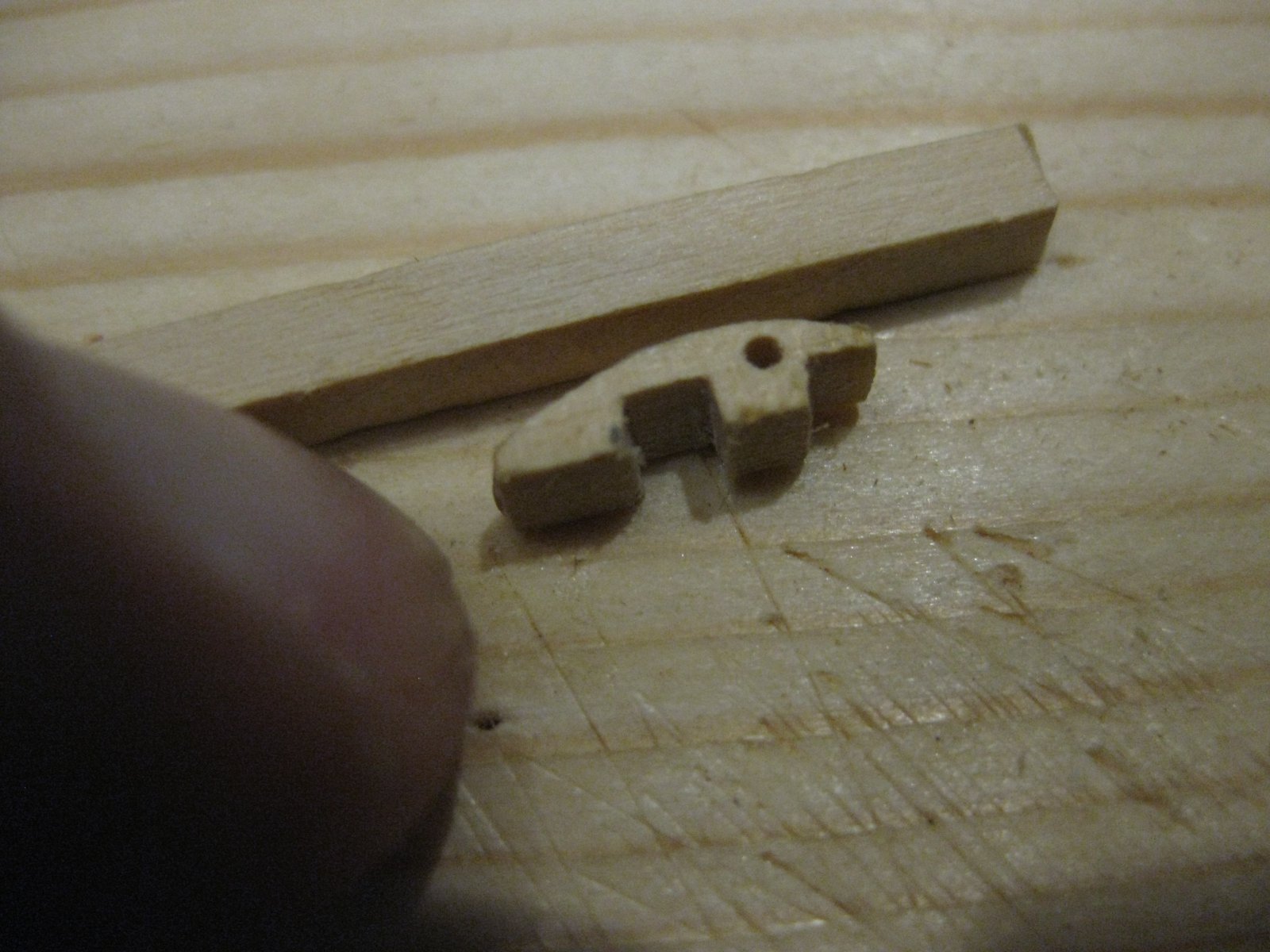

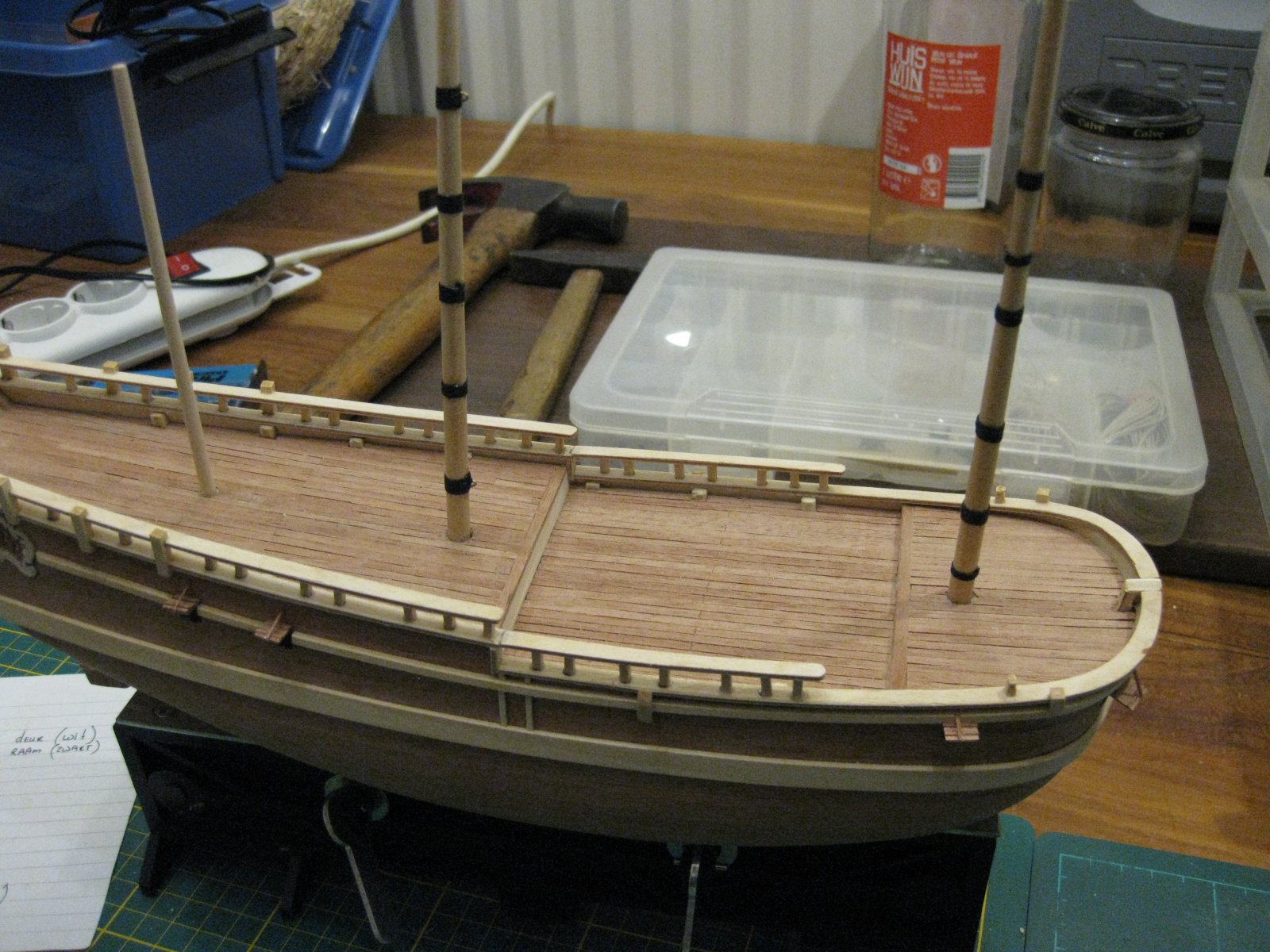

Toen de masten op maat gezaagd alsook de reling verder afgewerkt zodat de dek kanonnen vast gezet kunnen worden.

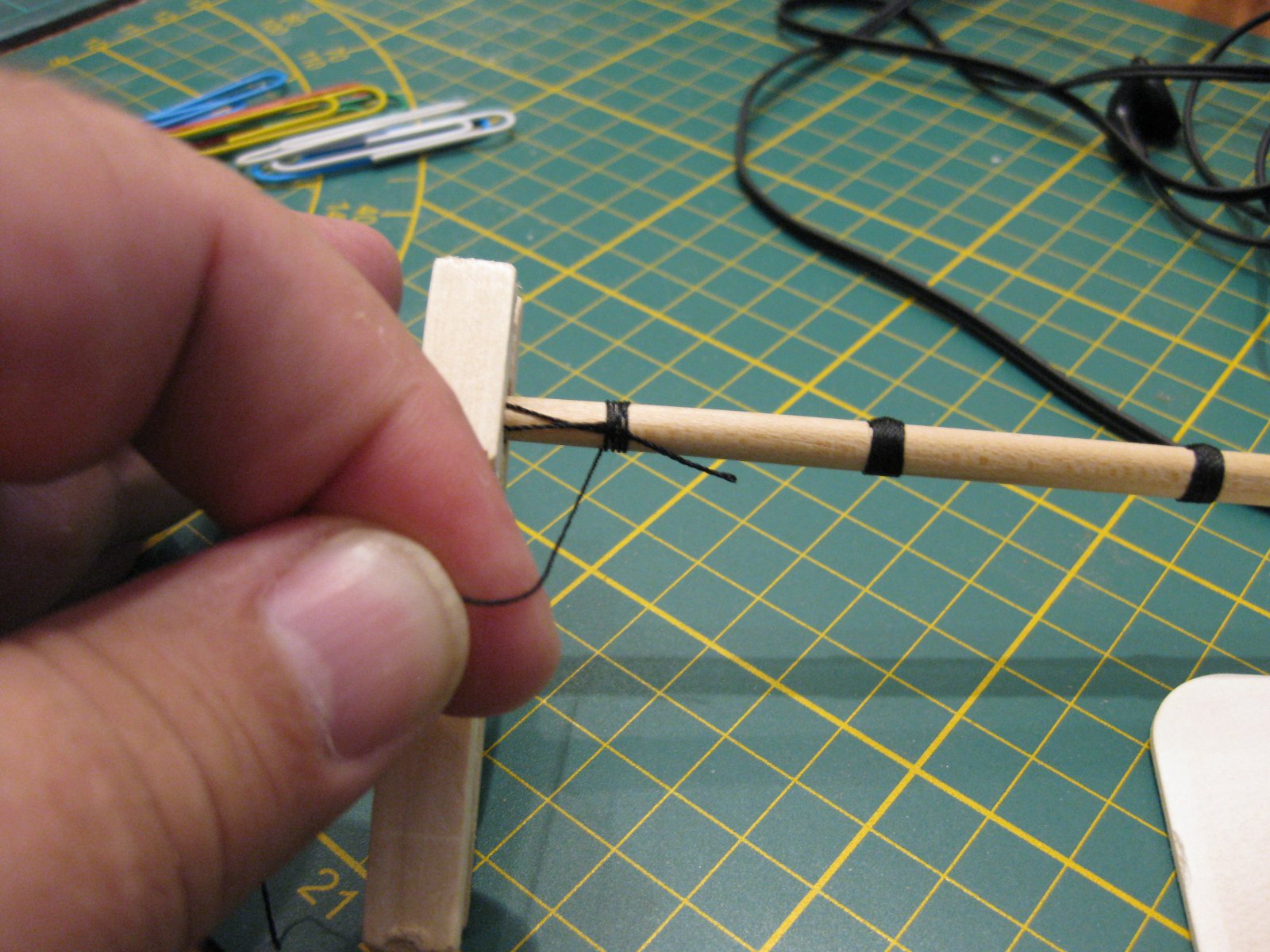

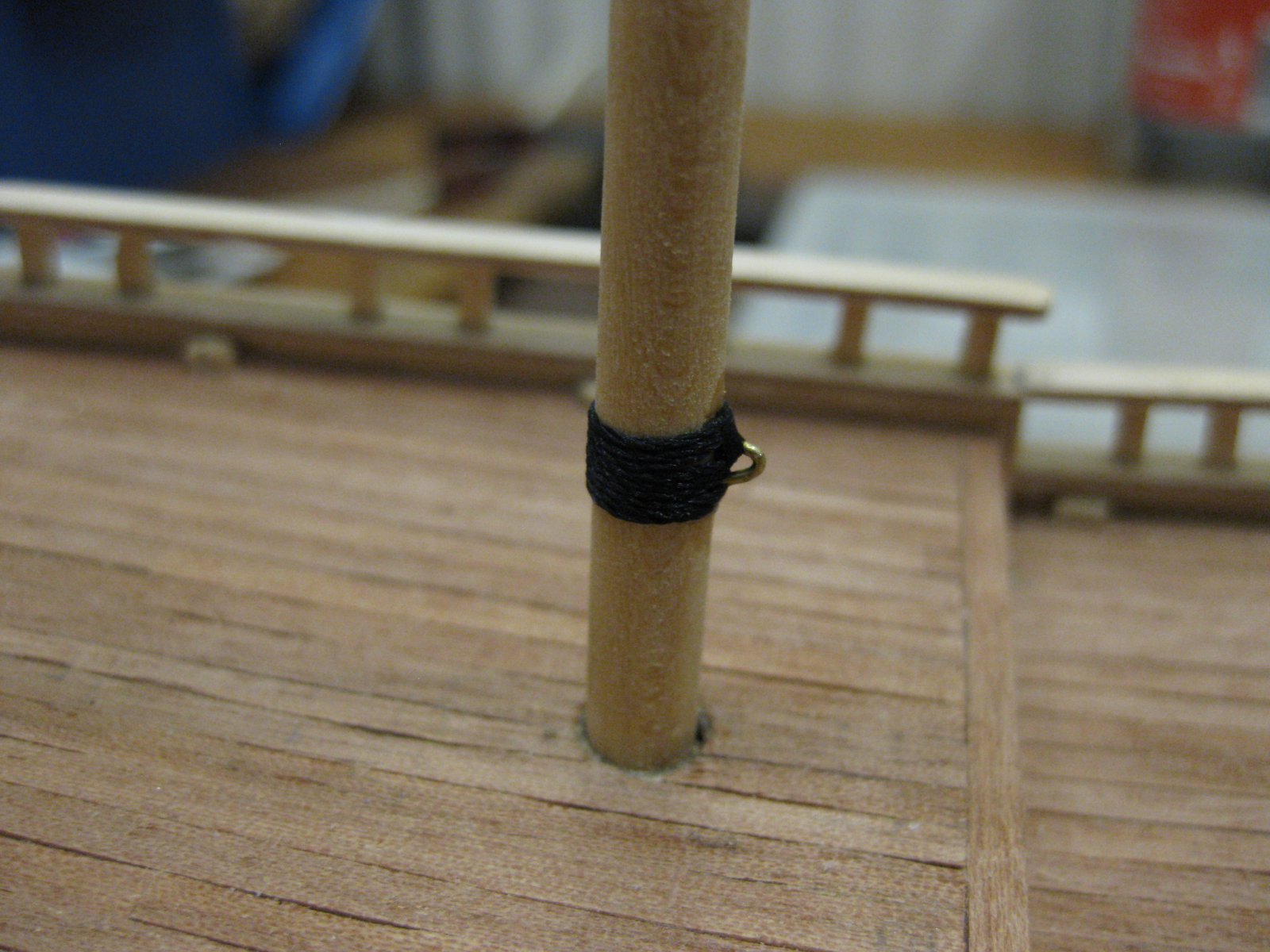

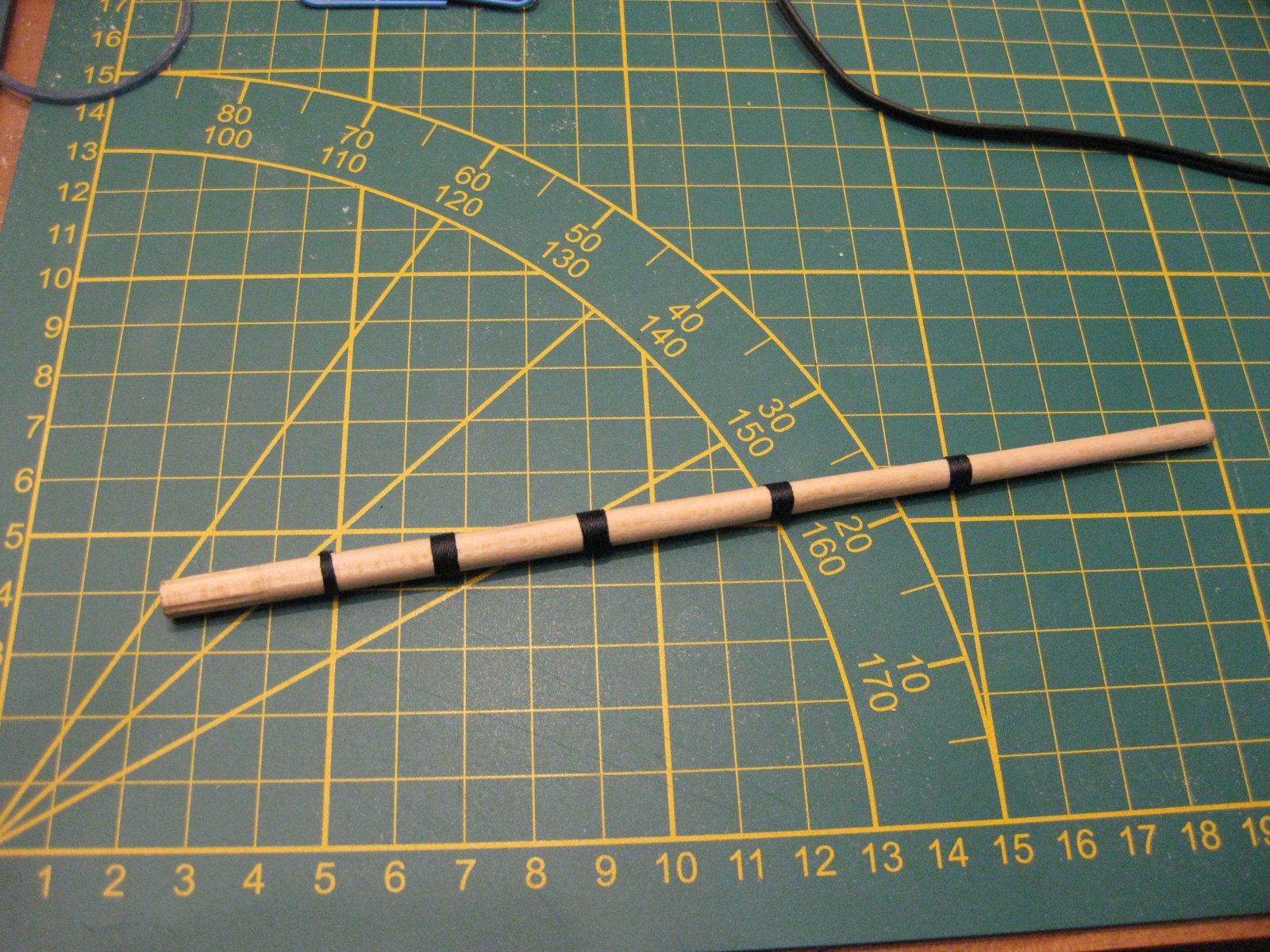

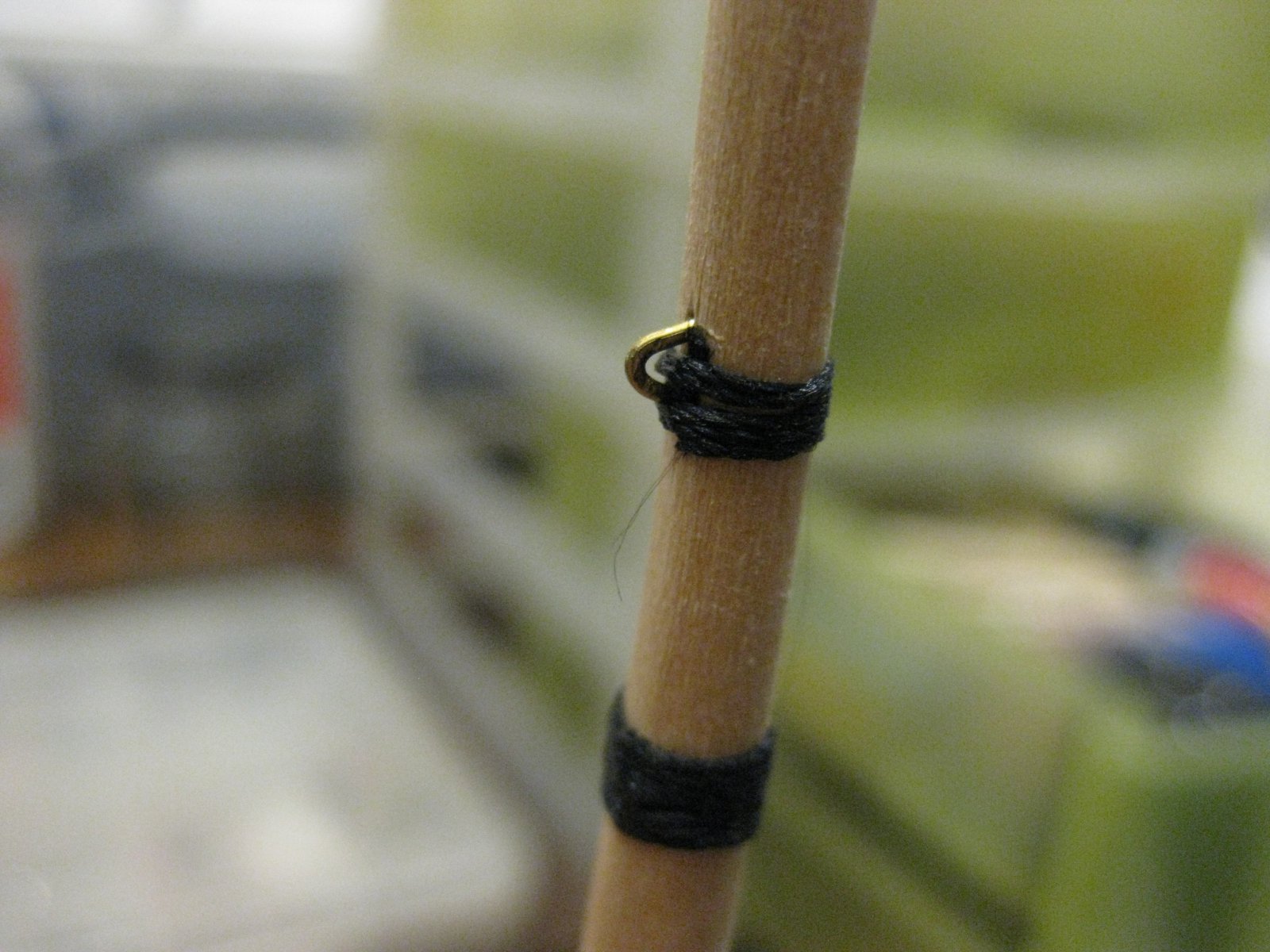

De originele bouwtekening heeft geen masts wooldings, dus even googlen hoe en wat. Het resultaat.

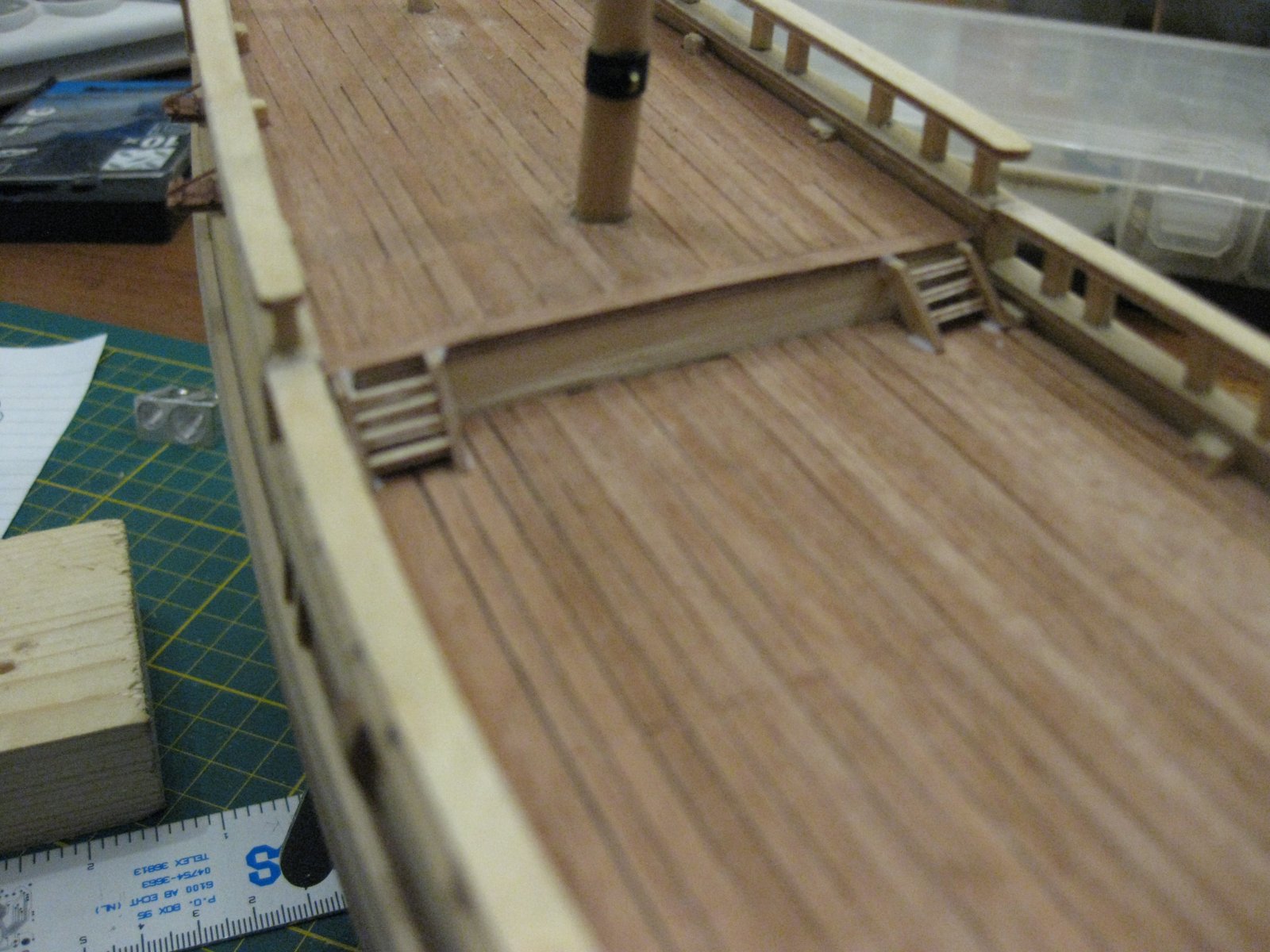

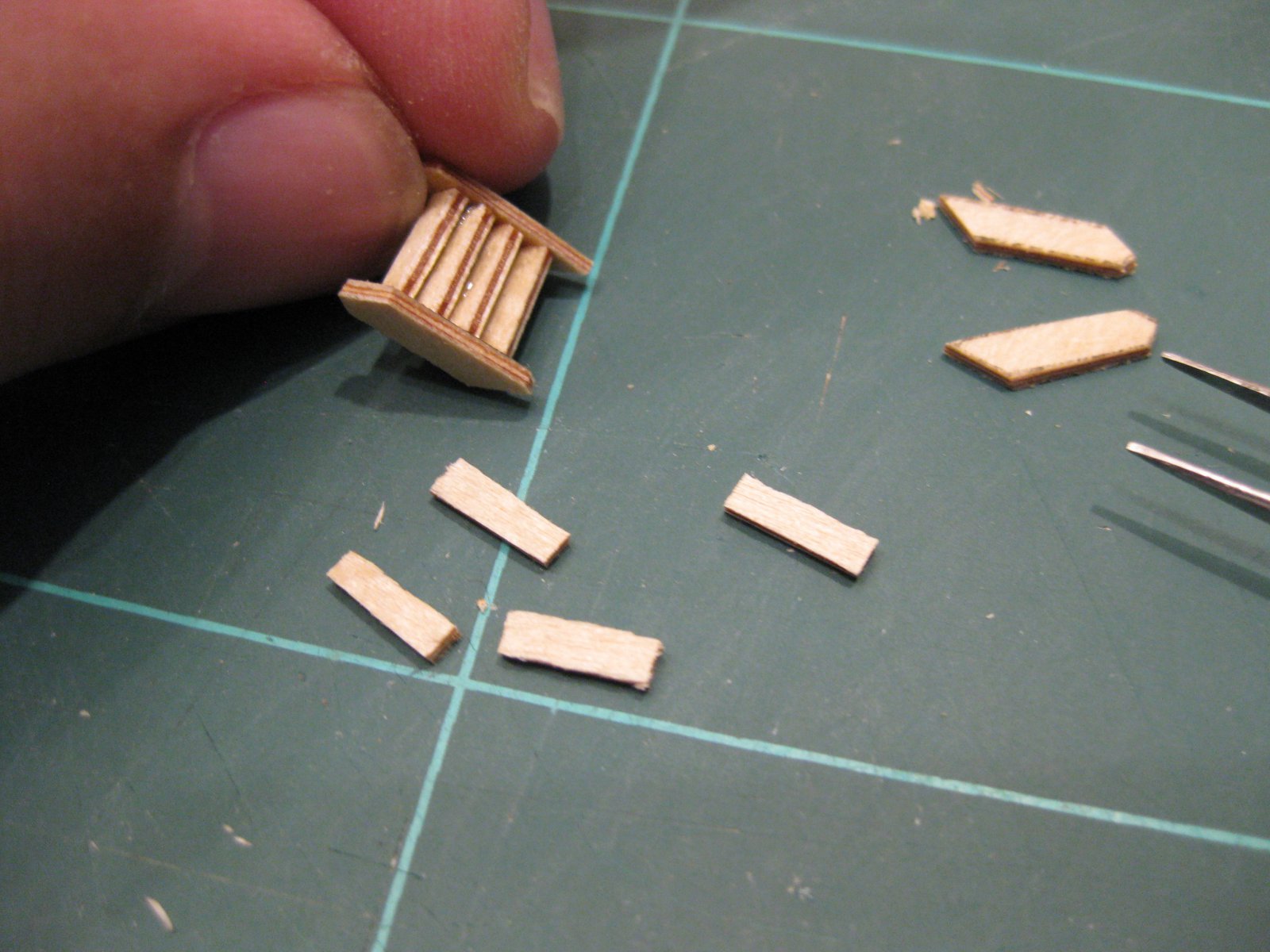

Het trapje ook maar in elkaar gepriegelT. Met secondelijm, ik bespaar jullie de foto's van de aan elkaar geplakte vingers.

De masten zitten nog niet vast. Dit doe ik later. Eerst de rest op het dek monteren.

Stephan Kertész · 21 jul 2019

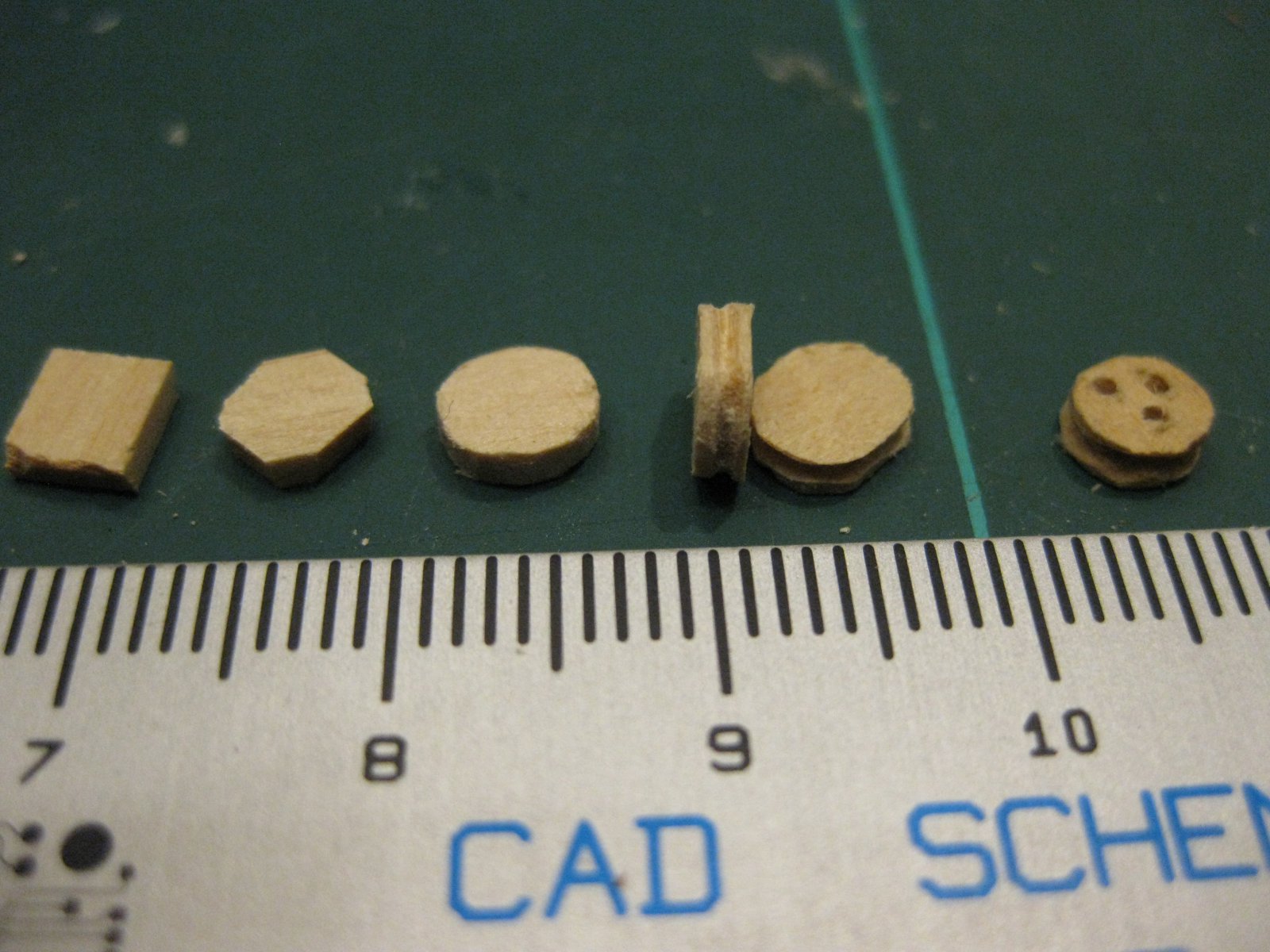

Tussen door als iets moet drogen maak ik kattenogen, die zitten er origineel niet bij, de touwen worden zo geknoopt. Ik gebruik hiervoor de kern van telefoonkabel om ze straks vast te zetten. De kattenogen zijn tussen de 3 à 4 mm.

Dit was het wat ik tot dusver gedaan heb. De rest volgt ter zijner tijd.

Jaques · 21 jul 2019

Stephan Kertész zei:
De luiken. Ik heb trouwens geen figuurzaag, ik snijd alles met een mesje uit. Morgen toch maar een figuurzaag op de kop tikken

Dat ziet er mooi uit Stephan, wat ook handig is een dremel of gelijkwaardig apparaat, daar zitten ook slijpschijfjes bij waar je ook mee kan zagen. Rookt wel wat maar het is goed om te doen, spreek uit eigen ervaring.
Succes verder, Koos

TIMBERWOLF · 21 jul 2019

mooi gemaakt

CXello · 21 jul 2019

Welkom Stephan,
Dat ziet er mooi uit! Zelf zou ik gaan voor een juwelier zaagje bij HBM zijn die er al voor een paar euro en een snellopertje zou ik eerst bij de action kijken of zo.
Maar is inderdaad wel een gepriegel zo op dit formaat, ziet er heel goed uit.

Chris

SjorsZ · 22 jul 2019

Heel mooi [emoji106]

Stephan Kertész · 22 jul 2019

CXello zei:
Welkom Stephan,
Dat ziet er mooi uit! Zelf zou ik gaan voor een juwelier zaagje bij HBM zijn die er al voor een paar euro en een snellopertje zou ik eerst bij de action kijken of zo.
Maar is inderdaad wel een gepriegel zo op dit formaat, ziet er heel goed uit.

Chris

Die HBM is een goede tip, en goedkoper als action. Maar die verzendkosten weer. Ik ga even voor de action. Maar voor mijn volgende project ga ik voor een juwelierszaag. Die ziet er een stuk handzamer en steviger uit.

Hoosterw · 22 jul 2019

Netjes gemaakt hoor!!! Hats off :rofl:

Constant Willems · 22 jul 2019

Leuk en goed gemaakt al die kleine onderdelen, daar houd ik van! Zelf werk ik uitsluitend met een handfiguurzaag met goede kwaliteit zaagjes uit een ijzerwinkel. Ik zou niet zo gauw bij een Action binnen stappen voor dit doel. Ook onmisbaar is een zogenaamde Japanse zaag. Een groot ding waar je ongelooflijk fijn mee kunt zagen. Zaagsneden van minder dan een millimeter.
Constant

Stephan Kertész · 22 jul 2019

Vandaag bij de action geweest. De figuurzaag heb ik maar laten liggen. Wat een prul. Ik bestel wel bij HBM daar hadden ze er eentje voor 2,99 en 1 voor 9,99. Wat het verschil is afgezien de prijs weet ik niet. Misschien dat 1 van jullie dit weet. Ze hadden ook een spijkerdrukker. Reserve zaagjes hele partij voor 5 euro. Dus met verzendkosten erbij valt het wel mee. Die Japanse zaag is vrij prijzig in Nederland, maar die heb ik bij Aliexpress ook gezien. Ik zal eens op zoek gaan.

Pingu57 · 22 jul 2019

Voor een eerste bootje en zonder handleiding laat je mooie dingen zien Stephan,
en natuurlijk welkom op het forum. :beer:

*Hans* · 22 jul 2019

Constant Willems zei:
Ook onmisbaar is een zogenaamde Japanse zaag. Een groot ding waar je ongelooflijk fijn mee kunt zagen. Zaagsneden van minder dan een millimeter.

Waarvan akte.
Ik heb er twee liggen, een grote van ca. 30 cm en een kleintje die ongeveer 15 cm groot is (zaagblad). Omdat een Japanse zaag gebaseerd is op een trekkende zaagbeweging in plaats van een duwende kan het blad een stuk dunner zijn.
Waarschijnlijk heb ik binnenkort een aantal kleine exemplaren liggen die dan op de website van Kolderstok komen. Degelijke kwaliteit (niet van Aliexpress). Prijs rond de € 25,-
Bij interesse hoor ik het wel.

Constant Willems · 22 jul 2019

Ik kan zo'n zaag bij iedereen aanbevelen. Nooit heb ik meer een andere zaag in handen gehad (behalve de figuurzaag). Inderdaad is het een trekzaag. Als je te hard duwt dan kan het blad in stukken springen zoals ik eens ondervond.
Constant

Stephan Kertész · 22 jul 2019

Voor de boekenverzamelaars kwam ik dit op een Italiaanse site tegen: Schijnbaar kan je boeken dus gewoon gratis online downloaden.

Boeken over modelbouw van houten schepen: http://www.woodenboats.lt/Laivu modeliavimas.html
boeken over diverse historische schepen: http://www.woodenboats.lt/Istoriniai laivai.html
volledige index: http://www.woodenboats.lt/Knygos.html

Ik kwam dit bij toeval tegen toen ik opzoek was naar masts wooldings op google. Doe er uw voordeel mee.

*Hans* zei:
Waarvan akte.
Bij interesse hoor ik het wel.

ik zal je site in de gaten houden. De standaard blokken lonken. Die wat ikzelf maak is natuurlijk top maar heb er minimaal 80 nodig en met mijn artrose handjes is dit een hels karwij. Ik heb er pas een stuk of 15 klaar.
DOZUKI H-240 heeft mijn voorkeur als japanse zaag. Heb een beetje gegoogled over deze zagen en hun toepassing. Of raden jullie een andere aan.

Stephan Kertész · 23 jul 2019

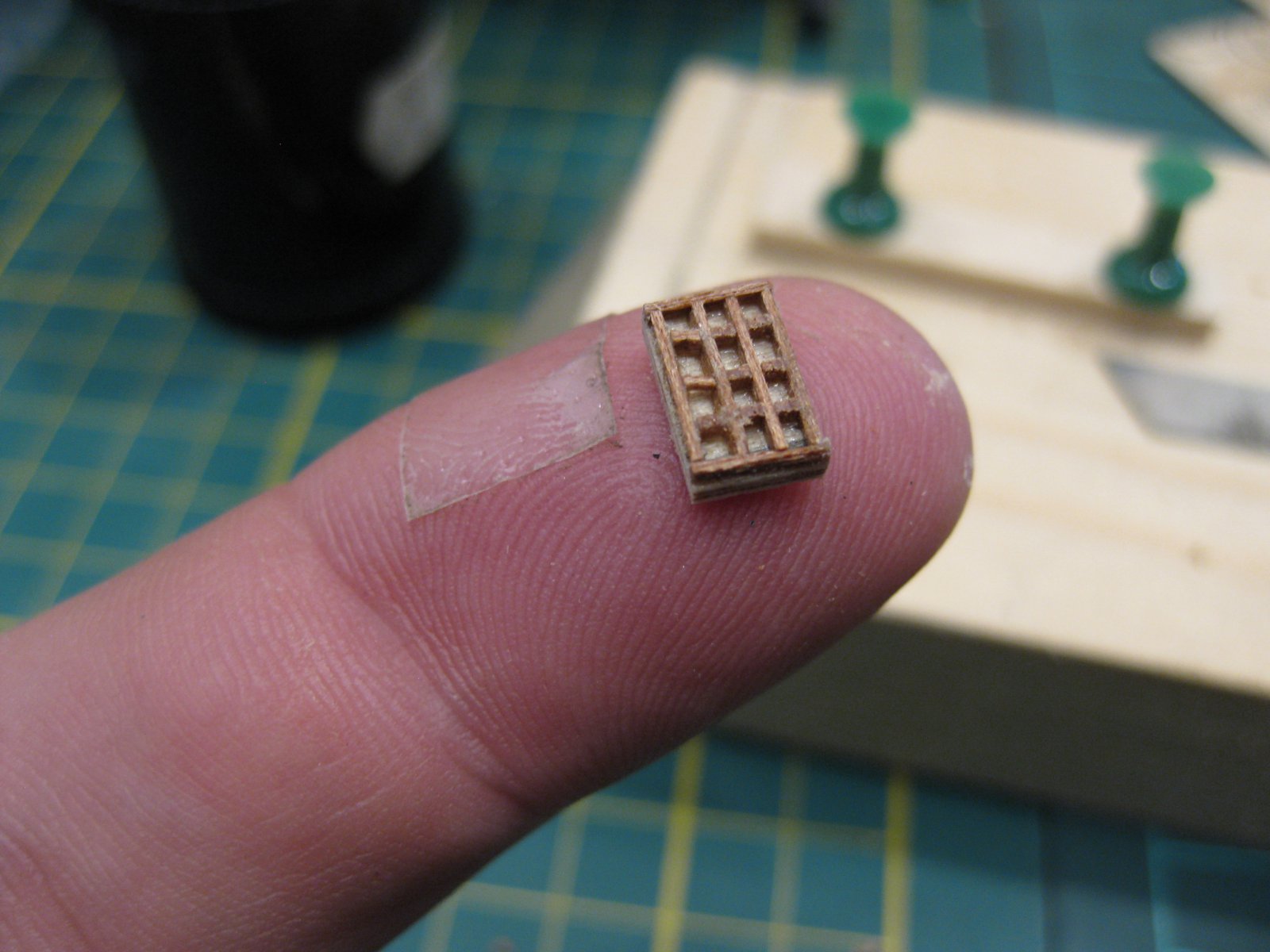

scheepsroostersheepsroosters.

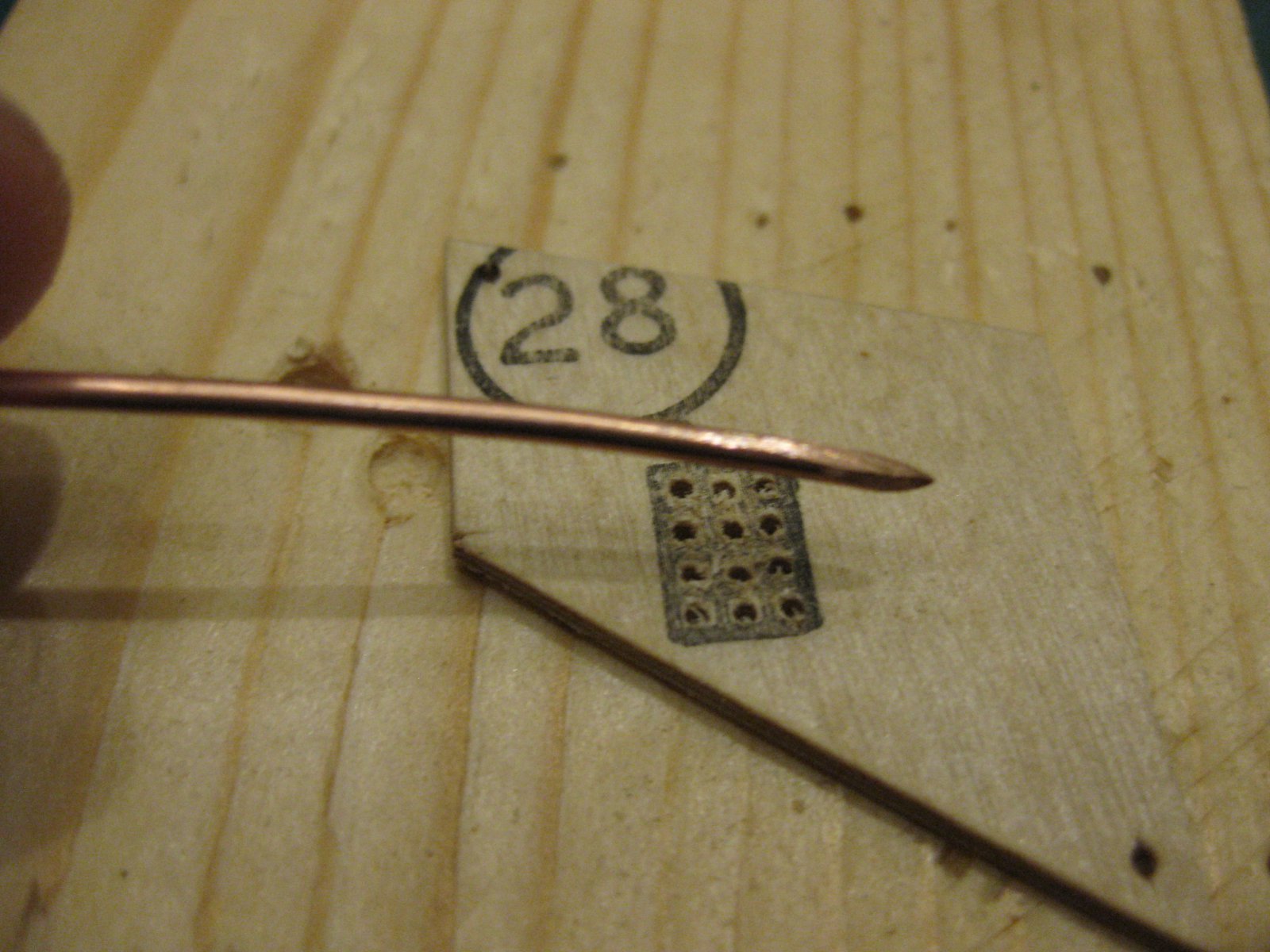

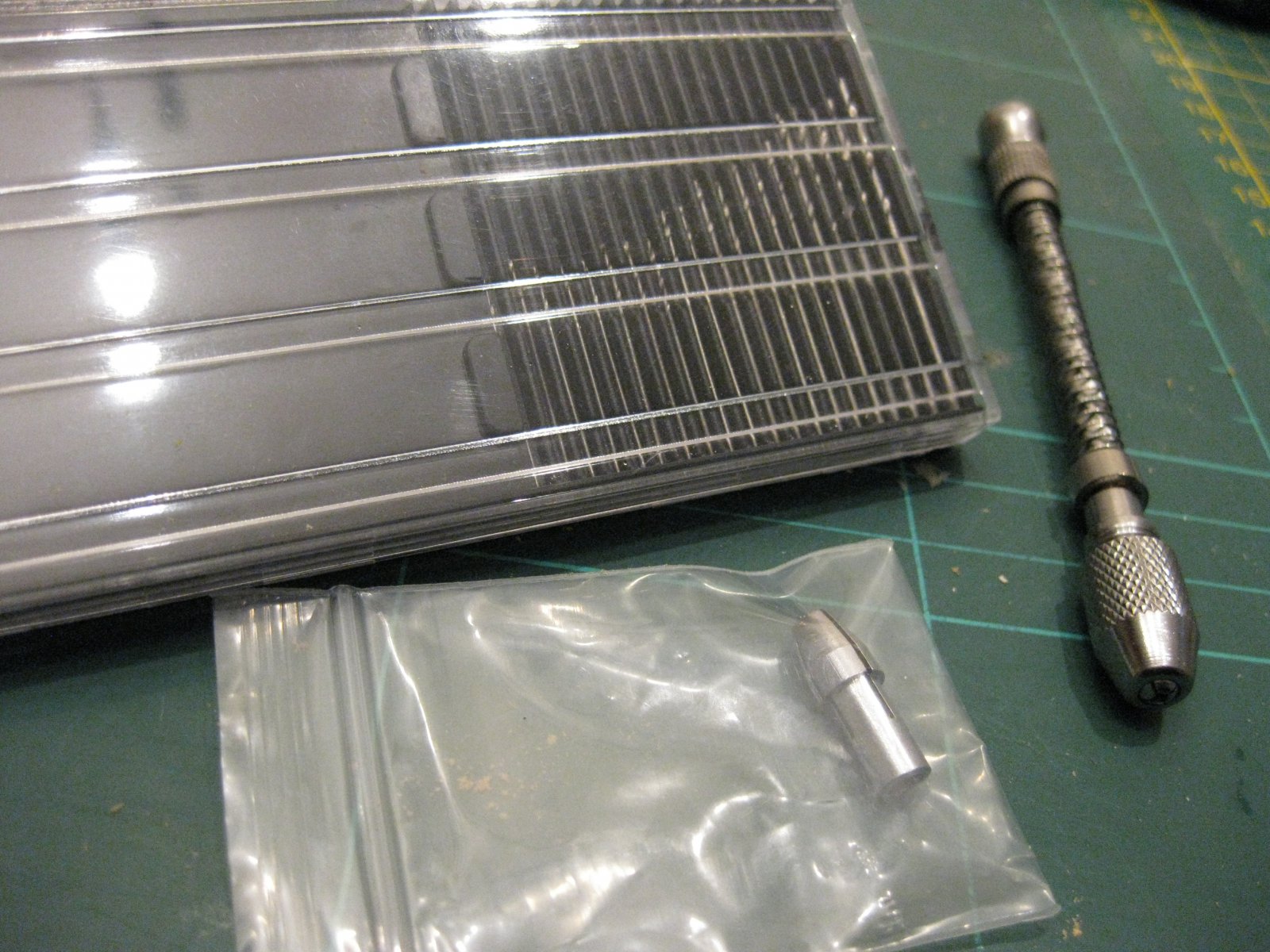

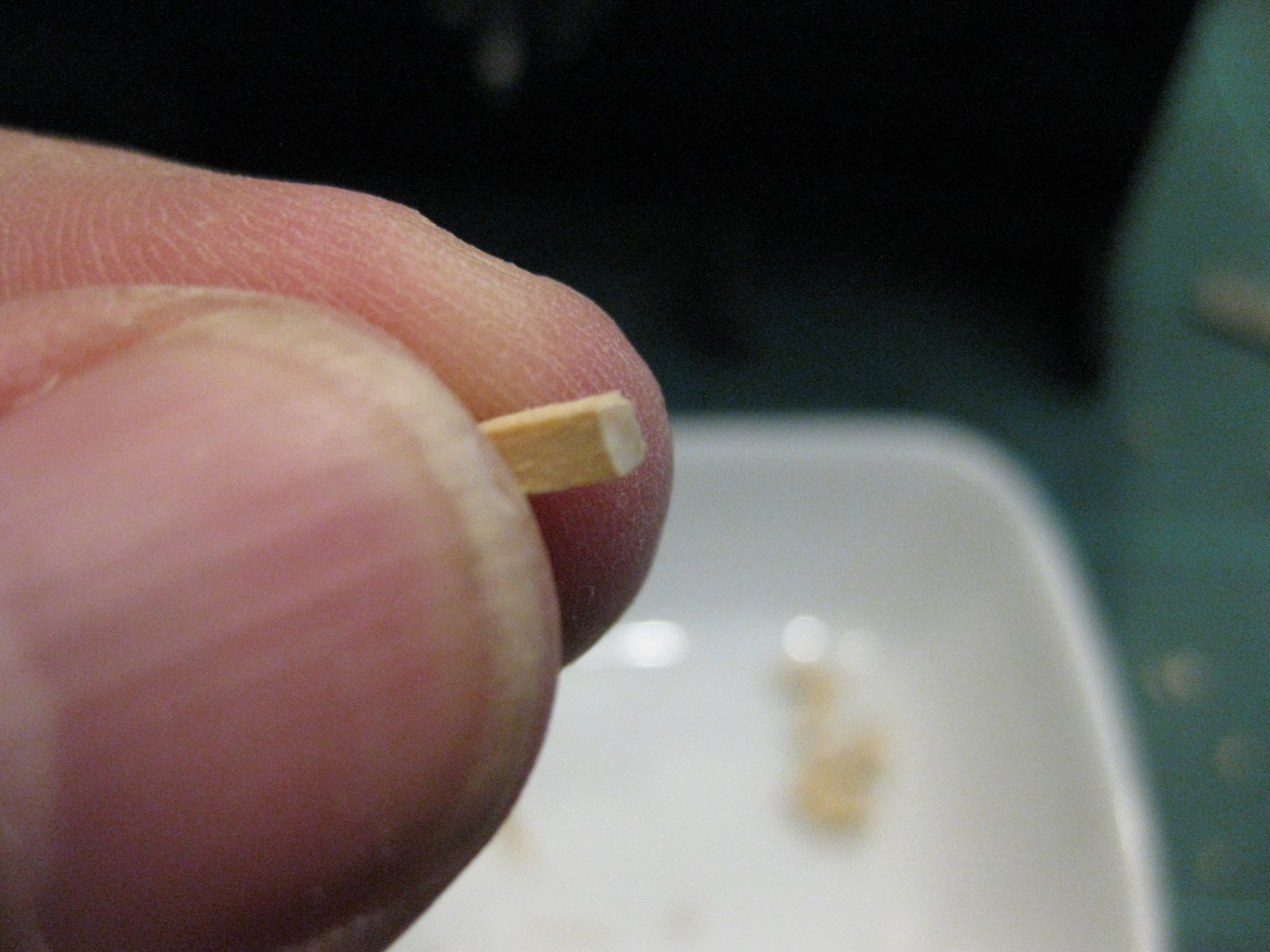

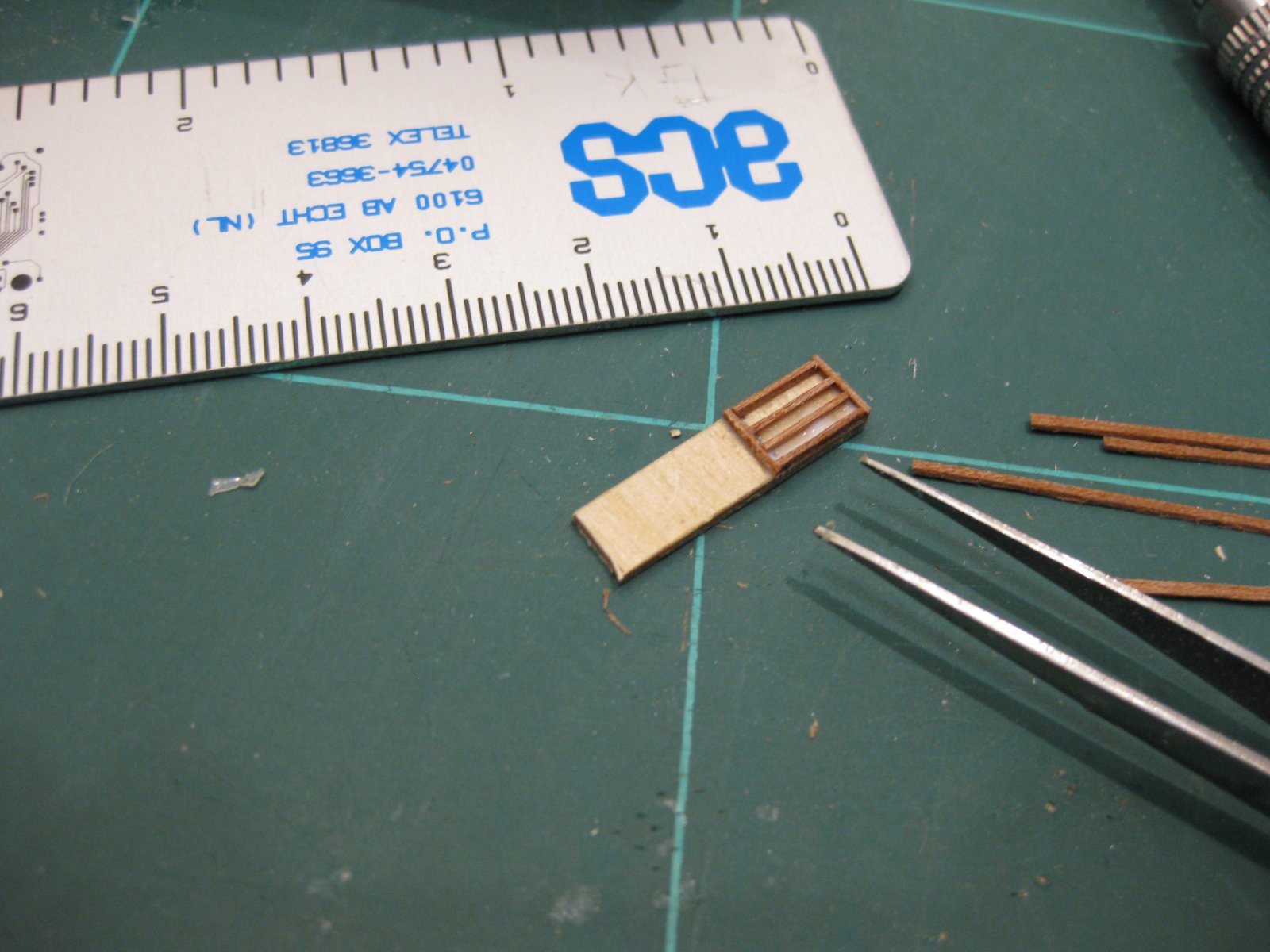

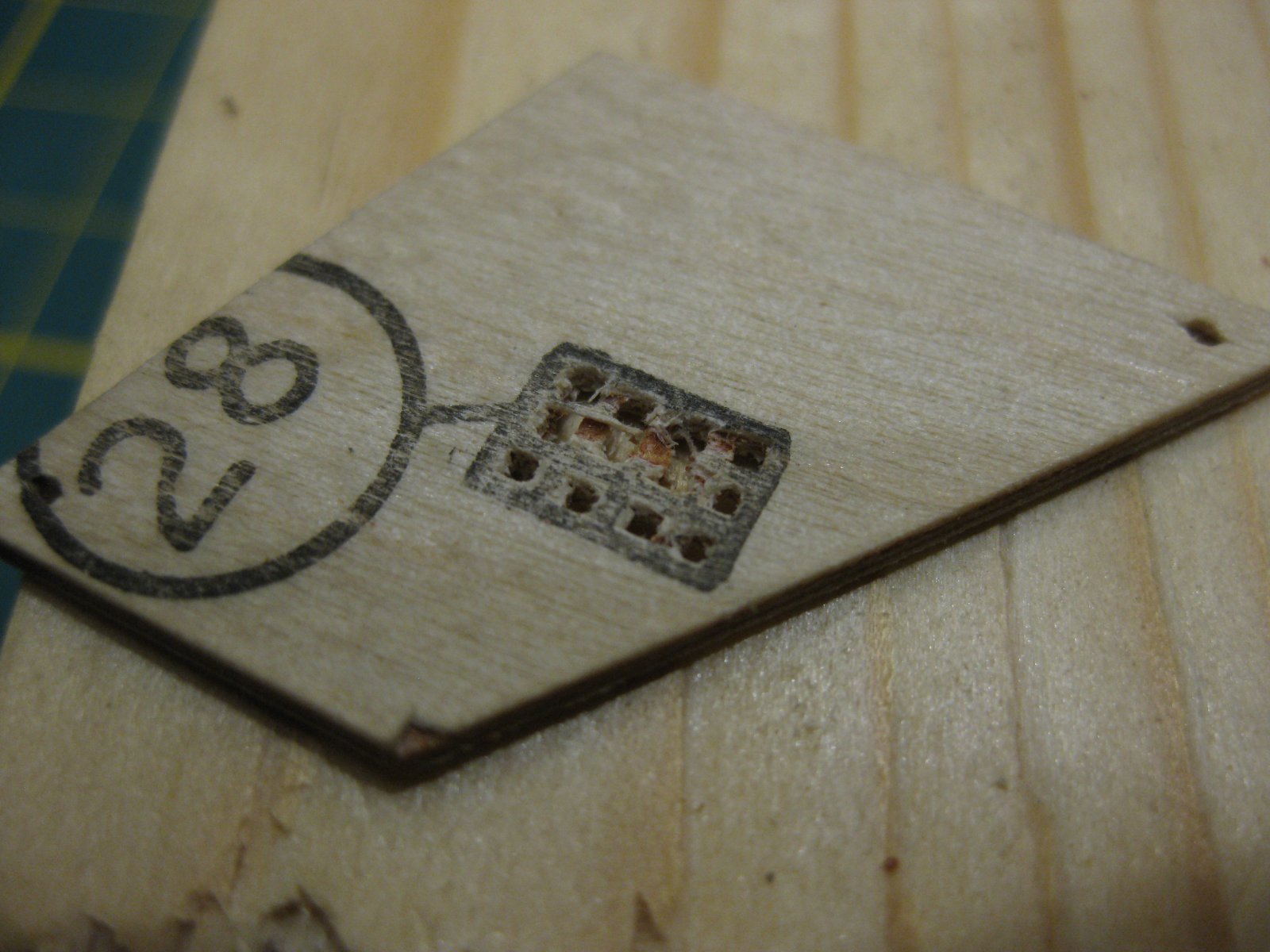

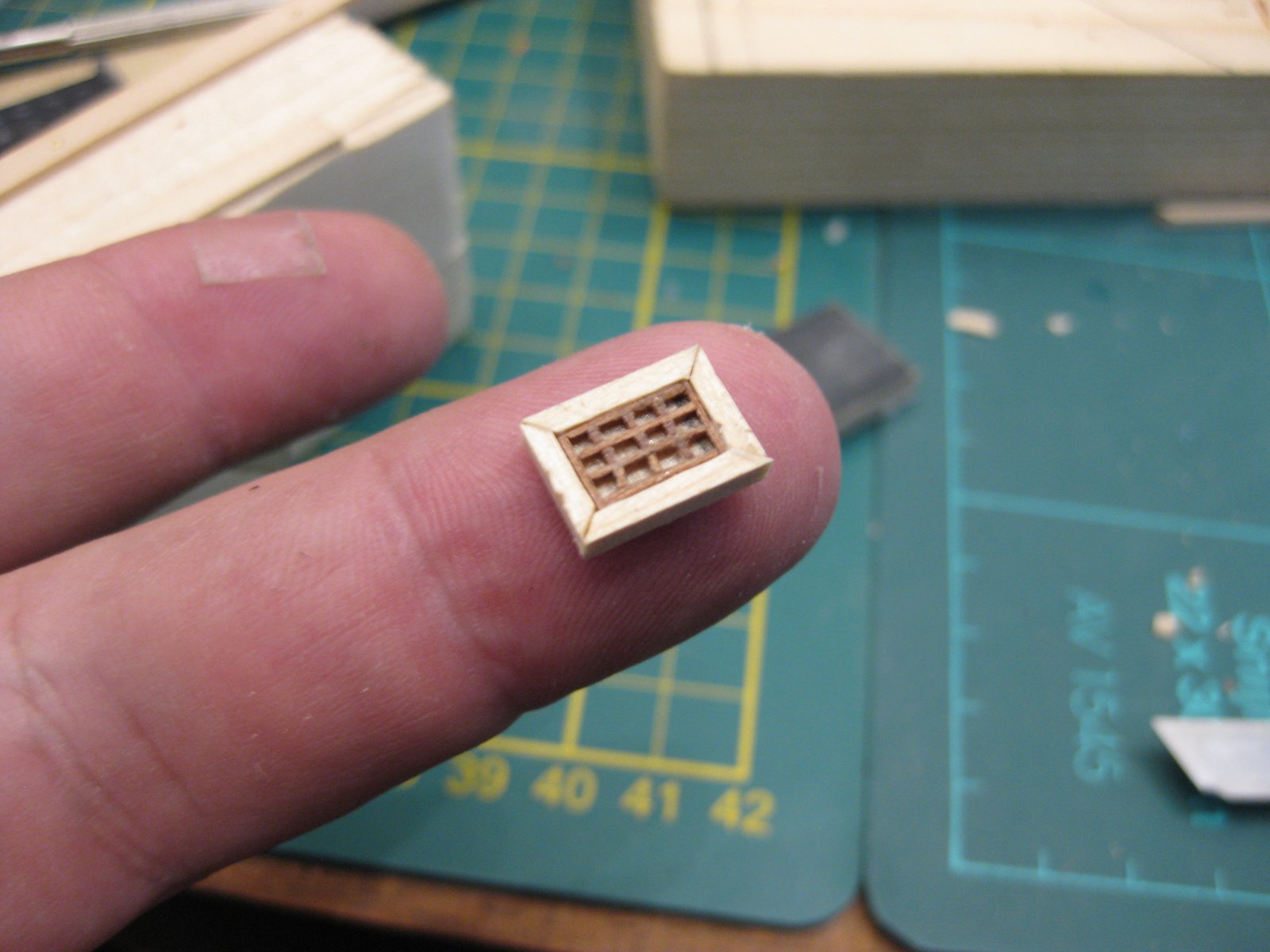

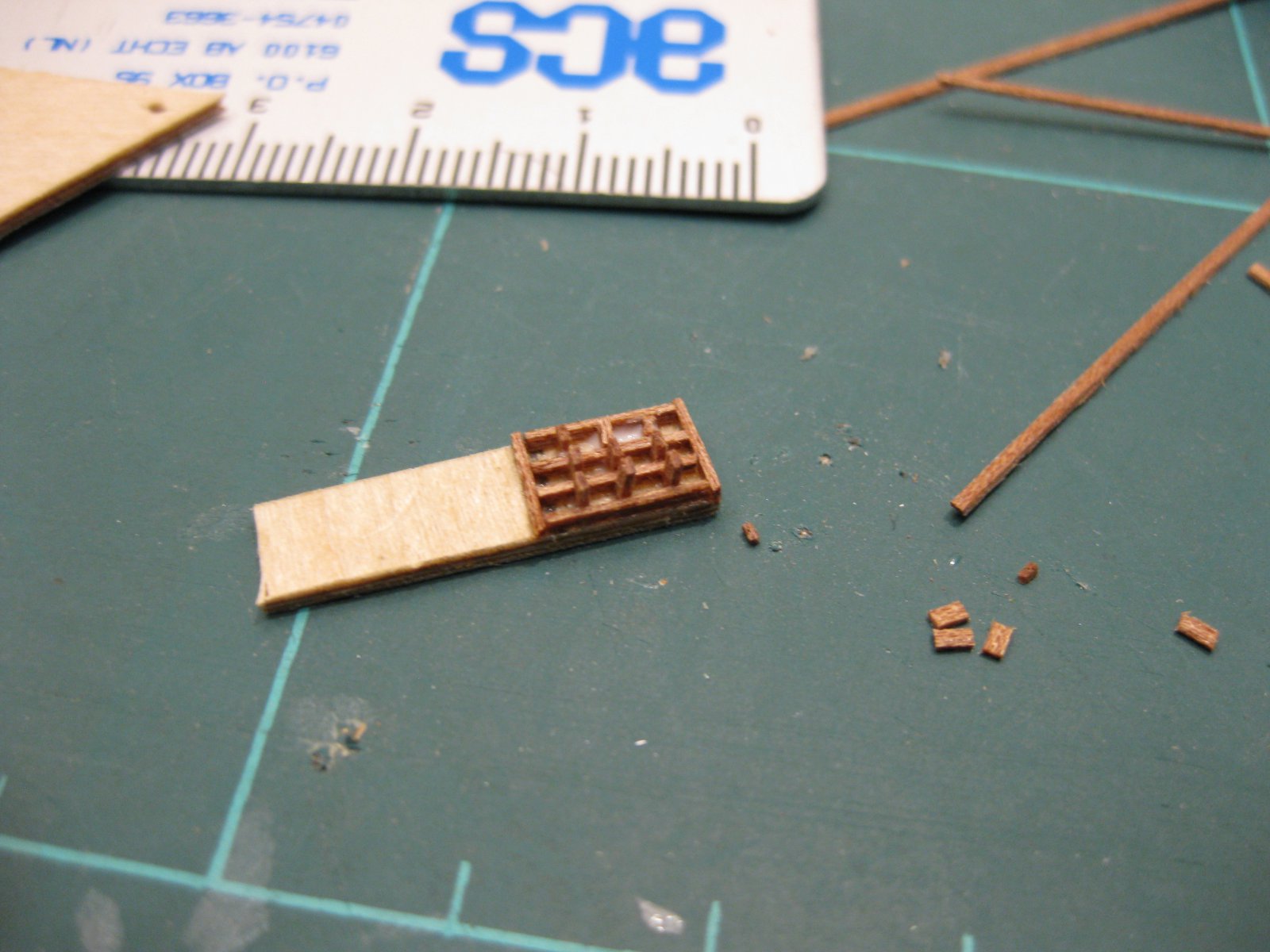

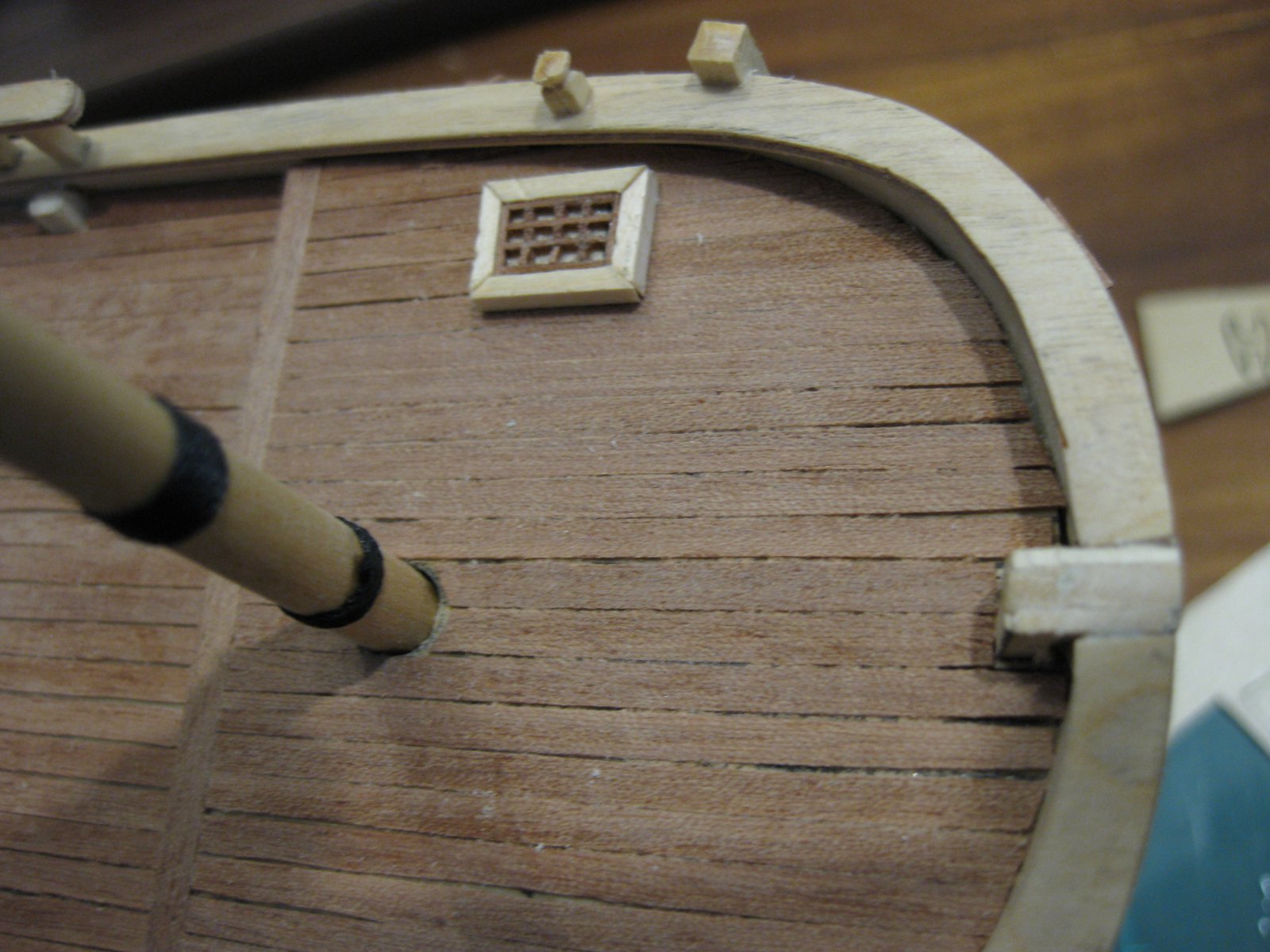

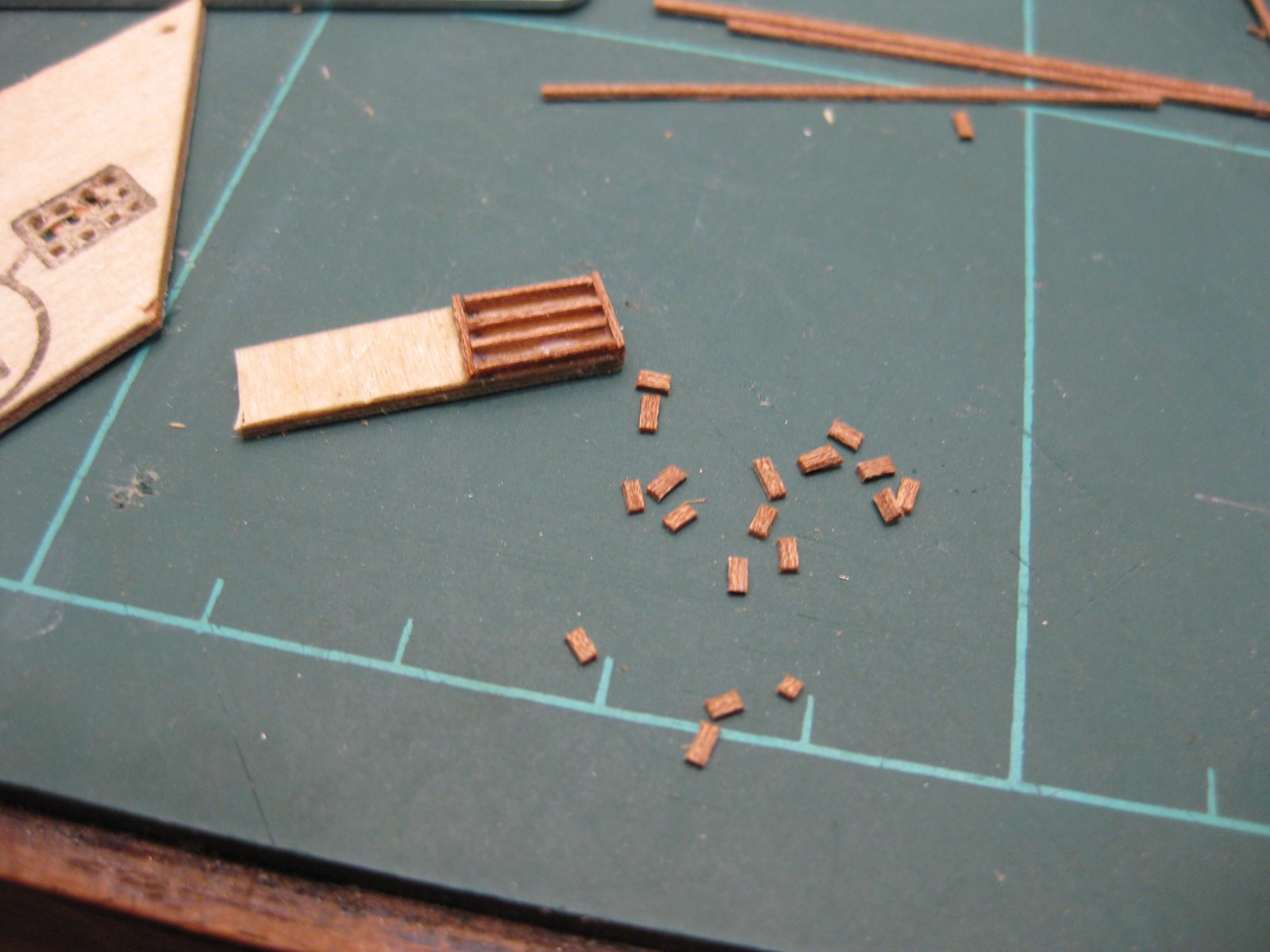

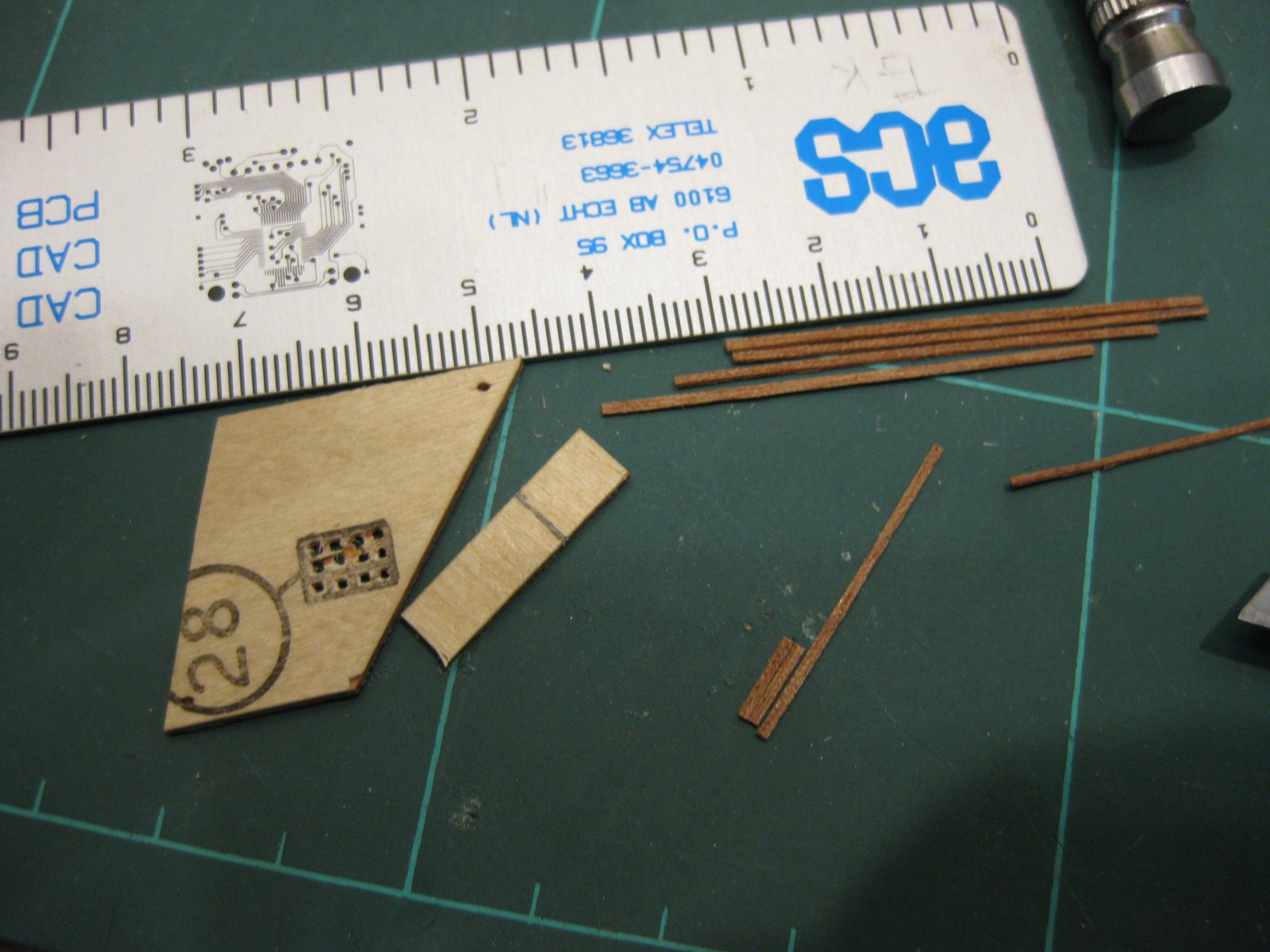

Wederom iets verder gegaan dan de sumiere bouwtekening en het originele ontwerp. Dit bestond uit een triplexplaatje van 1,5 mm met daarop een rooster getekend. Dat kan natuurlijk niet. Na een hoop gepriegel met eerst gaatjes boren in dat plaatje en dan met een vierkante priem / sleutelvijl die gaatjes van 1,2 mm vierkant te maken. Dit ging natuurlijk niet. De lagen van het triplex laten los. Dan maar met 0,6 mm dik mahonie fineer. Het resultaat van het eerste rooster op de boeg. Formaat 8 mm bij 5,5 mm en 12 gaten. De houtlijm verdund met water is wel een stuk handiger, hij is na opdroging nagenoeg niet meer zichtbaar. Moet het eindresultaat nog schuren voordat ik hem definitief plaats. De foto's:
