Mooi werk Eduard, het roer hangt er prachtig bij:thumbsup: (het touwtje om de reddingsboei had wel iets fijner gekund:rolleyes:)

Een paar dagen noeste arbeid verricht. eerst even de besturing gemaakt en geplaatst. Dit was nog even een dingetje omdat de doorvoer voor de kabels niet prefab was bijgevoegd. Dus zelf maar aan de slag. Hierna de fok overloop gemaakt. Ook hiervan waren de onderdelen behalve de koperen draad niet in prefab. Ook hiermee wat aan het knutselen geweest Koper gebogen ringen gemaakt en vervolgens geplaatst. Omdat ik niet echt tevreden was met de kleur van de kussens deze ook maar weer aangepast.

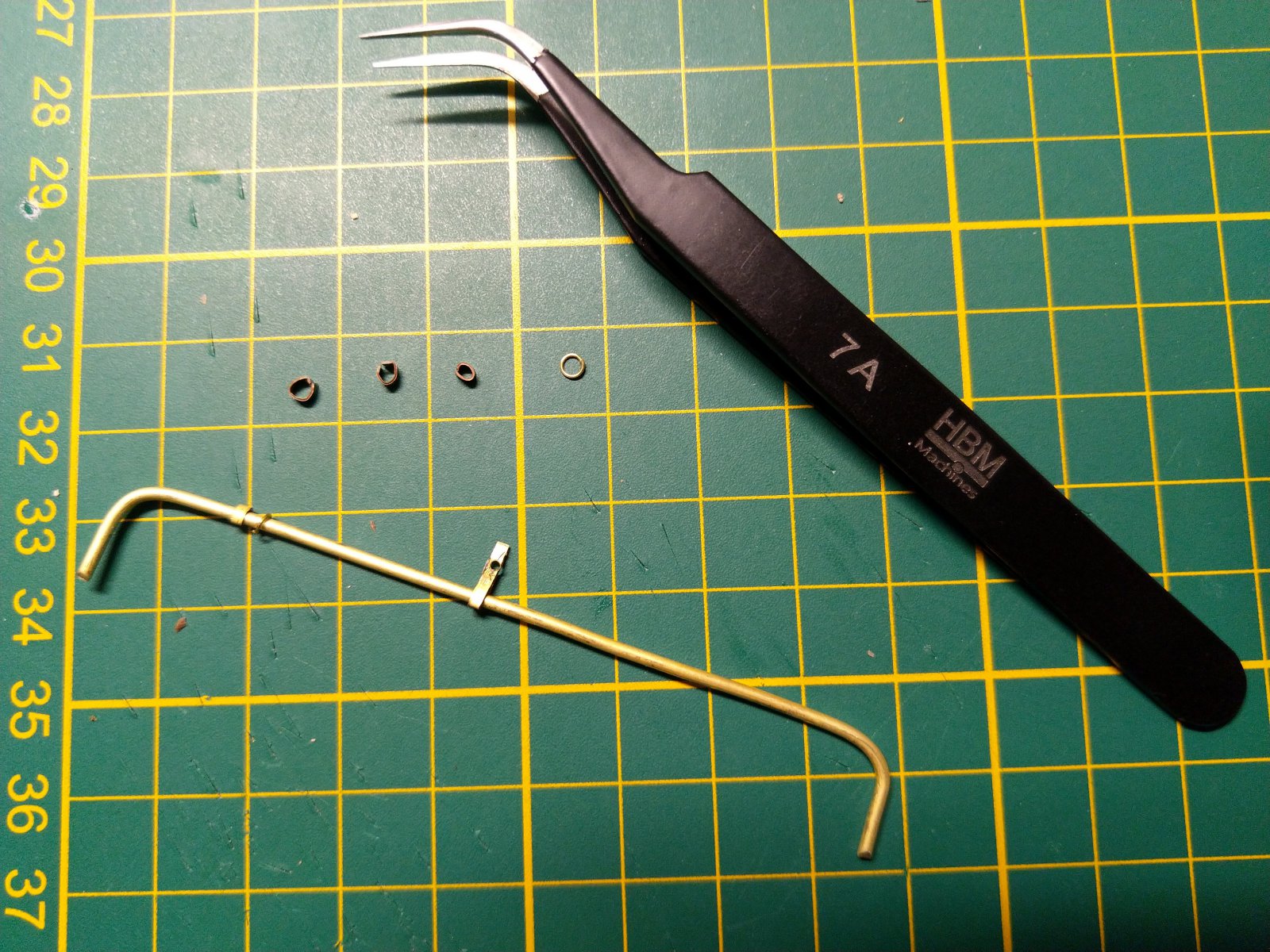

24. maken van de Fokopverloop..jpg

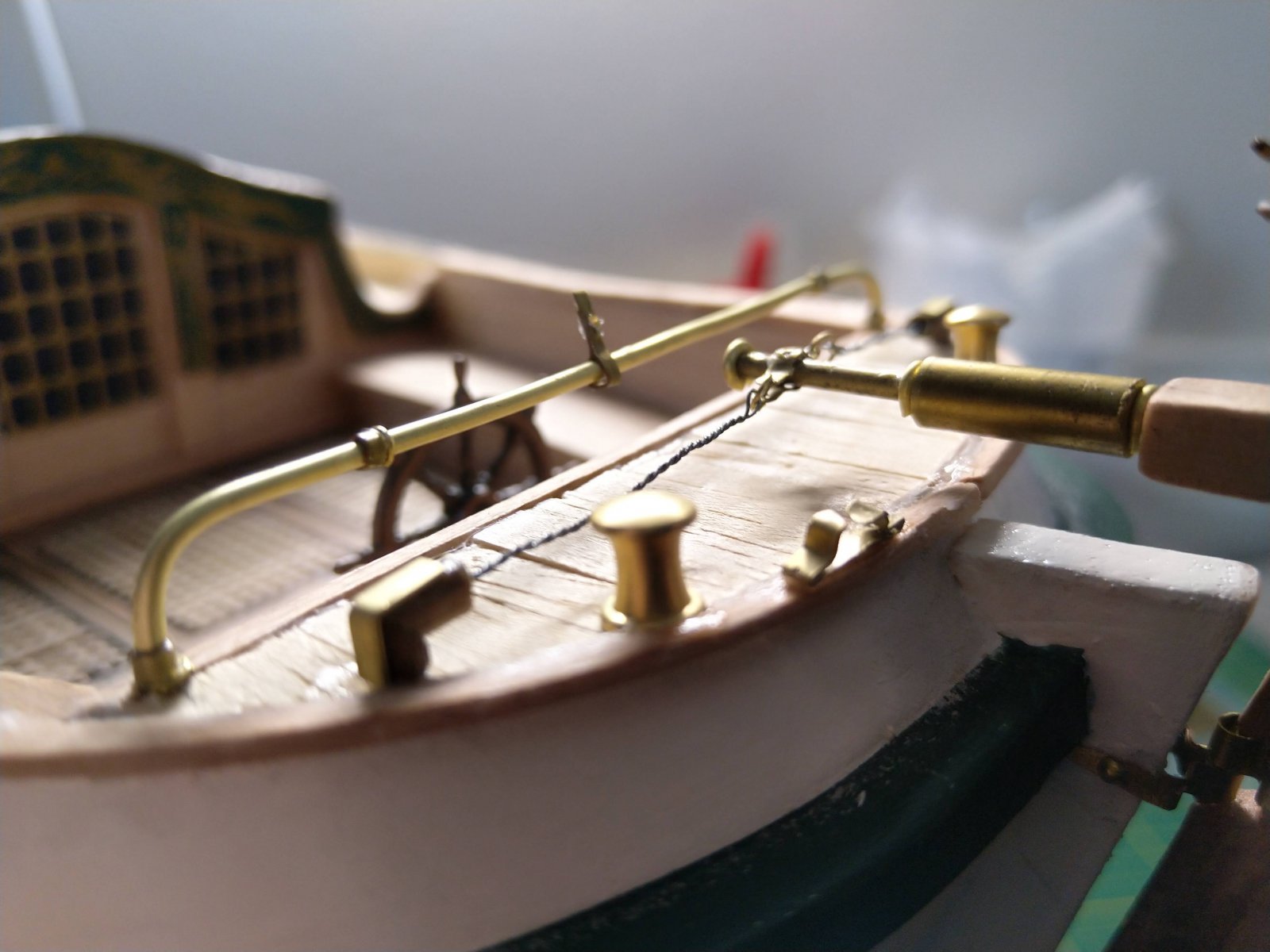

25. plaatsen fokoverloop.jpg

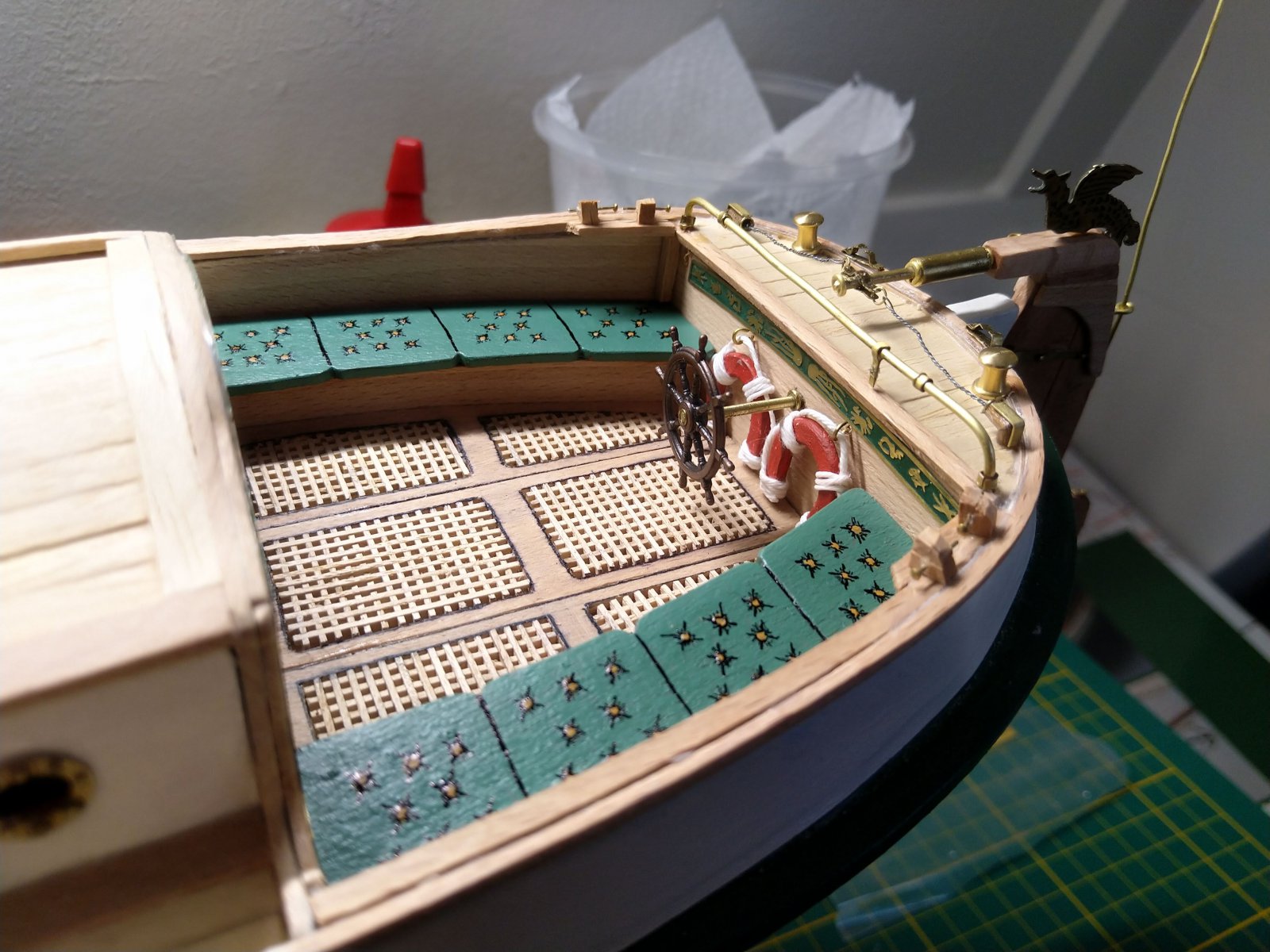

26. kussenkleur aangepast..jpg

Weer een update. De boeg moest worden voorzien van diverse onderdelen. In de tekeningen was dit deels terug te zoeken. Hoe het koperen blok gemaakt moest worden stond echter nergens. Eerst de zes (platte)onderdelen bij elkaar gezocht. Daarna een asje gemaakt en toen aan het puzzelen geslagen. Wat buigwerk en gaatjes boren waarna het blok in elkaar is gezet. Hierna wat zoekwerk verricht voor het maken van de afstandhouder van de genuaboom. Het onderdeel was een plat stripje. Verdere gegevens waren onbekend. Na wat foto's te hebben gevonden ook hiermee aan de slag gegaan. Eerst het stripje op maat gemaakt en vervolgens dubbelzijdig gebogen. Om de maatvoering goed te krijgen de boom maar gebruikt. Ter verduidelijking van de grote van het koperen blok heb ik even een spelt op de foto erbij gezet. Gelet op de onderdelen denk ik dat ik nog twee van deze blokken moet maken en drie nog een slag kleinere blokken. Een uitdaging voor later.

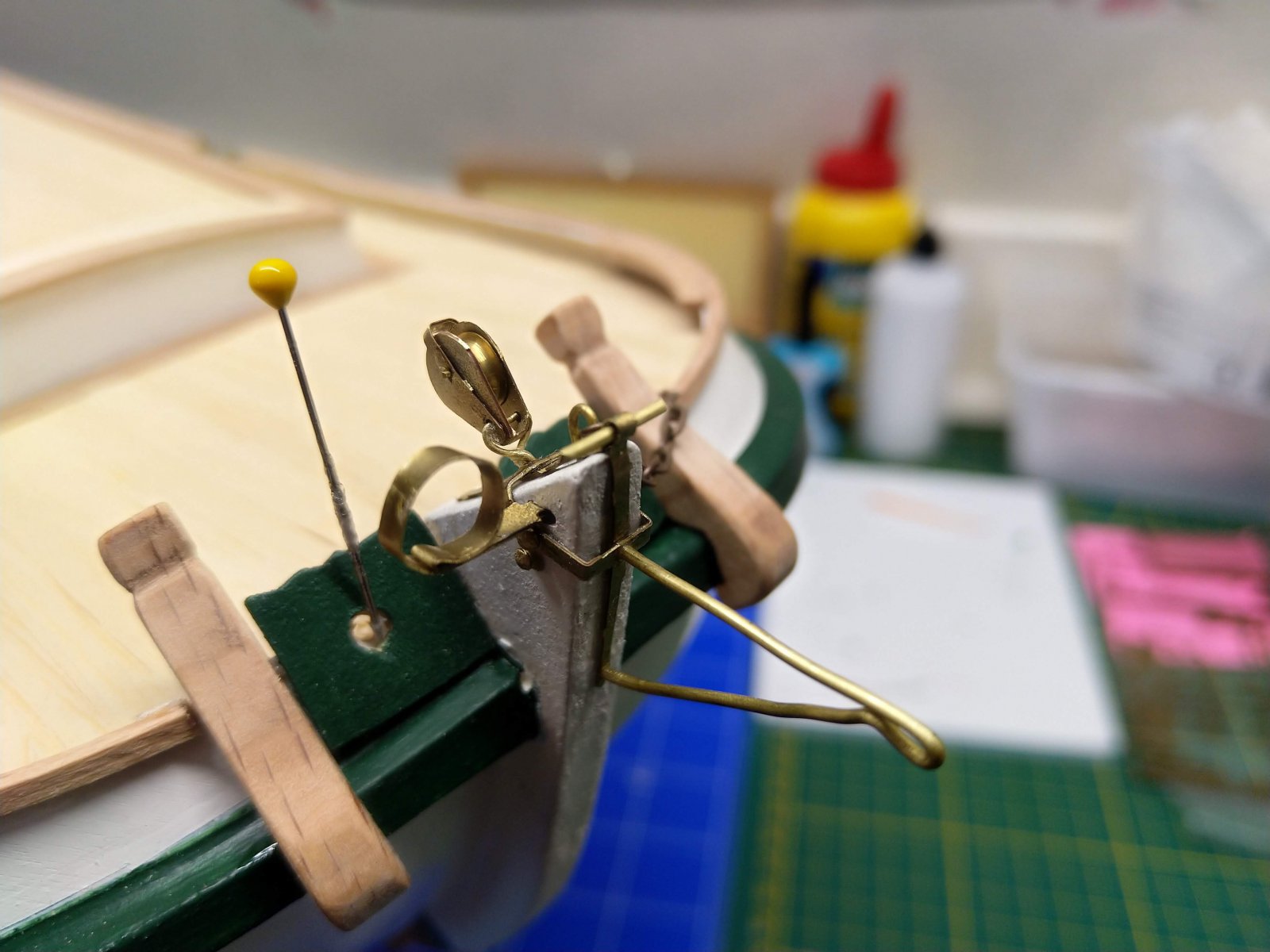

28. boeg deels voorzien van beslag.jpg

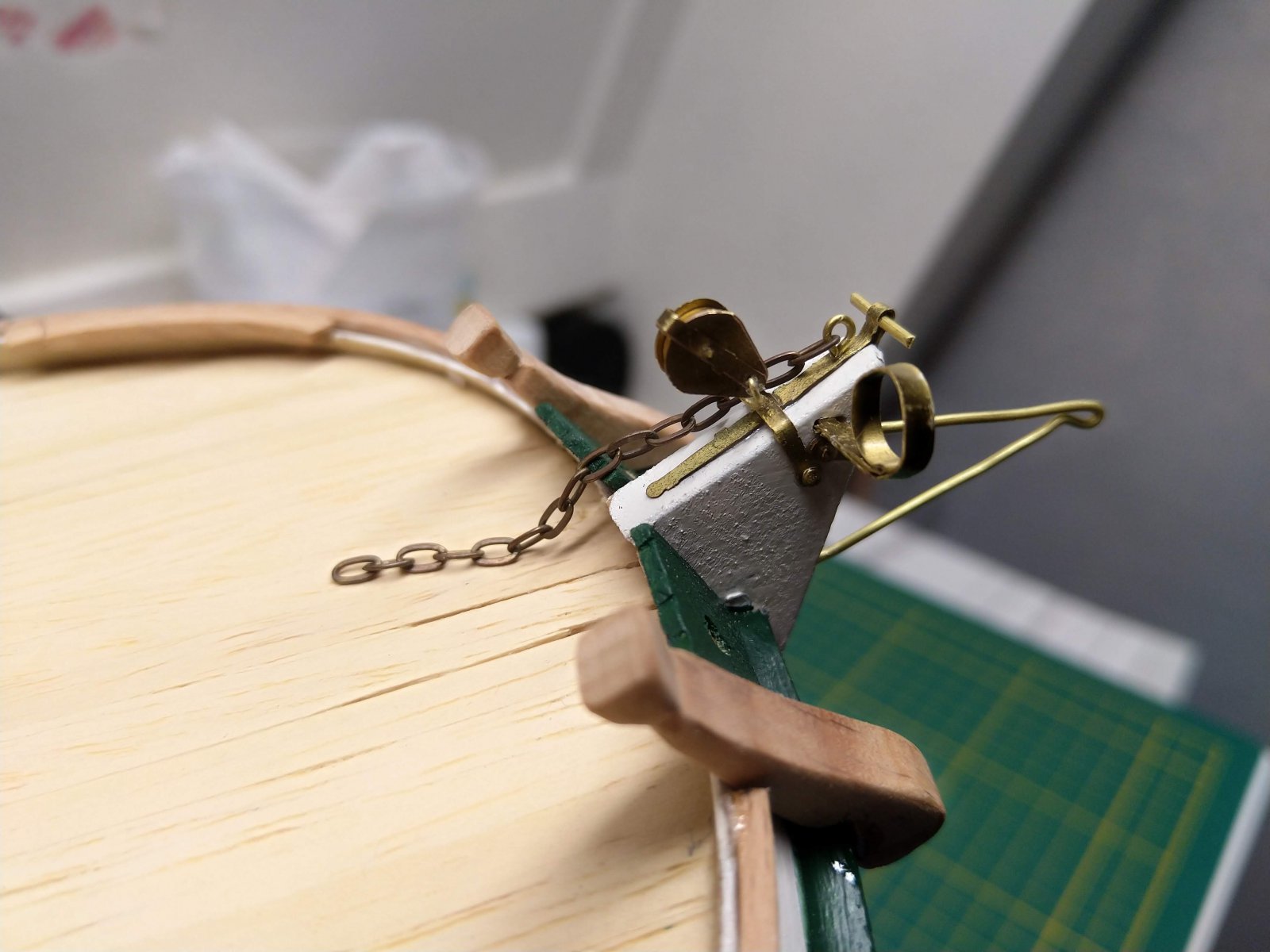

27. Boeg met blok.jpg

Laatst bewerkt:
In de afgelopen dagen wat zeemijlen (lees meters) gemaakt. Allereerst een lier gemaakt van koper. Deze bestaat uit 9 delen waarvan ik er een paar uit de mal moest snijden Wat verbindingsstukken van koperdraad op maat gemaakt en de as van de lier voorzien van een slinger. Toen de lier in elkaar gezet maar dan zo dat de as met lier draaibaar is gebleven. Daarna de houder voor de boegspriet gemaakt en geplaatst. Deze diende ook uit de mal te worden gesneden en op maat gebogen te worden.

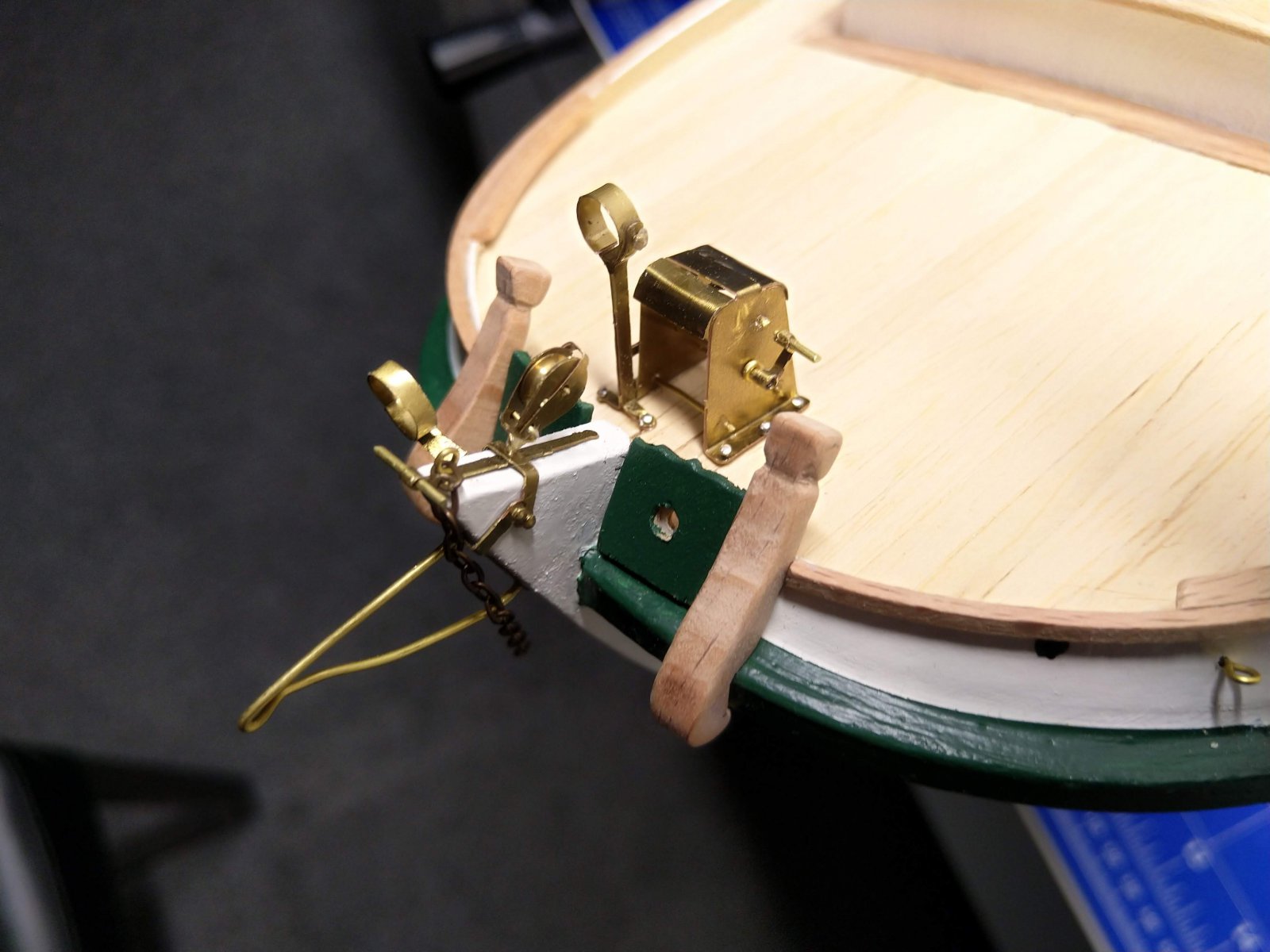

29. Lier gemaakt en geplaatst.jpg


Vervolgens heb ik de zwaartlieren gemaakt. Deze bestaan uit houten blokjes. Voor het zicht heb ik ea toegevoegd en slingers gemaakt uit de koperen voorgesneden mal. Ook nog ogen gemaakt en geplaatst en kikkers en geleiders op de potdeksels gemaakt. Ook deze zijn uit de mal gesneden en volgens tekening op maat gemaakt en gebogen. Hierna bergvakken en een dakluik geplaats welke ik al eerder had gemaakt.

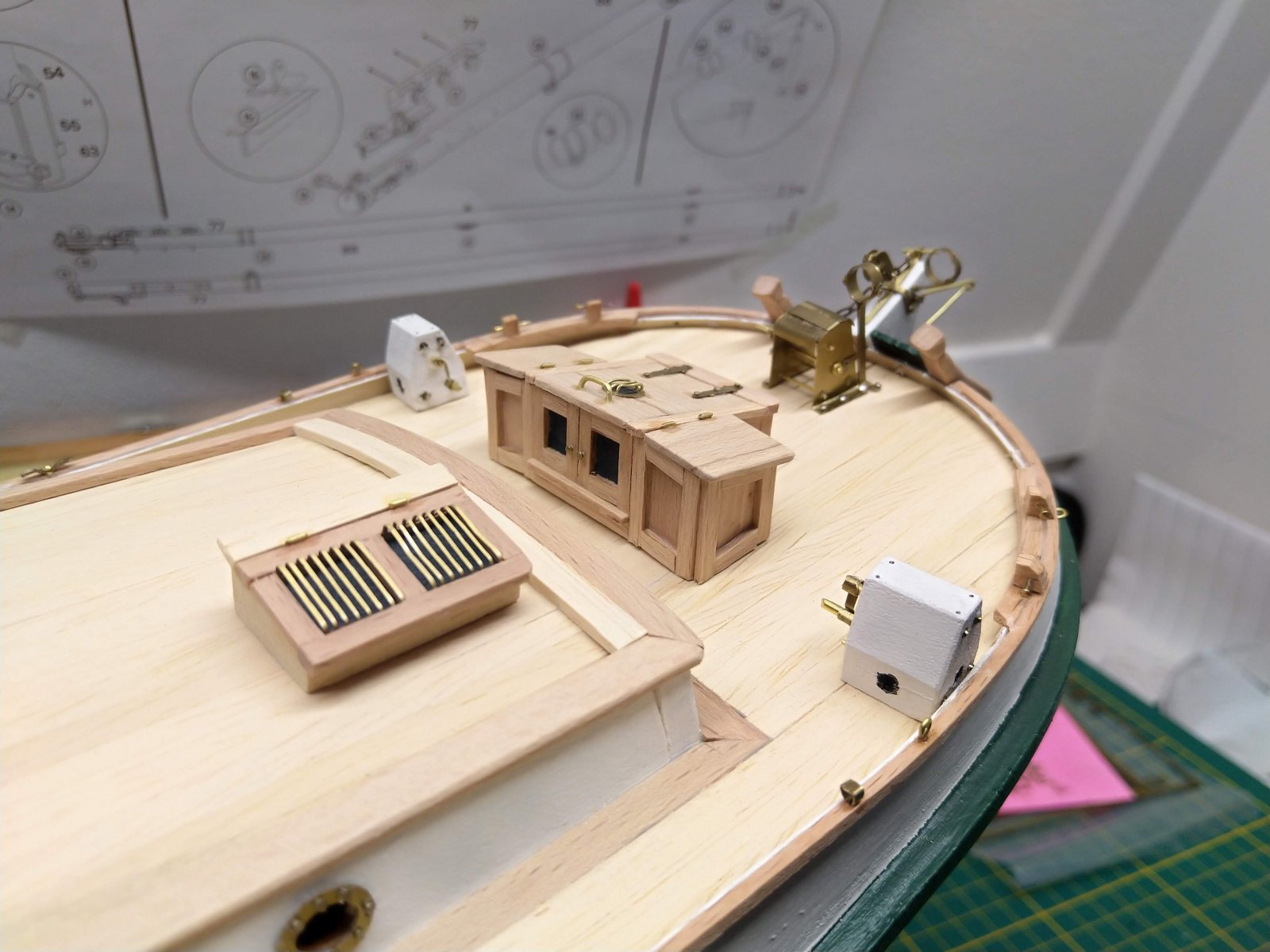

31. Toegang vooronder en dakluik geplaatst.jpg


Genoeg gedaan dus nu even rust.
