de hele massa van het wiel word gebruikt om hem soepel te laten lopen
Bouw van een stoomtrein op rupsen
- Topicstarter Daniel /stoomy
- Startdatum
Eh,
even voor mijn beeldvorming, welk wiel ? toch een vliegwiel ?

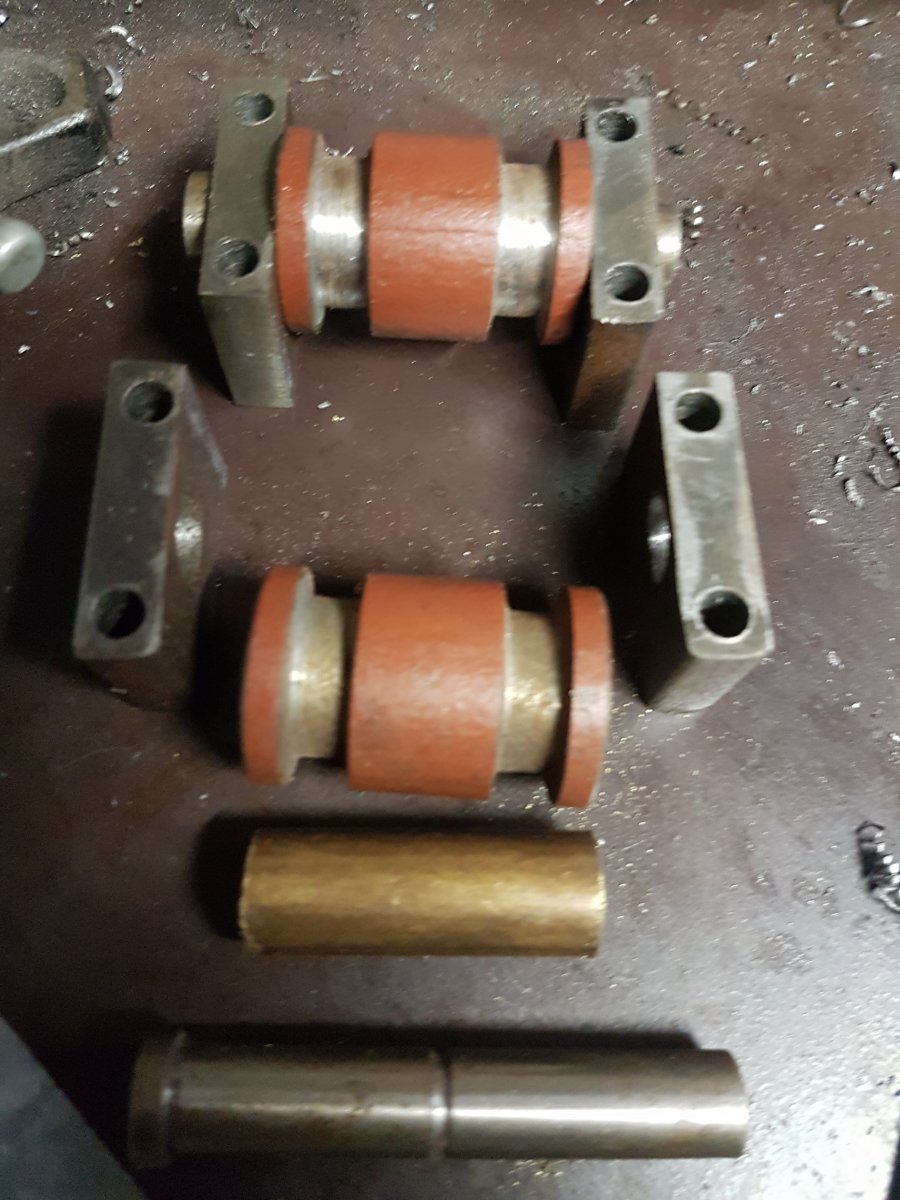

laaste 2 loopwielen zijn een feit nu nog monteren op de rups en dan zijn ze alle 2 klaar. dan nog de loopwiel veren plaatsen ketting slijpen en zetten .
de ronde wiel in het midden van de machine .bij een stoomtrein is het een wiel bij mij een massieve wiel
Tsja
het welke de wiel ???????
het zilveren wiel daar komt de cilinder op aangesloten dat weegt 1.5kilo
daaraan zit de aandrijving die door gaat naar de rupsen
Bij een trein is de massa van de loc en de wagens "het vliegwiel". Er zit op een treinmachine niet zoiets als een vliegwiel!
Je zilveren wiel is dus niets anders dan de koppelflens van een aandrijfas. (?)
Want wat weegt je zuiger, zuigerstang, kruishoofd?
dat weet ik nog niet . ben bezig om het te tekenen.
Ok, duidelijk Daniel.
Komen de cilinders aan de rookkast zijde of aan de kant van het machinistenhuis ?
Ik verwacht het eerste, zoals bij een stoomtrein.

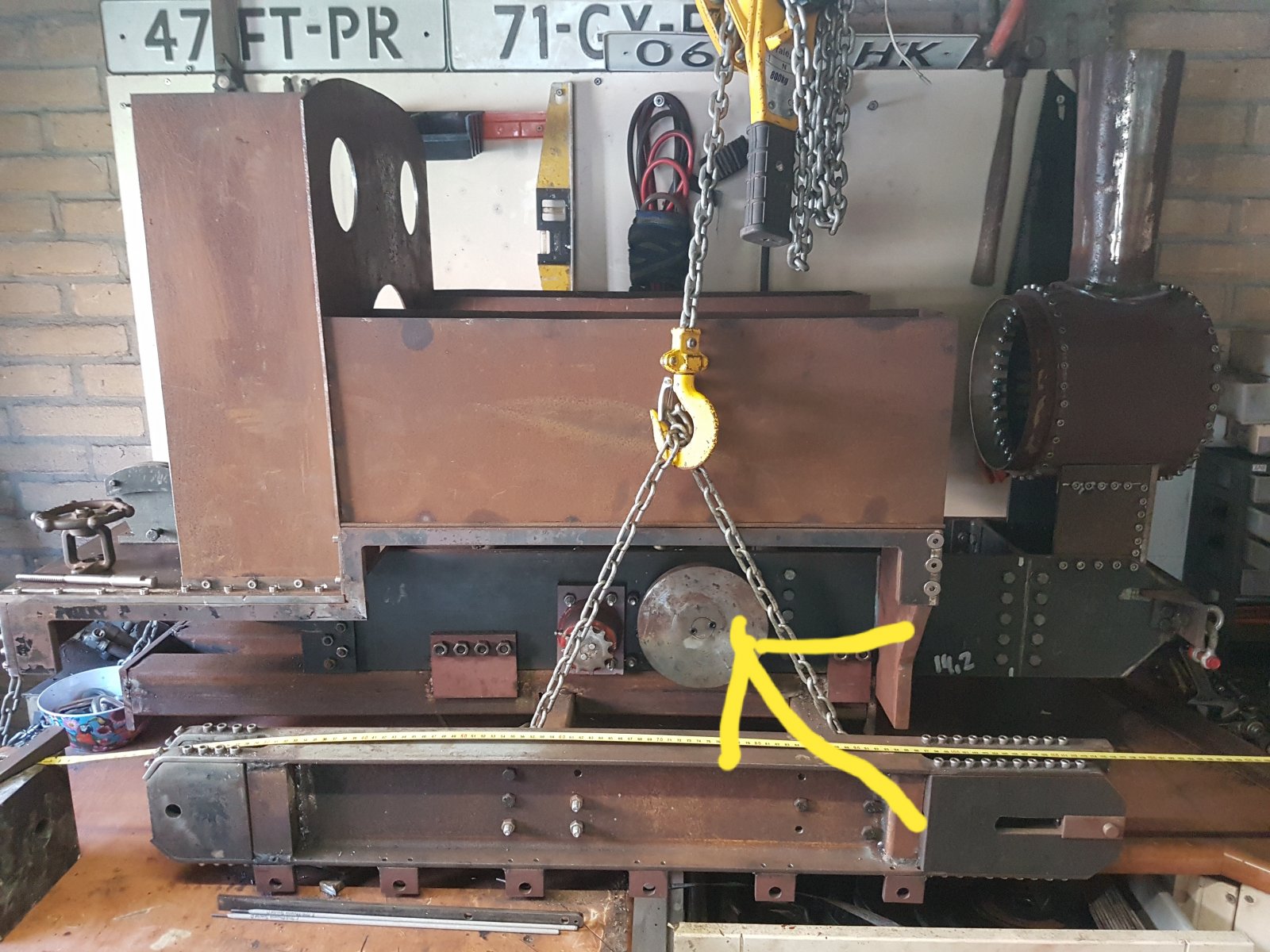

Dan zie ik nog wel wat staal in de weg zitten voor de drijfstang, precies aan de rechterkant van de gele pijl die je ingetekend hebt.
Ook een eventueel omkeermechanisme zit daar erg in de weg.
Mochten de cilinders aan de achterkant komen, dus bij het machinstenhuis, dan zie ik wel meer ruimte, maar dan heb je wel weer langere leidingen voor inlaat en uitlaat.
Komen de cilinders aan de rookkast zijde of aan de kant van het machinistenhuis ?
Ik verwacht het eerste, zoals bij een stoomtrein.
Dan zie ik nog wel wat staal in de weg zitten voor de drijfstang, precies aan de rechterkant van de gele pijl die je ingetekend hebt.
Ook een eventueel omkeermechanisme zit daar erg in de weg.
Mochten de cilinders aan de achterkant komen, dus bij het machinstenhuis, dan zie ik wel meer ruimte, maar dan heb je wel weer langere leidingen voor inlaat en uitlaat.
dat klopt hij komt aan de voorkant. die staalplaat moet nog worden aangepast maar dat word ook gelijk een steun voor de zuigerstang .heb nu nog speling want ik was er nog niet uit wat voor aandrijving ik ging nemen. Dit gaat hem worden dus nu uit gaan tekenen. dan zou er voor de rest niks in de weg zitten
Aha, Marshall omkeer beweging lijkt het wel., of klug.
Het is een afgeleide van Hackworth zonder de glijdende delen.
Probeer de stangen zo lang mogelijk te houden, de stang van hefboom naar schuifkast bedoel ik daarmee.
Hoe korter deze stang hoe groter de fout in de stoomverdeling gaat worden.
Bij mijn stoomwals in aanbouw zit ook deze omkeerbeweging, ik kan alles afstellen zodat vooruit alles netjes loopt, maar achteruit is een drama, daar klopt weinig meer van.
Dit heeft met name met de korte stangen te maken, dit vind ik ook terug in discussies over stoomverdeling met name Hackworth en klug/Marshall.
Het is een afgeleide van Hackworth zonder de glijdende delen.
Probeer de stangen zo lang mogelijk te houden, de stang van hefboom naar schuifkast bedoel ik daarmee.
Hoe korter deze stang hoe groter de fout in de stoomverdeling gaat worden.
Bij mijn stoomwals in aanbouw zit ook deze omkeerbeweging, ik kan alles afstellen zodat vooruit alles netjes loopt, maar achteruit is een drama, daar klopt weinig meer van.
Dit heeft met name met de korte stangen te maken, dit vind ik ook terug in discussies over stoomverdeling met name Hackworth en klug/Marshall.
Ken je het software programma van Dockstader?
Daar in staan zo goed als alle schuifomkeer bewegingen (freeware).
Je kunt daarin je omkeer beweging kiezen en dan zelf de maten aanpassen zodat het een 1:1 simulatie voor je model is.
Fouten in je ontwerp komen vanzelf aan het licht en kun je aanpassen zodat het goed werkt.
Niet makkelijk!!!!!! Het kost veel tijd om alles te doorgronden maar het is wel de moeite waard.
Overigens is alles in inches, dus wel correct omrekenen.
Daar in staan zo goed als alle schuifomkeer bewegingen (freeware).
Je kunt daarin je omkeer beweging kiezen en dan zelf de maten aanpassen zodat het een 1:1 simulatie voor je model is.
Fouten in je ontwerp komen vanzelf aan het licht en kun je aanpassen zodat het goed werkt.
Niet makkelijk!!!!!! Het kost veel tijd om alles te doorgronden maar het is wel de moeite waard.
Overigens is alles in inches, dus wel correct omrekenen.
dankje ga ik vanavond maar eens kijken
Let wel op in de simulatie dat je zoveel mogelijk maten hebt om in te vullen, anders ziet het er raar uit op het scherm.
Ik heb de Engelse benamingen voor de stangen en draaipunten opgeschreven en de juiste vertaling in het Nederlands er naast gezet, want je haalt snel dingen door elkaar.
Tis een puzzel, maar uiteindelijk kan dit het verschil maken tussen niet/slecht of mooi lopen.
Ik loop ook nog te klooien met de juiste maten voor mijn machine.... Valt niet mee.
Ik heb de Engelse benamingen voor de stangen en draaipunten opgeschreven en de juiste vertaling in het Nederlands er naast gezet, want je haalt snel dingen door elkaar.
Tis een puzzel, maar uiteindelijk kan dit het verschil maken tussen niet/slecht of mooi lopen.
Ik loop ook nog te klooien met de juiste maten voor mijn machine.... Valt niet mee.

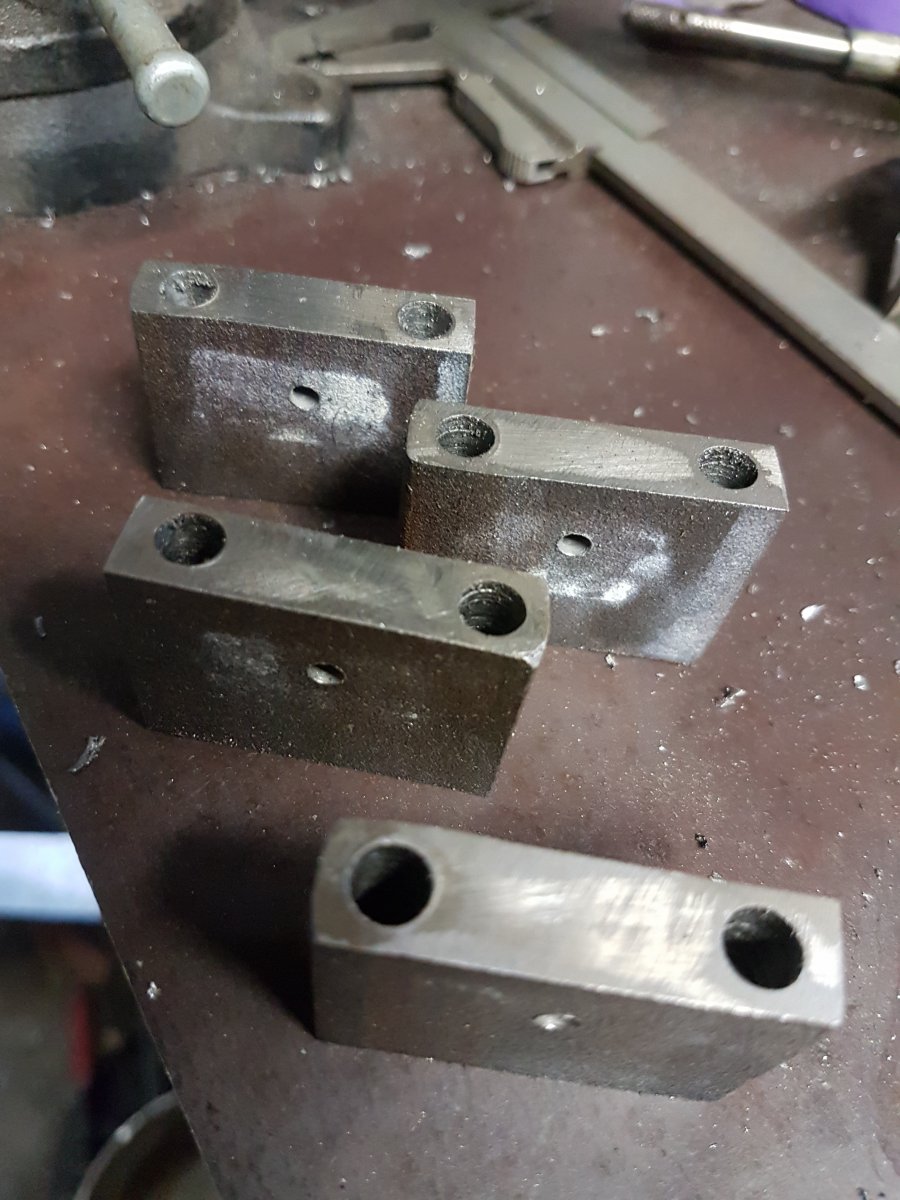

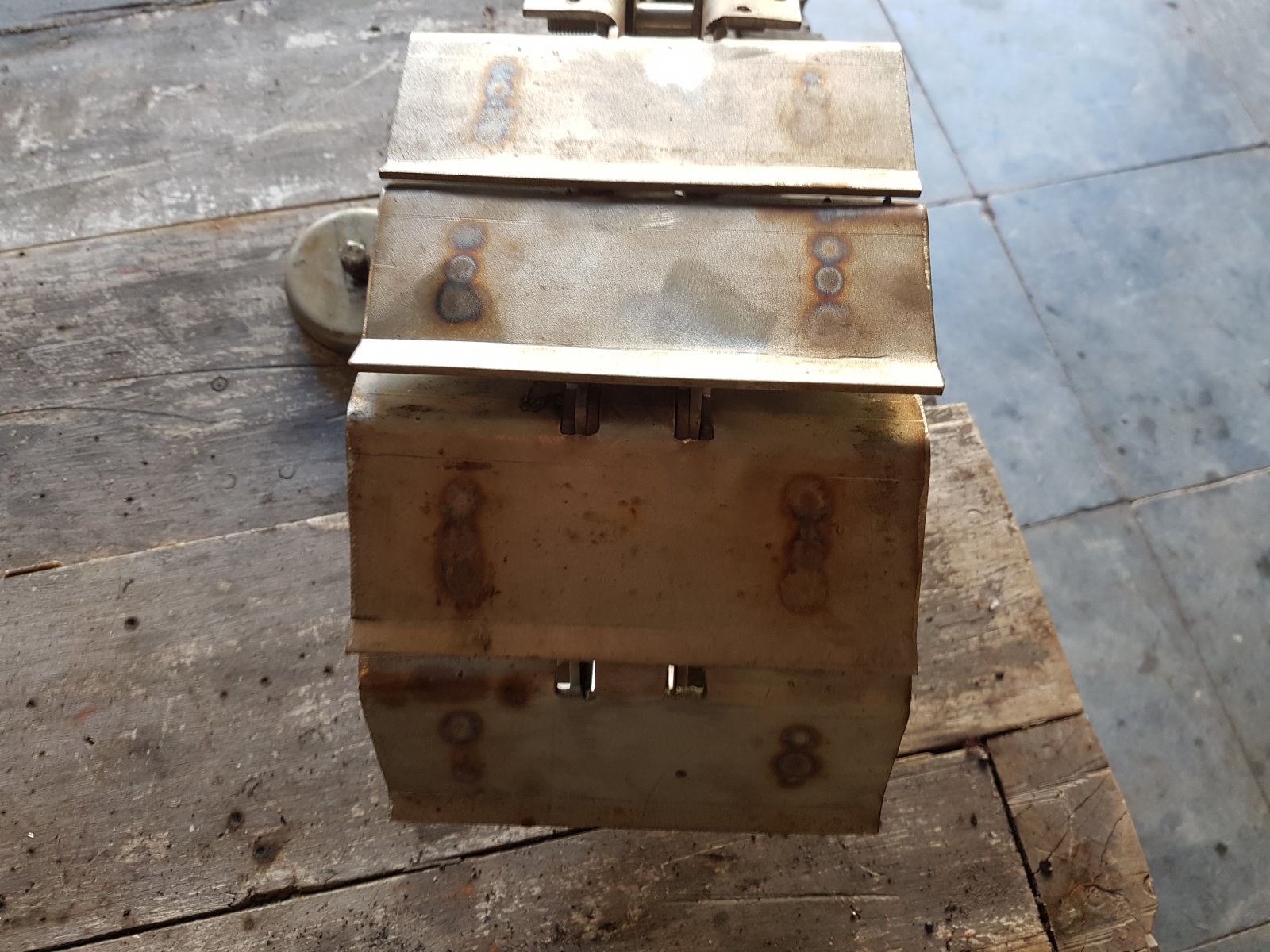

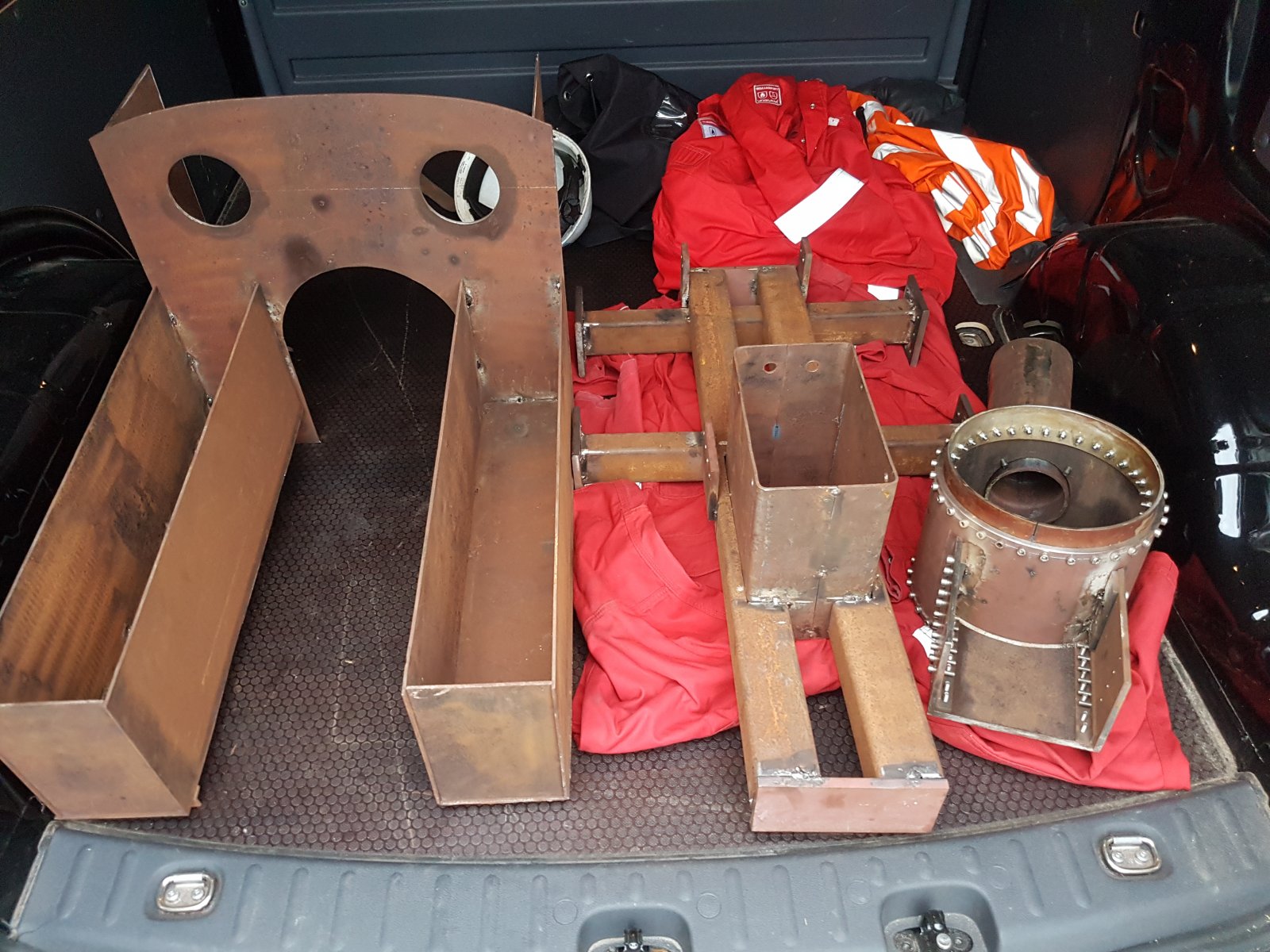

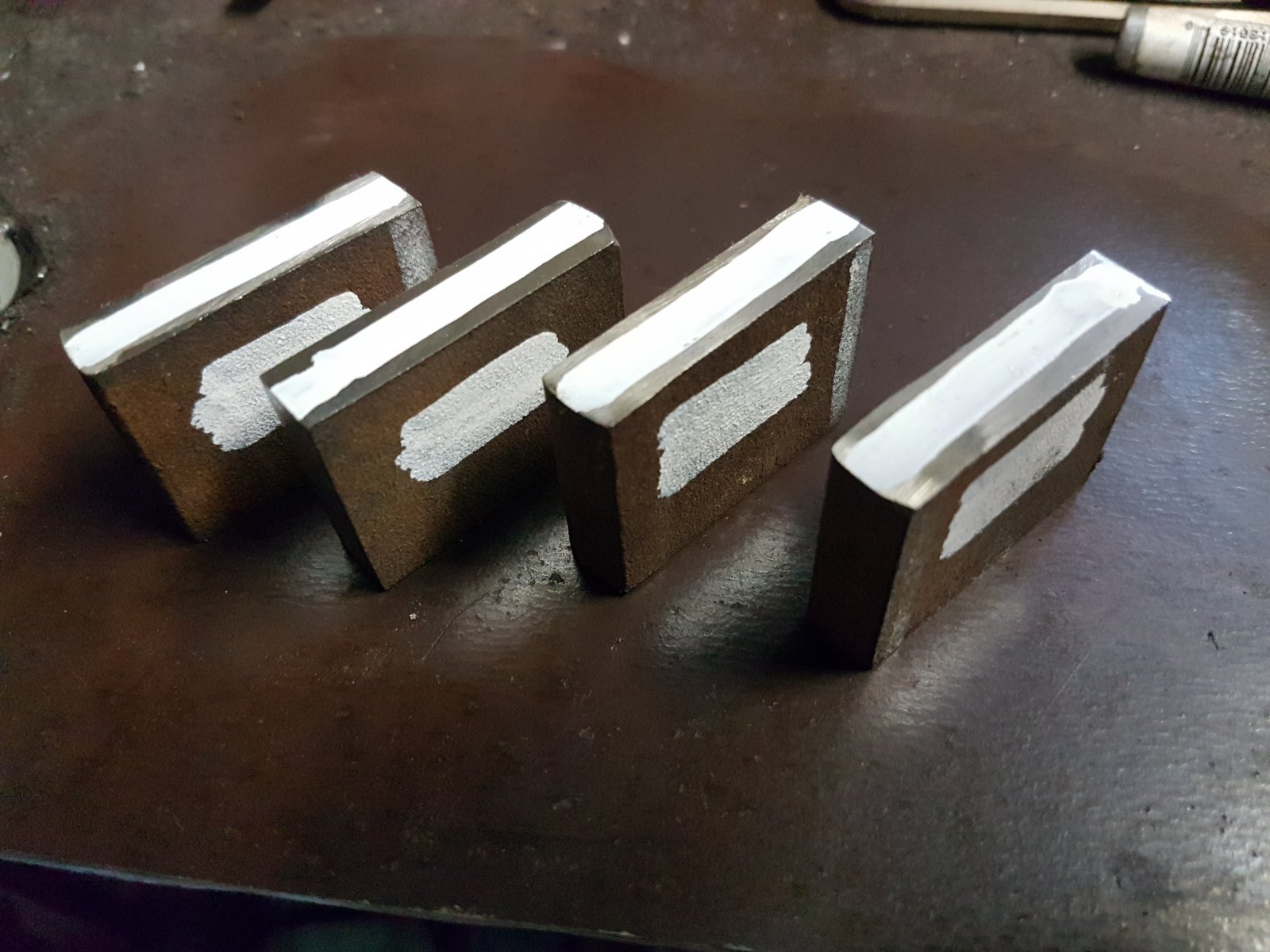

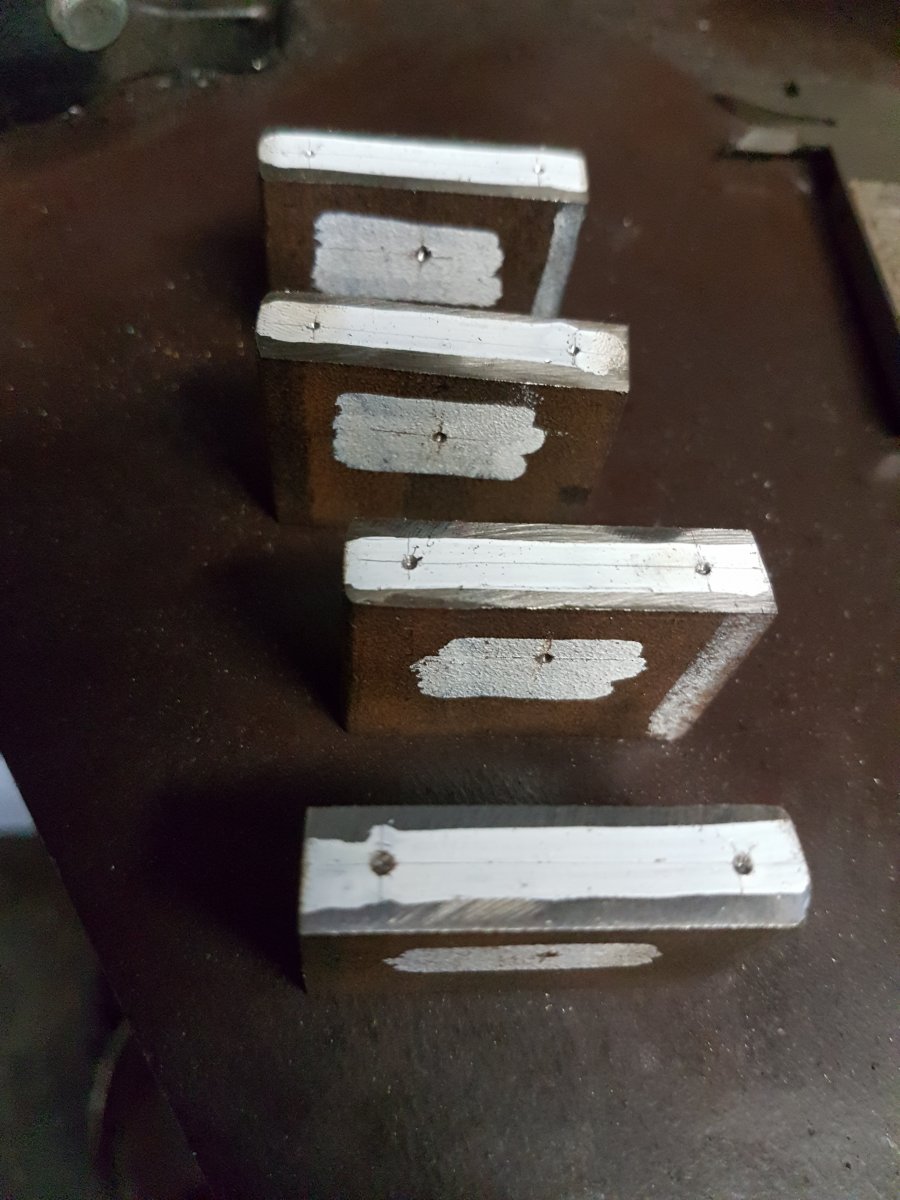

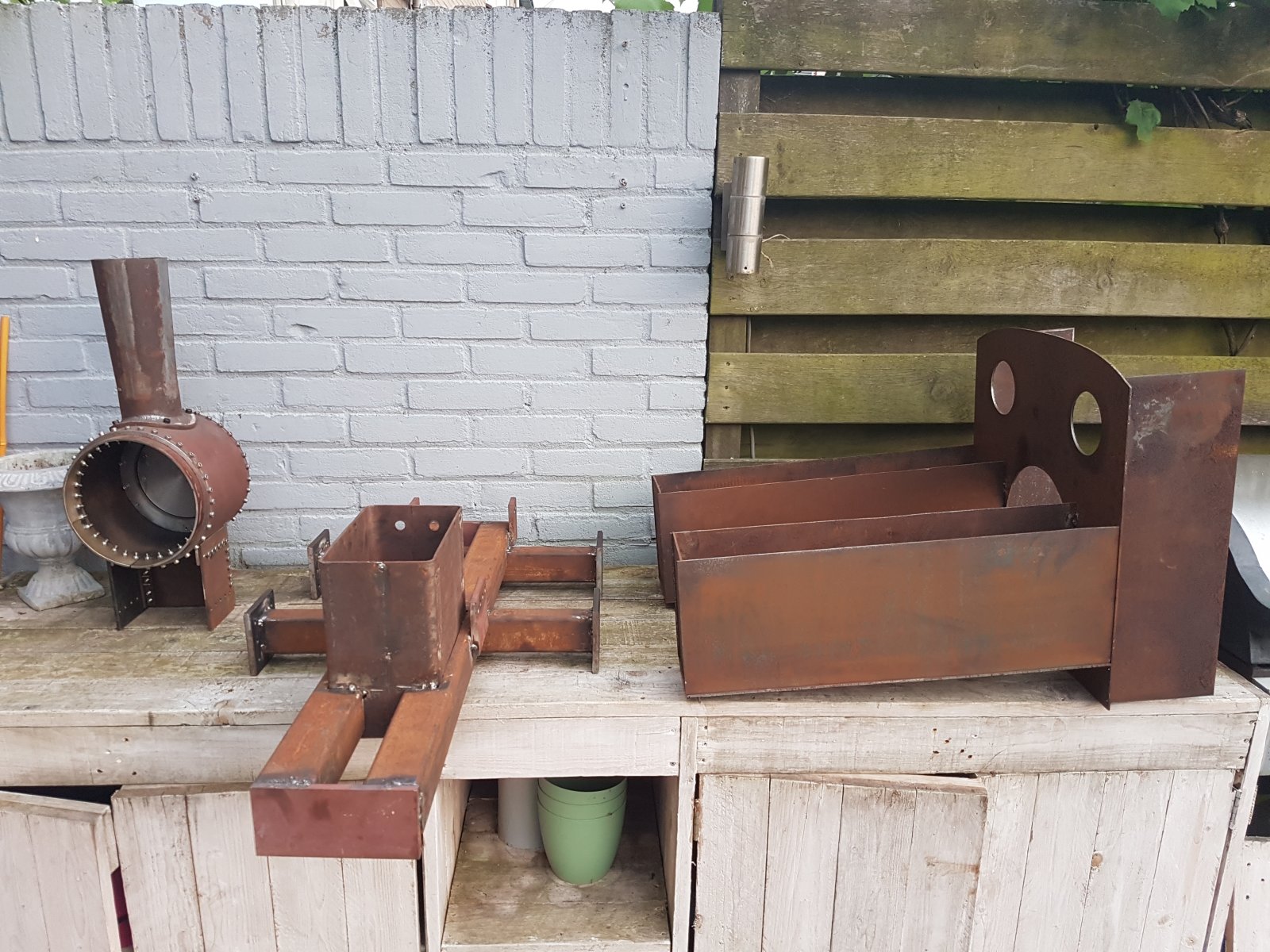

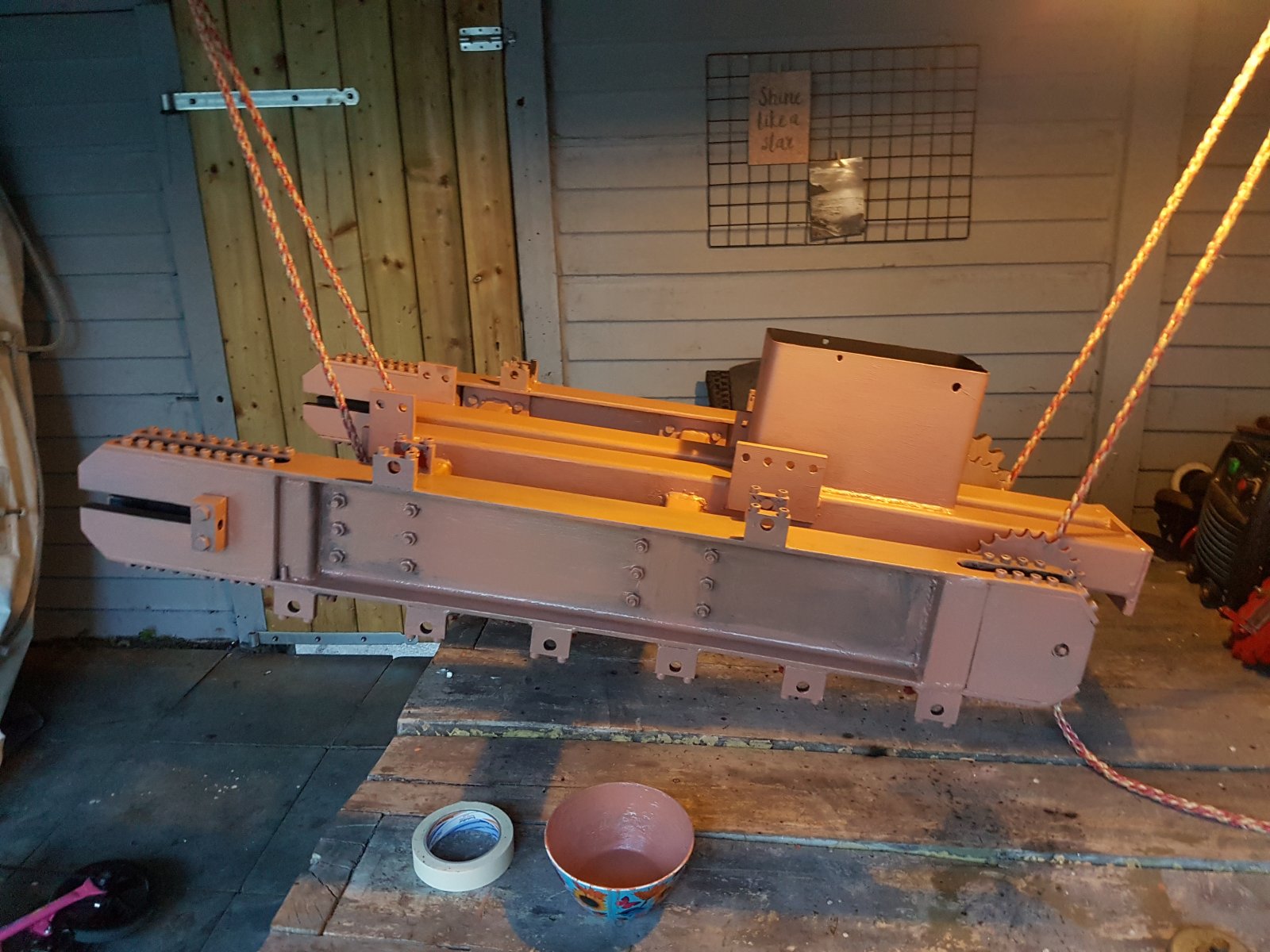

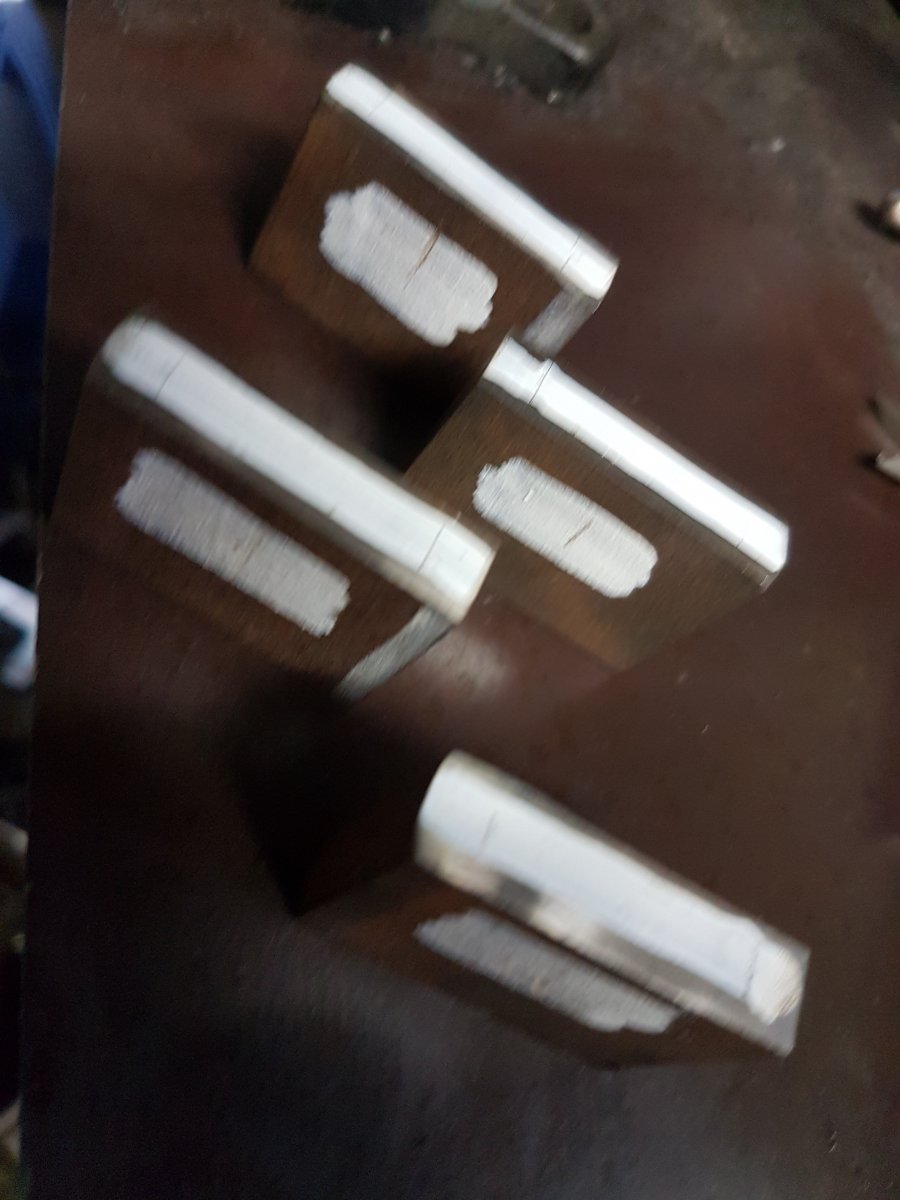

het is gestraald en in de primer gezet en de rookkast ook in de hitte bestendige verf gespoten . en met de plaatjes van de ketting begonnen te zetten .en vast te lassen als alles gelast is in de salt peperzuur zetten om de kleur terug te krijgen

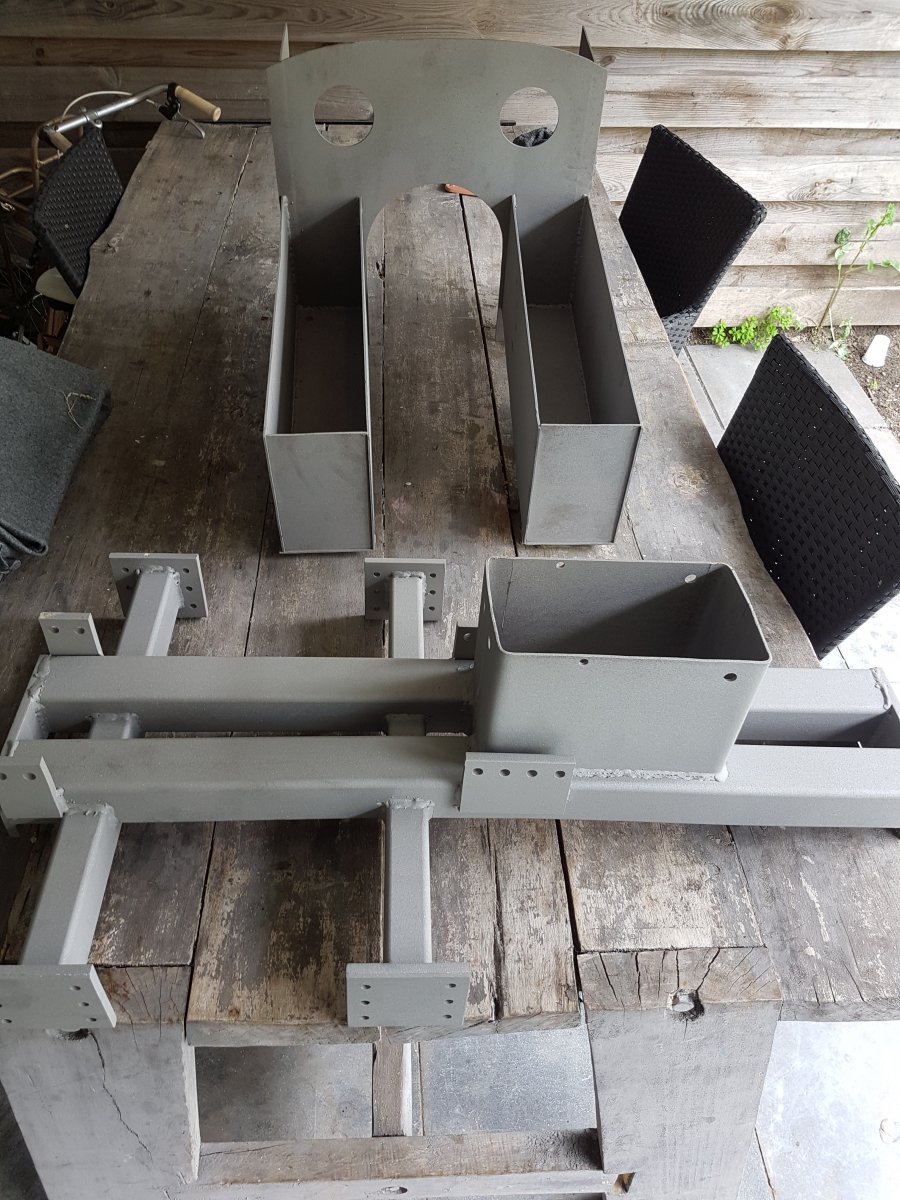

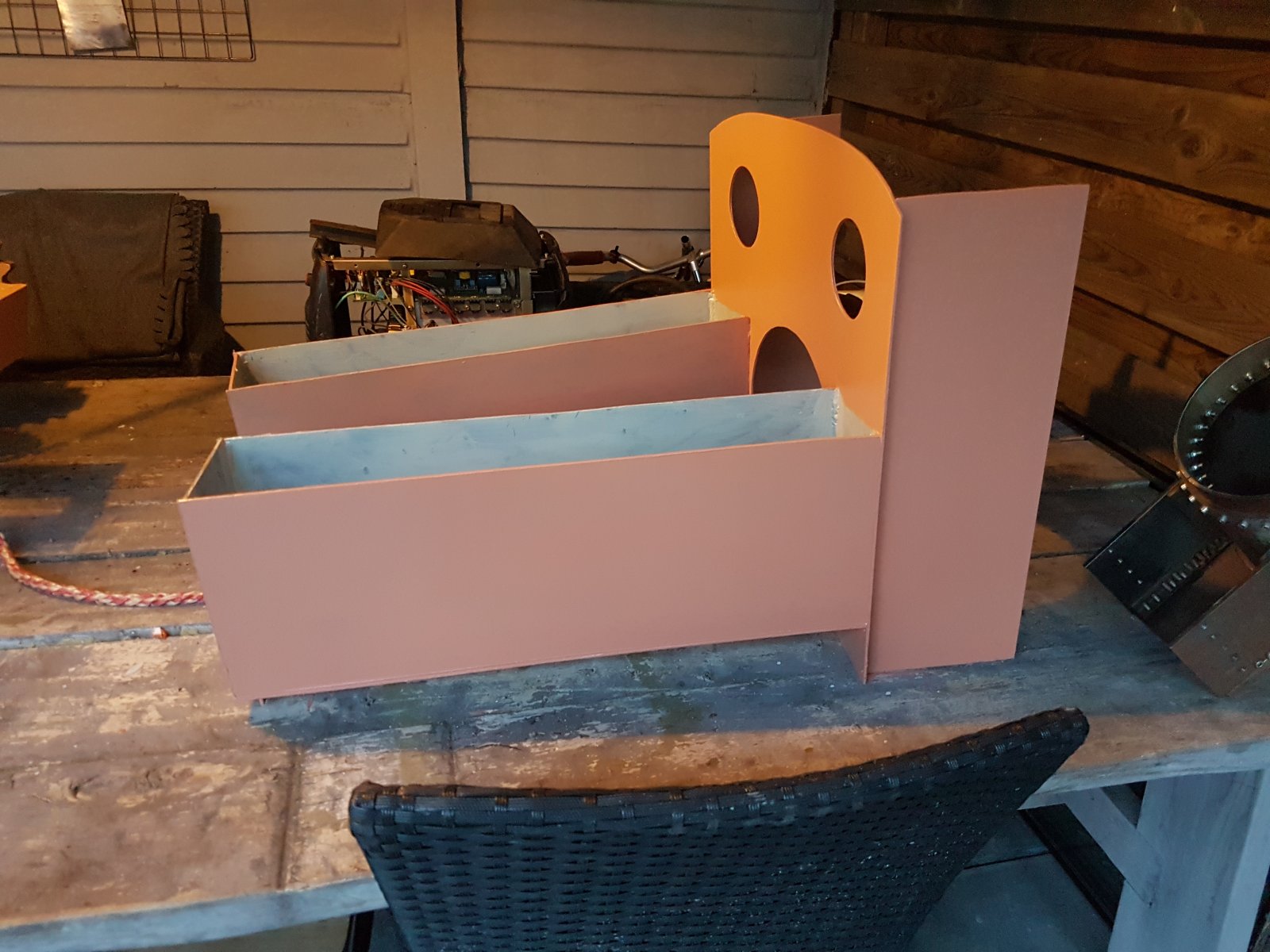

het frame gaat rood worden van de rupsen.de opbouw van de trein waarschijnlijk mat zwart. het rood word wel glanzend. komt goed heb een volgelaad masker en de juiste lange handschoenen als ik het zuur ga gebruiken en met veel water spoelen
