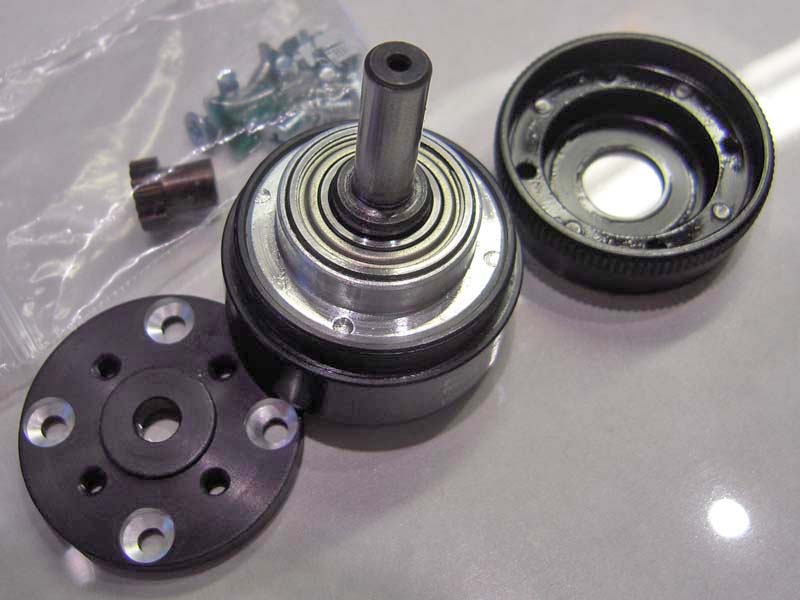

Anatomy part 2 AXI PG33 4:1 gearbox (1200W) Links: de montageplaat om aan de motor te schroeven, daarop wordt tandkranscup geschroefd. Midden: de paneet in de cup.Robuust lager op 10mm as. Prop-as is 6mm Rechts: de kup met de 4 stelschroefjes
Volgende
Vorige
Tweede deel spant...
Schetsje voor dubbelspant Wilco F5B
Anatomy part 3 AXI PG33 4:1 gearbox (1200W) Zoiets dus...
Anatomy part 2 AXI PG33 4:1 gearbox (1200W) Links: de montageplaat om aan de motor te schroeven, daarop wordt tandkranscup geschroefd. Midden: de paneet in de cup.Robuust lager op 10mm as. Prop-as is 6mm Rechts: de kup met de 4 stelschroefjes
Anatomy part 1 AXI PG33 4:1 gearbox (1200W) Links: planeethuis, cup, voor de tandkrans. Linksmidden: tandkrans en 1 van de vier planeettandwieljes. Rechtsmidden: planeet in lagerhuis met robuust lager 19 x 10 x X Vet lijkt me Molybdeenvet... Rechts: planeethuis, cup, met 4 imbus stelschroeven om tandkrans en lagerhuis van de planeet als een sandwich samen te persen, zodat de tandkrans goed geborgd blijft zitten, zich niet los kan werken. Het geheel ziet er uit als of het uit een Leica objectievenfabriek is gerold :)

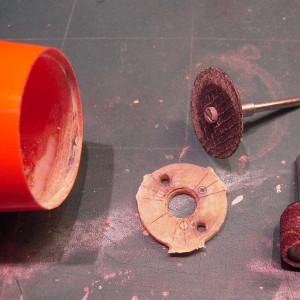

Nose job... oude er uit.. meten en een nieuw spant fabrieken uit epoxyplaat...
Mooi wit, maar te stevig gepoetst... Dymond D60 RIP... Hield er mee op tijdens het vliegen... daarna ook het model om een paalje gevouwen...
Volgende
MicropropSport

Anatomy part 2 AXI PG33 4:1 gearbox (1200W) Links: de montageplaat om aan de motor te schroeven, daarop wordt tandkranscup geschroefd. Midden: de paneet in de cup.Robuust lager op 10mm as. Prop-as is 6mm Rechts: de kup met de 4 stelschroefjes
